stop start TOYOTA PROACE VERSO 2021 Kasutusjuhend (in Estonian)

3
Sisukord
Sõiduvalits (elektrisõiduk) 165Sõidurežiimi (elektrisõiduk) 166Stop & Start 167Madala rehvirõhu andursüsteem 169Juhtimise ja manööverdamise abisüsteemid – üldsoovitused 171Esiklaasinäidik 173Kiiruse mällu salvestamine 174Kiirusepiirangute tuvastus ja soovitamine 175Kiiruspiirik 177Kiirushoidik – erisoovitusi 179Kiirushoidik 180Adaptiivne kiirushoidik 182Active Safety Brake koos funktsiooniga Kokkupõrkeohu hoiatus ja intelligentse hädapidurdusabiga 186Sõidurajalt kõrvalekaldumise hoiatussüsteem 188Tähelepanuvõime jälgimine 189Pimealade jälgimissüsteem 191Parkimissensorid 192VisioPark Light 194Vaade taha ülalt 195
7Praktiline teaveKütuste sobivus 198Tankimine 198Vale kütuse tankimise vältimine (diisel) 200Laadimissüsteem (elektrisõiduk) 200Sõiduaku laadimine (elektrisõiduk) 208Energiasäästu režiim 212Lumeketid 212Haakeseadis 213Katusetalad/katuseraam 214Kapott 215
Mootoriruum 216Vedelikutasemete kontrollimine 217Kiiruse kontrollimine 220AdBlue® (diiselmootor) 222Vabakäik 224Nõuandeid hoolduse ja korrashoiu kohta 226
8Tehnilise rikke korralOhukolmnurk 229Kütuse lõppemine (diiselmootor) 229Tööriistakast 230Ajutine rehviparanduskomplekt 231Varuratas 235Lambi vahetamine 240Kaitsme vahetamine 24512 V aku/tarvikuaku. 248Pukseerimine 252
9Tehnilised andmedMootori tehnilised andmed ja veetavad koormused 254Diislid 255Elektrimootor 259Mõõtmed 261Identimistähised 264
10Bluetooth® helisüsteemEsimesed sammud 265Roolil olevad nupud/hoovad 266Menüüd 267Raadio 267DAB-raadio (Digital Audio Broadcasting) 269Meedia 270Telefon 273Küsimused ja vastused 276
11TOYOTA Pro TouchEsimesed sammud 278Roolil olevad nupud/hoovad 279Menüüd 280Rakendused 282Raadio 282DAB-raadio (Digital Audio Broadcasting) 284Meedia 285Telefon 286Sätted 289Küsimused ja vastused 291
12 TOYOTA Pro Touch koos navisüsteemigaEsimesed sammud 293Roolil olevad nupud/hoovad 294Menüüd 295Häälkäsklused 296Navigeerimine 300Ühendusega navigeerimine 302Rakendused 305Raadio 308DAB-raadio (Digital Audio Broadcasting) 309Meedia 310Telefon 3 11Sätted 314Küsimused ja vastused 317
 ■Tähestikuline register

4
Esitlus
Mõõdikud ja juhtseadised
NOTIC E
Joonised ja kirjeldused on juhendavad. Teatud komponentide olemasolu ja asukoht varieerub sõltuvalt modifikatsioonist,
viimistlusest ja riigist, kus sõiduk müüdi.



1.KindalaegasEesmise kaassõitja turvapadja väljalülitamine
2.12 V (120 W) pistikupesa
3.USB-pesa.
4.Elektriline seisupidur
5.Mõõdikupaneel
6.PanipaikTopsihoidel
7.Panipaik
8.Ülemine panipaik
9.220 V (150 W) pistikupesa
10.Helisignaal
11 .SaatetuliTurvavööde ja eesmise kaassõitja turvapadja hoiatustuledSisemine tahavaatepeegelHädaabi- ja toe kõne nupp
12.Küte/õhukonditsioneerEesmine udueemaldi-sulatiTagaklaasi udueemaldi-sulati
13.Nupp "START/STOP"
14.Käigukast või sõiduvalitsSõidurežiimi valimine
15.Mustvalge ekraan ja helisüsteemiPuuteekraan ja TOYOTA Pro Touch või TOYOTA Pro Touch koos navisüsteemiga
16.Kapoti avamishoob
17.Armatuurlaua kaitsmed
18.Esiklaasinäidik
NOTIC E
Sõiduki varustusest olenevalt võib panipaik olla lahtine või kinnine. Joonisel kujutatakse näidet.
Roolil olevad nupud/hoovad

1.Tulede/suunatulede lülitushoovad
2.Klaasipuhasti/klaasipesur/teekonnaarvuti
3.Helisüsteemi sätete nupud

5
Ülevaade
4.Kiirushoidik/kiiruspiiraja/Adaptiivne kiirushoidik
5.Mõõdikupaneeli kuvarežiimi valikuratas
6.Häälesünteesi nuppHelitugevuse seadmine
7.Helisüsteemi sätete nupud
Keskmine juhtimisriba


1.Sisemine ukselukkude lüliti
2.Vasakpoolne elektriline liuguks
3.Elektriline lapselukk
4.Parempoolne elektriline liuguks
5.Kabiini/kaubaruumi valimine
6.Ohutuled
7.DSC/ASR-süsteem
8.Madala rehvirõhu tuvastus
9.Stop & Start (diisel)
Külgmine juhtimisriba


1.Toyota Traction Select
2.Esiklaasinäidik
3.Parkimissensorid
4.Lisakütte-/ventilatsioonisüsteem (diisel)
5.Alarmseade
6.Esitulede valgusvihu kõrguse reguleerimine
7.Sõidurajalt kõrvalekaldumise hoiatussüsteem
8.Pimealade jälgimissüsteem
9.Automaatne esitulede ümberlülitus
Elektrimootor

1.Laadimispesad
2.Sõiduaku
3.Tarvikuaku
4.Pardalaadur
5.Elektrimootor
6.Laadimiskaabel
Laadimispesad 1 võimaldavad laadimist 3 järgmisel viisil.– Laadimine olmevõrgust režiimil 2, kasutades olmepistikupesa ja vastavat laadimiskaablit 6.– Kiirlaadimine režiimil 3, kasutades kiirlaadurit (seinale paigaldatud).– Ülikiirlaadimine režiimil 4, kasutades avalikku laadimisjaama.400 V sõiduaku 2 põhineb liitiumioontehnikal. Sellesse akusse salvestatud energiat kasutatakse elektrimootori, kliimaseadme ja kütte käitamiseks. Aku energiavaru jaoks on

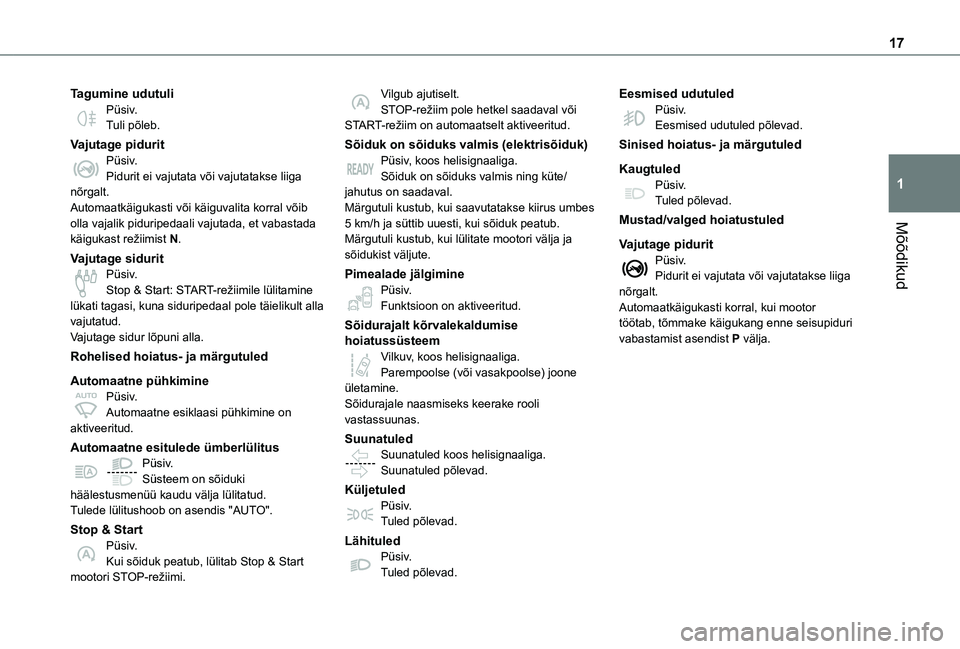

17
Mõõdikud
1
Tagumine udutuliPüsiv.Tuli põleb.
Vajutage piduritPüsiv.Pidurit ei vajutata või vajutatakse liiga nõrgalt.Automaatkäigukasti või käiguvalita korral võib olla vajalik piduripedaali vajutada, et vabastada käigukast režiimist N.
Vajutage siduritPüsiv.Stop & Start: START-režiimile lülitamine lükati tagasi, kuna siduripedaal pole täielikult alla vajutatud.Vajutage sidur lõpuni alla.
Rohelised hoiatus- ja märgutuled
Automaatne pühkiminePüsiv.Automaatne esiklaasi pühkimine on aktiveeritud.
Automaatne esitulede ümberlülitusPüsiv.Süsteem on sõiduki häälestusmenüü kaudu välja lülitatud.Tulede lülitushoob on asendis "AUTO".
Stop & StartPüsiv.Kui sõiduk peatub, lülitab Stop & Start mootori STOP-režiimi.
Vilgub ajutiselt.STOP-režiim pole hetkel saadaval või START-režiim on automaatselt aktiveeritud.
Sõiduk on sõiduks valmis (elektrisõiduk)Püsiv, koos helisignaaliga.Sõiduk on sõiduks valmis ning küte/jahutus on saadaval.Märgutuli kustub, kui saavutatakse kiirus umbes 5 km/h ja süttib uuesti, kui sõiduk peatub.Märgutuli kustub, kui lülitate mootori välja ja sõidukist väljute.
Pimealade jälgiminePüsiv.Funktsioon on aktiveeritud.
Sõidurajalt kõrvalekaldumise hoiatussüsteemVilkuv, koos helisignaaliga.Parempoolse (või vasakpoolse) joone ületamine.Sõidurajale naasmiseks keerake rooli vastassuunas.
Suunatuled
Suunatuled koos helisignaaliga.Suunatuled põlevad.
KüljetuledPüsiv.Tuled põlevad.
LähituledPüsiv.Tuled põlevad.
Eesmised udutuledPüsiv.Eesmised udutuled põlevad.
Sinised hoiatus- ja märgutuled
KaugtuledPüsiv.Tuled põlevad.
Mustad/valged hoiatustuled
Vajutage piduritPüsiv.Pidurit ei vajutata või vajutatakse liiga nõrgalt.Automaatkäigukasti korral, kui mootor töötab, tõmmake käigukang enne seisupiduri vabastamist asendist P välja.

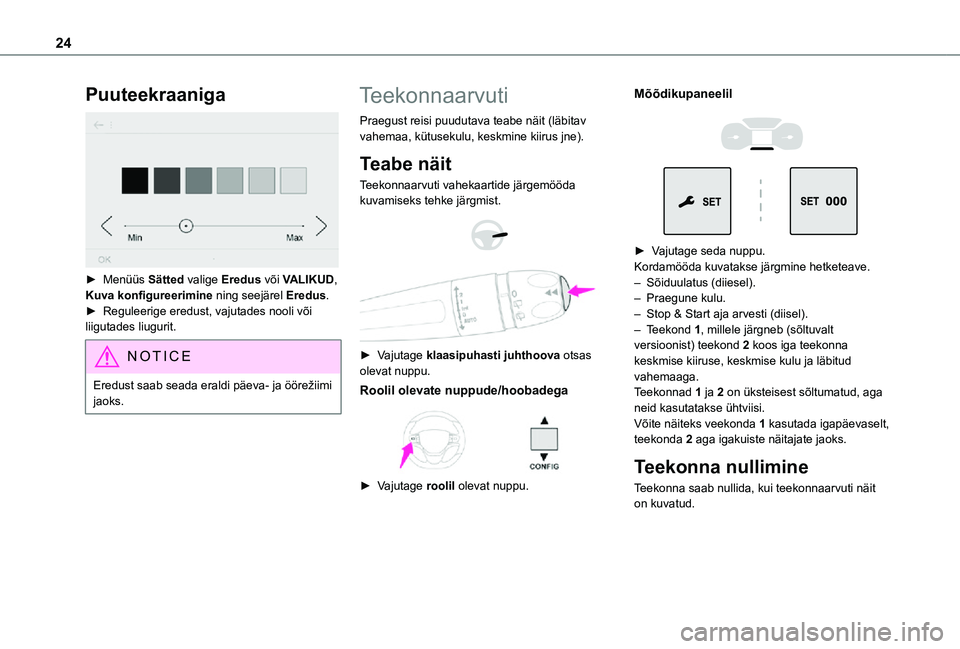

24
Puuteekraaniga

► Menüüs Sätted valige Eredus või VALIKUD, Kuva konfigureerimine ning seejärel Eredus.► Reguleerige eredust, vajutades nooli või liigutades liugurit.
NOTIC E
Eredust saab seada eraldi päeva- ja öörežiimi jaoks.
Teekonnaarvuti
Praegust reisi puudutava teabe näit (läbitav vahemaa, kütusekulu, keskmine kiirus jne).
Teabe näit
Teekonnaarvuti vahekaartide järgemööda kuvamiseks tehke järgmist.


► Vajutage klaasipuhasti juhthoova otsas olevat nuppu.
Roolil olevate nuppude/hoobadega

► Vajutage roolil olevat nuppu.
Mõõdikupaneelil


► Vajutage seda nuppu.Kordamööda kuvatakse järgmine hetketeave.– Sõiduulatus (diiesel).– Praegune kulu.– Stop & Start aja arvesti (diisel).– Teekond 1, millele järgneb (sõltuvalt versioonist) teekond 2 koos iga teekonna keskmise kiiruse, keskmise kulu ja läbitud vahemaaga.Teekonnad 1 ja 2 on üksteisest sõltumatud, aga neid kasutatakse ühtviisi.Võite näiteks veekonda 1 kasutada igapäevaselt, teekonda 2 aga igakuiste näitajate jaoks.
Teekonna nullimine
Teekonna saab nullida, kui teekonnaarvuti näit on kuvatud.

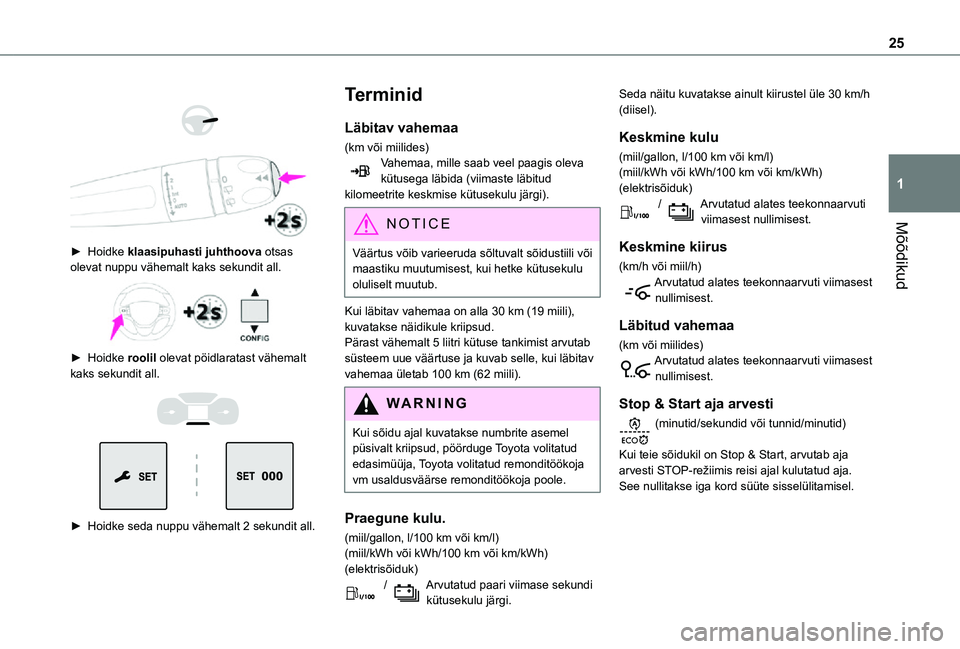

25
Mõõdikud
1



► Hoidke klaasipuhasti juhthoova otsas olevat nuppu vähemalt kaks sekundit all.

► Hoidke roolil olevat pöidlaratast vähemalt kaks sekundit all.


► Hoidke seda nuppu vähemalt 2 sekundit all.
Terminid
Läbitav vahemaa
(km või miilides)Vahemaa, mille saab veel paagis oleva kütusega läbida (viimaste läbitud kilomeetrite keskmise kütusekulu järgi).
NOTIC E
Väärtus võib varieeruda sõltuvalt sõidustiili või maastiku muutumisest, kui hetke kütusekulu oluliselt muutub.
Kui läbitav vahemaa on alla 30 km (19 miili), kuvatakse näidikule kriipsud.Pärast vähemalt 5 liitri kütuse tankimist arvutab süsteem uue väärtuse ja kuvab selle, kui läbitav vahemaa ületab 100 km (62 miili).
WARNI NG
Kui sõidu ajal kuvatakse numbrite asemel püsivalt kriipsud, pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Praegune kulu.
(miil/gallon, l/100 km või km/l)
(miil/kWh või kWh/100 km või km/kWh) (elektrisõiduk) / Arvutatud paari viimase sekundi kütusekulu järgi.
Seda näitu kuvatakse ainult kiirustel üle 30 km/h (diisel).
Keskmine kulu
(miil/gallon, l/100 km või km/l)(miil/kWh või kWh/100 km või km/kWh) (elektrisõiduk) / Arvutatud alates teekonnaarvuti viimasest nullimisest.
Keskmine kiirus
(km/h või miil/h)Arvutatud alates teekonnaarvuti viimasest nullimisest.
Läbitud vahemaa
(km või miilides)Arvutatud alates teekonnaarvuti viimasest nullimisest.
Stop & Start aja arvesti
(minutid/sekundid või tunnid/minutid)
Kui teie sõidukil on Stop & Start, arvutab aja arvesti STOP-režiimis reisi ajal kulutatud aja.See nullitakse iga kord süüte sisselülitamisel.

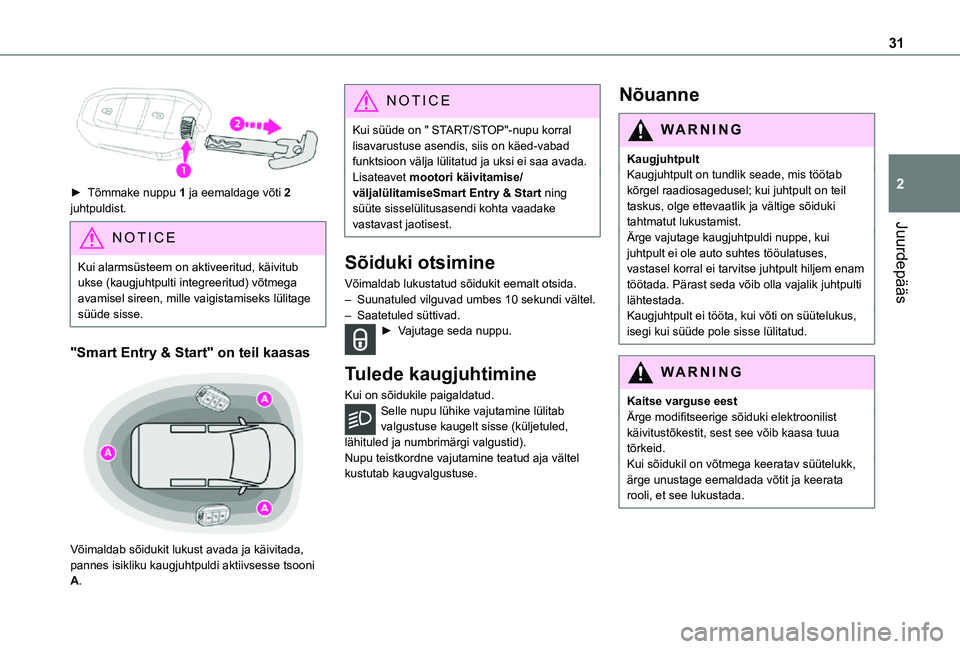

31
Juurdepääs
2► Tõmmake nuppu 1 ja eemaldage võti 2 juhtpuldist.
NOTIC E
Kui alarmsüsteem on aktiveeritud, käivitub ukse (kaugjuhtpulti integreeritud) võtmega avamisel sireen, mille vaigistamiseks lülitage süüde sisse.
"Smart Entry & Start" on teil kaasas

Võimaldab sõidukit lukust avada ja käivitada, pannes isikliku kaugjuhtpuldi aktiivsesse tsooni A.
NOTIC E
Kui süüde on " START/STOP"-nupu korral lisavarustuse asendis, siis on käed-vabad funktsioon välja lülitatud ja uksi ei saa avada.Lisateavet mootori käivitamise/väljalülitamiseSmart Entry & Start ning süüte sisselülitusasendi kohta vaadake vastavast jaotisest.
Sõiduki otsimine
Võimaldab lukustatud sõidukit eemalt otsida.– Suunatuled vilguvad umbes 10 sekundi vältel.– Saatetuled süttivad.► Vajutage seda nuppu.
Tulede kaugjuhtimine
Kui on sõidukile paigaldatud.Selle nupu lühike vajutamine lülitab valgustuse kaugelt sisse (küljetuled, lähituled ja numbrimärgi valgustid).
Nupu teistkordne vajutamine teatud aja vältel kustutab kaugvalgustuse.
Nõuanne
WARNI NG
KaugjuhtpultKaugjuhtpult on tundlik seade, mis töötab kõrgel raadiosagedusel; kui juhtpult on teil taskus, olge ettevaatlik ja vältige sõiduki tahtmatut lukustamist.Ärge vajutage kaugjuhtpuldi nuppe, kui
juhtpult ei ole auto suhtes tööulatuses, vastasel korral ei tarvitse juhtpult hiljem enam töötada. Pärast seda võib olla vajalik juhtpulti lähtestada.Kaugjuhtpult ei tööta, kui võti on süütelukus, isegi kui süüde pole sisse lülitatud.
WARNI NG
Kaitse varguse eestÄrge modifitseerige sõiduki elektroonilist käivitustõkestit, sest see võib kaasa tuua tõrkeid.Kui sõidukil on võtmega keeratav süütelukk, ärge unustage eemaldada võtit ja keerata rooli, et see lukustada.

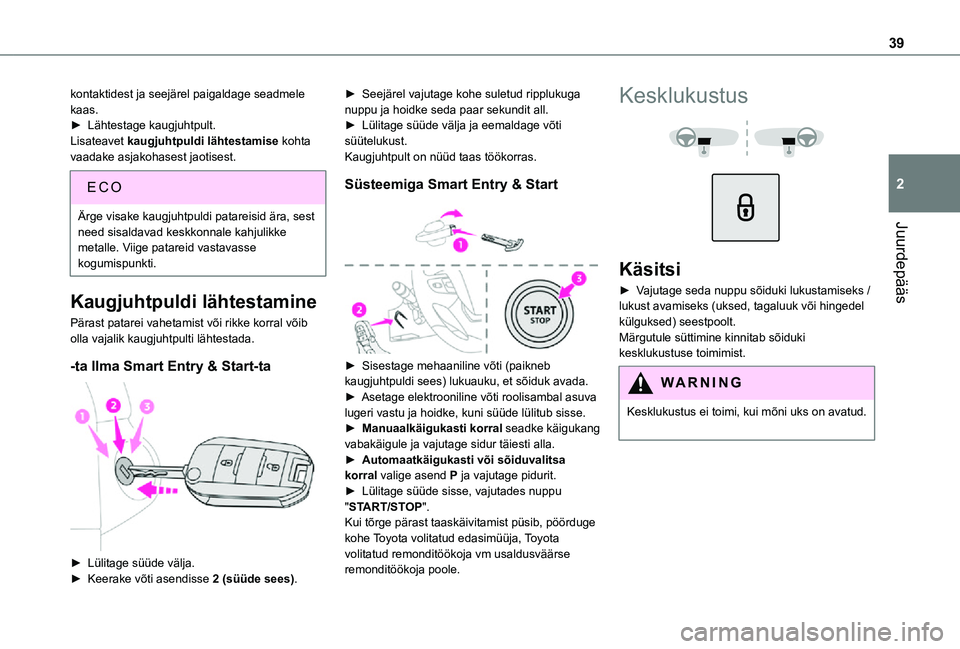

39
Juurdepääs
2
kontaktidest ja seejärel paigaldage seadmele kaas.► Lähtestage kaugjuhtpult.Lisateavet kaugjuhtpuldi lähtestamise kohta vaadake asjakohasest jaotisest.
EC O
Ärge visake kaugjuhtpuldi patareisid ära, sest need sisaldavad keskkonnale kahjulikke metalle. Viige patareid vastavasse kogumispunkti.
Kaugjuhtpuldi lähtestamine
Pärast patarei vahetamist või rikke korral võib olla vajalik kaugjuhtpulti lähtestada.
-ta Ilma Smart Entry & Start-ta

► Lülitage süüde välja.► Keerake võti asendisse 2 (süüde sees).
► Seejärel vajutage kohe suletud ripplukuga nuppu ja hoidke seda paar sekundit all.► Lülitage süüde välja ja eemaldage võti süütelukust.Kaugjuhtpult on nüüd taas töökorras.
Süsteemiga Smart Entry & Start

► Sisestage mehaaniline võti (paikneb kaugjuhtpuldi sees) lukuauku, et sõiduk avada.► Asetage elektrooniline võti roolisambal asuva lugeri vastu ja hoidke, kuni süüde lülitub sisse.► Manuaalkäigukasti korral seadke käigukang vabakäigule ja vajutage sidur täiesti alla.
► Automaatkäigukasti või sõiduvalitsa korral valige asend P ja vajutage pidurit.► Lülitage süüde sisse, vajutades nuppu "START/STOP".Kui tõrge pärast taaskäivitamist püsib, pöörduge kohe Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.
Kesklukustus


Käsitsi
► Vajutage seda nuppu sõiduki lukustamiseks / lukust avamiseks (uksed, tagaluuk või hingedel külguksed) seestpoolt. Märgutule süttimine kinnitab sõiduki kesklukustuse toimimist.
WARNI NG
Kesklukustus ei toimi, kui mõni uks on avatud.

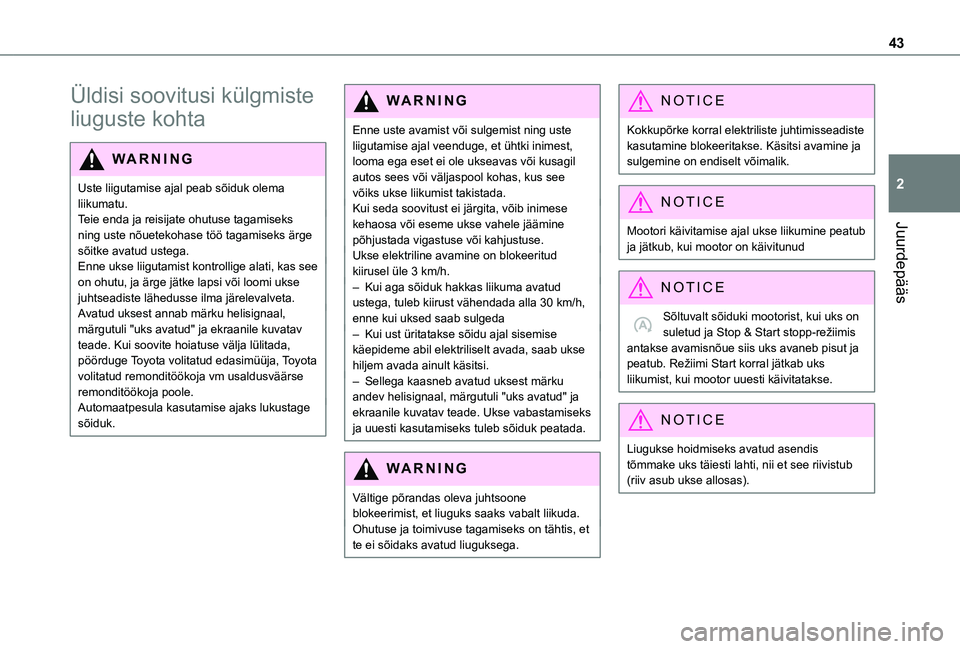

43
Juurdepääs
2
Üldisi soovitusi külgmiste
liuguste kohta
WARNI NG
Uste liigutamise ajal peab sõiduk olema liikumatu.Teie enda ja reisijate ohutuse tagamiseks ning uste nõuetekohase töö tagamiseks ärge sõitke avatud ustega.Enne ukse liigutamist kontrollige alati, kas see on ohutu, ja ärge jätke lapsi või loomi ukse juhtseadiste lähedusse ilma järelevalveta.Avatud uksest annab märku helisignaal, märgutuli "uks avatud" ja ekraanile kuvatav teade. Kui soovite hoiatuse välja lülitada, pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.Automaatpesula kasutamise ajaks lukustage sõiduk.
WARNI NG
Enne uste avamist või sulgemist ning uste liigutamise ajal veenduge, et ühtki inimest, looma ega eset ei ole ukseavas või kusagil autos sees või väljaspool kohas, kus see võiks ukse liikumist takistada.Kui seda soovitust ei järgita, võib inimese kehaosa või eseme ukse vahele jäämine põhjustada vigastuse või kahjustuse.Ukse elektriline avamine on blokeeritud kiirusel üle 3 km/h.– Kui aga sõiduk hakkas liikuma avatud ustega, tuleb kiirust vähendada alla 30 km/h, enne kui uksed saab sulgeda– Kui ust üritatakse sõidu ajal sisemise käepideme abil elektriliselt avada, saab ukse hiljem avada ainult käsitsi.– Sellega kaasneb avatud uksest märku andev helisignaal, märgutuli "uks avatud" ja ekraanile kuvatav teade. Ukse vabastamiseks ja uuesti kasutamiseks tuleb sõiduk peatada.
WARNI NG
Vältige põrandas oleva juhtsoone blokeerimist, et liuguks saaks vabalt liikuda.Ohutuse ja toimivuse tagamiseks on tähtis, et te ei sõidaks avatud liuguksega.
NOTIC E
Kokkupõrke korral elektriliste juhtimisseadiste kasutamine blokeeritakse. Käsitsi avamine ja sulgemine on endiselt võimalik.
NOTIC E
Mootori käivitamise ajal ukse liikumine peatub
ja jätkub, kui mootor on käivitunud
NOTIC E
Sõltuvalt sõiduki mootorist, kui uks on suletud ja Stop & Start stopp-režiimis antakse avamisnõue siis uks avaneb pisut ja peatub. Režiimi Start korral jätkab uks liikumist, kui mootor uuesti käivitatakse.
NOTIC E
Liugukse hoidmiseks avatud asendis tõmmake uks täiesti lahti, nii et see riivistub (riiv asub ukse allosas).

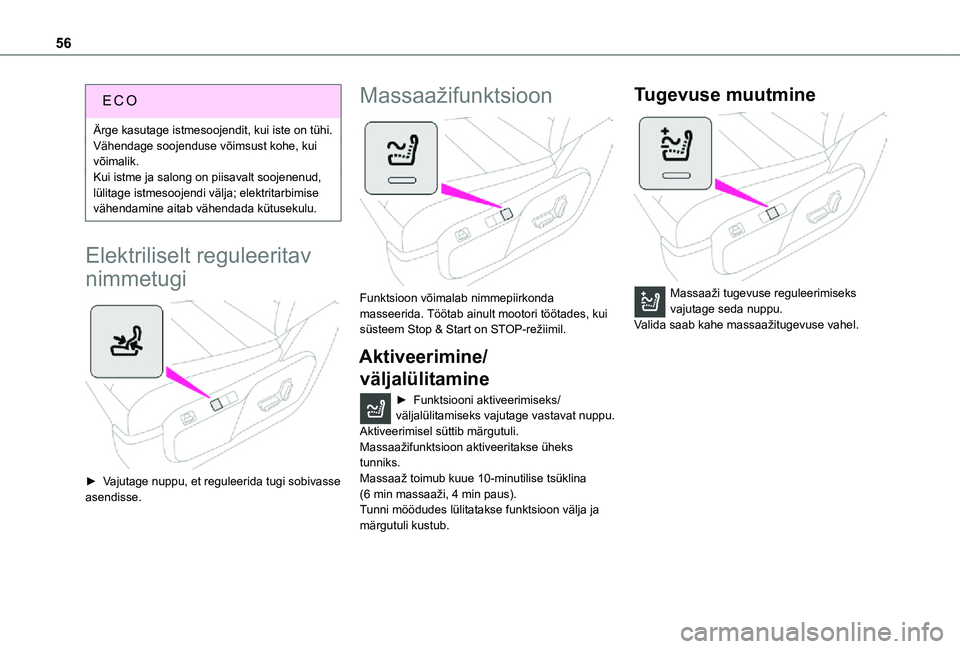

56
ECO
Ärge kasutage istmesoojendit, kui iste on tühi.Vähendage soojenduse võimsust kohe, kui võimalik.Kui istme ja salong on piisavalt soojenenud, lülitage istmesoojendi välja; elektritarbimise vähendamine aitab vähendada kütusekulu.
Elektriliselt reguleeritav
nimmetugi

► Vajutage nuppu, et reguleerida tugi sobivasse asendisse.
Massaažifunktsioon

Funktsioon võimalab nimmepiirkonda masseerida. Töötab ainult mootori töötades, kui süsteem Stop & Start on STOP-režiimil.
Aktiveerimine/
väljalülitamine
► Funktsiooni aktiveerimiseks/väljalülitamiseks vajutage vastavat nuppu.Aktiveerimisel süttib märgutuli.
Massaažifunktsioon aktiveeritakse üheks tunniks.Massaaž toimub kuue 10-minutilise tsüklina (6 min massaaži, 4 min paus).Tunni möödudes lülitatakse funktsioon välja ja märgutuli kustub.
Tugevuse muutmine

Massaaži tugevuse reguleerimiseks vajutage seda nuppu.Valida saab kahe massaažitugevuse vahel.
