TOYOTA PROACE VERSO 2022 Betriebsanleitungen (in German)

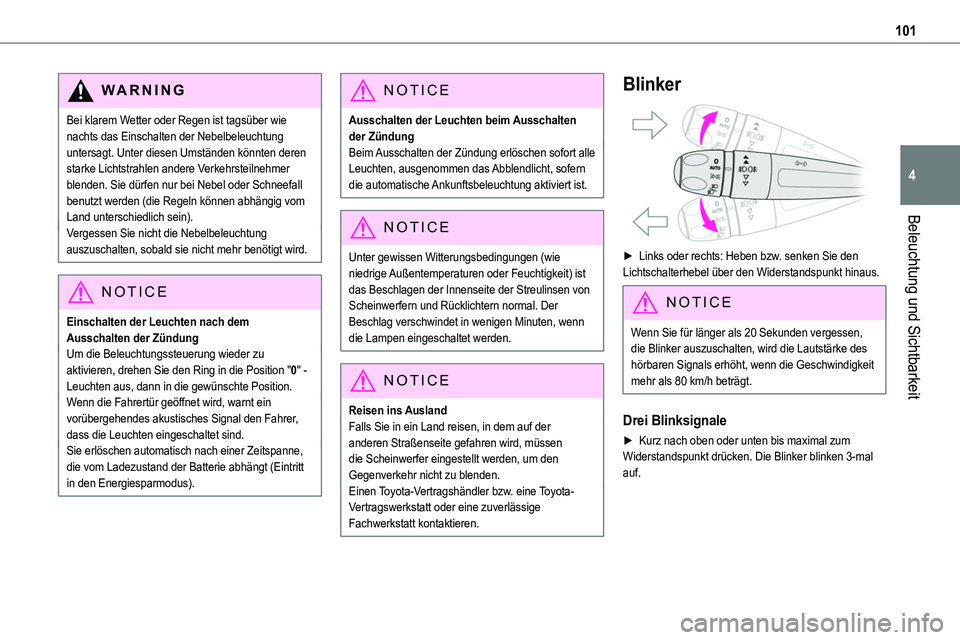

101
Beleuchtung und Sichtbarkeit
4
WARNI NG
Bei klarem Wetter oder Regen ist tagsüber wie nachts das Einschalten der Nebelbeleuchtung untersagt. Unter diesen Umständen könnten deren starke Lichtstrahlen andere Verkehrsteilnehmer blenden. Sie dürfen nur bei Nebel oder Schneefall benutzt werden (die Regeln können abhängig vom Land unterschiedlich sein).
Vergessen Sie nicht die Nebelbeleuchtung auszuschalten, sobald sie nicht mehr benötigt wird.
NOTIC E
Einschalten der Leuchten nach dem Ausschalten der ZündungUm die Beleuchtungssteuerung wieder zu aktivieren, drehen Sie den Ring in die Position "0" - Leuchten aus, dann in die gewünschte Position.Wenn die Fahrertür geöffnet wird, warnt ein vorübergehendes akustisches Signal den Fahrer, dass die Leuchten eingeschaltet sind.Sie erlöschen automatisch nach einer Zeitspanne, die vom Ladezustand der Batterie abhängt (Eintritt in den Energiesparmodus).
NOTIC E
Ausschalten der Leuchten beim Ausschalten der ZündungBeim Ausschalten der Zündung erlöschen sofort alle Leuchten, ausgenommen das Abblendlicht, sofern die automatische Ankunftsbeleuchtung aktiviert ist.
NOTIC E
Unter gewissen Witterungsbedingungen (wie niedrige Außentemperaturen oder Feuchtigkeit) ist das Beschlagen der Innenseite der Streulinsen von Scheinwerfern und Rücklichtern normal. Der Beschlag verschwindet in wenigen Minuten, wenn die Lampen eingeschaltet werden.
NOTIC E
Reisen ins AuslandFalls Sie in ein Land reisen, in dem auf der anderen Straßenseite gefahren wird, müssen die Scheinwerfer eingestellt werden, um den Gegenverkehr nicht zu blenden.Einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
Blinker

► Links oder rechts: Heben bzw. senken Sie den Lichtschalterhebel über den Widerstandspunkt hinaus.
NOTIC E
Wenn Sie für länger als 20 Sekunden vergessen, die Blinker auszuschalten, wird die Lautstärke des hörbaren Signals erhöht, wenn die Geschwindigkeit mehr als 80 km/h beträgt.
Drei Blinksignale
► Kurz nach oben oder unten bis maximal zum Widerstandspunkt drücken. Die Blinker blinken 3-mal auf.

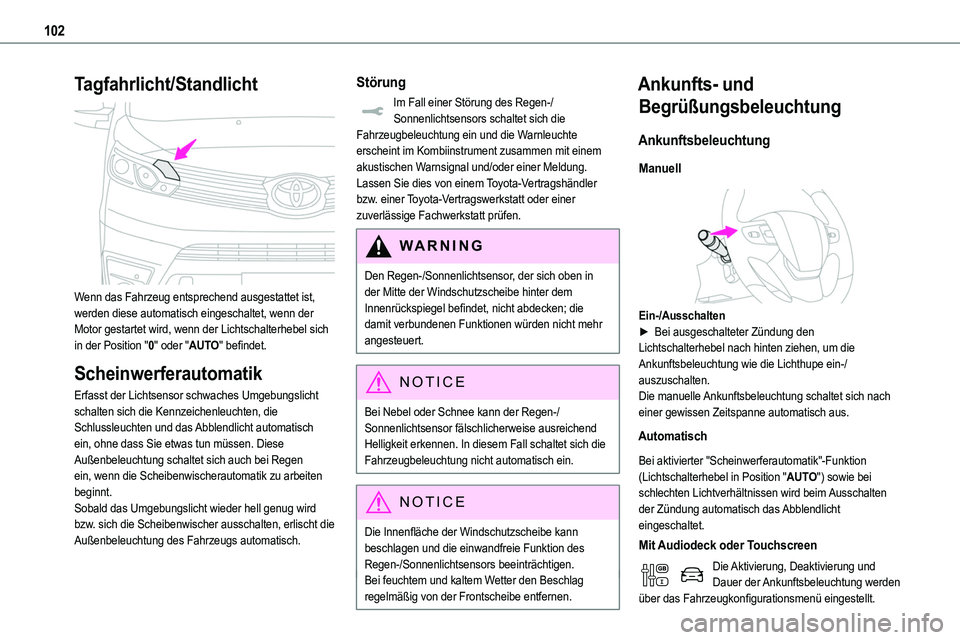

102
Tagfahrlicht/Standlicht

Wenn das Fahrzeug entsprechend ausgestattet ist, werden diese automatisch eingeschaltet, wenn der Motor gestartet wird, wenn der Lichtschalterhebel sich in der Position "0" oder "AUTO" befindet.
Scheinwerferautomatik
Erfasst der Lichtsensor schwaches Umgebungslicht schalten sich die Kennzeichenleuchten, die Schlussleuchten und das Abblendlicht automatisch
ein, ohne dass Sie etwas tun müssen. Diese Außenbeleuchtung schaltet sich auch bei Regen ein, wenn die Scheibenwischerautomatik zu arbeiten beginnt.Sobald das Umgebungslicht wieder hell genug wird bzw. sich die Scheibenwischer ausschalten, erlischt die Außenbeleuchtung des Fahrzeugs automatisch.
Störung
Im Fall einer Störung des Regen-/Sonnenlichtsensors schaltet sich die Fahrzeugbeleuchtung ein und die Warnleuchte erscheint im Kombiinstrument zusammen mit einem akustischen Warnsignal und/oder einer Meldung.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
WARNI NG
Den Regen-/Sonnenlichtsensor, der sich oben in der Mitte der Windschutzscheibe hinter dem Innenrückspiegel befindet, nicht abdecken; die damit verbundenen Funktionen würden nicht mehr angesteuert.
NOTIC E
Bei Nebel oder Schnee kann der Regen-/Sonnenlichtsensor fälschlicherweise ausreichend Helligkeit erkennen. In diesem Fall schaltet sich die Fahrzeugbeleuchtung nicht automatisch ein.
NOTIC E
Die Innenfläche der Windschutzscheibe kann beschlagen und die einwandfreie Funktion des Regen-/Sonnenlichtsensors beeinträchtigen.Bei feuchtem und kaltem Wetter den Beschlag regelmäßig von der Frontscheibe entfernen.
Ankunfts- und
Begrüßungsbeleuchtung
Ankunftsbeleuchtung
Manuell


Ein-/Ausschalten► Bei ausgeschalteter Zündung den Lichtschalterhebel nach hinten ziehen, um die Ankunftsbeleuchtung wie die Lichthupe ein-/auszuschalten.Die manuelle Ankunftsbeleuchtung schaltet sich nach einer gewissen Zeitspanne automatisch aus.
Automatisch
Bei aktivierter "Scheinwerferautomatik"-Funktion (Lichtschalterhebel in Position "AUTO") sowie bei schlechten Lichtverhältnissen wird beim Ausschalten der Zündung automatisch das Abblendlicht eingeschaltet.
Mit Audiodeck oder Touchscreen
Die Aktivierung, Deaktivierung und Dauer der Ankunftsbeleuchtung werden über das Fahrzeugkonfigurationsmenü eingestellt.

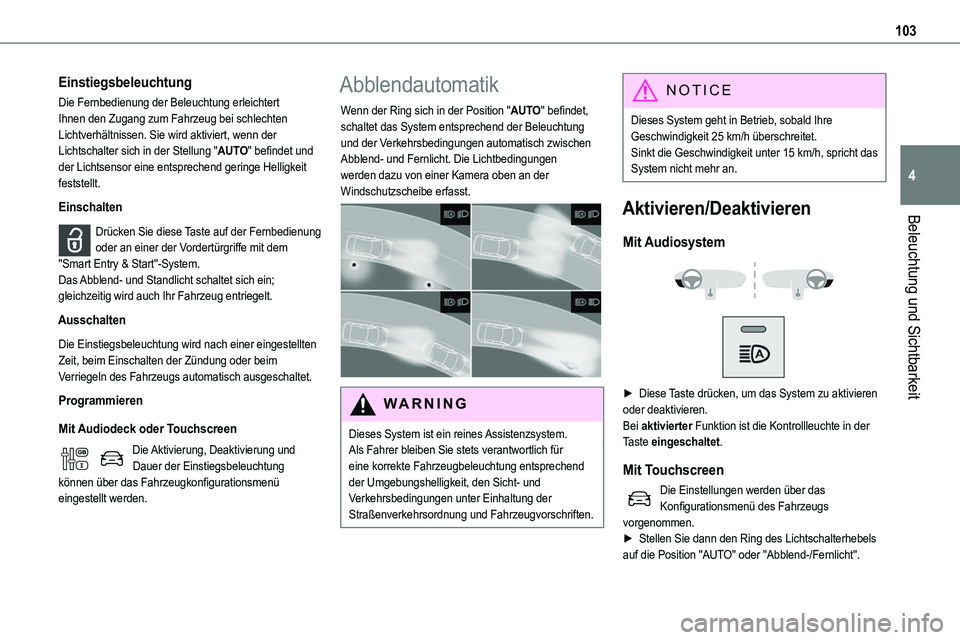

103
Beleuchtung und Sichtbarkeit
4
Einstiegsbeleuchtung
Die Fernbedienung der Beleuchtung erleichtert Ihnen den Zugang zum Fahrzeug bei schlechten Lichtverhältnissen. Sie wird aktiviert, wenn der Lichtschalter sich in der Stellung "AUTO" befindet und der Lichtsensor eine entsprechend geringe Helligkeit feststellt.
Einschalten
Drücken Sie diese Taste auf der Fernbedienung oder an einer der Vordertürgriffe mit dem "Smart Entry & Start"-System.Das Abblend- und Standlicht schaltet sich ein; gleichzeitig wird auch Ihr Fahrzeug entriegelt.
Ausschalten
Die Einstiegsbeleuchtung wird nach einer eingestellten Zeit, beim Einschalten der Zündung oder beim Verriegeln des Fahrzeugs automatisch ausgeschaltet.
Programmieren
Mit Audiodeck oder Touchscreen
Die Aktivierung, Deaktivierung und Dauer der Einstiegsbeleuchtung können über das Fahrzeugkonfigurationsmenü eingestellt werden.
Abblendautomatik
Wenn der Ring sich in der Position "AUTO" befindet, schaltet das System entsprechend der Beleuchtung und der Verkehrsbedingungen automatisch zwischen Abblend- und Fernlicht. Die Lichtbedingungen werden dazu von einer Kamera oben an der Windschutzscheibe erfasst.

WARNI NG
Dieses System ist ein reines Assistenzsystem.Als Fahrer bleiben Sie stets verantwortlich für eine korrekte Fahrzeugbeleuchtung entsprechend der Umgebungshelligkeit, den Sicht- und Verkehrsbedingungen unter Einhaltung der Straßenverkehrsordnung und Fahrzeugvorschriften.
NOTIC E
Dieses System geht in Betrieb, sobald Ihre Geschwindigkeit 25 km/h überschreitet.Sinkt die Geschwindigkeit unter 15 km/h, spricht das System nicht mehr an.
Aktivieren/Deaktivieren
Mit Audiosystem


► Diese Taste drücken, um das System zu aktivieren oder deaktivieren.Bei aktivierter Funktion ist die Kontrollleuchte in der
Taste eingeschaltet.
Mit Touchscreen
Die Einstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.► Stellen Sie dann den Ring des Lichtschalterhebels auf die Position "AUTO" oder "Abblend-/Fernlicht".

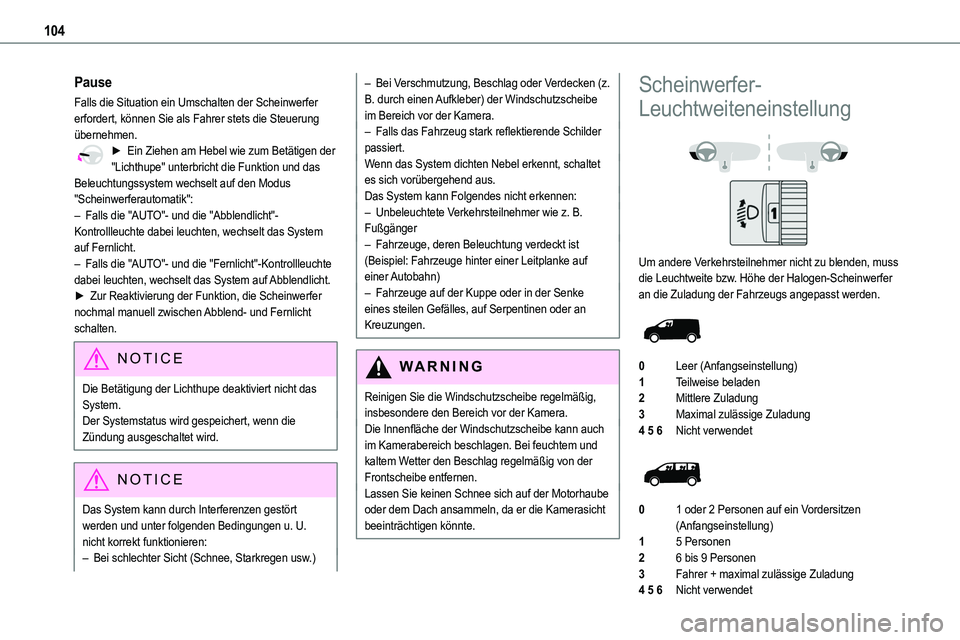

104
Pause
Falls die Situation ein Umschalten der Scheinwerfer erfordert, können Sie als Fahrer stets die Steuerung übernehmen.► Ein Ziehen am Hebel wie zum Betätigen der "Lichthupe" unterbricht die Funktion und das Beleuchtungssystem wechselt auf den Modus "Scheinwerferautomatik":– Falls die "AUTO"- und die "Abblendlicht"-
Kontrollleuchte dabei leuchten, wechselt das System auf Fernlicht.– Falls die "AUTO"- und die "Fernlicht"-Kontrollleuchte dabei leuchten, wechselt das System auf Abblendlicht.► Zur Reaktivierung der Funktion, die Scheinwerfer nochmal manuell zwischen Abblend- und Fernlicht schalten.
NOTIC E
Die Betätigung der Lichthupe deaktiviert nicht das System.Der Systemstatus wird gespeichert, wenn die Zündung ausgeschaltet wird.
NOTIC E
Das System kann durch Interferenzen gestört werden und unter folgenden Bedingungen u. U.
nicht korrekt funktionieren:– Bei schlechter Sicht (Schnee, Starkregen usw.)
– Bei Verschmutzung, Beschlag oder Verdecken (z. B. durch einen Aufkleber) der Windschutzscheibe im Bereich vor der Kamera.– Falls das Fahrzeug stark reflektierende Schilder passiert.Wenn das System dichten Nebel erkennt, schaltet es sich vorübergehend aus.Das System kann Folgendes nicht erkennen:– Unbeleuchtete Verkehrsteilnehmer wie z. B.
Fußgänger– Fahrzeuge, deren Beleuchtung verdeckt ist (Beispiel: Fahrzeuge hinter einer Leitplanke auf einer Autobahn)– Fahrzeuge auf der Kuppe oder in der Senke eines steilen Gefälles, auf Serpentinen oder an Kreuzungen.
WARNI NG
Reinigen Sie die Windschutzscheibe regelmäßig, insbesondere den Bereich vor der Kamera.Die Innenfläche der Windschutzscheibe kann auch im Kamerabereich beschlagen. Bei feuchtem und kaltem Wetter den Beschlag regelmäßig von der Frontscheibe entfernen.Lassen Sie keinen Schnee sich auf der Motorhaube oder dem Dach ansammeln, da er die Kamerasicht beeinträchtigen könnte.
Scheinwerfer-
Leuchtweiteneinstellung


Um andere Verkehrsteilnehmer nicht zu blenden, muss die Leuchtweite bzw. Höhe der Halogen-Scheinwerfer an die Zuladung der Fahrzeugs angepasst werden.

0Leer (Anfangseinstellung)
1Teilweise beladen
2Mittlere Zuladung
3Maximal zulässige Zuladung
4 5 6Nicht verwendet

01 oder 2 Personen auf ein Vordersitzen (Anfangseinstellung)
15 Personen
26 bis 9 Personen
3Fahrer + maximal zulässige Zuladung
4 5 6Nicht verwendet

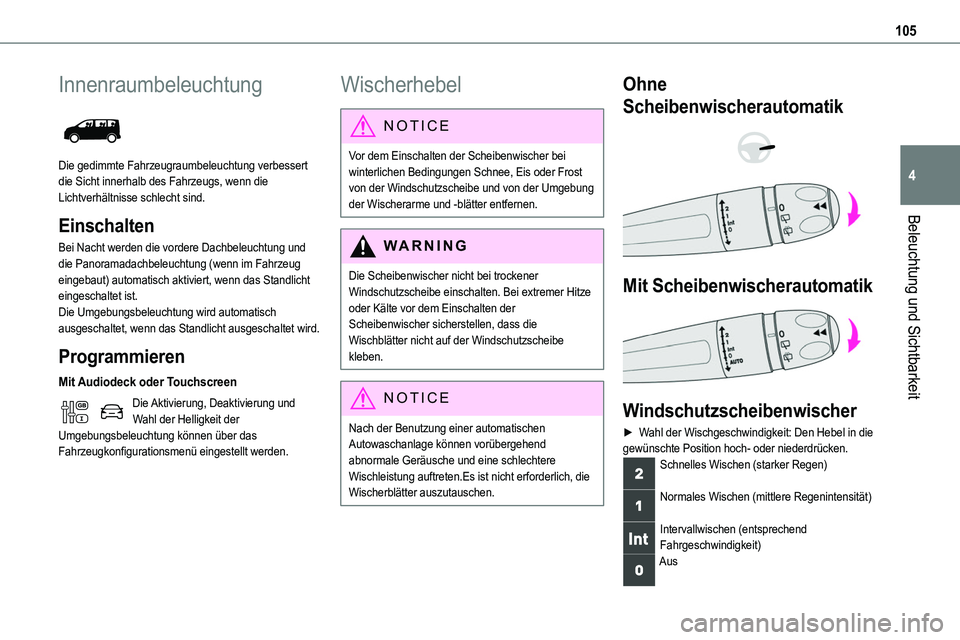

105
Beleuchtung und Sichtbarkeit
4
Innenraumbeleuchtung

Die gedimmte Fahrzeugraumbeleuchtung verbessert die Sicht innerhalb des Fahrzeugs, wenn die Lichtverhältnisse schlecht sind.
Einschalten
Bei Nacht werden die vordere Dachbeleuchtung und die Panoramadachbeleuchtung (wenn im Fahrzeug eingebaut) automatisch aktiviert, wenn das Standlicht eingeschaltet ist.Die Umgebungsbeleuchtung wird automatisch ausgeschaltet, wenn das Standlicht ausgeschaltet wird.
Programmieren
Mit Audiodeck oder Touchscreen
Die Aktivierung, Deaktivierung und Wahl der Helligkeit der Umgebungsbeleuchtung können über das Fahrzeugkonfigurationsmenü eingestellt werden.
Wischerhebel
NOTIC E
Vor dem Einschalten der Scheibenwischer bei winterlichen Bedingungen Schnee, Eis oder Frost von der Windschutzscheibe und von der Umgebung der Wischerarme und -blätter entfernen.
WARNI NG
Die Scheibenwischer nicht bei trockener Windschutzscheibe einschalten. Bei extremer Hitze oder Kälte vor dem Einschalten der Scheibenwischer sicherstellen, dass die Wischblätter nicht auf der Windschutzscheibe kleben.
NOTIC E
Nach der Benutzung einer automatischen Autowaschanlage können vorübergehend abnormale Geräusche und eine schlechtere Wischleistung auftreten.Es ist nicht erforderlich, die Wischerblätter auszutauschen.
Ohne
Scheibenwischerautomatik


Mit Scheibenwischerautomatik

Windschutzscheibenwischer
► Wahl der Wischgeschwindigkeit: Den Hebel in die gewünschte Position hoch- oder niederdrücken.Schnelles Wischen (starker Regen)
Normales Wischen (mittlere Regenintensität)
Intervallwischen (entsprechend Fahrgeschwindigkeit)Aus

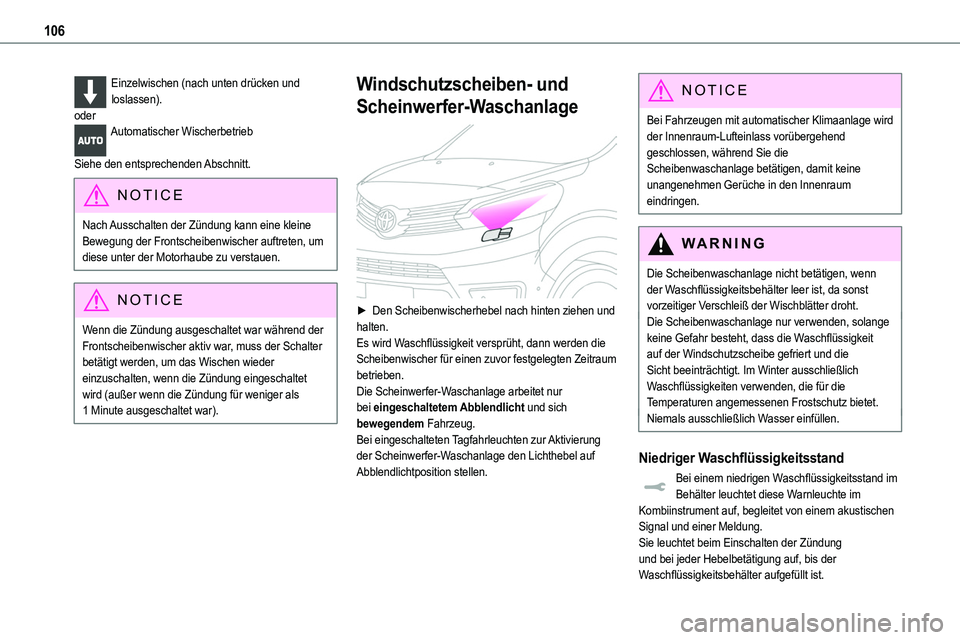

106
Einzelwischen (nach unten drücken und loslassen).oderAutomatischer Wischerbetrieb
Siehe den entsprechenden Abschnitt.
NOTIC E
Nach Ausschalten der Zündung kann eine kleine Bewegung der Frontscheibenwischer auftreten, um diese unter der Motorhaube zu verstauen.
NOTIC E
Wenn die Zündung ausgeschaltet war während der Frontscheibenwischer aktiv war, muss der Schalter betätigt werden, um das Wischen wieder einzuschalten, wenn die Zündung eingeschaltet wird (außer wenn die Zündung für weniger als 1 Minute ausgeschaltet war).
Windschutzscheiben- und
Scheinwerfer-Waschanlage

► Den Scheibenwischerhebel nach hinten ziehen und halten.Es wird Waschflüssigkeit versprüht, dann werden die Scheibenwischer für einen zuvor festgelegten Zeitraum betrieben.Die Scheinwerfer-Waschanlage arbeitet nur bei eingeschaltetem Abblendlicht und sich bewegendem Fahrzeug.Bei eingeschalteten Tagfahrleuchten zur Aktivierung der Scheinwerfer-Waschanlage den Lichthebel auf Abblendlichtposition stellen.
NOTIC E
Bei Fahrzeugen mit automatischer Klimaanlage wird der Innenraum-Lufteinlass vorübergehend geschlossen, während Sie die Scheibenwaschanlage betätigen, damit keine unangenehmen Gerüche in den Innenraum eindringen.
WARNI NG
Die Scheibenwaschanlage nicht betätigen, wenn der Waschflüssigkeitsbehälter leer ist, da sonst vorzeitiger Verschleiß der Wischblätter droht.Die Scheibenwaschanlage nur verwenden, solange keine Gefahr besteht, dass die Waschflüssigkeit auf der Windschutzscheibe gefriert und die Sicht beeinträchtigt. Im Winter ausschließlich Waschflüssigkeiten verwenden, die für die Temperaturen angemessenen Frostschutz bietet.Niemals ausschließlich Wasser einfüllen.
Niedriger Waschflüssigkeitsstand
Bei einem niedrigen Waschflüssigkeitsstand im Behälter leuchtet diese Warnleuchte im Kombiinstrument auf, begleitet von einem akustischen Signal und einer Meldung.Sie leuchtet beim Einschalten der Zündung und bei jeder Hebelbetätigung auf, bis der Waschflüssigkeitsbehälter aufgefüllt ist.

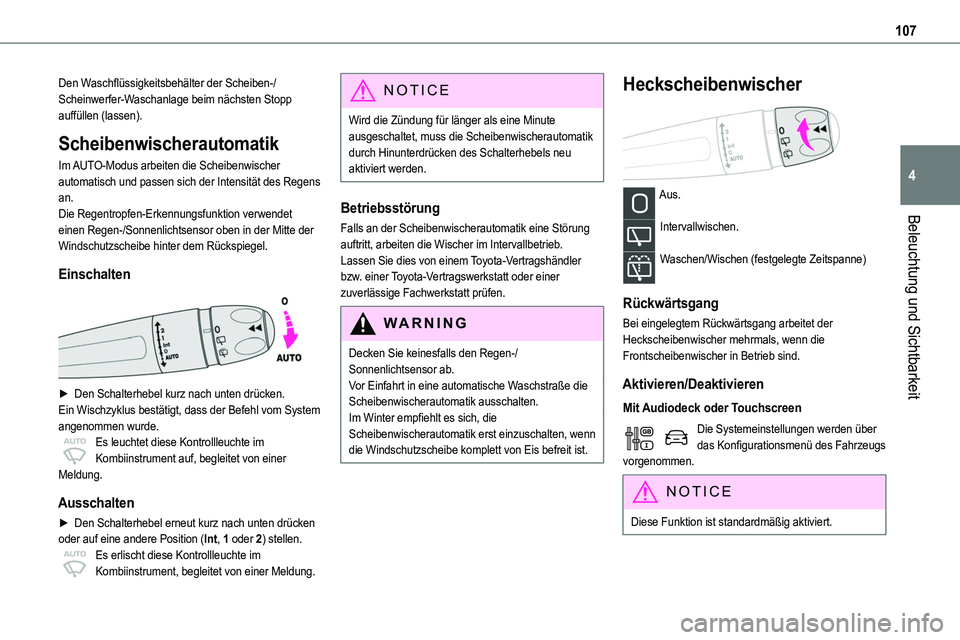

107
Beleuchtung und Sichtbarkeit
4
Den Waschflüssigkeitsbehälter der Scheiben-/Scheinwerfer-Waschanlage beim nächsten Stopp auffüllen (lassen).
Scheibenwischerautomatik
Im AUTO-Modus arbeiten die Scheibenwischer automatisch und passen sich der Intensität des Regens an.Die Regentropfen-Erkennungsfunktion verwendet
einen Regen-/Sonnenlichtsensor oben in der Mitte der Windschutzscheibe hinter dem Rückspiegel.
Einschalten

► Den Schalterhebel kurz nach unten drücken.Ein Wischzyklus bestätigt, dass der Befehl vom System angenommen wurde.Es leuchtet diese Kontrollleuchte im Kombiinstrument auf, begleitet von einer Meldung.
Ausschalten
► Den Schalterhebel erneut kurz nach unten drücken
oder auf eine andere Position (Int, 1 oder 2) stellen.Es erlischt diese Kontrollleuchte im Kombiinstrument, begleitet von einer Meldung.
NOTIC E
Wird die Zündung für länger als eine Minute ausgeschaltet, muss die Scheibenwischerautomatik durch Hinunterdrücken des Schalterhebels neu aktiviert werden.
Betriebsstörung
Falls an der Scheibenwischerautomatik eine Störung auftritt, arbeiten die Wischer im Intervallbetrieb.Lassen Sie dies von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässige Fachwerkstatt prüfen.
WARNI NG
Decken Sie keinesfalls den Regen-/Sonnenlichtsensor ab.Vor Einfahrt in eine automatische Waschstraße die Scheibenwischerautomatik ausschalten.Im Winter empfiehlt es sich, die Scheibenwischerautomatik erst einzuschalten, wenn die Windschutzscheibe komplett von Eis befreit ist.
Heckscheibenwischer

Aus.
Intervallwischen.
Waschen/Wischen (festgelegte Zeitspanne)
Rückwärtsgang
Bei eingelegtem Rückwärtsgang arbeitet der Heckscheibenwischer mehrmals, wenn die Frontscheibenwischer in Betrieb sind.
Aktivieren/Deaktivieren
Mit Audiodeck oder Touchscreen
Die Systemeinstellungen werden über das Konfigurationsmenü des Fahrzeugs vorgenommen.
NOTIC E
Diese Funktion ist standardmäßig aktiviert.

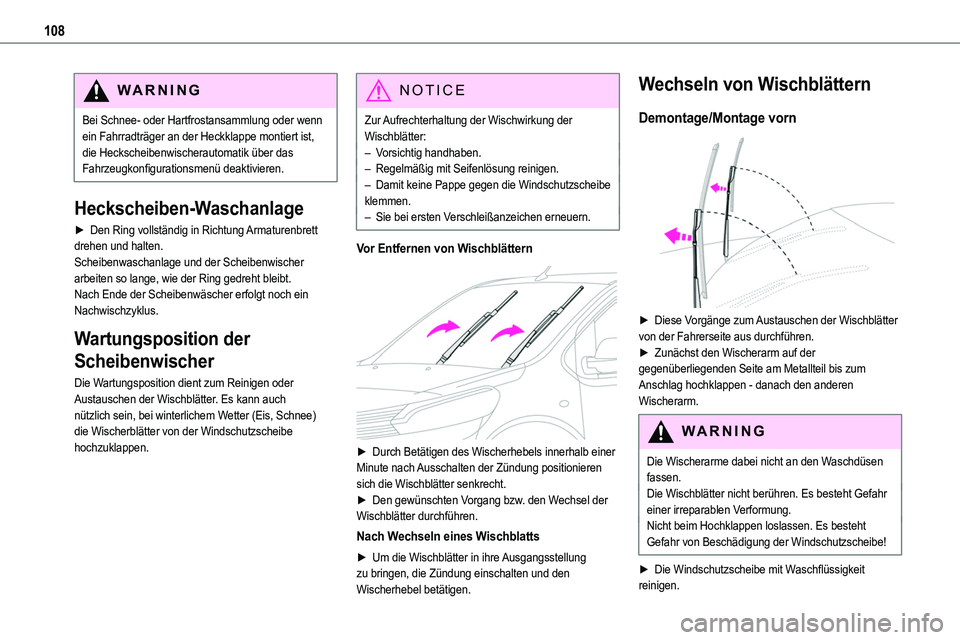

108
WARNI NG
Bei Schnee- oder Hartfrostansammlung oder wenn ein Fahrradträger an der Heckklappe montiert ist, die Heckscheibenwischerautomatik über das Fahrzeugkonfigurationsmenü deaktivieren.
Heckscheiben-Waschanlage
► Den Ring vollständig in Richtung Armaturenbrett drehen und halten.Scheibenwaschanlage und der Scheibenwischer arbeiten so lange, wie der Ring gedreht bleibt.Nach Ende der Scheibenwäscher erfolgt noch ein Nachwischzyklus.
Wartungsposition der
Scheibenwischer
Die Wartungsposition dient zum Reinigen oder Austauschen der Wischblätter. Es kann auch nützlich sein, bei winterlichem Wetter (Eis, Schnee) die Wischerblätter von der Windschutzscheibe hochzuklappen.
NOTIC E
Zur Aufrechterhaltung der Wischwirkung der Wischblätter:– Vorsichtig handhaben.– Regelmäßig mit Seifenlösung reinigen.– Damit keine Pappe gegen die Windschutzscheibe klemmen.– Sie bei ersten Verschleißanzeichen erneuern.
Vor Entfernen von Wischblättern

► Durch Betätigen des Wischerhebels innerhalb einer Minute nach Ausschalten der Zündung positionieren sich die Wischblätter senkrecht.► Den gewünschten Vorgang bzw. den Wechsel der Wischblätter durchführen.
Nach Wechseln eines Wischblatts
► Um die Wischblätter in ihre Ausgangsstellung zu bringen, die Zündung einschalten und den Wischerhebel betätigen.
Wechseln von Wischblättern
Demontage/Montage vorn

► Diese Vorgänge zum Austauschen der Wischblätter von der Fahrerseite aus durchführen.► Zunächst den Wischerarm auf der gegenüberliegenden Seite am Metallteil bis zum Anschlag hochklappen - danach den anderen Wischerarm.
WARNI NG
Die Wischerarme dabei nicht an den Waschdüsen fassen.Die Wischblätter nicht berühren. Es besteht Gefahr einer irreparablen Verformung.Nicht beim Hochklappen loslassen. Es besteht Gefahr von Beschädigung der Windschutzscheibe!
► Die Windschutzscheibe mit Waschflüssigkeit
reinigen.

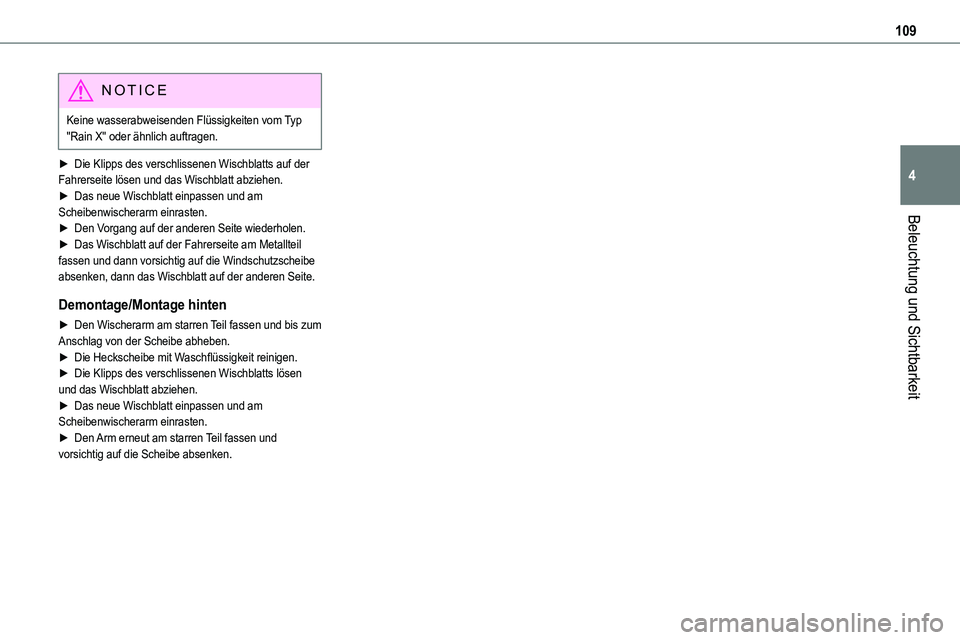

109
Beleuchtung und Sichtbarkeit
4
NOTIC E
Keine wasserabweisenden Flüssigkeiten vom Typ "Rain X" oder ähnlich auftragen.
► Die Klipps des verschlissenen Wischblatts auf der Fahrerseite lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.
â–º Den Vorgang auf der anderen Seite wiederholen.â–º Das Wischblatt auf der Fahrerseite am Metallteil fassen und dann vorsichtig auf die Windschutzscheibe absenken, dann das Wischblatt auf der anderen Seite.
Demontage/Montage hinten
► Den Wischerarm am starren Teil fassen und bis zum Anschlag von der Scheibe abheben.► Die Heckscheibe mit Waschflüssigkeit reinigen.► Die Klipps des verschlissenen Wischblatts lösen und das Wischblatt abziehen.► Das neue Wischblatt einpassen und am Scheibenwischerarm einrasten.► Den Arm erneut am starren Teil fassen und vorsichtig auf die Scheibe absenken.

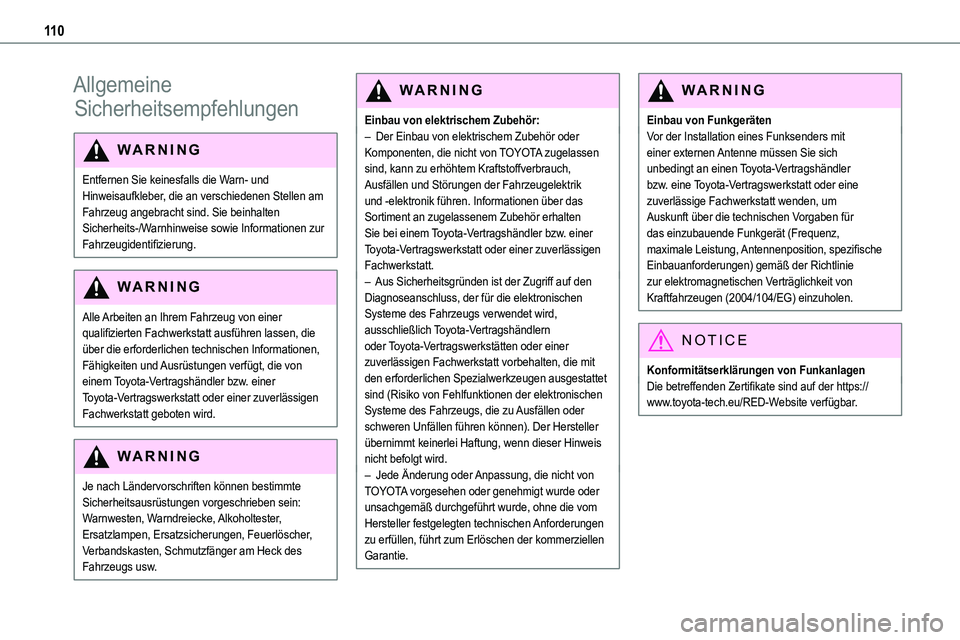

11 0
Allgemeine
Sicherheitsempfehlungen
WARNI NG
Entfernen Sie keinesfalls die Warn- und Hinweisaufkleber, die an verschiedenen Stellen am Fahrzeug angebracht sind. Sie beinhalten
Sicherheits-/Warnhinweise sowie Informationen zur Fahrzeugidentifizierung.
WARNI NG
Alle Arbeiten an Ihrem Fahrzeug von einer qualifizierten Fachwerkstatt ausführen lassen, die über die erforderlichen technischen Informationen, Fähigkeiten und Ausrüstungen verfügt, die von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt geboten wird.
WARNI NG
Je nach Ländervorschriften können bestimmte Sicherheitsausrüstungen vorgeschrieben sein: Warnwesten, Warndreiecke, Alkoholtester, Ersatzlampen, Ersatzsicherungen, Feuerlöscher, Verbandskasten, Schmutzfänger am Heck des Fahrzeugs usw.
WARNI NG
Einbau von elektrischem Zubehör:– Der Einbau von elektrischem Zubehör oder Komponenten, die nicht von TOYOTA zugelassen sind, kann zu erhöhtem Kraftstoffverbrauch, Ausfällen und Störungen der Fahrzeugelektrik und -elektronik führen. Informationen über das Sortiment an zugelassenem Zubehör erhalten
Sie bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt.– Aus Sicherheitsgründen ist der Zugriff auf den Diagnoseanschluss, der für die elektronischen Systeme des Fahrzeugs verwendet wird, ausschließlich Toyota-Vertragshändlern oder Toyota-Vertragswerkstätten oder einer zuverlässigen Fachwerkstatt vorbehalten, die mit den erforderlichen Spezialwerkzeugen ausgestattet sind (Risiko von Fehlfunktionen der elektronischen Systeme des Fahrzeugs, die zu Ausfällen oder schweren Unfällen führen können). Der Hersteller übernimmt keinerlei Haftung, wenn dieser Hinweis nicht befolgt wird.– Jede Änderung oder Anpassung, die nicht von TOYOTA vorgesehen oder genehmigt wurde oder unsachgemäß durchgeführt wurde, ohne die vom Hersteller festgelegten technischen Anforderungen zu erfüllen, führt zum Erlöschen der kommerziellen Garantie.
WARNI NG
Einbau von FunkgerätenVor der Installation eines Funksenders mit einer externen Antenne müssen Sie sich unbedingt an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt wenden, um Auskunft über die technischen Vorgaben für
das einzubauende Funkgerät (Frequenz, maximale Leistung, Antennenposition, spezifische Einbauanforderungen) gemäß der Richtlinie zur elektromagnetischen Verträglichkeit von Kraftfahrzeugen (2004/104/EG) einzuholen.
NOTIC E
Konformitätserklärungen von FunkanlagenDie betreffenden Zertifikate sind auf der https://www.toyota-tech.eu/RED-Website verfügbar.
