TOYOTA PROACE VERSO 2022 Betriebsanleitungen (in German)

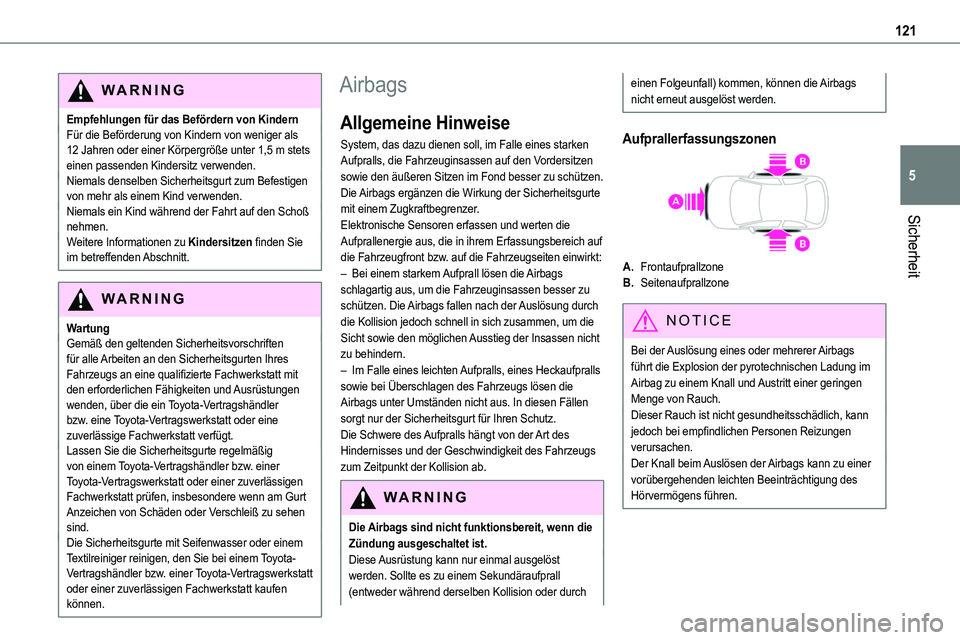

121
Sicherheit
5
WARNI NG
Empfehlungen für das Befördern von KindernFür die Beförderung von Kindern von weniger als 12 Jahren oder einer Körpergröße unter 1,5 m stets einen passenden Kindersitz verwenden.Niemals denselben Sicherheitsgurt zum Befestigen von mehr als einem Kind verwenden.Niemals ein Kind während der Fahrt auf den Schoß nehmen.Weitere Informationen zu Kindersitzen finden Sie im betreffenden Abschnitt.
WARNI NG
WartungGemäß den geltenden Sicherheitsvorschriften für alle Arbeiten an den Sicherheitsgurten Ihres Fahrzeugs an eine qualifizierte Fachwerkstatt mit den erforderlichen Fähigkeiten und Ausrüstungen wenden, über die ein Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt verfügt.Lassen Sie die Sicherheitsgurte regelmäßig von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt prüfen, insbesondere wenn am Gurt Anzeichen von Schäden oder Verschleiß zu sehen sind.Die Sicherheitsgurte mit Seifenwasser oder einem Textilreiniger reinigen, den Sie bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt kaufen können.
Airbags
Allgemeine Hinweise
System, das dazu dienen soll, im Falle eines starken Aufpralls, die Fahrzeuginsassen auf den Vordersitzen sowie den äußeren Sitzen im Fond besser zu schützen. Die Airbags ergänzen die Wirkung der Sicherheitsgurte mit einem Zugkraftbegrenzer.
Elektronische Sensoren erfassen und werten die Aufprallenergie aus, die in ihrem Erfassungsbereich auf die Fahrzeugfront bzw. auf die Fahrzeugseiten einwirkt:– Bei einem starkem Aufprall lösen die Airbags schlagartig aus, um die Fahrzeuginsassen besser zu schützen. Die Airbags fallen nach der Auslösung durch die Kollision jedoch schnell in sich zusammen, um die Sicht sowie den möglichen Ausstieg der Insassen nicht zu behindern.– Im Falle eines leichten Aufpralls, eines Heckaufpralls sowie bei Überschlagen des Fahrzeugs lösen die Airbags unter Umständen nicht aus. In diesen Fällen sorgt nur der Sicherheitsgurt für Ihren Schutz.Die Schwere des Aufpralls hängt von der Art des Hindernisses und der Geschwindigkeit des Fahrzeugs zum Zeitpunkt der Kollision ab.
WARNI NG
Die Airbags sind nicht funktionsbereit, wenn die
Zündung ausgeschaltet ist.Diese Ausrüstung kann nur einmal ausgelöst werden. Sollte es zu einem Sekundäraufprall (entweder während derselben Kollision oder durch
einen Folgeunfall) kommen, können die Airbags nicht erneut ausgelöst werden.
Aufprallerfassungszonen
A.Frontaufprallzone
B.Seitenaufprallzone
NOTIC E
Bei der Auslösung eines oder mehrerer Airbags führt die Explosion der pyrotechnischen Ladung im Airbag zu einem Knall und Austritt einer geringen Menge von Rauch.Dieser Rauch ist nicht gesundheitsschädlich, kann jedoch bei empfindlichen Personen Reizungen verursachen.Der Knall beim Auslösen der Airbags kann zu einer vorübergehenden leichten Beeinträchtigung des Hörvermögens führen.

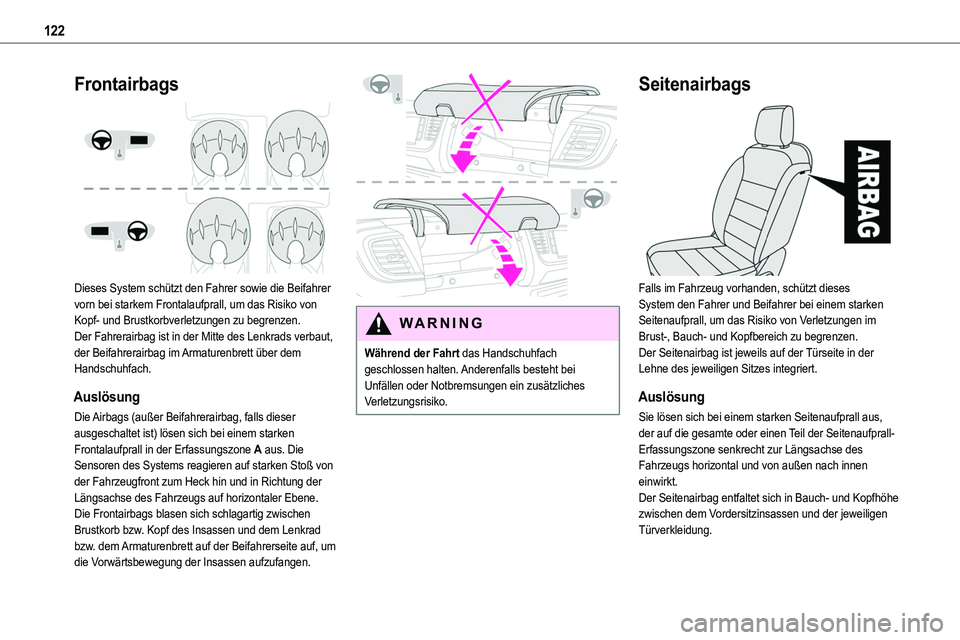

122
Frontairbags

Dieses System schützt den Fahrer sowie die Beifahrer vorn bei starkem Frontalaufprall, um das Risiko von Kopf- und Brustkorbverletzungen zu begrenzen.Der Fahrerairbag ist in der Mitte des Lenkrads verbaut, der Beifahrerairbag im Armaturenbrett über dem Handschuhfach.
Auslösung
Die Airbags (außer Beifahrerairbag, falls dieser ausgeschaltet ist) lösen sich bei einem starken Frontalaufprall in der Erfassungszone A aus. Die Sensoren des Systems reagieren auf starken Stoß von der Fahrzeugfront zum Heck hin und in Richtung der Längsachse des Fahrzeugs auf horizontaler Ebene.Die Frontairbags blasen sich schlagartig zwischen Brustkorb bzw. Kopf des Insassen und dem Lenkrad
bzw. dem Armaturenbrett auf der Beifahrerseite auf, um die Vorwärtsbewegung der Insassen aufzufangen.

WARNI NG
Während der Fahrt das Handschuhfach geschlossen halten. Anderenfalls besteht bei Unfällen oder Notbremsungen ein zusätzliches Verletzungsrisiko.
Seitenairbags

Falls im Fahrzeug vorhanden, schützt dieses System den Fahrer und Beifahrer bei einem starken Seitenaufprall, um das Risiko von Verletzungen im Brust-, Bauch- und Kopfbereich zu begrenzen.Der Seitenairbag ist jeweils auf der Türseite in der Lehne des jeweiligen Sitzes integriert.
Auslösung
Sie lösen sich bei einem starken Seitenaufprall aus, der auf die gesamte oder einen Teil der Seitenaufprall-Erfassungszone senkrecht zur Längsachse des Fahrzeugs horizontal und von außen nach innen einwirkt.Der Seitenairbag entfaltet sich in Bauch- und Kopfhöhe zwischen dem Vordersitzinsassen und der jeweiligen Türverkleidung.

123
Sicherheit
5
Kopf-/Schulterairbags
(Sitzreihe 2 & 3)
PROACE VERSO
Falls in Ihrem Fahrzeug vorhanden, ist dies ein System, das einen Beitrag zum verstärkten Schutz der Insassen (außer auf den mittleren Sitzen) bei einem starken Seitenaufprall leistet, um das Risiko von Verletzungen im Kopfbereich zu begrenzen.Die Kopf-/Schulterairbags erstrecken sich auf beiden Seiten zwischen den Säulen und dem Dachbereich des Innenraums.
Auslösung
Sie lösen sich bei einem starken Seitenaufprall aus, der auf die gesamte oder einen Teil der Seitenaufprall-Erfassungszone senkrecht zur Längsachse des Fahrzeugs horizontal und von außen nach innen einwirkt.Der Kopf-/Schulterairbag bläst zwischen dem Seitenfenster und dem Rücksitzinsassen auf.
Störung
Bei einer Fehlfunktion leuchtet diese Warnleuchte im Kombiinstrument auf. Wenden Sie sich an einen autorisierten Toyota-Händler, eine Toyota-Vertragswerkstatt oder eine andere zuverlässige Werkstatt, um das System überprüfen zu lassen.Die Airbags lösen unter Umständen bei einem starken Aufprall nicht mehr aus.
WARNI NG
Bei geringem Aufprall oder Stoß gegen die Fahrzeugseite oder bei Überschlagen lösen sich die Airbags nicht unbedingt aus.Bei Heck- oder Frontalaufprall werden die Seitenairbags auslegungsgemäß nicht ausgelöst.
Wichtige Hinweise
WARNI NG
Damit die Airbags ihre maximale Schutzwirkung entwickeln können, stets die folgenden Sicherheitsempfehlungen beachten.Sitzen Sie möglichst aufrecht.Legen Sie Ihren Sicherheitsgurt an und positionieren Sie diesen korrekt.Platzieren Sie nichts zwischen den Insassen und den Airbags (z. B. Kind, Tier, Gegenstand), befestigen Sie nichts im Pfad der Airbags, da dies zu Verletzungen führen könnte, wenn diese ausgelöst werden.Verändern Sie niemals die vom Hersteller vorgesehene Anordnung im Fahrzeug, insbesondere nicht den Bereich um die Airbags.Auch wenn alle Vorsichtsmaßnahmen befolgt werden, besteht beim Auslösen ein gewisses Risiko von Verletzungen oder leichten Verbrennungen an Kopf, Brustkorb oder Armen. Der Airbag bläst sich schlagartig (innerhalb von Millisekunden) auf, bevor das heiße Gas über durch die dafür vorgesehenen Öffnungen entweicht und der Airbag in sich zusammensackt.Nach einem Unfall oder Diebstahl des Fahrzeugs das Airbagsystem überprüfen lassen.
Sämtliche Arbeiten müssen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchgeführt werden.

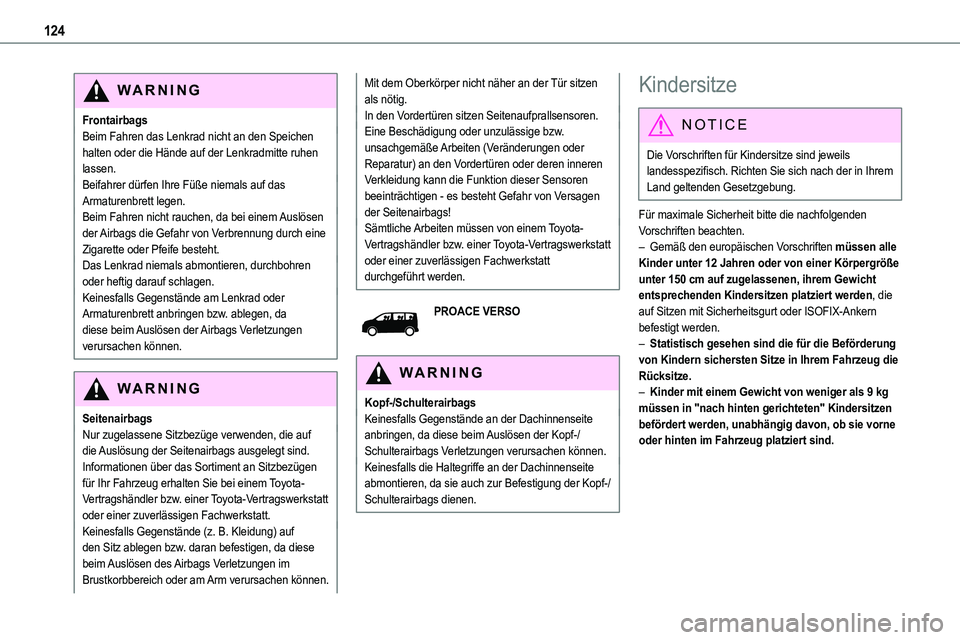

124
WARNI NG
FrontairbagsBeim Fahren das Lenkrad nicht an den Speichen halten oder die Hände auf der Lenkradmitte ruhen lassen.Beifahrer dürfen Ihre Füße niemals auf das Armaturenbrett legen.Beim Fahren nicht rauchen, da bei einem Auslösen
der Airbags die Gefahr von Verbrennung durch eine Zigarette oder Pfeife besteht.Das Lenkrad niemals abmontieren, durchbohren oder heftig darauf schlagen.Keinesfalls Gegenstände am Lenkrad oder Armaturenbrett anbringen bzw. ablegen, da diese beim Auslösen der Airbags Verletzungen verursachen können.
WARNI NG
SeitenairbagsNur zugelassene Sitzbezüge verwenden, die auf die Auslösung der Seitenairbags ausgelegt sind. Informationen über das Sortiment an Sitzbezügen für Ihr Fahrzeug erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt.Keinesfalls Gegenstände (z. B. Kleidung) auf den Sitz ablegen bzw. daran befestigen, da diese beim Auslösen des Airbags Verletzungen im Brustkorbbereich oder am Arm verursachen können.
Mit dem Oberkörper nicht näher an der Tür sitzen als nötig.In den Vordertüren sitzen Seitenaufprallsensoren.Eine Beschädigung oder unzulässige bzw. unsachgemäße Arbeiten (Veränderungen oder Reparatur) an den Vordertüren oder deren inneren Verkleidung kann die Funktion dieser Sensoren beeinträchtigen - es besteht Gefahr von Versagen der Seitenairbags!
Sämtliche Arbeiten müssen von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer zuverlässigen Fachwerkstatt durchgeführt werden.
PROACE VERSO
WARNI NG
Kopf-/SchulterairbagsKeinesfalls Gegenstände an der Dachinnenseite
anbringen, da diese beim Auslösen der Kopf-/Schulterairbags Verletzungen verursachen können.Keinesfalls die Haltegriffe an der Dachinnenseite abmontieren, da sie auch zur Befestigung der Kopf-/Schulterairbags dienen.
Kindersitze
NOTIC E
Die Vorschriften für Kindersitze sind jeweils landesspezifisch. Richten Sie sich nach der in Ihrem Land geltenden Gesetzgebung.
Für maximale Sicherheit bitte die nachfolgenden Vorschriften beachten.– Gemäß den europäischen Vorschriften müssen alle Kinder unter 12 Jahren oder von einer Körpergröße unter 150 cm auf zugelassenen, ihrem Gewicht entsprechenden Kindersitzen platziert werden, die auf Sitzen mit Sicherheitsgurt oder ISOFIX-Ankern befestigt werden.– Statistisch gesehen sind die für die Beförderung von Kindern sichersten Sitze in Ihrem Fahrzeug die Rücksitze.– Kinder mit einem Gewicht von weniger als 9 kg müssen in "nach hinten gerichteten" Kindersitzen befördert werden, unabhängig davon, ob sie vorne oder hinten im Fahrzeug platziert sind.

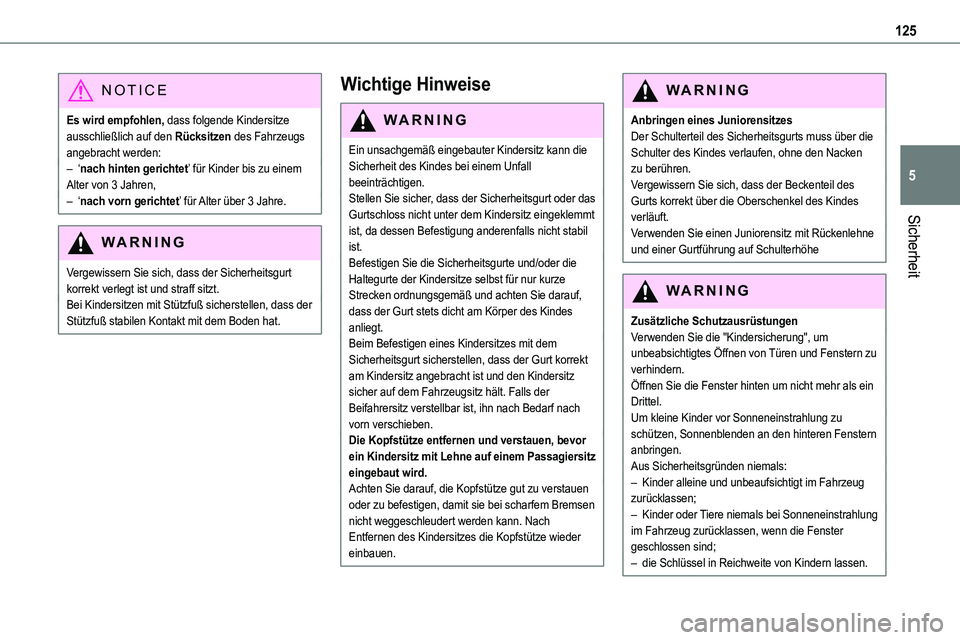

125
Sicherheit
5
NOTIC E
Es wird empfohlen, dass folgende Kindersitze ausschließlich auf den Rücksitzen des Fahrzeugs angebracht werden:– ‘nach hinten gerichtet’ für Kinder bis zu einem Alter von 3 Jahren,– ‘nach vorn gerichtet’ für Alter über 3 Jahre.
WARNI NG
Vergewissern Sie sich, dass der Sicherheitsgurt korrekt verlegt ist und straff sitzt.Bei Kindersitzen mit Stützfuß sicherstellen, dass der Stützfuß stabilen Kontakt mit dem Boden hat.
Wichtige Hinweise
WARNI NG
Ein unsachgemäß eingebauter Kindersitz kann die Sicherheit des Kindes bei einem Unfall beeinträchtigen.Stellen Sie sicher, dass der Sicherheitsgurt oder das Gurtschloss nicht unter dem Kindersitz eingeklemmt ist, da dessen Befestigung anderenfalls nicht stabil ist.Befestigen Sie die Sicherheitsgurte und/oder die Haltegurte der Kindersitze selbst für nur kurze Strecken ordnungsgemäß und achten Sie darauf, dass der Gurt stets dicht am Körper des Kindes anliegt.Beim Befestigen eines Kindersitzes mit dem Sicherheitsgurt sicherstellen, dass der Gurt korrekt am Kindersitz angebracht ist und den Kindersitz sicher auf dem Fahrzeugsitz hält. Falls der Beifahrersitz verstellbar ist, ihn nach Bedarf nach vorn verschieben.Die Kopfstütze entfernen und verstauen, bevor ein Kindersitz mit Lehne auf einem Passagiersitz eingebaut wird.Achten Sie darauf, die Kopfstütze gut zu verstauen oder zu befestigen, damit sie bei scharfem Bremsen nicht weggeschleudert werden kann. Nach
Entfernen des Kindersitzes die Kopfstütze wieder einbauen.
WARNI NG
Anbringen eines JuniorensitzesDer Schulterteil des Sicherheitsgurts muss über die Schulter des Kindes verlaufen, ohne den Nacken zu berühren.Vergewissern Sie sich, dass der Beckenteil des Gurts korrekt über die Oberschenkel des Kindes verläuft.
Verwenden Sie einen Juniorensitz mit Rückenlehne und einer Gurtführung auf Schulterhöhe
WARNI NG
Zusätzliche SchutzausrüstungenVerwenden Sie die "Kindersicherung", um unbeabsichtigtes Öffnen von Türen und Fenstern zu verhindern.Öffnen Sie die Fenster hinten um nicht mehr als ein Drittel.Um kleine Kinder vor Sonneneinstrahlung zu schützen, Sonnenblenden an den hinteren Fenstern anbringen.Aus Sicherheitsgründen niemals:– Kinder alleine und unbeaufsichtigt im Fahrzeug zurücklassen;– Kinder oder Tiere niemals bei Sonneneinstrahlung im Fahrzeug zurücklassen, wenn die Fenster
geschlossen sind;– die Schlüssel in Reichweite von Kindern lassen.

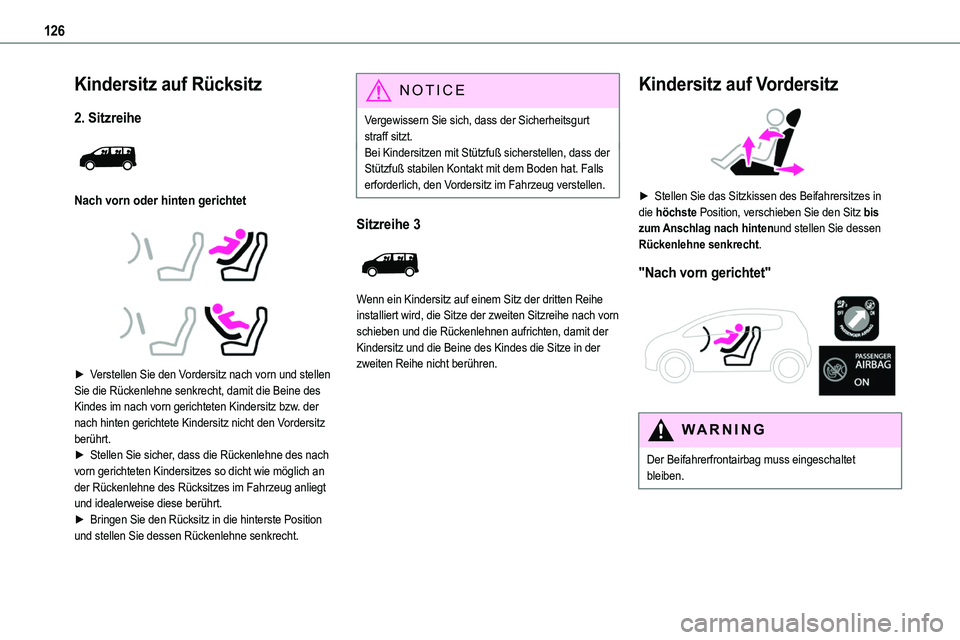

126
Kindersitz auf Rücksitz
2. Sitzreihe

Nach vorn oder hinten gerichtet



► Verstellen Sie den Vordersitz nach vorn und stellen Sie die Rückenlehne senkrecht, damit die Beine des Kindes im nach vorn gerichteten Kindersitz bzw. der nach hinten gerichtete Kindersitz nicht den Vordersitz
berührt.► Stellen Sie sicher, dass die Rückenlehne des nach vorn gerichteten Kindersitzes so dicht wie möglich an der Rückenlehne des Rücksitzes im Fahrzeug anliegt und idealerweise diese berührt.► Bringen Sie den Rücksitz in die hinterste Position und stellen Sie dessen Rückenlehne senkrecht.
NOTIC E
Vergewissern Sie sich, dass der Sicherheitsgurt straff sitzt.Bei Kindersitzen mit Stützfuß sicherstellen, dass der Stützfuß stabilen Kontakt mit dem Boden hat. Falls erforderlich, den Vordersitz im Fahrzeug verstellen.
Sitzreihe 3

Wenn ein Kindersitz auf einem Sitz der dritten Reihe installiert wird, die Sitze der zweiten Sitzreihe nach vorn schieben und die Rückenlehnen aufrichten, damit der Kindersitz und die Beine des Kindes die Sitze in der zweiten Reihe nicht berühren.
Kindersitz auf Vordersitz

► Stellen Sie das Sitzkissen des Beifahrersitzes in die höchste Position, verschieben Sie den Sitz bis
zum Anschlag nach hintenund stellen Sie dessen Rückenlehne senkrecht.
"Nach vorn gerichtet"

WARNI NG
Der Beifahrerfrontairbag muss eingeschaltet bleiben.

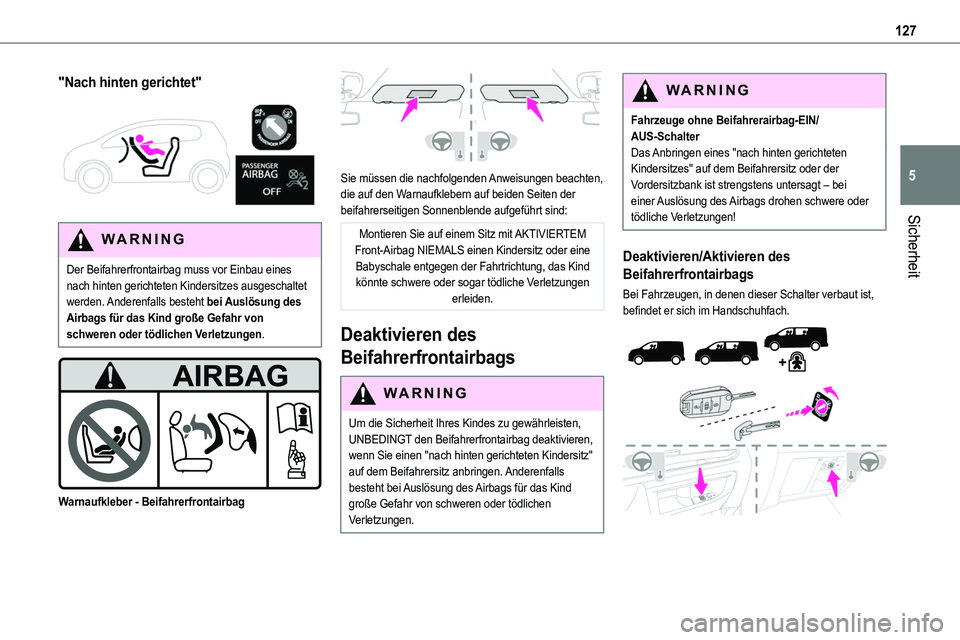

127
Sicherheit
5
"Nach hinten gerichtet"

WARNI NG
Der Beifahrerfrontairbag muss vor Einbau eines nach hinten gerichteten Kindersitzes ausgeschaltet werden. Anderenfalls besteht bei Auslösung des Airbags für das Kind große Gefahr von schweren oder tödlichen Verletzungen.


Warnaufkleber - Beifahrerfrontairbag

Sie müssen die nachfolgenden Anweisungen beachten, die auf den Warnaufklebern auf beiden Seiten der beifahrerseitigen Sonnenblende aufgeführt sind:
Montieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der Fahrtrichtung, das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
Deaktivieren des
Beifahrerfrontairbags
WARNI NG
Um die Sicherheit Ihres Kindes zu gewährleisten,
UNBEDINGT den Beifahrerfrontairbag deaktivieren, wenn Sie einen "nach hinten gerichteten Kindersitz" auf dem Beifahrersitz anbringen. Anderenfalls besteht bei Auslösung des Airbags für das Kind große Gefahr von schweren oder tödlichen Verletzungen.
WARNI NG
Fahrzeuge ohne Beifahrerairbag-EIN/AUS-SchalterDas Anbringen eines "nach hinten gerichteten Kindersitzes" auf dem Beifahrersitz oder der Vordersitzbank ist strengstens untersagt – bei einer Auslösung des Airbags drohen schwere oder tödliche Verletzungen!
Deaktivieren/Aktivieren des
Beifahrerfrontairbags
Bei Fahrzeugen, in denen dieser Schalter verbaut ist, befindet er sich im Handschuhfach.

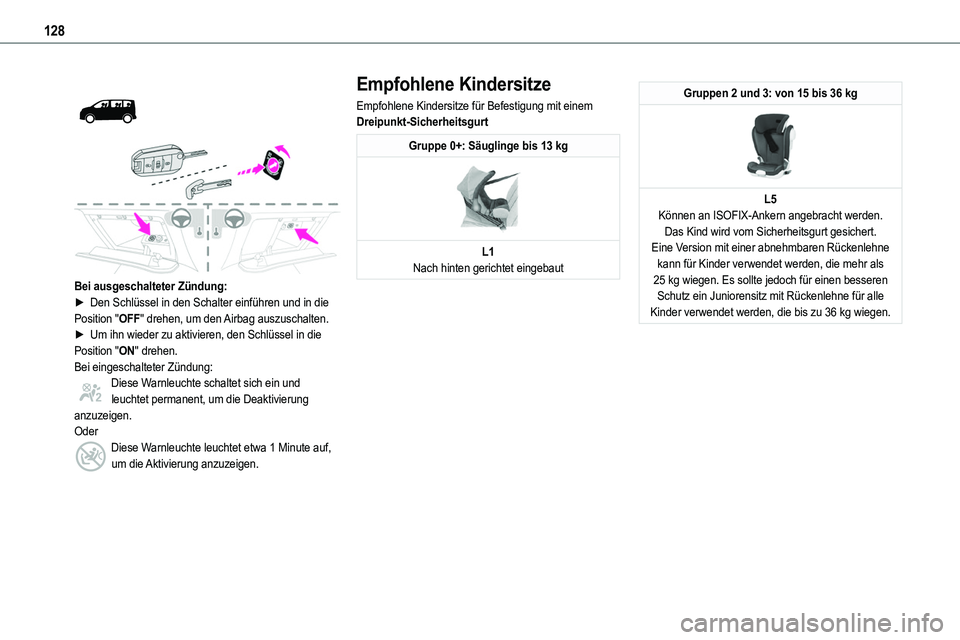

128



Bei ausgeschalteter Zündung:► Den Schlüssel in den Schalter einführen und in die Position "OFF" drehen, um den Airbag auszuschalten. ► Um ihn wieder zu aktivieren, den Schlüssel in die Position "ON" drehen.Bei eingeschalteter Zündung:Diese Warnleuchte schaltet sich ein und leuchtet permanent, um die Deaktivierung anzuzeigen.OderDiese Warnleuchte leuchtet etwa 1 Minute auf, um die Aktivierung anzuzeigen.
Empfohlene Kindersitze
Empfohlene Kindersitze für Befestigung mit einem Dreipunkt-Sicherheitsgurt
Gruppe 0+: Säuglinge bis 13 kg

L1Nach hinten gerichtet eingebaut
Gruppen 2 und 3: von 15 bis 36 kg

L5Können an ISOFIX-Ankern angebracht werden.Das Kind wird vom Sicherheitsgurt gesichert.Eine Version mit einer abnehmbaren Rückenlehne kann für Kinder verwendet werden, die mehr als 25 kg wiegen. Es sollte jedoch für einen besseren Schutz ein Juniorensitz mit Rückenlehne für alle Kinder verwendet werden, die bis zu 36 kg wiegen.

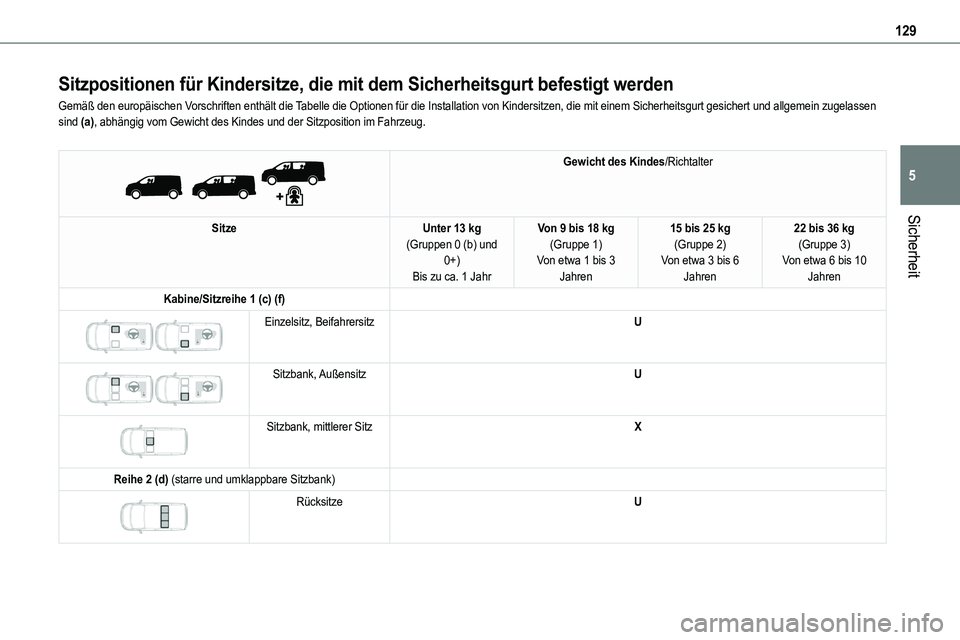

129
Sicherheit
5
Sitzpositionen für Kindersitze, die mit dem Sicherheitsgurt befestigt werden
Gemäß den europäischen Vorschriften enthält die Tabelle die Optionen für die Installation von Kindersitzen, die mit ei\
nem Sicherheitsgurt gesichert und allgemein zugelassen sind (a), abhängig vom Gewicht des Kindes und der Sitzposition im Fahrzeug.


Gewicht des Kindes/Richtalter
SitzeUnter 13 kg(Gruppen 0 (b) und 0+)Bis zu ca. 1 Jahr
Von 9 bis 18 kg(Gruppe 1)Von etwa 1 bis 3 Jahren
15 bis 25 kg(Gruppe 2)Von etwa 3 bis 6 Jahren
22 bis 36 kg(Gruppe 3)Von etwa 6 bis 10 Jahren
Kabine/Sitzreihe 1 (c) (f)

Einzelsitz, BeifahrersitzU


Sitzbank, AußensitzU


Sitzbank, mittlerer SitzX
Reihe 2 (d) (starre und umklappbare Sitzbank)

RücksitzeU

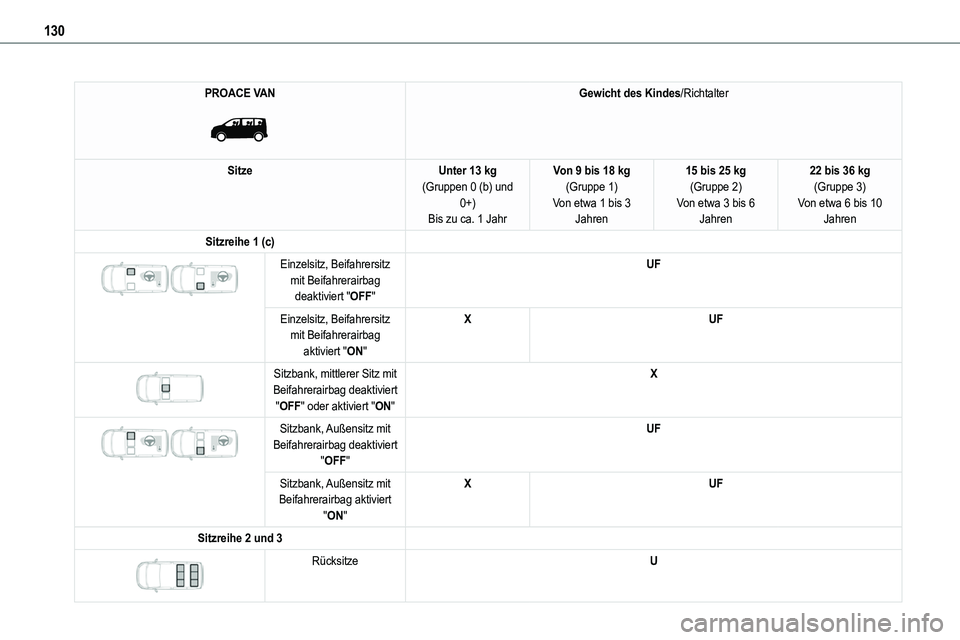

130
PROACE VAN

Gewicht des Kindes/Richtalter
SitzeUnter 13 kg(Gruppen 0 (b) und 0+)Bis zu ca. 1 Jahr
Von 9 bis 18 kg(Gruppe 1)Von etwa 1 bis 3 Jahren
15 bis 25 kg(Gruppe 2)Von etwa 3 bis 6 Jahren
22 bis 36 kg(Gruppe 3)Von etwa 6 bis 10 Jahren
Sitzreihe 1 (c)

Einzelsitz, Beifahrersitz mit Beifahrerairbag deaktiviert "OFF"
UF
Einzelsitz, Beifahrersitz mit Beifahrerairbag aktiviert "ON"
XUF


Sitzbank, mittlerer Sitz mit Beifahrerairbag deaktiviert "OFF" oder aktiviert "ON"
X


Sitzbank, Außensitz mit Beifahrerairbag deaktiviert "OFF"
UF
Sitzbank, Außensitz mit Beifahrerairbag aktiviert "ON"
XUF
Sitzreihe 2 und 3

RücksitzeU
