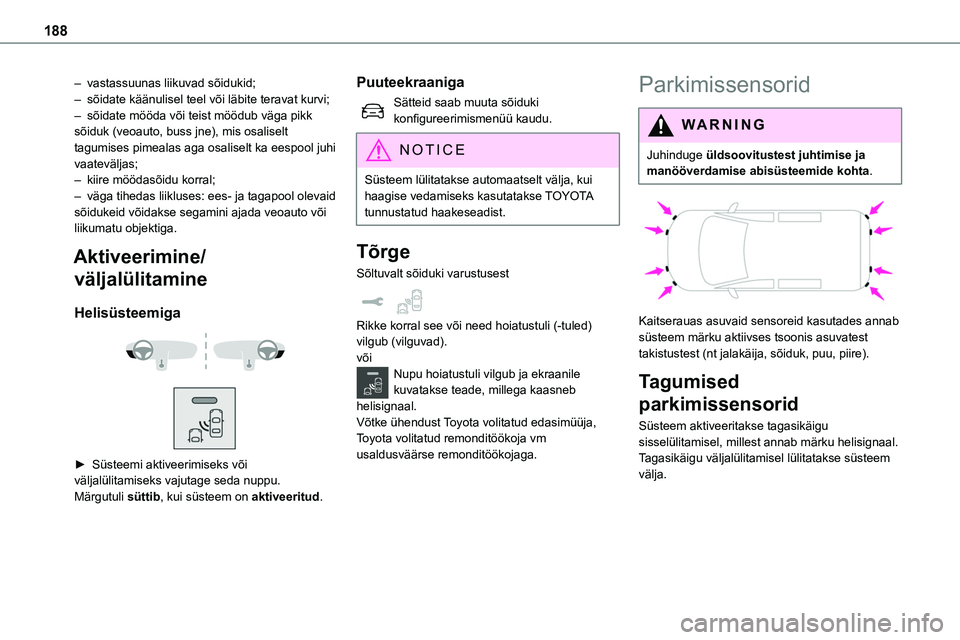

188
– vastassuunas liikuvad sõidukid;– sõidate käänulisel teel või läbite teravat kurvi;– sõidate mööda või teist möödub väga pikk sõiduk (veoauto, buss jne), mis osaliselt tagumises pimealas aga osaliselt ka eespool juhi vaateväljas;– kiire möödasõidu korral;– väga tihedas liikluses: ees- ja tagapool olevaid sõidukeid võidakse segamini ajada veoauto või
liikumatu objektiga.
Aktiveerimine/
väljalülitamine
Helisüsteemiga


► Süsteemi aktiveerimiseks või väljalülitamiseks vajutage seda nuppu.Märgutuli süttib, kui süsteem on aktiveeritud.
Puuteekraaniga
Sätteid saab muuta sõiduki konfigureerimismenüü kaudu.
NOTIC E
Süsteem lülitatakse automaatselt välja, kui haagise vedamiseks kasutatakse TOYOTA tunnustatud haakeseadist.
Tõrge
Sõltuvalt sõiduki varustusest
Rikke korral see või need hoiatustuli (-tuled) vilgub (vilguvad).võiNupu hoiatustuli vilgub ja ekraanile kuvatakse teade, millega kaasneb helisignaal.Võtke ühendust Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökojaga.
Parkimissensorid
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Kaitserauas asuvaid sensoreid kasutades annab süsteem märku aktiivses tsoonis asuvatest takistustest (nt jalakäija, sõiduk, puu, piire).
Tagumised
parkimissensorid
Süsteem aktiveeritakse tagasikäigu
sisselülitamisel, millest annab märku helisignaal.Tagasikäigu väljalülitamisel lülitatakse süsteem välja.

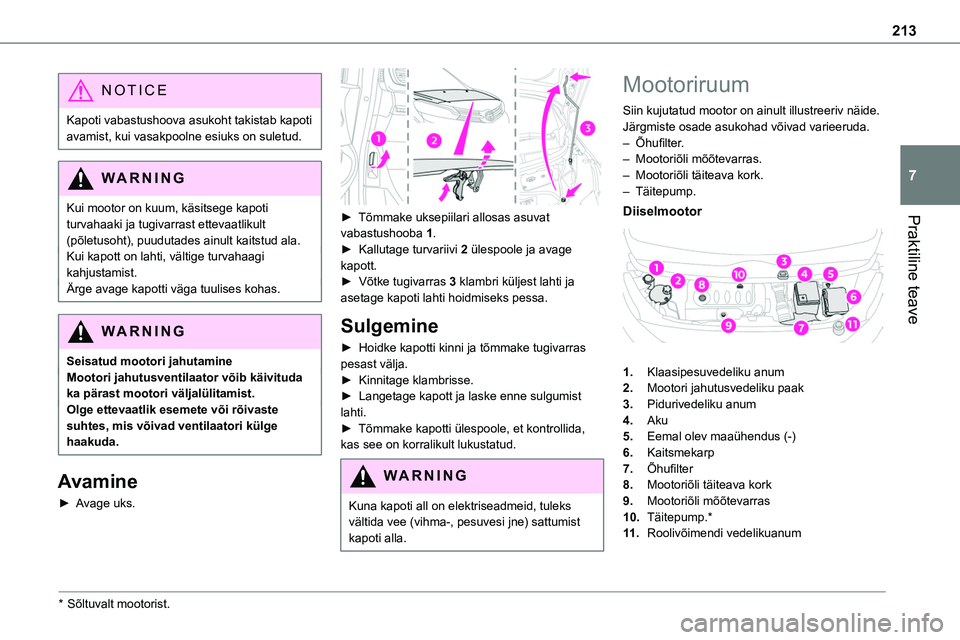

213
Praktiline teave
7
NOTIC E
Kapoti vabastushoova asukoht takistab kapoti avamist, kui vasakpoolne esiuks on suletud.
WARNI NG
Kui mootor on kuum, käsitsege kapoti turvahaaki ja tugivarrast ettevaatlikult (põletusoht), puudutades ainult kaitstud ala.Kui kapott on lahti, vältige turvahaagi kahjustamist.Ärge avage kapotti väga tuulises kohas.
WARNI NG
Seisatud mootori jahutamineMootori jahutusventilaator võib käivituda ka pärast mootori väljalülitamist.Olge ettevaatlik esemete või rõivaste suhtes, mis võivad ventilaatori külge haakuda.
Avamine
► Avage uks.
* Sõltuvalt mootorist.

► Tõmmake uksepiilari allosas asuvat vabastushooba 1.► Kallutage turvariivi 2 ülespoole ja avage kapott.► Võtke tugivarras 3 klambri küljest lahti ja asetage kapoti lahti hoidmiseks pessa.
Sulgemine
► Hoidke kapotti kinni ja tõmmake tugivarras pesast välja.► Kinnitage klambrisse.► Langetage kapott ja laske enne sulgumist lahti.► Tõmmake kapotti ülespoole, et kontrollida, kas see on korralikult lukustatud.
WARNI NG
Kuna kapoti all on elektriseadmeid, tuleks vältida vee (vihma-, pesuvesi jne) sattumist kapoti alla.
Mootoriruum
Siin kujutatud mootor on ainult illustreeriv näide.Järgmiste osade asukohad võivad varieeruda.– Õhufilter.– Mootoriõli mõõtevarras.– Mootoriõli täiteava kork.– Täitepump.
Diiselmootor

1.Klaasipesuvedeliku anum
2.Mootori jahutusvedeliku paak
3.Pidurivedeliku anum
4.Aku
5.Eemal olev maaühendus (-)
6.Kaitsmekarp
7.Õhufilter
8.Mootoriõli täiteava kork
9.Mootoriõli mõõtevarras
10.Täitepump.*
11 .Roolivõimendi vedelikuanum

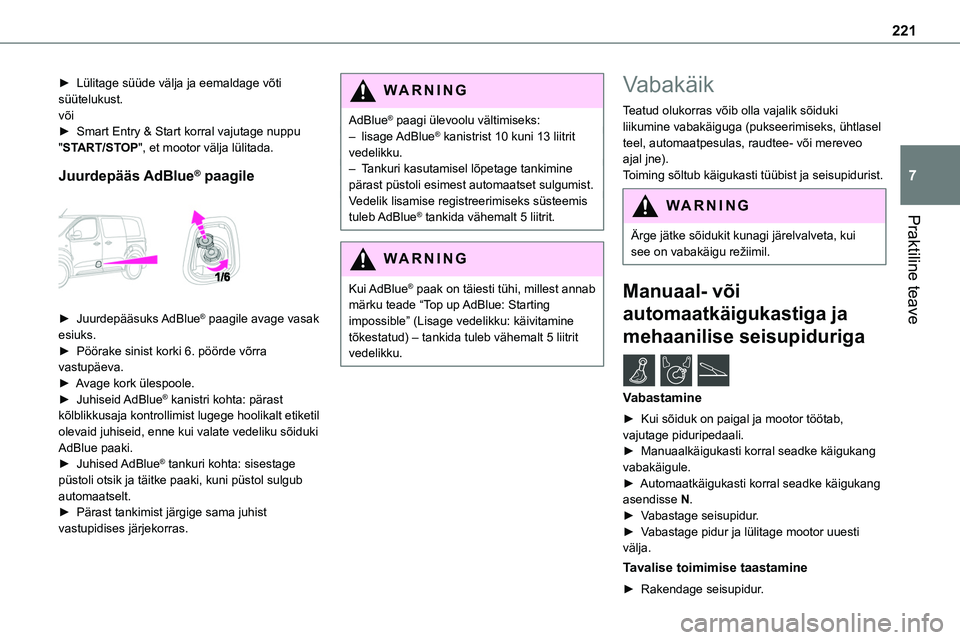

221
Praktiline teave
7
► Lülitage süüde välja ja eemaldage võti süütelukust.või► Smart Entry & Start korral vajutage nuppu "START/STOP", et mootor välja lülitada.
Juurdepääs AdBlue® paagile

► Juurdepääsuks AdBlue® paagile avage vasak esiuks.► Pöörake sinist korki 6. pöörde võrra vastupäeva.► Avage kork ülespoole.► Juhiseid AdBlue® kanistri kohta: pärast kõlblikkusaja kontrollimist lugege hoolikalt etiketil olevaid juhiseid, enne kui valate vedeliku sõiduki AdBlue paaki.► Juhised AdBlue® tankuri kohta: sisestage püstoli otsik ja täitke paaki, kuni püstol sulgub automaatselt.► Pärast tankimist järgige sama juhist vastupidises järjekorras.
WARNI NG
AdBlue® paagi ülevoolu vältimiseks:– lisage AdBlue® kanistrist 10 kuni 13 liitrit vedelikku.– Tankuri kasutamisel lõpetage tankimine pärast püstoli esimest automaatset sulgumist.Vedelik lisamise registreerimiseks süsteemis tuleb AdBlue® tankida vähemalt 5 liitrit.
WARNI NG
Kui AdBlue® paak on täiesti tühi, millest annab märku teade “Top up AdBlue: Starting impossible” (Lisage vedelikku: käivitamine tõkestatud) – tankida tuleb vähemalt 5 liitrit vedelikku.
Vabakäik
Teatud olukorras võib olla vajalik sõiduki liikumine vabakäiguga (pukseerimiseks, ühtlasel teel, automaatpesulas, raudtee- või mereveo ajal jne).Toiming sõltub käigukasti tüübist ja seisupidurist.
WARNI NG
Ärge jätke sõidukit kunagi järelvalveta, kui see on vabakäigu režiimil.
Manuaal- või
automaatkäigukastiga ja
mehaanilise seisupiduriga /
Vabastamine
► Kui sõiduk on paigal ja mootor töötab, vajutage piduripedaali.► Manuaalkäigukasti korral seadke käigukang vabakäigule.► Automaatkäigukasti korral seadke käigukang asendisse N.► Vabastage seisupidur.► Vabastage pidur ja lülitage mootor uuesti
välja.
Tavalise toimimise taastamine
► Rakendage seisupidur.

226

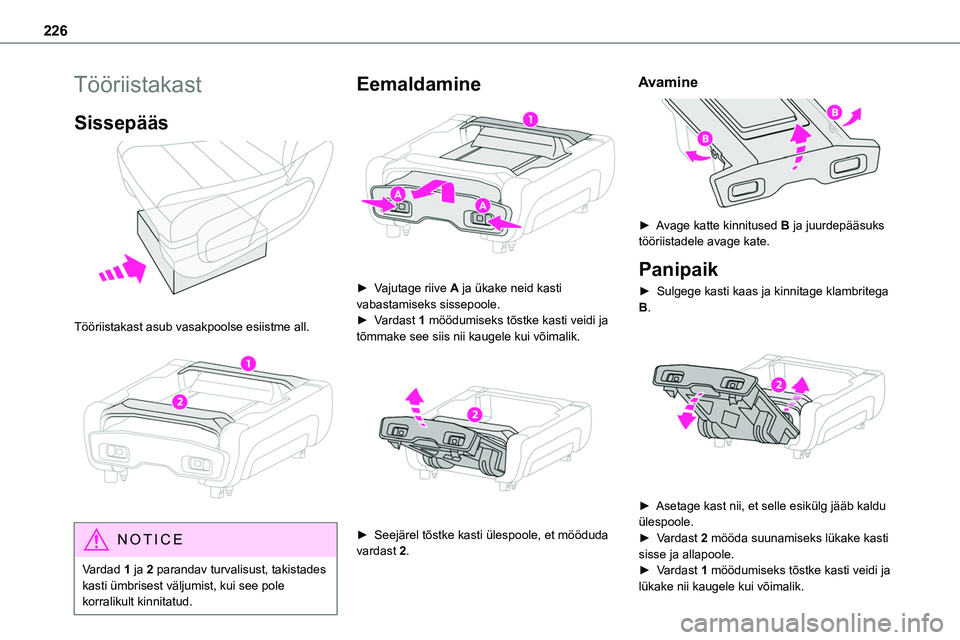

Tööriistakast
Sissepääs

Tööriistakast asub vasakpoolse esiistme all.

NOTIC E
Vardad 1 ja 2 parandav turvalisust, takistades kasti ümbrisest väljumist, kui see pole korralikult kinnitatud.
Eemaldamine

► Vajutage riive A ja ükake neid kasti vabastamiseks sissepoole.► Vardast 1 möödumiseks tõstke kasti veidi ja tõmmake see siis nii kaugele kui võimalik.

► Seejärel tõstke kasti ülespoole, et mööduda vardast 2.
Avamine

► Avage katte kinnitused B ja juurdepääsuks tööriistadele avage kate.
Panipaik
► Sulgege kasti kaas ja kinnitage klambritega B.

► Asetage kast nii, et selle esikülg jääb kaldu ülespoole.► Vardast 2 mööda suunamiseks lükake kasti sisse ja allapoole.► Vardast 1 möödumiseks tõstke kasti veidi ja lükake nii kaugele kui võimalik.

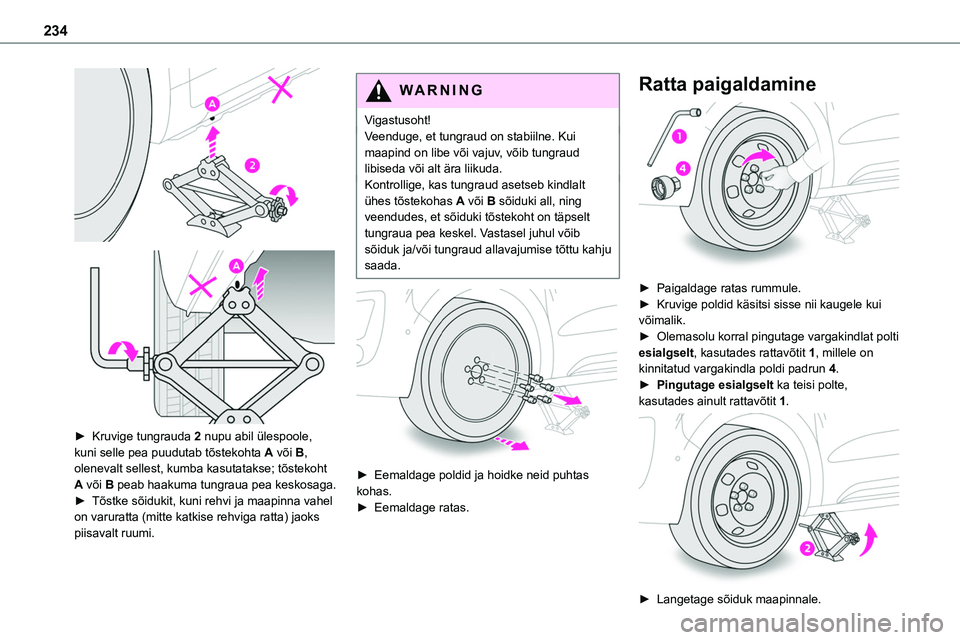

234


► Kruvige tungrauda 2 nupu abil ülespoole, kuni selle pea puudutab tõstekohta A või B, olenevalt sellest, kumba kasutatakse; tõstekoht A või B peab haakuma tungraua pea keskosaga.► Tõstke sõidukit, kuni rehvi ja maapinna vahel on varuratta (mitte katkise rehviga ratta) jaoks piisavalt ruumi.
WARNI NG
Vigastusoht!Veenduge, et tungraud on stabiilne. Kui maapind on libe või vajuv, võib tungraud libiseda või alt ära liikuda.Kontrollige, kas tungraud asetseb kindlalt ühes tõstekohas A või B sõiduki all, ning veendudes, et sõiduki tõstekoht on täpselt
tungraua pea keskel. Vastasel juhul võib sõiduk ja/või tungraud allavajumise tõttu kahju saada.


► Eemaldage poldid ja hoidke neid puhtas kohas.► Eemaldage ratas.
Ratta paigaldamine

► Paigaldage ratas rummule.► Kruvige poldid käsitsi sisse nii kaugele kui võimalik.► Olemasolu korral pingutage vargakindlat polti esialgselt, kasutades rattavõtit 1, millele on kinnitatud vargakindla poldi padrun 4.► Pingutage esialgselt ka teisi polte, kasutades ainult rattavõtit 1.

► Langetage sõiduk maapinnale.
