TOYOTA PROACE VERSO EV 2020 Betriebsanleitungen (in German)

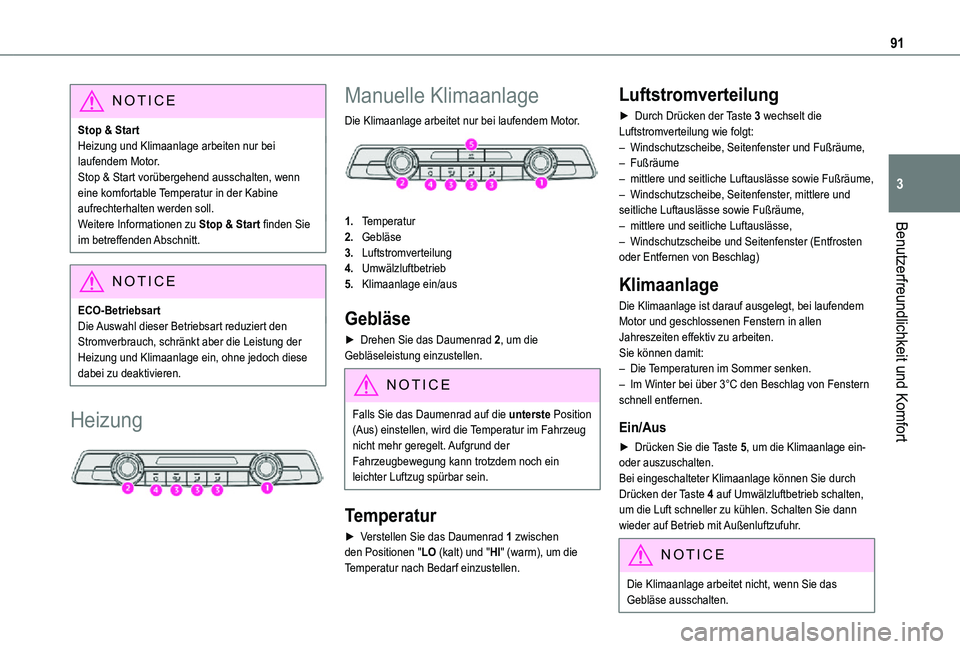

91
Benutzerfreundlichkeit und Komfort
3
NOTIC E
Stop & StartHeizung und Klimaanlage arbeiten nur bei laufendem Motor.Stop & Start vorübergehend ausschalten, wenn eine komfortable Temperatur in der Kabine aufrechterhalten werden soll.Weitere Informationen zu Stop & Start finden Sie im betreffenden Abschnitt.
NOTIC E
ECO-BetriebsartDie Auswahl dieser Betriebsart reduziert den Stromverbrauch, schränkt aber die Leistung der Heizung und Klimaanlage ein, ohne jedoch diese dabei zu deaktivieren.
Heizung

Manuelle Klimaanlage
Die Klimaanlage arbeitet nur bei laufendem Motor.

1.Temperatur
2.Gebläse
3.Luftstromverteilung
4.Umwälzluftbetrieb
5.Klimaanlage ein/aus
Gebläse
► Drehen Sie das Daumenrad 2, um die Gebläseleistung einzustellen.
NOTIC E
Falls Sie das Daumenrad auf die unterste Position (Aus) einstellen, wird die Temperatur im Fahrzeug nicht mehr geregelt. Aufgrund der Fahrzeugbewegung kann trotzdem noch ein leichter Luftzug spürbar sein.
Temperatur
► Verstellen Sie das Daumenrad 1 zwischen den Positionen "LO (kalt) und "HI" (warm), um die Temperatur nach Bedarf einzustellen.
Luftstromverteilung
► Durch Drücken der Taste 3 wechselt die Luftstromverteilung wie folgt:– Windschutzscheibe, Seitenfenster und Fußräume, – Fußräume– mittlere und seitliche Luftauslässe sowie Fußräume,– Windschutzscheibe, Seitenfenster, mittlere und seitliche Luftauslässe sowie Fußräume,– mittlere und seitliche Luftauslässe, – Windschutzscheibe und Seitenfenster (Entfrosten oder Entfernen von Beschlag)
Klimaanlage
Die Klimaanlage ist darauf ausgelegt, bei laufendem Motor und geschlossenen Fenstern in allen Jahreszeiten effektiv zu arbeiten.Sie können damit:– Die Temperaturen im Sommer senken.– Im Winter bei über 3°C den Beschlag von Fenstern schnell entfernen.
Ein/Aus
► Drücken Sie die Taste 5, um die Klimaanlage ein- oder auszuschalten.Bei eingeschalteter Klimaanlage können Sie durch Drücken der Taste 4 auf Umwälzluftbetrieb schalten, um die Luft schneller zu kühlen. Schalten Sie dann wieder auf Betrieb mit Außenluftzufuhr.
NOTIC E
Die Klimaanlage arbeitet nicht, wenn Sie das Gebläse ausschalten.

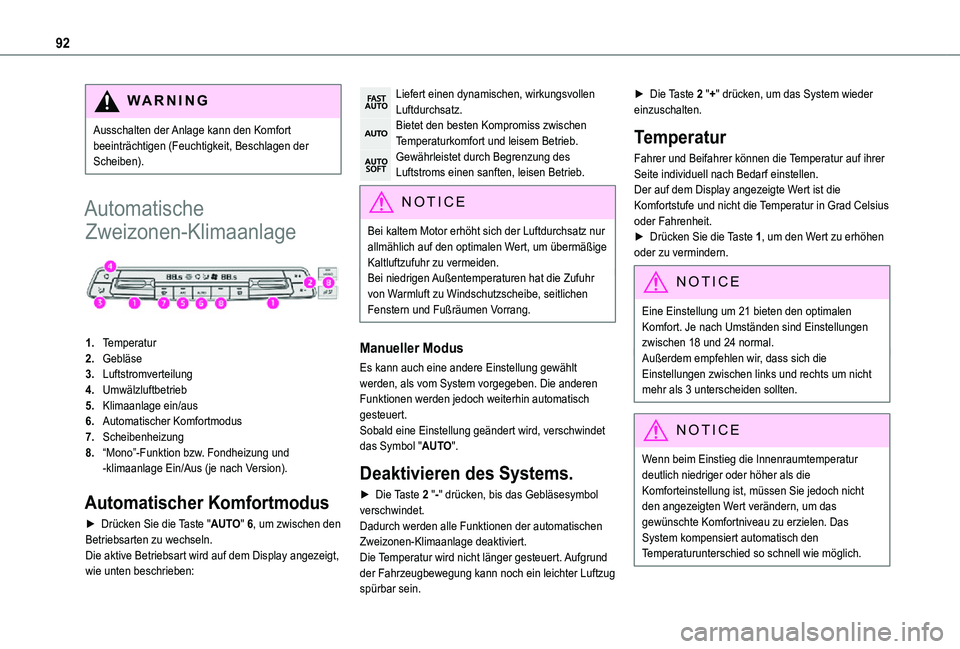

92
WARNI NG
Ausschalten der Anlage kann den Komfort beeinträchtigen (Feuchtigkeit, Beschlagen der Scheiben).
Automatische
Zweizonen-Klimaanlage

1.Temperatur
2.Gebläse
3.Luftstromverteilung
4.Umwälzluftbetrieb
5.Klimaanlage ein/aus
6.Automatischer Komfortmodus
7.Scheibenheizung
8.“Mono”-Funktion bzw. Fondheizung und -klimaanlage Ein/Aus (je nach Version).
Automatischer Komfortmodus
► Drücken Sie die Taste "AUTO" 6, um zwischen den Betriebsarten zu wechseln.
Die aktive Betriebsart wird auf dem Display angezeigt, wie unten beschrieben:
Liefert einen dynamischen, wirkungsvollen Luftdurchsatz.Bietet den besten Kompromiss zwischen Temperaturkomfort und leisem Betrieb.Gewährleistet durch Begrenzung des Luftstroms einen sanften, leisen Betrieb.
NOTIC E
Bei kaltem Motor erhöht sich der Luftdurchsatz nur
allmählich auf den optimalen Wert, um übermäßige Kaltluftzufuhr zu vermeiden.Bei niedrigen Außentemperaturen hat die Zufuhr von Warmluft zu Windschutzscheibe, seitlichen Fenstern und Fußräumen Vorrang.
Manueller Modus
Es kann auch eine andere Einstellung gewählt werden, als vom System vorgegeben. Die anderen Funktionen werden jedoch weiterhin automatisch gesteuert.Sobald eine Einstellung geändert wird, verschwindet das Symbol "AUTO".
Deaktivieren des Systems.
► Die Taste 2 "-" drücken, bis das Gebläsesymbol verschwindet.Dadurch werden alle Funktionen der automatischen Zweizonen-Klimaanlage deaktiviert.Die Temperatur wird nicht länger gesteuert. Aufgrund der Fahrzeugbewegung kann noch ein leichter Luftzug spürbar sein.
► Die Taste 2 "+" drücken, um das System wieder einzuschalten.
Temperatur
Fahrer und Beifahrer können die Temperatur auf ihrer Seite individuell nach Bedarf einstellen.Der auf dem Display angezeigte Wert ist die Komfortstufe und nicht die Temperatur in Grad Celsius oder Fahrenheit.► Drücken Sie die Taste 1, um den Wert zu erhöhen oder zu vermindern.
NOTIC E
Eine Einstellung um 21 bieten den optimalen Komfort. Je nach Umständen sind Einstellungen zwischen 18 und 24 normal.Außerdem empfehlen wir, dass sich die Einstellungen zwischen links und rechts um nicht mehr als 3 unterscheiden sollten.
NOTIC E
Wenn beim Einstieg die Innenraumtemperatur deutlich niedriger oder höher als die Komforteinstellung ist, müssen Sie jedoch nicht den angezeigten Wert verändern, um das gewünschte Komfortniveau zu erzielen. Das System kompensiert automatisch den
Temperaturunterschied so schnell wie möglich.

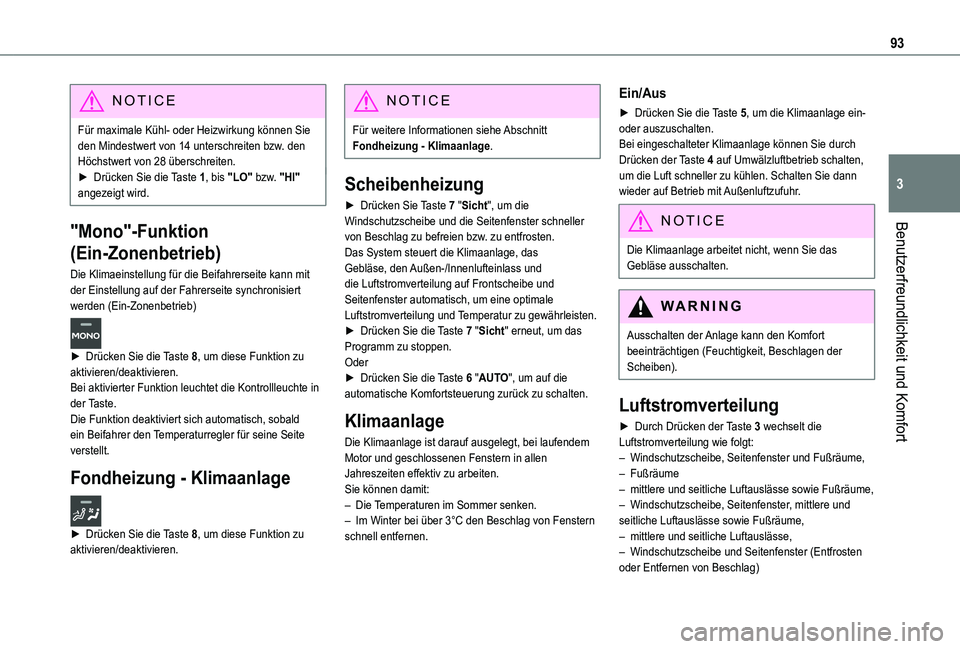

93
Benutzerfreundlichkeit und Komfort
3
NOTIC E
Für maximale Kühl- oder Heizwirkung können Sie den Mindestwert von 14 unterschreiten bzw. den Höchstwert von 28 überschreiten.► Drücken Sie die Taste 1, bis "LO" bzw. "HI" angezeigt wird.
"Mono"-Funktion
(Ein-Zonenbetrieb)
Die Klimaeinstellung für die Beifahrerseite kann mit der Einstellung auf der Fahrerseite synchronisiert werden (Ein-Zonenbetrieb)
► Drücken Sie die Taste 8, um diese Funktion zu aktivieren/deaktivieren.Bei aktivierter Funktion leuchtet die Kontrollleuchte in der Taste.Die Funktion deaktiviert sich automatisch, sobald ein Beifahrer den Temperaturregler für seine Seite
verstellt.
Fondheizung - Klimaanlage
► Drücken Sie die Taste 8, um diese Funktion zu aktivieren/deaktivieren.
NOTIC E
Für weitere Informationen siehe Abschnitt Fondheizung - Klimaanlage.
Scheibenheizung
► Drücken Sie Taste 7 "Sicht", um die Windschutzscheibe und die Seitenfenster schneller von Beschlag zu befreien bzw. zu entfrosten.Das System steuert die Klimaanlage, das Gebläse, den Außen-/Innenlufteinlass und die Luftstromverteilung auf Frontscheibe und Seitenfenster automatisch, um eine optimale Luftstromverteilung und Temperatur zu gewährleisten.► Drücken Sie die Taste 7 "Sicht" erneut, um das Programm zu stoppen.Oder► Drücken Sie die Taste 6 "AUTO", um auf die automatische Komfortsteuerung zurück zu schalten.
Klimaanlage
Die Klimaanlage ist darauf ausgelegt, bei laufendem
Motor und geschlossenen Fenstern in allen Jahreszeiten effektiv zu arbeiten.Sie können damit:– Die Temperaturen im Sommer senken.– Im Winter bei über 3°C den Beschlag von Fenstern schnell entfernen.
Ein/Aus
► Drücken Sie die Taste 5, um die Klimaanlage ein- oder auszuschalten.Bei eingeschalteter Klimaanlage können Sie durch Drücken der Taste 4 auf Umwälzluftbetrieb schalten, um die Luft schneller zu kühlen. Schalten Sie dann wieder auf Betrieb mit Außenluftzufuhr.
NOTIC E
Die Klimaanlage arbeitet nicht, wenn Sie das Gebläse ausschalten.
WARNI NG
Ausschalten der Anlage kann den Komfort beeinträchtigen (Feuchtigkeit, Beschlagen der Scheiben).
Luftstromverteilung
► Durch Drücken der Taste 3 wechselt die Luftstromverteilung wie folgt:– Windschutzscheibe, Seitenfenster und Fußräume, – Fußräume– mittlere und seitliche Luftauslässe sowie Fußräume,– Windschutzscheibe, Seitenfenster, mittlere und seitliche Luftauslässe sowie Fußräume,– mittlere und seitliche Luftauslässe,
– Windschutzscheibe und Seitenfenster (Entfrosten oder Entfernen von Beschlag)

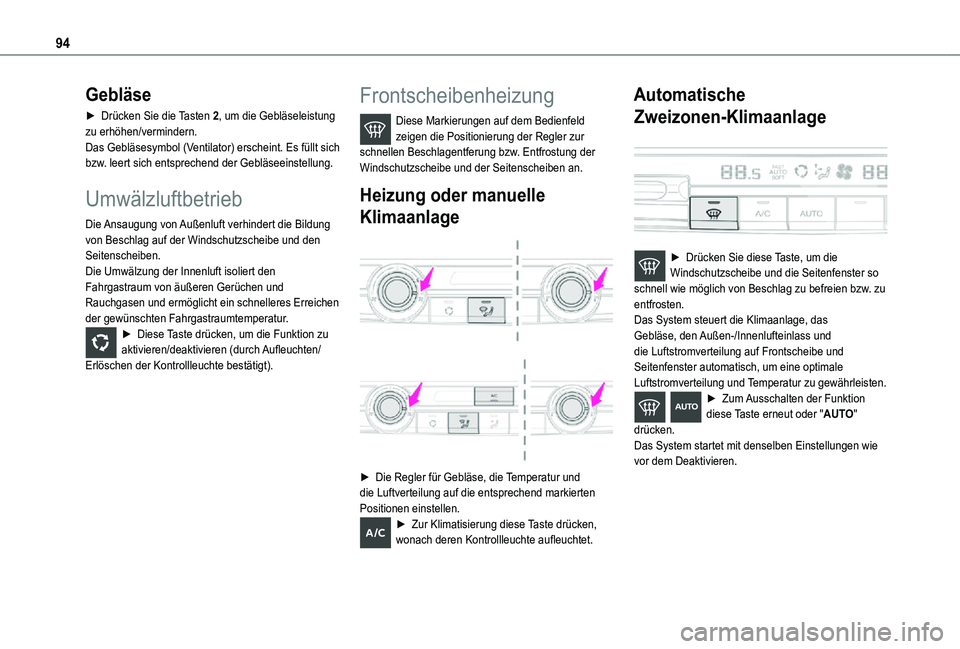

94
Gebläse
► Drücken Sie die Tasten 2, um die Gebläseleistung zu erhöhen/vermindern.Das Gebläsesymbol (Ventilator) erscheint. Es füllt sich bzw. leert sich entsprechend der Gebläseeinstellung.
Umwälzluftbetrieb
Die Ansaugung von Außenluft verhindert die Bildung von Beschlag auf der Windschutzscheibe und den Seitenscheiben.Die Umwälzung der Innenluft isoliert den Fahrgastraum von äußeren Gerüchen und Rauchgasen und ermöglicht ein schnelleres Erreichen der gewünschten Fahrgastraumtemperatur.► Diese Taste drücken, um die Funktion zu aktivieren/deaktivieren (durch Aufleuchten/Erlöschen der Kontrollleuchte bestätigt).
Frontscheibenheizung
Diese Markierungen auf dem Bedienfeld zeigen die Positionierung der Regler zur schnellen Beschlagentferung bzw. Entfrostung der Windschutzscheibe und der Seitenscheiben an.
Heizung oder manuelle
Klimaanlage


► Die Regler für Gebläse, die Temperatur und die Luftverteilung auf die entsprechend markierten Positionen einstellen.► Zur Klimatisierung diese Taste drücken, wonach deren Kontrollleuchte aufleuchtet.
Automatische
Zweizonen-Klimaanlage

► Drücken Sie diese Taste, um die Windschutzscheibe und die Seitenfenster so schnell wie möglich von Beschlag zu befreien bzw. zu entfrosten.Das System steuert die Klimaanlage, das Gebläse, den Außen-/Innenlufteinlass und die Luftstromverteilung auf Frontscheibe und Seitenfenster automatisch, um eine optimale Luftstromverteilung und Temperatur zu gewährleisten.► Zum Ausschalten der Funktion diese Taste erneut oder "AUTO" drücken.Das System startet mit denselben Einstellungen wie vor dem Deaktivieren.

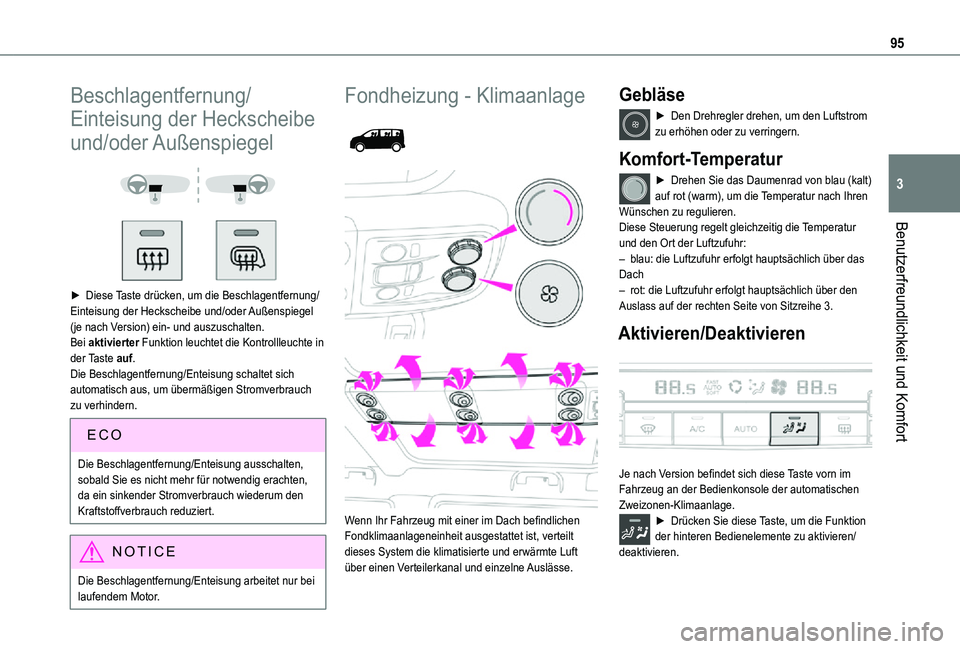

95
Benutzerfreundlichkeit und Komfort
3
Beschlagentfernung/
Einteisung der Heckscheibe
und/oder Außenspiegel


► Diese Taste drücken, um die Beschlagentfernung/Einteisung der Heckscheibe und/oder Außenspiegel (je nach Version) ein- und auszuschalten.Bei aktivierter Funktion leuchtet die Kontrollleuchte in der Taste auf.Die Beschlagentfernung/Enteisung schaltet sich automatisch aus, um übermäßigen Stromverbrauch zu verhindern.
Die Beschlagentfernung/Enteisung ausschalten, sobald Sie es nicht mehr für notwendig erachten, da ein sinkender Stromverbrauch wiederum den Kraftstoffverbrauch reduziert.
NOTIC E
Die Beschlagentfernung/Enteisung arbeitet nur bei laufendem Motor.
Fondheizung - Klimaanlage


Wenn Ihr Fahrzeug mit einer im Dach befindlichen Fondklimaanlageneinheit ausgestattet ist, verteilt dieses System die klimatisierte und erwärmte Luft über einen Verteilerkanal und einzelne Auslässe.
Gebläse
► Den Drehregler drehen, um den Luftstrom zu erhöhen oder zu verringern.
Komfort-Temperatur
► Drehen Sie das Daumenrad von blau (kalt) auf rot (warm), um die Temperatur nach Ihren Wünschen zu regulieren.Diese Steuerung regelt gleichzeitig die Temperatur und den Ort der Luftzufuhr:– blau: die Luftzufuhr erfolgt hauptsächlich über das Dach– rot: die Luftzufuhr erfolgt hauptsächlich über den Auslass auf der rechten Seite von Sitzreihe 3.
Aktivieren/Deaktivieren

Je nach Version befindet sich diese Taste vorn im Fahrzeug an der Bedienkonsole der automatischen Zweizonen-Klimaanlage.► Drücken Sie diese Taste, um die Funktion der hinteren Bedienelemente zu aktivieren/deaktivieren.

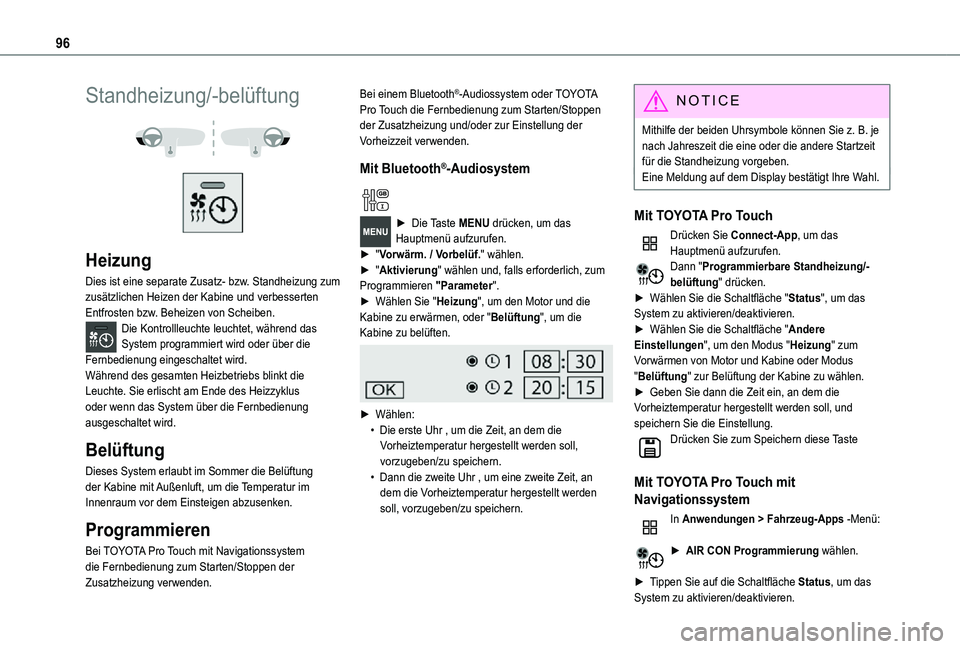

96
Standheizung/-belüftung


Heizung
Dies ist eine separate Zusatz- bzw. Standheizung zum zusätzlichen Heizen der Kabine und verbesserten Entfrosten bzw. Beheizen von Scheiben.Die Kontrollleuchte leuchtet, während das System programmiert wird oder über die Fernbedienung eingeschaltet wird.Während des gesamten Heizbetriebs blinkt die Leuchte. Sie erlischt am Ende des Heizzyklus oder wenn das System über die Fernbedienung ausgeschaltet wird.
Belüftung
Dieses System erlaubt im Sommer die Belüftung der Kabine mit Außenluft, um die Temperatur im Innenraum vor dem Einsteigen abzusenken.
Programmieren
Bei TOYOTA Pro Touch mit Navigationssystem die Fernbedienung zum Starten/Stoppen der Zusatzheizung verwenden.
Bei einem Bluetooth®-Audiossystem oder TOYOTA Pro Touch die Fernbedienung zum Starten/Stoppen der Zusatzheizung und/oder zur Einstellung der Vorheizzeit verwenden.
Mit Bluetooth®-Audiosystem
► Die Taste MENU drücken, um das Hauptmenü aufzurufen. ► "Vorwärm. / Vorbelüf." wählen.► "Aktivierung" wählen und, falls erforderlich, zum Programmieren "Parameter".► Wählen Sie "Heizung", um den Motor und die Kabine zu erwärmen, oder "Belüftung", um die Kabine zu belüften.

► Wählen:• Die erste Uhr , um die Zeit, an dem die Vorheiztemperatur hergestellt werden soll, vorzugeben/zu speichern.• Dann die zweite Uhr , um eine zweite Zeit, an dem die Vorheiztemperatur hergestellt werden soll, vorzugeben/zu speichern.
N OTIC E
Mithilfe der beiden Uhrsymbole können Sie z. B. je nach Jahreszeit die eine oder die andere Startzeit für die Standheizung vorgeben.Eine Meldung auf dem Display bestätigt Ihre Wahl.
Mit TOYOTA Pro Touch
Drücken Sie Connect-App, um das Hauptmenü aufzurufen.Dann "Programmierbare Standheizung/-belüftung" drücken.► Wählen Sie die Schaltfläche "Status", um das System zu aktivieren/deaktivieren.► Wählen Sie die Schaltfläche "Andere Einstellungen", um den Modus "Heizung" zum Vorwärmen von Motor und Kabine oder Modus "Belüftung" zur Belüftung der Kabine zu wählen.► Geben Sie dann die Zeit ein, an dem die Vorheiztemperatur hergestellt werden soll, und speichern Sie die Einstellung.Drücken Sie zum Speichern diese Taste
Mit TOYOTA Pro Touch mit
Navigationssystem
In Anwendungen > Fahrzeug-Apps -Menü:
► AIR CON Programmierung wählen.
► Tippen Sie auf die Schaltfläche Status, um das
System zu aktivieren/deaktivieren.

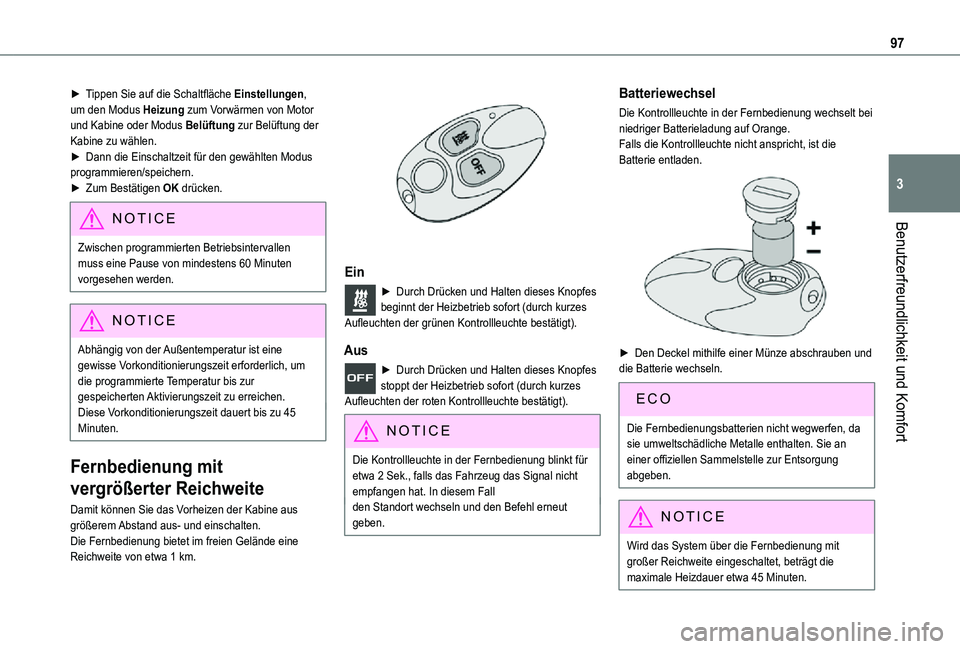

97
Benutzerfreundlichkeit und Komfort
3
► Tippen Sie auf die Schaltfläche Einstellungen, um den Modus Heizung zum Vorwärmen von Motor und Kabine oder Modus Belüftung zur Belüftung der Kabine zu wählen.► Dann die Einschaltzeit für den gewählten Modus programmieren/speichern.► Zum Bestätigen OK drücken.
NOTIC E
Zwischen programmierten Betriebsintervallen muss eine Pause von mindestens 60 Minuten vorgesehen werden.
NOTIC E
Abhängig von der Außentemperatur ist eine gewisse Vorkonditionierungszeit erforderlich, um die programmierte Temperatur bis zur gespeicherten Aktivierungszeit zu erreichen.Diese Vorkonditionierungszeit dauert bis zu 45 Minuten.
Fernbedienung mit
vergrößerter Reichweite
Damit können Sie das Vorheizen der Kabine aus größerem Abstand aus- und einschalten.Die Fernbedienung bietet im freien Gelände eine Reichweite von etwa 1 km.

Ein
► Durch Drücken und Halten dieses Knopfes beginnt der Heizbetrieb sofort (durch kurzes Aufleuchten der grünen Kontrollleuchte bestätigt).
Aus
► Durch Drücken und Halten dieses Knopfes stoppt der Heizbetrieb sofort (durch kurzes Aufleuchten der roten Kontrollleuchte bestätigt).
NOTIC E
Die Kontrollleuchte in der Fernbedienung blinkt für etwa 2 Sek., falls das Fahrzeug das Signal nicht empfangen hat. In diesem Fallden Standort wechseln und den Befehl erneut geben.
Batteriewechsel
Die Kontrollleuchte in der Fernbedienung wechselt bei niedriger Batterieladung auf Orange.Falls die Kontrollleuchte nicht anspricht, ist die Batterie entladen.

► Den Deckel mithilfe einer Münze abschrauben und die Batterie wechseln.
Die Fernbedienungsbatterien nicht wegwerfen, da sie umweltschädliche Metalle enthalten. Sie an
einer offiziellen Sammelstelle zur Entsorgung abgeben.
NOTIC E
Wird das System über die Fernbedienung mit großer Reichweite eingeschaltet, beträgt die maximale Heizdauer etwa 45 Minuten.

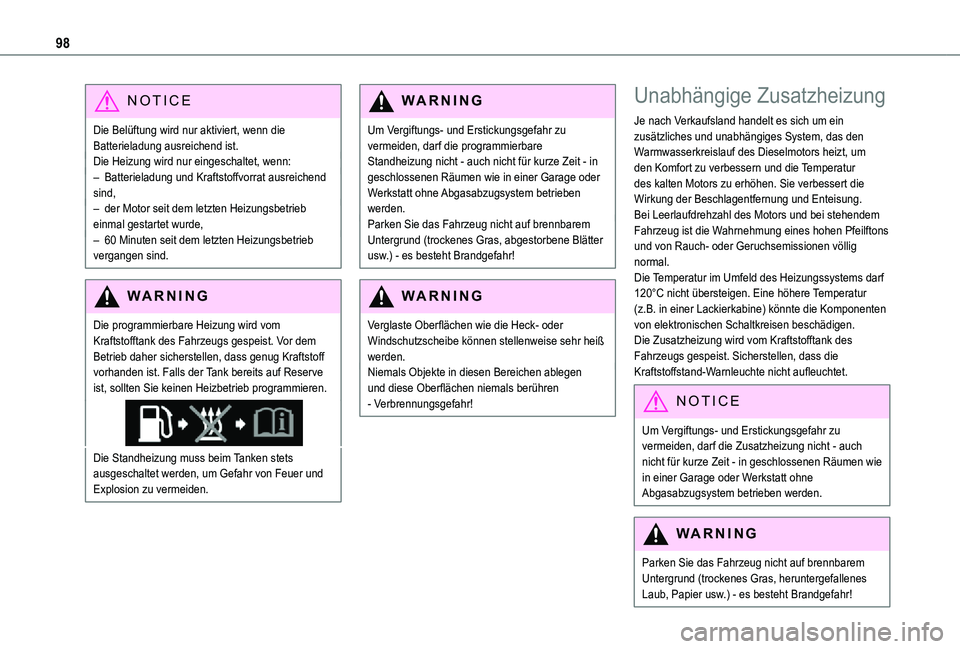

98
NOTIC E
Die Belüftung wird nur aktiviert, wenn die Batterieladung ausreichend ist. Die Heizung wird nur eingeschaltet, wenn: – Batterieladung und Kraftstoffvorrat ausreichend sind,– der Motor seit dem letzten Heizungsbetrieb einmal gestartet wurde,– 60 Minuten seit dem letzten Heizungsbetrieb vergangen sind.
WARNI NG
Die programmierbare Heizung wird vom Kraftstofftank des Fahrzeugs gespeist. Vor dem Betrieb daher sicherstellen, dass genug Kraftstoff vorhanden ist. Falls der Tank bereits auf Reserve ist, sollten Sie keinen Heizbetrieb programmieren.
Die Standheizung muss beim Tanken stets ausgeschaltet werden, um Gefahr von Feuer und Explosion zu vermeiden.
WARNI NG
Um Vergiftungs- und Erstickungsgefahr zu vermeiden, darf die programmierbare Standheizung nicht - auch nicht für kurze Zeit - in geschlossenen Räumen wie in einer Garage oder Werkstatt ohne Abgasabzugsystem betrieben werden.Parken Sie das Fahrzeug nicht auf brennbarem Untergrund (trockenes Gras, abgestorbene Blätter usw.) - es besteht Brandgefahr!
WARNI NG
Verglaste Oberflächen wie die Heck- oder Windschutzscheibe können stellenweise sehr heiß werden.Niemals Objekte in diesen Bereichen ablegen und diese Oberflächen niemals berühren - Verbrennungsgefahr!
Unabhängige Zusatzheizung
Je nach Verkaufsland handelt es sich um ein zusätzliches und unabhängiges System, das den Warmwasserkreislauf des Dieselmotors heizt, um den Komfort zu verbessern und die Temperatur des kalten Motors zu erhöhen. Sie verbessert die Wirkung der Beschlagentfernung und Enteisung. Bei Leerlaufdrehzahl des Motors und bei stehendem Fahrzeug ist die Wahrnehmung eines hohen Pfeilftons und von Rauch- oder Geruchsemissionen völlig normal.Die Temperatur im Umfeld des Heizungssystems darf 120°C nicht übersteigen. Eine höhere Temperatur (z.B. in einer Lackierkabine) könnte die Komponenten von elektronischen Schaltkreisen beschädigen.Die Zusatzheizung wird vom Kraftstofftank des Fahrzeugs gespeist. Sicherstellen, dass die Kraftstoffstand-Warnleuchte nicht aufleuchtet.
NOTIC E
Um Vergiftungs- und Erstickungsgefahr zu vermeiden, darf die Zusatzheizung nicht - auch nicht für kurze Zeit - in geschlossenen Räumen wie in einer Garage oder Werkstatt ohne Abgasabzugsystem betrieben werden.
WARNI NG
Parken Sie das Fahrzeug nicht auf brennbarem Untergrund (trockenes Gras, heruntergefallenes Laub, Papier usw.) - es besteht Brandgefahr!

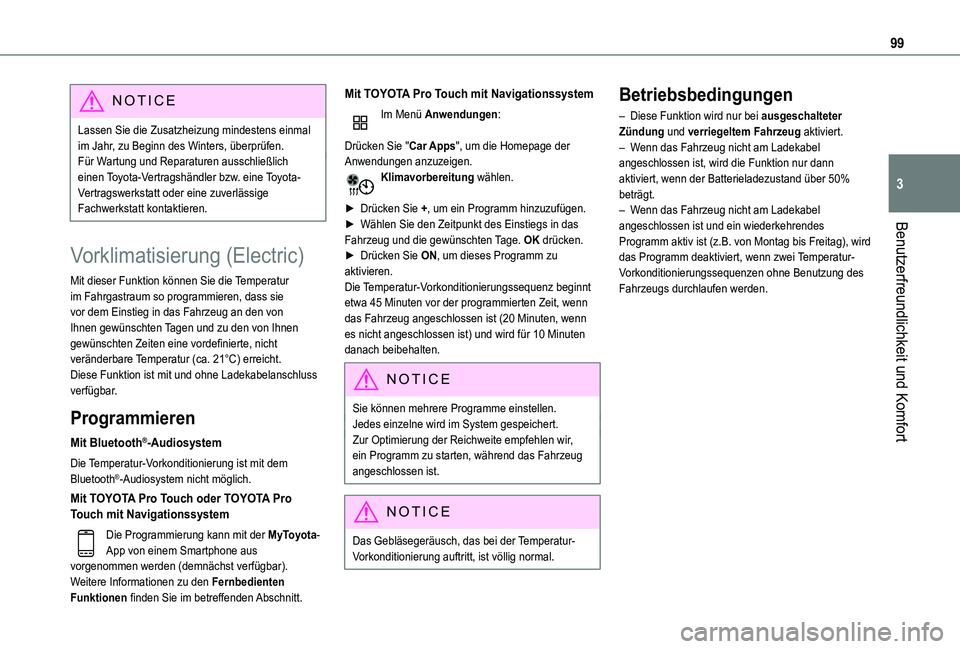

99
Benutzerfreundlichkeit und Komfort
3
NOTIC E
Lassen Sie die Zusatzheizung mindestens einmal im Jahr, zu Beginn des Winters, überprüfen.Für Wartung und Reparaturen ausschließlich einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
Vorklimatisierung (Electric)
Mit dieser Funktion können Sie die Temperatur im Fahrgastraum so programmieren, dass sie vor dem Einstieg in das Fahrzeug an den von Ihnen gewünschten Tagen und zu den von Ihnen gewünschten Zeiten eine vordefinierte, nicht veränderbare Temperatur (ca. 21°C) erreicht.Diese Funktion ist mit und ohne Ladekabelanschluss verfügbar.
Programmieren
Mit Bluetooth®-Audiosystem
Die Temperatur-Vorkonditionierung ist mit dem Bluetooth®-Audiosystem nicht möglich.
Mit TOYOTA Pro Touch oder TOYOTA Pro Touch mit Navigationssystem
Die Programmierung kann mit der MyToyota-App von einem Smartphone aus vorgenommen werden (demnächst verfügbar).Weitere Informationen zu den Fernbedienten
Funktionen finden Sie im betreffenden Abschnitt.
Mit TOYOTA Pro Touch mit Navigationssystem
Im Menü Anwendungen:
Drücken Sie "Car Apps", um die Homepage der Anwendungen anzuzeigen.Klimavorbereitung wählen.
► Drücken Sie +, um ein Programm hinzuzufügen.► Wählen Sie den Zeitpunkt des Einstiegs in das Fahrzeug und die gewünschten Tage. OK drücken.► Drücken Sie ON, um dieses Programm zu aktivieren.Die Temperatur-Vorkonditionierungssequenz beginnt etwa 45 Minuten vor der programmierten Zeit, wenn das Fahrzeug angeschlossen ist (20 Minuten, wenn es nicht angeschlossen ist) und wird für 10 Minuten danach beibehalten.
NOTIC E
Sie können mehrere Programme einstellen.Jedes einzelne wird im System gespeichert.Zur Optimierung der Reichweite empfehlen wir, ein Programm zu starten, während das Fahrzeug angeschlossen ist.
NOTIC E
Das Gebläsegeräusch, das bei der Temperatur-
Vorkonditionierung auftritt, ist völlig normal.
Betriebsbedingungen
– Diese Funktion wird nur bei ausgeschalteter Zündung und verriegeltem Fahrzeug aktiviert.– Wenn das Fahrzeug nicht am Ladekabel angeschlossen ist, wird die Funktion nur dann aktiviert, wenn der Batterieladezustand über 50% beträgt.– Wenn das Fahrzeug nicht am Ladekabel angeschlossen ist und ein wiederkehrendes Programm aktiv ist (z.B. von Montag bis Freitag), wird das Programm deaktiviert, wenn zwei Temperatur-Vorkonditionierungssequenzen ohne Benutzung des Fahrzeugs durchlaufen werden.

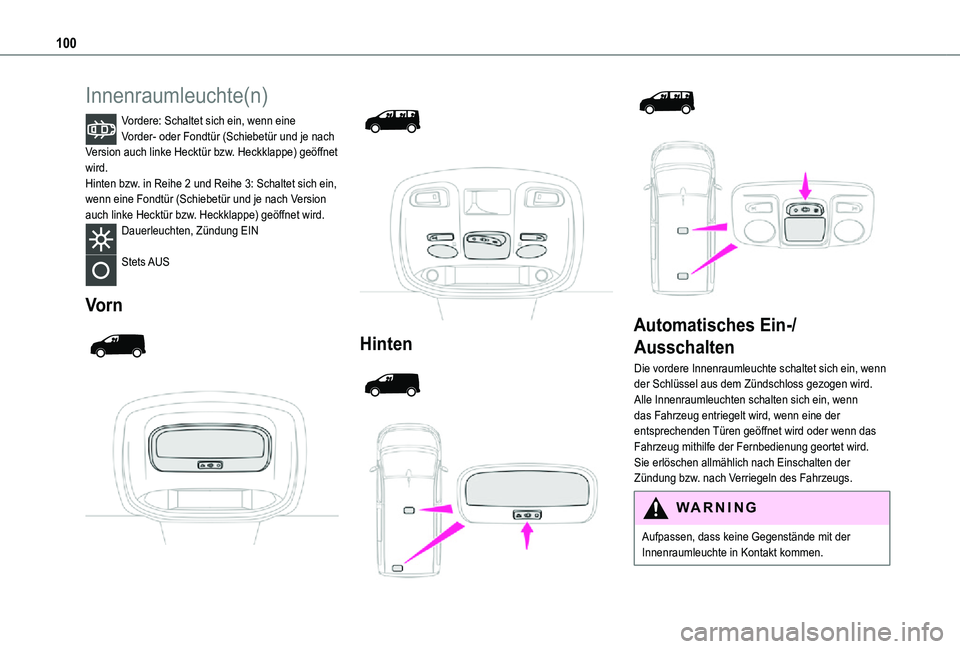

100
Innenraumleuchte(n)
Vordere: Schaltet sich ein, wenn eine Vorder- oder Fondtür (Schiebetür und je nach Version auch linke Hecktür bzw. Heckklappe) geöffnet wird.Hinten bzw. in Reihe 2 und Reihe 3: Schaltet sich ein, wenn eine Fondtür (Schiebetür und je nach Version auch linke Hecktür bzw. Heckklappe) geöffnet wird.Dauerleuchten, Zündung EIN
Stets AUS
Vorn





Hinten




Automatisches Ein-/
Ausschalten
Die vordere Innenraumleuchte schaltet sich ein, wenn der Schlüssel aus dem Zündschloss gezogen wird.Alle Innenraumleuchten schalten sich ein, wenn das Fahrzeug entriegelt wird, wenn eine der entsprechenden Türen geöffnet wird oder wenn das Fahrzeug mithilfe der Fernbedienung geortet wird. Sie erlöschen allmählich nach Einschalten der Zündung bzw. nach Verriegeln des Fahrzeugs.
WARNI NG
Aufpassen, dass keine Gegenstände mit der Innenraumleuchte in Kontakt kommen.
