V prípade poruchy
8

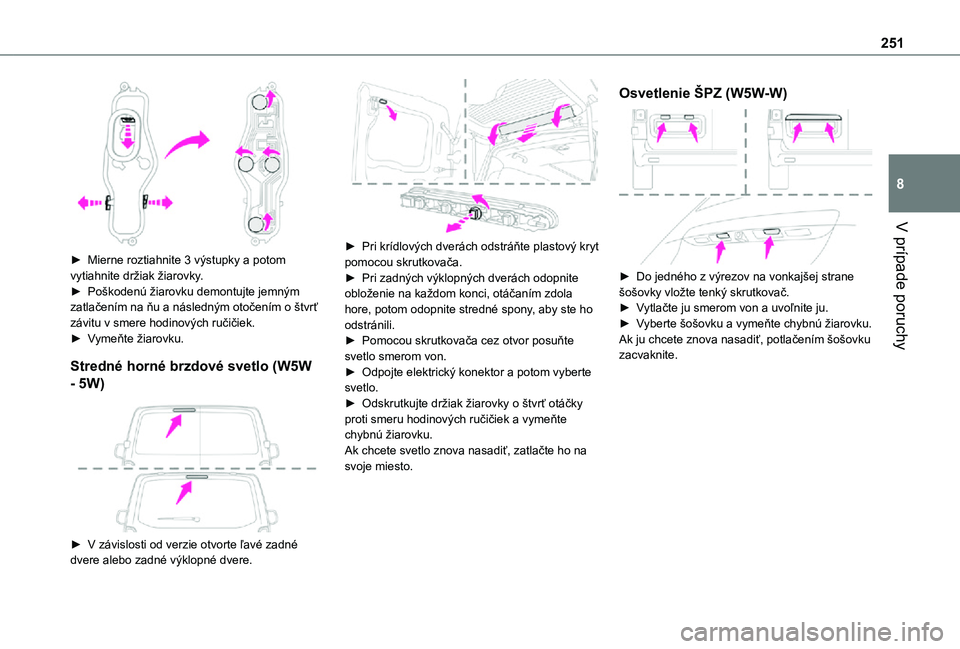

► Mierne roztiahnite 3 výstupky a potom vytiahnite držiak žiarovky.► Poškodenú žiarovku demontujte jemným zatlačením na ňu a následným otočením o štvrť závitu v smere hodinových ručičiek.► Vymeňte žiarovku.
Stredné horné brzdové svetlo (W5W
- 5W)
► V závislosti od verzie otvorte ľavé zadné dvere alebo zadné výklopné dvere.
► Pri krídlových dverách odstráňte plastový kryt pomocou skrutkovača.► Pri zadných výklopných dverách odopnite obloženie na každom konci, otáčaním zdola hore, potom odopnite stredné spony, aby ste ho odstránili.► Pomocou skrutkovača cez otvor posuňte svetlo smerom von.► Odpojte elektrický konektor a potom vyberte svetlo.► Odskrutkujte držiak žiarovky o štvrť otáčky proti smeru hodinových ručičiek a vymeňte chybnú žiarovku.Ak chcete svetlo znova nasadiť, zatlačte ho na svoje miesto.
Osvetlenie ŠPZ (W5W-W)
► Do jedného z výrezov na vonkajšej strane šošovky vložte tenký skrutkovač.► Vytlačte ju smerom von a uvoľnite ju.► Vyberte šošovku a vymeňte chybnú žiarovku.Ak ju chcete znova nasadiť, potlačením šošovku zacvaknite.
Page 252 of 360

252

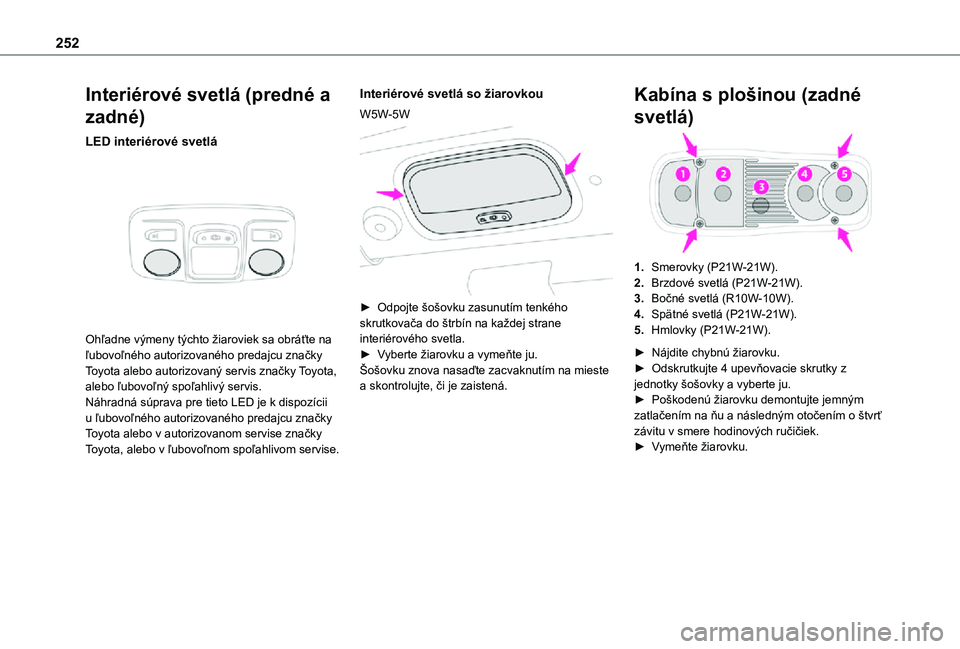

Interiérové svetlá (predné a
zadné)
LED interiérové svetlá
Ohľadne výmeny týchto žiaroviek sa obráťte na ľubovoľného autorizovaného predajcu značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.Náhradná súprava pre tieto LED je k dispozícii u ľubovoľného autorizovaného predajcu značky Toyota alebo v autorizovanom servise značky
Toyota, alebo v ľubovoľnom spoľahlivom servise.
Interiérové svetlá so žiarovkou
W5W-5W
► Odpojte šošovku zasunutím tenkého skrutkovača do štrbín na každej strane interiérového svetla.► Vyberte žiarovku a vymeňte ju.Šošovku znova nasaďte zacvaknutím na mieste a skontrolujte, či je zaistená.
Kabína s plošinou (zadné
svetlá)
1.Smerovky (P21W-21W).
2.Brzdové svetlá (P21W-21W).
3.Bočné svetlá (R10W-10W).
4.Spätné svetlá (P21W-21W).
5.Hmlovky (P21W-21W).
► Nájdite chybnú žiarovku.► Odskrutkujte 4 upevňovacie skrutky z jednotky šošovky a vyberte ju.► Poškodenú žiarovku demontujte jemným zatlačením na ňu a následným otočením o štvrť závitu v smere hodinových ručičiek.
► Vymeňte žiarovku.
Page 253 of 360

253
V prípade poruchy
8

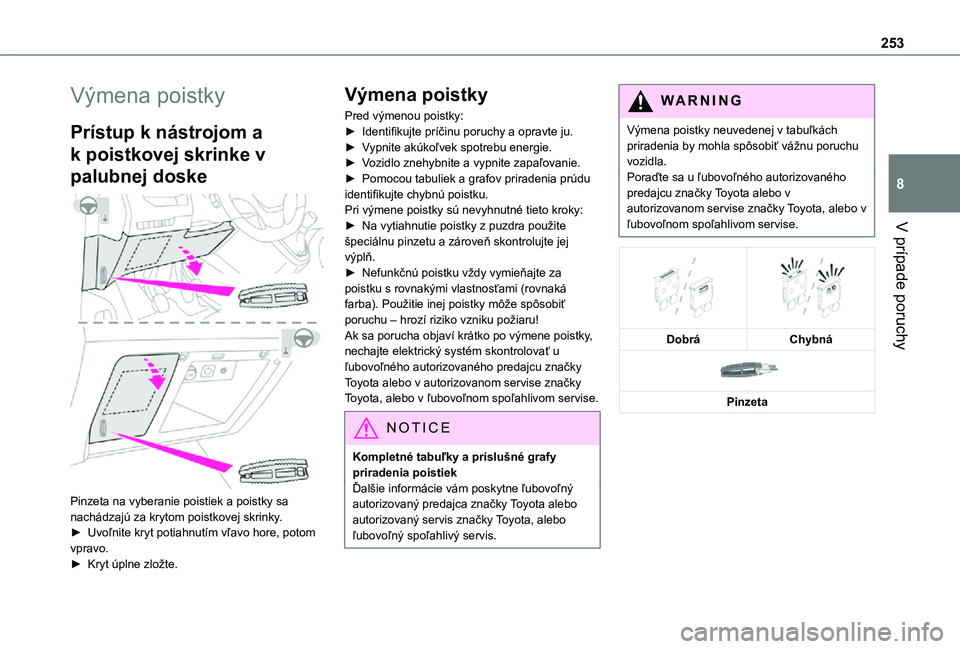

Výmena poistky
Prístup k nástrojom a
k poistkovej skrinke v
palubnej doske
Pinzeta na vyberanie poistiek a poistky sa nachádzajú za krytom poistkovej skrinky.► Uvoľnite kryt potiahnutím vľavo hore, potom vpravo.► Kryt úplne zložte.
Výmena poistky
Pred výmenou poistky:► Identifikujte príčinu poruchy a opravte ju.► Vypnite akúkoľvek spotrebu energie.► Vozidlo znehybnite a vypnite zapaľovanie.► Pomocou tabuliek a grafov priradenia prúdu identifikujte chybnú poistku.Pri výmene poistky sú nevyhnutné tieto kroky:► Na vytiahnutie poistky z puzdra použite špeciálnu pinzetu a zároveň skontrolujte jej výplň.► Nefunkčnú poistku vždy vymieňajte za poistku s rovnakými vlastnosťami (rovnaká farba). Použitie inej poistky môže spôsobiť poruchu – hrozí riziko vzniku požiaru!Ak sa porucha objaví krátko po výmene poistky, nechajte elektrický systém skontrolovať u ľubovoľného autorizovaného predajcu značky Toyota alebo v autorizovanom servise značky Toyota, alebo v ľubovoľnom spoľahlivom servise.
NOTIC E
Kompletné tabuľky a príslušné grafy priradenia poistiekĎalšie informácie vám poskytne ľubovoľný autorizovaný predajca značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.
WARNI NG
Výmena poistky neuvedenej v tabuľkách priradenia by mohla spôsobiť vážnu poruchu vozidla.Poraďte sa u ľubovoľného autorizovaného predajcu značky Toyota alebo v autorizovanom servise značky Toyota, alebo v ľubovoľnom spoľahlivom servise.
DobráChybná
Pinzeta
Page 254 of 360

254

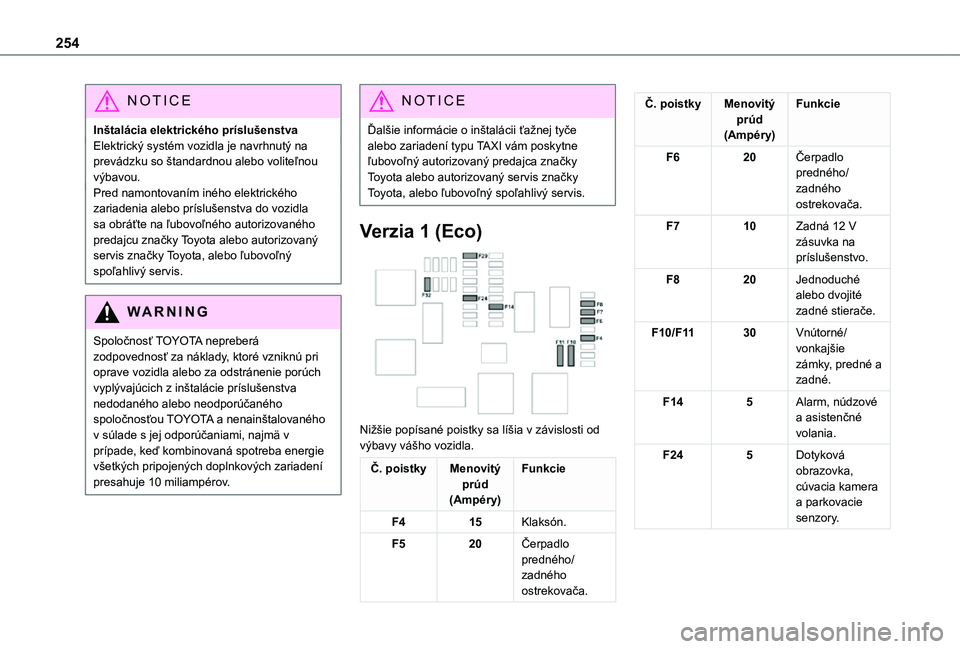

NOTIC E
Inštalácia elektrického príslušenstvaElektrický systém vozidla je navrhnutý na prevádzku so štandardnou alebo voliteľnou výbavou.Pred namontovaním iného elektrického zariadenia alebo príslušenstva do vozidla sa obráťte na ľubovoľného autorizovaného predajcu značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.
WARNI NG
Spoločnosť TOYOTA nepreberá zodpovednosť za náklady, ktoré vzniknú pri oprave vozidla alebo za odstránenie porúch vyplývajúcich z inštalácie príslušenstva nedodaného alebo neodporúčaného spoločnosťou TOYOTA a nenainštalovaného v súlade s jej odporúčaniami, najmä v prípade, keď kombinovaná spotreba energie všetkých pripojených doplnkových zariadení presahuje 10 miliampérov.
NOTIC E
Ďalšie informácie o inštalácii ťažnej tyče alebo zariadení typu TAXI vám poskytne ľubovoľný autorizovaný predajca značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.
Verzia 1 (Eco)
Nižšie popísané poistky sa líšia v závislosti od
výbavy vášho vozidla.
Č. poistkyMenovitý prúd(Ampéry)
Funkcie
F415Klaksón.
F520Čerpadlo predného/zadného ostrekovača.
Č. poistkyMenovitý prúd(Ampéry)
Funkcie
F620Čerpadlo predného/zadného ostrekovača.
F710Zadná 12 V zásuvka na príslušenstvo.
F820Jednoduché alebo dvojité zadné stierače.
F10/F1130Vnútorné/vonkajšie zámky, predné a zadné.
F145Alarm, núdzové a asistenčné volania.
F245Dotyková obrazovka, cúvacia kamera a parkovacie senzory.
Page 255 of 360

255
V prípade poruchy
8

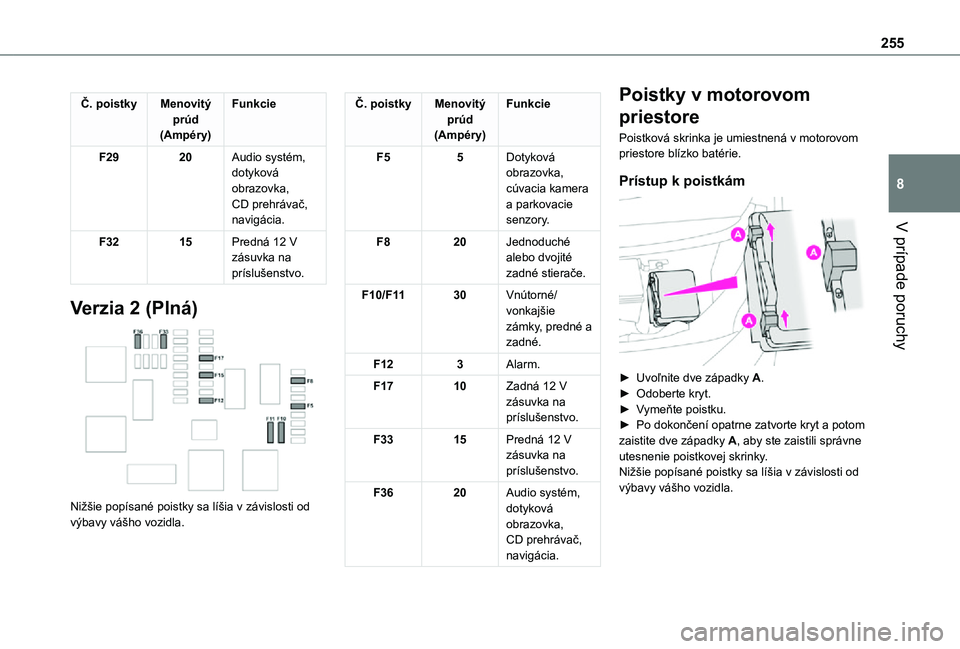

Č. poistkyMenovitý prúd(Ampéry)
Funkcie
F2920Audio systém, dotyková obrazovka, CD prehrávač, navigácia.
F3215Predná 12 V zásuvka na príslušenstvo.
Verzia 2 (Plná)
Nižšie popísané poistky sa líšia v závislosti od výbavy vášho vozidla.
Č. poistkyMenovitý prúd(Ampéry)
Funkcie
F55Dotyková obrazovka, cúvacia kamera a parkovacie senzory.
F820Jednoduché alebo dvojité zadné stierače.
F10/F1130Vnútorné/vonkajšie zámky, predné a zadné.
F123Alarm.
F1710Zadná 12 V zásuvka na príslušenstvo.
F3315Predná 12 V
zásuvka na príslušenstvo.
F3620Audio systém, dotyková obrazovka, CD prehrávač,
navigácia.
Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovom priestore blízko batérie.
Prístup k poistkám
► Uvoľnite dve západky A.► Odoberte kryt.► Vymeňte poistku.► Po dokončení opatrne zatvorte kryt a potom zaistite dve západky A, aby ste zaistili správne
utesnenie poistkovej skrinky.Nižšie popísané poistky sa líšia v závislosti od výbavy vášho vozidla.
Page 256 of 360

256

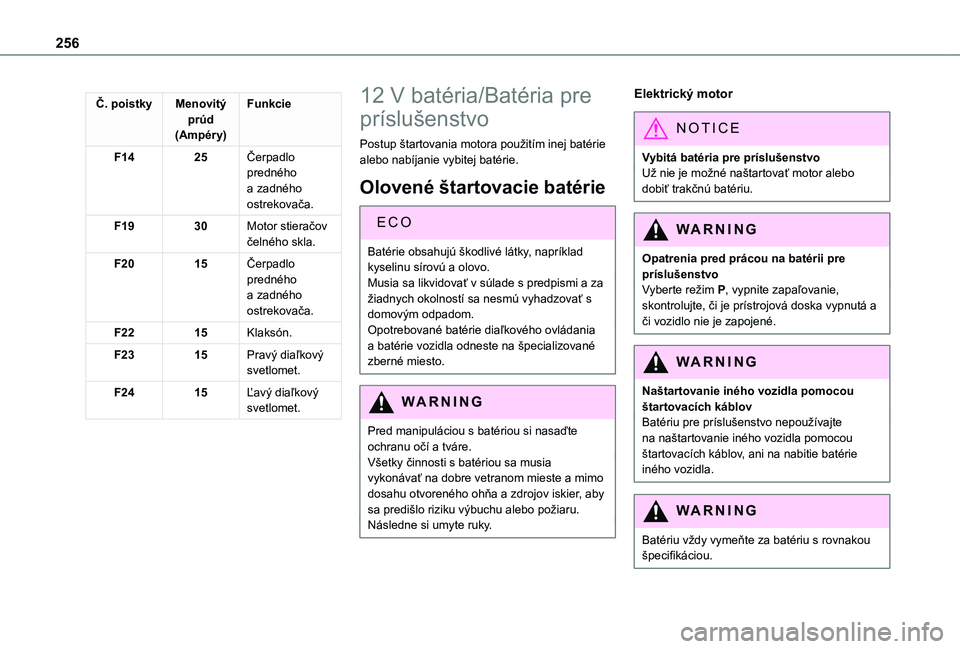

Č. poistkyMenovitý prúd(Ampéry)
Funkcie
F1425Čerpadlo predného a zadného ostrekovača.
F1930Motor stieračov čelného skla.
F2015Čerpadlo predného a zadného ostrekovača.
F2215Klaksón.
F2315Pravý diaľkový svetlomet.
F2415Ľavý diaľkový svetlomet.
12 V batéria/Batéria pre
príslušenstvo
Postup štartovania motora použitím inej batérie alebo nabíjanie vybitej batérie.
Olovené štartovacie batérie
ECO
Batérie obsahujú škodlivé látky, napríklad kyselinu sírovú a olovo.Musia sa likvidovať v súlade s predpismi a za žiadnych okolností sa nesmú vyhadzovať s domovým odpadom.Opotrebované batérie diaľkového ovládania a batérie vozidla odneste na špecializované zberné miesto.
WARNI NG
Pred manipuláciou s batériou si nasaďte ochranu očí a tváre.Všetky činnosti s batériou sa musia vykonávať na dobre vetranom mieste a mimo dosahu otvoreného ohňa a zdrojov iskier, aby sa predišlo riziku výbuchu alebo požiaru.Následne si umyte ruky.
Elektrický motor
NOTIC E
Vybitá batéria pre príslušenstvoUž nie je možné naštartovať motor alebo dobiť trakčnú batériu.
WARNI NG
Opatrenia pred prácou na batérii pre príslušenstvoVyberte režim P, vypnite zapaľovanie, skontrolujte, či je prístrojová doska vypnutá a či vozidlo nie je zapojené.
WARNI NG
Naštartovanie iného vozidla pomocou štartovacích káblovBatériu pre príslušenstvo nepoužívajte na naštartovanie iného vozidla pomocou štartovacích káblov, ani na nabitie batérie iného vozidla.
WARNI NG
Batériu vždy vymeňte za batériu s rovnakou špecifikáciou.
Page 257 of 360

257
V prípade poruchy
8

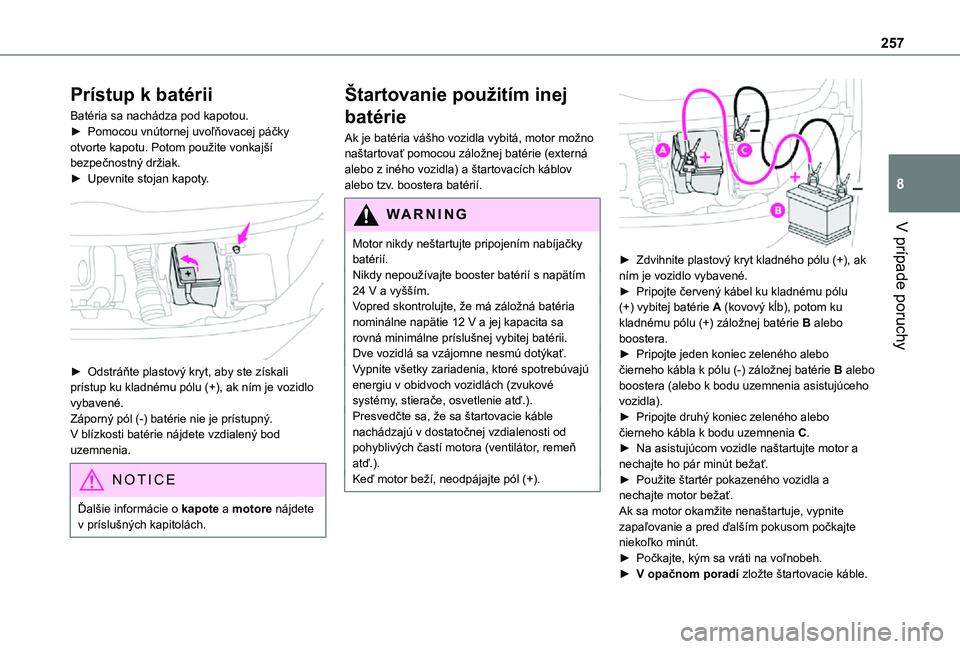

Prístup k batérii
Batéria sa nachádza pod kapotou.► Pomocou vnútornej uvoľňovacej páčky otvorte kapotu. Potom použite vonkajší bezpečnostný držiak.► Upevnite stojan kapoty.
► Odstráňte plastový kryt, aby ste získali prístup ku kladnému pólu (+), ak ním je vozidlo vybavené.Záporný pól (-) batérie nie je prístupný.V blízkosti batérie nájdete vzdialený bod
uzemnenia.
NOTIC E
Ďalšie informácie o kapote a motore nájdete v príslušných kapitolách.
Štartovanie použitím inej
batérie
Ak je batéria vášho vozidla vybitá, motor možno naštartovať pomocou záložnej batérie (externá alebo z iného vozidla) a štartovacích káblov alebo tzv. boostera batérií.
WARNI NG
Motor nikdy neštartujte pripojením nabíjačky batérií.Nikdy nepoužívajte booster batérií s napätím 24 V a vyšším.Vopred skontrolujte, že má záložná batéria nominálne napätie 12 V a jej kapacita sa rovná minimálne príslušnej vybitej batérii.Dve vozidlá sa vzájomne nesmú dotýkať.Vypnite všetky zariadenia, ktoré spotrebúvajú energiu v obidvoch vozidlách (zvukové systémy, stierače, osvetlenie atď.).Presvedčte sa, že sa štartovacie káble nachádzajú v dostatočnej vzdialenosti od pohyblivých častí motora (ventilátor, remeň atď.).Keď motor beží, neodpájajte pól (+).
► Zdvihnite plastový kryt kladného pólu (+), ak ním je vozidlo vybavené.► Pripojte červený kábel ku kladnému pólu (+) vybitej batérie A (kovový kĺb), potom ku kladnému pólu (+) záložnej batérie B alebo boostera.► Pripojte jeden koniec zeleného alebo čierneho kábla k pólu (-) záložnej batérie B alebo boostera (alebo k bodu uzemnenia asistujúceho vozidla).► Pripojte druhý koniec zeleného alebo čierneho kábla k bodu uzemnenia C.► Na asistujúcom vozidle naštartujte motor a nechajte ho pár minút bežať.► Použite štartér pokazeného vozidla a nechajte motor bežať.Ak sa motor okamžite nenaštartuje, vypnite zapaľovanie a pred ďalším pokusom počkajte niekoľko minút.► Počkajte, kým sa vráti na voľnobeh.► V opačnom poradí zložte štartovacie káble.
Page 258 of 360

258

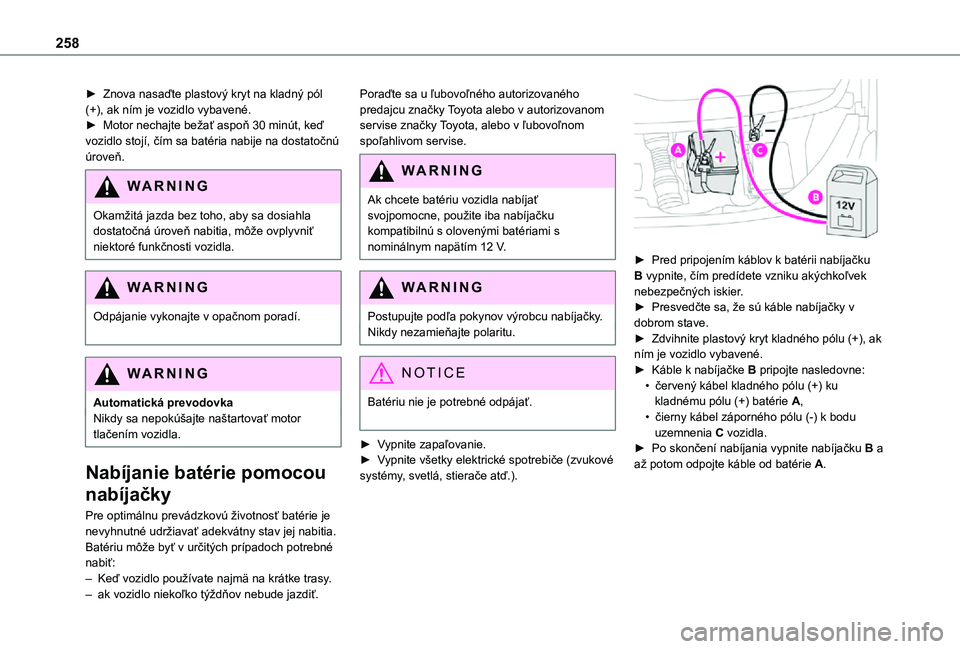

► Znova nasaďte plastový kryt na kladný pól (+), ak ním je vozidlo vybavené.► Motor nechajte bežať aspoň 30 minút, keď vozidlo stojí, čím sa batéria nabije na dostatočnú úroveň.
WARNI NG
Okamžitá jazda bez toho, aby sa dosiahla dostatočná úroveň nabitia, môže ovplyvniť
niektoré funkčnosti vozidla.
WARNI NG
Odpájanie vykonajte v opačnom poradí.
WARNI NG
Automatická prevodovkaNikdy sa nepokúšajte naštartovať motor tlačením vozidla.
Nabíjanie batérie pomocou
nabíjačky
Pre optimálnu prevádzkovú životnosť batérie je nevyhnutné udržiavať adekvátny stav jej nabitia.
Batériu môže byť v určitých prípadoch potrebné nabiť:– Keď vozidlo používate najmä na krátke trasy.– ak vozidlo niekoľko týždňov nebude jazdiť.
Poraďte sa u ľubovoľného autorizovaného predajcu značky Toyota alebo v autorizovanom servise značky Toyota, alebo v ľubovoľnom spoľahlivom servise.
WARNI NG
Ak chcete batériu vozidla nabíjať svojpomocne, použite iba nabíjačku kompatibilnú s olovenými batériami s
nominálnym napätím 12 V.
WARNI NG
Postupujte podľa pokynov výrobcu nabíjačky.Nikdy nezamieňajte polaritu.
NOTIC E
Batériu nie je potrebné odpájať.
► Vypnite zapaľovanie.► Vypnite všetky elektrické spotrebiče (zvukové systémy, svetlá, stierače atď.).
► Pred pripojením káblov k batérii nabíjačku B vypnite, čím predídete vzniku akýchkoľvek nebezpečných iskier.► Presvedčte sa, že sú káble nabíjačky v dobrom stave.► Zdvihnite plastový kryt kladného pólu (+), ak ním je vozidlo vybavené.► Káble k nabíjačke B pripojte nasledovne:• červený kábel kladného pólu (+) ku kladnému pólu (+) batérie A,• čierny kábel záporného pólu (-) k bodu uzemnenia C vozidla.► Po skončení nabíjania vypnite nabíjačku B a až potom odpojte káble od batérie A.
Page 259 of 360

259
V prípade poruchy
8
WARNI NG
Ak je tento štítok prítomný, používajte iba 12 V nabíjačku, čím predídete nezvratnému poškodeniu elektrických súčastí.
24V
12V
WARNI NG
Nikdy sa nepokúšajte nabíjať zamrznutú batériu – hrozí riziko výbuchu!Po zamrznutí batérie si ju dajte skontrolovať u ľubovoľného autorizovaného predajcu značky Toyota alebo v autorizovanom servise značky Toyota, alebo v ľubovoľnom spoľahlivom servise, kde overia, či nedošlo k poškodeniu jej vnútorných súčastí a prasknutiu obalu, čo by znamenalo riziko úniku toxických a korozívnych kyselín.
Odpojenie batérie
Aby sa zachoval dostatočný stav nabitia na naštartovanie motora, odporúčame odpojiť batériu, ak sa vozidlo dlhšiu dobu nebude používať.Pred odpojením batérie:► Zatvorte všetky otvory (dvere, zadné výklopné dvere, okná).► Vypnite všetky zariadenia, ktoré spotrebúvajú elektrickú energiu (audio systém, stierače, svetlá atď.).► Vypnite zapaľovanie a počkajte 4 minúty.Po prístupe k batérii je potrebné odpojiť iba kladný pól (+).
Rýchloupínacia príchytka svorky
Odpojenie svorky (+)
► V závislosti od výbavy zdvihnite plastový kryt na svorke (+).
► Úplne zdvihnite páčku A, aby sa uvoľnila príchytka B.► Zdvihnutím odoberte príchytku B.
Opätovné pripojenie svorky (+)
► Úplne zdvihnite páčku A.► Znova nasaďte otvorenú príchytku B na svorku (+).► Príchytku B potlačte úplne dolu.► Spustením páčky A zaistite príchytku B.► V závislosti od výbavy stlačte plastový kryt na svorke (+).
WARNI NG
Páčku nestláčajte nasilu, pretože príchytka sa nezaistí, ak nie je správne umiestnená; celý postup začnite znova.
Page 260 of 360

260

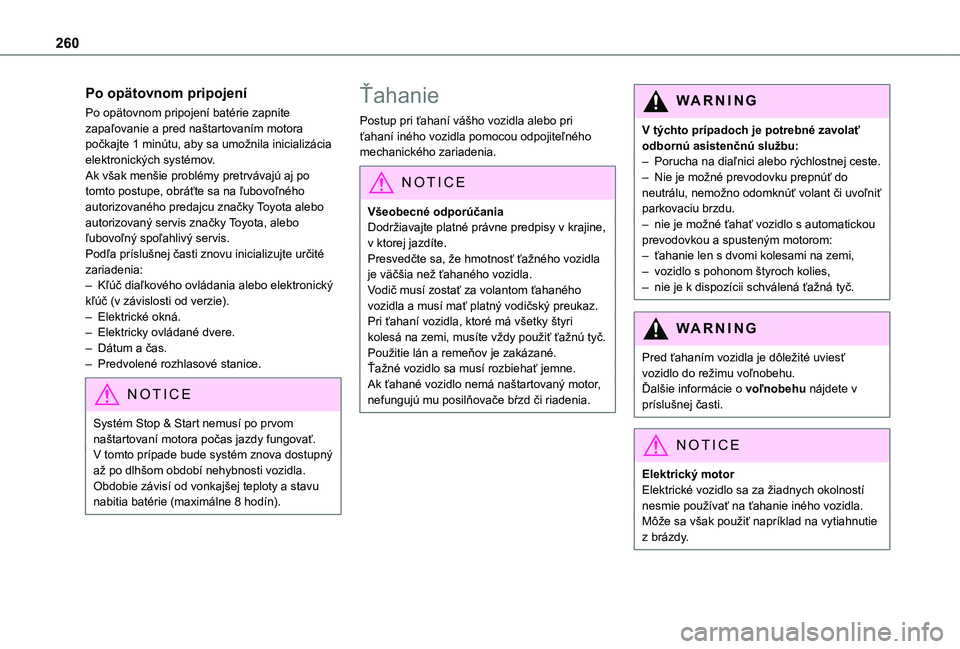

Po opätovnom pripojení
Po opätovnom pripojení batérie zapnite zapaľovanie a pred naštartovaním motora počkajte 1 minútu, aby sa umožnila inicializácia elektronických systémov.Ak však menšie problémy pretrvávajú aj po tomto postupe, obráťte sa na ľubovoľného autorizovaného predajcu značky Toyota alebo autorizovaný servis značky Toyota, alebo ľubovoľný spoľahlivý servis.Podľa príslušnej časti znovu inicializujte určité zariadenia:– Kľúč diaľkového ovládania alebo elektronický kľúč (v závislosti od verzie).– Elektrické okná.– Elektricky ovládané dvere.– Dátum a čas.– Predvolené rozhlasové stanice.
NOTIC E
Systém Stop & Start nemusí po prvom naštartovaní motora počas jazdy fungovať.
V tomto prípade bude systém znova dostupný až po dlhšom období nehybnosti vozidla. Obdobie závisí od vonkajšej teploty a stavu nabitia batérie (maximálne 8 hodín).
Ťahanie
Postup pri ťahaní vášho vozidla alebo pri ťahaní iného vozidla pomocou odpojiteľného mechanického zariadenia.
NOTIC E
Všeobecné odporúčaniaDodržiavajte platné právne predpisy v krajine, v ktorej jazdíte.Presvedčte sa, že hmotnosť ťažného vozidla je väčšia než ťahaného vozidla.Vodič musí zostať za volantom ťahaného vozidla a musí mať platný vodičský preukaz.Pri ťahaní vozidla, ktoré má všetky štyri kolesá na zemi, musíte vždy použiť ťažnú tyč. Použitie lán a remeňov je zakázané.Ťažné vozidlo sa musí rozbiehať jemne.Ak ťahané vozidlo nemá naštartovaný motor, nefungujú mu posilňovače bŕzd či riadenia.
WARNI NG
V týchto prípadoch je potrebné zavolať odbornú asistenčnú službu:– Porucha na diaľnici alebo rýchlostnej ceste.– Nie je možné prevodovku prepnúť do neutrálu, nemožno odomknúť volant či uvoľniť parkovaciu brzdu.– nie je možné ťahať vozidlo s automatickou prevodovkou a spusteným motorom:– ťahanie len s dvomi kolesami na zemi,– vozidlo s pohonom štyroch kolies,– nie je k dispozícii schválená ťažná tyč.
WARNI NG
Pred ťahaním vozidla je dôležité uviesť vozidlo do režimu voľnobehu.Ďalšie informácie o voľnobehu nájdete v príslušnej časti.
NOTIC E
Elektrický motorElektrické vozidlo sa za žiadnych okolností nesmie používať na ťahanie iného vozidla.Môže sa však použiť napríklad na vytiahnutie z brázdy.
