TOYOTA PROACE VERSO EV 2024 Betriebsanleitungen (in German)

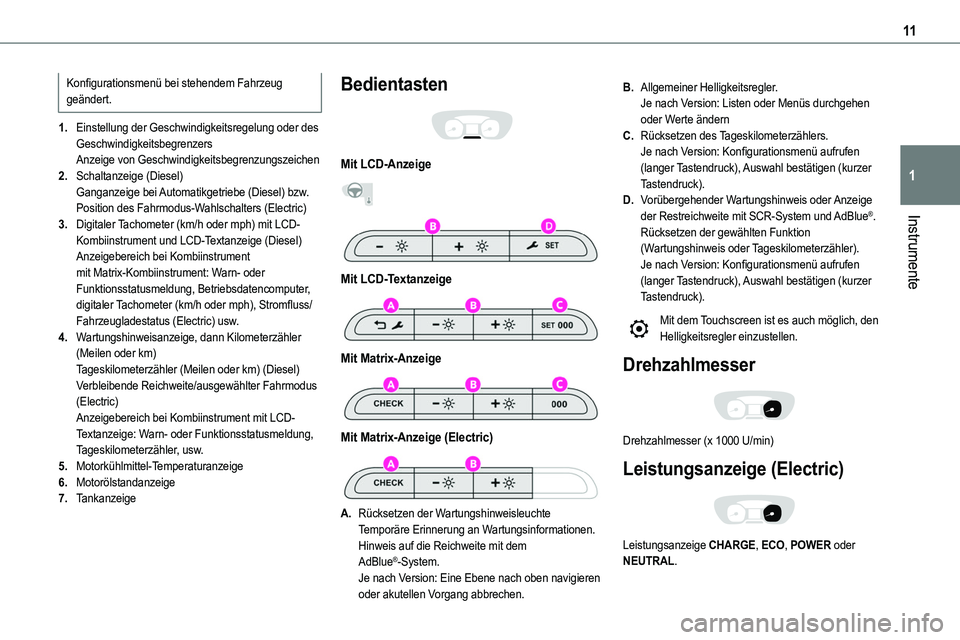

11
Instrumente
1
Konfigurationsmenü bei stehendem Fahrzeug geändert.
1.Einstellung der Geschwindigkeitsregelung oder des GeschwindigkeitsbegrenzersAnzeige von Geschwindigkeitsbegrenzungszeichen
2.Schaltanzeige (Diesel)Ganganzeige bei Automatikgetriebe (Diesel) bzw. Position des Fahrmodus-Wahlschalters (Electric)
3.Digitaler Tachometer (km/h oder mph) mit LCD-Kombiinstrument und LCD-Textanzeige (Diesel)Anzeigebereich bei Kombiinstrument mit Matrix-Kombiinstrument: Warn- oder Funktionsstatusmeldung, Betriebsdatencomputer, digitaler Tachometer (km/h oder mph), Stromfluss/Fahrzeugladestatus (Electric) usw.
4.Wartungshinweisanzeige, dann Kilometerzähler (Meilen oder km)Tageskilometerzähler (Meilen oder km) (Diesel)Verbleibende Reichweite/ausgewählter Fahrmodus (Electric)Anzeigebereich bei Kombiinstrument mit LCD-Textanzeige: Warn- oder Funktionsstatusmeldung, Tageskilometerzähler, usw.
5.Motorkühlmittel-Temperaturanzeige
6.Motorölstandanzeige
7.Tankanzeige
Bedientasten

Mit LCD-Anzeige


Mit LCD-Textanzeige

Mit Matrix-Anzeige

Mit Matrix-Anzeige (Electric)

A.Rücksetzen der WartungshinweisleuchteTemporäre Erinnerung an Wartungsinformationen.
Hinweis auf die Reichweite mit dem AdBlue®-System.Je nach Version: Eine Ebene nach oben navigieren oder akutellen Vorgang abbrechen.
B.Allgemeiner Helligkeitsregler.Je nach Version: Listen oder Menüs durchgehen oder Werte ändern
C.Rücksetzen des Tageskilometerzählers.Je nach Version: Konfigurationsmenü aufrufen (langer Tastendruck), Auswahl bestätigen (kurzer Tastendruck).
D.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite mit SCR-System und AdBlue®.Rücksetzen der gewählten Funktion (Wartungshinweis oder Tageskilometerzähler).Je nach Version: Konfigurationsmenü aufrufen (langer Tastendruck), Auswahl bestätigen (kurzer Tastendruck).
Mit dem Touchscreen ist es auch möglich, den Helligkeitsregler einzustellen.
Drehzahlmesser

Drehzahlmesser (x 1000 U/min)
Leistungsanzeige (Electric)

Leistungsanzeige CHARGE, ECO, POWER oder NEUTRAL.

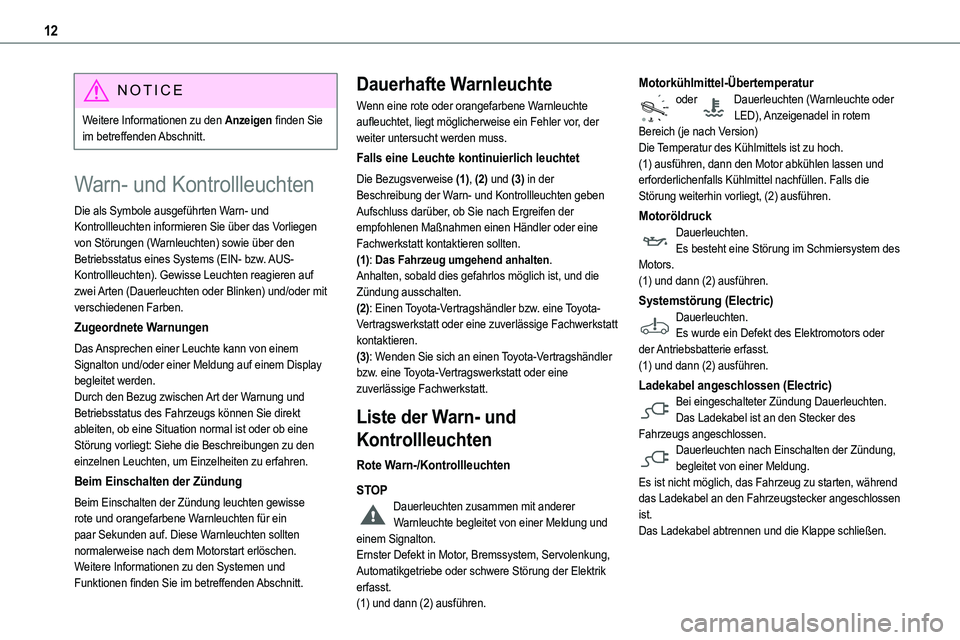

12
NOTIC E
Weitere Informationen zu den Anzeigen finden Sie im betreffenden Abschnitt.
Warn- und Kontrollleuchten
Die als Symbole ausgeführten Warn- und
Kontrollleuchten informieren Sie über das Vorliegen von Störungen (Warnleuchten) sowie über den Betriebsstatus eines Systems (EIN- bzw. AUS-Kontrollleuchten). Gewisse Leuchten reagieren auf zwei Arten (Dauerleuchten oder Blinken) und/oder mit verschiedenen Farben.
Zugeordnete Warnungen
Das Ansprechen einer Leuchte kann von einem Signalton und/oder einer Meldung auf einem Display begleitet werden.Durch den Bezug zwischen Art der Warnung und Betriebsstatus des Fahrzeugs können Sie direkt ableiten, ob eine Situation normal ist oder ob eine Störung vorliegt: Siehe die Beschreibungen zu den einzelnen Leuchten, um Einzelheiten zu erfahren.
Beim Einschalten der Zündung
Beim Einschalten der Zündung leuchten gewisse rote und orangefarbene Warnleuchten für ein paar Sekunden auf. Diese Warnleuchten sollten normalerweise nach dem Motorstart erlöschen.Weitere Informationen zu den Systemen und Funktionen finden Sie im betreffenden Abschnitt.
Dauerhafte Warnleuchte
Wenn eine rote oder orangefarbene Warnleuchte aufleuchtet, liegt möglicherweise ein Fehler vor, der weiter untersucht werden muss.
Falls eine Leuchte kontinuierlich leuchtet
Die Bezugsverweise (1), (2) und (3) in der Beschreibung der Warn- und Kontrollleuchten geben Aufschluss darüber, ob Sie nach Ergreifen der
empfohlenen Maßnahmen einen Händler oder eine Fachwerkstatt kontaktieren sollten.(1): Das Fahrzeug umgehend anhalten.Anhalten, sobald dies gefahrlos möglich ist, und die Zündung ausschalten.(2): Einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.(3): Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt.
Liste der Warn- und
Kontrollleuchten
Rote Warn-/Kontrollleuchten
STOPDauerleuchten zusammen mit anderer Warnleuchte begleitet von einer Meldung und einem Signalton.Ernster Defekt in Motor, Bremssystem, Servolenkung, Automatikgetriebe oder schwere Störung der Elektrik erfasst.(1) und dann (2) ausführen.
Motorkühlmittel-ÜbertemperaturoderDauerleuchten (Warnleuchte oder LED), Anzeigenadel in rotem Bereich (je nach Version)Die Temperatur des Kühlmittels ist zu hoch.(1) ausführen, dann den Motor abkühlen lassen und erforderlichenfalls Kühlmittel nachfüllen. Falls die Störung weiterhin vorliegt, (2) ausführen.
Motoröldruck
Dauerleuchten.Es besteht eine Störung im Schmiersystem des Motors.(1) und dann (2) ausführen.
Systemstörung (Electric)Dauerleuchten.Es wurde ein Defekt des Elektromotors oder der Antriebsbatterie erfasst.(1) und dann (2) ausführen.
Ladekabel angeschlossen (Electric)Bei eingeschalteter Zündung Dauerleuchten.Das Ladekabel ist an den Stecker des Fahrzeugs angeschlossen.Dauerleuchten nach Einschalten der Zündung, begleitet von einer Meldung.Es ist nicht möglich, das Fahrzeug zu starten, während das Ladekabel an den Fahrzeugstecker angeschlossen ist.Das Ladekabel abtrennen und die Klappe schließen.

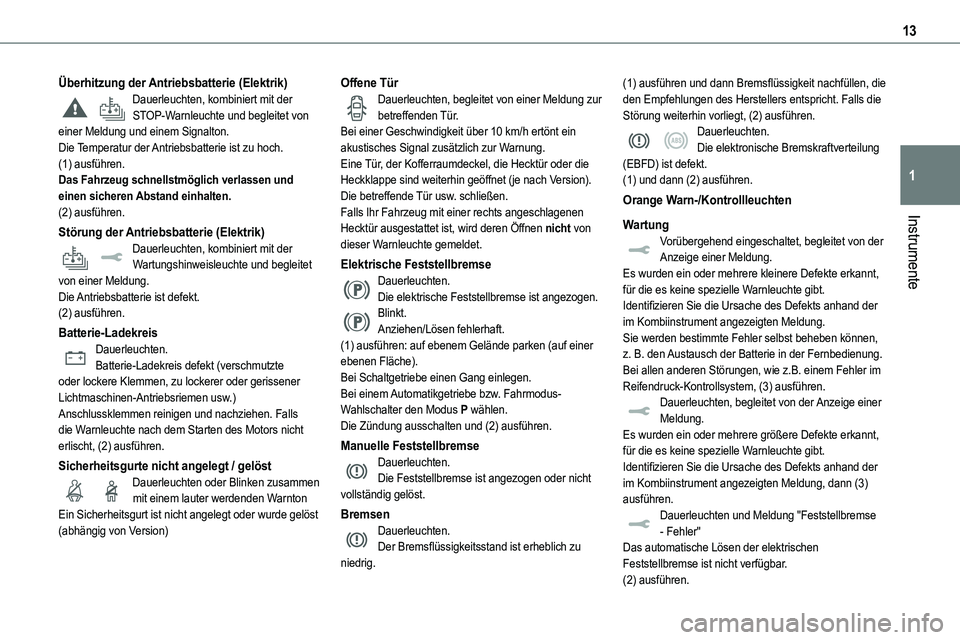

13
Instrumente
1
Überhitzung der Antriebsbatterie (Elektrik)Dauerleuchten, kombiniert mit der STOP-Warnleuchte und begleitet von einer Meldung und einem Signalton.Die Temperatur der Antriebsbatterie ist zu hoch.(1) ausführen.Das Fahrzeug schnellstmöglich verlassen und einen sicheren Abstand einhalten.(2) ausführen.
Störung der Antriebsbatterie (Elektrik)Dauerleuchten, kombiniert mit der Wartungshinweisleuchte und begleitet von einer Meldung.Die Antriebsbatterie ist defekt.(2) ausführen.
Batterie-LadekreisDauerleuchten.Batterie-Ladekreis defekt (verschmutzte oder lockere Klemmen, zu lockerer oder gerissener Lichtmaschinen-Antriebsriemen usw.)Anschlussklemmen reinigen und nachziehen. Falls die Warnleuchte nach dem Starten des Motors nicht erlischt, (2) ausführen.
Sicherheitsgurte nicht angelegt / gelöstDauerleuchten oder Blinken zusammen mit einem lauter werdenden WarntonEin Sicherheitsgurt ist nicht angelegt oder wurde gelöst (abhängig von Version)
Offene TürDauerleuchten, begleitet von einer Meldung zur betreffenden Tür.Bei einer Geschwindigkeit über 10 km/h ertönt ein akustisches Signal zusätzlich zur Warnung.Eine Tür, der Kofferraumdeckel, die Hecktür oder die Heckklappe sind weiterhin geöffnet (je nach Version).Die betreffende Tür usw. schließen.Falls Ihr Fahrzeug mit einer rechts angeschlagenen
Hecktür ausgestattet ist, wird deren Öffnen nicht von dieser Warnleuchte gemeldet.
Elektrische FeststellbremseDauerleuchten.Die elektrische Feststellbremse ist angezogen.Blinkt.Anziehen/Lösen fehlerhaft.(1) ausführen: auf ebenem Gelände parken (auf einer ebenen Fläche). Bei Schaltgetriebe einen Gang einlegen.Bei einem Automatikgetriebe bzw. Fahrmodus-Wahlschalter den Modus P wählen.Die Zündung ausschalten und (2) ausführen.
Manuelle FeststellbremseDauerleuchten.Die Feststellbremse ist angezogen oder nicht vollständig gelöst.
BremsenDauerleuchten.Der Bremsflüssigkeitsstand ist erheblich zu niedrig.
(1) ausführen und dann Bremsflüssigkeit nachfüllen, die den Empfehlungen des Herstellers entspricht. Falls die Störung weiterhin vorliegt, (2) ausführen.Dauerleuchten.Die elektronische Bremskraftverteilung (EBFD) ist defekt.(1) und dann (2) ausführen.
Orange Warn-/Kontrollleuchten
WartungVorübergehend eingeschaltet, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere kleinere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung.Sie werden bestimmte Fehler selbst beheben können, z. B. den Austausch der Batterie in der Fernbedienung.Bei allen anderen Störungen, wie z.B. einem Fehler im Reifendruck-Kontrollsystem, (3) ausführen.Dauerleuchten, begleitet von der Anzeige einer Meldung.Es wurden ein oder mehrere größere Defekte erkannt, für die es keine spezielle Warnleuchte gibt.Identifizieren Sie die Ursache des Defekts anhand der im Kombiinstrument angezeigten Meldung, dann (3) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Das automatische Lösen der elektrischen Feststellbremse ist nicht verfügbar.(2) ausführen.

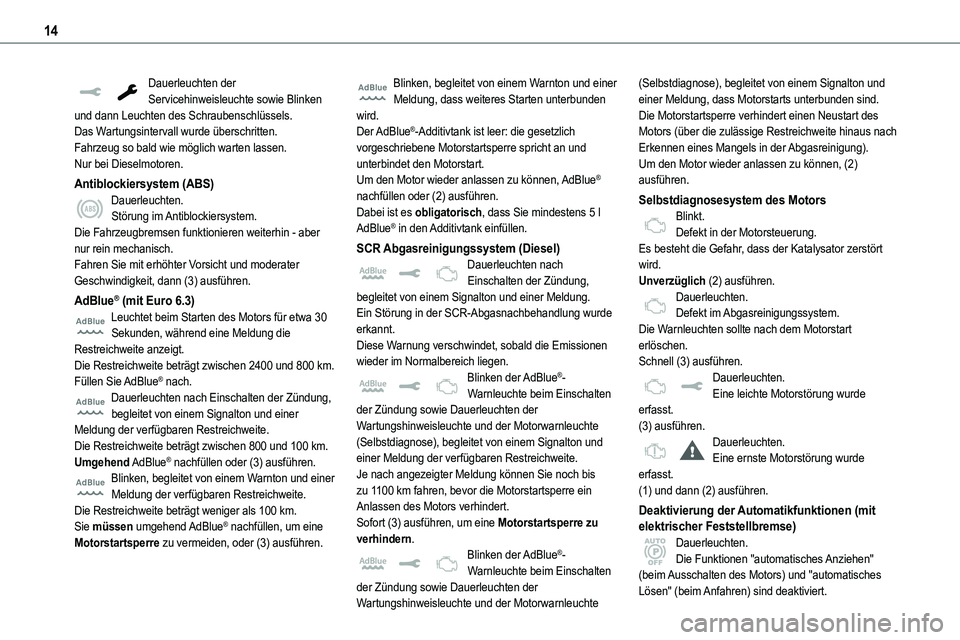

14
Dauerleuchten der Servicehinweisleuchte sowie Blinken und dann Leuchten des Schraubenschlüssels.Das Wartungsintervall wurde überschritten.Fahrzeug so bald wie möglich warten lassen.Nur bei Dieselmotoren.
Antiblockiersystem (ABS)Dauerleuchten.Störung im Antiblockiersystem.
Die Fahrzeugbremsen funktionieren weiterhin - aber nur rein mechanisch.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
AdBlue® (mit Euro 6.3)Leuchtet beim Starten des Motors für etwa 30 Sekunden, während eine Meldung die Restreichweite anzeigt.Die Restreichweite beträgt zwischen 2400 und 800 km.Füllen Sie AdBlue® nach.Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt zwischen 800 und 100 km.Umgehend AdBlue® nachfüllen oder (3) ausführen.Blinken, begleitet von einem Warnton und einer Meldung der verfügbaren Restreichweite.Die Restreichweite beträgt weniger als 100 km.Sie müssen umgehend AdBlue® nachfüllen, um eine Motorstartsperre zu vermeiden, oder (3) ausführen.
Blinken, begleitet von einem Warnton und einer Meldung, dass weiteres Starten unterbunden wird.Der AdBlue®-Additivtank ist leer: die gesetzlich vorgeschriebene Motorstartsperre spricht an und unterbindet den Motorstart.Um den Motor wieder anlassen zu können, AdBlue® nachfüllen oder (2) ausführen.Dabei ist es obligatorisch, dass Sie mindestens 5 l
AdBlue® in den Additivtank einfüllen.
SCR Abgasreinigungssystem (Diesel)Dauerleuchten nach Einschalten der Zündung, begleitet von einem Signalton und einer Meldung.Ein Störung in der SCR-Abgasnachbehandlung wurde erkannt.Diese Warnung verschwindet, sobald die Emissionen wieder im Normalbereich liegen.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der Wartungshinweisleuchte und der Motorwarnleuchte (Selbstdiagnose), begleitet von einem Signalton und einer Meldung der verfügbaren Restreichweite.Je nach angezeigter Meldung können Sie noch bis zu 1100 km fahren, bevor die Motorstartsperre ein Anlassen des Motors verhindert.Sofort (3) ausführen, um eine Motorstartsperre zu verhindern.Blinken der AdBlue®-Warnleuchte beim Einschalten der Zündung sowie Dauerleuchten der Wartungshinweisleuchte und der Motorwarnleuchte
(Selbstdiagnose), begleitet von einem Signalton und einer Meldung, dass Motorstarts unterbunden sind.Die Motorstartsperre verhindert einen Neustart des Motors (über die zulässige Restreichweite hinaus nach Erkennen eines Mangels in der Abgasreinigung).Um den Motor wieder anlassen zu können, (2) ausführen.
Selbstdiagnosesystem des MotorsBlinkt.
Defekt in der Motorsteuerung.Es besteht die Gefahr, dass der Katalysator zerstört wird.Unverzüglich (2) ausführen.Dauerleuchten.Defekt im Abgasreinigungssystem.Die Warnleuchten sollte nach dem Motorstart erlöschen.Schnell (3) ausführen.Dauerleuchten.Eine leichte Motorstörung wurde erfasst.(3) ausführen.Dauerleuchten.Eine ernste Motorstörung wurde erfasst.(1) und dann (2) ausführen.
Deaktivierung der Automatikfunktionen (mit elektrischer Feststellbremse)Dauerleuchten.Die Funktionen "automatisches Anziehen" (beim Ausschalten des Motors) und "automatisches Lösen" (beim Anfahren) sind deaktiviert.

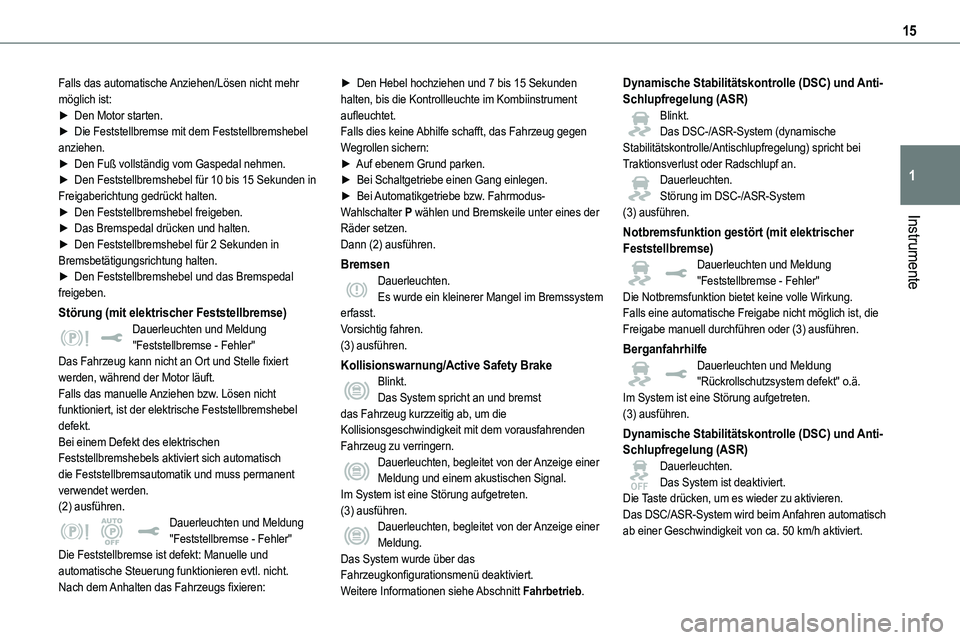

15
Instrumente
1
Falls das automatische Anziehen/Lösen nicht mehr möglich ist:► Den Motor starten.► Die Feststellbremse mit dem Feststellbremshebel anziehen.► Den Fuß vollständig vom Gaspedal nehmen.► Den Feststellbremshebel für 10 bis 15 Sekunden in Freigaberichtung gedrückt halten.► Den Feststellbremshebel freigeben.
► Das Bremspedal drücken und halten.► Den Feststellbremshebel für 2 Sekunden in Bremsbetätigungsrichtung halten.► Den Feststellbremshebel und das Bremspedal freigeben.
Störung (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Das Fahrzeug kann nicht an Ort und Stelle fixiert werden, während der Motor läuft.Falls das manuelle Anziehen bzw. Lösen nicht funktioniert, ist der elektrische Feststellbremshebel defekt.Bei einem Defekt des elektrischen Feststellbremshebels aktiviert sich automatisch die Feststellbremsautomatik und muss permanent verwendet werden.(2) ausführen.Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Feststellbremse ist defekt: Manuelle und automatische Steuerung funktionieren evtl. nicht.Nach dem Anhalten das Fahrzeugs fixieren:
► Den Hebel hochziehen und 7 bis 15 Sekunden halten, bis die Kontrollleuchte im Kombiinstrument aufleuchtet.Falls dies keine Abhilfe schafft, das Fahrzeug gegen Wegrollen sichern:► Auf ebenem Grund parken.► Bei Schaltgetriebe einen Gang einlegen.► Bei Automatikgetriebe bzw. Fahrmodus-Wahlschalter P wählen und Bremskeile unter eines der
Räder setzen.Dann (2) ausführen.
BremsenDauerleuchten.Es wurde ein kleinerer Mangel im Bremssystem erfasst.Vorsichtig fahren.(3) ausführen.
Kollisionswarnung/Active Safety BrakeBlinkt.Das System spricht an und bremst das Fahrzeug kurzzeitig ab, um die Kollisionsgeschwindigkeit mit dem vorausfahrenden Fahrzeug zu verringern.Dauerleuchten, begleitet von der Anzeige einer Meldung und einem akustischen Signal.Im System ist eine Störung aufgetreten.(3) ausführen.Dauerleuchten, begleitet von der Anzeige einer Meldung.Das System wurde über das Fahrzeugkonfigurationsmenü deaktiviert.Weitere Informationen siehe Abschnitt Fahrbetrieb.
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Blinkt.Das DSC-/ASR-System (dynamische Stabilitätskontrolle/Antischlupfregelung) spricht bei Traktionsverlust oder Radschlupf an.Dauerleuchten.Störung im DSC-/ASR-System(3) ausführen.
Notbremsfunktion gestört (mit elektrischer Feststellbremse)Dauerleuchten und Meldung "Feststellbremse - Fehler"Die Notbremsfunktion bietet keine volle Wirkung.Falls eine automatische Freigabe nicht möglich ist, die Freigabe manuell durchführen oder (3) ausführen.
BerganfahrhilfeDauerleuchten und Meldung "Rückrollschutzsystem defekt" o.ä.Im System ist eine Störung aufgetreten.(3) ausführen.
Dynamische Stabilitätskontrolle (DSC) und Anti-Schlupfregelung (ASR)Dauerleuchten.Das System ist deaktiviert.Die Taste drücken, um es wieder zu aktivieren.Das DSC/ASR-System wird beim Anfahren automatisch ab einer Geschwindigkeit von ca. 50 km/h aktiviert.

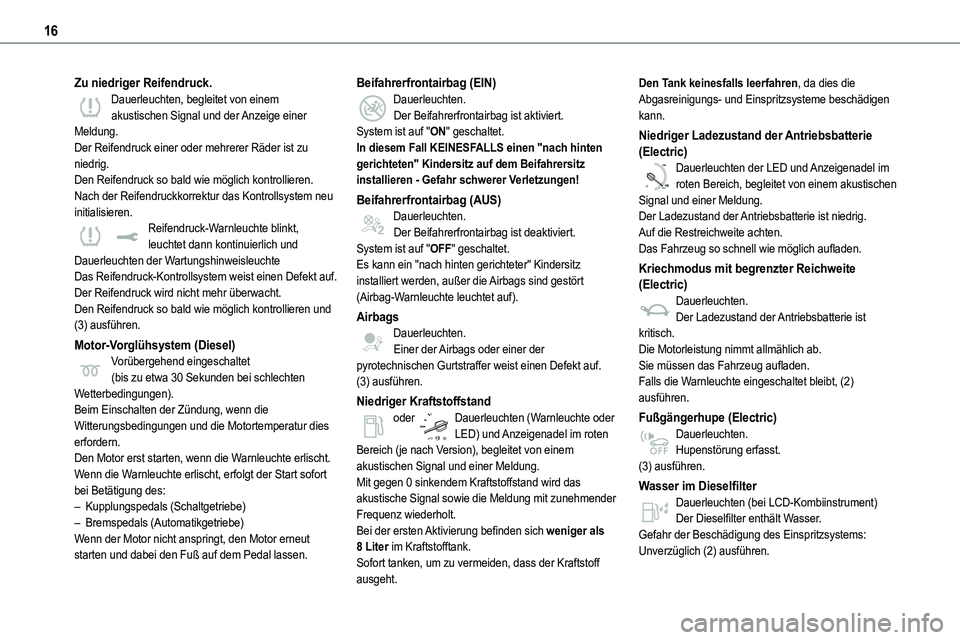

16
Zu niedriger Reifendruck.Dauerleuchten, begleitet von einem akustischen Signal und der Anzeige einer Meldung.Der Reifendruck einer oder mehrerer Räder ist zu niedrig.Den Reifendruck so bald wie möglich kontrollieren.Nach der Reifendruckkorrektur das Kontrollsystem neu initialisieren.
Reifendruck-Warnleuchte blinkt, leuchtet dann kontinuierlich und Dauerleuchten der WartungshinweisleuchteDas Reifendruck-Kontrollsystem weist einen Defekt auf.Der Reifendruck wird nicht mehr überwacht.Den Reifendruck so bald wie möglich kontrollieren und (3) ausführen.
Motor-Vorglühsystem (Diesel)Vorübergehend eingeschaltet(bis zu etwa 30 Sekunden bei schlechten Wetterbedingungen).Beim Einschalten der Zündung, wenn die Witterungsbedingungen und die Motortemperatur dies erfordern.Den Motor erst starten, wenn die Warnleuchte erlischt.Wenn die Warnleuchte erlischt, erfolgt der Start sofort bei Betätigung des:– Kupplungspedals (Schaltgetriebe)– Bremspedals (Automatikgetriebe)Wenn der Motor nicht anspringt, den Motor erneut starten und dabei den Fuß auf dem Pedal lassen.
Beifahrerfrontairbag (EIN)Dauerleuchten.Der Beifahrerfrontairbag ist aktiviert.System ist auf "ON" geschaltet.In diesem Fall KEINESFALLS einen "nach hinten gerichteten" Kindersitz auf dem Beifahrersitz installieren - Gefahr schwerer Verletzungen!
Beifahrerfrontairbag (AUS)Dauerleuchten.
Der Beifahrerfrontairbag ist deaktiviert.System ist auf "OFF" geschaltet.Es kann ein "nach hinten gerichteter" Kindersitz installiert werden, außer die Airbags sind gestört (Airbag-Warnleuchte leuchtet auf).
AirbagsDauerleuchten.Einer der Airbags oder einer der pyrotechnischen Gurtstraffer weist einen Defekt auf.(3) ausführen.
Niedriger Kraftstoffstandoder Dauerleuchten (Warnleuchte oder LED) und Anzeigenadel im roten Bereich (je nach Version), begleitet von einem akustischen Signal und einer Meldung.Mit gegen 0 sinkendem Kraftstoffstand wird das akustische Signal sowie die Meldung mit zunehmender Frequenz wiederholt.Bei der ersten Aktivierung befinden sich weniger als 8 Liter im Kraftstofftank.Sofort tanken, um zu vermeiden, dass der Kraftstoff ausgeht.
Den Tank keinesfalls leerfahren, da dies die Abgasreinigungs- und Einspritzsysteme beschädigen kann.
Niedriger Ladezustand der Antriebsbatterie (Electric)
0 %
100
Dauerleuchten der LED und Anzeigenadel im roten Bereich, begleitet von einem akustischen Signal und einer Meldung.Der Ladezustand der Antriebsbatterie ist niedrig.
Auf die Restreichweite achten.Das Fahrzeug so schnell wie möglich aufladen.
Kriechmodus mit begrenzter Reichweite (Electric)Dauerleuchten.Der Ladezustand der Antriebsbatterie ist kritisch.Die Motorleistung nimmt allmählich ab.Sie müssen das Fahrzeug aufladen.Falls die Warnleuchte eingeschaltet bleibt, (2) ausführen.
Fußgängerhupe (Electric)Dauerleuchten.Hupenstörung erfasst.(3) ausführen.
Wasser im DieselfilterDauerleuchten (bei LCD-Kombiinstrument)Der Dieselfilter enthält Wasser.Gefahr der Beschädigung des Einspritzsystems: Unverzüglich (2) ausführen.

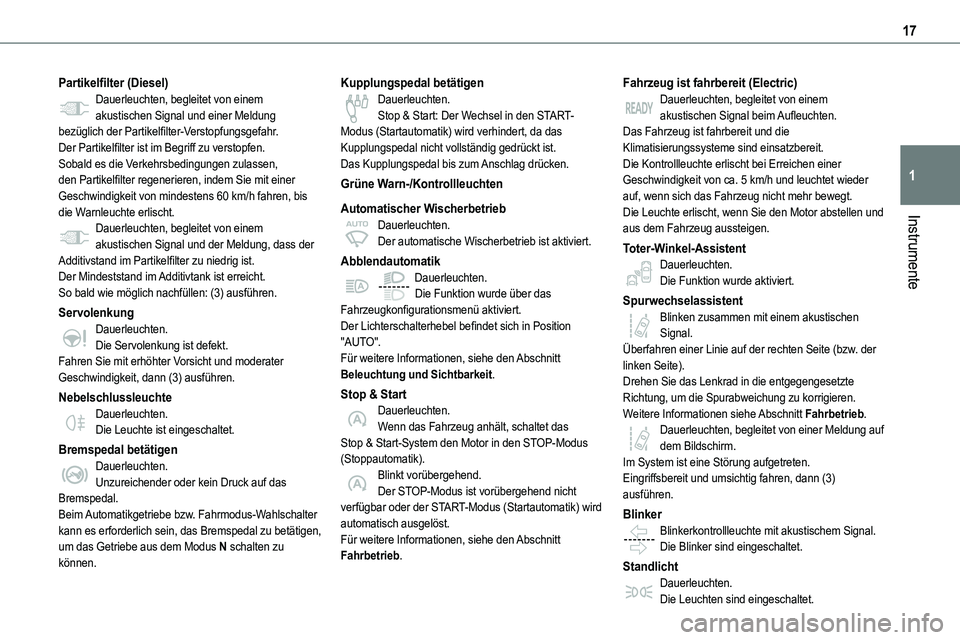

17
Instrumente
1
Partikelfilter (Diesel)Dauerleuchten, begleitet von einem akustischen Signal und einer Meldung bezüglich der Partikelfilter-Verstopfungsgefahr.Der Partikelfilter ist im Begriff zu verstopfen.Sobald es die Verkehrsbedingungen zulassen, den Partikelfilter regenerieren, indem Sie mit einer Geschwindigkeit von mindestens 60 km/h fahren, bis die Warnleuchte erlischt.
Dauerleuchten, begleitet von einem akustischen Signal und der Meldung, dass der Additivstand im Partikelfilter zu niedrig ist.Der Mindeststand im Additivtank ist erreicht.So bald wie möglich nachfüllen: (3) ausführen.
ServolenkungDauerleuchten.Die Servolenkung ist defekt.Fahren Sie mit erhöhter Vorsicht und moderater Geschwindigkeit, dann (3) ausführen.
NebelschlussleuchteDauerleuchten.Die Leuchte ist eingeschaltet.
Bremspedal betätigenDauerleuchten.Unzureichender oder kein Druck auf das Bremspedal.Beim Automatikgetriebe bzw. Fahrmodus-Wahlschalter kann es erforderlich sein, das Bremspedal zu betätigen, um das Getriebe aus dem Modus N schalten zu können.
Kupplungspedal betätigenDauerleuchten.Stop & Start: Der Wechsel in den START-Modus (Startautomatik) wird verhindert, da das Kupplungspedal nicht vollständig gedrückt ist.Das Kupplungspedal bis zum Anschlag drücken.
Grüne Warn-/Kontrollleuchten
Automatischer Wischerbetrieb
Dauerleuchten.Der automatische Wischerbetrieb ist aktiviert.
AbblendautomatikDauerleuchten.Die Funktion wurde über das Fahrzeugkonfigurationsmenü aktiviert.Der Lichterschalterhebel befindet sich in Position "AUTO".Für weitere Informationen, siehe den Abschnitt Beleuchtung und Sichtbarkeit.
Stop & StartDauerleuchten.Wenn das Fahrzeug anhält, schaltet das Stop & Start-System den Motor in den STOP-Modus (Stoppautomatik).Blinkt vorübergehend.Der STOP-Modus ist vorübergehend nicht verfügbar oder der START-Modus (Startautomatik) wird automatisch ausgelöst.Für weitere Informationen, siehe den Abschnitt Fahrbetrieb.
Fahrzeug ist fahrbereit (Electric)Dauerleuchten, begleitet von einem akustischen Signal beim Aufleuchten.Das Fahrzeug ist fahrbereit und die Klimatisierungssysteme sind einsatzbereit.Die Kontrollleuchte erlischt bei Erreichen einer Geschwindigkeit von ca. 5 km/h und leuchtet wieder auf, wenn sich das Fahrzeug nicht mehr bewegt.Die Leuchte erlischt, wenn Sie den Motor abstellen und
aus dem Fahrzeug aussteigen.
Toter-Winkel-AssistentDauerleuchten.Die Funktion wurde aktiviert.
SpurwechselassistentBlinken zusammen mit einem akustischen Signal.Überfahren einer Linie auf der rechten Seite (bzw. der linken Seite).Drehen Sie das Lenkrad in die entgegengesetzte Richtung, um die Spurabweichung zu korrigieren.Weitere Informationen siehe Abschnitt Fahrbetrieb.Dauerleuchten, begleitet von einer Meldung auf dem Bildschirm.Im System ist eine Störung aufgetreten.Eingriffsbereit und umsichtig fahren, dann (3) ausführen.
BlinkerBlinkerkontrollleuchte mit akustischem Signal.Die Blinker sind eingeschaltet.
StandlichtDauerleuchten.Die Leuchten sind eingeschaltet.

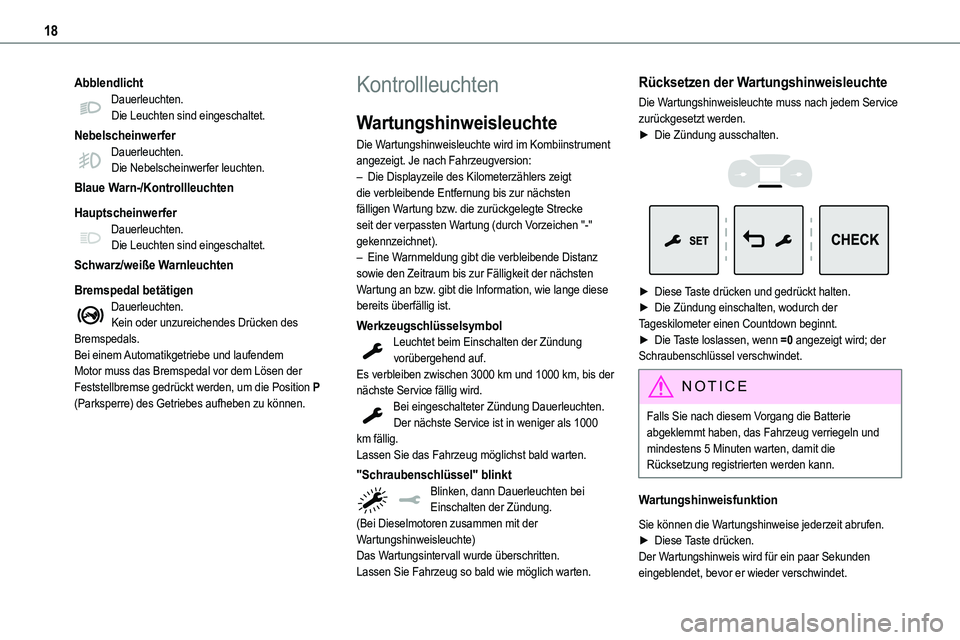

18
AbblendlichtDauerleuchten.Die Leuchten sind eingeschaltet.
NebelscheinwerferDauerleuchten.Die Nebelscheinwerfer leuchten.
Blaue Warn-/Kontrollleuchten
Hauptscheinwerfer
Dauerleuchten.Die Leuchten sind eingeschaltet.
Schwarz/weiße Warnleuchten
Bremspedal betätigenDauerleuchten.Kein oder unzureichendes Drücken des Bremspedals.Bei einem Automatikgetriebe und laufendem Motor muss das Bremspedal vor dem Lösen der Feststellbremse gedrückt werden, um die Position P (Parksperre) des Getriebes aufheben zu können.
Kontrollleuchten
Wartungshinweisleuchte
Die Wartungshinweisleuchte wird im Kombiinstrument angezeigt. Je nach Fahrzeugversion:– Die Displayzeile des Kilometerzählers zeigt die verbleibende Entfernung bis zur nächsten fälligen Wartung bzw. die zurückgelegte Strecke
seit der verpassten Wartung (durch Vorzeichen "-" gekennzeichnet).– Eine Warnmeldung gibt die verbleibende Distanz sowie den Zeitraum bis zur Fälligkeit der nächsten Wartung an bzw. gibt die Information, wie lange diese bereits überfällig ist.
WerkzeugschlüsselsymbolLeuchtet beim Einschalten der Zündung vorübergehend auf.Es verbleiben zwischen 3000 km und 1000 km, bis der nächste Service fällig wird.Bei eingeschalteter Zündung Dauerleuchten.Der nächste Service ist in weniger als 1000 km fällig.Lassen Sie das Fahrzeug möglichst bald warten.
"Schraubenschlüssel" blinktBlinken, dann Dauerleuchten bei Einschalten der Zündung.(Bei Dieselmotoren zusammen mit der Wartungshinweisleuchte)Das Wartungsintervall wurde überschritten.Lassen Sie Fahrzeug so bald wie möglich warten.
Rücksetzen der Wartungshinweisleuchte
Die Wartungshinweisleuchte muss nach jedem Service zurückgesetzt werden.► Die Zündung ausschalten.


► Diese Taste drücken und gedrückt halten.► Die Zündung einschalten, wodurch der Tageskilometer einen Countdown beginnt.► Die Taste loslassen, wenn =0 angezeigt wird; der Schraubenschlüssel verschwindet.
NOTIC E
Falls Sie nach diesem Vorgang die Batterie abgeklemmt haben, das Fahrzeug verriegeln und mindestens 5 Minuten warten, damit die Rücksetzung registrierten werden kann.
Wartungshinweisfunktion
Sie können die Wartungshinweise jederzeit abrufen.
► Diese Taste drücken.Der Wartungshinweis wird für ein paar Sekunden eingeblendet, bevor er wieder verschwindet.

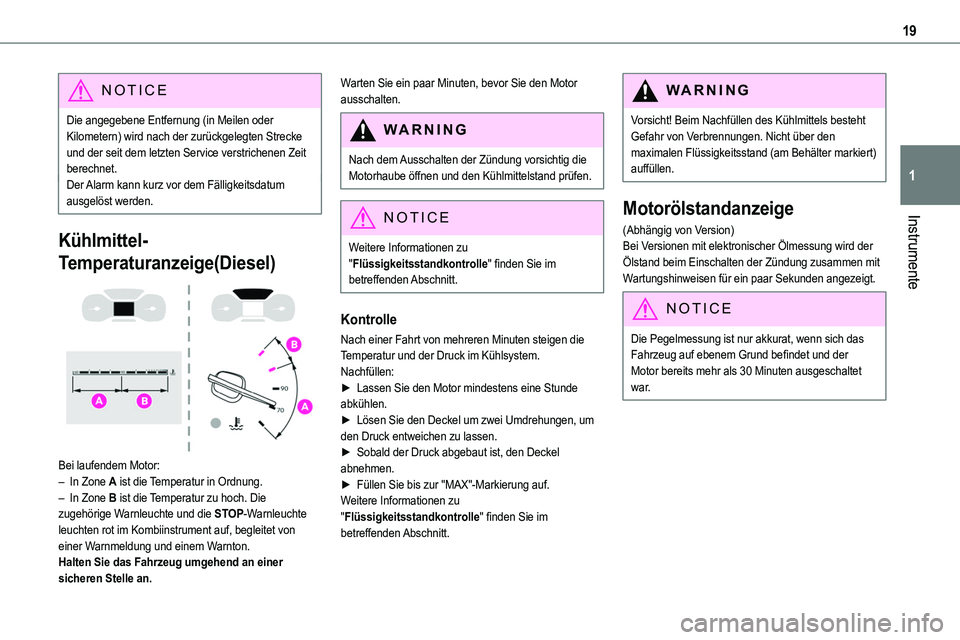

19
Instrumente
1
NOTIC E
Die angegebene Entfernung (in Meilen oder Kilometern) wird nach der zurückgelegten Strecke und der seit dem letzten Service verstrichenen Zeit berechnet.Der Alarm kann kurz vor dem Fälligkeitsdatum ausgelöst werden.
Kühlmittel-
Temperaturanzeige(Diesel)

Bei laufendem Motor:– In Zone A ist die Temperatur in Ordnung.– In Zone B ist die Temperatur zu hoch. Die zugehörige Warnleuchte und die STOP-Warnleuchte leuchten rot im Kombiinstrument auf, begleitet von einer Warnmeldung und einem Warnton.Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an.
Warten Sie ein paar Minuten, bevor Sie den Motor ausschalten.
WARNI NG
Nach dem Ausschalten der Zündung vorsichtig die Motorhaube öffnen und den Kühlmittelstand prüfen.
NOTIC E
Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
Kontrolle
Nach einer Fahrt von mehreren Minuten steigen die Temperatur und der Druck im Kühlsystem.Nachfüllen:► Lassen Sie den Motor mindestens eine Stunde abkühlen.► Lösen Sie den Deckel um zwei Umdrehungen, um den Druck entweichen zu lassen.► Sobald der Druck abgebaut ist, den Deckel abnehmen.► Füllen Sie bis zur "MAX"-Markierung auf.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
WARNI NG
Vorsicht! Beim Nachfüllen des Kühlmittels besteht Gefahr von Verbrennungen. Nicht über den maximalen Flüssigkeitsstand (am Behälter markiert) auffüllen.
Motorölstandanzeige
(Abhängig von Version)Bei Versionen mit elektronischer Ölmessung wird der Ölstand beim Einschalten der Zündung zusammen mit Wartungshinweisen für ein paar Sekunden angezeigt.
NOTIC E
Die Pegelmessung ist nur akkurat, wenn sich das Fahrzeug auf ebenem Grund befindet und der Motor bereits mehr als 30 Minuten ausgeschaltet war.

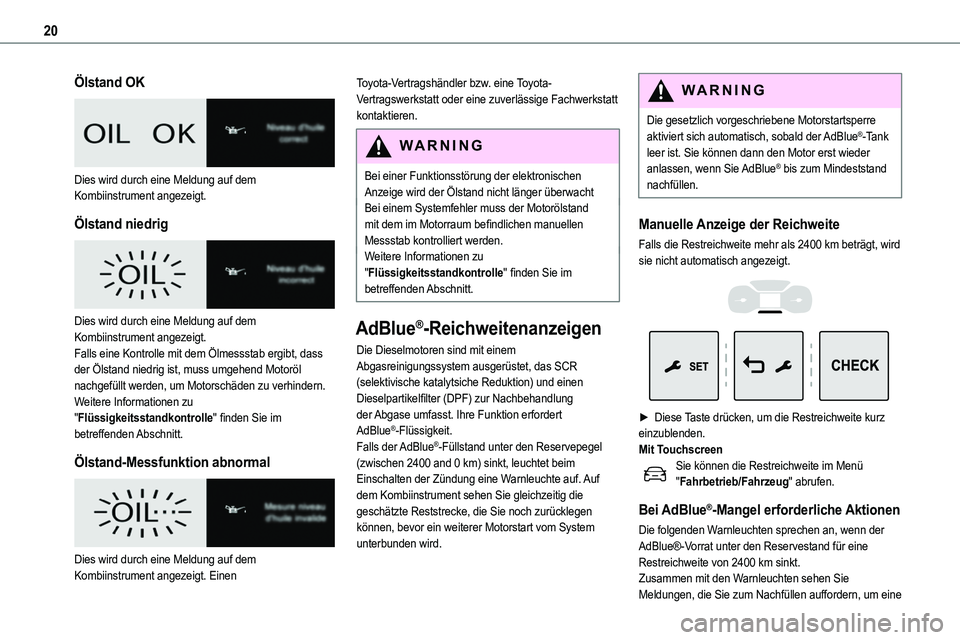

20
Ölstand OK

Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt.
Ölstand niedrig

Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt.Falls eine Kontrolle mit dem Ölmessstab ergibt, dass der Ölstand niedrig ist, muss umgehend Motoröl nachgefüllt werden, um Motorschäden zu verhindern.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
Ölstand-Messfunktion abnormal

Dies wird durch eine Meldung auf dem Kombiinstrument angezeigt. Einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine zuverlässige Fachwerkstatt kontaktieren.
WARNI NG
Bei einer Funktionsstörung der elektronischen Anzeige wird der Ölstand nicht länger überwachtBei einem Systemfehler muss der Motorölstand mit dem im Motorraum befindlichen manuellen Messstab kontrolliert werden.Weitere Informationen zu "Flüssigkeitsstandkontrolle" finden Sie im betreffenden Abschnitt.
AdBlue®-Reichweitenanzeigen
Die Dieselmotoren sind mit einem Abgasreinigungssystem ausgerüstet, das SCR (selektivische katalytsiche Reduktion) und einen Dieselpartikelfilter (DPF) zur Nachbehandlung der Abgase umfasst. Ihre Funktion erfordert AdBlue®-Flüssigkeit.Falls der AdBlue®-Füllstand unter den Reservepegel (zwischen 2400 and 0 km) sinkt, leuchtet beim Einschalten der Zündung eine Warnleuchte auf. Auf dem Kombiinstrument sehen Sie gleichzeitig die geschätzte Reststrecke, die Sie noch zurücklegen können, bevor ein weiterer Motorstart vom System
unterbunden wird.
WARNI NG
Die gesetzlich vorgeschriebene Motorstartsperre aktiviert sich automatisch, sobald der AdBlue®-Tank leer ist. Sie können dann den Motor erst wieder anlassen, wenn Sie AdBlue® bis zum Mindeststand nachfüllen.
Manuelle Anzeige der Reichweite
Falls die Restreichweite mehr als 2400 km beträgt, wird sie nicht automatisch angezeigt.


► Diese Taste drücken, um die Restreichweite kurz einzublenden. Mit TouchscreenSie können die Restreichweite im Menü "Fahrbetrieb/Fahrzeug" abrufen.
Bei AdBlue®-Mangel erforderliche Aktionen
Die folgenden Warnleuchten sprechen an, wenn der
AdBlue®-Vorrat unter den Reservestand für eine Restreichweite von 2400 km sinkt.Zusammen mit den Warnleuchten sehen Sie Meldungen, die Sie zum Nachfüllen auffordern, um eine
