TOYOTA PROACE VERSO EV 2024 Instructieboekje (in Dutch)

271
Technische gegevens
9

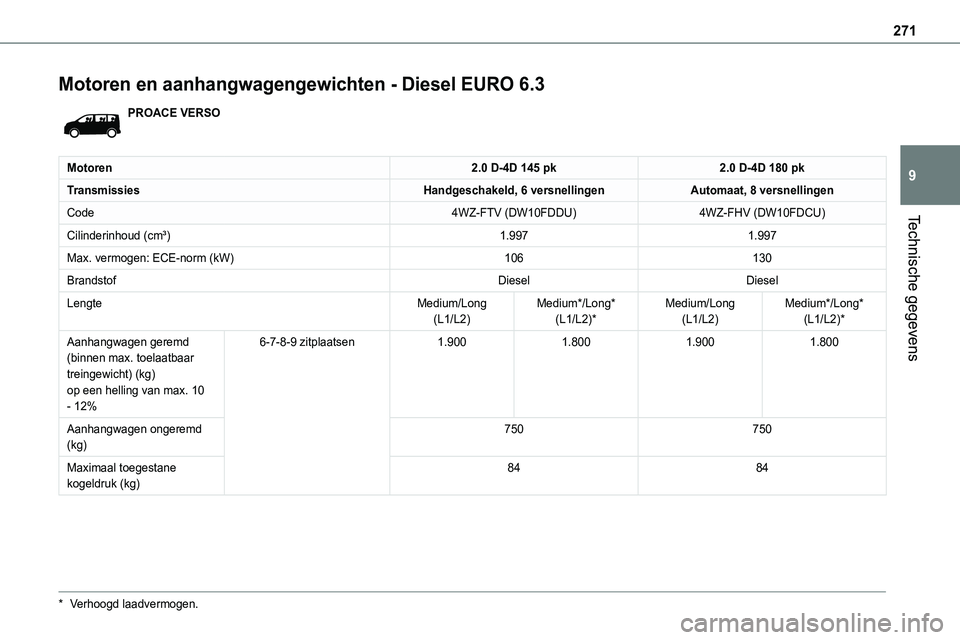

Motoren en aanhangwagengewichten - Diesel EURO 6.3
PROACE VERSO
Motoren2.0 D-4D 145 pk2.0 D-4D 180 pk
TransmissiesHandgeschakeld, 6 versnellingenAutomaat, 8 versnellingen
Code4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Cilinderinhoud (cm³)1.9971.997
Max. vermogen: ECE-norm (kW)106130
BrandstofDieselDiesel
LengteMedium/Long(L1/L2)Medium*/Long*(L1/L2)*Medium/Long(L1/L2)Medium*/Long*(L1/L2)*
Aanhangwagen geremd (binnen max. toelaatbaar treingewicht) (kg)op een helling van max. 10 - 12%
6-7-8-9 zitplaatsen1.9001.8001.9001.800
Aanhangwagen ongeremd (kg)750750
Maximaal toegestane kogeldruk (kg)8484
* Verhoogd laadvermogen.

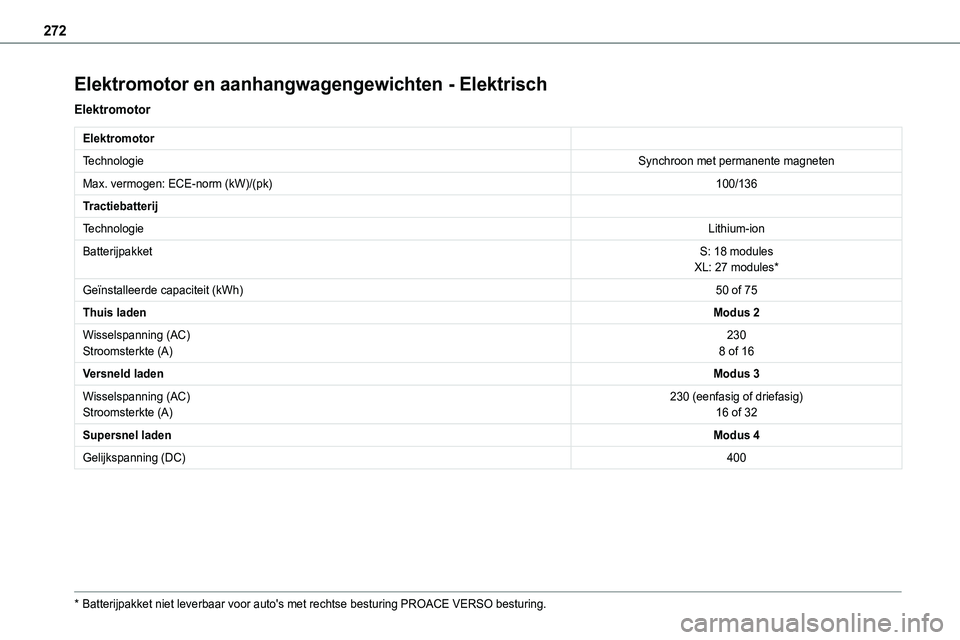

272
Elektromotor en aanhangwagengewichten - Elektrisch
Elektromotor
Elektromotor
TechnologieSynchroon met permanente magneten
Max. vermogen: ECE-norm (kW)/(pk)100/136
Tractiebatterij
TechnologieLithium-ion
BatterijpakketS: 18 modulesXL: 27 modules*
Geïnstalleerde capaciteit (kWh)50 of 75
Thuis ladenModus 2
Wisselspanning (AC)Stroomsterkte (A)2308 of 16
Versneld ladenModus 3
Wisselspanning (AC)Stroomsterkte (A)230 (eenfasig of driefasig)16 of 32
Supersnel ladenModus 4
Gelijkspanning (DC)400
* Batterijpakket niet leverbaar voor auto's met rechtse besturing PROACE VERSO bestu\
ring.

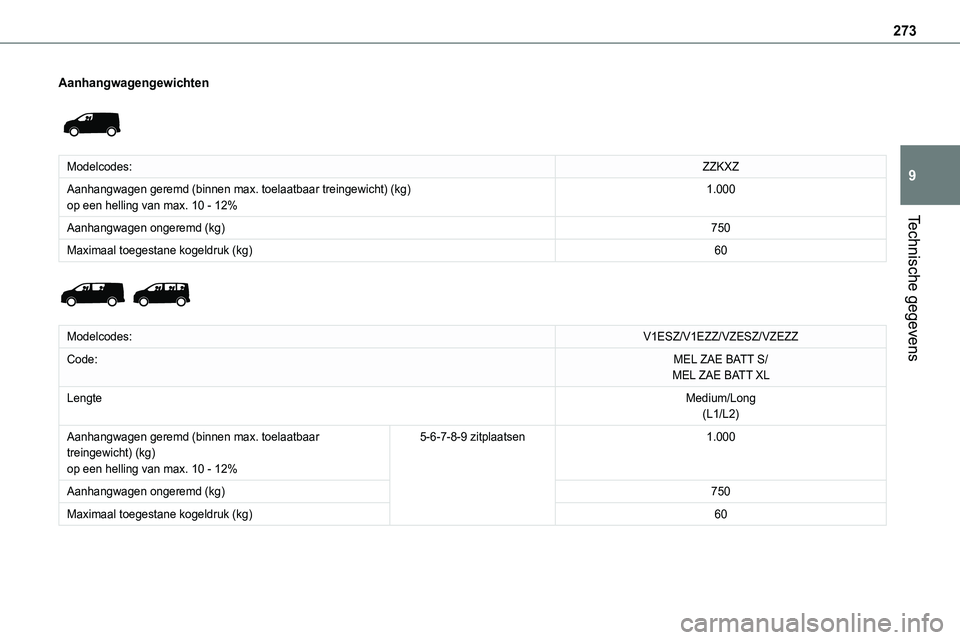

273
Technische gegevens
9
Aanhangwagengewichten

Modelcodes:ZZKXZ
Aanhangwagen geremd (binnen max. toelaatbaar treingewicht) (kg)op een helling van max. 10 - 12%1.000
Aanhangwagen ongeremd (kg)750
Maximaal toegestane kogeldruk (kg)60

Modelcodes:V1ESZ/V1EZZ/VZESZ/VZEZZ
Code:MEL ZAE BATT S/MEL ZAE BATT XL
LengteMedium/Long(L1/L2)
Aanhangwagen geremd (binnen max. toelaatbaar treingewicht) (kg)op een helling van max. 10 - 12%
5-6-7-8-9 zitplaatsen1.000
Aanhangwagen ongeremd (kg)750
Maximaal toegestane kogeldruk (kg)60

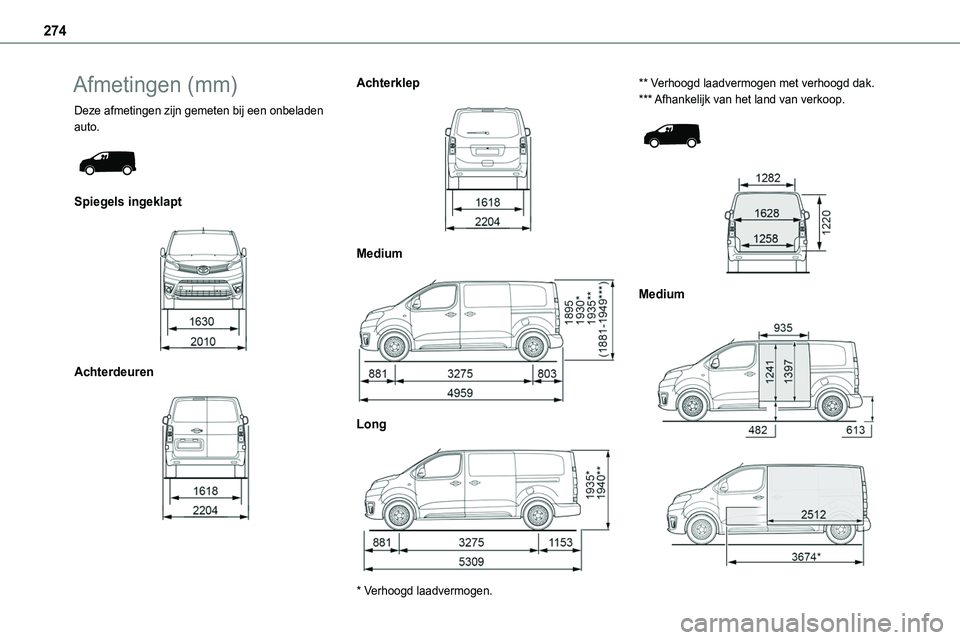

274
Afmetingen (mm)
Deze afmetingen zijn gemeten bij een onbeladen auto.

Spiegels ingeklapt

Achterdeuren

Achterklep

Medium

Long

* Verhoogd laadvermogen.
** Verhoogd laadvermogen met verhoogd dak.*** Afhankelijk van het land van verkoop.


Medium

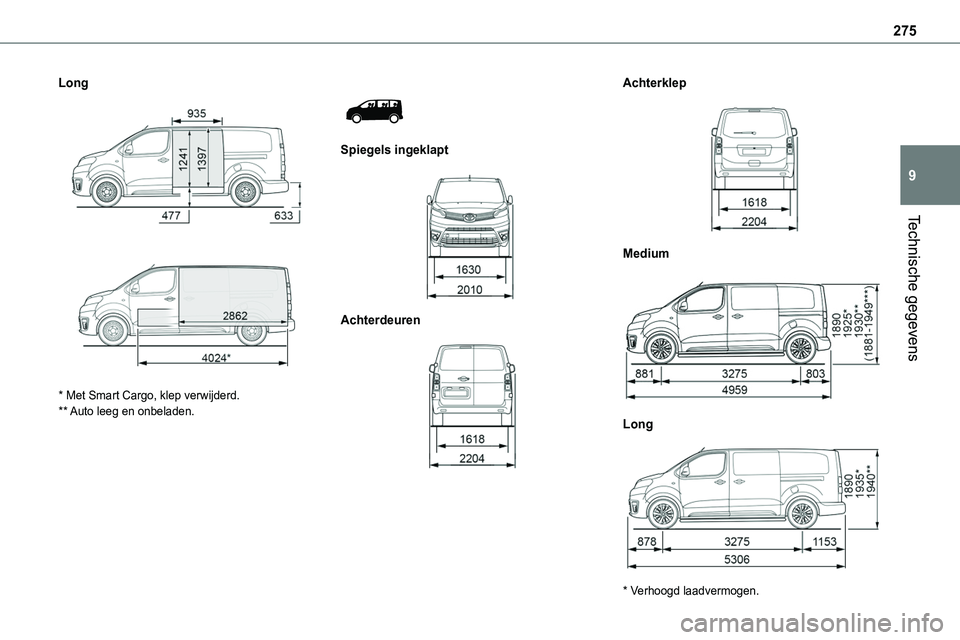

275
Technische gegevens
9
Long


* Met Smart Cargo, klep verwijderd.** Auto leeg en onbeladen.


Spiegels ingeklapt

Achterdeuren

Achterklep

Medium

Long

* Verhoogd laadvermogen.

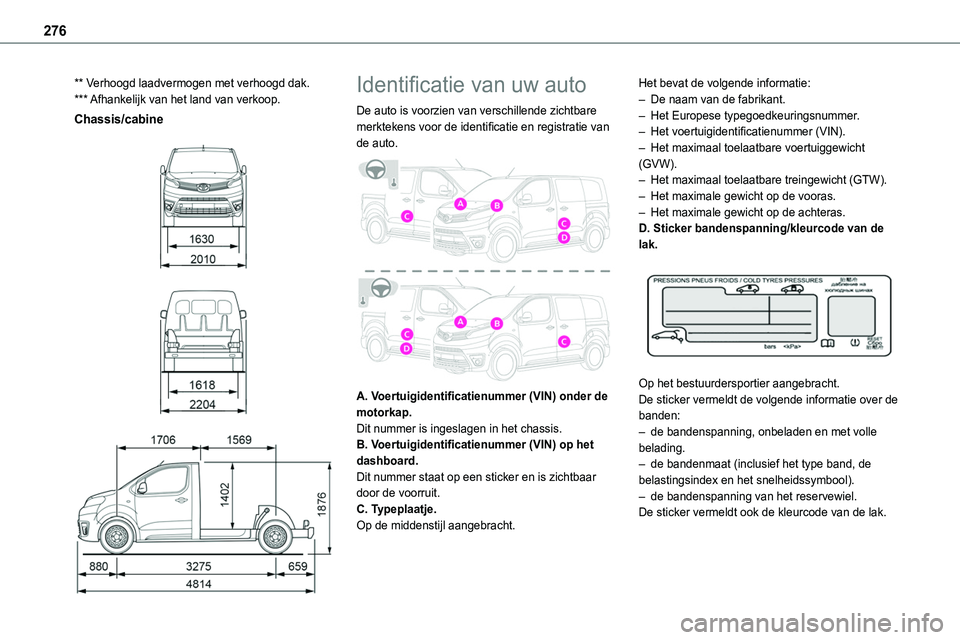

276
** Verhoogd laadvermogen met verhoogd dak.*** Afhankelijk van het land van verkoop.
Chassis/cabine



Identificatie van uw auto
De auto is voorzien van verschillende zichtbare merktekens voor de identificatie en registratie van de auto.

A. Voertuigidentificatienummer (VIN) onder de motorkap.Dit nummer is ingeslagen in het chassis.
B. Voertuigidentificatienummer (VIN) op het dashboard.Dit nummer staat op een sticker en is zichtbaar door de voorruit.C. Typeplaatje.Op de middenstijl aangebracht.
Het bevat de volgende informatie:– De naam van de fabrikant.– Het Europese typegoedkeuringsnummer.– Het voertuigidentificatienummer (VIN).– Het maximaal toelaatbare voertuiggewicht (GVW).– Het maximaal toelaatbare treingewicht (GTW).– Het maximale gewicht op de vooras.– Het maximale gewicht op de achteras.
D. Sticker bandenspanning/kleurcode van de lak.

Op het bestuurdersportier aangebracht.De sticker vermeldt de volgende informatie over de banden:– de bandenspanning, onbeladen en met volle belading.– de bandenmaat (inclusief het type band, de belastingsindex en het snelheidssymbool).– de bandenspanning van het reservewiel.De sticker vermeldt ook de kleurcode van de lak.

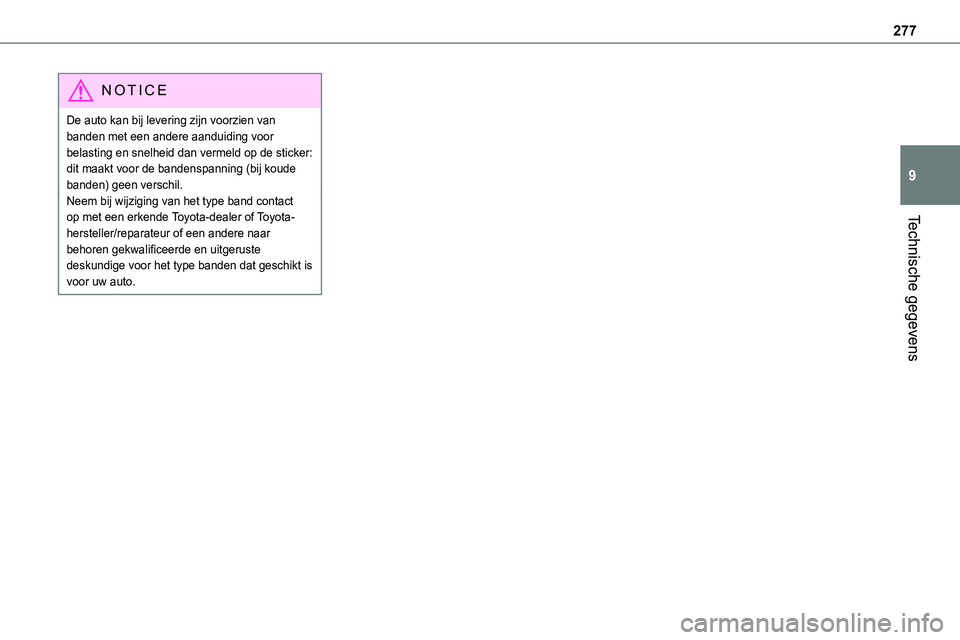

277
Technische gegevens
9
NOTIC E
De auto kan bij levering zijn voorzien van banden met een andere aanduiding voor belasting en snelheid dan vermeld op de sticker: dit maakt voor de bandenspanning (bij koude banden) geen verschil.Neem bij wijziging van het type band contact op met een erkende Toyota-dealer of Toyota-
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige voor het type banden dat geschikt is voor uw auto.

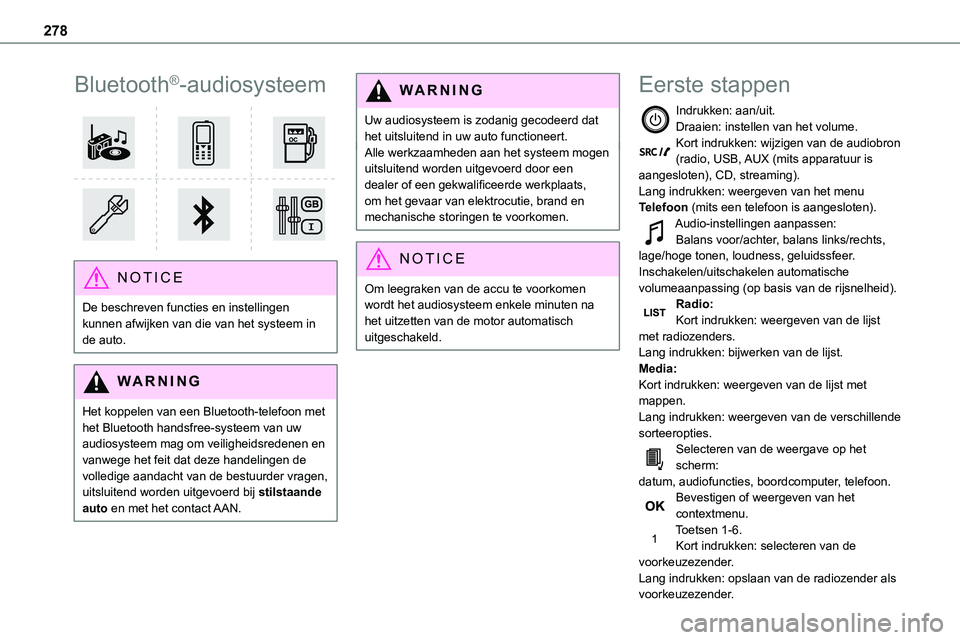

278
Bluetooth®-audiosysteem

NOTIC E
De beschreven functies en instellingen kunnen afwijken van die van het systeem in de auto.
WARNI NG
Het koppelen van een Bluetooth-telefoon met het Bluetooth handsfree-systeem van uw audiosysteem mag om veiligheidsredenen en vanwege het feit dat deze handelingen de volledige aandacht van de bestuurder vragen, uitsluitend worden uitgevoerd bij stilstaande auto en met het contact AAN.
WARNI NG
Uw audiosysteem is zodanig gecodeerd dat het uitsluitend in uw auto functioneert.Alle werkzaamheden aan het systeem mogen uitsluitend worden uitgevoerd door een dealer of een gekwalificeerde werkplaats, om het gevaar van elektrocutie, brand en mechanische storingen te voorkomen.
NOTIC E
Om leegraken van de accu te voorkomen wordt het audiosysteem enkele minuten na het uitzetten van de motor automatisch uitgeschakeld.
Eerste stappen
Indrukken: aan/uit.Draaien: instellen van het volume.Kort indrukken: wijzigen van de audiobron (radio, USB, AUX (mits apparatuur is aangesloten), CD, streaming).Lang indrukken: weergeven van het menu Telefoon (mits een telefoon is aangesloten).
Audio-instellingen aanpassen:Balans voor/achter, balans links/rechts, lage/hoge tonen, loudness, geluidssfeer.Inschakelen/uitschakelen automatische volumeaanpassing (op basis van de rijsnelheid).Radio:Kort indrukken: weergeven van de lijst met radiozenders.Lang indrukken: bijwerken van de lijst.Media:Kort indrukken: weergeven van de lijst met mappen.Lang indrukken: weergeven van de verschillende sorteeropties.Selecteren van de weergave op het scherm:datum, audiofuncties, boordcomputer, telefoon.Bevestigen of weergeven van het contextmenu.Toetsen 1-6.Kort indrukken: selecteren van de voorkeuzezender.Lang indrukken: opslaan van de radiozender als voorkeuzezender.

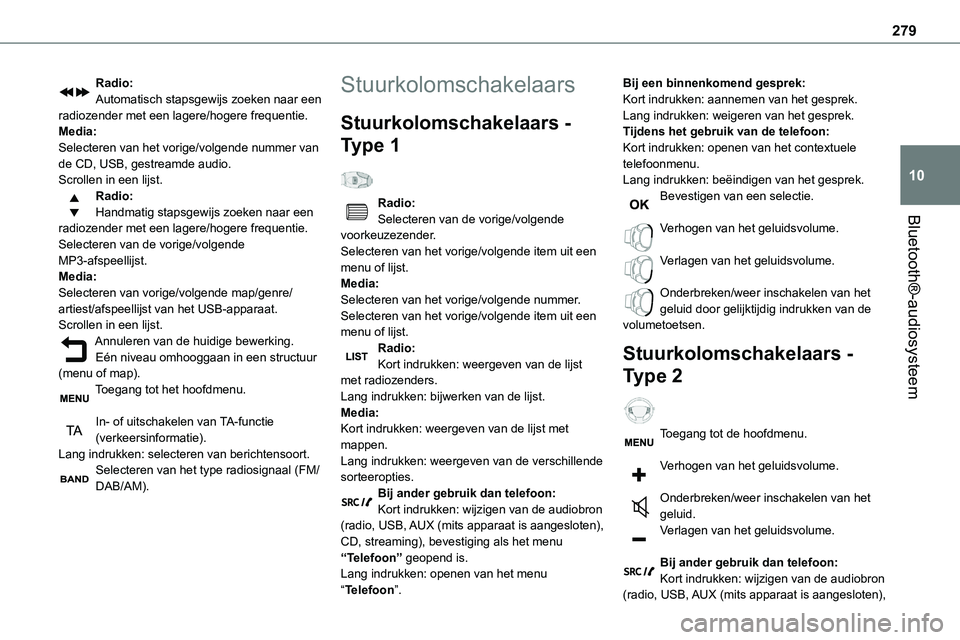

279
Bluetooth®-audiosysteem
10
Radio:Automatisch stapsgewijs zoeken naar een radiozender met een lagere/hogere frequentie.Media:Selecteren van het vorige/volgende nummer van de CD, USB, gestreamde audio.Scrollen in een lijst.Radio:Handmatig stapsgewijs zoeken naar een
radiozender met een lagere/hogere frequentie.Selecteren van de vorige/volgende MP3-afspeellijst.Media:Selecteren van vorige/volgende map/genre/artiest/afspeellijst van het USB-apparaat.Scrollen in een lijst.Annuleren van de huidige bewerking.Eén niveau omhooggaan in een structuur (menu of map).Toegang tot het hoofdmenu.
In- of uitschakelen van TA-functie (verkeersinformatie).Lang indrukken: selecteren van berichtensoort.Selecteren van het type radiosignaal (FM/DAB/AM).
Stuurkolomschakelaars
Stuurkolomschakelaars -
Type 1
Radio:Selecteren van de vorige/volgende
voorkeuzezender.Selecteren van het vorige/volgende item uit een menu of lijst.Media:Selecteren van het vorige/volgende nummer.Selecteren van het vorige/volgende item uit een menu of lijst.Radio:Kort indrukken: weergeven van de lijst met radiozenders.Lang indrukken: bijwerken van de lijst.Media:Kort indrukken: weergeven van de lijst met mappen.Lang indrukken: weergeven van de verschillende sorteeropties.Bij ander gebruik dan telefoon:Kort indrukken: wijzigen van de audiobron (radio, USB, AUX (mits apparaat is aangesloten), CD, streaming), bevestiging als het menu “Telefoon” geopend is.Lang indrukken: openen van het menu “Telefoon”.
Bij een binnenkomend gesprek:Kort indrukken: aannemen van het gesprek.Lang indrukken: weigeren van het gesprek.Tijdens het gebruik van de telefoon:Kort indrukken: openen van het contextuele telefoonmenu.Lang indrukken: beëindigen van het gesprek.Bevestigen van een selectie.
Verhogen van het geluidsvolume.
Verlagen van het geluidsvolume.
Onderbreken/weer inschakelen van het geluid door gelijktijdig indrukken van de volumetoetsen.
Stuurkolomschakelaars -
Type 2
Toegang tot de hoofdmenu.
Verhogen van het geluidsvolume.
Onderbreken/weer inschakelen van het geluid.Verlagen van het geluidsvolume.
Bij ander gebruik dan telefoon:Kort indrukken: wijzigen van de audiobron (radio, USB, AUX (mits apparaat is aangesloten),

280
CD, streaming), bevestiging als het menu “Telefoon” geopend is.Lang indrukken: openen van het menu “Telefoon”.Bij een binnenkomend gesprek:Kort indrukken: aannemen van het gesprek.Lang indrukken: weigeren van het gesprek.Tijdens het gebruik van de telefoon:Kort indrukken: openen van het contextuele
telefoonmenu.Lang indrukken: beëindigen van het gesprek.Starten van de spraakherkenning van uw smartphone via het systeem.Radio:Kort indrukken: weergeven van de lijst met radiozenders.Lang indrukken: bijwerken van de lijst.Media:Kort indrukken: weergeven van de lijst met mappen.Lang indrukken: weergeven van de verschillende sorteeropties.Radio:Selecteren van de vorige/volgende voorkeuzezender.Selecteren van het vorige/volgende item uit een menu of lijst.Media:Selecteren van het vorige/volgende nummer.Selecteren van het vorige/volgende item uit een menu of lijst.Indrukken van de draaiknop: bevestigen.
Menu's
Afhankelijk van de uitvoering.“Multimedia”: Parameters media, Radio-instellingen.“Telefoon”: Bellen, Beheer index, Instelling telefoon, Gespr. beëindigen.“Boordcomputer”.
“Onderhoud”: diagnose, Logboek waarschuw., enz.“Verbindingen”: beheer van de verbindingen, apparaten zoeken.“Persoonlijke instelling - configuratie”: Parameters van de auto definiëren, Taalkeuze, Configuratie beeldscherm, Keuze van eenheden, Datum en tijd instellen.Druk op de toets “MENU”.
Scrollen tussen de menu's.
Toegang tot een menu.
Radio
Een radiozender selecteren
Druk herhaaldelijk op de toets SOURCE om de radiofunctie te selecteren.Druk op deze toets om een frequentieband te selecteren (FM/AM/DAB).
Druk op een van de toetsen voor automatisch zoeken naar een radiozender.Druk op een van de toetsen om handmatig naar hogere/lagere frequenties te zoeken.Druk op deze toets voor een lijst van de beschikbare zenders in het gebied waar u zich bevindt.Druk langer dan 2 seconden op de toets om deze lijst bij te werken. Tijdens het bijwerken is de geluidsweergave uitgeschakeld.
RDS
NOTIC E
Er kunnen storingen in de ontvangst optreden door obstakels in de omgeving (bergen, gebouwen, tunnels, parkeergarages, enz.),
ook als de RDS-functie is ingeschakeld. Dit is een normaal verschijnsel bij radiogolven en duidt niet op een storing in het audiosysteem.
