TOYOTA RAV4 2009 Manuel du propriétaire (in French)

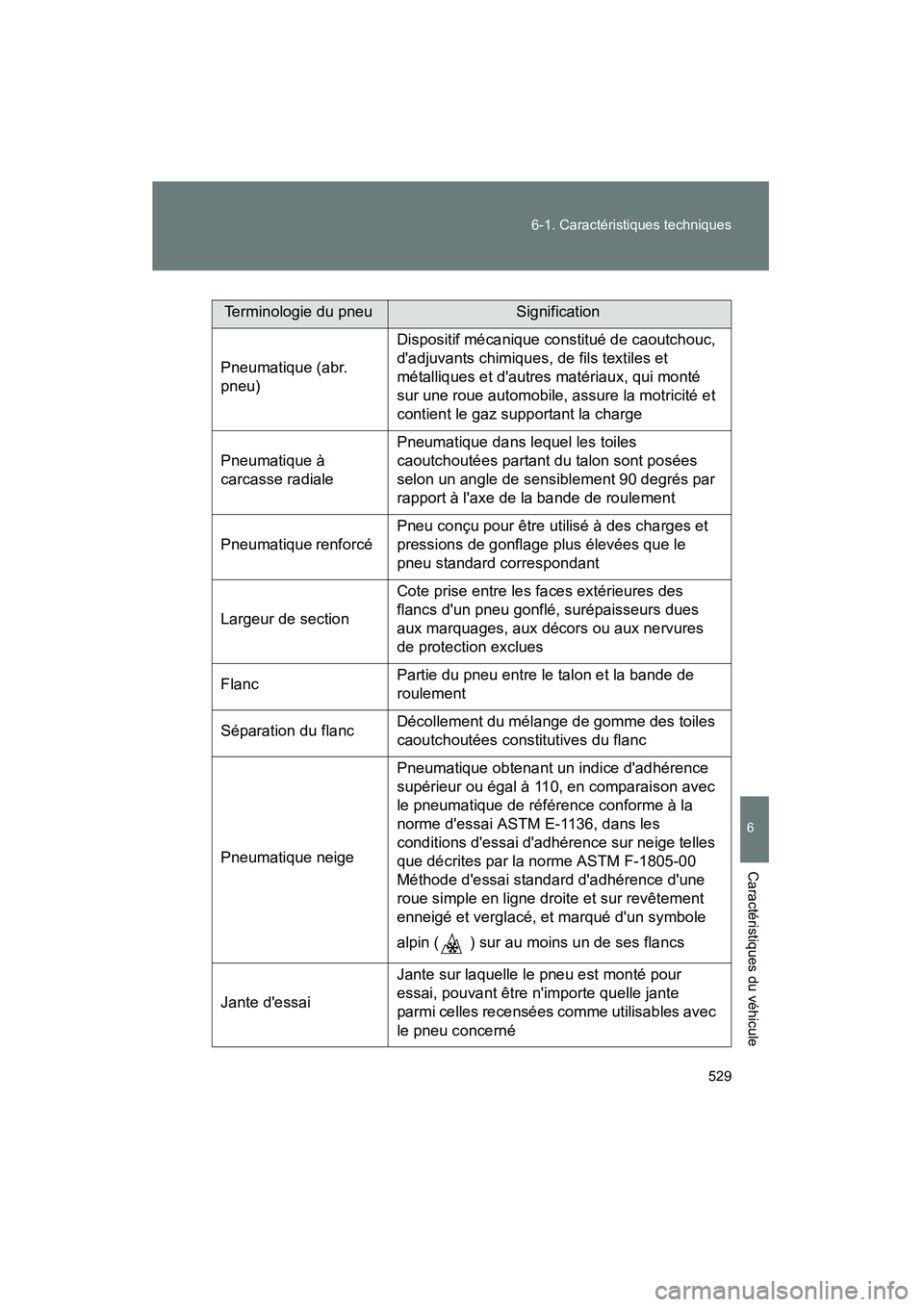

529
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)
Terminologie du pneuSignification
Pneumatique (abr.
pneu) Dispositif mécanique constitué de caoutchouc,
d'adjuvants chimiques, de fils textiles et
métalliques et d'autres matériaux, qui monté
sur une roue automobile, assure la motricité et
contient le gaz supportant la charge
Pneumatique à
carcasse radiale Pneumatique dans lequel les toiles
caoutchoutées partant du talon sont posées
selon un angle de sensiblement 90 degrés par
rapport à l'axe de la bande de roulement
Pneumatique renforcé Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
Largeur de section Cote prise entre les faces extérieures des
flancs d'un pneu gonflé, surépaisseurs dues
aux marquages, aux décors ou aux nervures
de protection exclues
Flanc Partie du pneu entre le talon et la bande de
roulement
Séparation du flanc Décollement du mélange de gomme des toiles
caoutchoutées constitutives du flanc
Pneumatique neige Pneumatique obtenant un indice d'adhérence
supérieur ou égal à 110, en comparaison avec
le pneumatique de référence conforme à la
norme d'essai ASTM E-1136, dans les
conditions d'essai d'adhérence sur neige telles
que décrites par la norme ASTM F-1805-00
Méthode d'essai standard d'adhérence d'une
roue simple en ligne droite et sur revêtement
enneigé et verglacé, et marqué d'un symbole
alpin ( ) sur au moins un de ses flancs
Jante d'essai Jante sur laquelle le pneu est monté pour
essai, pouvant être n'importe quelle jante
parmi celles recensées comme utilisables avec
le pneu concerné

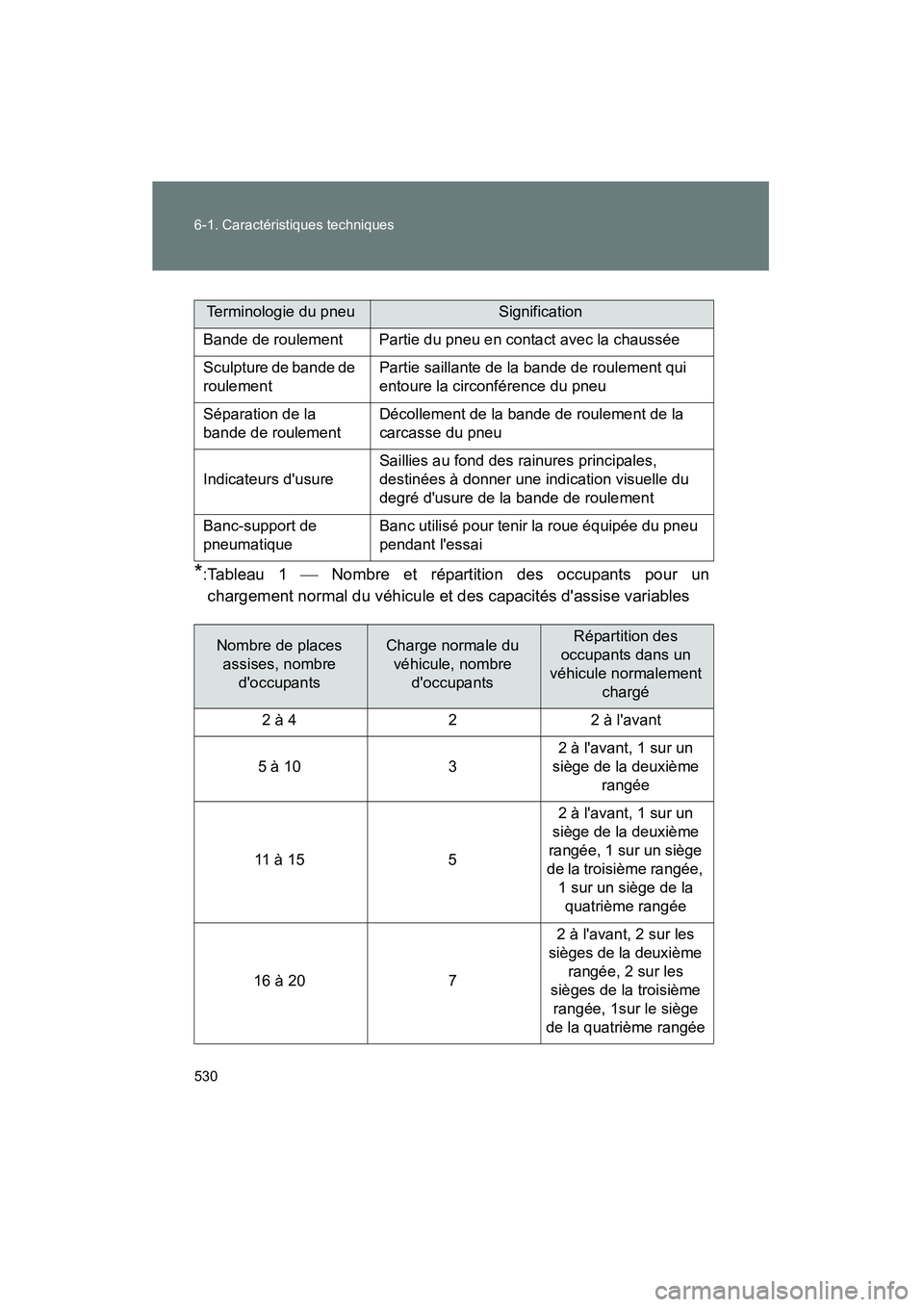

530 6-1. Caractéristiques techniques
Rav4_D_(L/O_0808)
*:Tableau 1  Nombre et répartition des occupants pour un
chargement normal du véhicule et des capacités d'assise variables
Terminologie du pneuSignification
Bande de roulement Partie du pneu en contact avec la chaussée
Sculpture de bande de
roulement Partie saillante de la bande de roulement qui
entoure la circonférence du pneu
Séparation de la
bande de roulement Décollement de la bande de roulement de la
carcasse du pneu
Indicateurs d'usure Saillies au fond des rainures principales,
destinées à donner une indication visuelle du
degré d'usure de la bande de roulement
Banc-support de
pneumatique Banc utilisé pour tenir la roue équipée du pneu
pendant l'essai
Nombre de places
assises, nombre d'occupantsCharge normale du véhicule, nombre d'occupantsRépartition des
occupants dans un
véhicule normalement chargé
2 à 4 2 2 à l'avant
5 à 10 3 2 à l'avant, 1 sur un
siège de la deuxième rangée
11 à 1 5 5 2 à l'avant, 1 sur un
siège de la deuxième
rangée, 1 sur un siège
de la troisième rangée, 1 sur un siège de la quatrième rangée
16 à 20 7 2 à l'avant, 2 sur les
sièges de la deuxième rangée, 2 sur les
sièges de la troisième rangée, 1sur le siège
de la quatrième rangée

531
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)

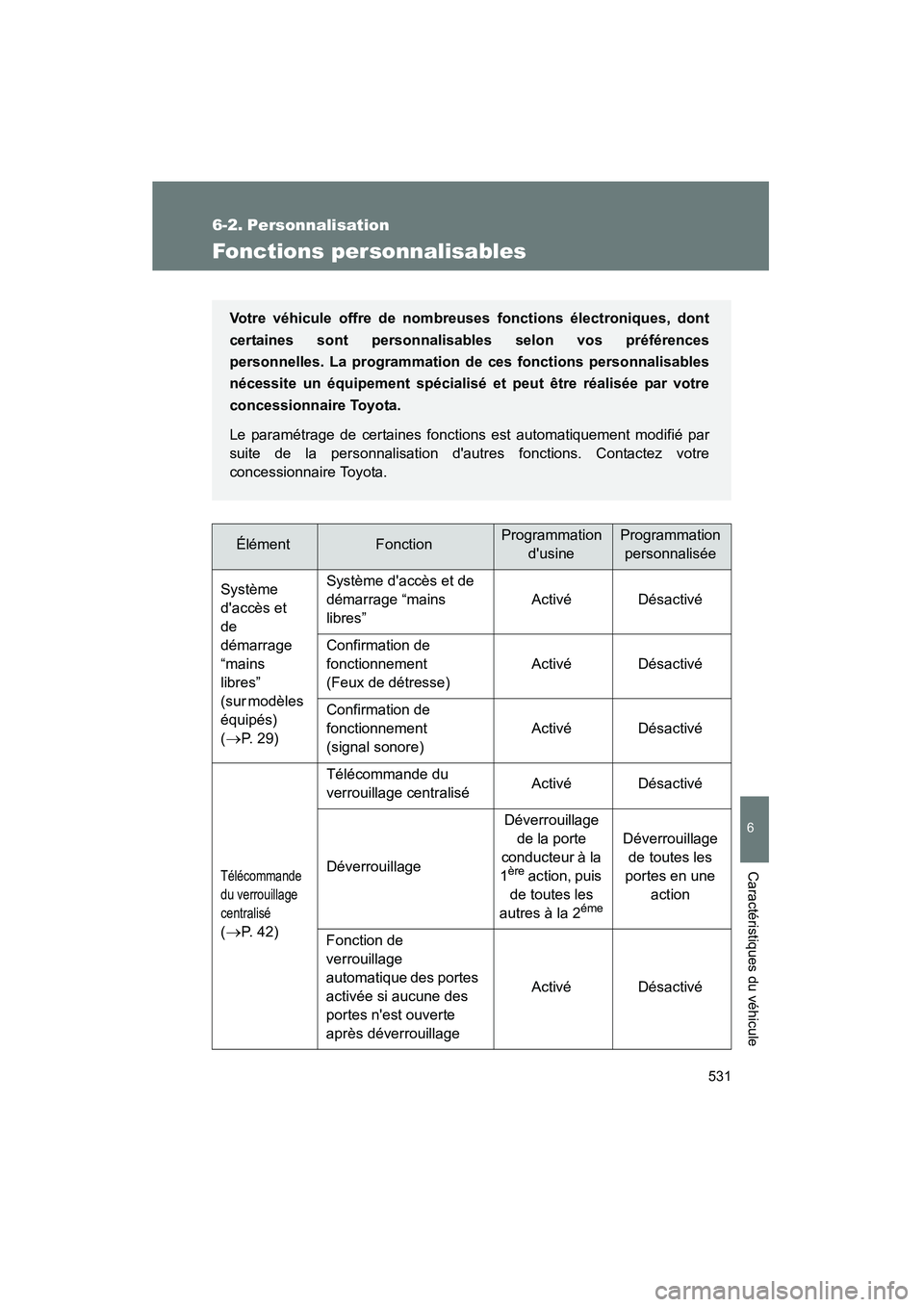

6-2. Personnalisation
Fonctions personnalisables
ÉlémentFonctionProgrammation d'usineProgrammationpersonnalisée
Système
d'accès et
de
démarrage
“mains
libres”
(sur modèles
équipés)
(
→P. 29) Système d'accès et de
démarrage “mains
libres”
Activé Désactivé
Confirmation de
fonctionnement
(Feux de détresse) Activé Désactivé
Confirmation de
fonctionnement
(signal sonore) Activé Désactivé
Télécommande
du verrouillage
centralisé
(→P. 42)Télécommande du
verrouillage centralisé
Activé Désactivé
Déverrouillage Déverrouillage
de la porte
conducteur à la
1
ère action, puis
de toutes les
autres à la 2
éme
Déverrouillage de toutes les
portes en une action
Fonction de
verrouillage
automatique des portes
activée si aucune des
portes n'est ouverte
après déverrouillage Activé Désactivé
Votre véhicule offre de nombreuses fonctions électroniques, dont
certaines sont personnalisables selon vos préférences
personnelles. La programmation
de ces fonctions personnalisables
nécessite un équipement spécialisé et peut être réalisée par votre
concessionnaire Toyota.
Le paramétrage de certaines fonctions est automatiquement modifié par
suite de la personnalisation d'autres fonctions. Contactez votre
concessionnaire Toyota.

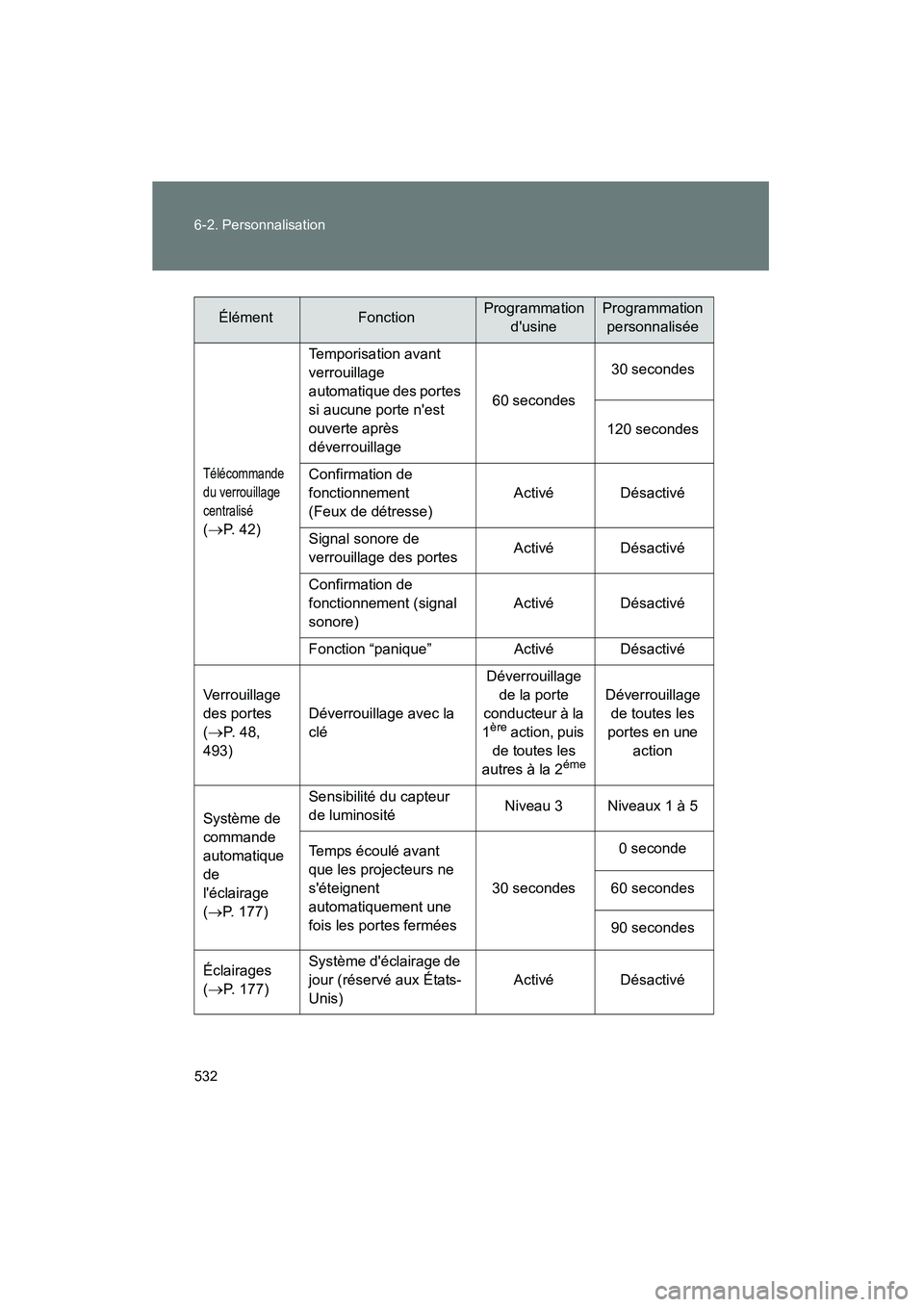

532 6-2. Personnalisation
Rav4_D_(L/O_0808)
Télécommande
du verrouillage
centralisé
(→P. 42)Temporisation avant
verrouillage
automatique des portes
si aucune porte n'est
ouverte après
déverrouillage
60 secondes
30 secondes
120 secondes
Confirmation de
fonctionnement
(Feux de détresse) Activé Désactivé
Signal sonore de
verrouillage des portes Activé Désactivé
Confirmation de
fonctionnement (signal
sonore) Activé Désactivé
Fonction “panique” Activé Désactivé
Verrouillage
des portes
(
→P. 48,
493) Déverrouillage avec la
clé Déverrouillage
de la porte
conducteur à la
1ère action, puis
de toutes les
autres à la 2
éme
Déverrouillage de toutes les
portes en une action
Système de
commande
automatique
de
l'éclairage
( → P. 177) Sensibilité du capteur
de luminosité
Niveau 3 Niveaux 1 à 5
Temps écoulé avant
que les projecteurs ne
s'éteignent
automatiquement une
fois les portes fermées 30 secondes0 seconde
60 secondes
90 secondes
Éclairages
(
→P. 177) Système d'éclairage de
jour (réservé aux États-
Unis)
Activé Désactivé
ÉlémentFonctionProgrammation
d'usineProgrammationpersonnalisée

533
6-2. Personnalisation
6
Caractéristiques du véhicule
Rav4_D_(L/O_0808)
Éclairages
(
→P. 326)
Temporisation
d'extinction des
éclairages
15 secondes
7,5 secondes
30 secondes
Fonctionnement portes
déverrouillées Activé Désactivé
Véhicules équipés du
système d'accès et de
démarrage “mains
libres”: Fonctionnement
après mise sur ARRÊT
du bouton de
démarrage/d'arrêt
moteur “ENGINE
START STOP”
Véhicules sans
système d'accès et de
démarrage “mains
libres”: Fonctionnement
après mise sur “LOCK”
du contacteur de
démarrage antivol Activé Désactivé
Éclairages au plancher
avant Activé Désactivé
Rappel de
ceinture de
sécurité
(
→P. 457) Rappel de ceinture de
sécurité asservi à la
vitesse du véhicule
Activé Désactivé
ÉlémentFonctionProgrammation
d'usineProgrammationpersonnalisée

534
Rav4_D_(L/O_0808)

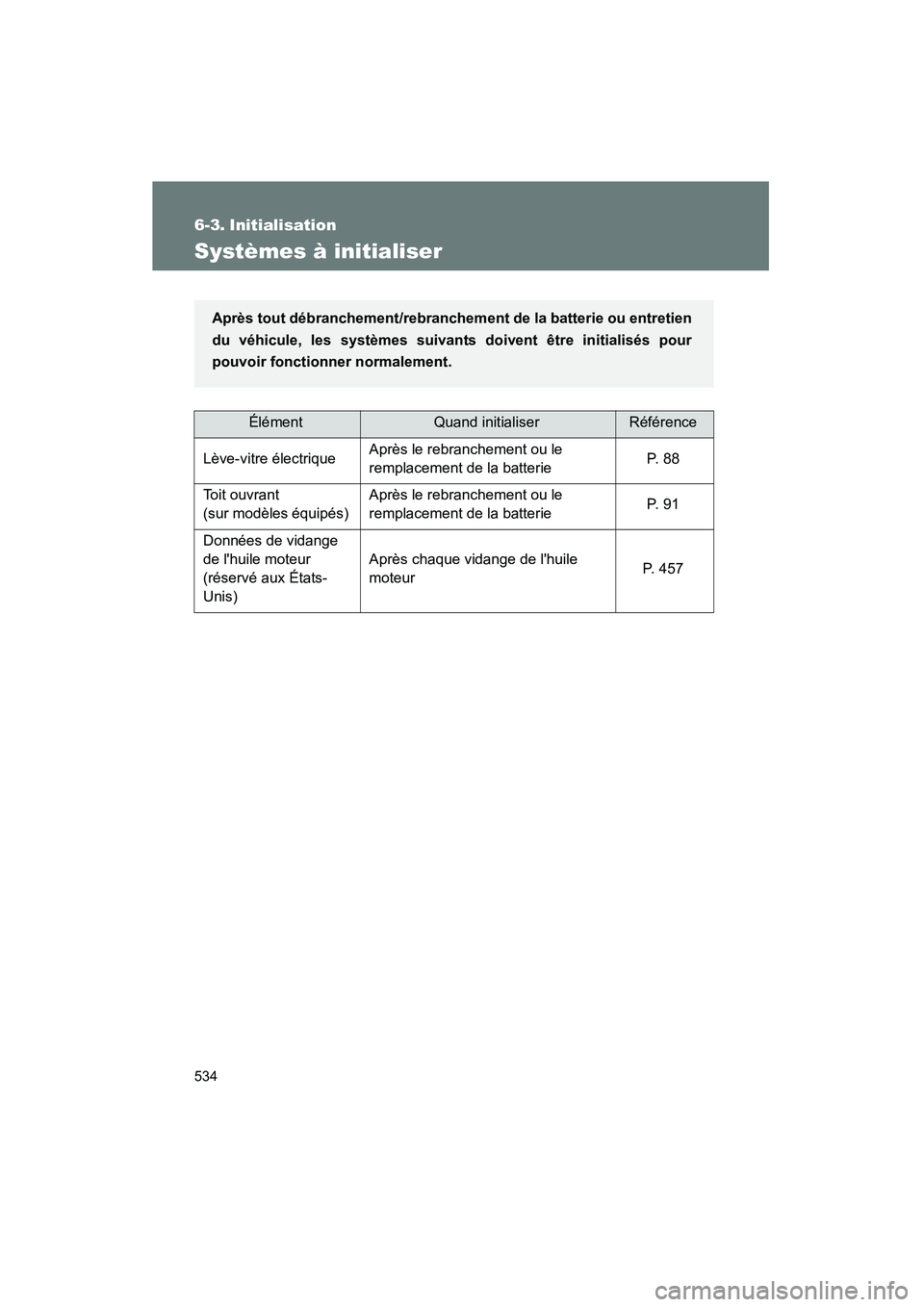

6-3. Initialisation
Systèmes à initialiser
ÉlémentQuand initialiserRéférence
Lève-vitre électrique Après le rebranchement ou le
remplacement de la batterie P. 8 8
Toit ouvrant
(sur modèles équipés) Après le rebranchement ou le
remplacement de la batterie
P. 9 1
Données de vidange
de l'huile moteur
(réservé aux États-
Unis) Après chaque vidange de l'huile
moteur
P. 457
Après tout débranchement/rebranchement de la batterie ou entretien
du véhicule, les systèmes suivants doivent être initialisés pour
pouvoir fonctionner normalement.

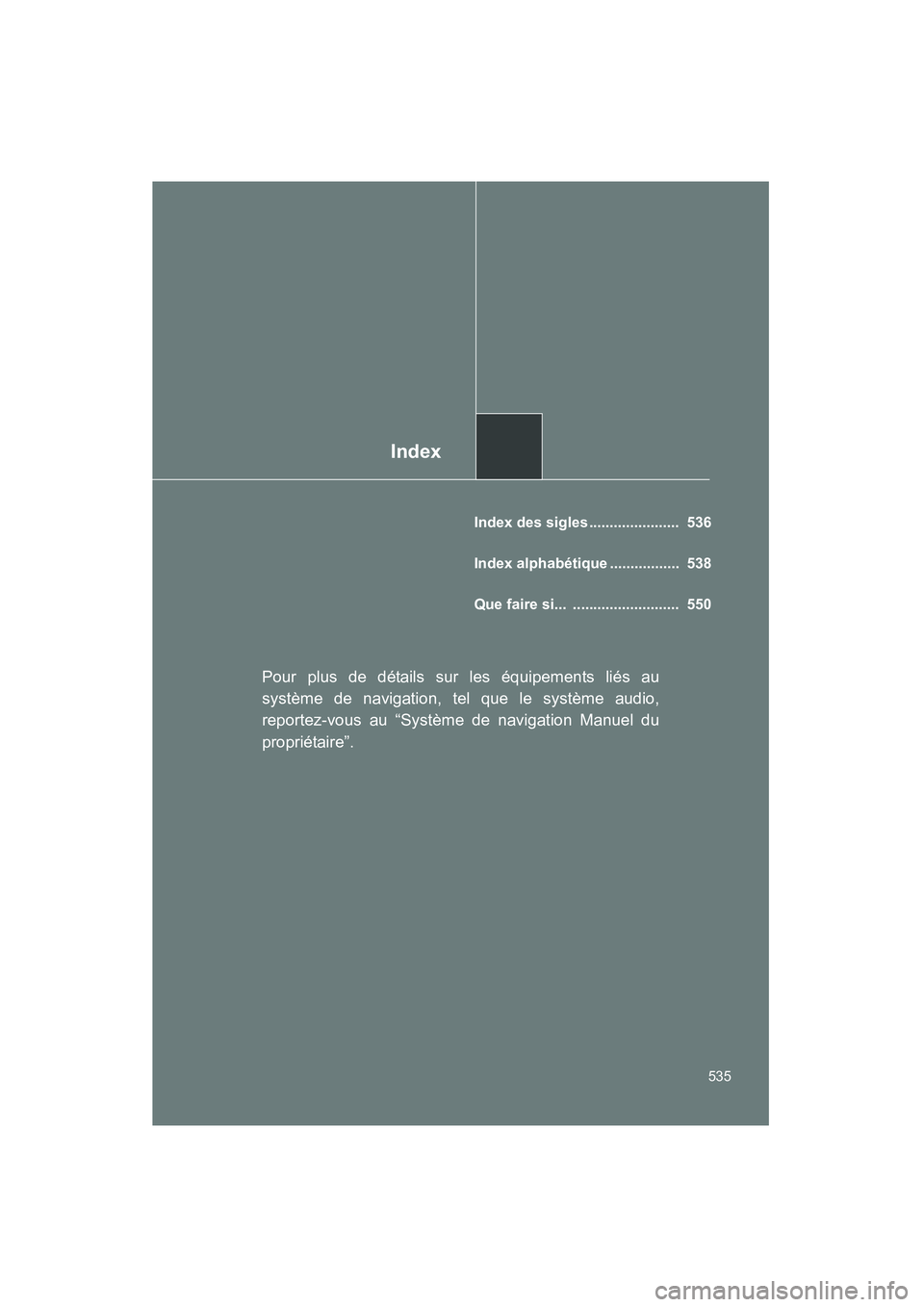

Index
535
Rav4_D_(L/O_0808)
Index des sigles ...................... 536
Index alphabétique ................. 538
Que faire si... .......................... 550
Pour plus de détails sur les équipements liés au
système de navigation, tel que le système audio,
reportez-vous au “Système de navigation Manuel du
propriétaire”.

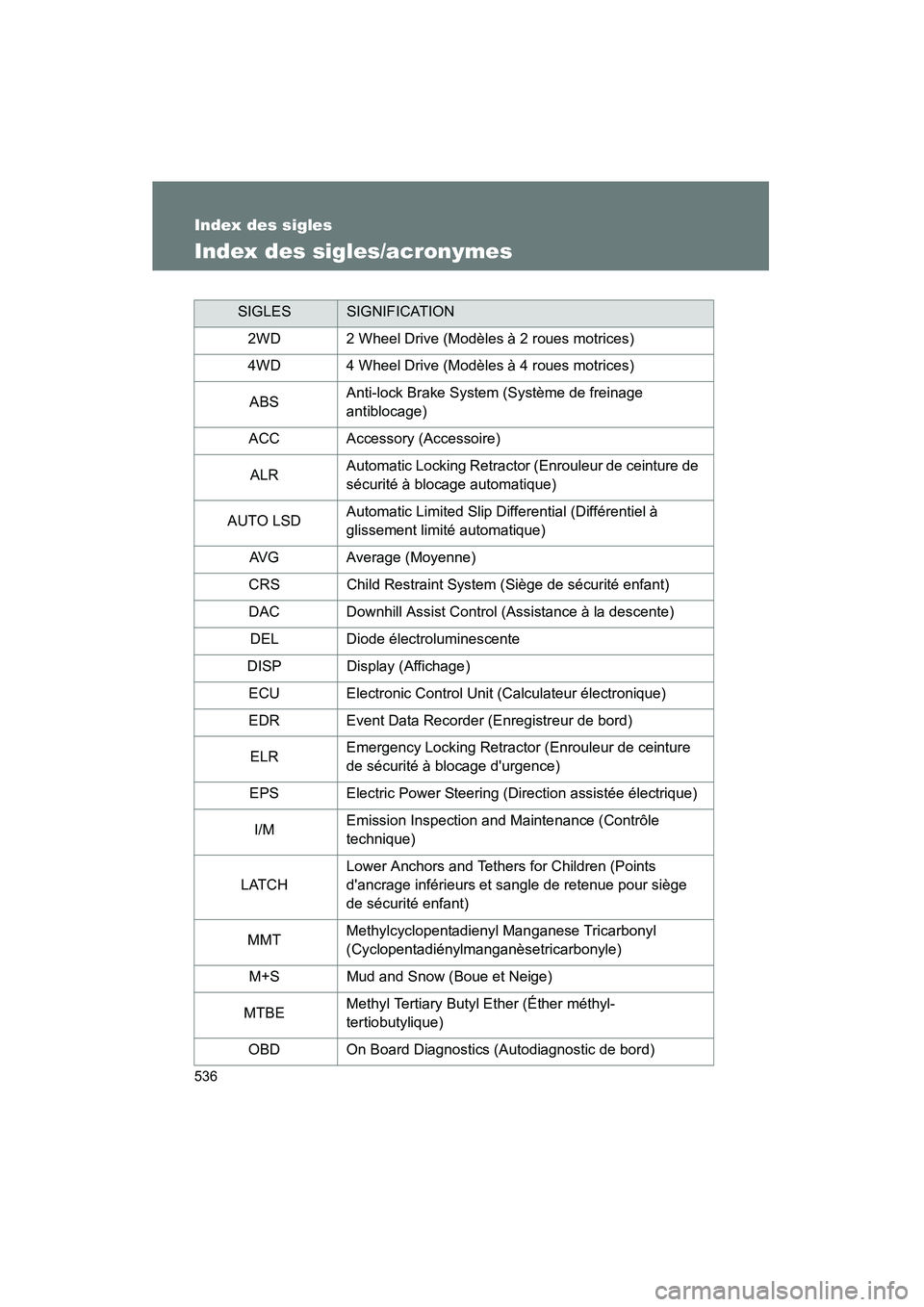

536
Rav4_D_(L/O_0808)
Index des sigles
Index des sigles/acronymes
SIGLESSIGNIFICATION
2WD 2 Wheel Drive (Modèles à 2 roues motrices)
4WD 4 Wheel Drive (Modèles à 4 roues motrices)
ABS Anti-lock Brake System (Système de freinage
antiblocage)
ACC Accessory (Accessoire)
ALR Automatic Locking Retractor (Enrouleur de ceinture de
sécurité à blocage automatique)
AUTO LSD Automatic Limited Slip Differential (Différentiel à
glissement limité automatique)
AVG Average (Moyenne)
CRS Child Restraint System (Siège de sécurité enfant)
DAC Downhill Assist Control (Assistance à la descente)
DEL Diode électroluminescente
DISP Display (Affichage) ECU Electronic Control Unit (Calculateur électronique)
EDR Event Data Recorder (Enregistreur de bord)
ELR Emergency Locking Retractor (Enrouleur de ceinture
de sécurité à blocage d'urgence)
EPS Electric Power Steering (D irection assistée électrique)
I/M Emission Inspection and Maintenance (Contrôle
technique)
LATCH Lower Anchors and Tethers for Children (Points
d'ancrage inférieurs et sangle de retenue pour siège
de sécurité enfant)
MMT Methylcyclopentadienyl Manganese Tricarbonyl
(Cyclopentadiénylmanganèsetricarbonyle)
M+S Mud and Snow (Boue et Neige)
MTBE Methyl Tertiary Butyl Ether (Éther méthyl-
tertiobutylique)
OBD On Board Diagnostics (Autodiagnostic de bord)

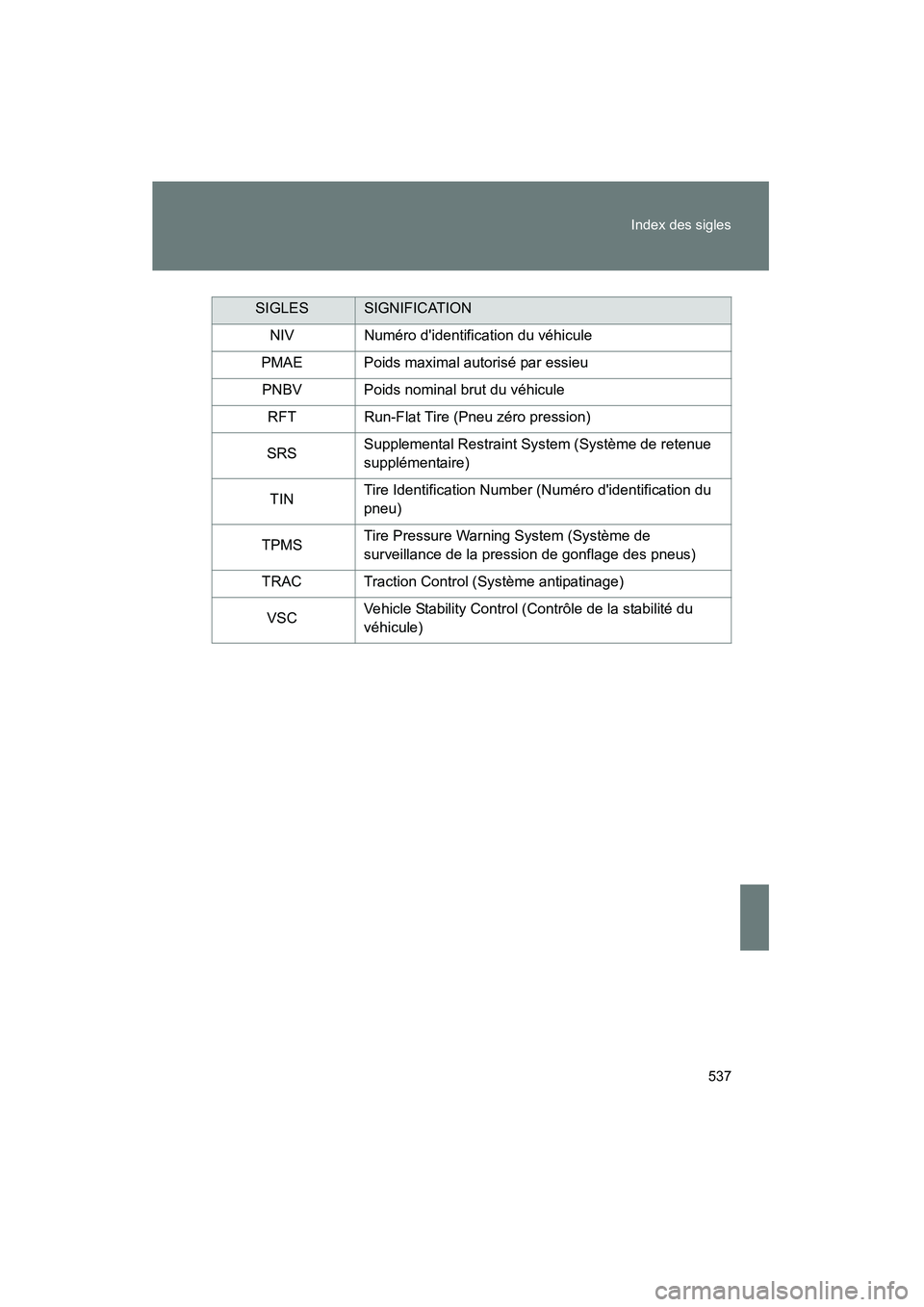

537
Index des sigles
Rav4_D_(L/O_0808)
NIV Numéro d'identification du véhicule
PMAE Poids maximal autorisé par essieu PNBV Poids nominal brut du véhicule RFT Run-Flat Tire (Pneu zéro pression)
SRS Supplemental Restraint System (Système de retenue
supplémentaire)
TIN Tire Identification Number (Numéro d'identification du
pneu)
TPMS Tire Pressure Warning System (Système de
surveillance de la pression de gonflage des pneus)
TRAC Traction Control (Système antipatinage)
VSC Vehicle Stability Control (Contrôle de la stabilité du
véhicule)
SIGLESSIGNIFICATION

538
Rav4_D_(L/O_0808)

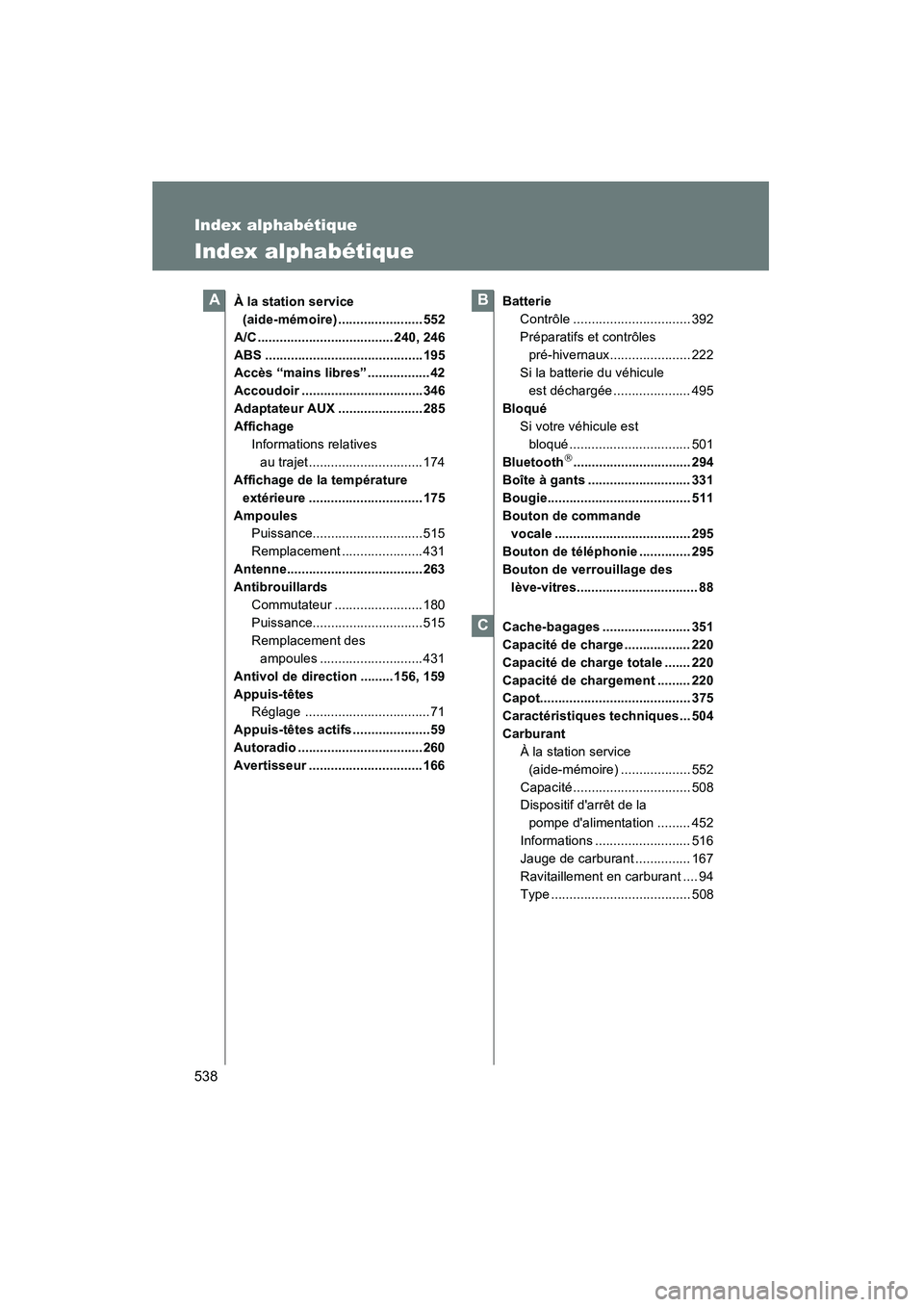

Index alphabétique
Index alphabétique
À la station service (aide-mémoire) ....................... 552
A/C .....................................240, 246
ABS ...........................................195
Accès “mains libres” .................42
Accoudoir .................................346
Adaptateur AUX ....................... 285
Affichage Informations relatives au trajet ............................... 174
Affichage de la température extérieure ............................... 175
Ampoules Puissance..............................515
Remplacement ...................... 431
Antenne..................................... 263
Antibrouillards Commutateur ........................ 180
Puissance..............................515
Remplacement des
ampoules ............................ 431
Antivol de direction .........156, 159
Appuis-têtes Réglage ..................................71
Appuis-têtes actifs .....................59
Autoradio .................................. 260
Avertisseur ............................... 166 Batterie
Contrôle ................................ 392
Préparatifs et contrôles pré-hivernaux...................... 222
Si la batterie du véhicule
est déchargée ..................... 495
Bloqué Si votre véhicule est bloqué ................................. 501
Bluetooth
................................ 294
Boîte à gants ............................ 331
Bougie....................................... 511
Bouton de commande vocale ..................................... 295
Bouton de téléphonie .............. 295
Bouton de verrouillage des lève-vitres................................. 88
Cache-bagages ........................ 351
Capacité de charge .................. 220
Capacité de charge totale ....... 220
Capacité de chargement ......... 220
Capot......................................... 375
Caractéristiques techniques... 504
Carburant À la station service (aide-mémoire) ................... 552
Capacité................................ 508
Dispositif d'arrêt de la pompe d'alimentation ......... 452
Informations .......................... 516
Jauge de carburant ............... 167
Ravitaillement en carburant .... 94
Type ...................................... 508
AB
C
