TOYOTA RAV4 2013 Manuel du propriétaire (in French)

389
RAV4_OM_OM42809D_(D)
5-4. Utilisation des dispositifs de rangement
5
Caractéristiques intérieures

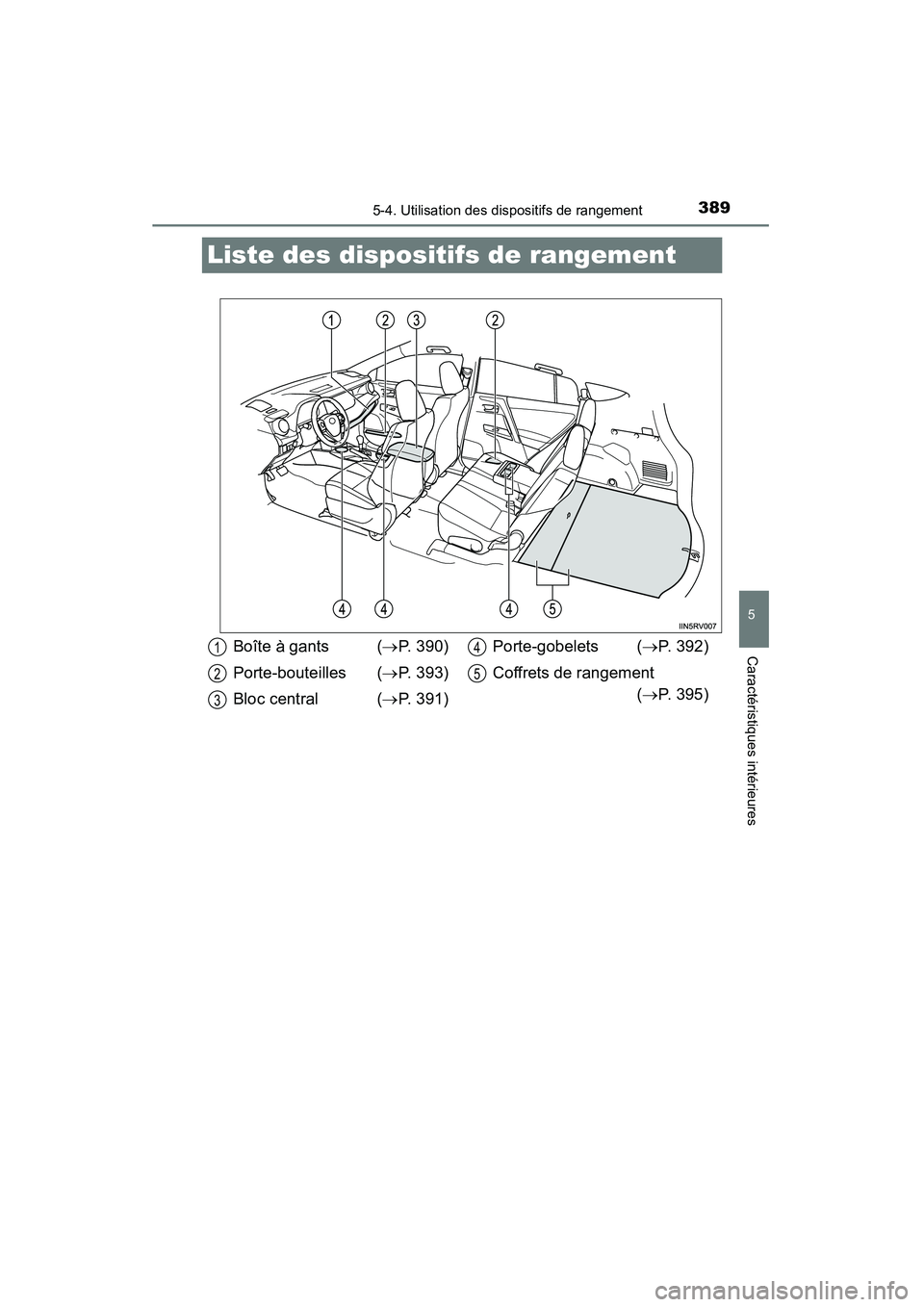

Liste des dispositifs de rangement
Boîte à gants (→P. 390)
Porte-bouteilles ( →P. 393)
Bloc central ( →P. 391) Porte-gobelets (
→P. 392)
Coffrets de rangement (→P. 395)1
2
3
4
5

390
RAV4_OM_OM42809D_(D)
5-4. Utilisation des dispositifs de rangement

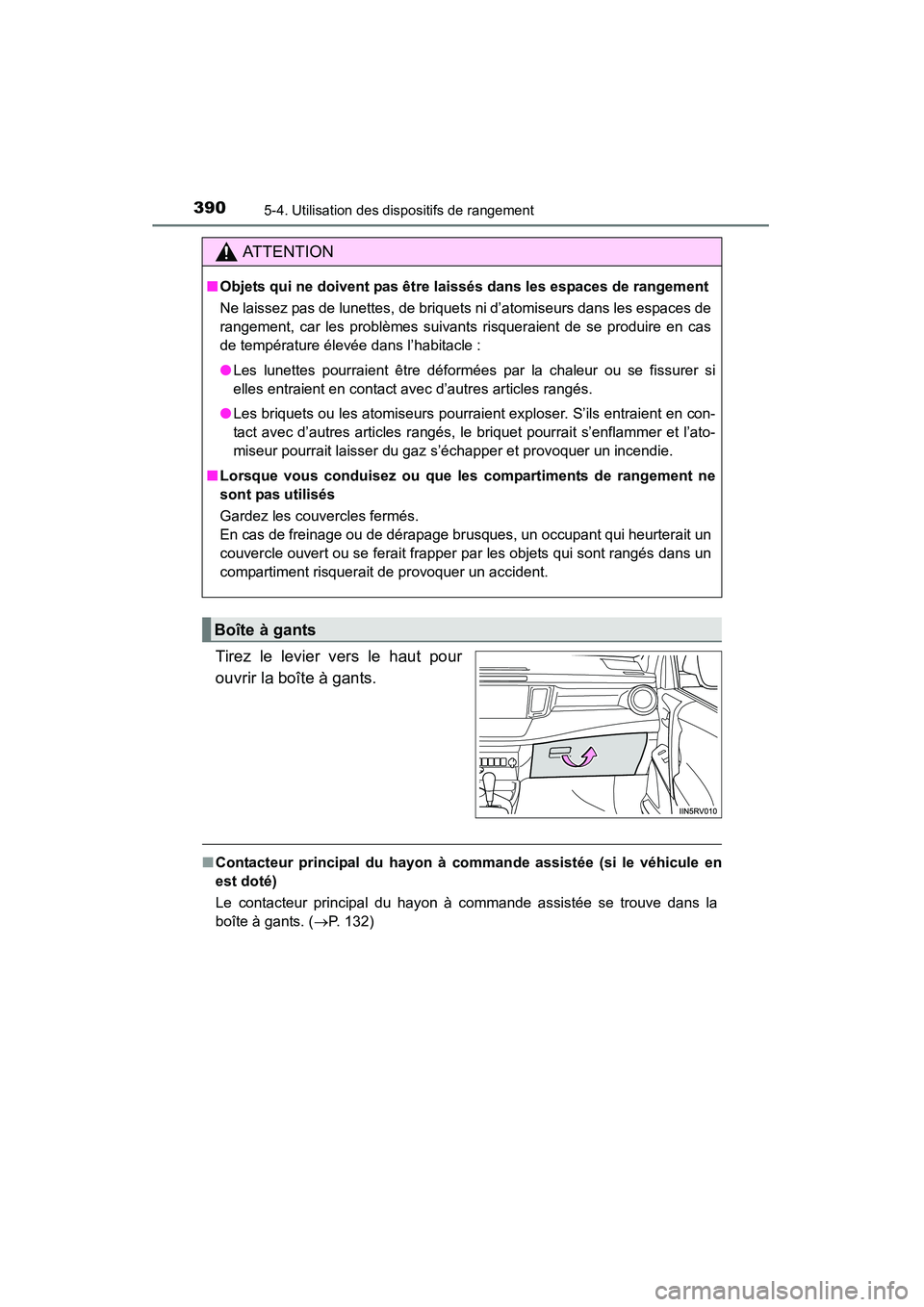

Tirez le levier vers le haut pour
ouvrir la boîte à gants.
■Contacteur principal du hayon à commande assistée (si le véhicule en
est doté)
Le contacteur principal du hayon à commande assistée se trouve dans la
boîte à gants. ( →P. 132)
AT T E N T I O N
■Objets qui ne doivent pas être laissés dans les espaces de rangement
Ne laissez pas de lunettes, de briquets ni d’atomiseurs dans les espaces de
rangement, car les problèmes suivants risqueraient de se produire en cas
de température élevée dans l’habitacle :
●Les lunettes pourraient être déformées par la chaleur ou se fissurer si
elles entraient en contact avec d’autres articles rangés.
● Les briquets ou les atomiseurs pourraient exploser. S’ils entraient en con-
tact avec d’autres articles rangés, le briquet pourrait s’enflammer et l’ato-
miseur pourrait laisser du gaz s’échapper et provoquer un incendie.
■ Lorsque vous conduisez ou que les compartiments de rangement ne
sont pas utilisés
Gardez les couvercles fermés.
En cas de freinage ou de dérapage brusques, un occupant qui heurterait un
couvercle ouvert ou se ferait frapper par les objets qui sont rangés dans un
compartiment risquerait de provoquer un accident.
Boîte à gants

RAV4_OM_OM42809D_(D)
3915-4. Utilisation des dispositifs de rangement
5
Caractéristiques intérieures

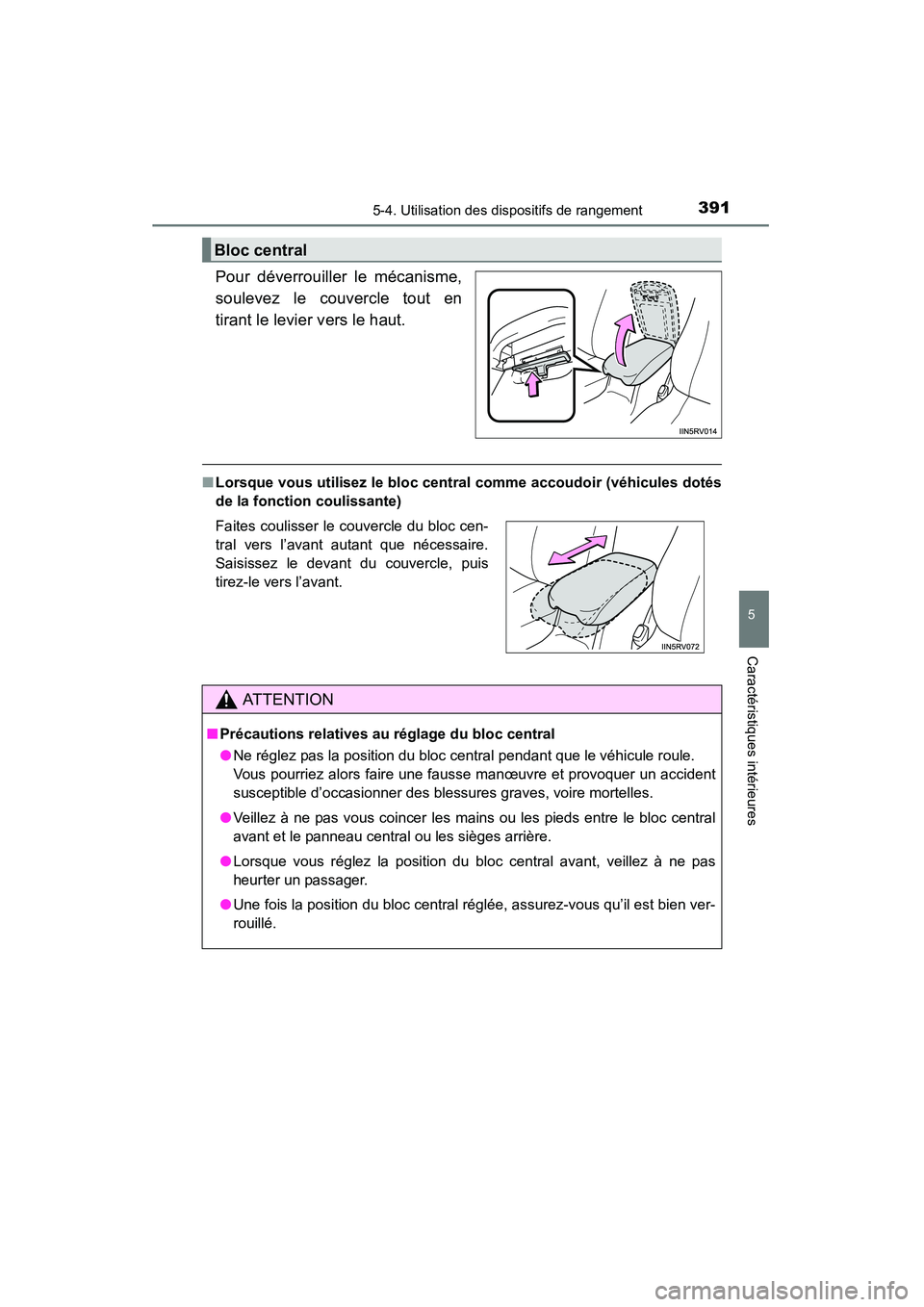

Pour déverrouiller le mécanisme,
soulevez le couvercle tout en
tirant le levier vers le haut.
■Lorsque vous utilisez le bloc central comme accoudoir (véhicules dotés
de la fonction coulissante)
Bloc central
Faites coulisser le couvercle du bloc cen-
tral vers l’avant autant que nécessaire.
Saisissez le devant du couvercle, puis
tirez-le vers l’avant.
AT T E N T I O N
■Précautions relatives au réglage du bloc central
●Ne réglez pas la position du bloc central pendant que le véhicule roule.
Vous pourriez alors faire une fausse manœuvre et provoquer un accident
susceptible d’occasionner des blessures graves, voire mortelles.
● Veillez à ne pas vous coincer les mains ou les pieds entre le bloc central
avant et le panneau central ou les sièges arrière.
● Lorsque vous réglez la position du bloc central avant, veillez à ne pas
heurter un passager.
● Une fois la position du bloc central réglée, assurez-vous qu’il est bien ver-
rouillé.

392
RAV4_OM_OM42809D_(D)
5-4. Utilisation des dispositifs de rangement

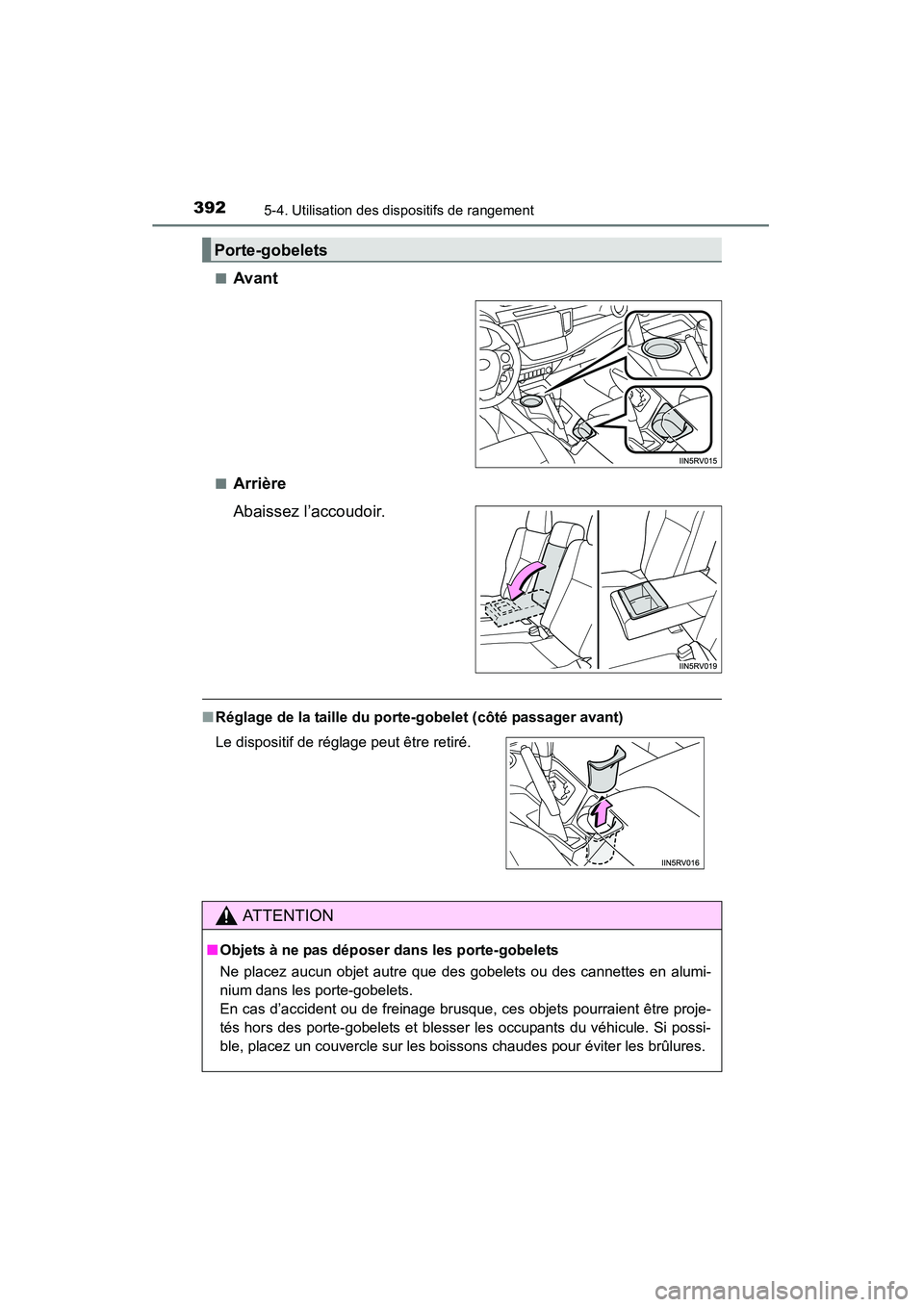

■Avant
■Arrière
Abaissez l’accoudoir.
■Réglage de la taille du porte-gobelet (côté passager avant)
Porte-gobelets
Le dispositif de réglage peut être retiré.
AT T E N T I O N
■Objets à ne pas déposer dans les porte-gobelets
Ne placez aucun objet autre que des gobelets ou des cannettes en alumi-
nium dans les porte-gobelets.
En cas d’accident ou de freinage brusque, ces objets pourraient être proje-
tés hors des porte-gobelets et blesser les occupants du véhicule. Si possi-
ble, placez un couvercle sur les boissons chaudes pour éviter les brûlures.

RAV4_OM_OM42809D_(D)
3935-4. Utilisation des dispositifs de rangement
5
Caractéristiques intérieures

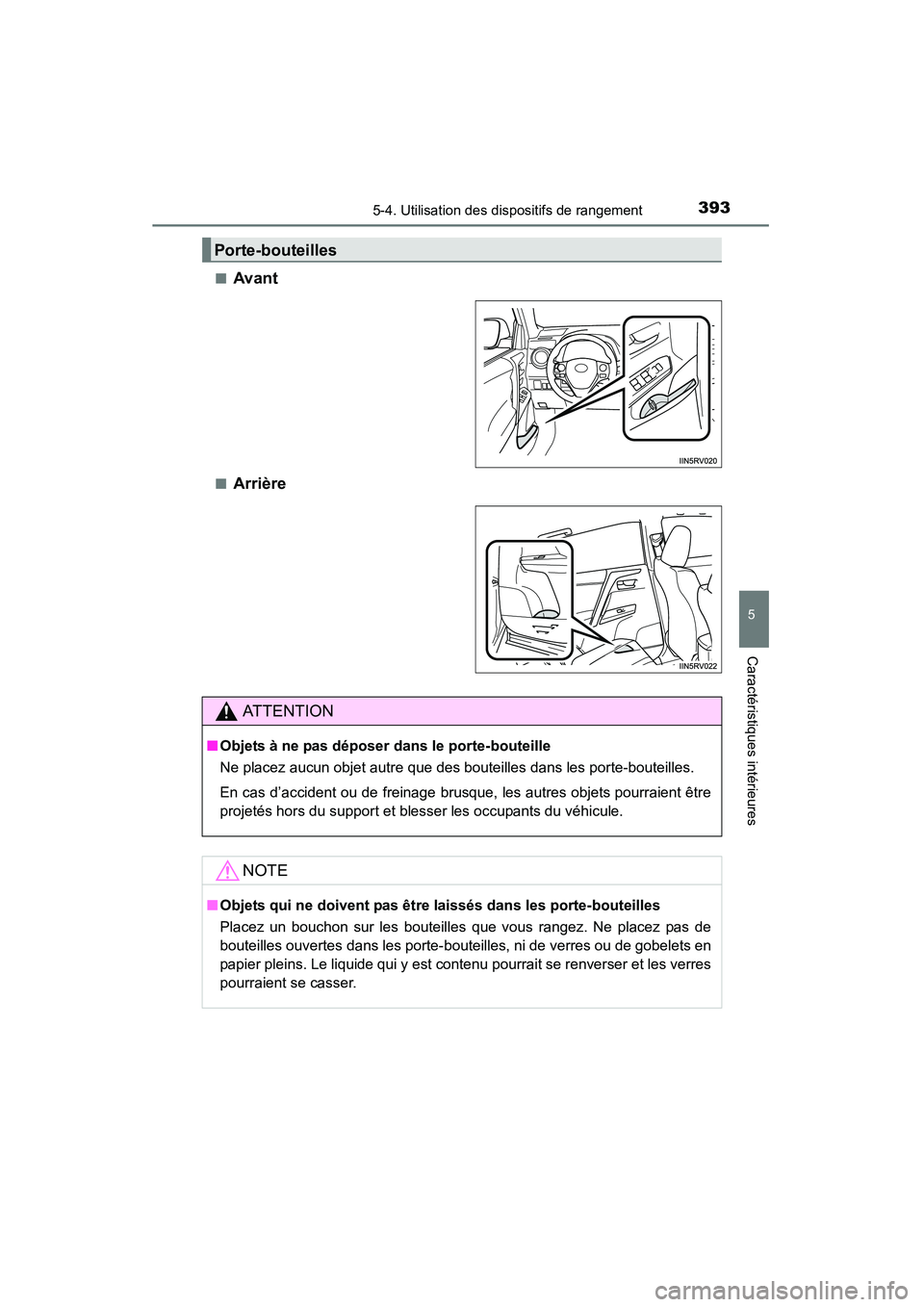

■Avant
■Arrière
Porte-bouteilles
AT T E N T I O N
■Objets à ne pas déposer dans le porte-bouteille
Ne placez aucun objet autre que des bouteilles dans les porte-bouteilles.
En cas d’accident ou de freinage brusque, les autres objets pourraient être
projetés hors du support et blesser les occupants du véhicule.
NOTE
■Objets qui ne doivent pas être laissés dans les porte-bouteilles
Placez un bouchon sur les bouteilles que vous rangez. Ne placez pas de
bouteilles ouvertes dans les porte-bouteilles, ni de verres ou de gobelets en
papier pleins. Le liquide qui y est contenu pourrait se renverser et les verres
pourraient se casser.

394
RAV4_OM_OM42809D_(D)
5-4. Utilisation des dispositifs de rangement

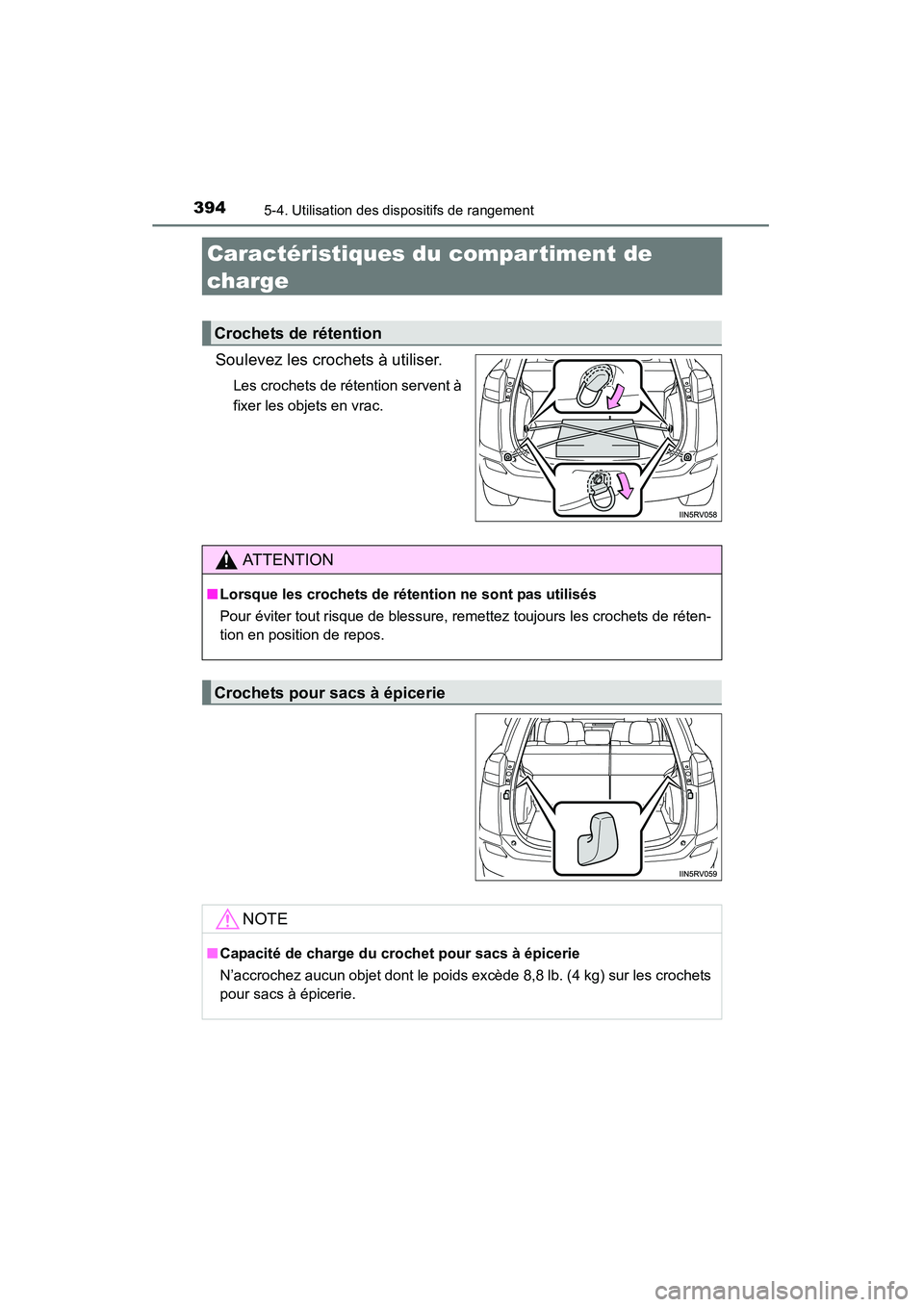

Caractéristiques du compartiment de
charge
Soulevez les crochets à utiliser.
Les crochets de rétention servent à
fixer les objets en vrac.
Crochets de rétention
AT T E N T I O N
■Lorsque les crochets de rétention ne sont pas utilisés
Pour éviter tout risque de blessure, remettez toujours les crochets de réten-
tion en position de repos.
Crochets pour sacs à épicerie
NOTE
■Capacité de charge du crochet pour sacs à épicerie
N’accrochez aucun objet dont le poids excède 8,8 lb. (4 kg) sur les crochets
pour sacs à épicerie.

RAV4_OM_OM42809D_(D)
3955-4. Utilisation des dispositifs de rangement
5
Caractéristiques intérieures
■Avant
Ouvrez la plaque de coffre en
tirant la courroie vers le haut.
■Arrière
XTy pe A
Ouvrez la plaque de coffre
en tirant la courroie vers le
haut.
Repliez la plaque de coffre.
Le couvercle peut être retiré.
Coffrets de rangement
1
2

396
RAV4_OM_OM42809D_(D)
5-4. Utilisation des dispositifs de rangement
XTy pe B
Ouvrez la plaque de coffre en
tirant la courroie vers le haut.
AT T E N T I O N
■ Précautions à prendre pendant la conduite
Ne conduisez pas avec les plaques de coffre ouvertes. Les objets qu’elle
contient pourraient tomber et occasionner des blessures aux occupants du
véhicule.

RAV4_OM_OM42809D_(D)
3975-4. Utilisation des dispositifs de rangement
5
Caractéristiques intérieures
■Installation du couvre-bagagesAvec les repères “TOP”
orientés vers le haut, insérez
l’extrémité droite du couvre-
bagages dans l’encoche,
puis comprimez l’extrémité
gauche du couvre-bagages
et insérez-la dans l’encoche.
Tirez le couvre-bagages pour
le dérouler, puis arrimez-le
sur les ancrages.
■Retrait du couvre-bagagesRetirez le couvre-bagages
des ancrages gauche et
droit, puis laissez-le se
rétracter.
Comprimez l’extrémité du
couvre-bagages, puis soule-
vez le couvre-bagages.
Couvre-bagages (si le véhicule en est doté)
1
2
1
2

398
RAV4_OM_OM42809D_(D)
5-4. Utilisation des dispositifs de rangement
■Rangement du couvre-bagagesOuvrez la plaque de coffre
arrière, puis retirez les cou-
vercles latéraux de la plaque.
Insérez l’extrémité droite du
couvre-bagages dans l’enco-
che, puis comprimez l’extré-
mité gauche du couvre-
bagages et insérez-la dans
l’encoche.
1
2
