7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

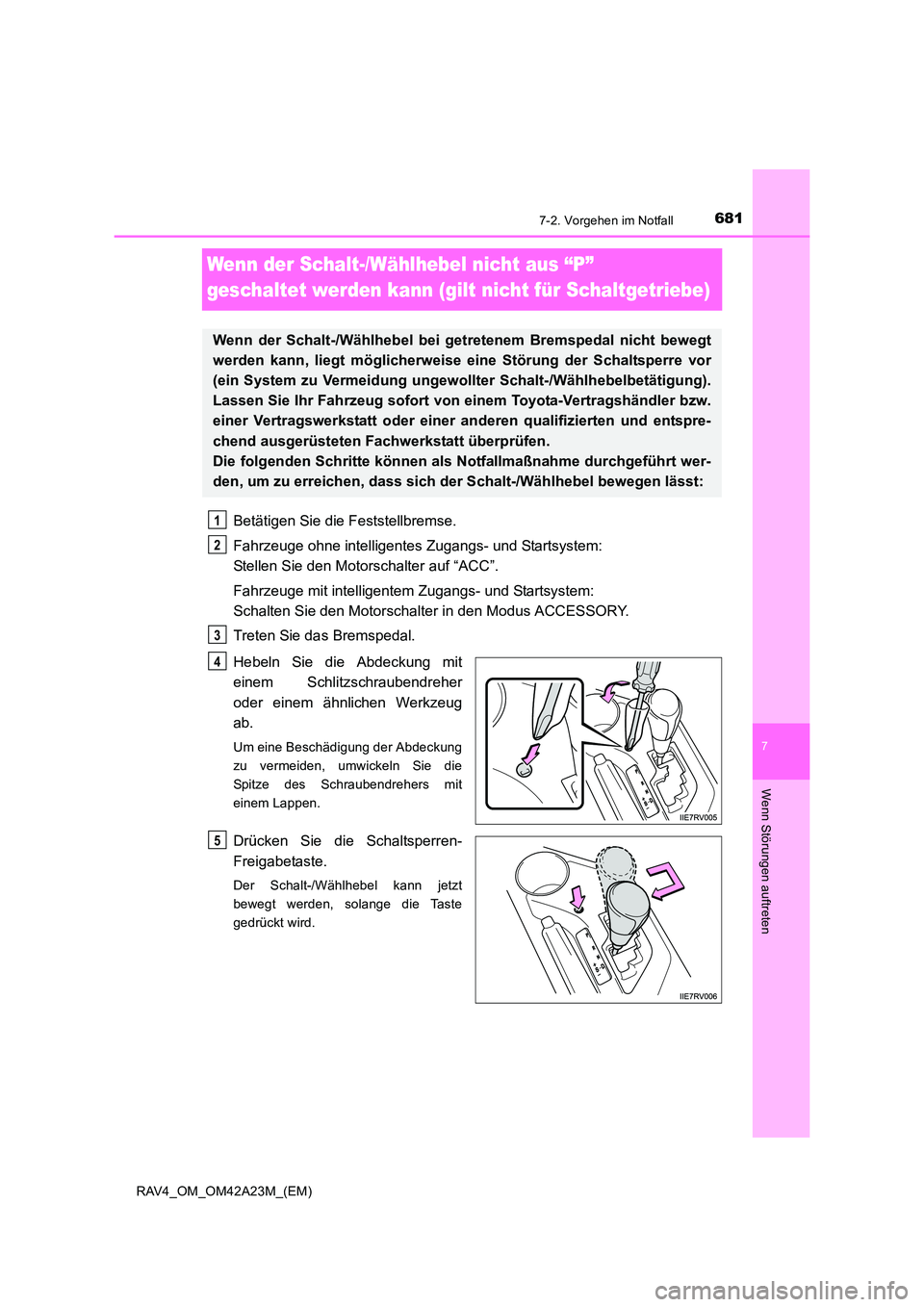

Wenn der Schalt-/Wählhebel nicht aus “P”
geschaltet werden kann (gilt nicht für Schaltgetriebe)
Betätigen Sie die Feststellbremse.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Stellen Sie den Motorschalter auf “ACC”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter in den Modus ACCESSORY.
Treten Sie das Bremspedal.
Hebeln Sie die Abdeckung mit
einem Schlitzschraubendreher
oder einem ähnlichen Werkzeug
ab.
Um eine Beschädigung der Abdeckung
zu vermeiden, umwickeln Sie die
Spitze des Schraubendrehers mit
einem Lappen.
Drücken Sie die Schaltsperren-
Freigabetaste.
Der Schalt-/Wählhebel kann jetzt
bewegt werden, solange die Taste
gedrückt wird.
Wenn der Schalt-/Wählhebel bei getretenem Bremspedal nicht bewegt
werden kann, liegt möglicherweise eine Störung der Schaltsperre vor
(ein System zu Vermeidung ungewollter Schalt-/Wählhebelbetätigung).
Lassen Sie Ihr Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
Die folgenden Schritte können als Notfallmaßnahme durchgeführt wer-
den, um zu erreichen, dass sich der Schalt-/Wählhebel bewegen lässt:
1
2
3
4
5

6827-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

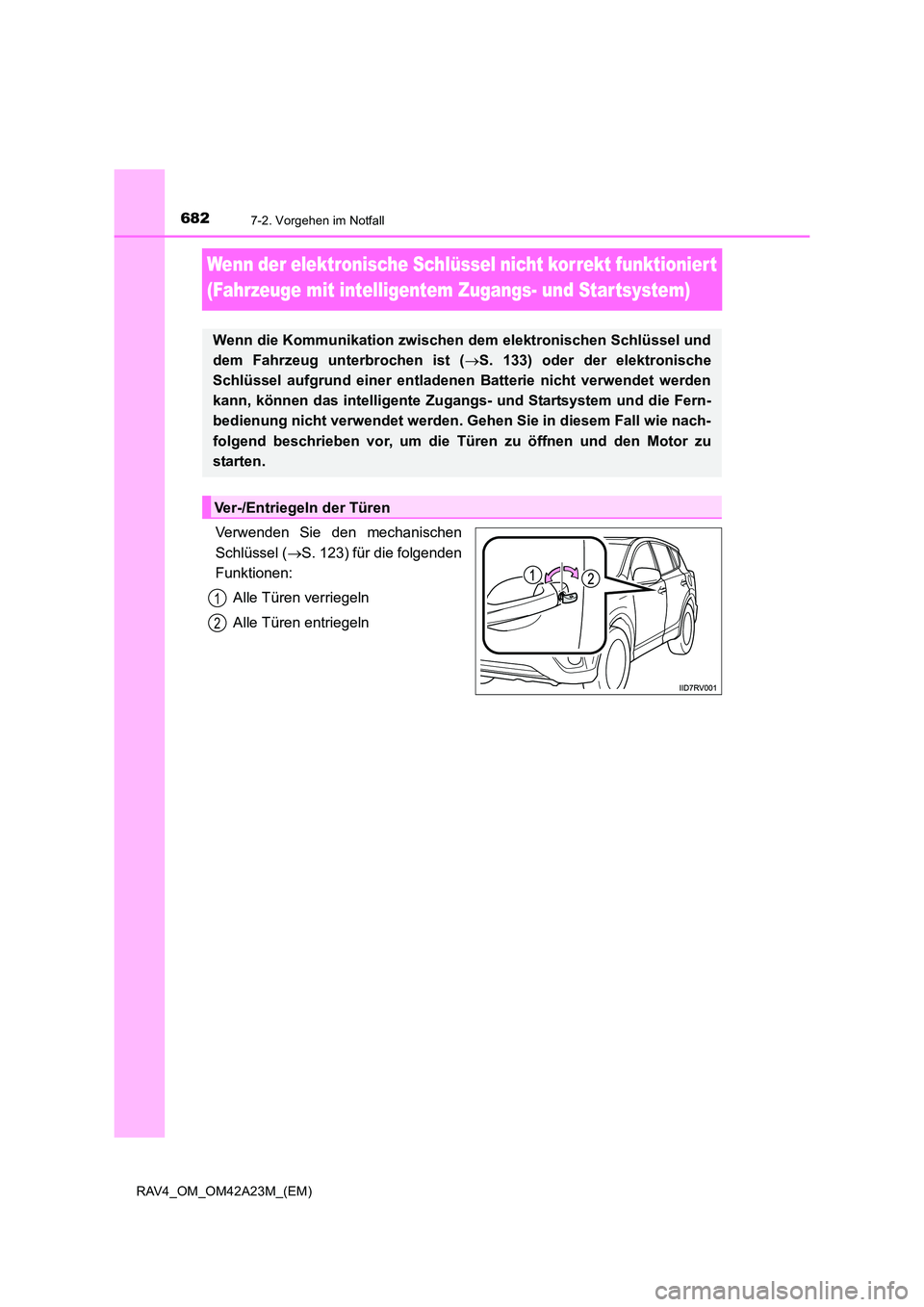

Wenn der elektronische Schlüssel nicht korrekt funktionier t
(Fahrzeuge mit intelligentem Zugangs- und Star tsystem)
Verwenden Sie den mechanischen
Schlüssel (→S. 123) für die folgenden
Funktionen:
Alle Türen verriegeln
Alle Türen entriegeln
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( →S. 133) oder der elektronische
Schlüssel aufgrund einer entladen en Batterie nicht verwendet werden
kann, können das intelligente Zugangs- und Startsystem und die Fern-
bedienung nicht verwendet werden. Gehen Sie in diesem Fall wie nach-
folgend beschrieben vor, um die Türen zu öffnen und den Motor zu
starten.
Ver-/Entriegeln der Türen
1
2

6837-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

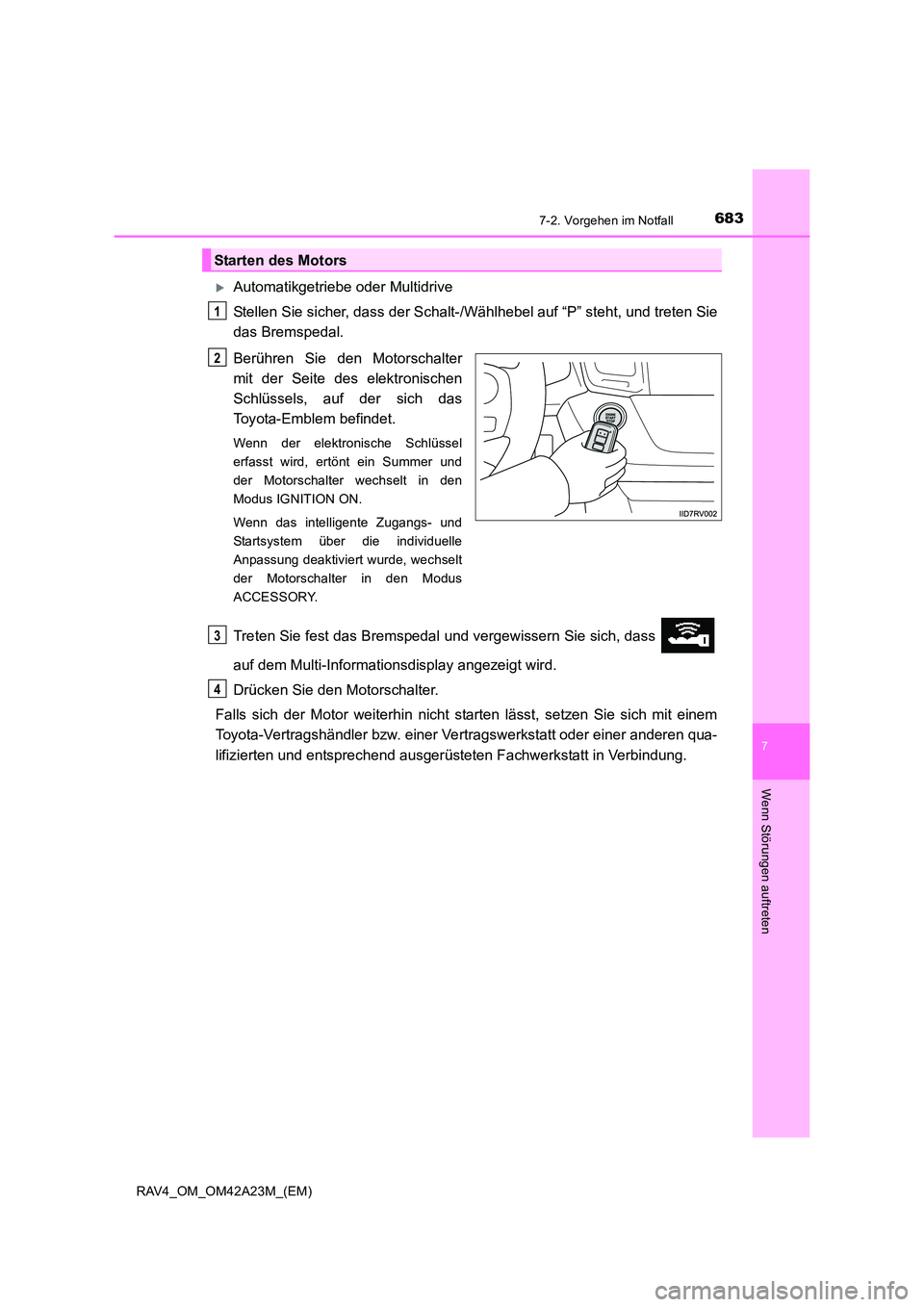

XAutomatikgetriebe oder Multidrive
Stellen Sie sicher, dass der Schalt-/Wählhebel auf “P” steht, und treten Sie
das Bremspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und
Startsystem über die individuelle
Anpassung deaktiviert wurde, wechselt
der Motorschalter in den Modus
ACCESSORY.
Treten Sie fest das Bremspedal und vergewissern Sie sich, dass
auf dem Multi-Informationsdisplay angezeigt wird.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Ve rtragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Starten des Motors
1
2
3
4

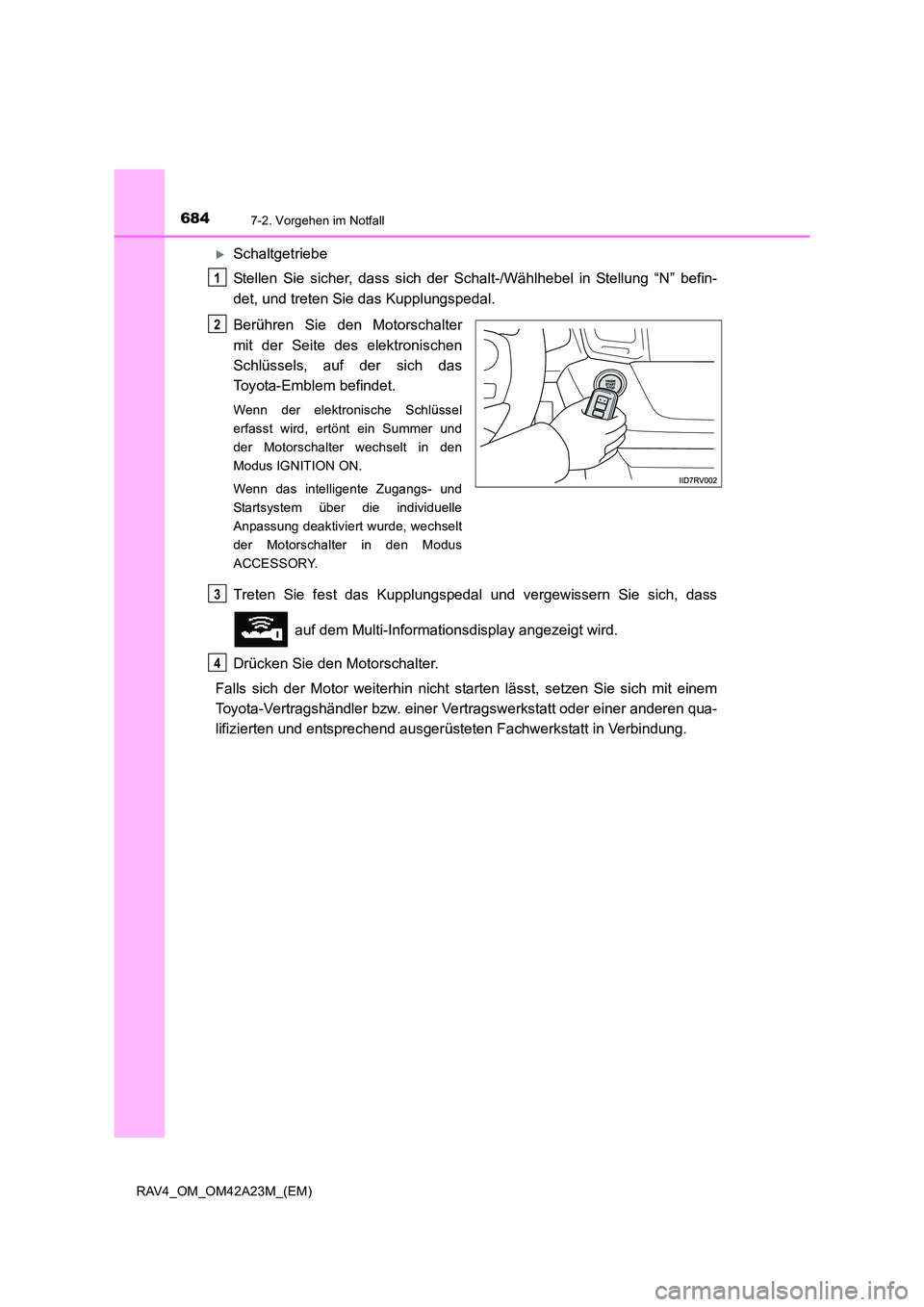

6847-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
XSchaltgetriebe
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in Stellung “N” befin-
det, und treten Sie das Kupplungspedal.
Berühren Sie den Motorschalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Motorschalter wechselt in den
Modus IGNITION ON.
Wenn das intelligente Zugangs- und
Startsystem über die individuelle
Anpassung deaktiviert wurde, wechselt
der Motorschalter in den Modus
ACCESSORY.
Treten Sie fest das Kupplungspedal und vergewissern Sie sich, dass
auf dem Multi-Informationsdisplay angezeigt wird.
Drücken Sie den Motorschalter.
Falls sich der Motor weiterhin nicht starten lässt, setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Ve rtragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
1
2
3
4

6857-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

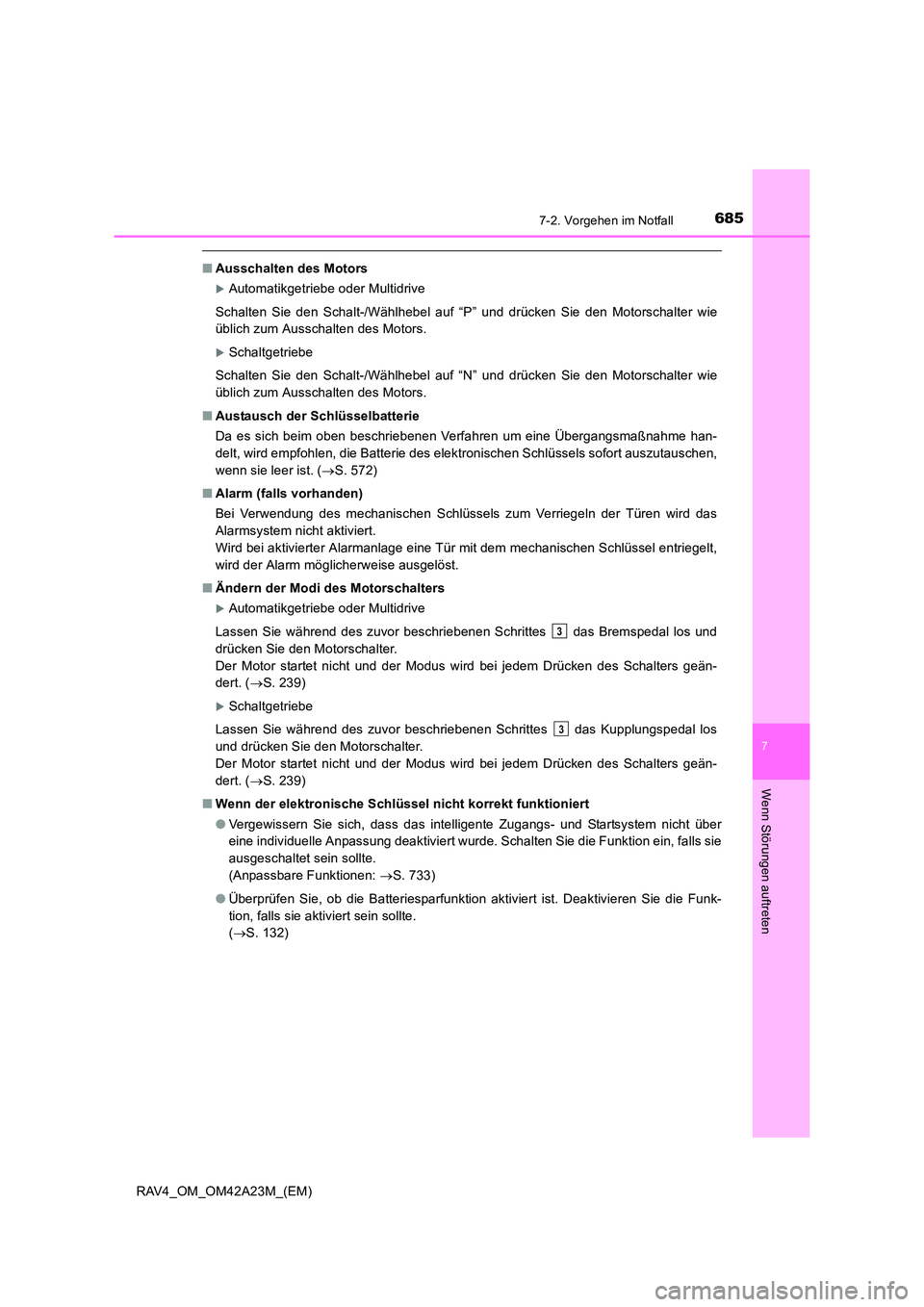

■Ausschalten des Motors
XAutomatikgetriebe oder Multidrive
Schalten Sie den Schalt-/Wählhebel auf “P” und drücken Sie den Motorschalter wie
üblich zum Ausschalten des Motors.
XSchaltgetriebe
Schalten Sie den Schalt-/Wählhebel auf “N” und drücken Sie den Motorschalter wie
üblich zum Ausschalten des Motors.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( →S. 572)
■ Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird das
Alarmsystem nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt,
wird der Alarm möglicherweise ausgelöst.
■ Ändern der Modi des Motorschalters
XAutomatikgetriebe oder Multidrive
Lassen Sie während des zuvor beschriebenen Schrittes das Bremspedal los und
drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 239)
XSchaltgetriebe
Lassen Sie während des zuvor beschriebenen Schrittes das Kupplungspedal los
und drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 239)
■ Wenn der elektronische Schlüssel nicht korrekt funktioniert
●Vergewissern Sie sich, dass das intelligente Zugangs- und Startsystem nicht über
eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte.
(Anpassbare Funktionen: →S. 733)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte.
(→ S. 132)
3
3

6867-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

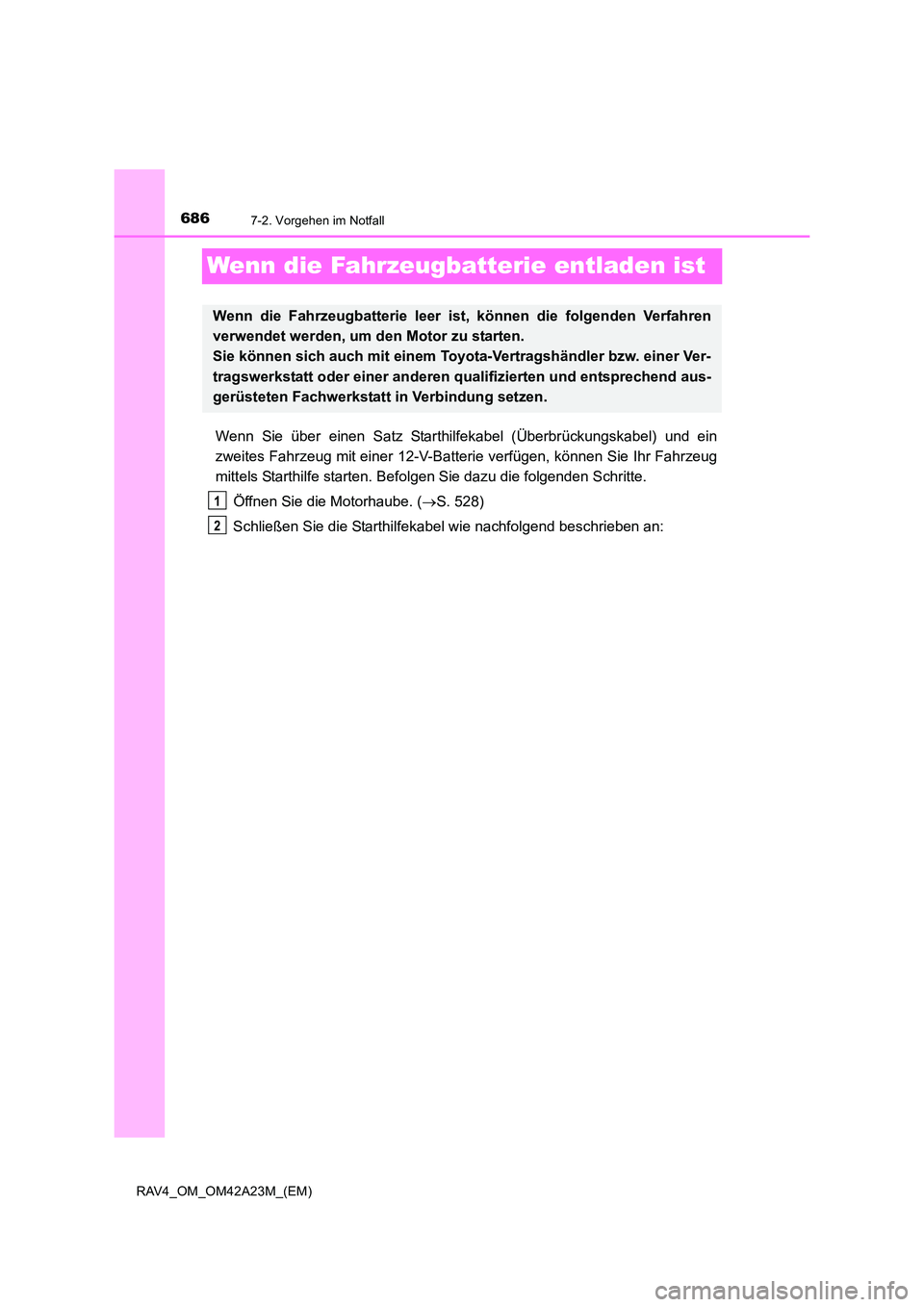

Wenn die Fahrzeugbatterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batterie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Öffnen Sie die Motorhaube. ( →S. 528)
Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:
Wenn die Fahrzeugbatterie leer ist, können die folgenden Verfahren
verwendet werden, um den Motor zu starten.
Sie können sich auch mit einem Toyo ta-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt in Verbindung setzen.
1
2

6877-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

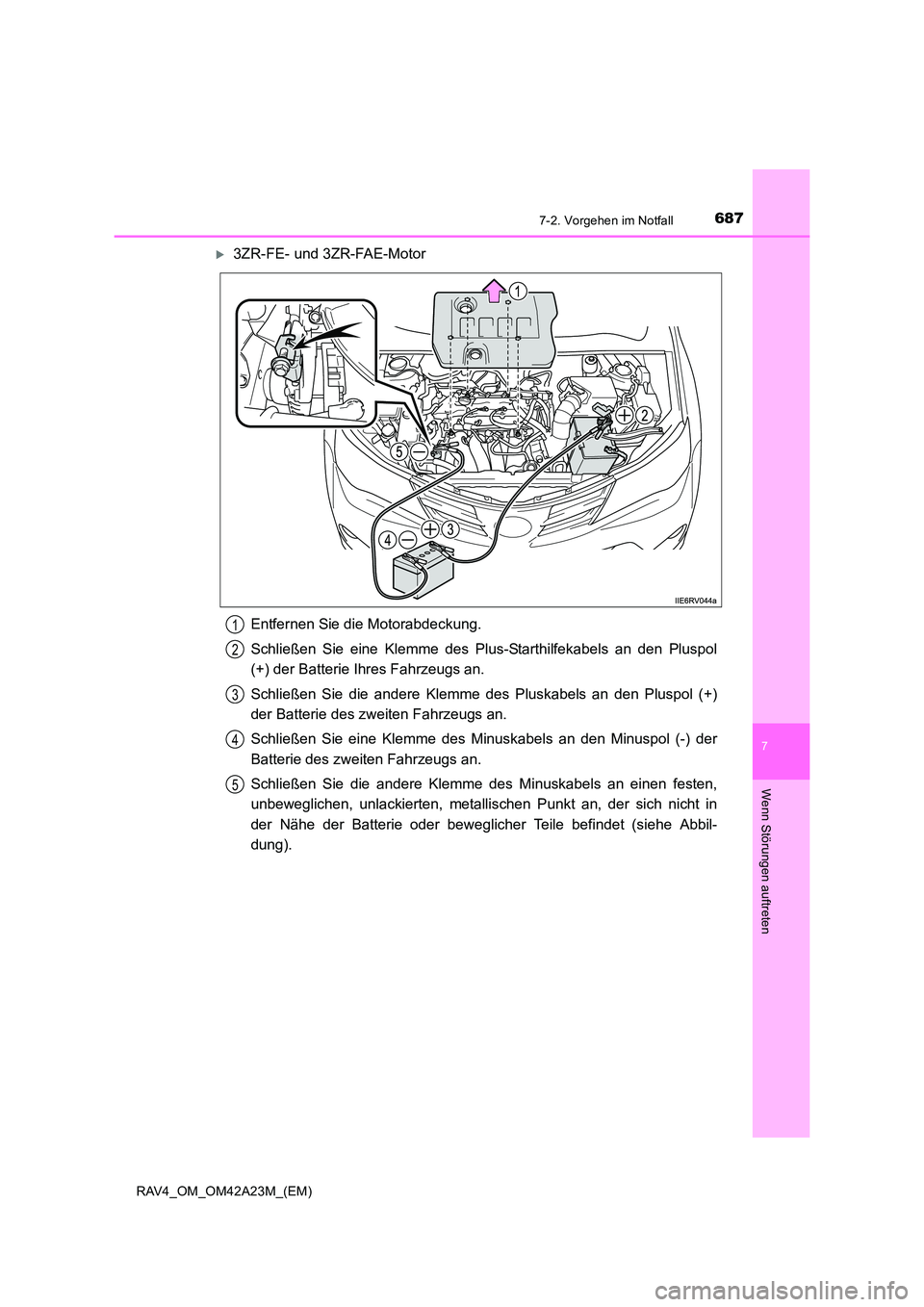

X3ZR-FE- und 3ZR-FAE-MotorEntfernen Sie die Motorabdeckung.
Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt an, der sich nicht in
der Nähe der Batterie oder beweglicher Teile befindet (siehe Abbil-
dung).
1
2
3
4
5

6887-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

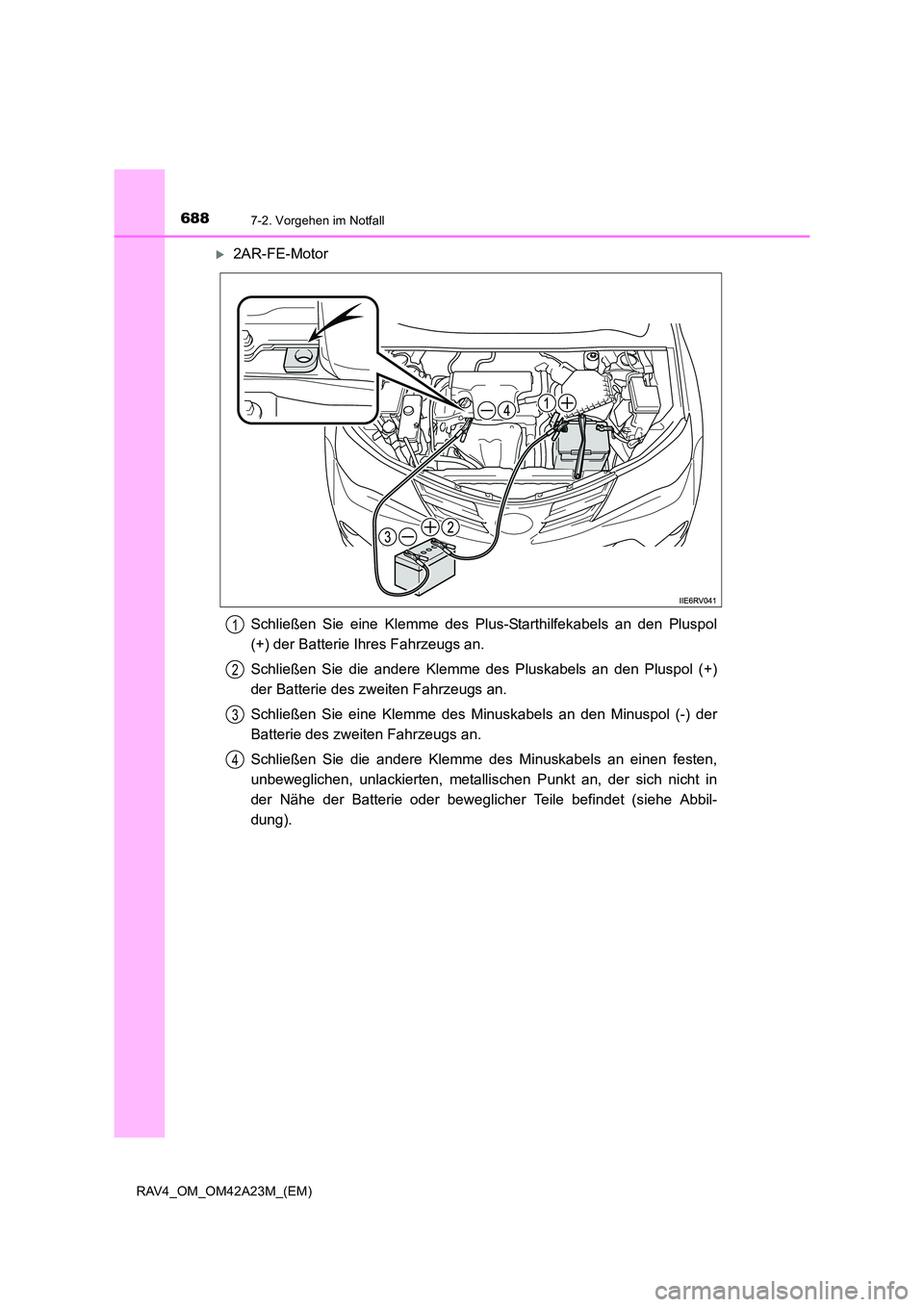

X2AR-FE-MotorSchließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt an, der sich nicht in
der Nähe der Batterie oder beweglicher Teile befindet (siehe Abbil-
dung).
1
2
3
4

6897-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

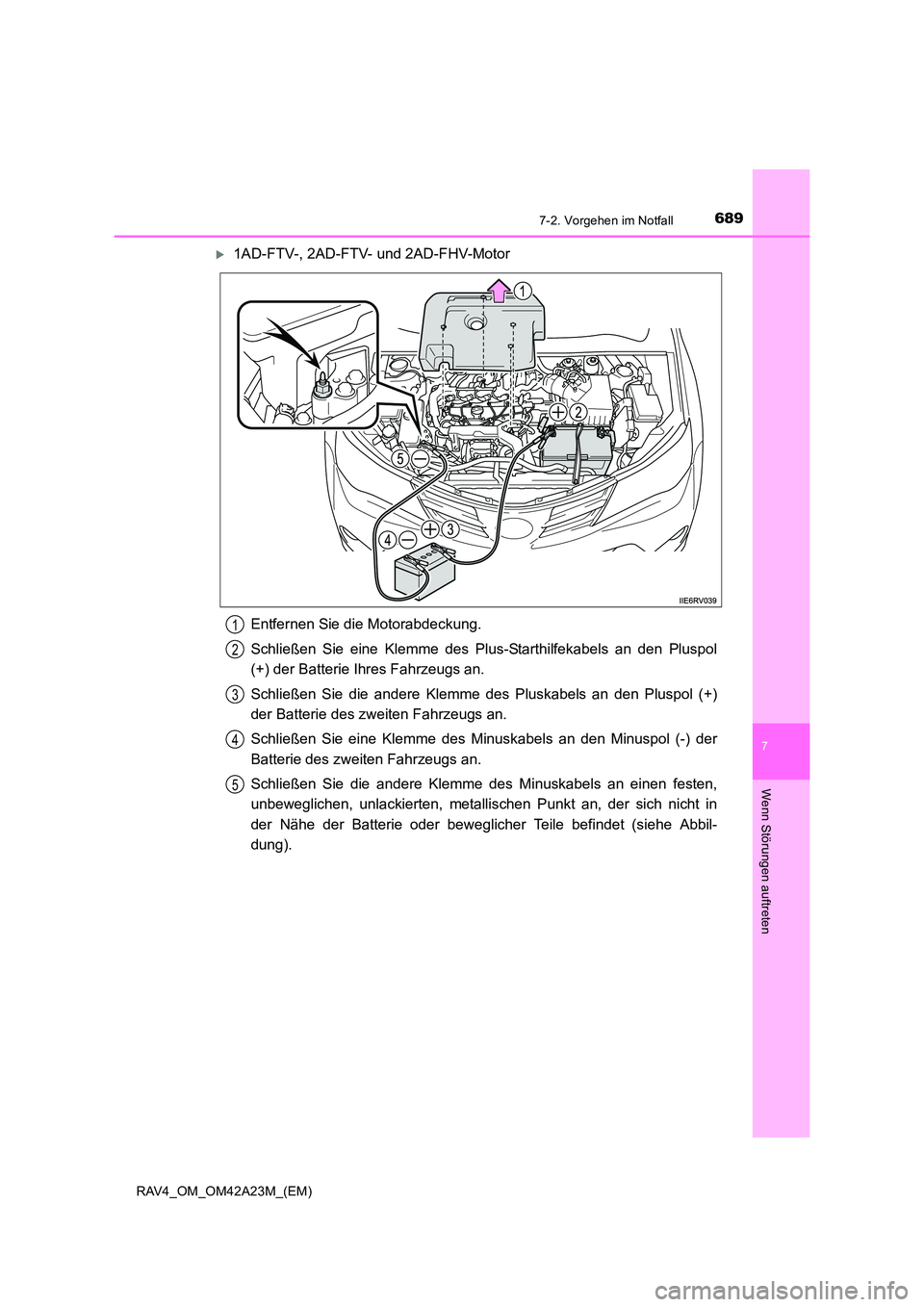

X1AD-FTV-, 2AD-FTV- und 2AD-FHV-MotorEntfernen Sie die Motorabdeckung.
Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt an, der sich nicht in
der Nähe der Batterie oder beweglicher Teile befindet (siehe Abbil-
dung).
1
2
3
4
5

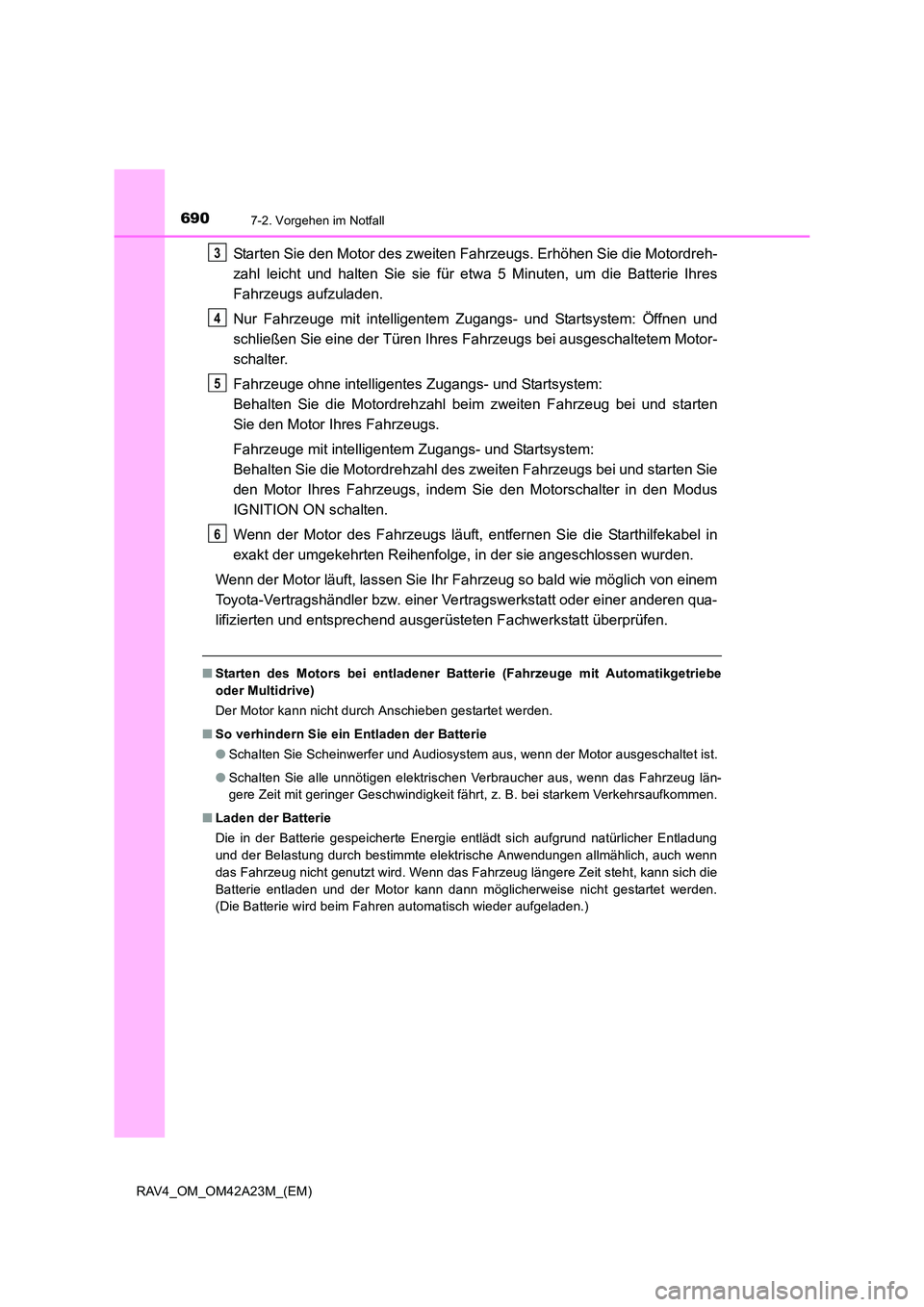

6907-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und halten Sie sie für etwa 5 Minuten, um die Batterie Ihres
Fahrzeugs aufzuladen.
Nur Fahrzeuge mit intelligentem Zugangs- und Startsystem: Öffnen und
schließen Sie eine der Türen Ihres Fahrzeugs bei ausgeschaltetem Motor-
schalter.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Behalten Sie die Motordrehzahl beim zweiten Fahrzeug bei und starten
Sie den Motor Ihres Fahrzeugs.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
den Motor Ihres Fahrzeugs, indem Sie den Motorschalter in den Modus
IGNITION ON schalten.
Wenn der Motor des Fahrzeugs läuft, entfernen Sie die Starthilfekabel in
exakt der umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Wenn der Motor läuft, lassen Sie Ihr Fahrzeug so bald wie möglich von einem
Toyota-Vertragshändler bzw. einer Ve rtragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Starten des Motors bei entladener Batterie (Fahrzeuge mit Automatikgetriebe
oder Multidrive)
Der Motor kann nicht durch Anschieben gestartet werden.
■ So verhindern Sie ein Entladen der Batterie
●Schalten Sie Scheinwerfer und Audiosystem aus, wenn der Motor ausgeschaltet ist.
● Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das Fahrzeug län-
gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkommen.
■ Laden der Batterie
Die in der Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entladung
und der Belastung durch bestimmte elektrische Anwendungen allmählich, auch wenn
das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann sich die
Batterie entladen und der Motor kann dann möglicherweise nicht gestartet werden.
(Die Batterie wird beim Fahren automatisch wieder aufgeladen.)
