6517-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Entfernen Sie die Abdeckung.
Nehmen Sie den Wagenheber her-
aus.Lösen
Festziehen

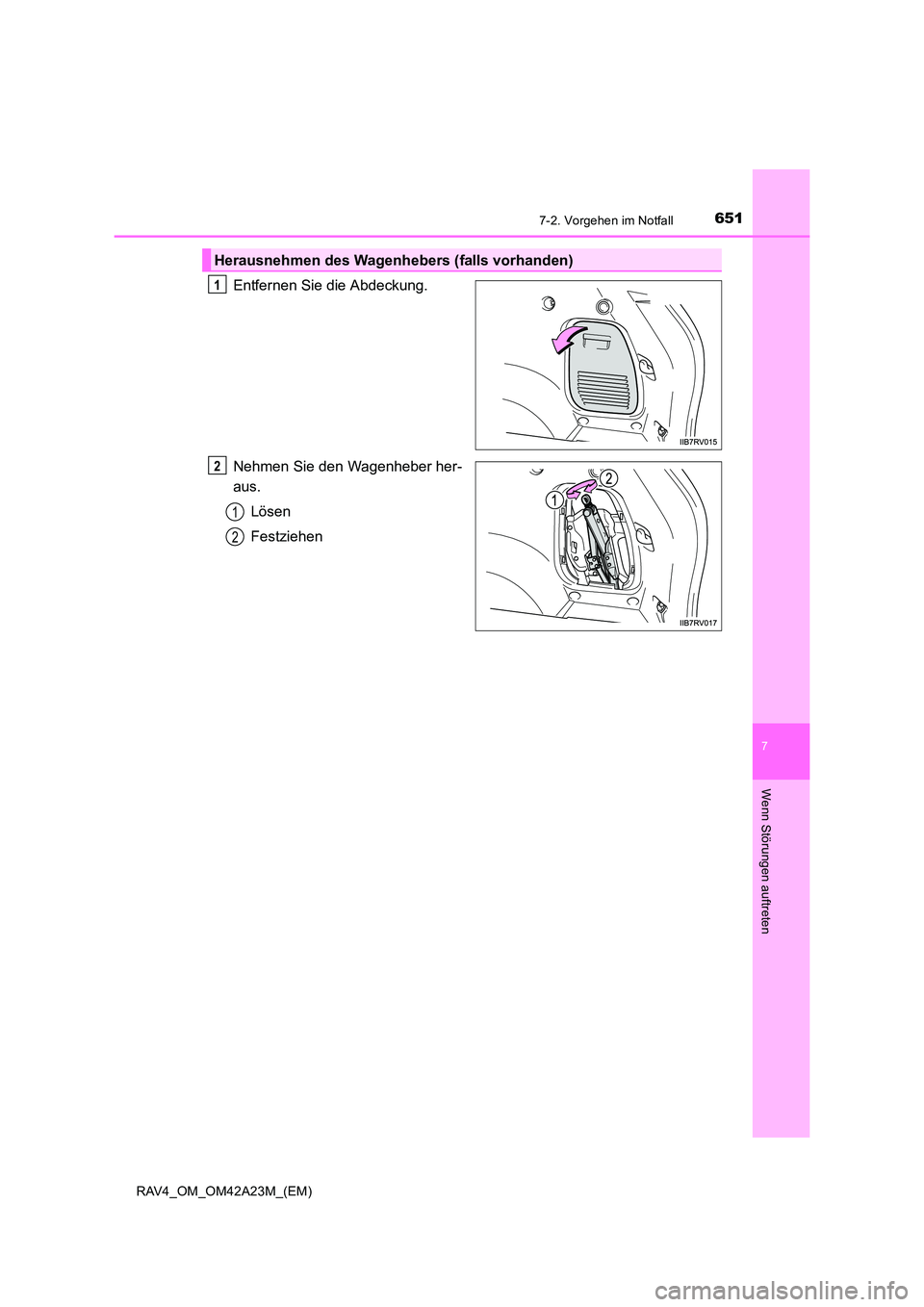

Herausnehmen des Wagenhebers (falls vorhanden)
1
2
1
2

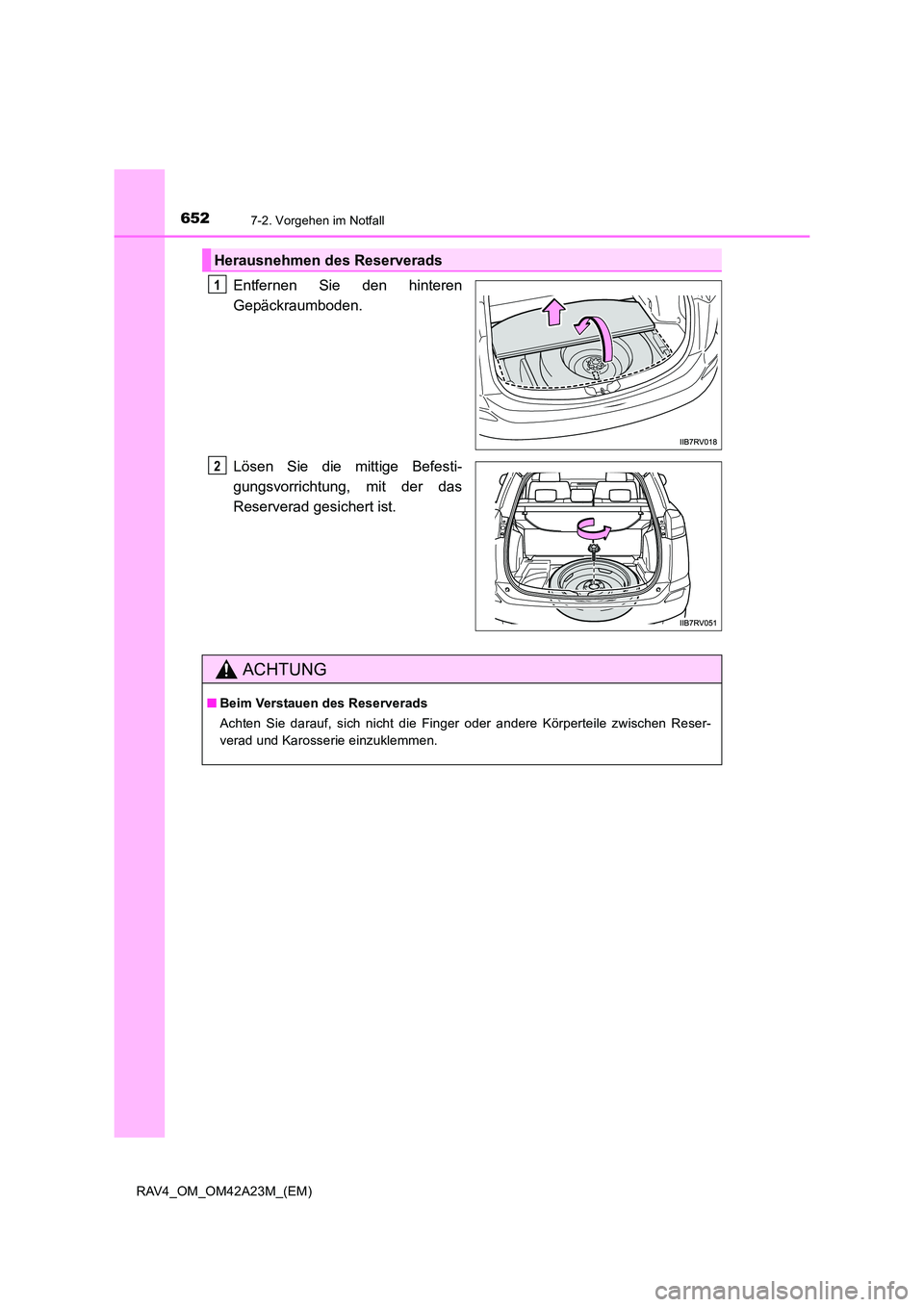

6527-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Entfernen Sie den hinteren
Gepäckraumboden.
Lösen Sie die mittige Befesti-
gungsvorrichtung, mit der das
Reserverad gesichert ist.
Herausnehmen des Reserverads
1
2
ACHTUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reser-
verad und Karosserie einzuklemmen.

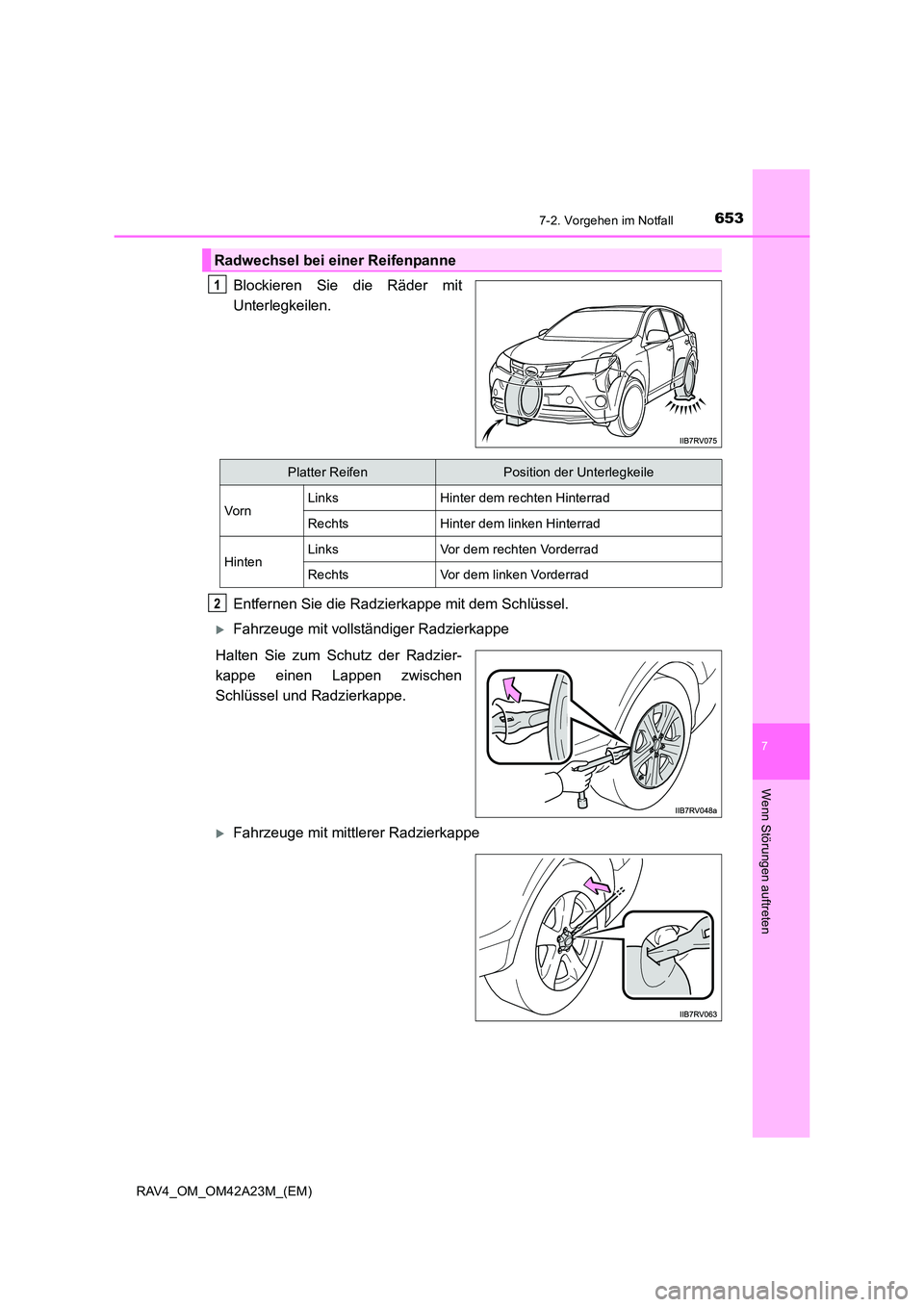

6537-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Blockieren Sie die Räder mit
Unterlegkeilen.
Entfernen Sie die Radzierkappe mit dem Schlüssel.
XFahrzeuge mit vollständiger Radzierkappe
Halten Sie zum Schutz der Radzier-
kappe einen Lappen zwischen
Schlüssel und Radzierkappe.
XFahrzeuge mit mittlerer Radzierkappe
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2

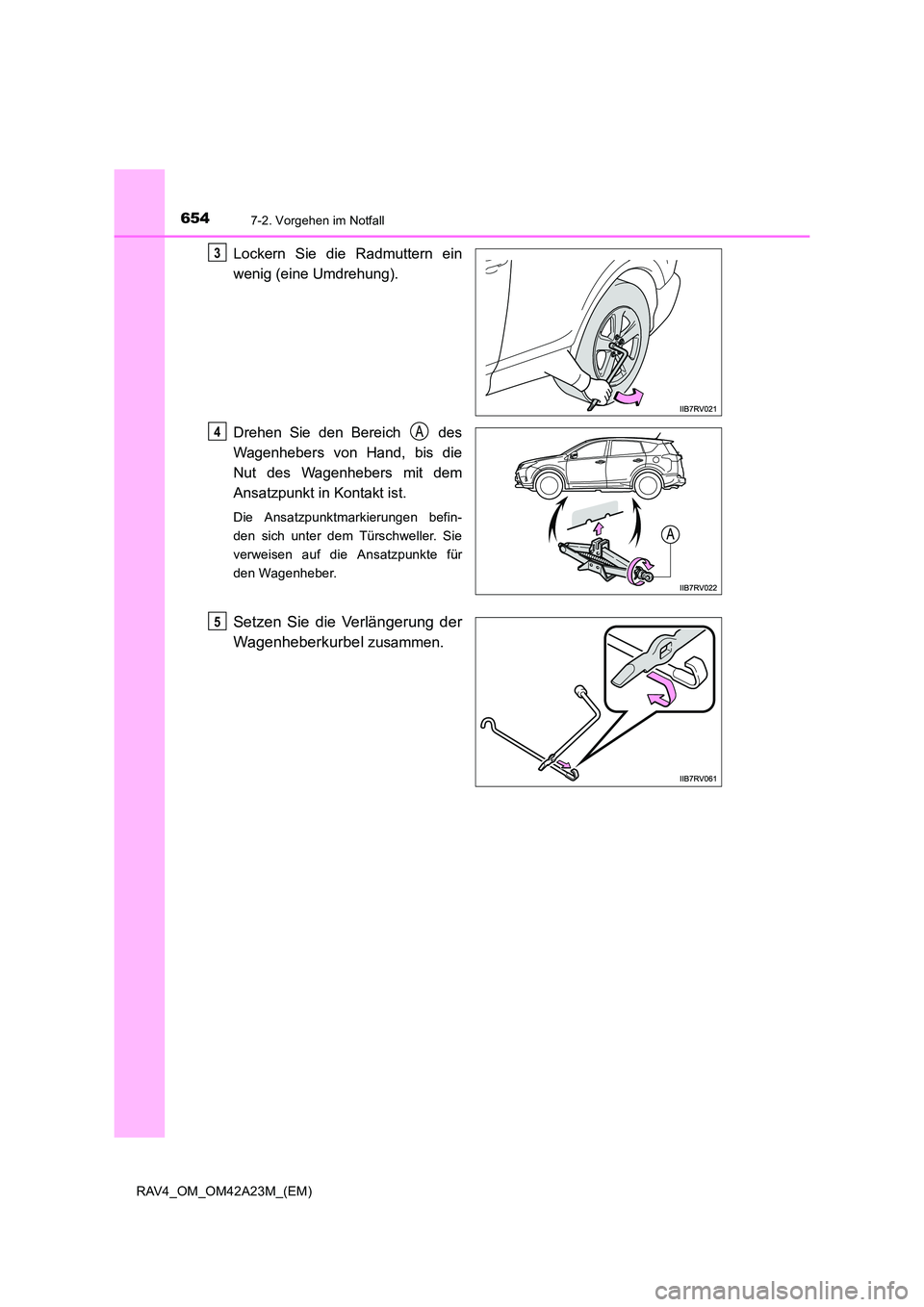

6547-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich des
Wagenhebers von Hand, bis die
Nut des Wagenhebers mit dem
Ansatzpunkt in Kontakt ist.
Die Ansatzpunktmarkierungen befin-
den sich unter dem Türschweller. Sie
verweisen auf die Ansatzpunkte für
den Wagenheber.
Setzen Sie die Verlängerung der
Wagenheberkurbel
zusammen.
3
4
5

6557-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

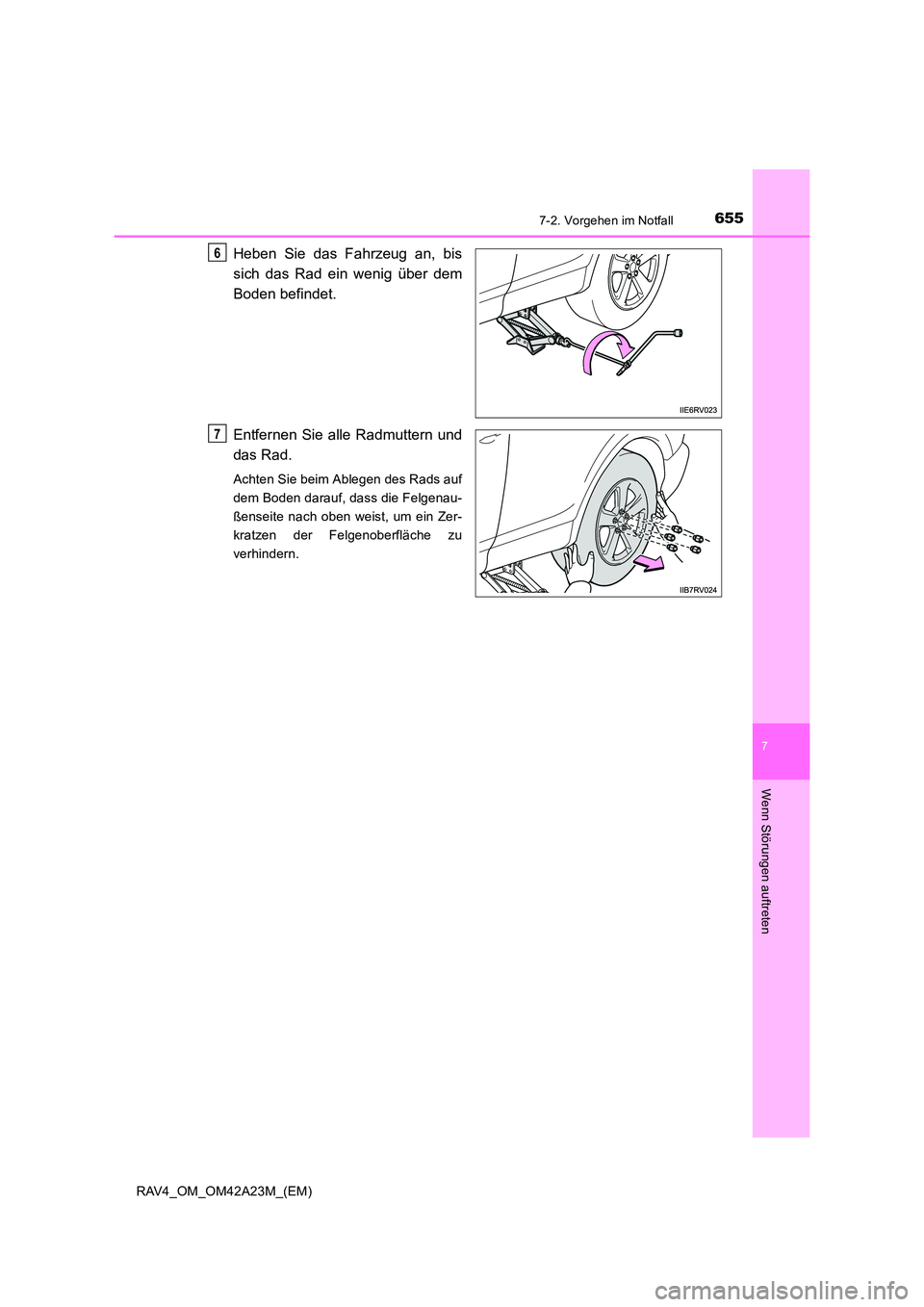

Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
verhindern.
6
7

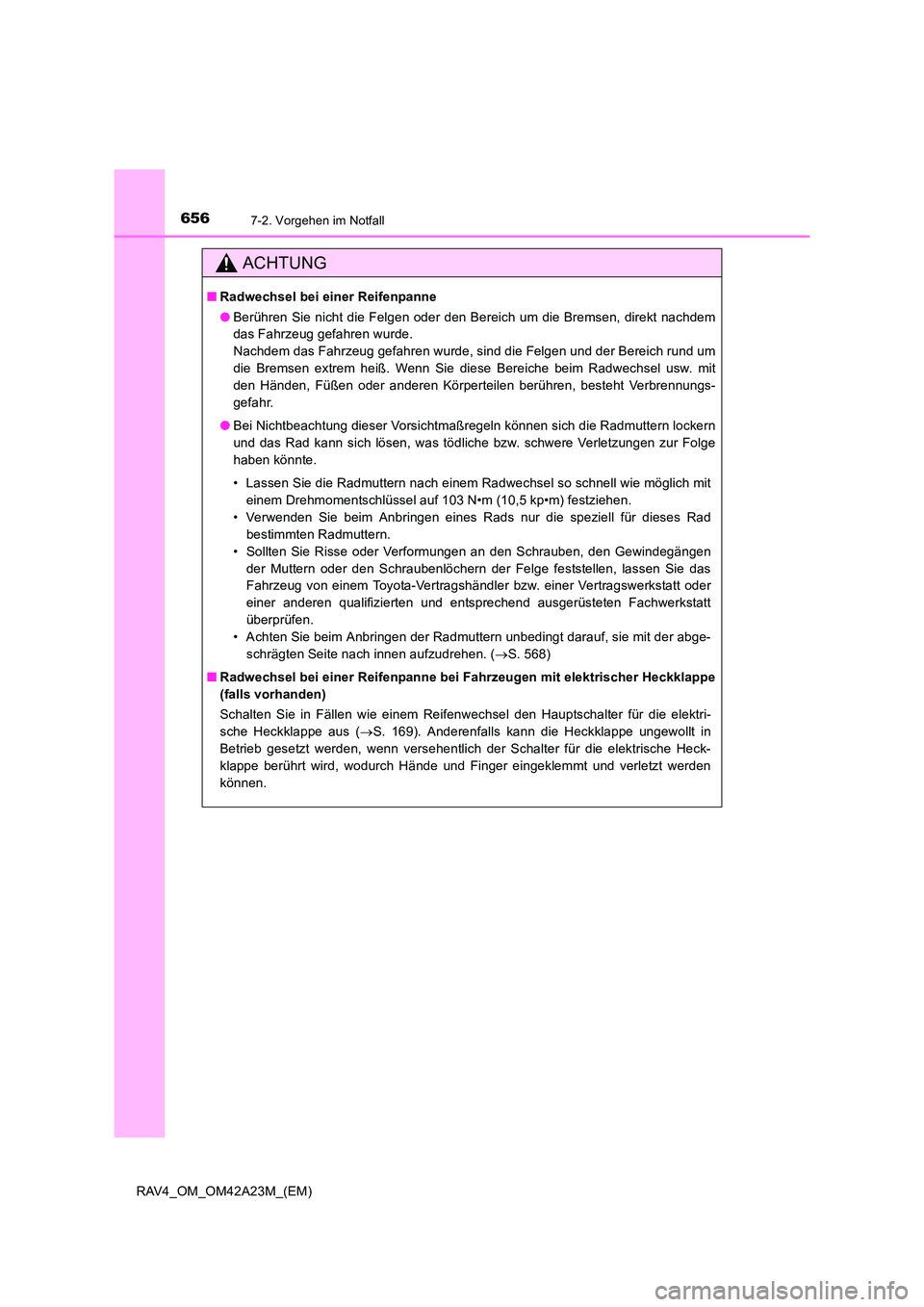

6567-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Radwechsel bei einer Reifenpanne
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um
die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit
den Händen, Füßen oder anderen Körperteilen berühren, besteht Verbrennungs-
gefahr.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche bzw. schwere Verletzungen zur Folge
haben könnte.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
• Achten Sie beim Anbringen der Radmuttern unbedingt darauf, sie mit der abge-
schrägten Seite nach innen aufzudrehen. ( →S. 568)
■ Radwechsel bei einer Reifenpanne bei Fahrzeugen mit elektrischer Heckklappe
(falls vorhanden)
Schalten Sie in Fällen wie einem Reifenwechsel den Hauptschalter für die elektri-
sche Heckklappe aus ( →S. 169). Anderenfalls kann die Heckklappe ungewollt in
Betrieb gesetzt werden, wenn versehentlich der Schalter für die elektrische Heck-
klappe berührt wird, wodurch Hände und Finger eingeklemmt und verletzt werden
können.

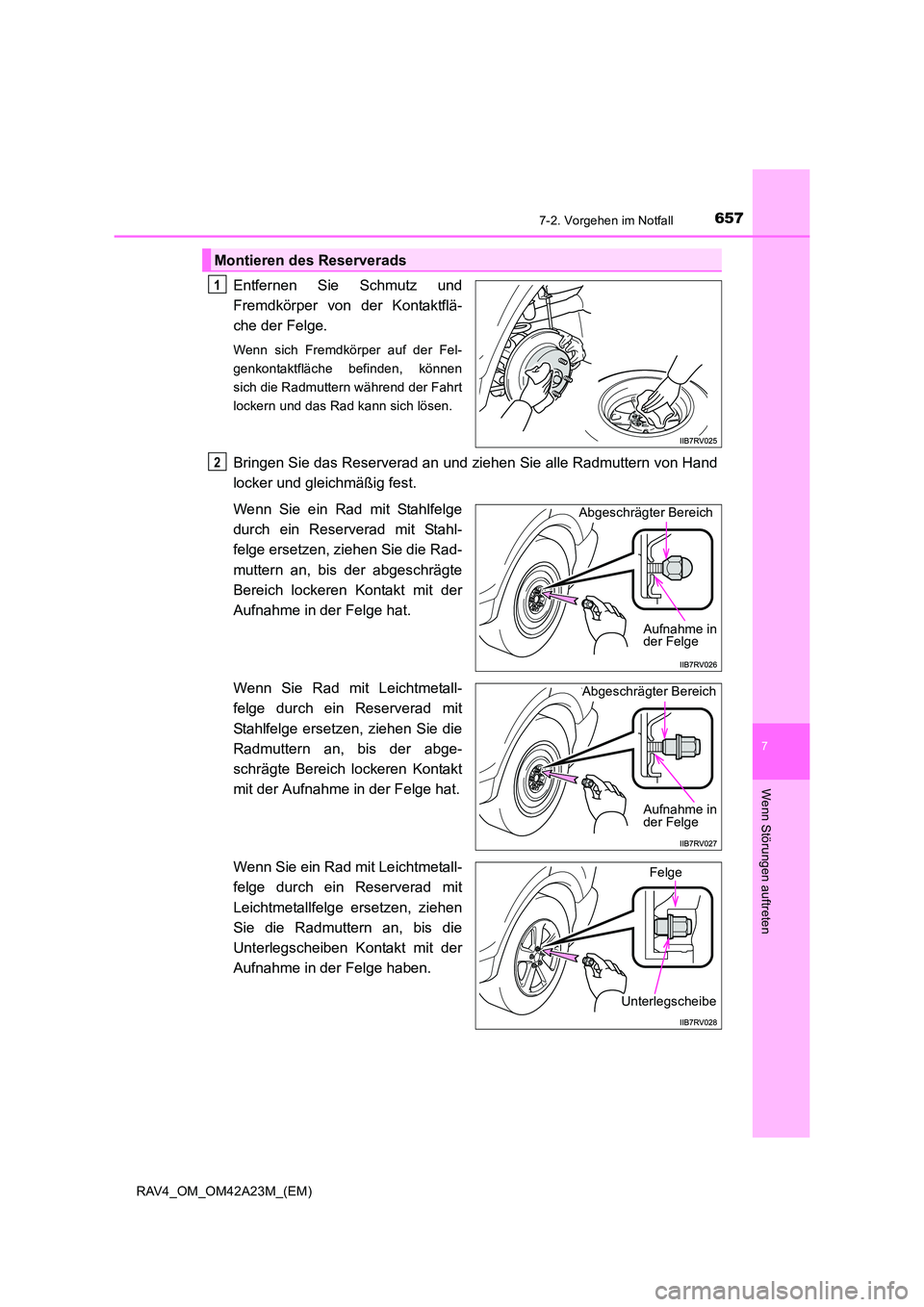

6577-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Entfernen Sie Schmutz und
Fremdkörper von der Kontaktflä-
che der Felge.
Wenn sich Fremdkörper auf der Fel-
genkontaktfläche befinden, können
sich die Radmuttern während der Fahrt
lockern und das Rad kann sich lösen.
Bringen Sie das Reserverad an und ziehen Sie alle Radmuttern von Hand
locker und gleichmäßig fest.
Wenn Sie ein Rad mit Stahlfelge
durch ein Reserverad mit Stahl-
felge ersetzen, ziehen Sie die Rad-
muttern an, bis der abgeschrägte
Bereich lockeren Kontakt mit der
Aufnahme in der Felge hat.
Wenn Sie Rad mit Leichtmetall-
felge durch ein Reserverad mit
Stahlfelge ersetzen, ziehen Sie die
Radmuttern an, bis der abge-
schrägte Bereich lockeren Kontakt
mit der Aufnahme in der Felge hat.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Reserverad mit
Leichtmetallfelge ersetzen, ziehen
Sie die Radmuttern an, bis die
Unterlegscheiben Kontakt mit der
Aufnahme in der Felge haben.
Montieren des Reserverads
1
2
Abgeschrägter BereichAufnahme in
der Felge
Abgeschrägter Bereich
Aufnahme in
der Felge
Felge
Unterlegscheibe

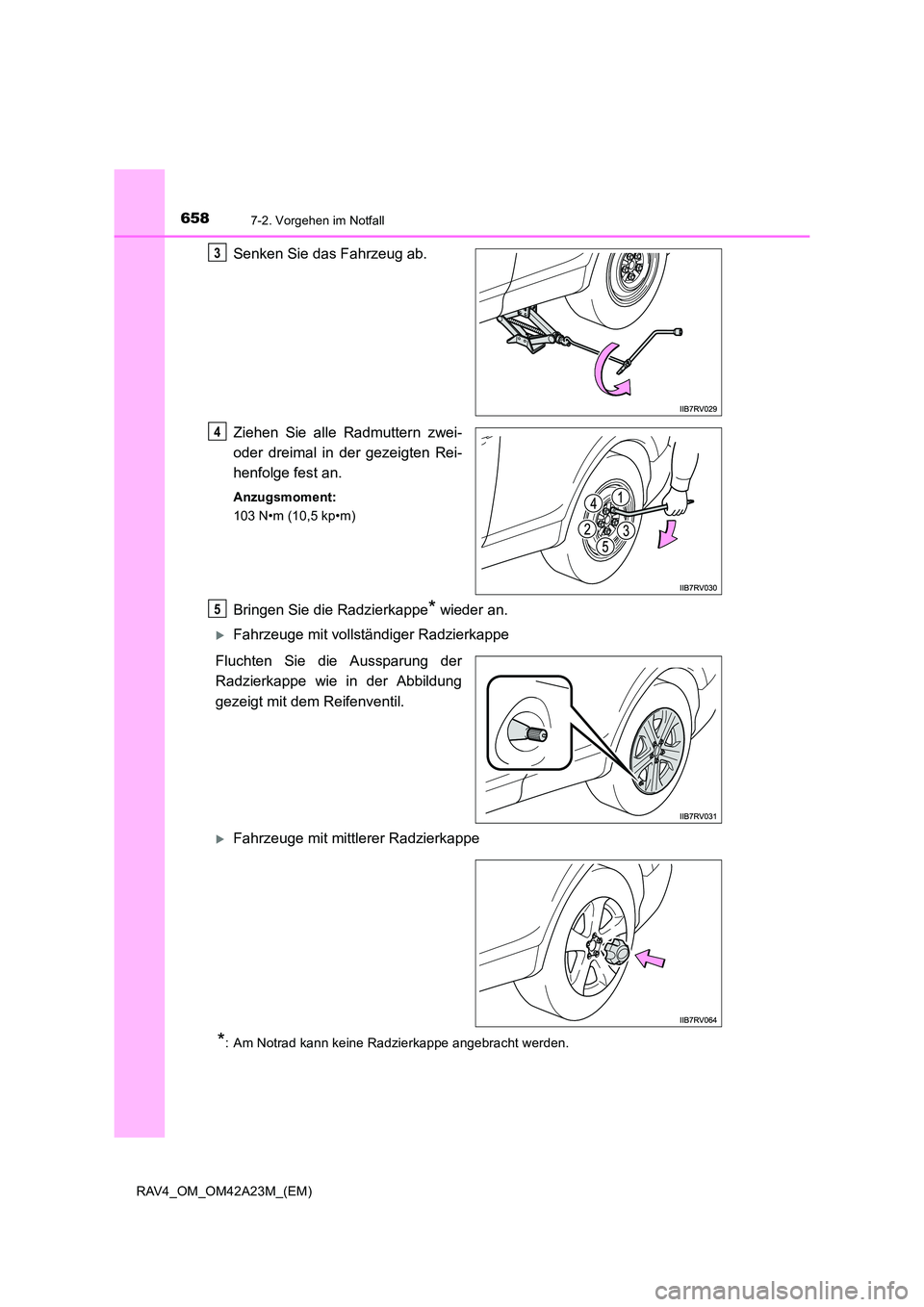

6587-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Senken Sie das Fahrzeug ab.
Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Bringen Sie die Radzierkappe* wieder an.
XFahrzeuge mit vollständiger Radzierkappe
Fluchten Sie die Aussparung der
Radzierkappe wie in der Abbildung
gezeigt mit dem Reifenventil.
XFahrzeuge mit mittlerer Radzierkappe
*: Am Notrad kann keine Radzierkappe angebracht werden.
3
4
5

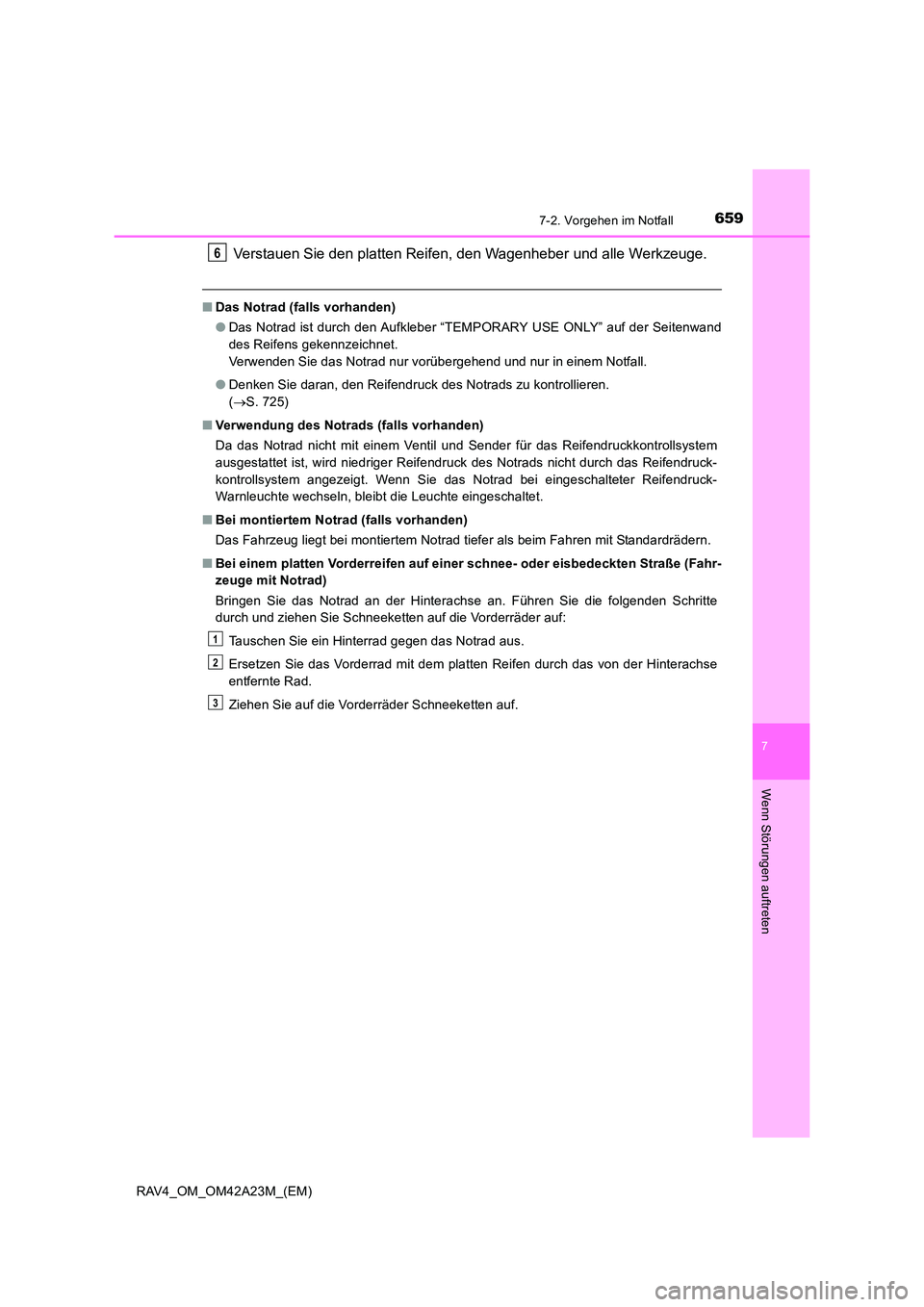

6597-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Verstauen Sie den platten Reifen, den Wagenheber und alle Werkzeuge.
■Das Notrad (falls vorhanden)
●Das Notrad ist durch den Aufkleber “TEMPORARY USE ONLY” auf der Seitenwand
des Reifens gekennzeichnet.
Verwenden Sie das Notrad nur vorübergehend und nur in einem Notfall.
● Denken Sie daran, den Reifendruck des Notrads zu kontrollieren.
(→ S. 725)
■ Verwendung des Notrads (falls vorhanden)
Da das Notrad nicht mit einem Ventil und Sender für das Reifendruckkontrollsystem
ausgestattet ist, wird niedriger Reifendruck des Notrads nicht durch das Reifendruck-
kontrollsystem angezeigt. Wenn Sie das Notrad bei eingeschalteter Reifendruck-
Warnleuchte wechseln, bleibt die Leuchte eingeschaltet.
■ Bei montiertem Notrad (falls vorhanden)
Das Fahrzeug liegt bei montiertem Notrad tiefer als beim Fahren mit Standardrädern.
■ Bei einem platten Vorderreifen auf einer schnee- oder eisbedeckten Straße (Fahr-
zeuge mit Notrad)
Bringen Sie das Notrad an der Hinterachse an. Führen Sie die folgenden Schritte
durch und ziehen Sie Schneeketten auf die Vorderräder auf:
Tauschen Sie ein Hinterrad gegen das Notrad aus.
Ersetzen Sie das Vorderrad mit dem platten Reifen durch das von der Hinterachse
entfernte Rad.
Ziehen Sie auf die Vorderräder Schneeketten auf.
6
1
2
3

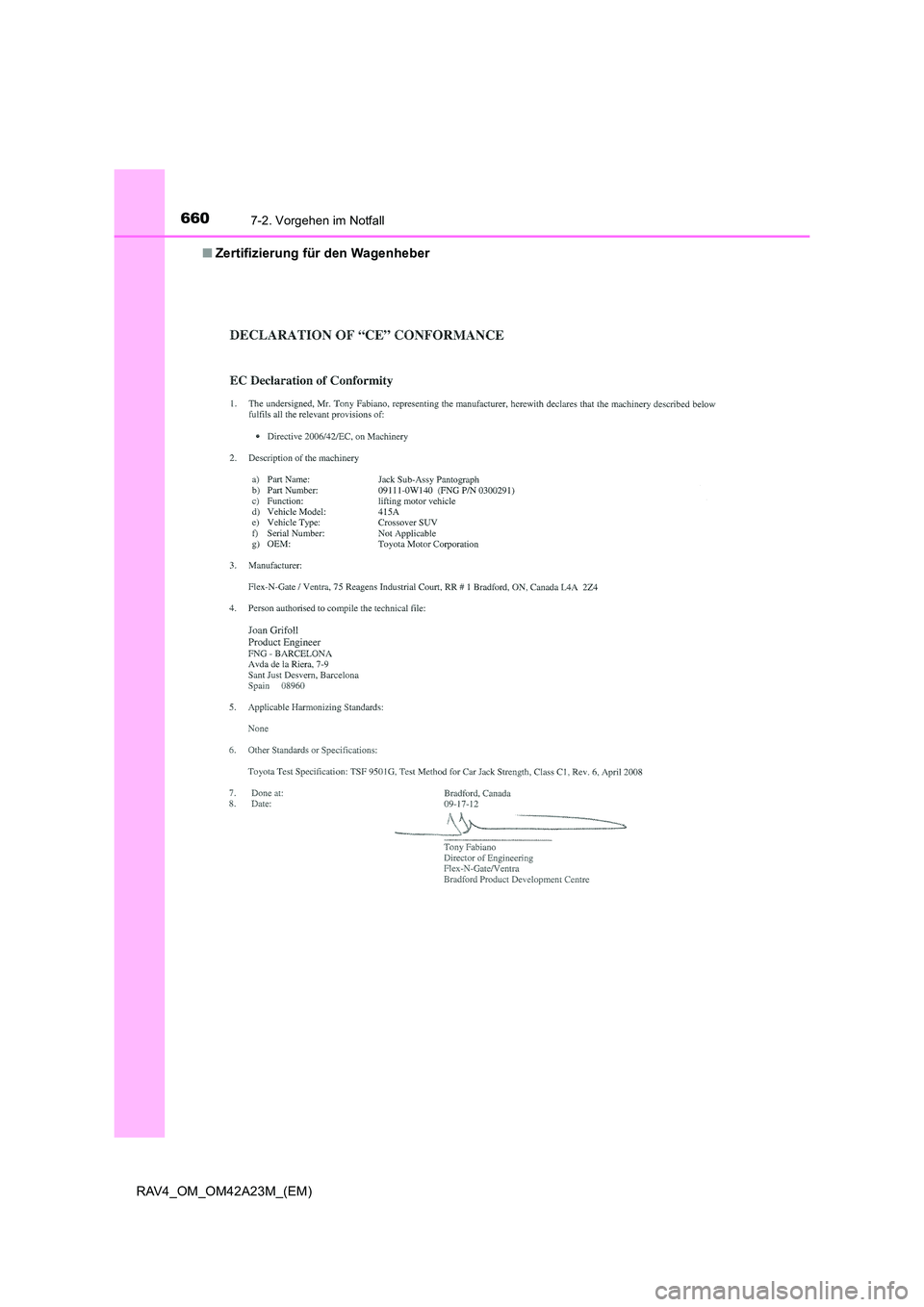

6607-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)■
Zertifizierung für den Wagenheber
