TOYOTA RAV4 2014 Instructieboekje (in Dutch)

101
2Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)2. Instrumentenpaneel
Waarschuwingslampjes
en controlelampjes .......... 102
Meters en tellers ................ 108
Multi-informatiedisplay ....... 109
Informatie over
brandstofverbruik ............. 118

1022. Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)
Waarschuwingslampjes en controlelampjes
◆Instrumentenpaneel
◆Middenpaneel
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgende
afbeelding alle waarschuwingslampjes en controlelampjes bran-
dend afgebeeld.

1032. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)

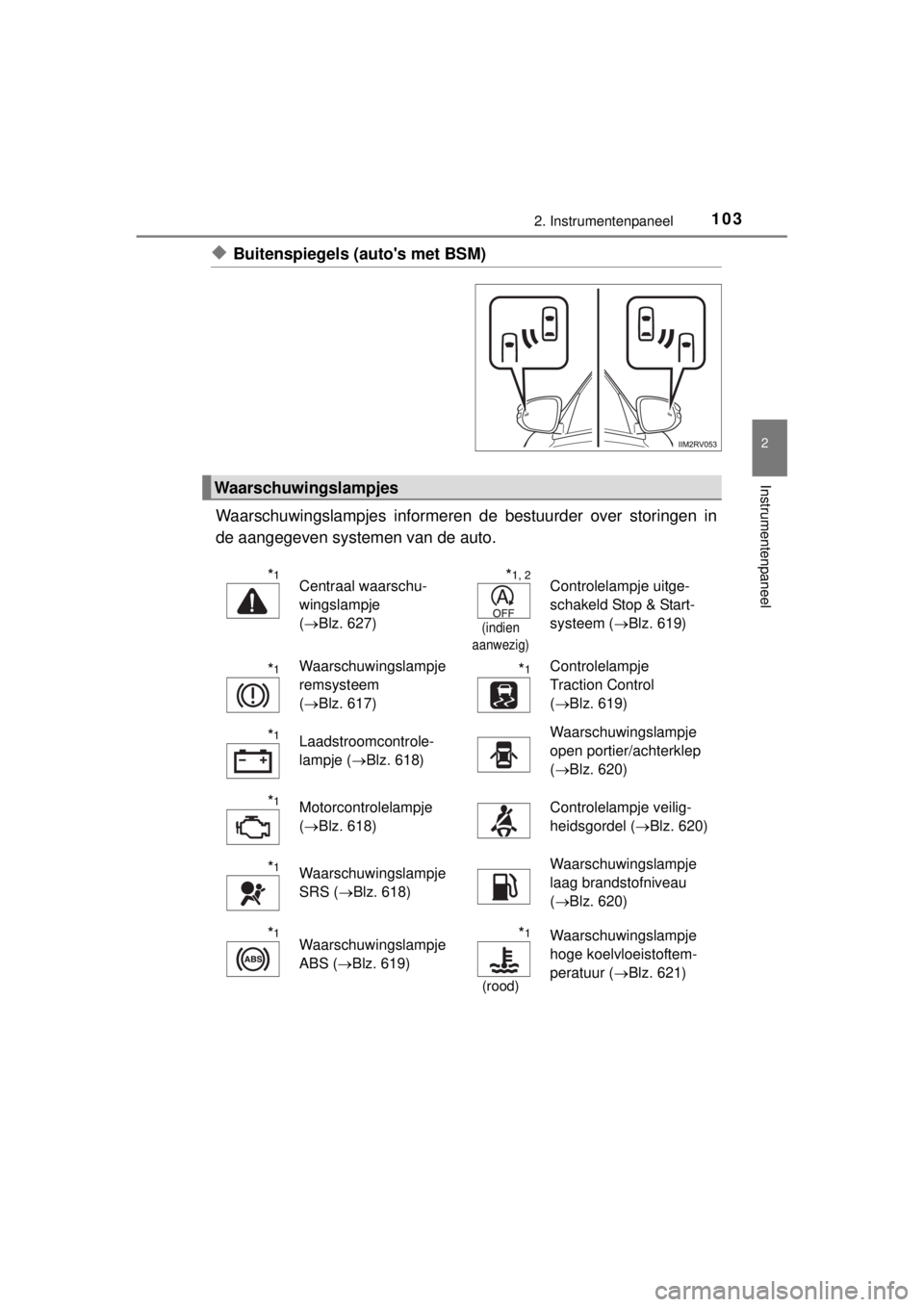

◆Buitenspiegels (auto's met BSM)
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Centraal waarschu-
wingslampje
(Blz. 627)*1, 2
(indien
aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem (Blz. 619)
*1Waarschuwingslampje
remsysteem
(Blz. 617)*1Controlelampje
Traction Control
(Blz. 619)
*1Laadstroomcontrole-
lampje (Blz. 618)Waarschuwingslampje
open portier/achterklep
(Blz. 620)
*1Motorcontrolelampje
(Blz. 618)Controlelampje veilig-
heidsgordel (Blz. 620)
*1Waarschuwingslampje
SRS (Blz. 618)Waarschuwingslampje
laag brandstofniveau
(Blz. 620)
*1Waarschuwingslampje
ABS (Blz. 619)*1
(rood)
Waarschuwingslampje
hoge koelvloeistoftem-
peratuur (Blz. 621)

1042. Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden als de Toyota Parking Assist-sensor vuil is of
bedekt is met ijs.
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende systemen van de auto.
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging (Blz. 619)*1
(indien
aanwezig)
Waarschuwingslampje
automatische verticale
koplampverstelling
(Blz. 619)
*2, 3
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
(Blz. 619, 622)Waarschuwingslampjes
achterpassagiersgordels
(Blz. 620)
*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
(Blz. 621)
Controlelampjes
Controlelampje richting-
aanwijzers (Blz. 272)(indien
aanwe-
zig)Controlelampje mistlam-
pen voor (Blz. 292)
Controlelampje
grootlicht (Blz. 280)Controlelampje
mistachterlicht
(Blz. 292)

1052. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem (Blz. 285)
(indien
aanwezig)
Controlelampje cruise
control (Blz. 307)
(indien
aanwezig)
Controlelampje
cruise control SET
(Blz. 307)*1
(indien
aanwezig)
ECO-controlelampje
(Blz. 208)
*1, 2Controlelampje
Traction Control
(Blz. 334)*1
(indien
aanwezig)
Controlelampje
Stop & Start-systeem
(Blz. 326)
*1
Controlelampje
VSC OFF (Blz. 335)
*1
(indien
aanwezig)
Controlelampje
uitgeschakeld
Stop & Start-systeem
(Blz. 327)
(Blauw)
Controlelampje lage
koelvloeistoftemperatuur
*1
(indien
aanwezig)
Controlelampje perma-
nente vierwielaandrijving
(Blz. 325)
(indien
aanwezig)
Controlelampje
voorgloeien
(Blz. 232, 236)*1
(indien
aanwezig)
Controlelampje
AUTO LSD (Blz. 335)
*1
(indien
aanwezig)
Controlelampje Downhill
Assist Control
(Blz. 341)
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
(Blz. 319)
Controlelampje
antidiefstalsysteem
(Blz. 87, 95)
(indien
aanwezig)
Controlelampje LDA
(Blz. 311)
(indien
aanwezig)
Controlelampje SPORT
(Blz. 246)
*3
(indien
aanwezig)
BSM-indicator in
buitenspiegel
(Blz. 344)

1062. Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in de
buitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet terwijl de hoofdschakelaar BSM in
de stand ON staat.
• Wanneer de hoofdschakelaar BSM in de stand ON wordt gezet terwijl het
contact AAN staat.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of
niet uitgaan, kan er een storing in het systeem zijn opgetreden. Als dit
gebeurt, laat de auto dan controleren door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
(indien
aanwezig)
Controlelampje
ECO MODE
(Blz. 246)*1Controlelampje
PASSENGER
AIR BAG
(Blz. 59)
*1
(indien
aanwezig)
Schakeladviesindicator
(, Blz. 256269)

1072. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS en het waarschu-
wingslampje SRS niet gaat branden als u de motor start, kan het betekenen
dat deze systemen niet beschikbaar zijn om u te beschermen in geval van
een aanrijding, waardoor ernstig letsel zou kunnen ontstaan. Laat uw auto
direct controleren door een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige wan-
neer dit gebeurt.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen van de motor
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. (Blz. 691)

1082. Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)

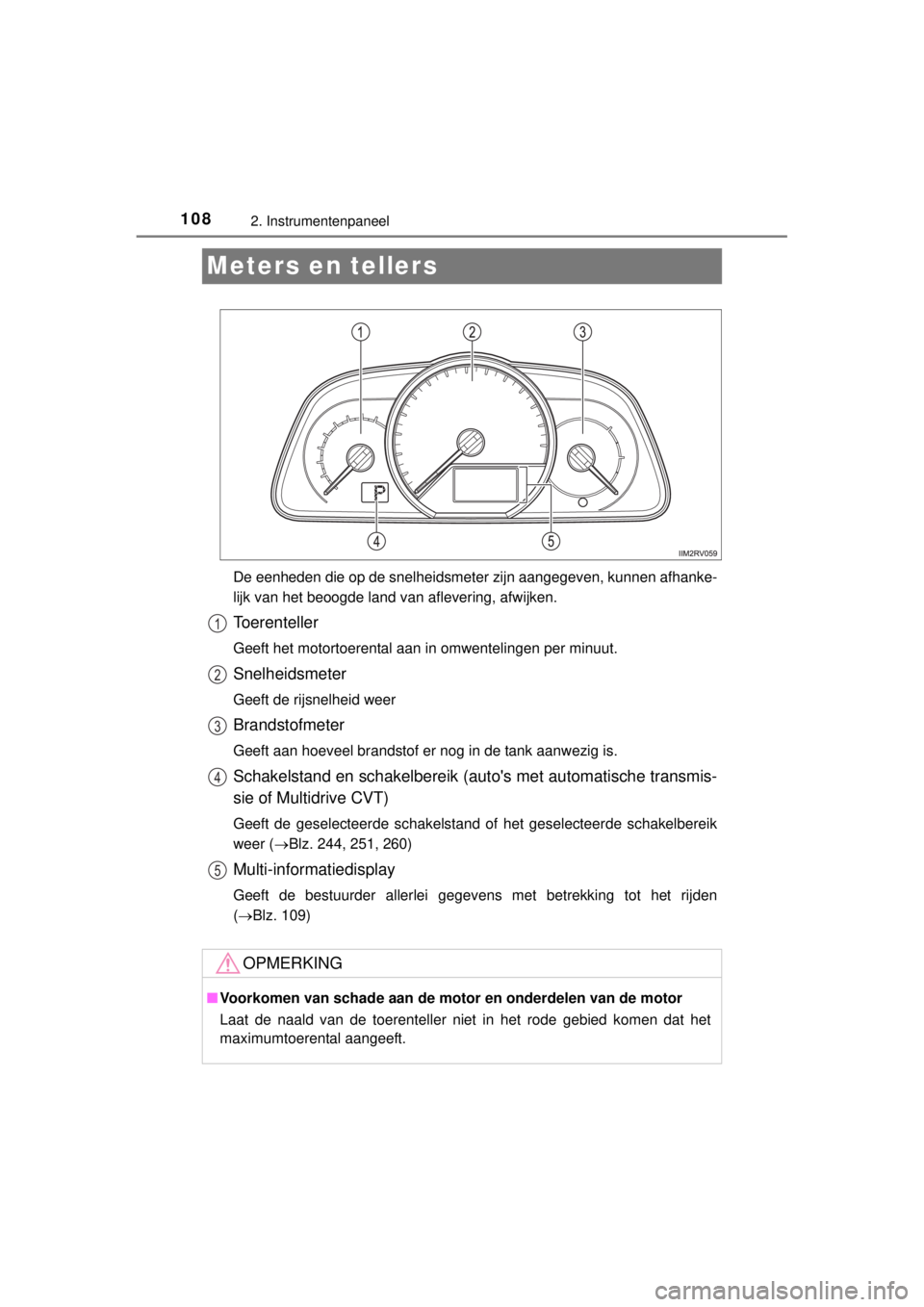

Meters en tellers
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen afhanke-
lijk van het beoogde land van aflevering, afwijken.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Schakelstand en schakelbereik (auto's met automatische transmis-
sie of Multidrive CVT)
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik
weer (Blz. 244, 251, 260)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot het rijden
(Blz. 109)
OPMERKING
■Voorkomen van schade aan de motor en onderdelen van de motor
Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
1
2
3
4
5

109
2
2. Instrumentenpaneel
Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)

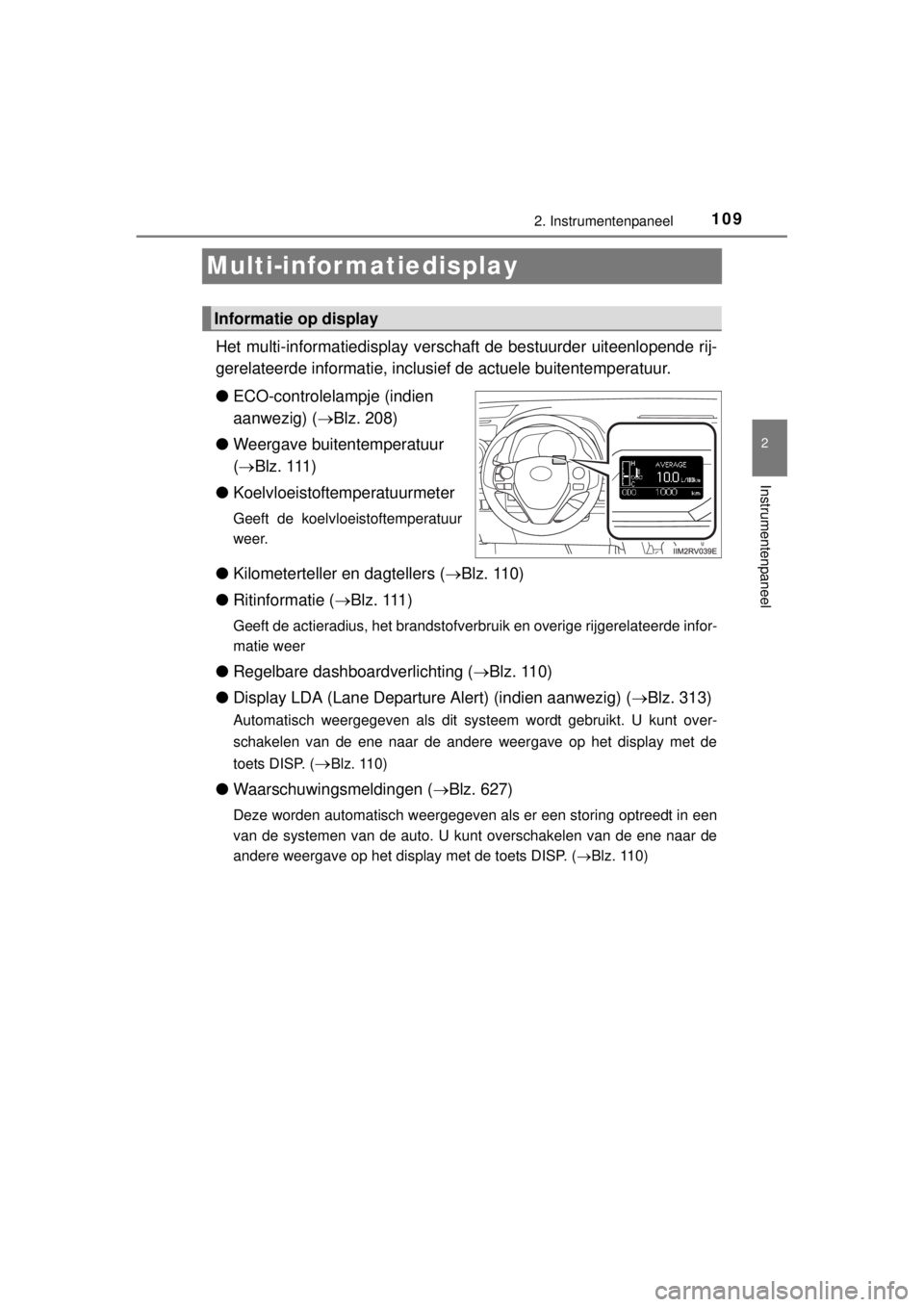

Multi-infor matiedisplay
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rij-
gerelateerde informatie, inclusief de actuele buitentemperatuur.
●ECO-controlelampje (indien
aanwezig) (Blz. 208)
●Weergave buitentemperatuur
(Blz. 111)
●Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur
weer.
●Kilometerteller en dagtellers (Blz. 110)
●Ritinformatie (Blz. 111)
Geeft de actieradius, het brandstofverbruik en overige rijgerelateerde infor-
matie weer
●Regelbare dashboardverlichting (Blz. 110)
●Display LDA (Lane Departure Alert) (indien aanwezig) (Blz. 313)
Automatisch weergegeven als dit systeem wordt gebruikt. U kunt over-
schakelen van de ene naar de andere weergave op het display met de
toets DISP. (
Blz. 110)
●Waarschuwingsmeldingen (Blz. 627)
Deze worden automatisch weergegeven als er een storing optreedt in een
van de systemen van de auto. U kunt overschakelen van de ene naar de
andere weergave op het display met de toets DISP. (Blz. 110)
Informatie op display

1102. Instrumentenpaneel
RAV4_OM_OM42A21E_(EE)■
Wijzigen van weergave op het display
De onderwerpen die worden
weergegeven, kunnen worden
gewijzigd door op de toets voor
wijzigen van de weergave kilo-
meterteller/dagteller te drukken.
■Kilometerteller
■Dagteller A en B
■Regeling verlichting instrumentenpaneel
Kilometerteller en dagtellers
Geeft de totale afstand weer die met de auto
gereden is.
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en B kunnen onafhankelijk
van elkaar worden gebruikt en verschillende
afstanden weergeven.
Door de toets voor wijzigen van de weergave
kilometerteller/dagteller ingedrukt te houden ter-
wijl de dagteller wordt weergegeven, wordt de
weergegeven dagteller gereset.
Geeft het display voor regeling van de verlich-
ting van het instrumentenpaneel weer.
Door de toets langer dan 1 seconde ingedrukt te
houden, wordt de lichtsterkte van de instrumen-
tenpaneelverlichting aangepast wanneer de ach-
terlichten branden.
