5216-2. Onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade aan de auto en ernstig letsel ver-
oorzaken.
■Omgaan met de accu
Accupolen, aansluitingen en bijbehorende onderdelen bevatten lood. Een
loodvergiftiging kan een hersenbeschadiging veroorzaken. Was daarom na
werkzaamheden altijd uw handen. (Blz. 540)

5226-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud en controles
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Controle van de accu (Blz. 540)
•Warm water
• Zuiveringszout
•Vet
• Conventionele sleutel
(voor de bouten van de accuka-
bels)
• Gedestilleerd water
Koelvloeistofniveau (Blz. 538)
• Toyota Super Long Life Coolant of
een gelijkwaardige hoogwaardige
koelvloeistof op basis van ethy-
leenglycol en organische zuren,
zonder silicaat, amine, nitriet en
boraat.
Toyota Super Long Life Coolant is
voorgemixt met 50% koelvloeistof
en 50% gedemineraliseerd water.
• Trechter (uitsluitend voor het bij-
vullen van koelvloeistof)
Motoroliepeil (Blz. 533)
• Originele Toyota-motorolie of
gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bij-
vullen van motorolie)

5236-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
Zekeringen (Blz. 574)
• Zekering met dezelfde stroom-
sterkte als de oorspronkelijke
zekering
Lampen (Blz. 589)
• Lamp met hetzelfde nummer en
vermogen als het oorspronkelijke
exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier
• Sleutel
Radiateur, condensor en intercooler
(Blz. 539)
Bandenspanning (Blz. 562)• Bandenspanningsmeter
• Compressor
Sproeierreservoir (Blz. 545)
• Water of ruitensproeiervloeistof
met antivries (voor gebruik onder
winterse omstandigheden)
• Trechter (uitsluitend voor het bij-
vullen van ruitensproeiervloeistof)
OnderwerpBenodigdheden

5246-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
In de motorruimte bevinden zich onderdelen en vloeistoffen die plotseling
kunnen bewegen, heet worden of onder elektrische spanning staan. Neem
onderstaande voorzorgsmaatregelen in acht om ernstig letsel te voorkomen.
■Tijdens werkzaamheden onder de motorkap
●Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
●Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijke niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
●Niet roken en geen open vuur bij brandstof en bij de accu. De brandstof-
en accudampen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Auto's zonder Smart Entry-systeem en startknop
Zorg ervoor dat het contact UIT staat. Als het contact AAN staat, kunnen de
elektrische koelventilatoren automatisch worden ingeschakeld als de air-
conditioning aan is en/of als de koelvloeistoftemperatuur te hoog wordt.
(Blz. 539)
Auto's met Smart Entry-systeem en startknop
Zorg ervoor dat het contact UIT staat. Als het contact AAN staat, kunnen de
elektrische koelventilatoren automatisch worden ingeschakeld als de air-
conditioning aan is en/of als de koelvloeistoftemperatuur hoog is.
(Blz. 539)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.

5256-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.

5266-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

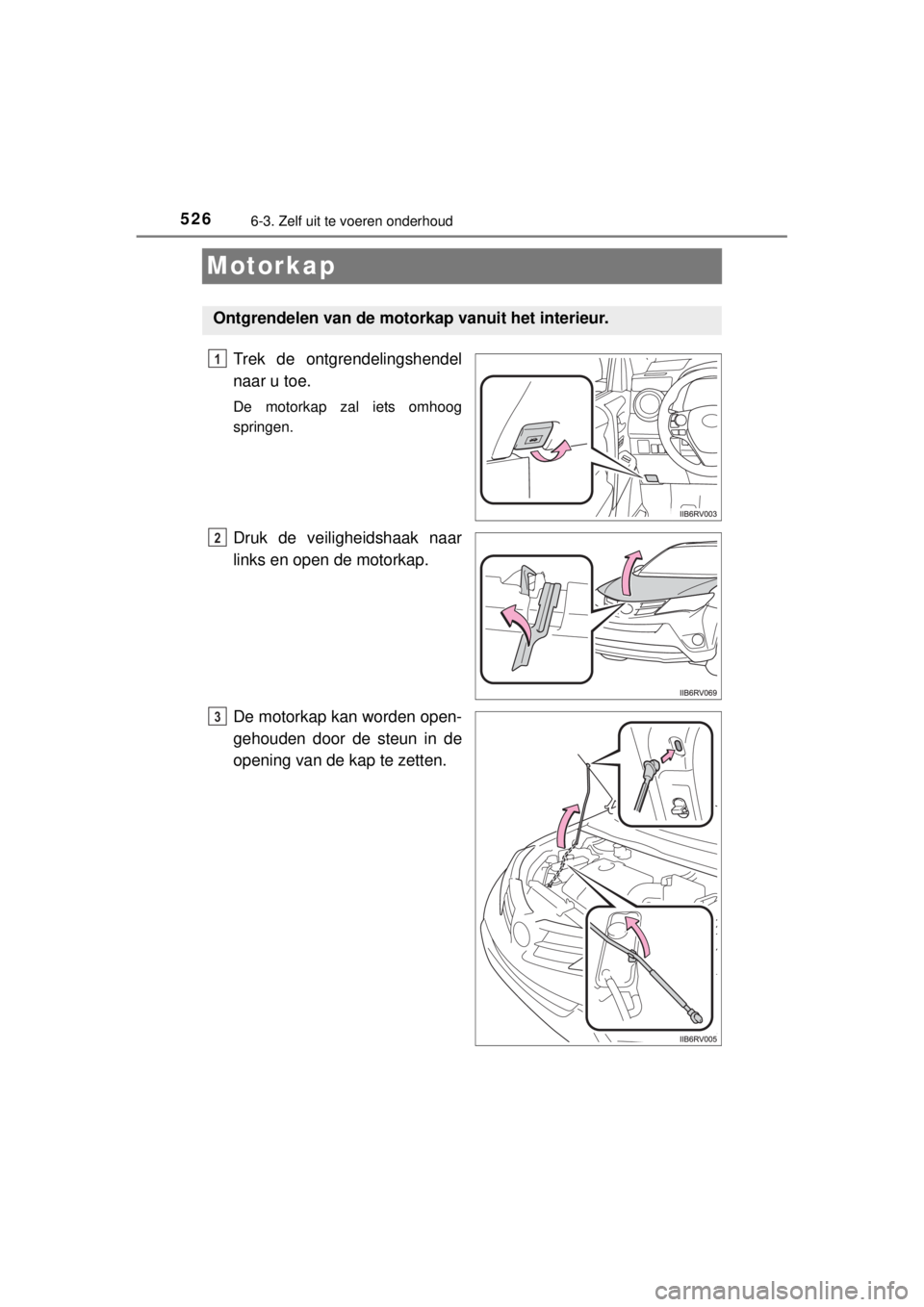

Motorkap
Trek de ontgrendelingshendel
naar u toe.
De motorkap zal iets omhoog
springen.
Druk de veiligheidshaak naar
links en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3

5276-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wachts opengaan, waardoor een ongeval of ernstig letsel kan ontstaan.
■Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.

5286-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

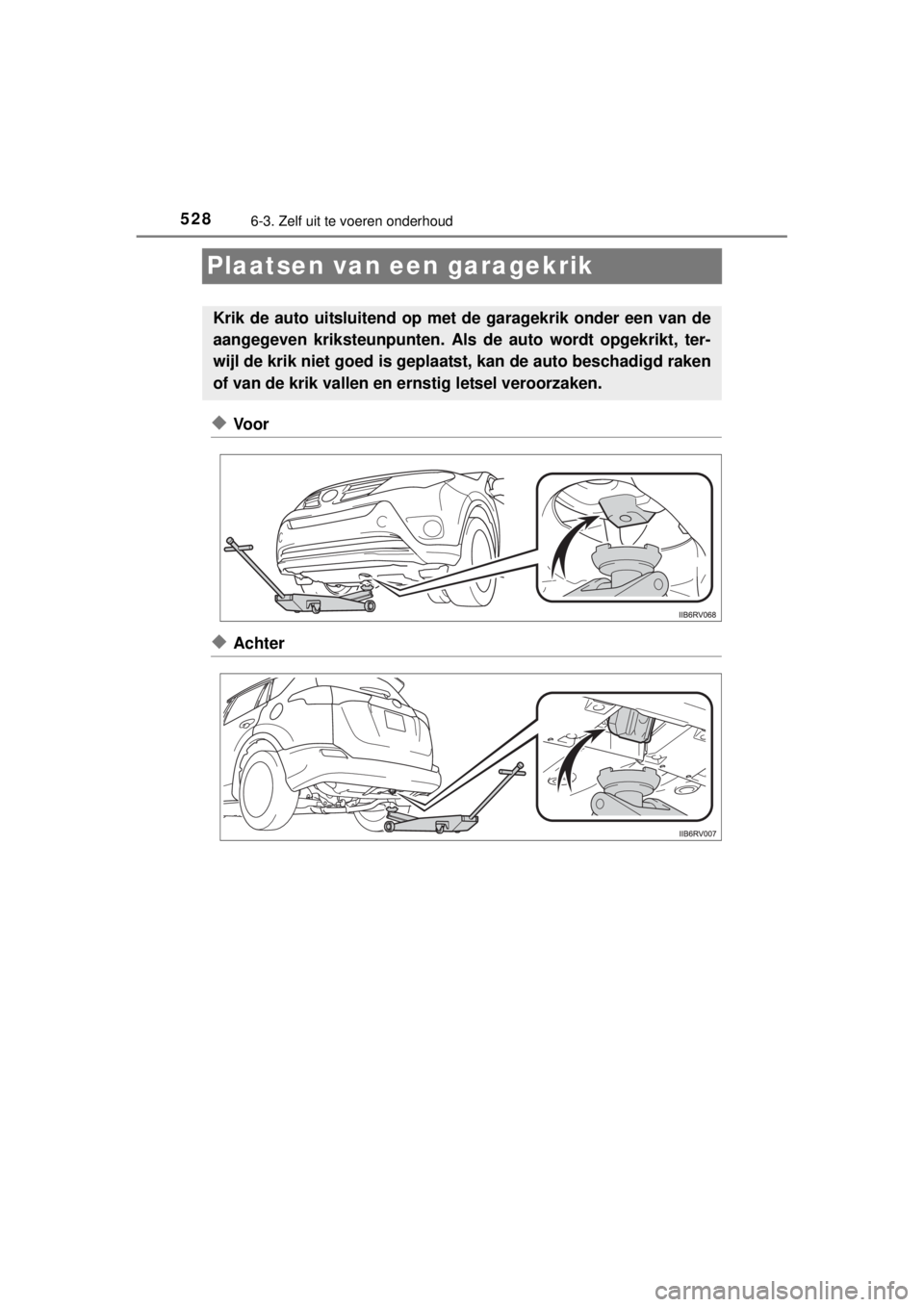

Plaatsen van een garagekrik
◆Voor
◆Achter
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt, ter-
wijl de krik niet goed is geplaatst, kan de auto beschadigd raken
of van de krik vallen en ernstig letsel veroorzaken.

5296-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
■Bij het opkrikken van uw auto
Voorzorgsmaatregelen die u in acht moet nemen ter voorkoming van ern-
stig letsel:
●Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde hand-
leiding.
●Gebruik niet de krik die bij uw auto is geleverd.
●Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Gebruik altijd een garagekrik en/of speciale bokken op een stevige, hori-
zontale ondergrond.
●Start de motor niet als de auto op een garagekrik staat.
●Parkeer de auto op een stevige vlakke ondergrond, activeer de parkeer-
rem en zet de selectiehendel in stand P (automatische transmissie of Mul-
tidrive CVT) of in stand R (handgeschakelde transmissie).
●Controleer of de krikkop goed in het kriksteunpunt aangrijpt.
Als de auto wordt opgekrikt, terwijl de krik niet goed is geplaatst, kan de
auto beschadigd raken of van de krik vallen.
●Krik de auto niet op als er zich nog iemand in de auto bevindt.
●Plaats bij het opkrikken van de auto niets op of onder de garagekrik.
●Gebruik voor het opkrikken van de auto
een garagekrik zoals aangegeven in de
afbeelding.

5306-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

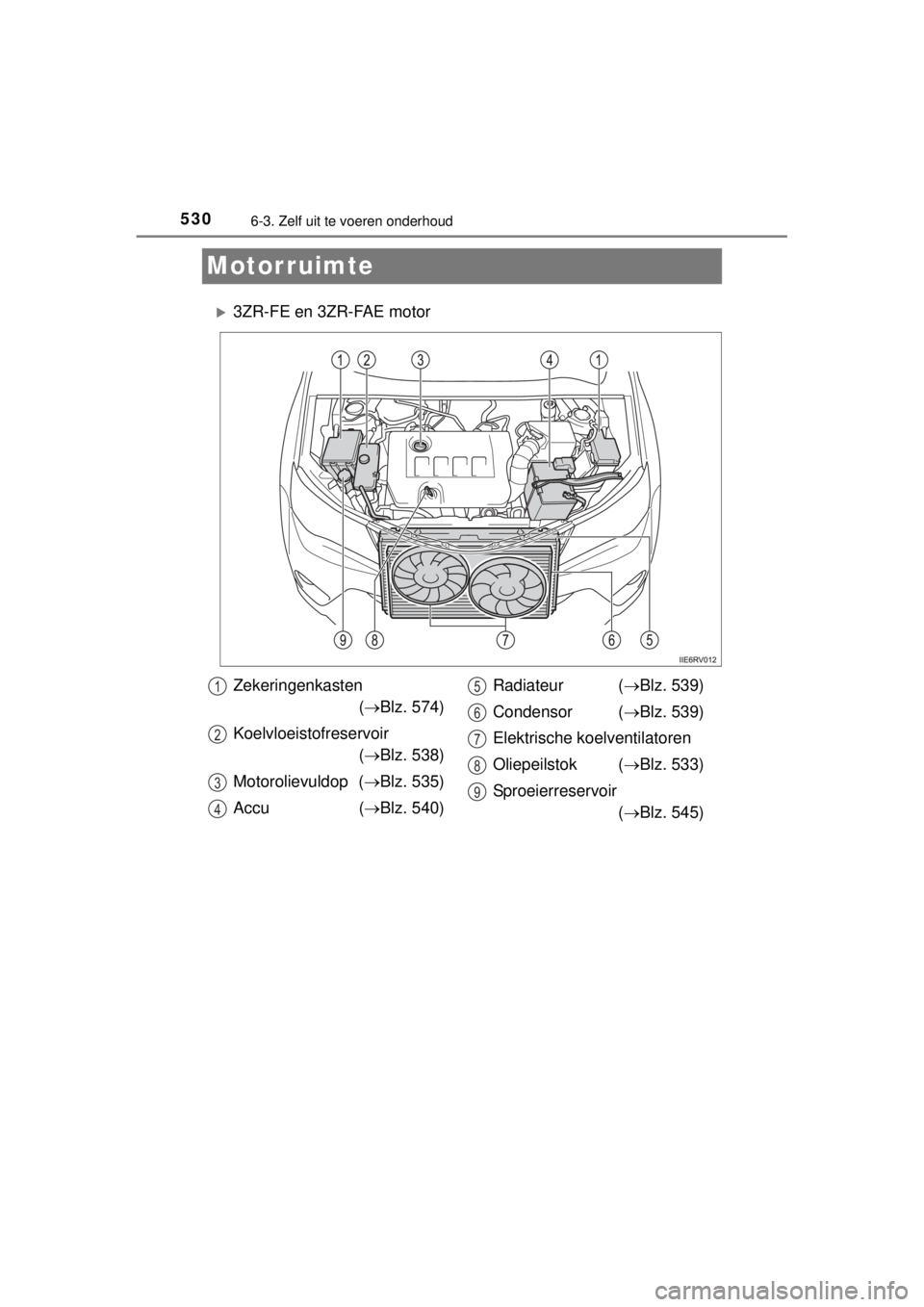

Motorruimte
3ZR-FE en 3ZR-FAE motor
Zekeringenkasten
(Blz. 574)
Koelvloeistofreservoir
(Blz. 538)
Motorolievuldop (Blz. 535)
Accu (Blz. 540)Radiateur (Blz. 539)
Condensor (Blz. 539)
Elektrische koelventilatoren
Oliepeilstok (Blz. 533)
Sproeierreservoir
(Blz. 545)1
2
3
4
5
6
7
8
9
