TOYOTA RAV4 2014 Instructieboekje (in Dutch)

5316-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

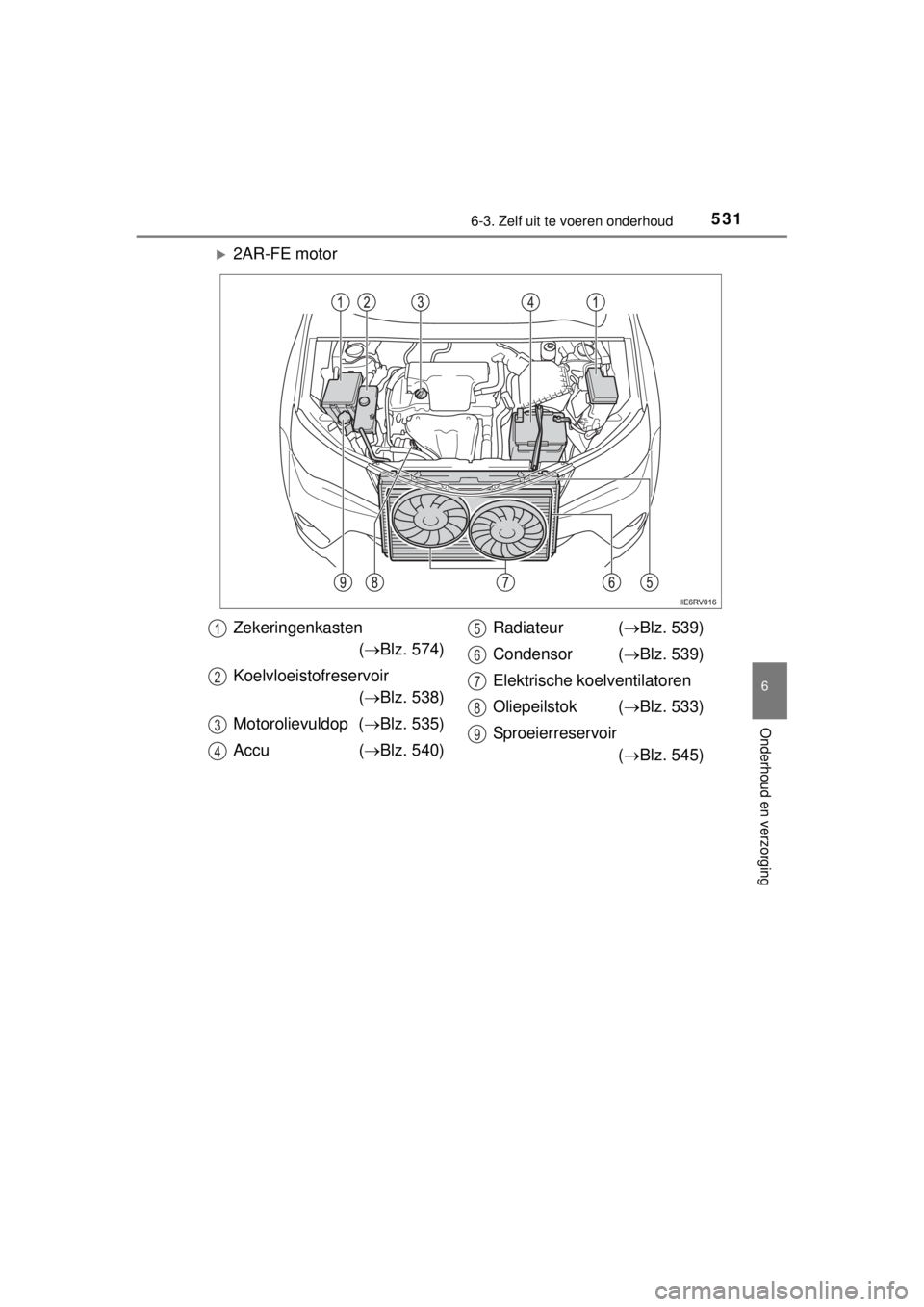

2AR-FE motor
Zekeringenkasten
(Blz. 574)
Koelvloeistofreservoir
(Blz. 538)
Motorolievuldop (Blz. 535)
Accu (Blz. 540)Radiateur (Blz. 539)
Condensor (Blz. 539)
Elektrische koelventilatoren
Oliepeilstok (Blz. 533)
Sproeierreservoir
(Blz. 545)1
2
3
4
5
6
7
8
9

5326-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

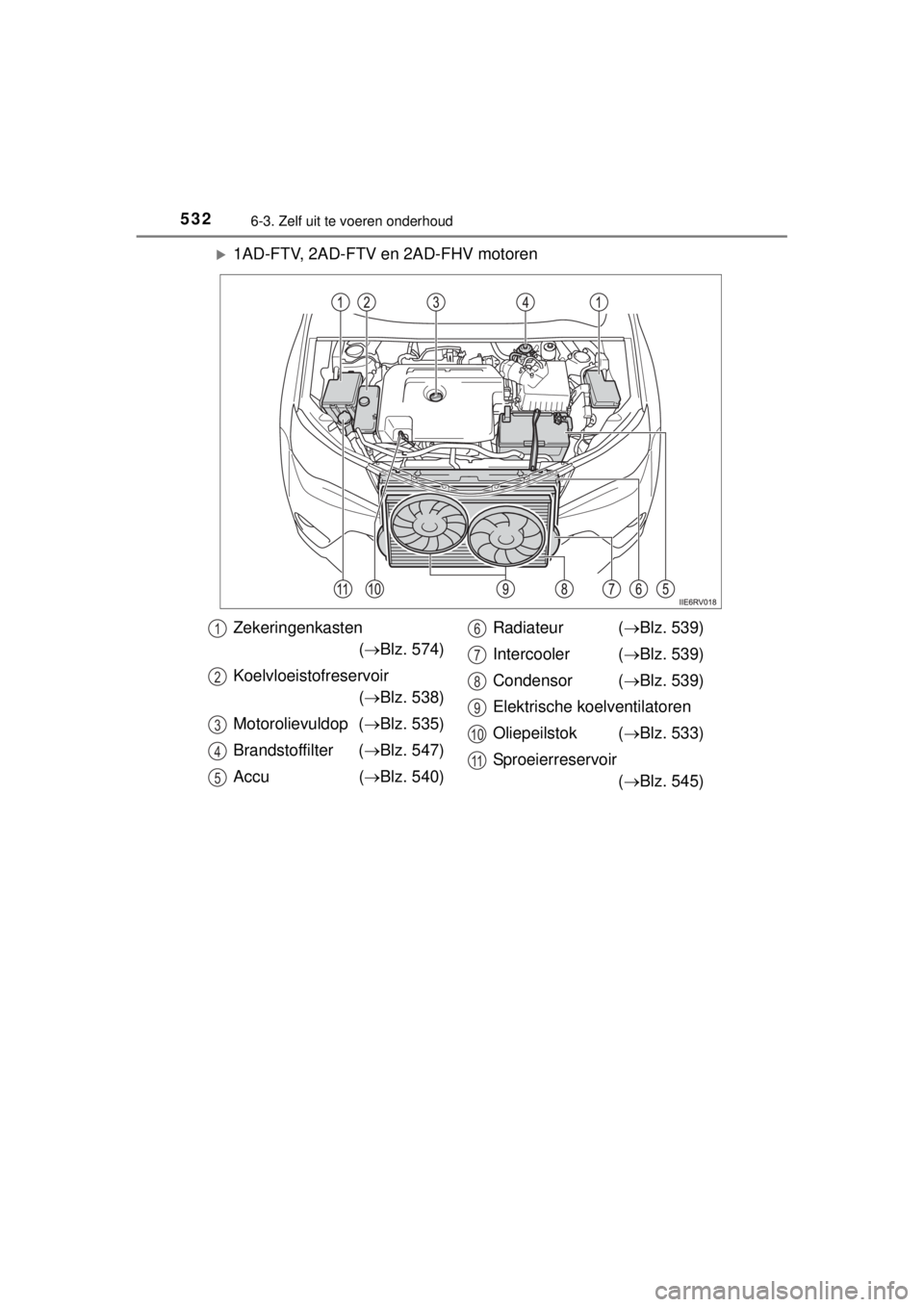

1AD-FTV, 2AD-FTV en 2AD-FHV motoren
Zekeringenkasten
(Blz. 574)
Koelvloeistofreservoir
(Blz. 538)
Motorolievuldop (Blz. 535)
Brandstoffilter (Blz. 547)
Accu (Blz. 540)Radiateur (Blz. 539)
Intercooler (Blz. 539)
Condensor (Blz. 539)
Elektrische koelventilatoren
Oliepeilstok (Blz. 533)
Sproeierreservoir
(Blz. 545)1
2
3
4
5
6
7
8
9
10
11

5336-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

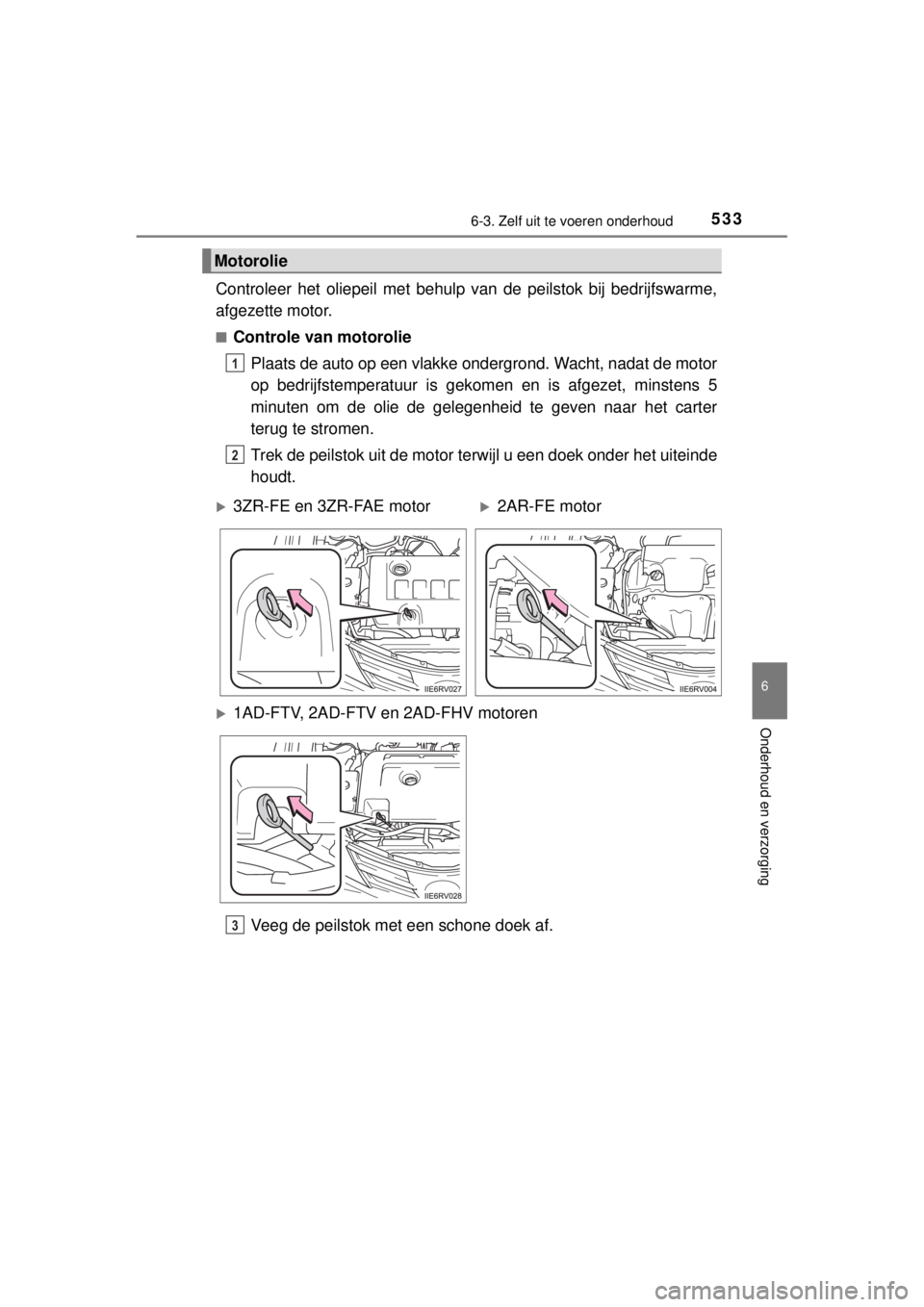

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een vlakke ondergrond. Wacht, nadat de motor
op bedrijfstemperatuur is gekomen en is afgezet, minstens 5
minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Motorolie
1
2
3ZR-FE en 3ZR-FAE motor2AR-FE motor
1AD-FTV, 2AD-FTV en 2AD-FHV motoren
3

5346-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
Platte peilstok: Steek de peilstok weer volledig in de motor.
Ronde peilstok: Steek de
peilstok weer volledig in de
motor met de uitstekende
delen ( in de afbeelding)
in de richting van de motor.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt en controleer het oliepeil.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.4
1
5
1
2
3
Platte peilstokRonde peilstok
6

5356-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)■

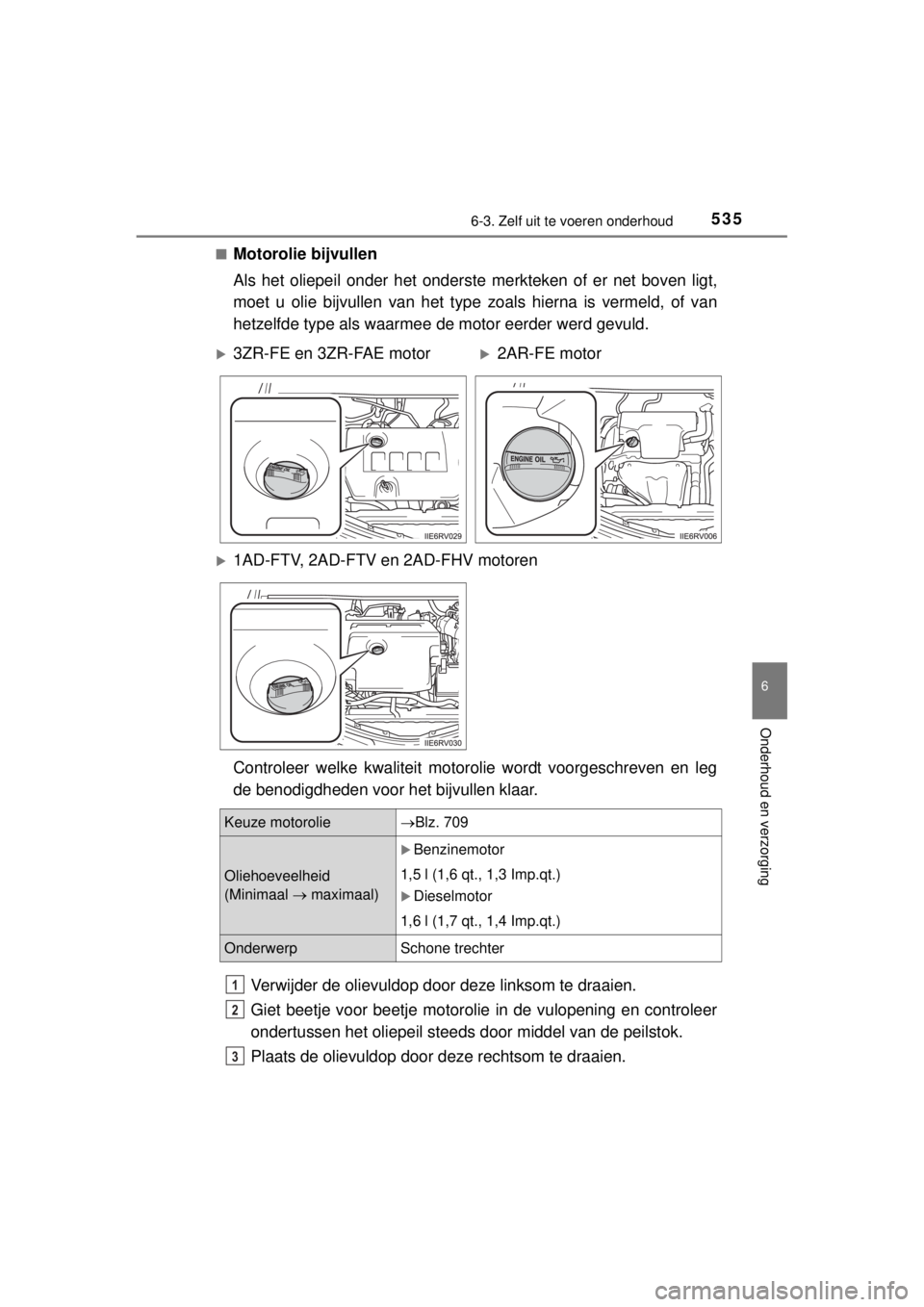

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
3ZR-FE en 3ZR-FAE motor2AR-FE motor
1AD-FTV, 2AD-FTV en 2AD-FHV motoren
Keuze motorolieBlz. 709
Oliehoeveelheid
(Minimaal  maximaal)
Benzinemotor
1,5 l (1,6 qt., 1,3 Imp.qt.)
Dieselmotor
1,6 l (1,7 qt., 1,4 Imp.qt.)
Onderwerp Schone trechter
1
2
3

5366-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
■Motorolieverbruik
Er kan tijdens het rijden een bepaalde hoeveelheid olie worden verbruikt. In
de volgende situaties verbruikt de motor mogelijk meer olie en kan het nodig
zijn om tussen twee onderhoudsbeurten olie bij te vullen.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
■Na het verversen van de motorolie (alleen dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Auto's zonder Smart Entry-systeem en startknop
Schakel over op dagteller A (Blz. 110) en zet het contact daarna UIT.
Houd de knop voor het wijzigen van de weergave van de kilometerteller/
dagteller ingedrukt (Blz. 110) en zet het contact AAN. (Start de motor
niet, anders wordt de resetstand geannuleerd.)
Houd de toets ingedrukt tot de dagteller 000000 aangeeft.
Auto's met Smart Entry-systeem en startknop
Schakel over op dagteller A (Blz. 110) en zet het contact daarna UIT.
Houd de knop voor het wijzigen van de weergave van de kilometerteller/
dagteller ingedrukt (Blz. 110) en zet het contact AAN. (Start de motor
niet, anders wordt de resetstand geannuleerd.)
Houd de toets ingedrukt tot de dagteller 000000 aangeeft.
1
2
3
1
2
3

5376-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige of
een automaterialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Ernstige schade aan de motor voorkomen
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
■Motorolie (dieselmotor: Blz. 716)
Als u andere motorolie dan ACEA C2 gebruikt, kan de katalysator bescha-
digd raken.

5386-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW van het reservoir bevindt.
Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het
onderste streepje (LOW) bevindt,
moet koelvloeistof worden bijge-
vuld tot aan het bovenste streepje
(FULL).
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organische zuren, zon-
der silicaat, amine, nitriet en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de dop nakijken en controleren op lekkages in het koelsysteem.
Koelvloeistof
1
2
3

5396-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
Controleer de radiateur, de condensor en intercooler (alleen diesel-
motor) en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten en brandwonden of ander letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als er koelvloeistof wordt gemorst bij het vullen
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur, condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.

5406-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

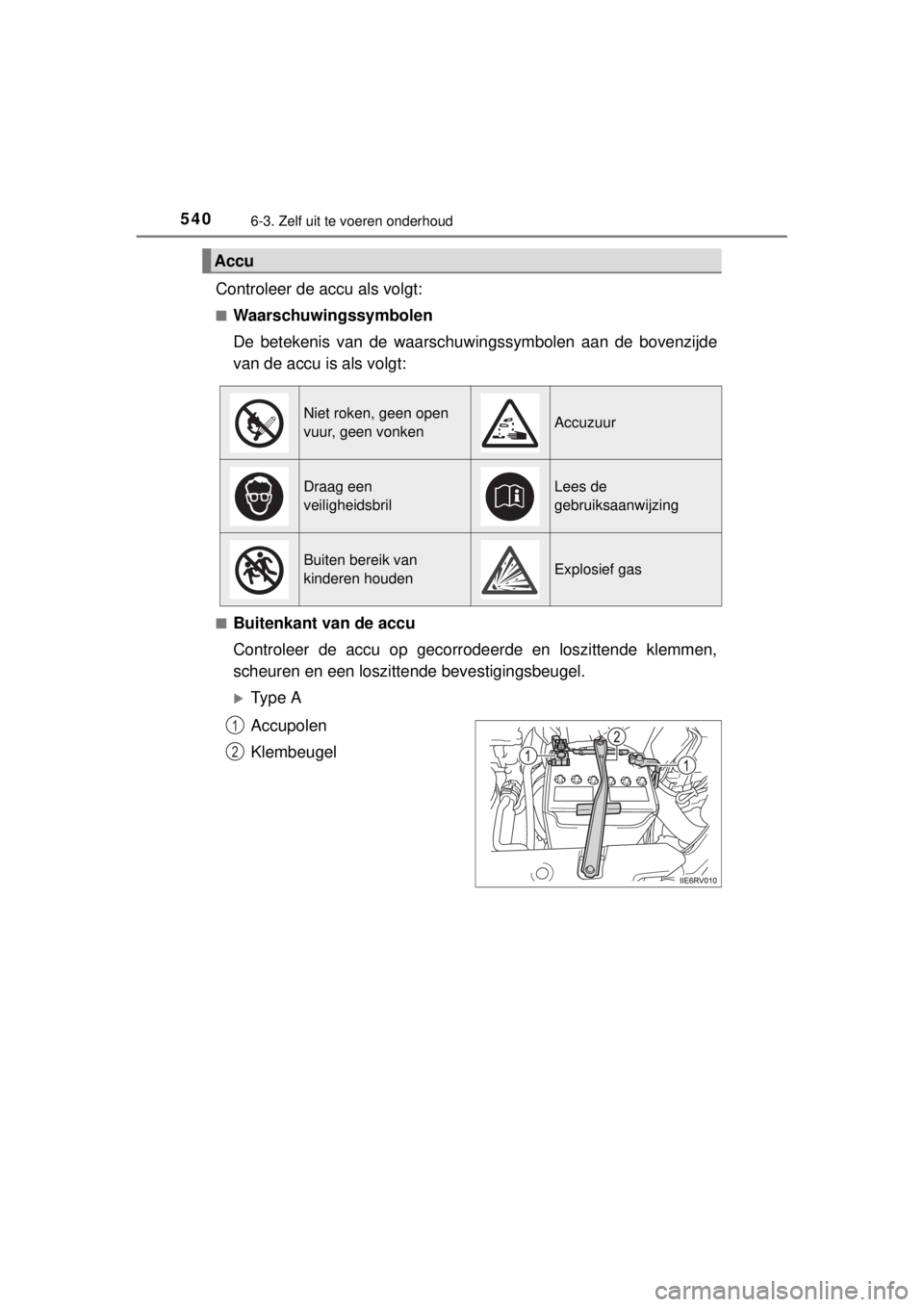

Controleer de accu als volgt:
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Type A
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een
veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2
