TOYOTA RAV4 2014 Instructieboekje (in Dutch)

5516-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
Uw auto is uitgerust met een bandenspanningswaarschuwingssys-
teem dat gebruik maakt van bandenspanningssensoren en -zenders
om een lage bandenspanning te signaleren voordat deze tot proble-
men leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de
bestuurder door middel van een waarschuwingslampje gewaar-
schuwd. (Blz. 621)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspan-
ningssensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst
worden, moeten de identificatiecodes van deze componenten wor-
den geregistreerd in de ECU van het bandenspanningswaarschu-
wingssysteem en moet het bandenspanningswaarschuwingssys-
teem worden geïnitialiseerd. Laat de identificatiecodes van de ban-
denspanningssensor en -zender registreren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. (Blz. 553)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet gereset
worden als van bandenmaat wordt gewisseld:
Als het bandenspanningswaarschuwingssysteem wordt geïnitiali-
seerd, wordt de actuele bandenspanning als referentiespanning
beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)

5526-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)■
Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven bandenspanning bij
koude banden. (Blz. 723)
Breng de banden op de voorgeschreven spanning voor de banden in
koude toestand. Deze spanning vormt de referentiespanning voor het
bandenspanningswaarschuwingssysteem.
Zet het contact AAN.
Houd de resetknop inge-
drukt tot het waarschuwings-
lampje lage bandenspanning
drie keer langzaam knippert.
Auto's zonder Smart entry-systeem en startknop: Laat het con-
tact een paar minuten AAN staan en zet het vervolgens in de
stand ACC of UIT.
Auto's met Smart entry-systeem en startknop: Laat het contact
enkele minuten AAN staan en zet het vervolgens UIT.
1
2
3
4
5

5536-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een
unieke identificatiecode. Bij het vervangen van een bandenspan-
ningssensor en -zender is het noodzakelijk om de identificatiecode
te registreren. Laat de identificatiecodes registreren door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De banden beschadigingen vertonen, zoals insnijdingen, scheuren of bar-
sten die zo diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die
duiden op een interne beschadiging
●Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige als u er
niet zeker van bent.
■Vervangen van banden en wielen (auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecodes van de bandenspanningssensor en -zender niet zijn
geregistreerd, werkt het bandenspanningswaarschuwingssysteem niet goed.
Na ongeveer 10 minuten rijden gaat het waarschuwingslampje lage banden-
spanning gedurende 1 minuut knipperen en het blijft daarna branden om aan
te geven dat er een storing in het systeem aanwezig is.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werk-
plaatspersoneel worden gecontroleerd, zelfs als er niet of nauwelijks met de
banden is gereden en de banden niet lijken te zijn beschadigd.
■Routinecontrole van de bandenspanning (auto's met bandenspannings-
waarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem vervangt de periodieke con-
trole van de bandenspanning niet. Controleer daarom ook zelf regelmatig de
bandenspanning.
■Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.

5546-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)■Situaties waarin het bandenspanningswaarschuwingssysteem mogelijk
niet goed werkt (indien aanwezig)
●Onder de volgende omstandigheden werkt het bandenspanningswaarschu-
wingssysteem mogelijk niet goed.
• Er worden niet-originele Toyota-velgen gebruikt.
• Er is een band vervangen door een exemplaar dat niet overeenkomt met
de OE-specificaties (Original Equipment).
• Er is een band vervangen door een exemplaar dat niet de voorgeschre-
ven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er zijn slotmoeren gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radio-
grafische signalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wiel-
kasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven
waarde.
• Als het reservewiel zich op een plaats bevindt waar een slechte ont-
vangst van radiosignalen is.
*
• Als er in de bagageruimte een groot metalen object aanwezig is, dat de
ontvangst van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reservewiel
●In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation,
radiozender, videowall, luchthaven of andere locatie waar sterke radio-
golven aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een
ander draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschu-
wing verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan ver-
schijnt de waarschuwing mogelijk niet.
■De initialisatieprocedure (auto's met bandenspanningswaarschuwings-
systeem)
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het
aanpassen van de bandenspanning.
●Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is
het niet noodzakelijk de resettoets in te drukken, omdat de initialisatie auto-
matisch herstart wordt wanneer het contact de volgende keer AAN wordt
gezet.

5556-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)●Als u per ongeluk de resettoets indrukt wanneer initialiseren niet nodig is,
breng de banden dan op de juiste spanning wanneer ze koud zijn en voer
opnieuw de initialisatie uit.
■Als de initialisatie van het bandenspanningswaarschuwingssysteem
(indien aanwezig) niet gelukt s
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende
gevallen worden de instellingen echter niet opgeslagen en zal het systeem
niet goed werken. Laat, als herhaalde pogingen de bandenspanning op te
slaan mislukken, de auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
●Als de resetknop van het bandenspanningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje lage bandenspanning niet 3 keer
knipperen.
●Nadat er na de initialisatie gedurende een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat het gedurende 1 minuut heeft geknip-
perd.
■Registreren van identificatiecodes (auto's met bandenspanningswaar-
schuwingssysteem)
De identificatiecodes van de bandenspanningssensoren en zenders van
twee sets banden kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden
vooraf zijn geregistreerd, is het niet nodig om de identificatiecodes te registre-
ren wanneer de normale banden worden vervangen door winterbanden.
Neem voor informatie over het wijzigen van de identificatiecodes contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Waarschuwingen bandenspanningswaarschuwingssysteem (indien aan-
wezig)
De eventuele waarschuwing van het bandenspanningswaarschuwingssys-
teem is gebaseerd op de omstandigheden waaronder het systeem geïnitiali-
seerd is. Daarom laat het systeem mogelijk zelfs een waarschuwing zien
wanneer de bandenspanning niet laag genoeg is of wanneer de druk hoger is
dan de druk die was ingesteld tijdens het initialiseren van het systeem.

5566-3. Zelf uit te voeren onderhoud

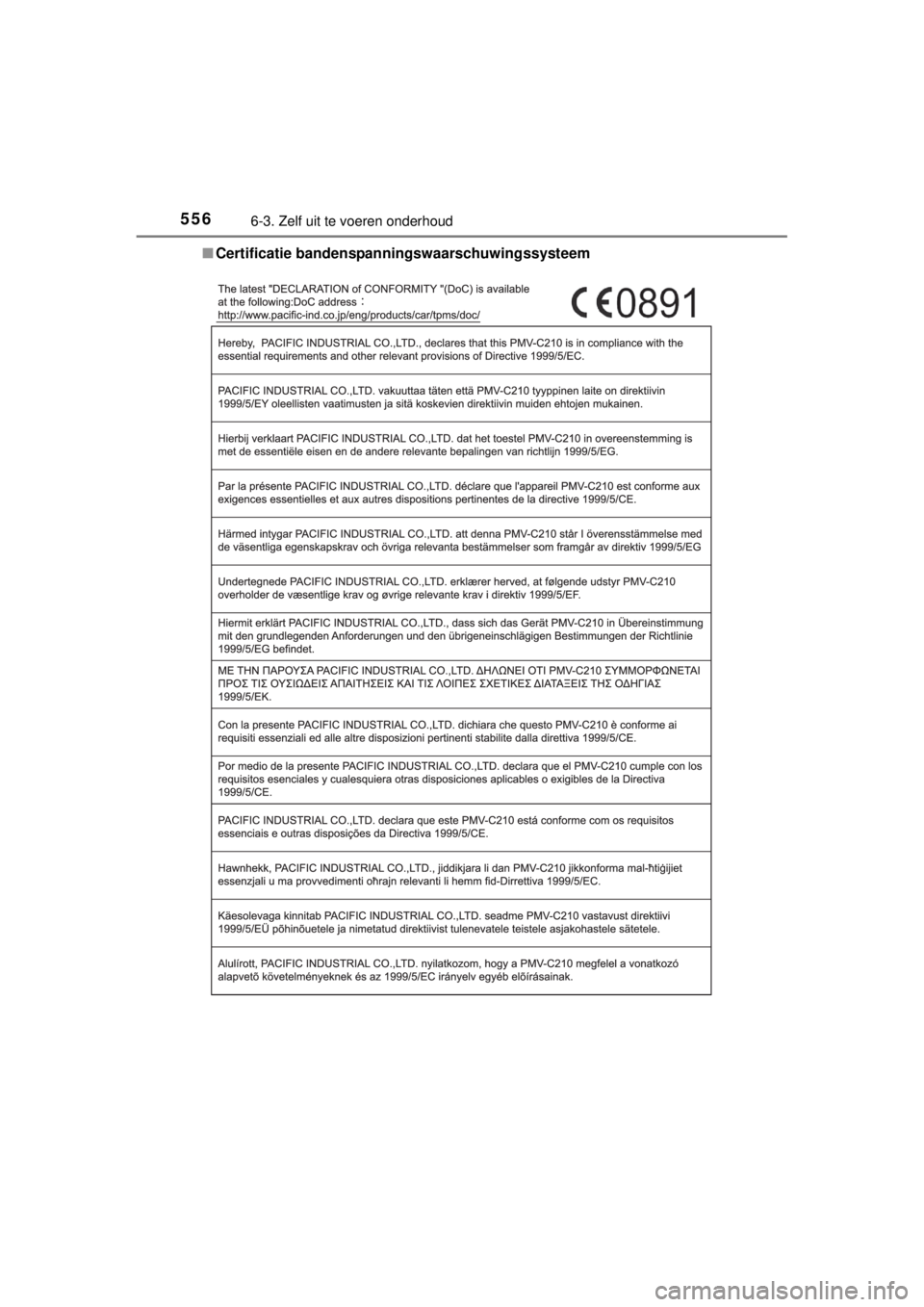

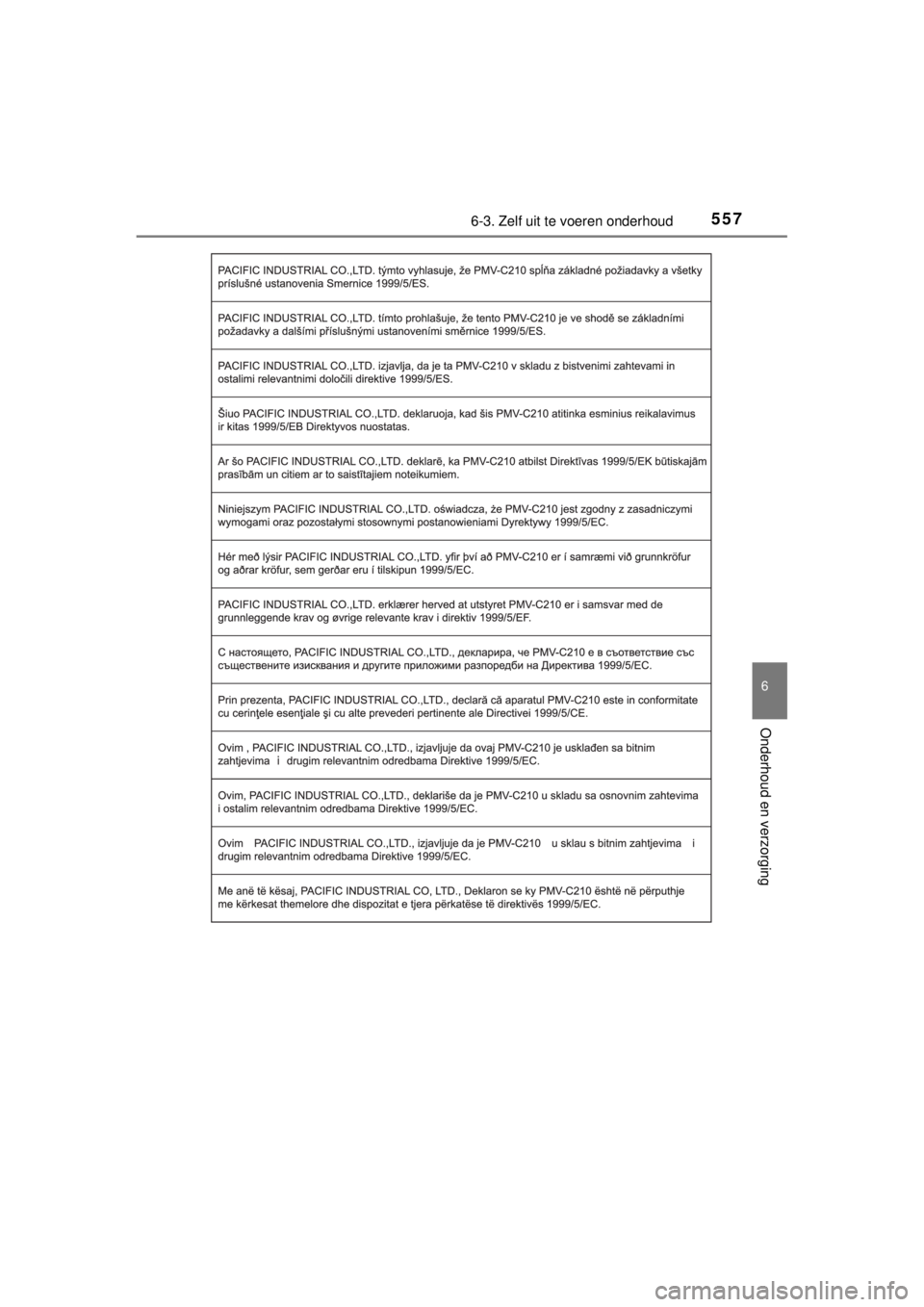

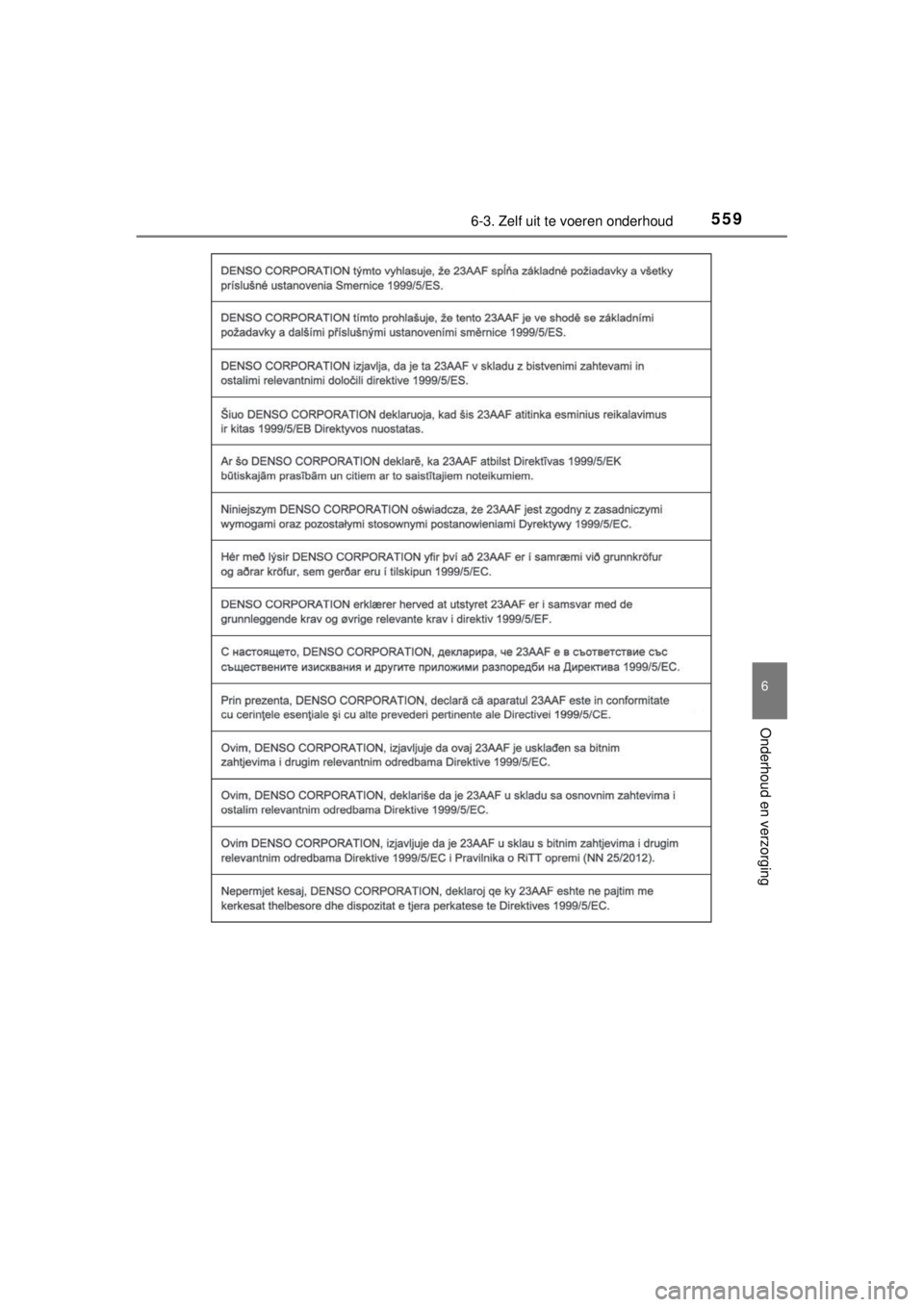

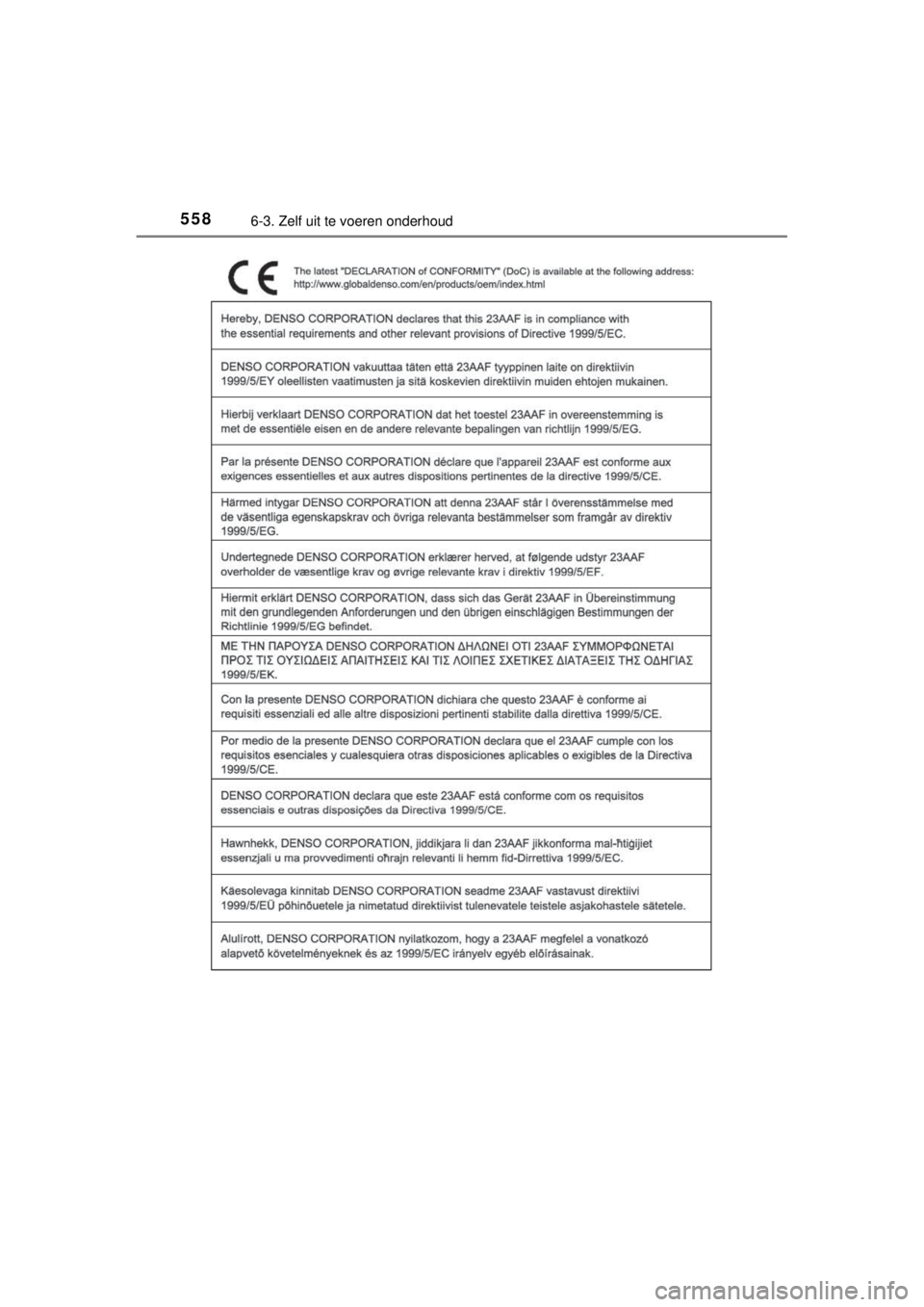

RAV4_OM_OM42A21E_(EE)■Certificatie bandenspanningswaarschuwingssysteem

5576-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

5586-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)

5596-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A21E_(EE)

5606-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)
WAARSCHUWING
■Bij het controleren of vervangen van de banden
Neem, om de kans op ongevallen te beperken, de volgende voorzorgs-
maatregelen in acht.
Het niet in acht nemen van deze voorzorgsmaatregelen, kan schade aan de
aandrijflijn veroorzaken en gevaarlijke rijeigenschappen tot gevolg hebben,
waardoor een ongeval met ernstig letsel kan ontstaan.
●Gebruik geen banden van verschillende merken, types of profielen.
Gebruik ook geen banden met duidelijk verschillende slijtagepatronen
door elkaar.
●Gebruik uitsluitend de door Toyota voorgeschreven bandenmaat.
●Gebruik geen verschillende soorten banden (radiaalbanden, gordelban-
den met diagonaalkarkas en diagonaalbanden) door elkaar.
●Gebruik geen zomer-, all-season- en winterbanden door elkaar.
●Gebruik nooit banden onder uw auto die zijn gebruikt onder een andere
auto.
Door het gebruik van banden waarvan het verleden onbekend is, loopt u
extra risico.
●Auto's met een compact reservewiel: Rijd niet met een aanhangwagen als
een compact reservewiel is gemonteerd.
●Auto's met bandenreparatieset: Rijd niet met een aanhangwagen o.i.d. als
een gemonteerde band gerepareerd is met behulp van de bandenrepara-
tieset. De belasting van de band kan leiden tot onverwachte schade aan
de band.
■Bij het initialiseren van het bandenspanningswaarschuwingssysteem
(indien aanwezig)
Druk niet op de resetknop van het bandenspanningswaarschuwingssys-
teem voordat de banden op de voorgeschreven spanning zijn gebracht.
Anders kan het voorkomen dat het waarschuwingslampje voor de lage ban-
denspanning niet gaat branden terwijl de bandenspanning te laag is, of wel
gaat branden terwijl de bandenspanning in orde is.
