Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).
Obracajàc d∏onià element
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà one
miejsca przy∏o˝enia podnoÊnika.
Zmontowaç przed∏u˝enie korby
podnoÊnika.5
4
3
7-2. Post´powanie w sytuacjach awaryjnych651
7
Sytuacje awaryjne

PodnieÊç samochód na tyle,
aby ko∏o unios∏o si´ nieco nad
pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni tarczy ko∏a.
7
6
6527-2. Post´powanie w sytuacjach awaryjnych

7-2. Post´powanie w sytuacjach awaryjnych653
7
Sytuacje awaryjne
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç tarcz kó∏ i okolic
uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy tarcze kó∏ i okolice uk∏adu hamulco-
wego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyni-
ku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç podanych
zaleceƒ:
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 N•m (10,5 kG•m).
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w tarczy ko∏a nale˝y zleciç autoryzowanej stacji ob-
s∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 566)
Wymiana ko∏a w wersjach z elektrycznym sterowaniem drzwi baga˝nika
(w niektórych wersjach)
W przypadku np. wymiany ko∏a nale˝y upewniç si´, ˝e g∏ówny przycisk elek-
trycznie sterowanych drzwi baga˝nika jest w pozycji wy∏àczonej (
S. 169).
Zaniechanie tego grozi przytrzaÊni´ciem d∏oni lub palców w razie przypad-
kowego dotkni´cia przycisku zamykania drzwi baga˝nika.

Powierzchnia sto˝kowa
Obrze˝e otworu
w tarczy ko∏a
Powierzchnia sto˝kowa
Obrze˝e otworu
w tarczy ko∏a
Tarcza ko∏a
Podk∏adka
Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu dokr´ciç
d∏onià wszystkie nakr´tki mocujàce.
W przypadku gdy w miejsce ko-
∏a ze stalowà tarczà zostanie za-
∏o˝one ko∏o ze stalowà tarczà,
dokr´ciç nakr´tki mocujàce, a˝
ich powierzchnia sto˝kowa
luêno zetknie si´ z obrze˝em
otworu w tarczy ko∏a.
W przypadku gdy w miejsce ko-
∏a z tarczà ze stopów lekkich zo-
stanie za∏o˝one ko∏o ze stalowà
tarczà, dokr´ciç nakr´tki mo-
cujàce, a˝ ich powierzchnia
sto˝kowa luêno zetknie si´
z obrze˝em otworu w tarczy
ko∏a.
W przypadku gdy w miejsce
ko∏a z tarczà ze stopów lek-
kich zostanie za∏o˝one ko∏o
z tarczà ze stopów lekkich,
dokr´ciç nakr´tki mocujàce,
a˝ ich podk∏adki luêno zetknà
si´ z tarczà ko∏a.2
1
6547-2. Post´powanie w sytuacjach awaryjnych
Zak∏adanie ko∏a zapasowego

OpuÊciç samochód.
Dwu- lub trzykrotnie dociàgnàç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia:
103 N•m (10,5 kG•m)
Za∏o˝yç os∏on´ tarczy ko∏a*.
óWersje z pe∏nà os∏onà tarczy ko∏a
Dopasowaç wyci´cie w os∏onie
tarczy ko∏a do zaworu powietrza,
tak jak pokazano na ilustracji.
5
4
3
7-2. Post´powanie w sytuacjach awaryjnych655
7
Sytuacje awaryjne

óWersje ze Êrodkowà os∏onà tarczy ko∏a
*: Os∏ony tarczy ko∏a nie wolno montowaç w dojazdowym kole zapasowym.
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.
Dojazdowe ko∏o zapasowe (w niektórych wersjach)
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony na-
pisem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krótkim
odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 723)
U˝ywanie dojazdowego ko∏a zapasowego (w niektórych wersjach)
Poniewa˝ dojazdowe ko∏o zapasowe nie jest wyposa˝one w zawór z czujnikiem
ciÊnienia i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie b´dzie
sygnalizowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za∏o˝enie
tego ko∏a nie powoduje równie˝ zgaszenia lampki ostrzegawczej ciÊnienia
w ogumieniu.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem (wersje z dojazdowym ko∏em zapasowym)
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne
ko∏o.
Za∏o˝yç ∏aƒcuchy na przednie ko∏a.
3
2
1
6
6567-2. Post´powanie w sytuacjach awaryjnych

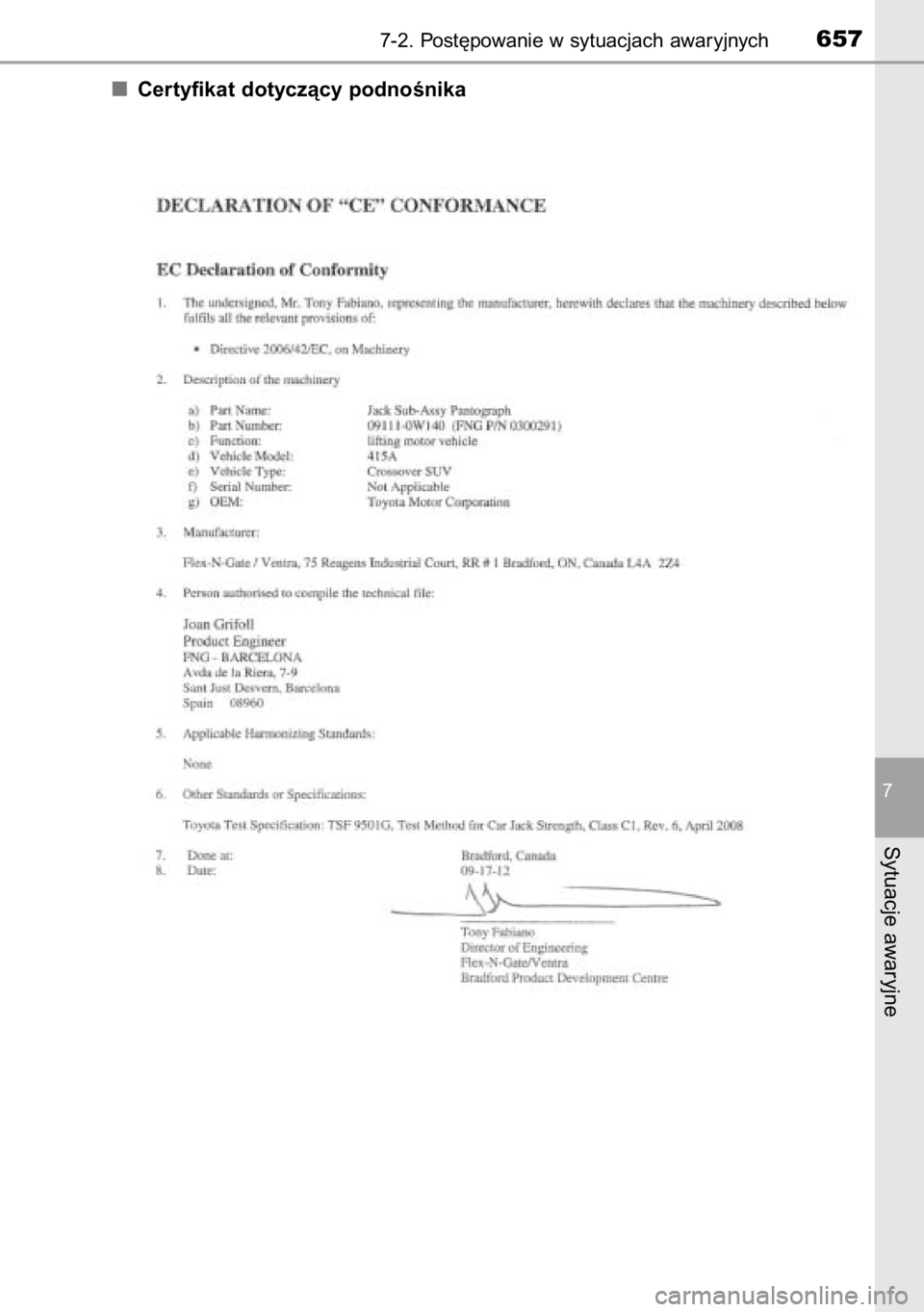

Certyfikat dotyczàcy podnoÊnika
7-2. Post´powanie w sytuacjach awaryjnych657
7
Sytuacje awaryjne

6587-2. Post´powanie w sytuacjach awaryjnych
U˝ywanie dojazdowego ko∏a zapasowego (w niektórych wersjach)
Nale˝y pami´taç, ˝e dojazdowe ko∏o zapasowe, b´dàce wyposa˝eniem
fabrycznym tego samochodu, przeznaczone jest wy∏àcznie do tego sa-
mochodu. Nie wolno u˝ywaç go do ˝adnego innego samochodu.
Nie wolno u˝ywaç jednoczeÊnie wi´cej ni˝ jednego dojazdowego ko∏a
zapasowego.
Dojazdowe ko∏o zapasowe nale˝y jak najszybciej zastàpiç normalnym
ko∏em.
Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym, nale˝y unikaç gwa∏-
townego przyspieszania, nag∏ych skr´tów, gwa∏townego hamowania, jak
równie˝ zmian prze∏o˝eƒ powodujàcych silne hamowanie silnikiem.
Po za∏o˝eniu dojazdowego ko∏a zapasowego (w niektórych wersjach)
Pr´dkoÊç jazdy mo˝e byç b∏´dnie rozpoznawana, co mo˝e powodowaç nie-
prawid∏owe dzia∏anie nast´pujàcych uk∏adów:
Poni˝szy uk∏ad nie tylko nie mo˝e byç w pe∏ni wykorzystany, ale mo˝e mieç
te˝ ujemny wp∏yw na uk∏ad przenoszenia nap´du:
• Uk∏ad dynamicznej kontroli nap´du na cztery ko∏a (wersje z nap´dem na
cztery ko∏a)
• Uk∏adu ABS i wspomagania ha-
mowania awaryjnego
• Uk∏adu stabilizacji toru jazdy
(VSC)
• Uk∏adu kontroli nap´du (TRC)
• Uk∏adu automatycznego utrzymy-
wania pr´dkoÊci jazdy (w niektó-
rych wersjach)
• Uk∏adu elektrycznego wspoma-
gania w uk∏adzie kierowniczym
(EPS)
• Uk∏adu ostrzegania o zje˝d˝aniu
z pasa ruchu (LDA) (w niektó-
rych wersjach)• Uk∏adu wspomagania hamowa-
nia silnikiem (DAC) (w niektórych
wersjach)
• Uk∏adu monitorowania sytuacji
z ty∏u samochodu przy cofaniu
(w niektórych wersjach)
• Uk∏adu u∏atwiajàcego parkowanie
(w niektórych wersjach)
• Uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci (w niektó-
rych wersjach)
• Systemu nawigacji (w niektórych
wersjach)

7-2. Post´powanie w sytuacjach awaryjnych659
7
Sytuacje awaryjne
Dopuszczalna pr´dkoÊç jazdy z za∏o˝onym dojazdowym ko∏em zapa-
sowym (w niektórych wersjach)
Z za∏o˝onym dojazdowym ko∏em zapasowym nie wolno przekraczaç pr´d-
koÊci 80 km/h.
Dojazdowe ko∏o zapasowe nie jest przeznaczone do szybkiej jazdy. Nie-
przestrzeganie tego wymogu mo˝e doprowadziç do wypadku drogowego
i w rezultacie do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po u˝yciu narz´dzi i podnoÊnika (w niektórych wersjach)
Przed podj´ciem jazdy nale˝y upewniç si´, czy wszystkie narz´dzia i podno-
Ênik sà bezpiecznie schowane na swoich miejscach, co ograniczy ryzyko od-
niesienia dodatkowych obra˝eƒ w razie gwa∏townego hamowania, nag∏ego
skr´tu lub wypadku.

6607-2. Post´powanie w sytuacjach awaryjnych
Jadàc z za∏o˝onym dojazdowym ko∏em zapasowym nale˝y ostro˝nie
pokonywaç nierównoÊci nawierzchni (w niektórych wersjach)
Dojazdowe ko∏o zapasowe w porównaniu do standardowej opony powodu-
je obni˝enie podwozia samochodu. Przy pokonywaniu nierównoÊci na-
wierzchni nale˝y zachowaç ostro˝noÊç.
¸aƒcuchy przeciwpoÊlizgowe i dojazdowe ko∏o zapasowe (w niektórych
wersjach)
Nie zak∏adaç ∏aƒcuchów przeciwpoÊlizgowych na dojazdowe ko∏o zapasowe.
Grozi to uszkodzeniem nadwozia samochodu i niekorzystnà zmianà w∏asnoÊci
jezdnych samochodu.
Wymiana opon (wersje z uk∏adem monitorowania ciÊnienia w ogumieniu)
Wymian´ tarcz kó∏, opon lub zaworów z czujnikami ciÊnienia i przekaênika-
mi sygna∏u nale˝y zlecaç autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi, poniewa˝ przy tej czynnoÊci istnieje ryzyko
uszkodzenia zaworów z czujnikami i przekaêników sygna∏u.
