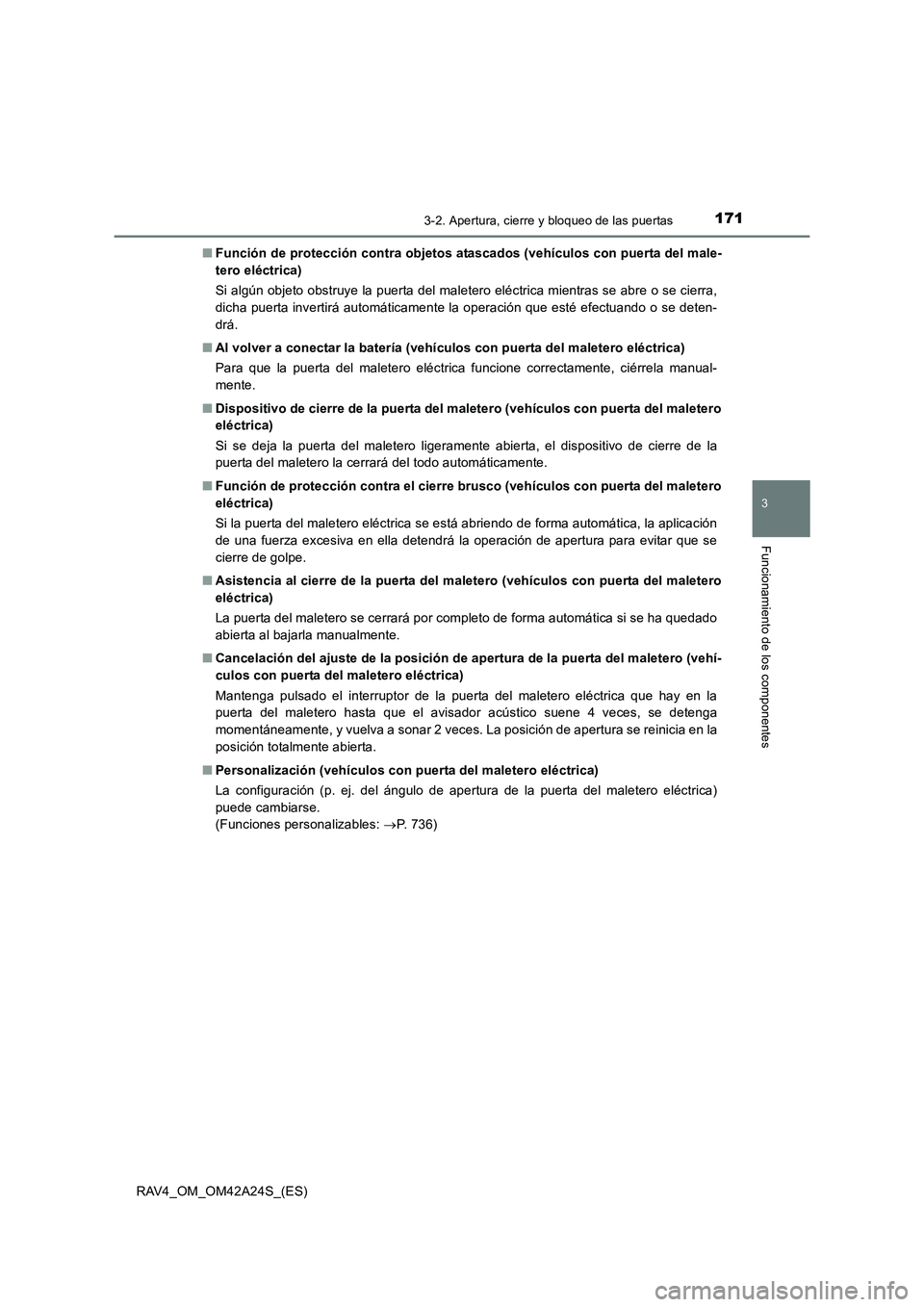

TOYOTA RAV4 2014 Manual del propietario (in Spanish)

1713-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A24S_(ES)■
Función de protección contra objetos atascados (vehículos con puerta del male-
tero eléctrica)
Si algún objeto obstruye la puerta del maletero eléctrica mientras se abre o se cierra,
dicha puerta invertirá automáticamente la operación que esté efectuando o se deten-
drá.
■ Al volver a conectar la batería (vehículos con puerta del maletero eléctrica)
Para que la puerta del maletero eléctrica funcione correctamente, ciérrela manual-
mente.
■ Dispositivo de cierre de la puerta del maletero (vehículos con puerta del maletero
eléctrica)
Si se deja la puerta del maletero ligeramente abierta, el dispositivo de cierre de la
puerta del maletero la cerrará del todo automáticamente.
■ Función de protección contra el cierre brusco (vehículos con puerta del maletero
eléctrica)
Si la puerta del maletero eléctrica se está abriendo de forma automática, la aplicación
de una fuerza excesiva en ella detendrá la operación de apertura para evitar que se
cierre de golpe.
■ Asistencia al cierre de la puerta del ma letero (vehículos con puerta del maletero
eléctrica)
La puerta del maletero se cerrará por completo de forma automática si se ha quedado
abierta al bajarla manualmente.
■ Cancelación del ajuste de la posición de apertura de la puerta del maletero (vehí-
culos con puerta del maletero eléctrica)
Mantenga pulsado el interruptor de la puerta del maletero eléctrica que hay en la
puerta del maletero hasta que el avisador acústico suene 4 veces, se detenga
momentáneamente, y vuelva a sonar 2 veces. La posición de apertura se reinicia en la
posición totalmente abierta.
■ Personalización (vehículos con puerta del maletero eléctrica)
La configuración (p. ej. del ángulo de apertura de la puerta del maletero eléctrica)
puede cambiarse.
(Funciones personalizables: →P. 736)

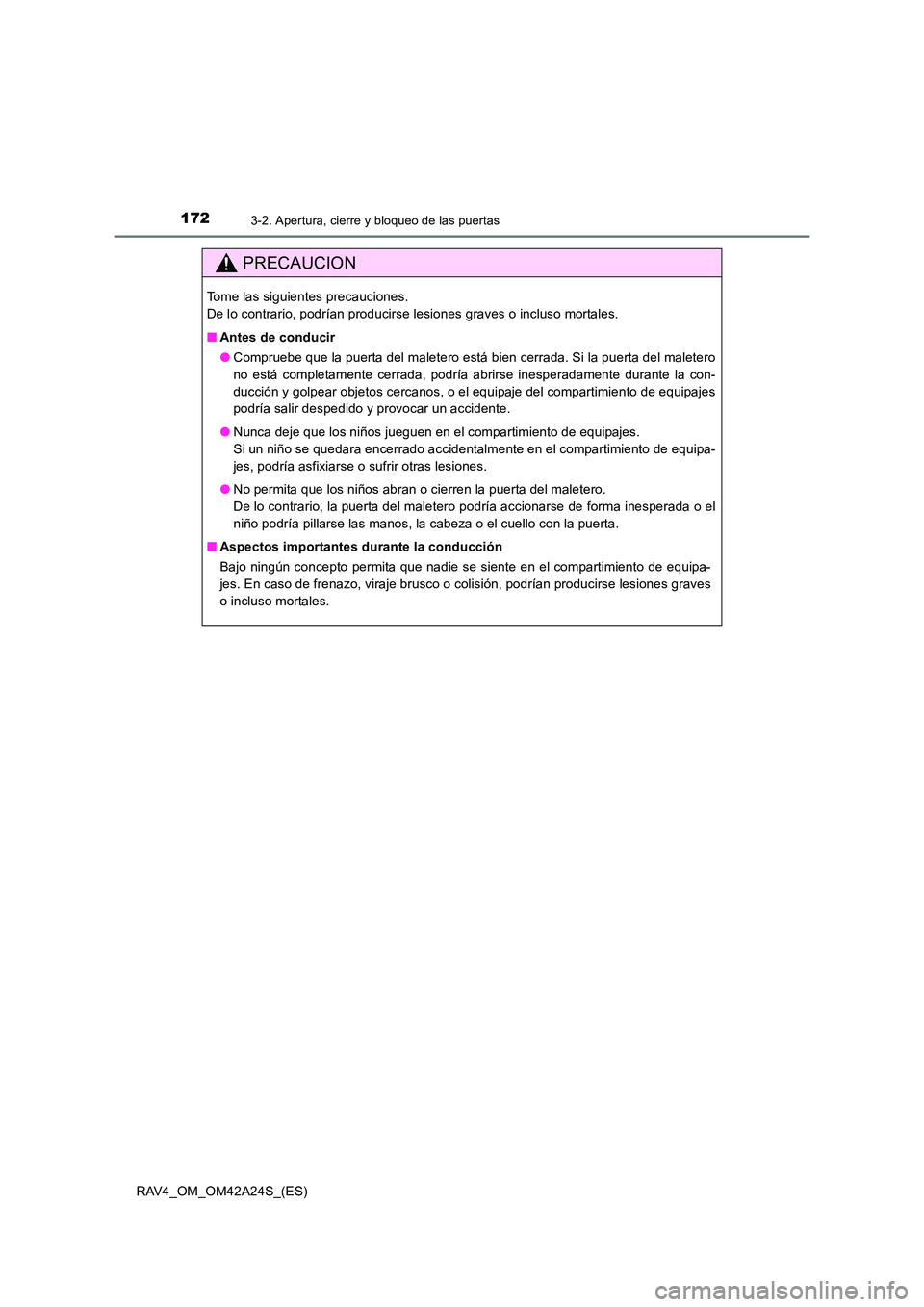

1723-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A24S_(ES)
PRECAUCION
Tome las siguientes precauciones.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
■Antes de conducir
●Compruebe que la puerta del maletero está bien cerrada. Si la puerta del maletero
no está completamente cerrada, podría abrirse inesperadamente durante la con-
ducción y golpear objetos cercanos, o el equipaje del compartimiento de equipajes
podría salir despedido y provocar un accidente.
● Nunca deje que los niños jueguen en el compartimiento de equipajes.
Si un niño se quedara encerrado accidentalmente en el compartimiento de equipa-
jes, podría asfixiarse o sufrir otras lesiones.
● No permita que los niños abran o cierren la puerta del maletero.
De lo contrario, la puerta del maletero podría accionarse de forma inesperada o el
niño podría pillarse las manos, la cabeza o el cuello con la puerta.
■ Aspectos importantes durante la conducción
Bajo ningún concepto permita que nadie se siente en el compartimiento de equipa-
jes. En caso de frenazo, viraje brusco o colisión, podrían producirse lesiones graves
o incluso mortales.

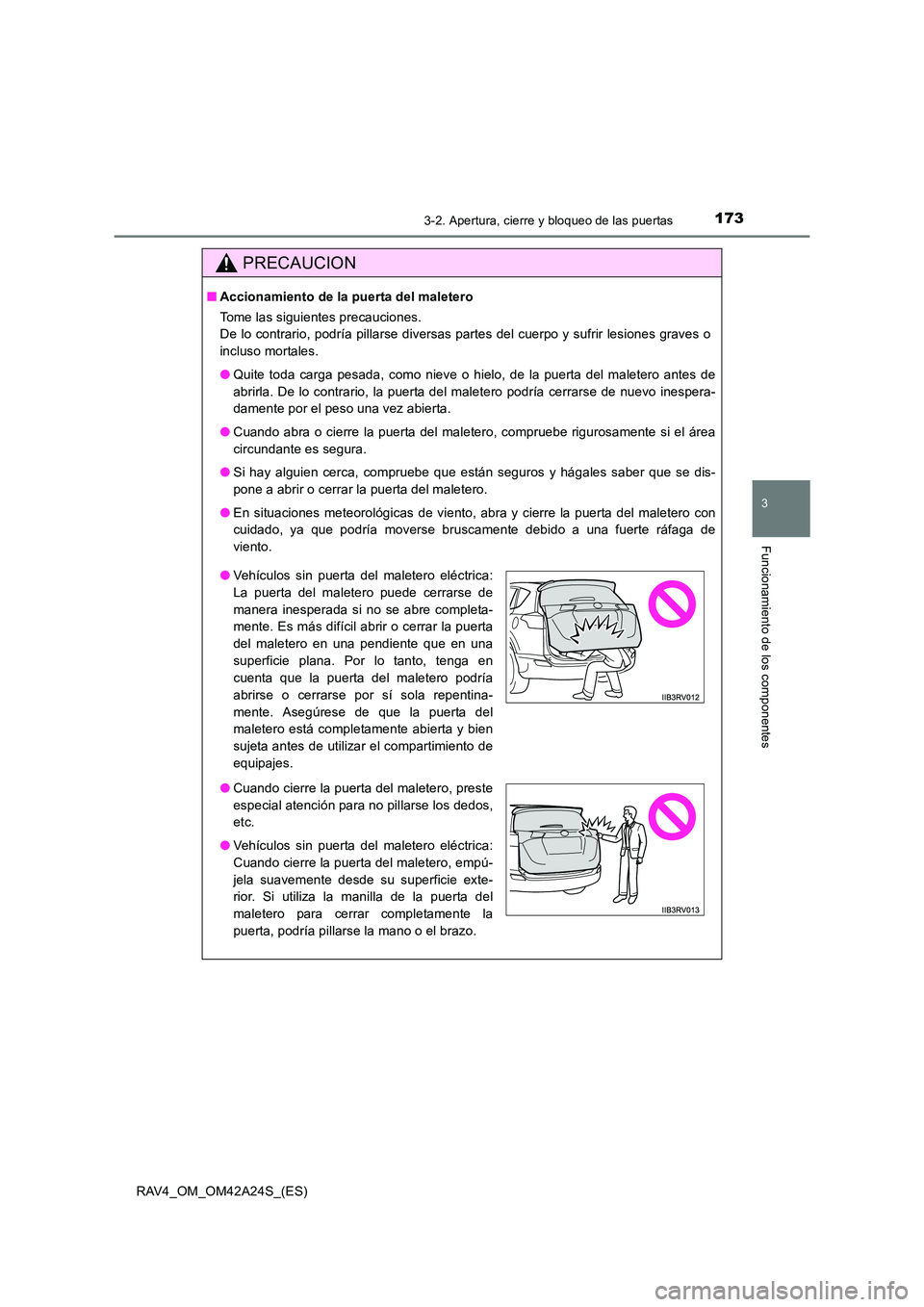

1733-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A24S_(ES)
PRECAUCION
■Accionamiento de la puerta del maletero
Tome las siguientes precauciones.
De lo contrario, podría pillarse diversas partes del cuerpo y sufrir lesiones graves o
incluso mortales.
●Quite toda carga pesada, como nieve o hielo, de la puerta del maletero antes de
abrirla. De lo contrario, la puerta del maletero podría cerrarse de nuevo inespera-
damente por el peso una vez abierta.
● Cuando abra o cierre la puerta del maletero, compruebe rigurosamente si el área
circundante es segura.
● Si hay alguien cerca, compruebe que están seguros y hágales saber que se dis-
pone a abrir o cerrar la puerta del maletero.
● En situaciones meteorológicas de viento, abra y cierre la puerta del maletero con
cuidado, ya que podría moverse bruscamente debido a una fuerte ráfaga de
viento.
●Vehículos sin puerta del maletero eléctrica:
La puerta del maletero puede cerrarse de
manera inesperada si no se abre completa-
mente. Es más difícil abrir o cerrar la puerta
del maletero en una pendiente que en una
superficie plana. Por lo tanto, tenga en
cuenta que la puerta del maletero podría
abrirse o cerrarse por sí sola repentina-
mente. Asegúrese de que la puerta del
maletero está completamente abierta y bien
sujeta antes de utilizar el compartimiento de
equipajes.
● Cuando cierre la puerta del maletero, preste
especial atención para no pillarse los dedos,
etc.
● Vehículos sin puerta del maletero eléctrica:
Cuando cierre la puerta del maletero, empú-
jela suavemente desde su superficie exte-
rior. Si utiliza la manilla de la puerta del
maletero para cerrar completamente la
puerta, podría pillarse la mano o el brazo.

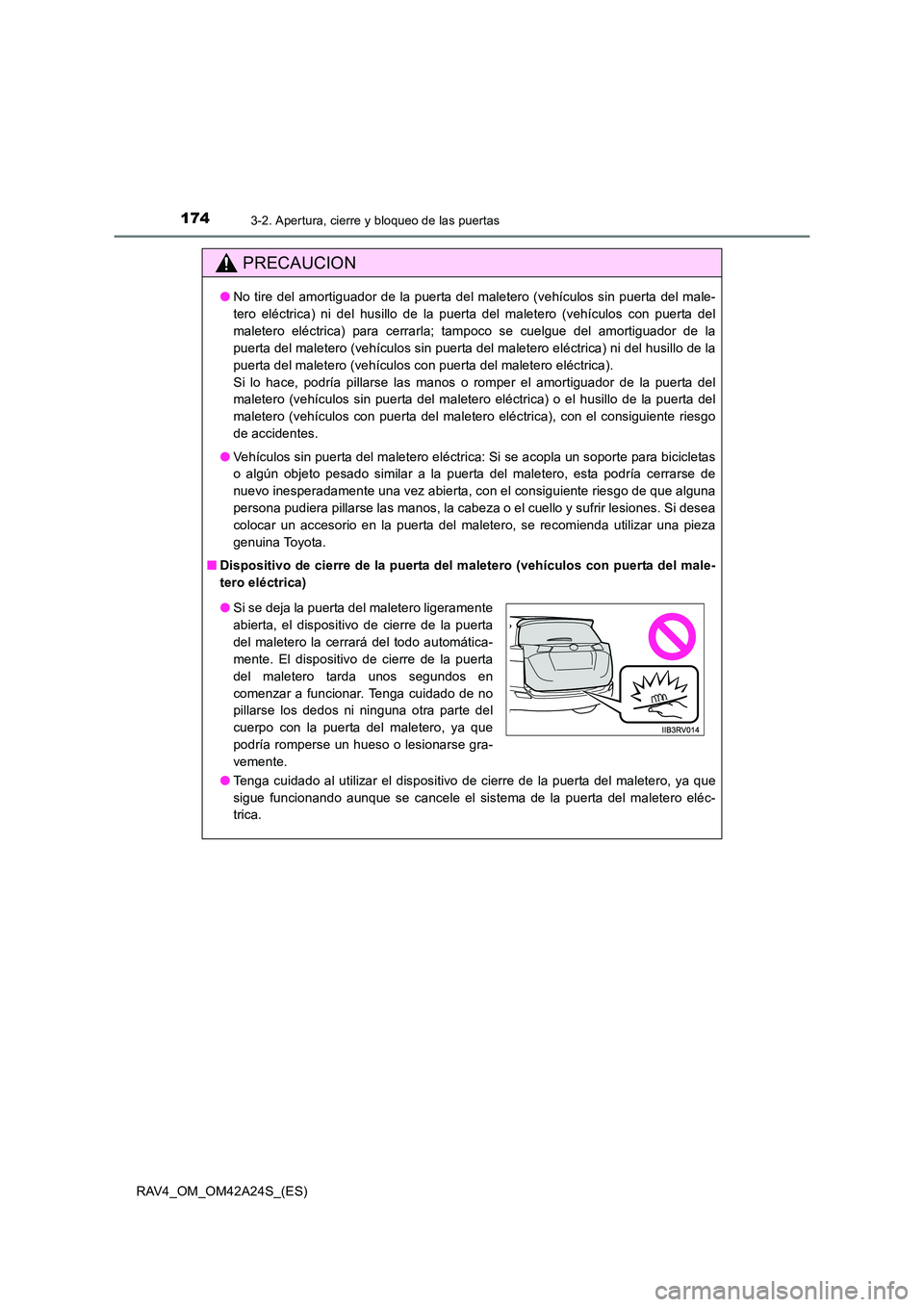

1743-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A24S_(ES)
PRECAUCION
●No tire del amortiguador de la puerta del maletero (vehículos sin puerta del male-
tero eléctrica) ni del husillo de la puerta del maletero (vehículos con puerta del
maletero eléctrica) para cerrarla; tampoco se cuelgue del amortiguador de la
puerta del maletero (vehículos sin puerta del maletero eléctrica) ni del husillo de la
puerta del maletero (vehículos con puerta del maletero eléctrica).
Si lo hace, podría pillarse las manos o romper el amortiguador de la puerta del
maletero (vehículos sin puerta del maletero eléctrica) o el husillo de la puerta del
maletero (vehículos con puerta del maletero eléctrica), con el consiguiente riesgo
de accidentes.
● Vehículos sin puerta del maletero eléctrica: Si se acopla un soporte para bicicletas
o algún objeto pesado similar a la puerta del maletero, esta podría cerrarse de
nuevo inesperadamente una vez abierta, con el consiguiente riesgo de que alguna
persona pudiera pillarse las manos, la cabeza o el cuello y sufrir lesiones. Si desea
colocar un accesorio en la puerta del maletero, se recomienda utilizar una pieza
genuina Toyota.
■ Dispositivo de cierre de la puerta del maletero (vehículos con puerta del male-
tero eléctrica)
●Tenga cuidado al utilizar el dispositivo de cierre de la puerta del maletero, ya que
sigue funcionando aunque se cancele el sistema de la puerta del maletero eléc-
trica.
●Si se deja la puerta del maletero ligeramente
abierta, el dispositivo de cierre de la puerta
del maletero la cerrará del todo automática-
mente. El dispositivo de cierre de la puerta
del maletero tarda unos segundos en
comenzar a funcionar. Tenga cuidado de no
pillarse los dedos ni ninguna otra parte del
cuerpo con la puerta del maletero, ya que
podría romperse un hueso o lesionarse gra-
vemente.

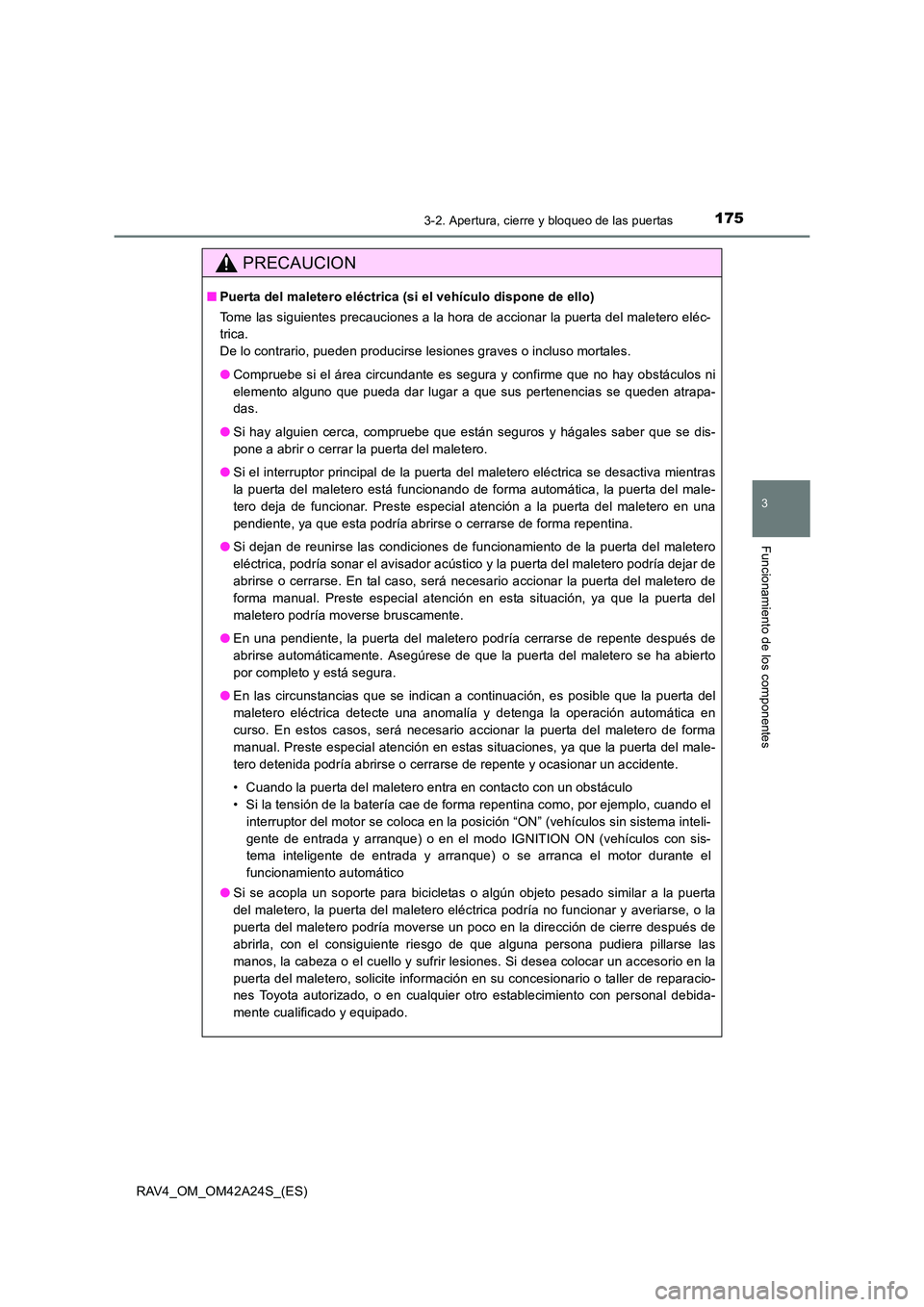

1753-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A24S_(ES)
PRECAUCION
■Puerta del maletero eléctrica (si el vehículo dispone de ello)
Tome las siguientes precauciones a la hora de accionar la puerta del maletero eléc-
trica.
De lo contrario, pueden producirse lesiones graves o incluso mortales.
●Compruebe si el área circundante es segura y confirme que no hay obstáculos ni
elemento alguno que pueda dar lugar a que sus pertenencias se queden atrapa-
das.
● Si hay alguien cerca, compruebe que están seguros y hágales saber que se dis-
pone a abrir o cerrar la puerta del maletero.
● Si el interruptor principal de la puerta del maletero eléctrica se desactiva mientras
la puerta del maletero está funcionando de forma automática, la puerta del male-
tero deja de funcionar. Preste especial atención a la puerta del maletero en una
pendiente, ya que esta podría abrirse o cerrarse de forma repentina.
● Si dejan de reunirse las condiciones de funcionamiento de la puerta del maletero
eléctrica, podría sonar el avisador acústico y la puerta del maletero podría dejar de
abrirse o cerrarse. En tal caso, será necesario accionar la puerta del maletero de
forma manual. Preste especial atención en esta situación, ya que la puerta del
maletero podría moverse bruscamente.
● En una pendiente, la puerta del maletero podría cerrarse de repente después de
abrirse automáticamente. Asegúrese de que la puerta del maletero se ha abierto
por completo y está segura.
● En las circunstancias que se indican a continuación, es posible que la puerta del
maletero eléctrica detecte una anomalía y detenga la operación automática en
curso. En estos casos, será necesario accionar la puerta del maletero de forma
manual. Preste especial atención en estas situaciones, ya que la puerta del male-
tero detenida podría abrirse o cerrarse de repente y ocasionar un accidente.
• Cuando la puerta del maletero entra en contacto con un obstáculo
• Si la tensión de la batería cae de forma repentina como, por ejemplo, cuando el
interruptor del motor se coloca en la posición “ON” (vehículos sin sistema inteli-
gente de entrada y arranque) o en el modo IGNITION ON (vehículos con sis-
tema inteligente de entrada y arranque) o se arranca el motor durante el
funcionamiento automático
● Si se acopla un soporte para bicicletas o algún objeto pesado similar a la puerta
del maletero, la puerta del maletero eléctrica podría no funcionar y averiarse, o la
puerta del maletero podría moverse un poco en la dirección de cierre después de
abrirla, con el consiguiente riesgo de que alguna persona pudiera pillarse las
manos, la cabeza o el cuello y sufrir lesiones. Si desea colocar un accesorio en la
puerta del maletero, solicite información en su concesionario o taller de reparacio-
nes Toyota autorizado, o en cualquier otro establecimiento con personal debida-
mente cualificado y equipado.

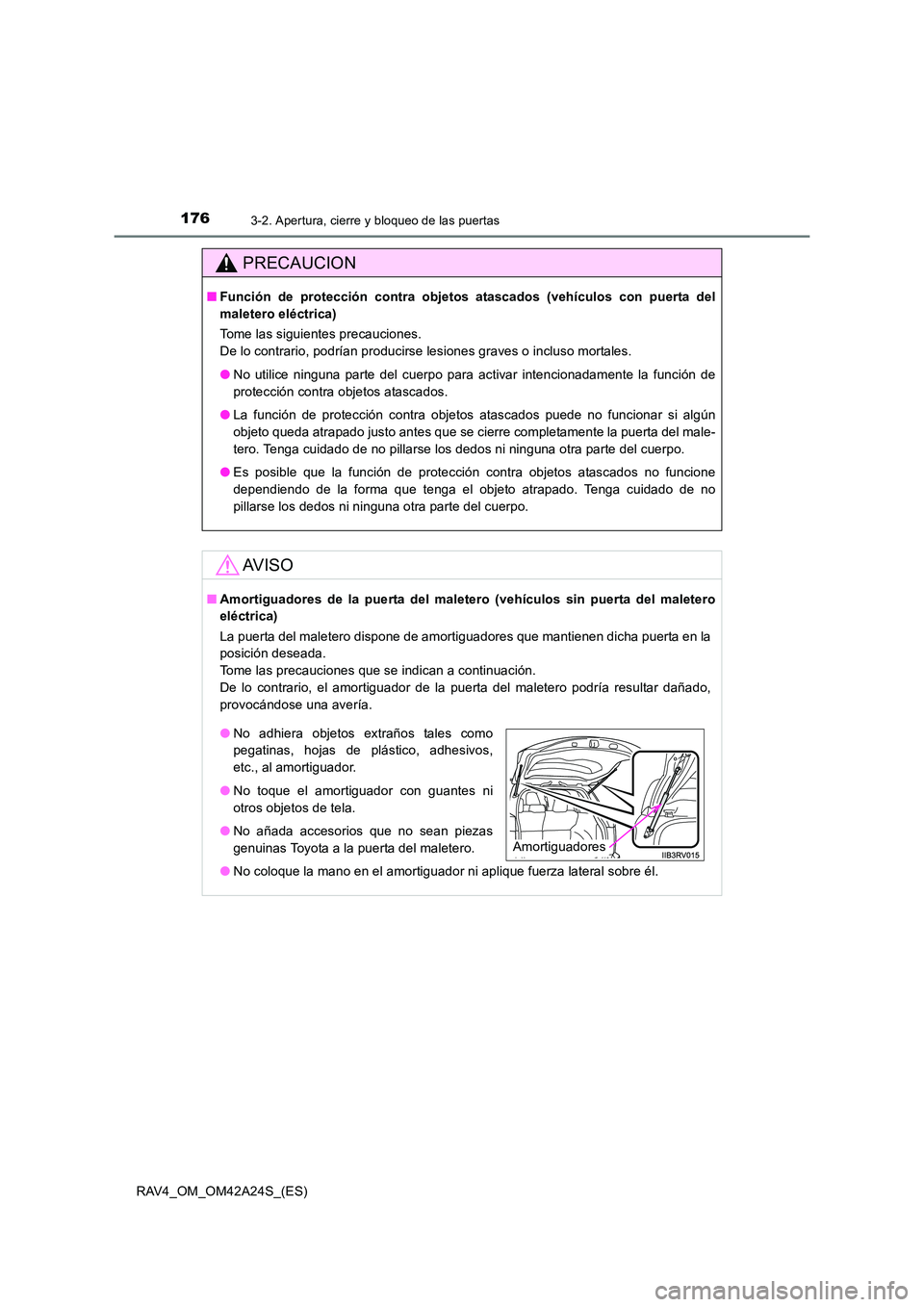

1763-2. Apertura, cierre y bloqueo de las puertas
RAV4_OM_OM42A24S_(ES)
PRECAUCION
■Función de protección contra objetos atascados (vehículos con puerta del
maletero eléctrica)
Tome las siguientes precauciones.
De lo contrario, podrían producirse lesiones graves o incluso mortales.
●No utilice ninguna parte del cuerpo para activar intencionadamente la función de
protección contra objetos atascados.
● La función de protección contra objetos atascados puede no funcionar si algún
objeto queda atrapado justo antes que se cierre completamente la puerta del male-
tero. Tenga cuidado de no pillarse los dedos ni ninguna otra parte del cuerpo.
● Es posible que la función de protección contra objetos atascados no funcione
dependiendo de la forma que tenga el objeto atrapado. Tenga cuidado de no
pillarse los dedos ni ninguna otra parte del cuerpo.
AV I S O
■Amortiguadores de la puerta del maletero (vehículos sin puerta del maletero
eléctrica)
La puerta del maletero dispone de amortiguadores que mantienen dicha puerta en la
posición deseada.
Tome las precauciones que se indican a continuación.
De lo contrario, el amortiguador de la puerta del maletero podría resultar dañado,
provocándose una avería.
●No coloque la mano en el amortiguador ni aplique fuerza lateral sobre él.
●No adhiera objetos extraños tales como
pegatinas, hojas de plástico, adhesivos,
etc., al amortiguador.
● No toque el amortiguador con guantes ni
otros objetos de tela.
● No añada accesorios que no sean piezas
genuinas Toyota a la puerta del maletero.
Amortiguadores

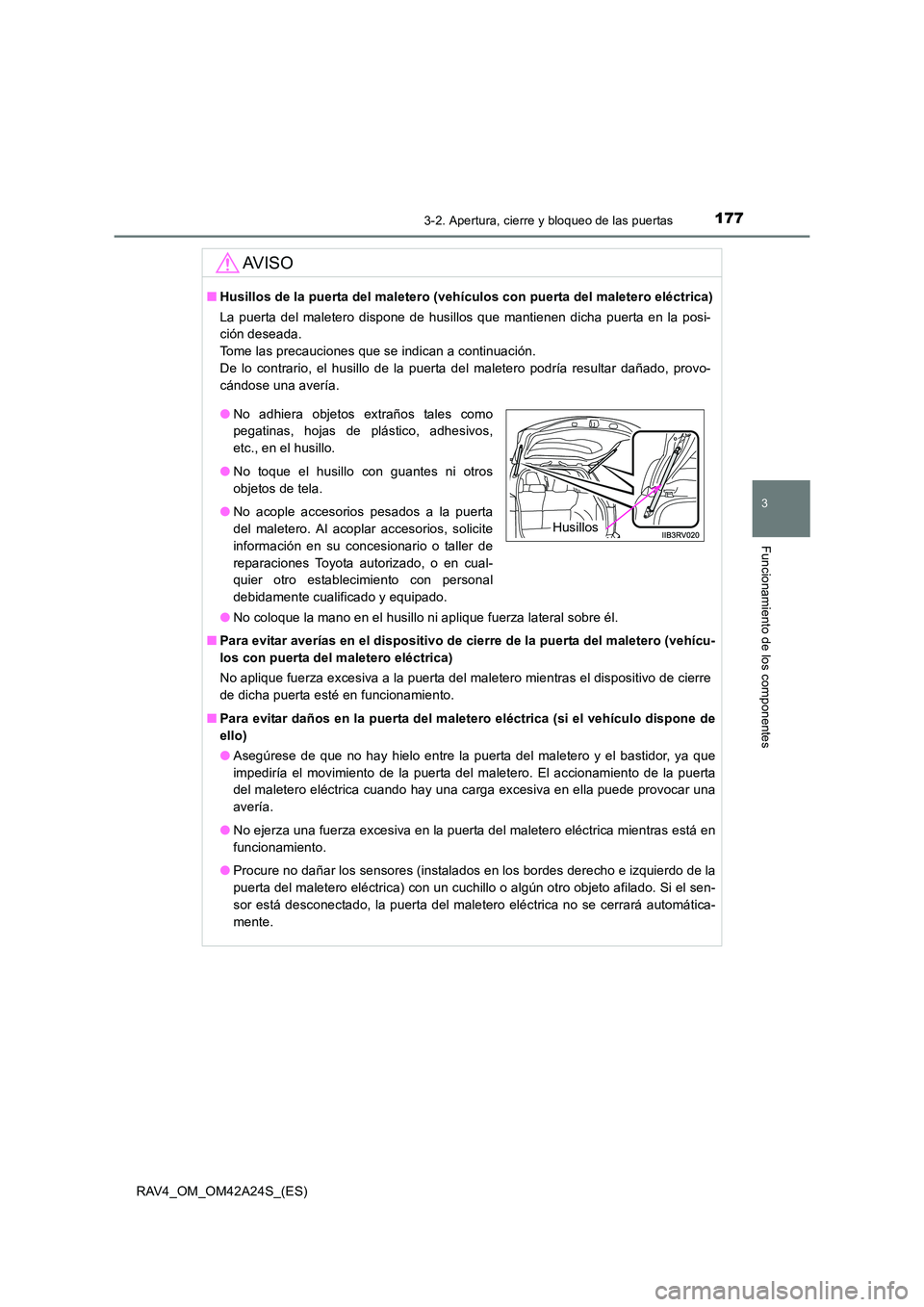

1773-2. Apertura, cierre y bloqueo de las puertas
3
Funcionamiento de los componentes
RAV4_OM_OM42A24S_(ES)
AV I S O
■Husillos de la puerta del maletero (vehículos con puerta del maletero eléctrica)
La puerta del maletero dispone de husillos que mantienen dicha puerta en la posi-
ción deseada.
Tome las precauciones que se indican a continuación.
De lo contrario, el husillo de la puerta del maletero podría resultar dañado, provo-
cándose una avería.
●No coloque la mano en el husillo ni aplique fuerza lateral sobre él.
■ Para evitar averías en el dispositivo de cierre de la puerta del maletero (vehícu-
los con puerta del maletero eléctrica)
No aplique fuerza excesiva a la puerta del maletero mientras el dispositivo de cierre
de dicha puerta esté en funcionamiento.
■ Para evitar daños en la puerta del maletero eléctrica (si el vehículo dispone de
ello)
●Asegúrese de que no hay hielo entre la puerta del maletero y el bastidor, ya que
impediría el movimiento de la puerta del maletero. El accionamiento de la puerta
del maletero eléctrica cuando hay una carga excesiva en ella puede provocar una
avería.
● No ejerza una fuerza excesiva en la puerta del maletero eléctrica mientras está en
funcionamiento.
● Procure no dañar los sensores (instalados en los bordes derecho e izquierdo de la
puerta del maletero eléctrica) con un cuchillo o algún otro objeto afilado. Si el sen-
sor está desconectado, la puerta del maletero eléctrica no se cerrará automática-
mente.
●No adhiera objetos extraños tales como
pegatinas, hojas de plástico, adhesivos,
etc., en el husillo.
● No toque el husillo con guantes ni otros
objetos de tela.
● No acople accesorios pesados a la puerta
del maletero. Al acoplar accesorios, solicite
información en su concesionario o taller de
reparaciones Toyota autorizado, o en cual-
quier otro establecimiento con personal
debidamente cualificado y equipado.
Husillos

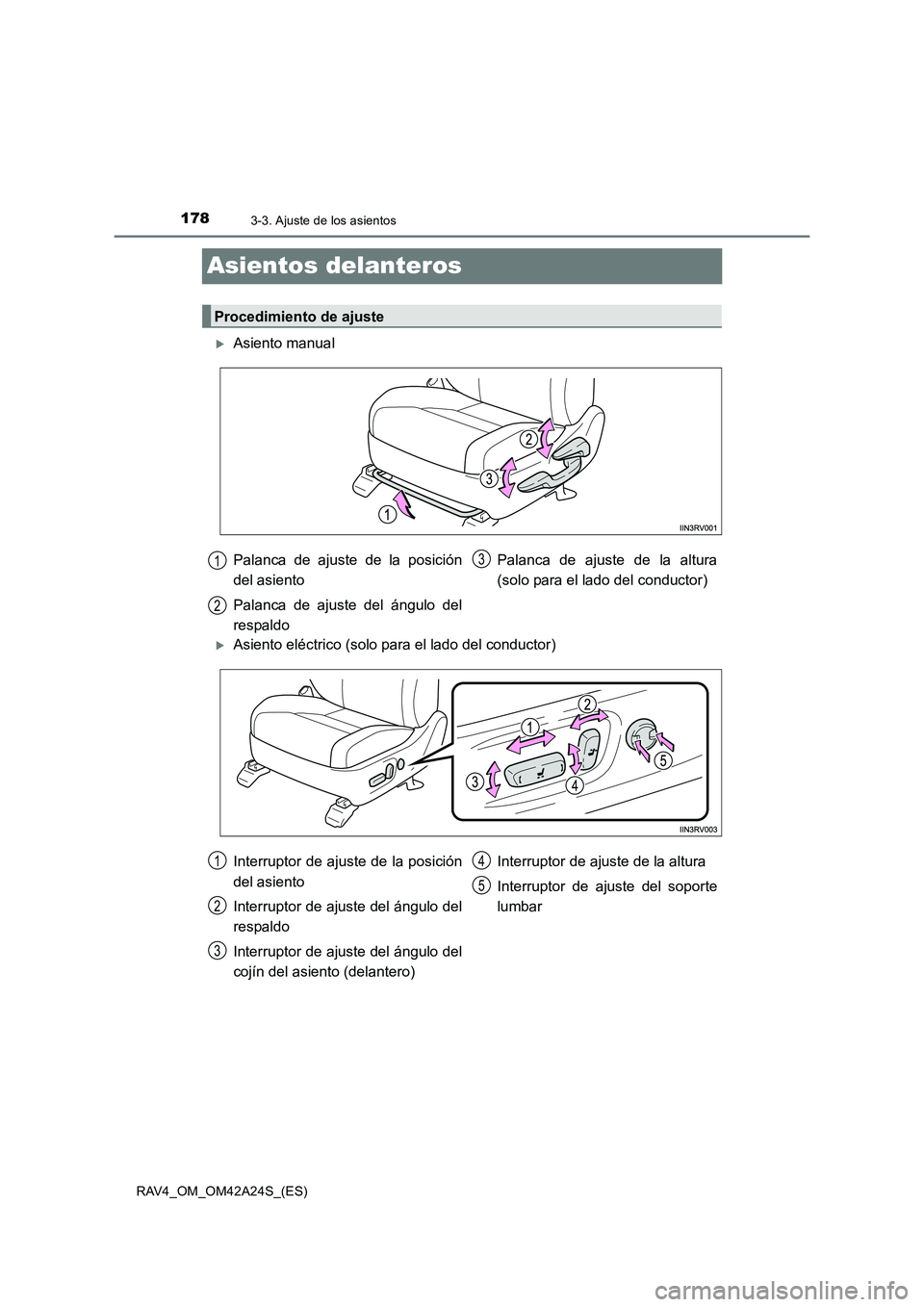

1783-3. Ajuste de los asientos
RAV4_OM_OM42A24S_(ES)
Asientos delanteros
XAsiento manual
XAsiento eléctrico (solo para el lado del conductor)
Procedimiento de ajuste
Palanca de ajuste de la posición
del asiento
Palanca de ajuste del ángulo del
respaldoPalanca de ajuste de la altura
(solo para el lado del conductor)1
2
3
Interruptor de ajuste de la posición
del asiento
Interruptor de ajuste del ángulo del
respaldo
Interruptor de ajuste del ángulo del
cojín del asiento (delantero)Interruptor de ajuste de la altura
Interruptor de ajuste del soporte
lumbar1
2
3
4
5

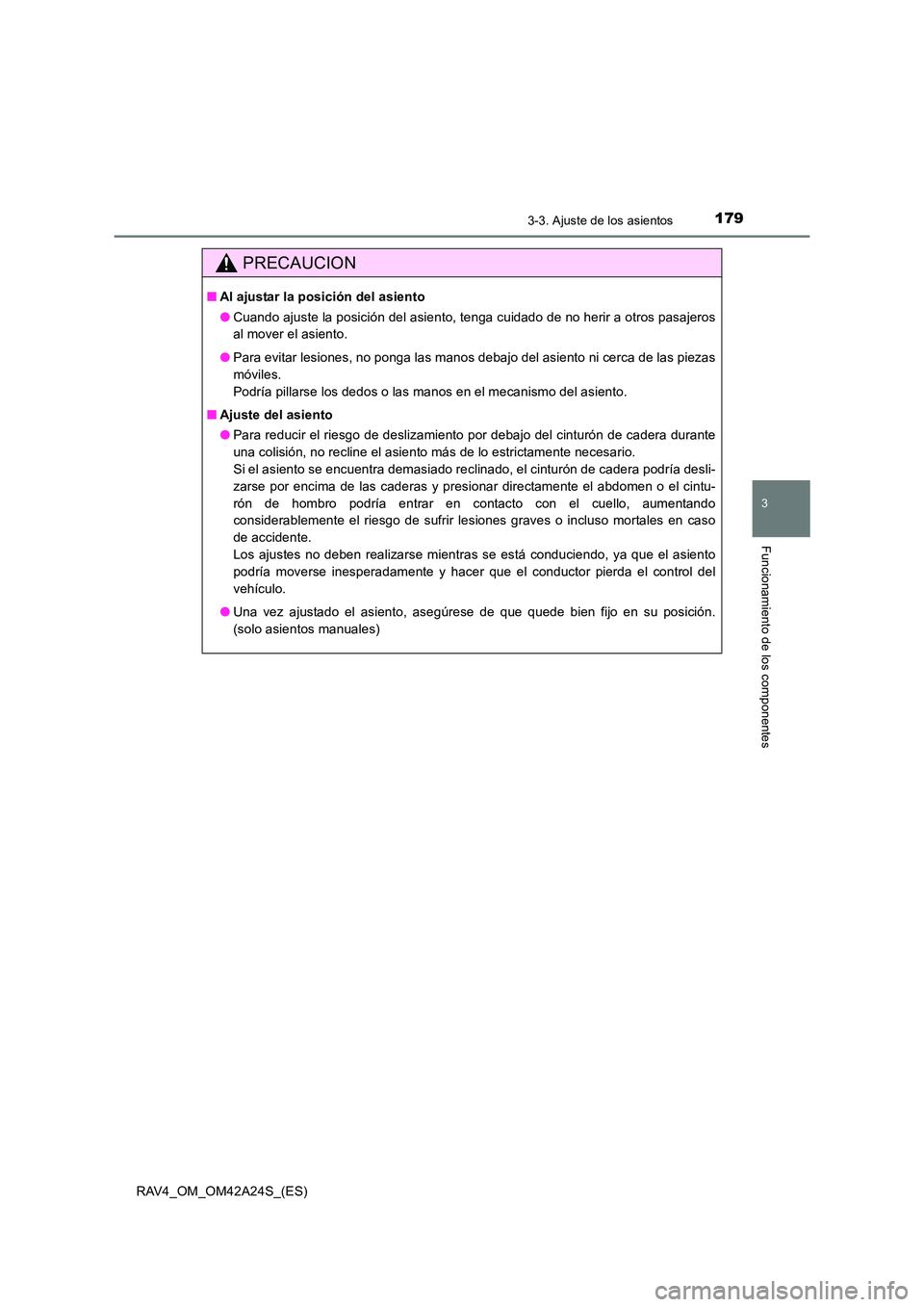

1793-3. Ajuste de los asientos
3
Funcionamiento de los componentes
RAV4_OM_OM42A24S_(ES)
PRECAUCION
■Al ajustar la posición del asiento
●Cuando ajuste la posición del asiento, tenga cuidado de no herir a otros pasajeros
al mover el asiento.
● Para evitar lesiones, no ponga las manos debajo del asiento ni cerca de las piezas
móviles.
Podría pillarse los dedos o las manos en el mecanismo del asiento.
■ Ajuste del asiento
●Para reducir el riesgo de deslizamiento por debajo del cinturón de cadera durante
una colisión, no recline el asiento más de lo estrictamente necesario.
Si el asiento se encuentra demasiado reclinado, el cinturón de cadera podría desli-
zarse por encima de las caderas y presionar directamente el abdomen o el cintu-
rón de hombro podría entrar en contacto con el cuello, aumentando
considerablemente el riesgo de sufrir lesiones graves o incluso mortales en caso
de accidente.
Los ajustes no deben realizarse mientras se está conduciendo, ya que el asiento
podría moverse inesperadamente y hacer que el conductor pierda el control del
vehículo.
● Una vez ajustado el asiento, asegúrese de que quede bien fijo en su posición.
(solo asientos manuales)

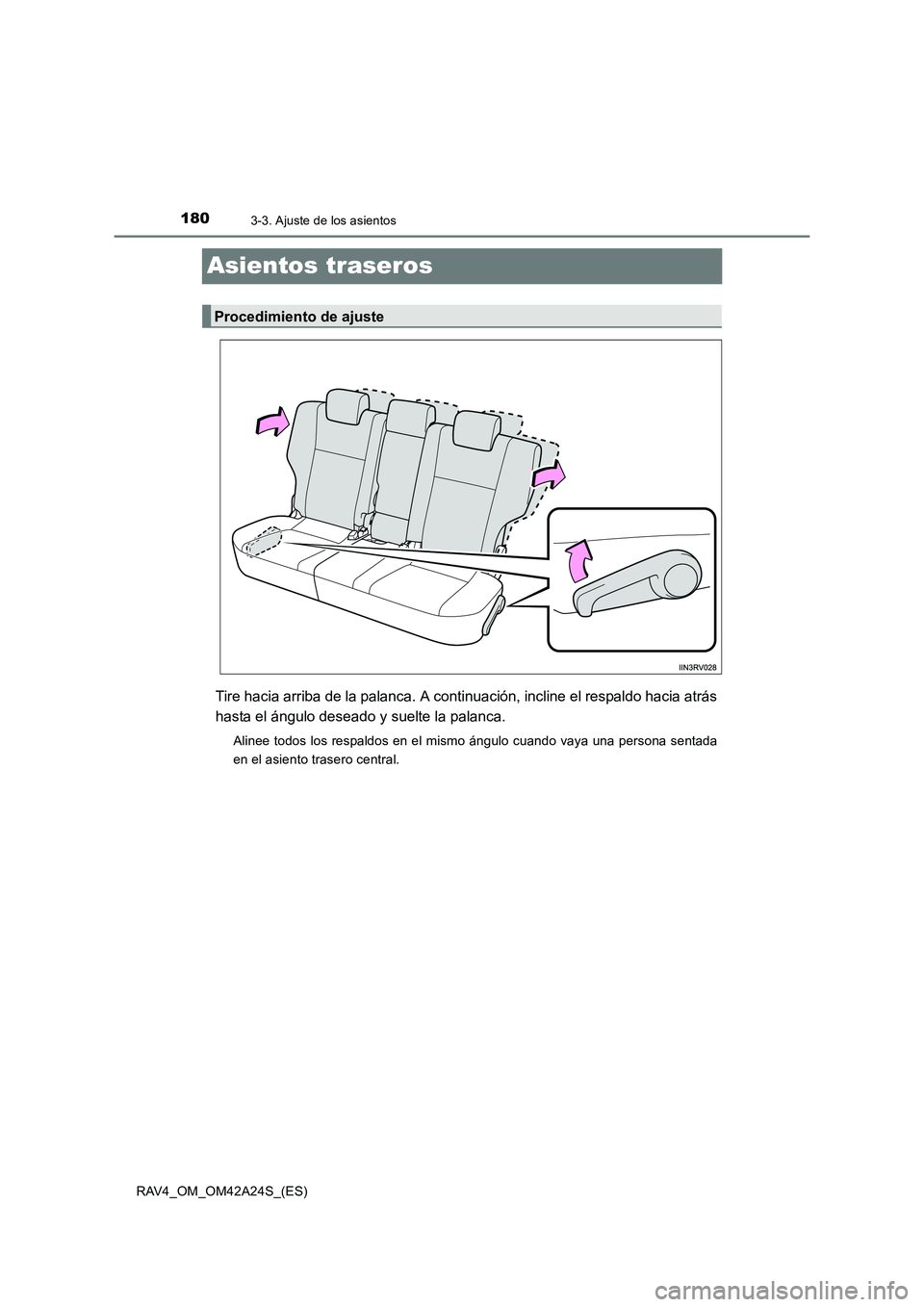

1803-3. Ajuste de los asientos
RAV4_OM_OM42A24S_(ES)
Asientos traseros
Tire hacia arriba de la palanca. A continuación, incline el respaldo hacia atrás
hasta el ángulo deseado y suelte la palanca.
Alinee todos los respaldos en el mismo ángulo cuando vaya una persona sentada
en el asiento trasero central.
Procedimiento de ajuste
