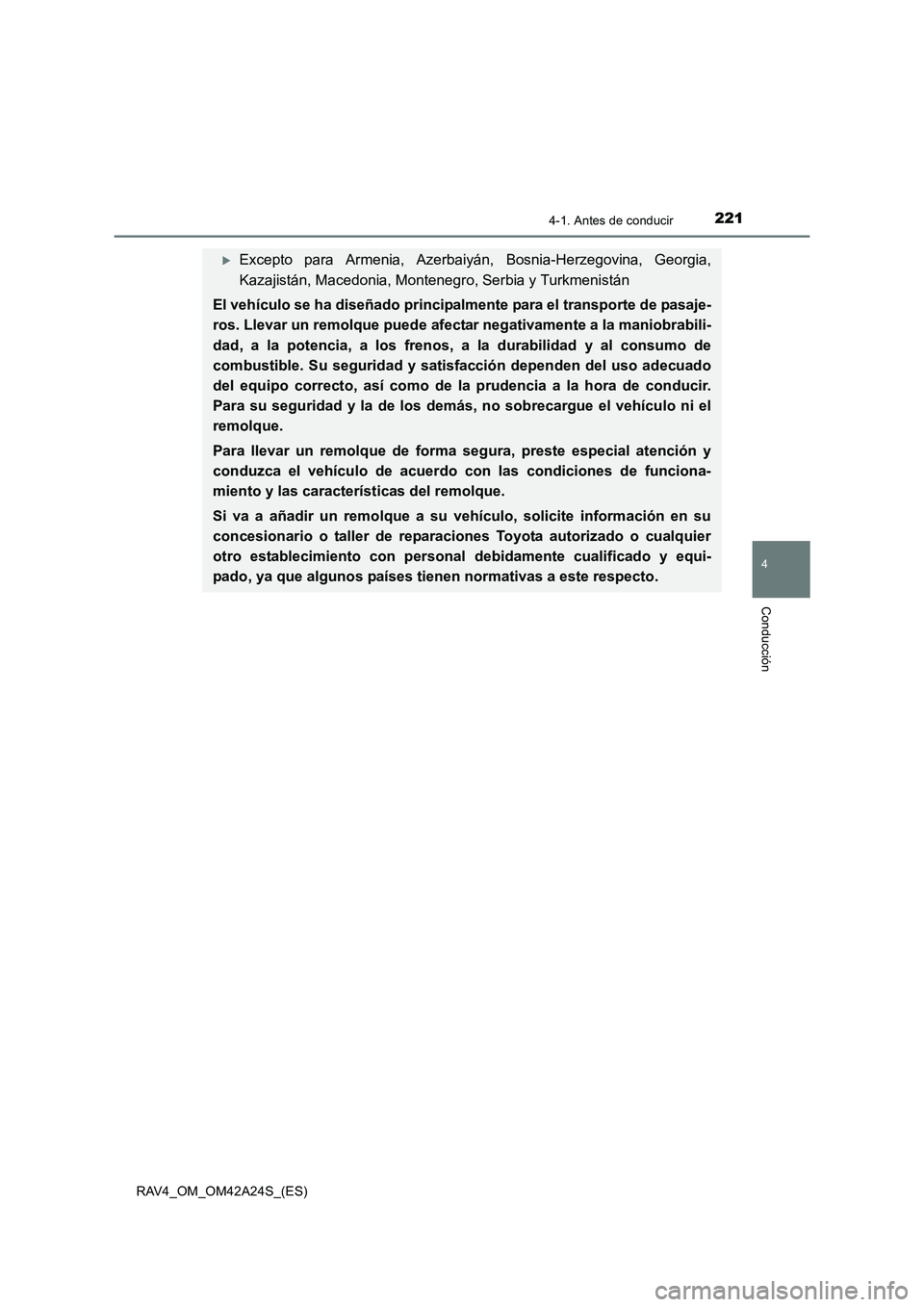

El vehículo se ha diseñado principalmente para el transporte de pasaje-
ros. Llevar un remolque puede afectar negativamente a la maniobrabili-
dad, a la potencia, a los frenos, a la durabilidad y al consumo de
combustible. Su seguridad y satis facción dependen del uso adecuado
del equipo correcto, así como de la prudencia a la hora de conducir.
Para su seguridad y la de los demás, no sobrecargue el vehículo ni el
remolque.
Para llevar un remolque de forma segura, preste especial atención y
conduzca el vehículo de acuerdo con las condiciones de funciona-
miento y las características del remolque.
Si va a añadir un remolque a su vehículo, solicite información en su
concesionario o taller de reparaciones Toyota autorizado o cualquier
otro establecimiento con personal debidamente cualificado y equi-
pado, ya que algunos países tienen normativas a este respecto.

2224-1. Antes de conducir
RAV4_OM_OM42A24S_(ES)

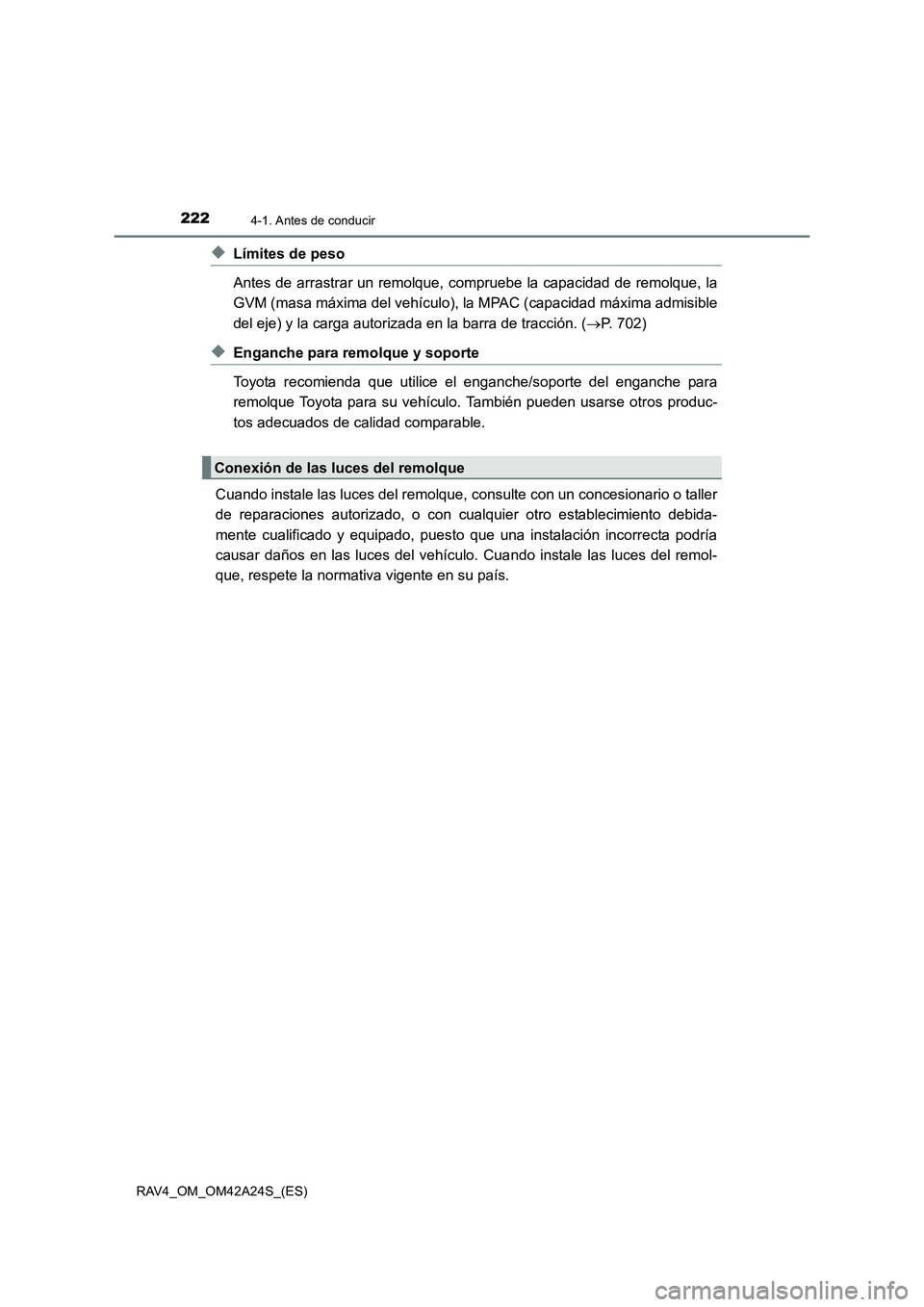

◆Límites de peso
Antes de arrastrar un remolque, compruebe la capacidad de remolque, la
GVM (masa máxima del vehículo), la MPAC (capacidad máxima admisible
del eje) y la carga autorizada en la barra de tracción. (→P. 702)
◆Enganche para remolque y soporte
Toyota recomienda que utilice el enganche/soporte del enganche para
remolque Toyota para su vehículo. También pueden usarse otros produc-
tos adecuados de calidad comparable.
Cuando instale las luces del remolque, consulte con un concesionario o taller
de reparaciones autorizado, o con cualquier otro establecimiento debida-
mente cualificado y equipado, puesto que una instalación incorrecta podría
causar daños en las luces del vehículo. Cuando instale las luces del remol-
que, respete la normativa vigente en su país.
Conexión de las luces del remolque

2234-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A24S_(ES)■
Peso total del remolque y carga máxima en la barra de tracción
Peso total del remolque
La suma de la tara y de la carga del
remolque no debe superar la capa-
cidad de remolque. Es peligroso
sobrepasar este peso. ( →P. 702)
Cuando arrastre un remolque, uti-
lice un acoplador de fricción o un
estabilizador de fricción (un disposi-
tivo de control del vaivén).
Carga máxima en la barra de
tracción
Coloque la carga del remolque de
forma que la carga en la barra de
tracción sea superior a 25 kg (55,1
lb.) o el 4% de la capacidad de
remolque. La carga en la barra de
tracción no debe superar el peso
indicado. ( →P. 702)

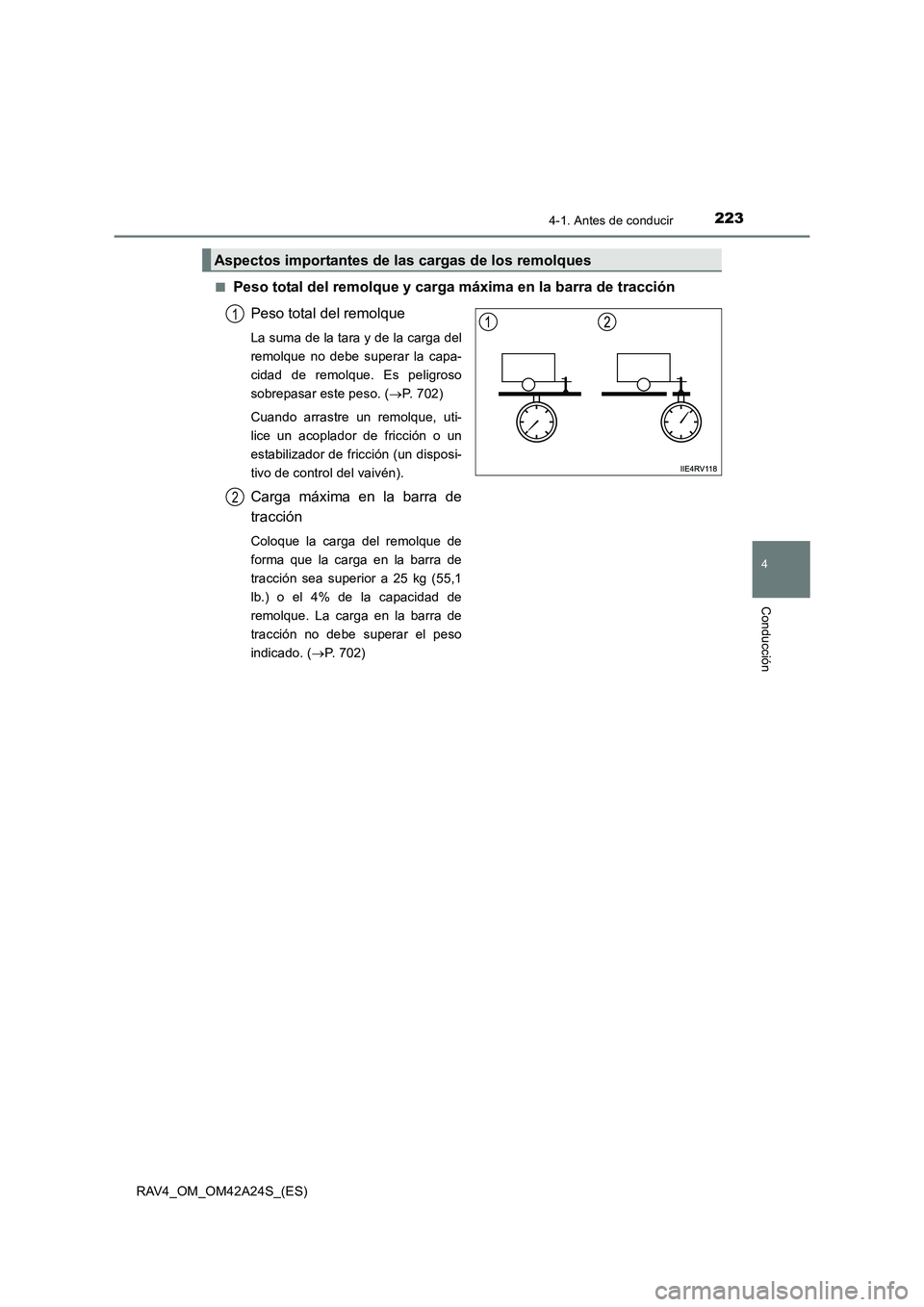

Aspectos importantes de las cargas de los remolques
1
2

2244-1. Antes de conducir
RAV4_OM_OM42A24S_(ES)■

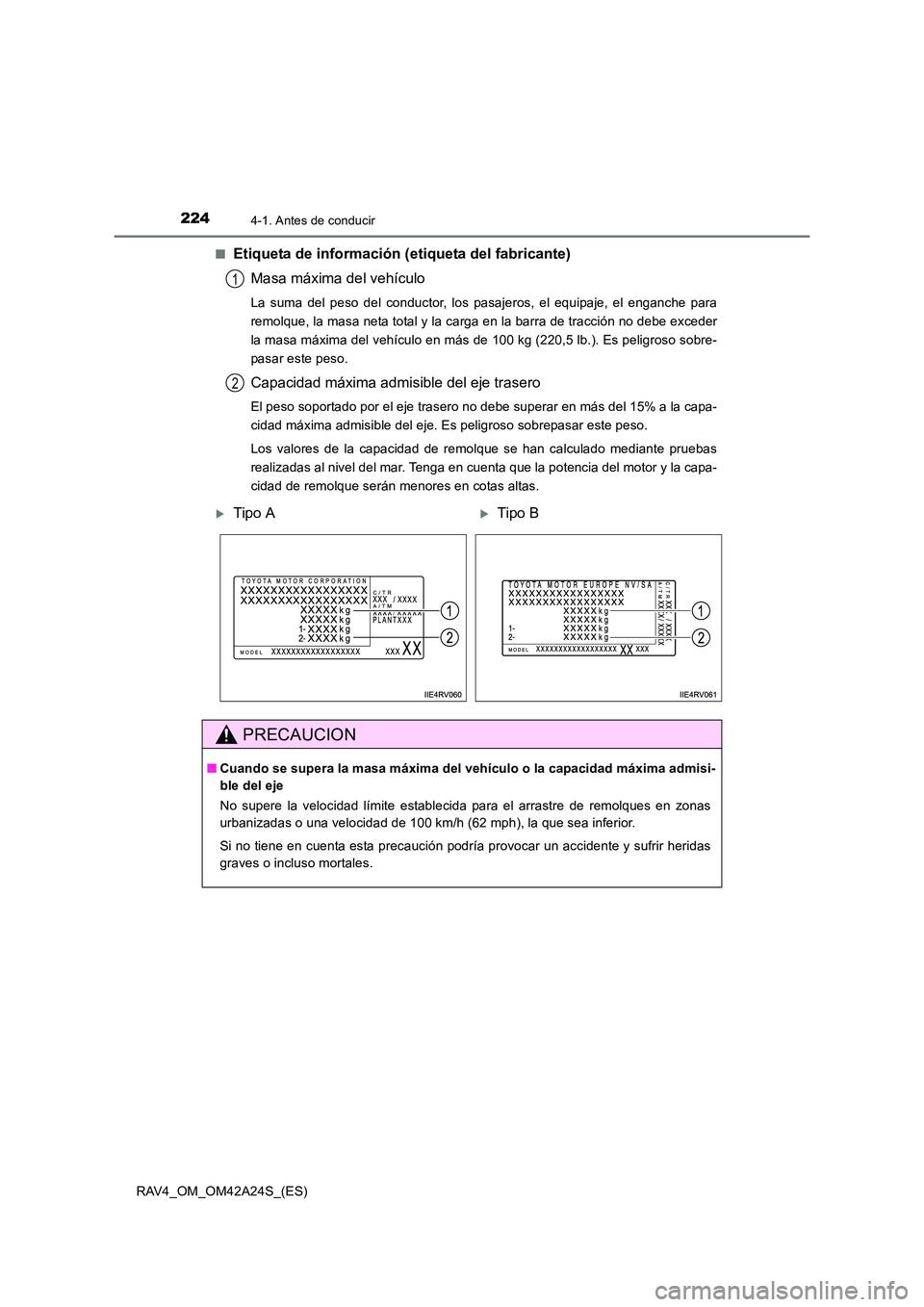

Etiqueta de información (etiqueta del fabricante)
Masa máxima del vehículo
La suma del peso del conductor, los pasajeros, el equipaje, el enganche para
remolque, la masa neta total y la carga en la barra de tracción no debe exceder
la masa máxima del vehículo en más de 100 kg (220,5 lb.). Es peligroso sobre-
pasar este peso.
Capacidad máxima admisible del eje trasero
El peso soportado por el eje trasero no debe superar en más del 15% a la capa-
cidad máxima admisible del eje. Es peligroso sobrepasar este peso.
Los valores de la capacidad de remolque se han calculado mediante pruebas
realizadas al nivel del mar. Tenga en cuenta que la potencia del motor y la capa-
cidad de remolque serán menores en cotas altas.
1
2
XTipo AXTipo B
PRECAUCION
■Cuando se supera la masa máxima del vehículo o la capacidad máxima admisi-
ble del eje
No supere la velocidad límite establecida para el arrastre de remolques en zonas
urbanizadas o una velocidad de 100 km/h (62 mph), la que sea inferior.
Si no tiene en cuenta esta precaución podría provocar un accidente y sufrir heridas
graves o incluso mortales.

2254-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A24S_(ES)

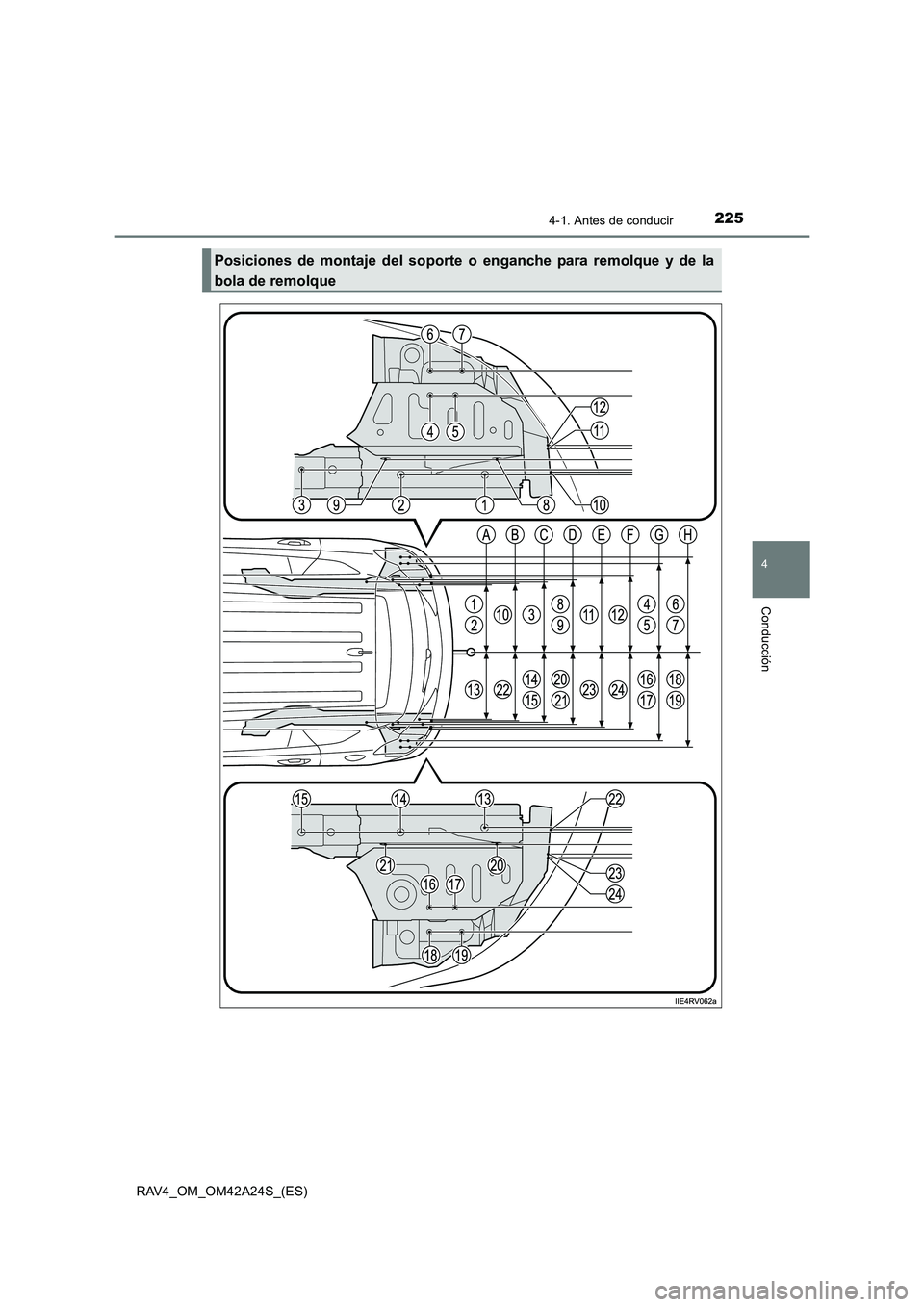

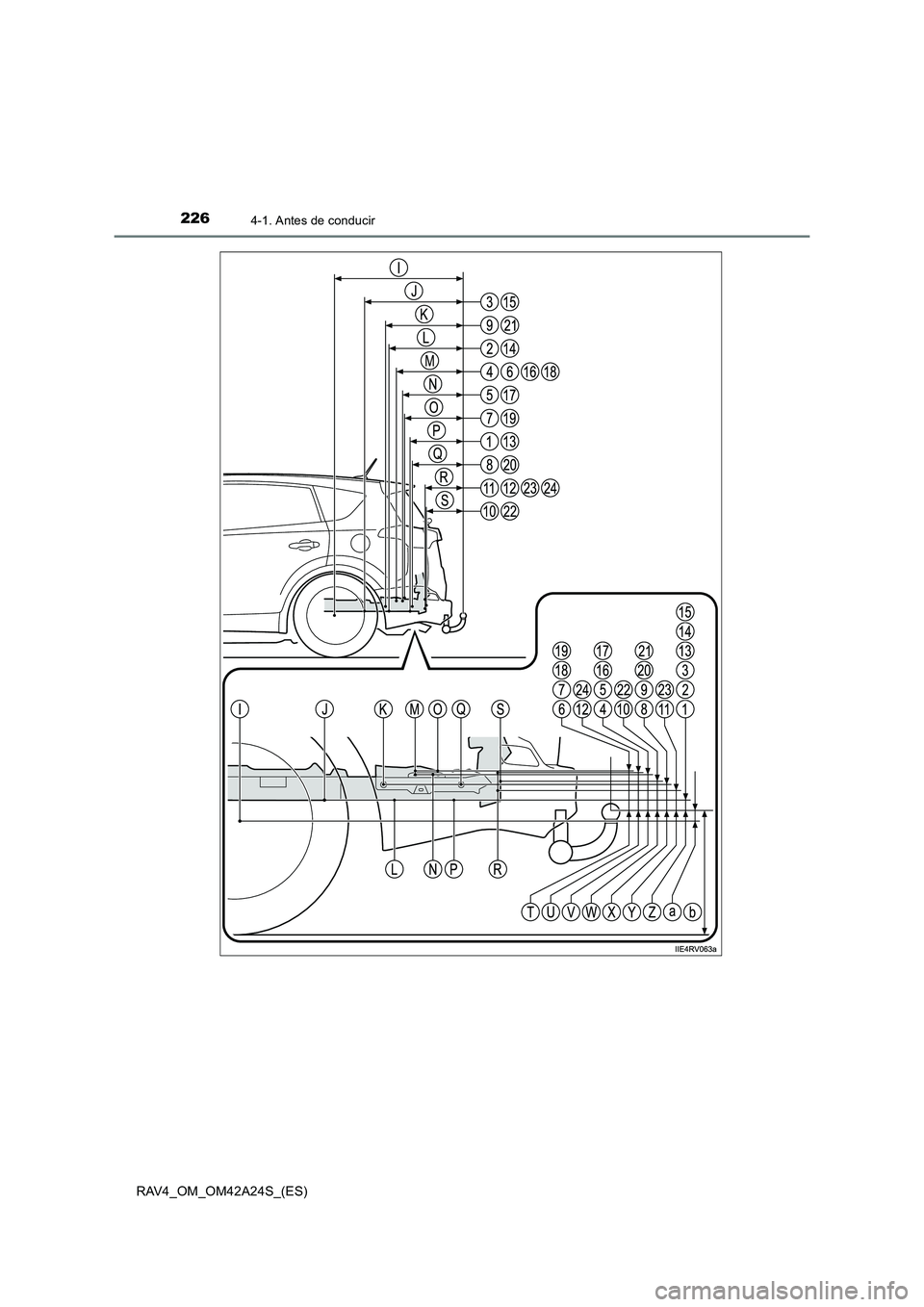

Posiciones de montaje del soporte o enganche para remolque y de la
bola de remolque

2264-1. Antes de conducir
RAV4_OM_OM42A24S_(ES)

2274-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A24S_(ES)

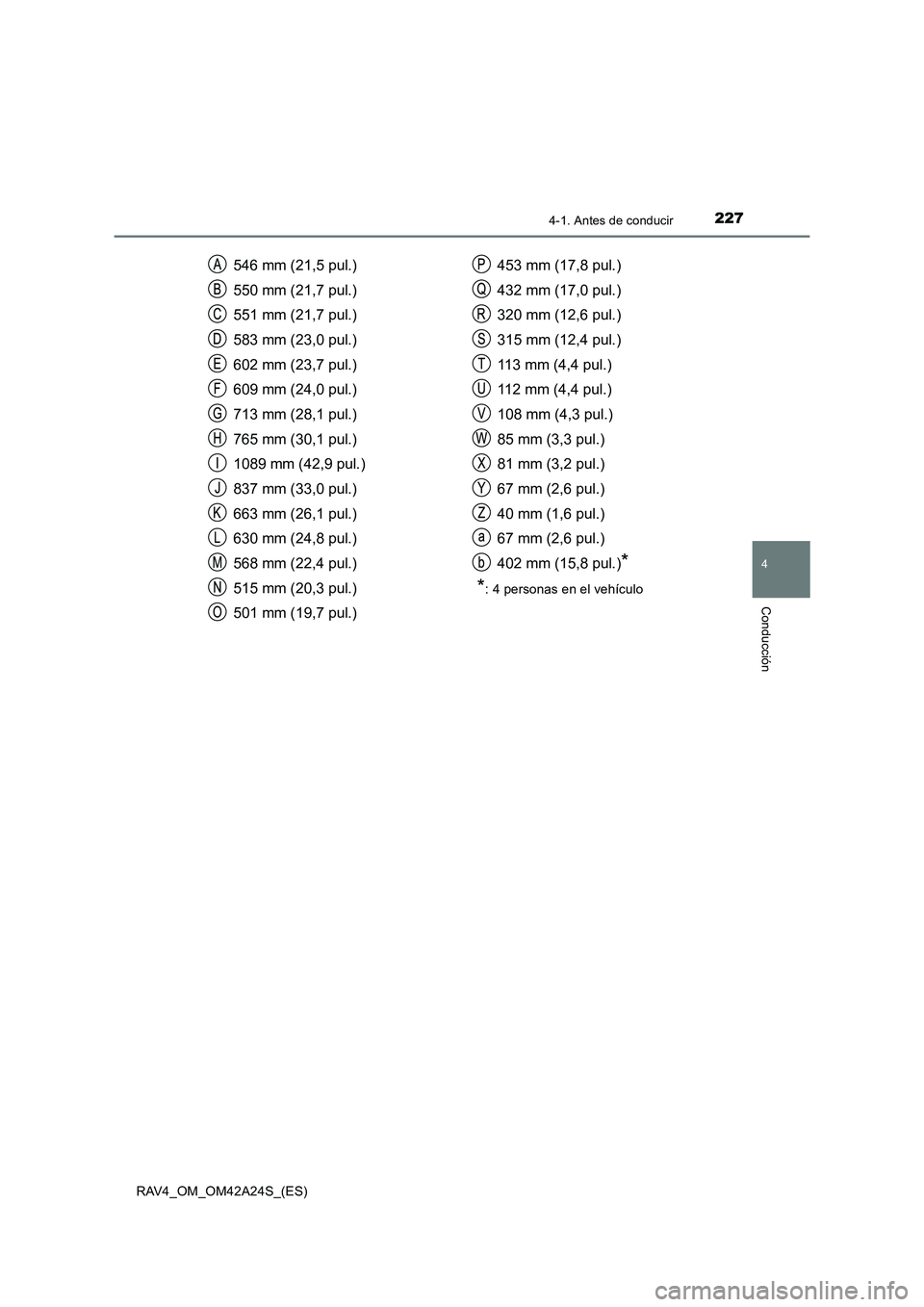

546 mm (21,5 pul.)
550 mm (21,7 pul.)
551 mm (21,7 pul.)
583 mm (23,0 pul.)
602 mm (23,7 pul.)
609 mm (24,0 pul.)
713 mm (28,1 pul.)
765 mm (30,1 pul.)
1089 mm (42,9 pul.)
837 mm (33,0 pul.)
663 mm (26,1 pul.)
630 mm (24,8 pul.)
568 mm (22,4 pul.)
515 mm (20,3 pul.)
501 mm (19,7 pul.)453 mm (17,8 pul.)
432 mm (17,0 pul.)
320 mm (12,6 pul.)
315 mm (12,4 pul.)
113 mm (4,4 pul.)
112 mm (4,4 pul.)
108 mm (4,3 pul.)
85 mm (3,3 pul.)
81 mm (3,2 pul.)
67 mm (2,6 pul.)
40 mm (1,6 pul.)
67 mm (2,6 pul.)
402 mm (15,8 pul.)
*
*
: 4 personas en el vehículo

2284-1. Antes de conducir
RAV4_OM_OM42A24S_(ES)

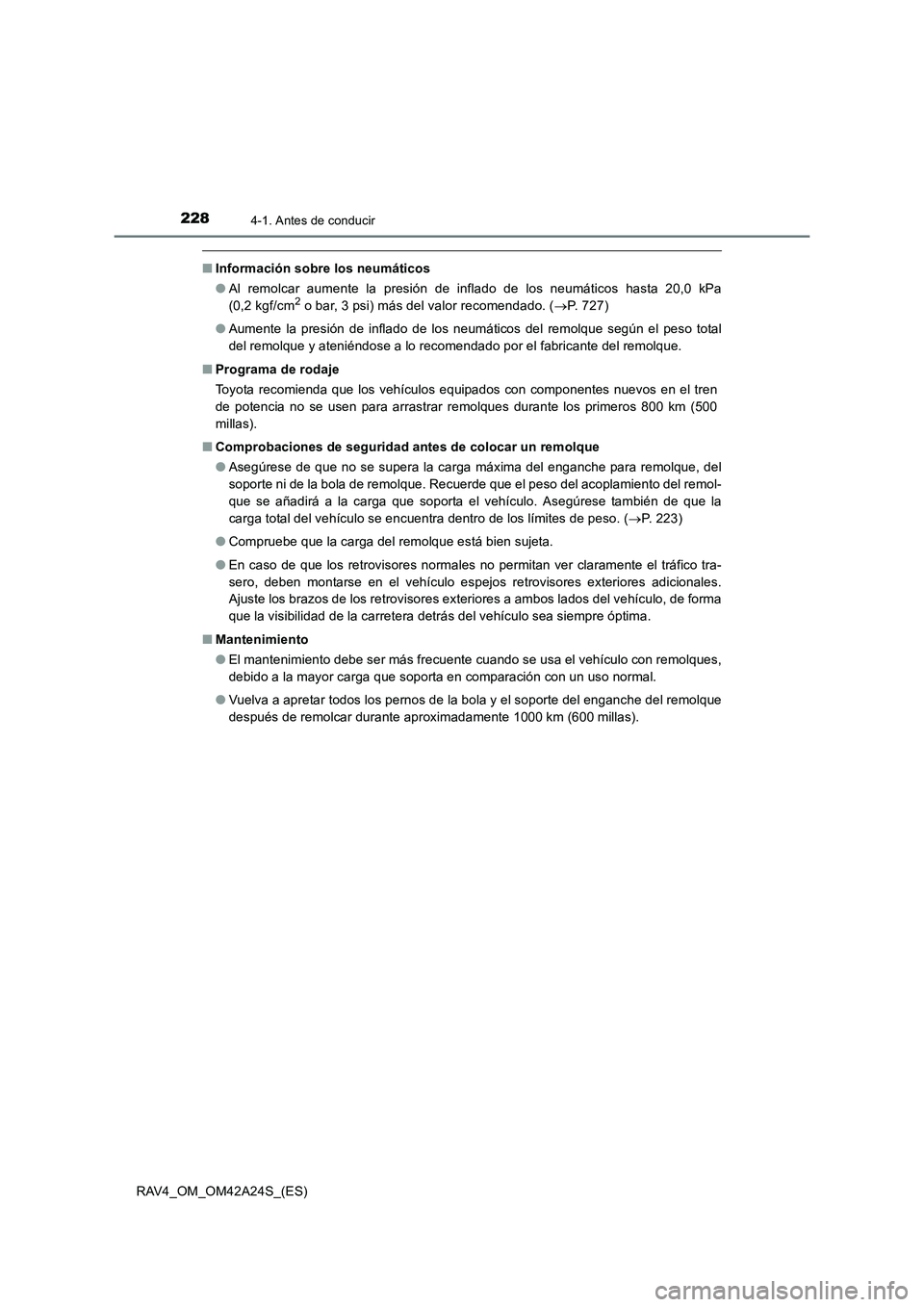

■Información sobre los neumáticos
●Al remolcar aumente la presión de inflado de los neumáticos hasta 20,0 kPa
(0,2 kgf/cm
2 o bar, 3 psi) más del valor recomendado. ( →P. 727)
● Aumente la presión de inflado de los neumáticos del remolque según el peso total
del remolque y ateniéndose a lo recomendado por el fabricante del remolque.
■ Programa de rodaje
Toyota recomienda que los vehículos equipados con componentes nuevos en el tren
de potencia no se usen para arrastrar remolques durante los primeros 800 km (500
millas).
■ Comprobaciones de seguridad antes de colocar un remolque
●Asegúrese de que no se supera la carga máxima del enganche para remolque, del
soporte ni de la bola de remolque. Recuerde que el peso del acoplamiento del remol-
que se añadirá a la carga que soporta el vehículo. Asegúrese también de que la
carga total del vehículo se encuentra dentro de los límites de peso. ( →P. 223)
● Compruebe que la carga del remolque está bien sujeta.
● En caso de que los retrovisores normales no permitan ver claramente el tráfico tra-
sero, deben montarse en el vehículo espejos retrovisores exteriores adicionales.
Ajuste los brazos de los retrovisores exteriores a ambos lados del vehículo, de forma
que la visibilidad de la carretera detrás del vehículo sea siempre óptima.
■ Mantenimiento
●El mantenimiento debe ser más frecuente cuando se usa el vehículo con remolques,
debido a la mayor carga que soporta en comparación con un uso normal.
● Vuelva a apretar todos los pernos de la bola y el soporte del enganche del remolque
después de remolcar durante aproximadamente 1000 km (600 millas).

2294-1. Antes de conducir
4
Conducción
RAV4_OM_OM42A24S_(ES)

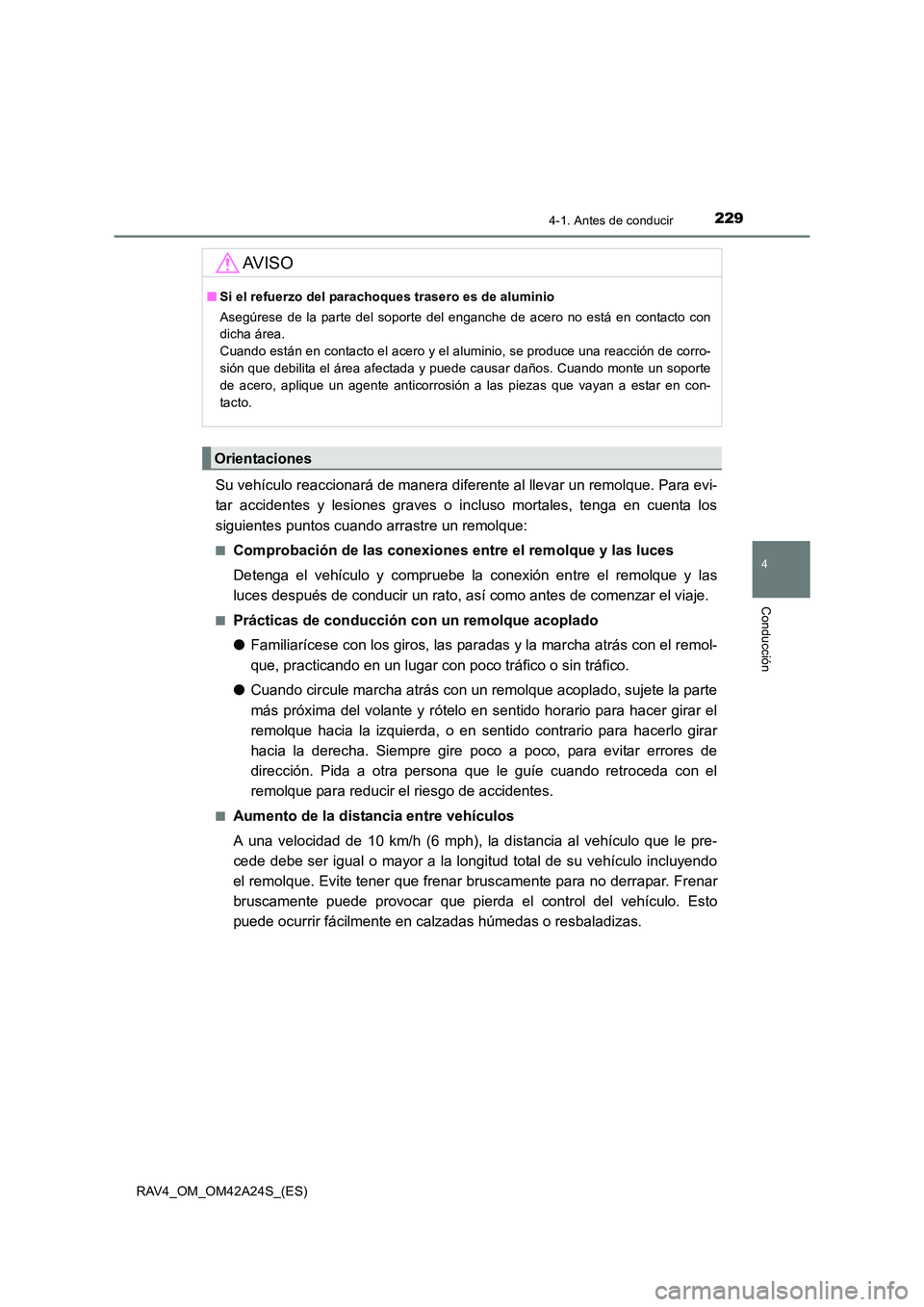

Su vehículo reaccionará de manera diferente al llevar un remolque. Para evi-
tar accidentes y lesiones graves o incluso mortales, tenga en cuenta los
siguientes puntos cuando arrastre un remolque:
■Comprobación de las conexiones entre el remolque y las luces
Detenga el vehículo y compruebe la conexión entre el remolque y las
luces después de conducir un rato, así como antes de comenzar el viaje.
■Prácticas de conducción con un remolque acoplado
●Familiarícese con los giros, las paradas y la marcha atrás con el remol-
que, practicando en un lugar con poco tráfico o sin tráfico.
● Cuando circule marcha atrás con un remolque acoplado, sujete la parte
más próxima del volante y rótelo en sentido horario para hacer girar el
remolque hacia la izquierda, o en sentido contrario para hacerlo girar
hacia la derecha. Siempre gire poco a poco, para evitar errores de
dirección. Pida a otra persona que le guíe cuando retroceda con el
remolque para reducir el riesgo de accidentes.
■Aumento de la distancia entre vehículos
A una velocidad de 10 km/h (6 mph), la distancia al vehículo que le pre-
cede debe ser igual o mayor a la longitud total de su vehículo incluyendo
el remolque. Evite tener que frenar bruscamente para no derrapar. Frenar
bruscamente puede provocar que pierda el control del vehículo. Esto
puede ocurrir fácilmente en calzadas húmedas o resbaladizas.
AV I S O
■Si el refuerzo del parachoques trasero es de aluminio
Asegúrese de la parte del soporte del enganche de acero no está en contacto con
dicha área.
Cuando están en contacto el acero y el aluminio, se produce una reacción de corro-
sión que debilita el área afectada y puede causar daños. Cuando monte un soporte
de acero, aplique un agente anticorrosión a las piezas que vayan a estar en con-
tacto.
Orientaciones

2304-1. Antes de conducir
RAV4_OM_OM42A24S_(ES)■

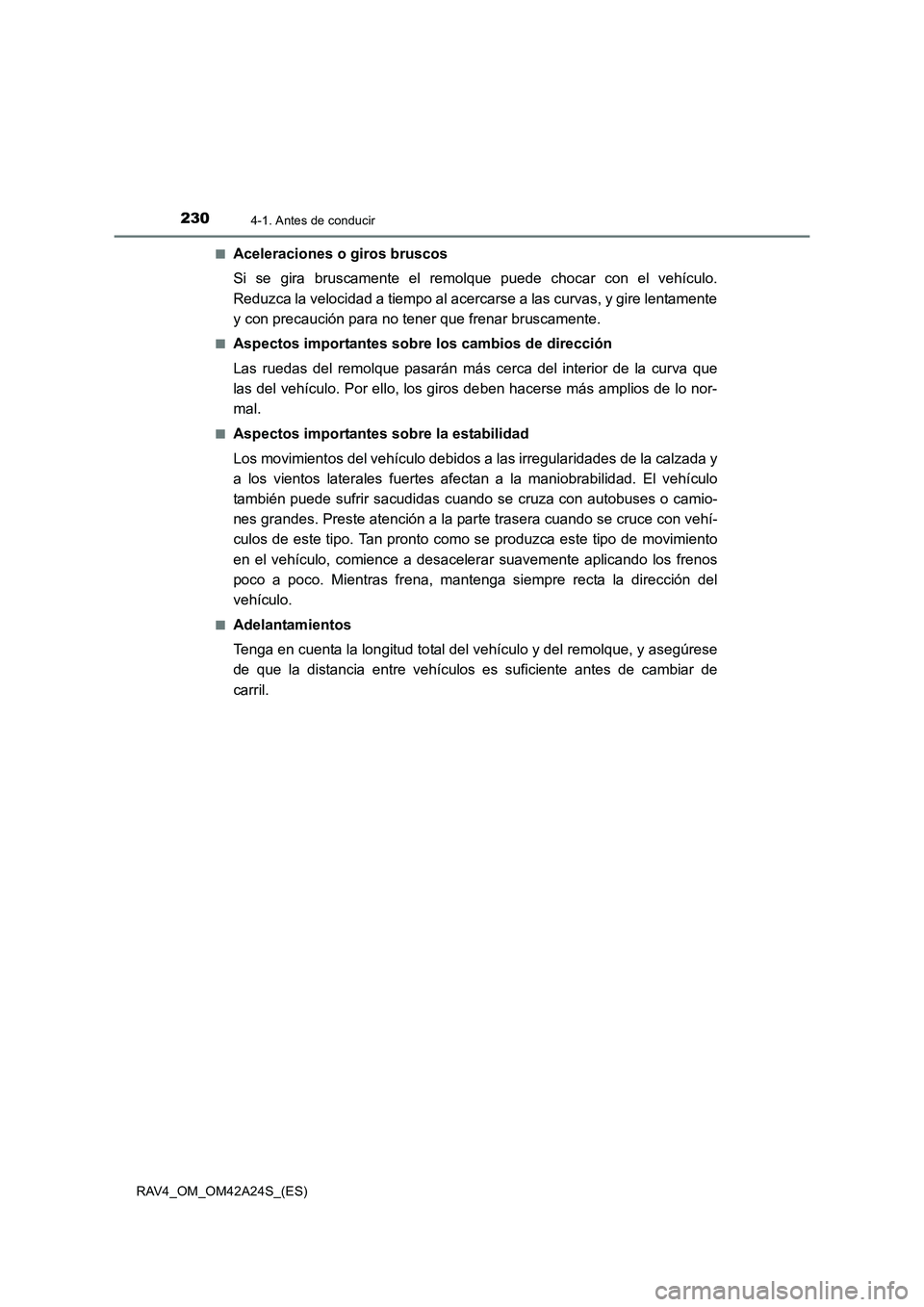

Aceleraciones o giros bruscos
Si se gira bruscamente el remolque puede chocar con el vehículo.
Reduzca la velocidad a tiempo al acercarse a las curvas, y gire lentamente
y con precaución para no tener que frenar bruscamente.
■Aspectos importantes sobre los cambios de dirección
Las ruedas del remolque pasarán más cerca del interior de la curva que
las del vehículo. Por ello, los giros deben hacerse más amplios de lo nor-
mal.
■Aspectos importantes sobre la estabilidad
Los movimientos del vehículo debidos a las irregularidades de la calzada y
a los vientos laterales fuertes afectan a la maniobrabilidad. El vehículo
también puede sufrir sacudidas cuando se cruza con autobuses o camio-
nes grandes. Preste atención a la parte trasera cuando se cruce con vehí-
culos de este tipo. Tan pronto como se produzca este tipo de movimiento
en el vehículo, comience a desacelerar suavemente aplicando los frenos
poco a poco. Mientras frena, mantenga siempre recta la dirección del
vehículo.
■Adelantamientos
Tenga en cuenta la longitud total del v
ehículo y del remolque, y asegúrese
de que la distancia entre vehículos es suficiente antes de cambiar de
carril.
