TOYOTA RAV4 2014 Manual del propietario (in Spanish)

721
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A24S_(ES)

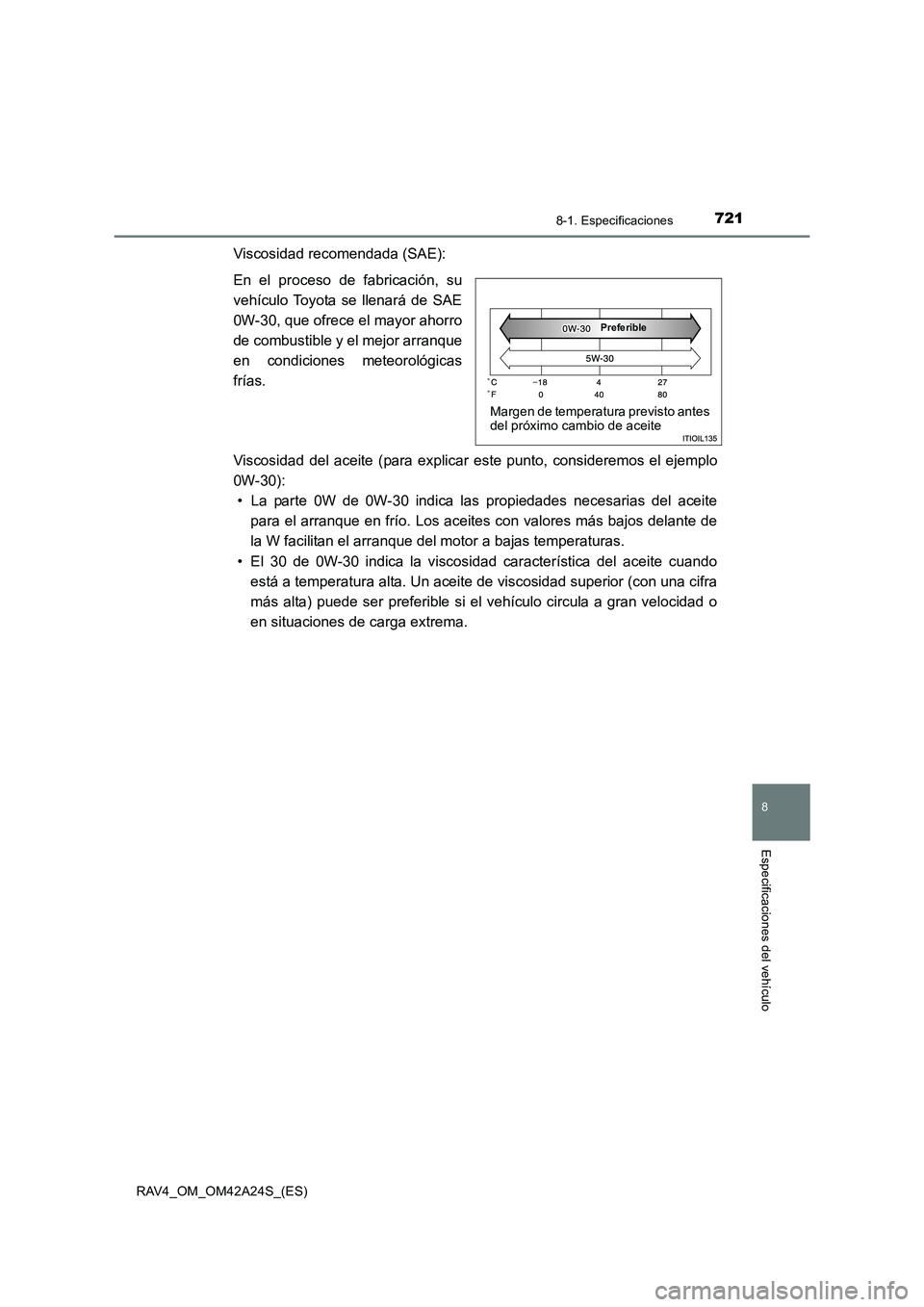

Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llenará de SAE
0W-30, que ofrece el mayor ahorro
de combustible y el mejor arranque
en condiciones meteorológicas
frías.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-30):• La parte 0W de 0W-30 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 30 de 0W-30 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Preferible
Margen de temperatura previsto antes
del próximo cambio de aceite

7228-1. Especificaciones
RAV4_OM_OM42A24S_(ES)

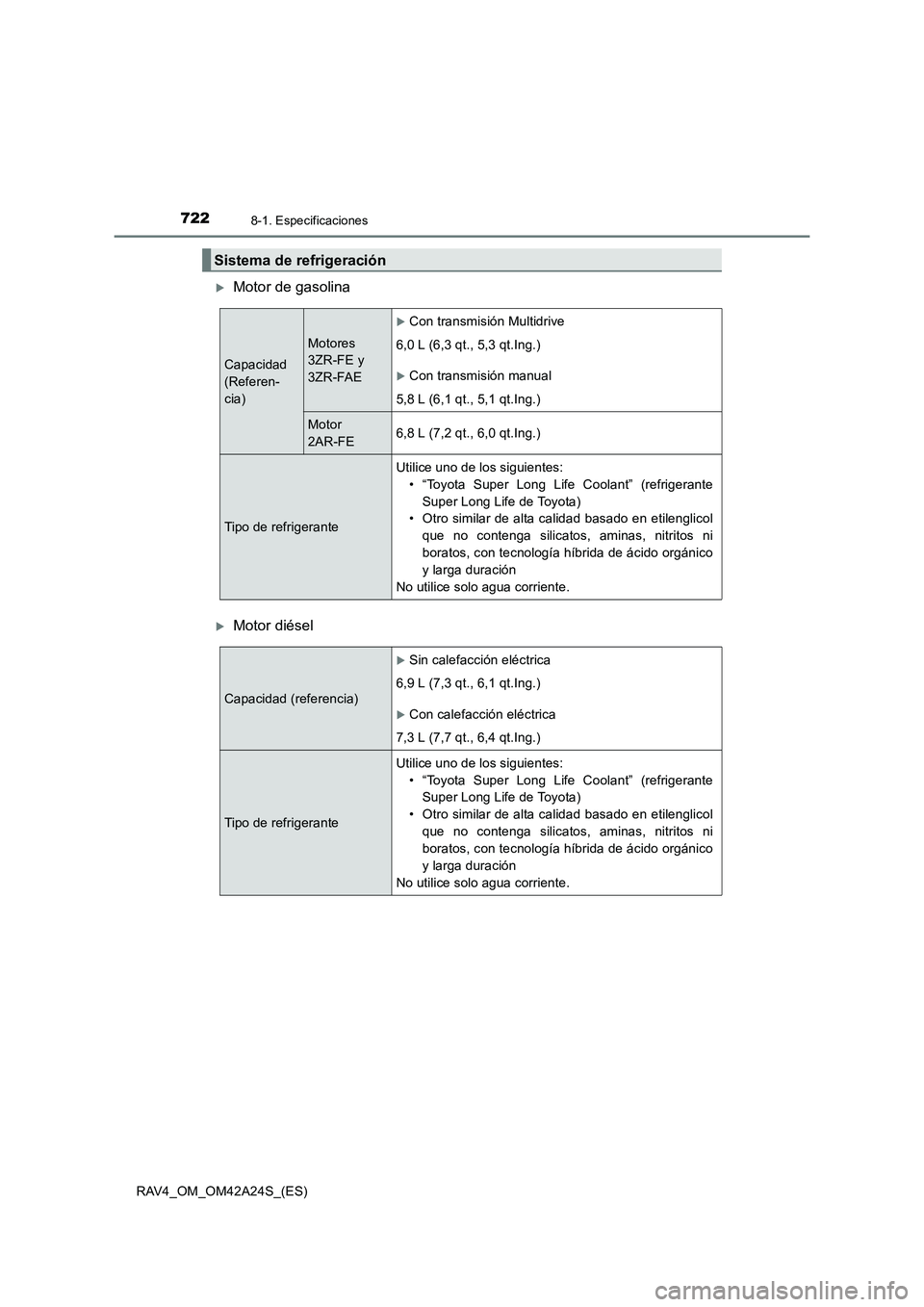

XMotor de gasolina
XMotor diésel
Sistema de refrigeración
Capacidad
(Referen-
cia)
Motores
3ZR-FE y
3ZR-FAE
XCon transmisión Multidrive
6,0 L (6,3 qt., 5,3 qt.Ing.)
XCon transmisión manual
5,8 L (6,1 qt., 5,1 qt.Ing.)
Motor
2AR-FE6,8 L (7,2 qt., 6,0 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes: • “Toyota Super Long Life Coolant” (refrigeranteSuper Long Life de Toyota)
• Otro similar de alta calidad basado en etilenglicol
que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgánico
y larga duración
No utilice solo agua corriente.
Capacidad (referencia)
XSin calefacción eléctrica
6,9 L (7,3 qt., 6,1 qt.Ing.)
XCon calefacción eléctrica
7,3 L (7,7 qt., 6,4 qt.Ing.)
Tipo de refrigerante
Utilice uno de los siguientes: • “Toyota Super Long Life Coolant” (refrigeranteSuper Long Life de Toyota)
• Otro similar de alta calidad basado en etilenglicol que no contenga silicatos, aminas, nitritos ni
boratos, con tecnología híbrida de ácido orgánico
y larga duración
No utilice solo agua corriente.

723
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A24S_(ES)Su vehículo Toyota viene de fábrica con “Toyota Genuine Differential Gear Oil” (aceite
de engranaje diferencial genuino de Toyota).
Utilice “Toyota Genuine Differential Gear Oil” (aceite de engranaje diferencial genuino
de Toyota) aprobado por Toyota o uno equivalente de la misma calidad que cumpla
con los requisitos mencionados anteriormente. Su concesionario o taller de reparacio-
nes Toyota autorizado, o cualquier otro establecimiento debidamente cualificado y
equipado, le proporcionarán más información.
Sistema de encendido (solo motor de gasolina)
Bujía
FabricanteXMotores 3ZR-FE y 3ZR-FAE
DENSO SC20HR11
XMotor 2AR-FE
DENSO SK16HR11
Distancia entre
electrodos1,1 mm (0,043 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electro-
dos de las bujías.
Sistema eléctrico
Batería
Lectura de la
densidad relativa a
20 °C (68 °F):1,250  1,290 totalmente cargada
1,160
 1,200 media carga
1,060
 1,100 descargada
Amperaje de carga
Carga rápida
Carga lenta15 A máx.
5 A máx.
Diferencial trasero (modelos AWD)
Capacidad de aceite0,5 L (0,5 qt., 0,4 qt.Ing.)
Tipo y viscosidad del
aceite“Toyota Genuine Differential gear oil LT” (aceite de
engranaje diferencial genuino de Toyota LT)
75W-85 GL-5 o equivalente

7248-1. Especificaciones
RAV4_OM_OM42A24S_(ES)
*: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
*: La capacidad de líquido se indica solo como referencia. Si es necesario reponerlo, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.

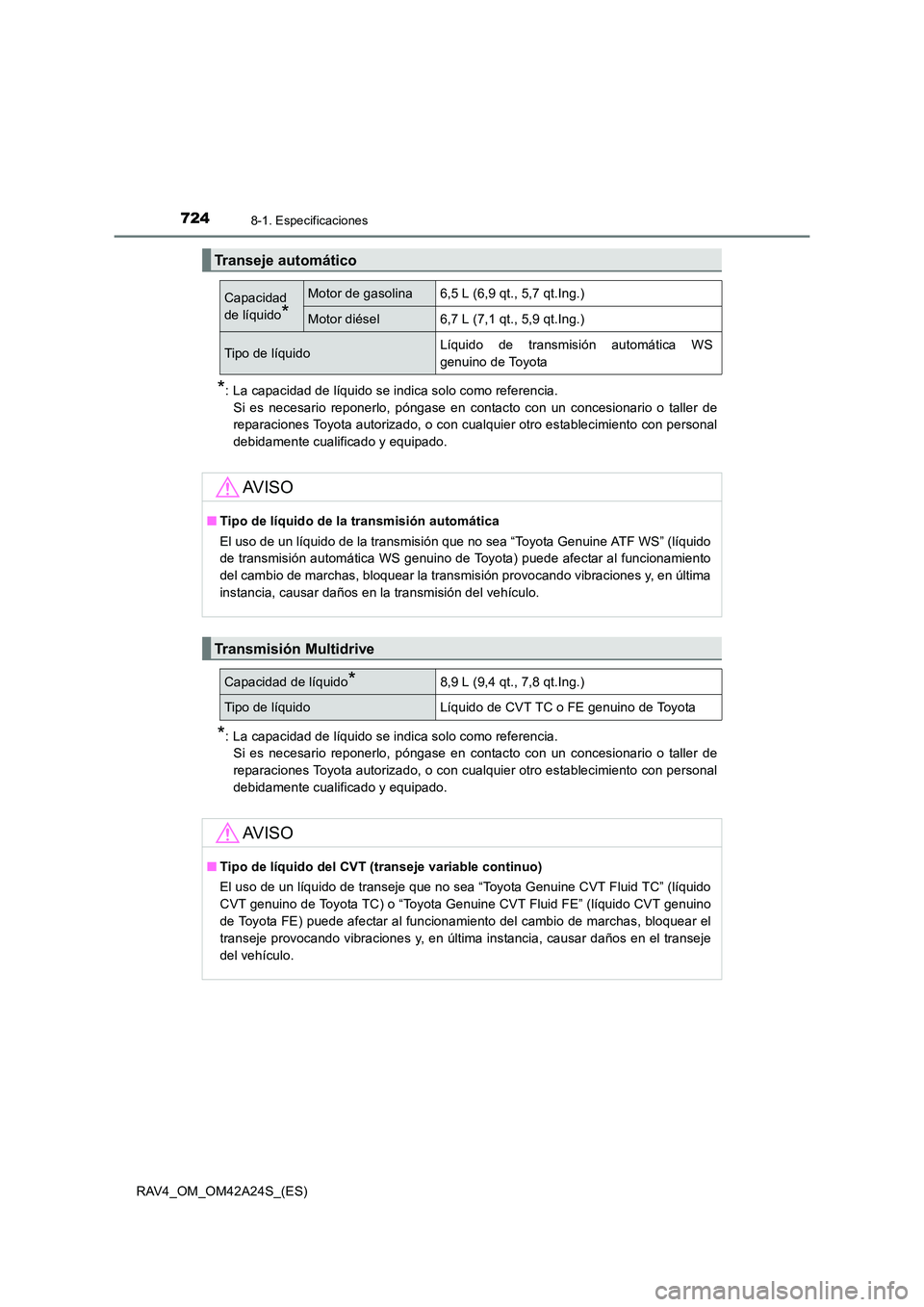

Transeje automático
Capacidad
de líquido
*
Motor de gasolina6,5 L (6,9 qt., 5,7 qt.Ing.)
Motor diésel6,7 L (7,1 qt., 5,9 qt.Ing.)
Tipo de líquidoLíquido de transmisión automática WS
genuino de Toyota
AV I S O
■ Tipo de líquido de la transmisión automática
El uso de un líquido de la transmisión que no sea “Toyota Genuine ATF WS” (líquido
de transmisión automática WS genuino de Toyota) puede afectar al funcionamiento
del cambio de marchas, bloquear la transmisión provocando vibraciones y, en última
instancia, causar daños en la transmisión del vehículo.
Transmisión Multidrive
Capacidad de líquido*8,9 L (9,4 qt., 7,8 qt.Ing.)
Tipo de líquidoLíquido de CVT TC o FE genuino de Toyota
AV I S O
■Tipo de líquido del CVT (transeje variable continuo)
El uso de un líquido de transeje que no sea “Toyota Genuine CVT Fluid TC” (líquido
CVT genuino de Toyota TC) o “Toyota Genuine CVT Fluid FE” (líquido CVT genuino
de Toyota FE) puede afectar al funcionamiento del cambio de marchas, bloquear el
transeje provocando vibraciones y, en última instancia, causar daños en el transeje
del vehículo.

725
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A24S_(ES)

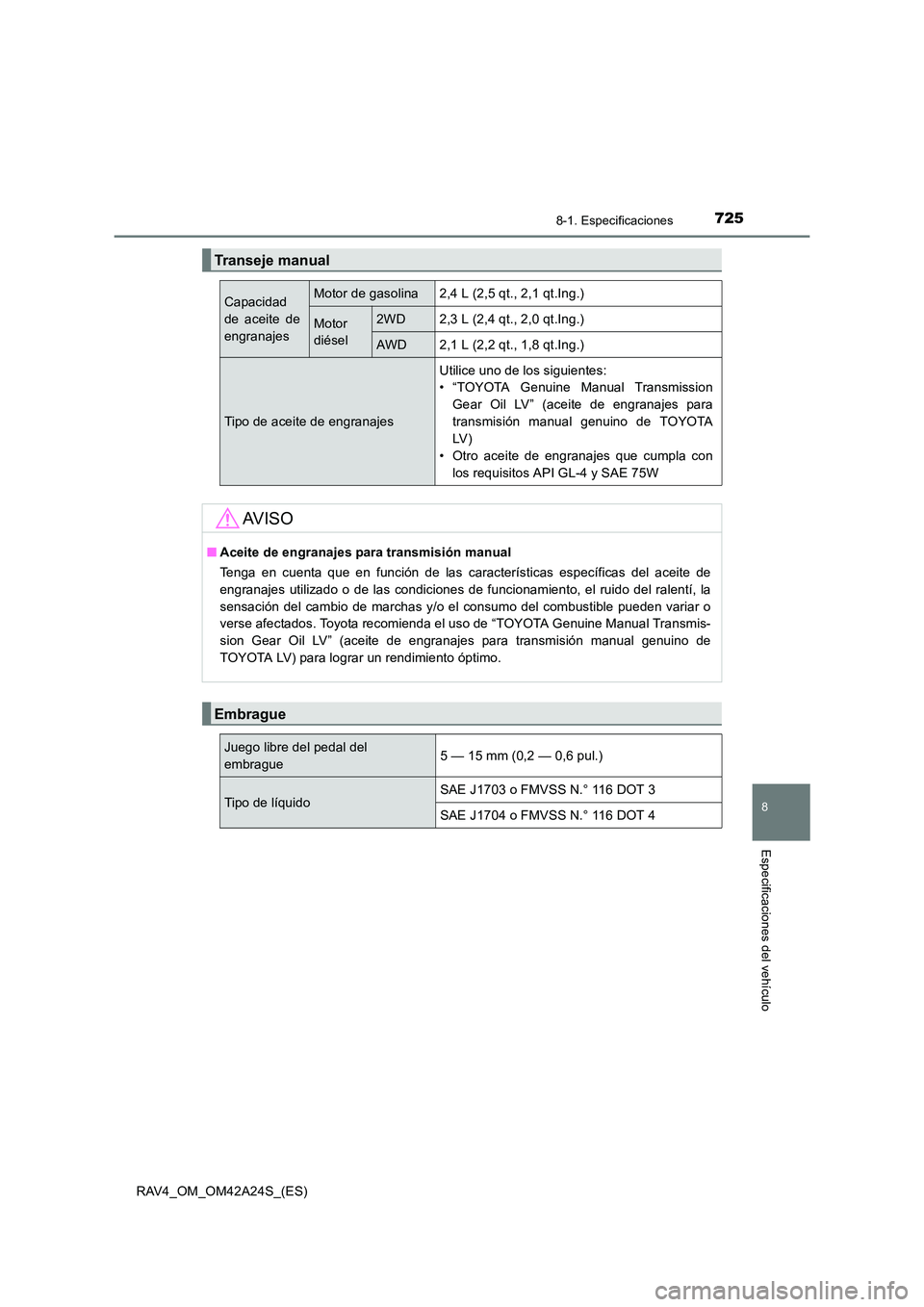

Transeje manual
Capacidad
de aceite de
engranajesMotor de gasolina2,4 L (2,5 qt., 2,1 qt.Ing.)
Motor
diésel2WD2,3 L (2,4 qt., 2,0 qt.Ing.)
AWD2,1 L (2,2 qt., 1,8 qt.Ing.)
Tipo de aceite de engranajes
Utilice uno de los siguientes:
• “TOYOTA Genuine Manual TransmissionGear Oil LV” (aceite de engranajes para
transmisión manual genuino de TOYOTA
LV )
• Otro aceite de engranajes que cumpla con los requisitos API GL-4 y SAE 75W
AV I S O
■ Aceite de engranajes para transmisión manual
Tenga en cuenta que en función de las características específicas del aceite de
engranajes utilizado o de las condiciones de funcionamiento, el ruido del ralentí, la
sensación del cambio de marchas y/o el consumo del combustible pueden variar o
verse afectados. Toyota recomienda el uso de “TOYOTA Genuine Manual Transmis-
sion Gear Oil LV” (aceite de engranajes para transmisión manual genuino de
TOYOTA LV) para lograr un rendimiento óptimo.
Embrague
Juego libre del pedal del
embrague5 — 15 mm (0,2 — 0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS N.° 116 DOT 3
SAE J1704 o FMVSS N.° 116 DOT 4

7268-1. Especificaciones
RAV4_OM_OM42A24S_(ES)El vehículo Toyota viene de fábrica con aceite “Toyota Genuine Differential Gear Oil”
(aceite de engranaje diferencial genuino de Toyota).
Utilice aceite “Toyota Genuine Differential Gear Oil” aprobado por Toyota o uno equi-
valente de la misma calidad para cumplir con los requisitos mencionados. Su conce-
sionario o taller de reparaciones Toyota autorizado, o cualquier otro establecimiento
debidamente cualificado y equipado, le proporcionarán más información.
*1: Holgura mínima del pedal cuando se pisa con una fuerza de 490 N (50 kgf, 110 lbf)
con el motor en funcionamiento.
*2: Recorrido de la palanca del freno de estacionamiento cuando se tira de ella con
una fuerza de 200 N (20 kgf, 45 lbf).
Caja de transferencia (modelos AWD)
Capacidad de aceite0,45 L (0,48 qt., 0,40 qt.Ing.)
Tipo y viscosidad del aceite
“Toyota Genuine Differential gear oil LT”
(aceite de engranaje diferencial genuino
de Toyota LT)
75W-85 GL-5 o equivalente
Frenos
Holgura del pedal*1
Vehículos con
volante a la
izquierda
94 mm (3,70 pul.) como mínimo
Vehículos con
volante a la
derecha
87 mm (3,43 pul.) como mínimo
Juego libre del pedal1 — 6 mm (0,04 — 0,24 pul.)
Recorrido de la palanca del freno de
estacionamiento
*26 — 8 clics
Tipo de líquidoSAE J1703 o FMVSS N.° 116 DOT 3
SAE J1704 o FMVSS N.° 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,2 pul.)

727
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A24S_(ES)

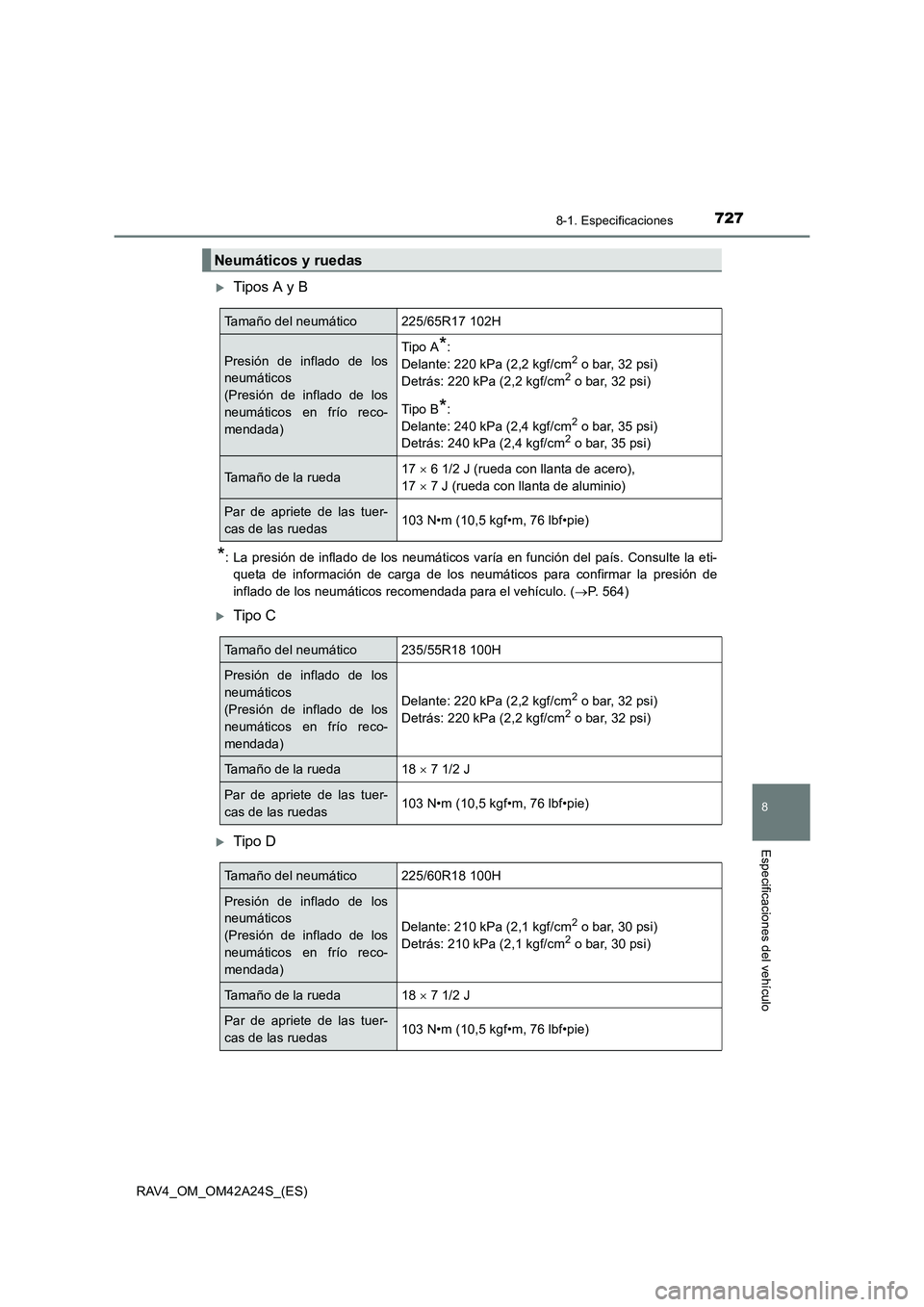

XTipos A y B
*: La presión de inflado de los neumáticos varía en función del país. Consulte la eti-queta de información de carga de los neumáticos para confirmar la presión de
inflado de los neumáticos recomendada para el vehículo. ( →P. 564)
XTipo C
XTipo D
Neumáticos y ruedas
Tamaño del neumático225/65R17 102H
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)Tipo A*:
Delante: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Detrás: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tipo B
*:
Delante: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Detrás: 240 kPa (2,4 kgf/cm2 o bar, 35 psi)
Tamaño de la rueda17 × 6 1/2 J (rueda con llanta de acero),
17 × 7 J (rueda con llanta de aluminio)
Par de apriete de las tuer-
cas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático235/55R18 100H
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)
Delante: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Detrás: 220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Tamaño de la rueda18 × 7 1/2 J
Par de apriete de las tuer-
cas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático225/60R18 100H
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)
Delante: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Detrás: 210 kPa (2,1 kgf/cm2 o bar, 30 psi)
Tamaño de la rueda18 × 7 1/2 J
Par de apriete de las tuer-
cas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)

7288-1. Especificaciones
RAV4_OM_OM42A24S_(ES)

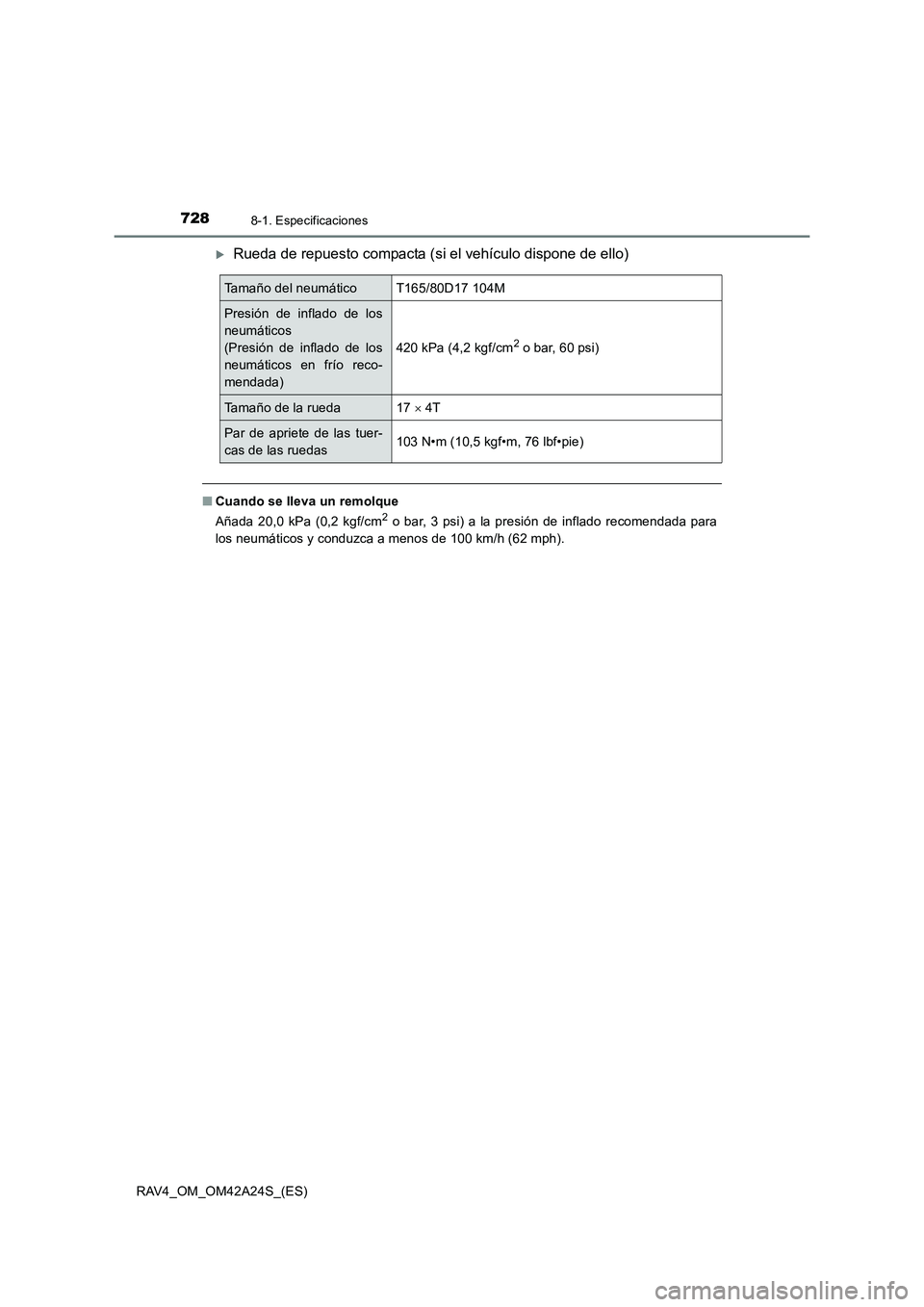

XRueda de repuesto compacta (si el vehículo dispone de ello)
■Cuando se lleva un remolque
Añada 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) a la presión de inflado recomendada para
los neumáticos y conduzca a menos de 100 km/h (62 mph).
Tamaño del neumáticoT165/80D17 104M
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío reco-
mendada)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de la rueda17 × 4T
Par de apriete de las tuer-
cas de las ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)

729
8
8-1. Especificaciones
Especificaciones del vehículo
RAV4_OM_OM42A24S_(ES)

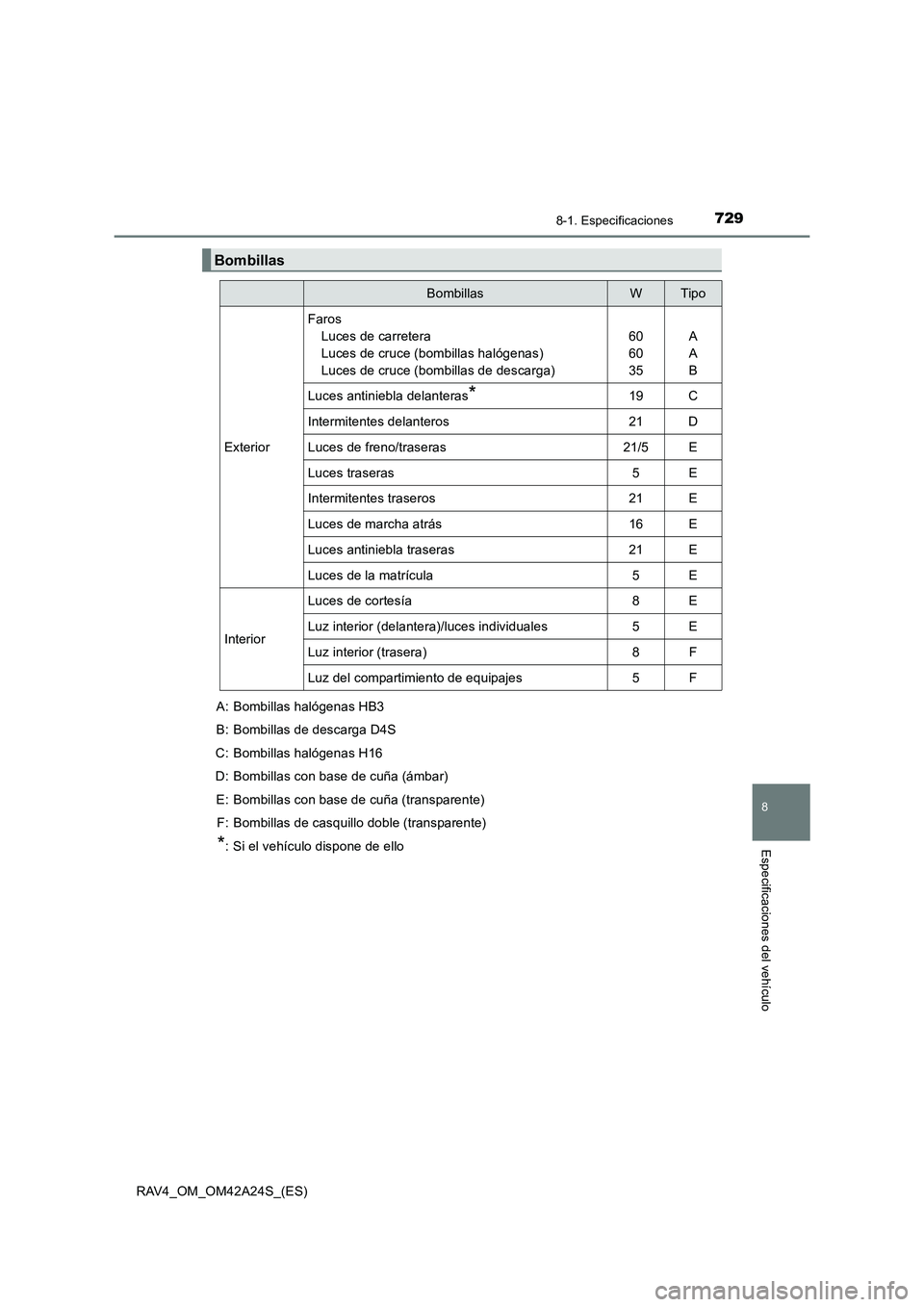

Bombillas
BombillasWTipo
Exterior
FarosLuces de carretera
Luces de cruce (bombillas halógenas)
Luces de cruce (bombillas de descarga)
60
60
35A
A
B
Luces antiniebla delanteras*19C
Intermitentes delanteros21D
Luces de freno/traseras21/5E
Luces traseras5E
Intermitentes traseros21E
Luces de marcha atrás16E
Luces antiniebla traseras21E
Luces de la matrícula5E
Interior
Luces de cortesía8E
Luz interior (delantera)/luces individuales5E
Luz interior (trasera)8F
Luz del compartimiento de equipajes5F
A: Bombillas halógenas HB3
B: Bombillas de descarga D4S
C: Bombillas halógenas H16
D: Bombillas con base de cuña (ámbar) E: Bombillas con base de cuña (transparente)F: Bombillas de casquillo doble (transparente)
*: Si el vehículo dispone de ello

7308-1. Especificaciones
RAV4_OM_OM42A24S_(ES)

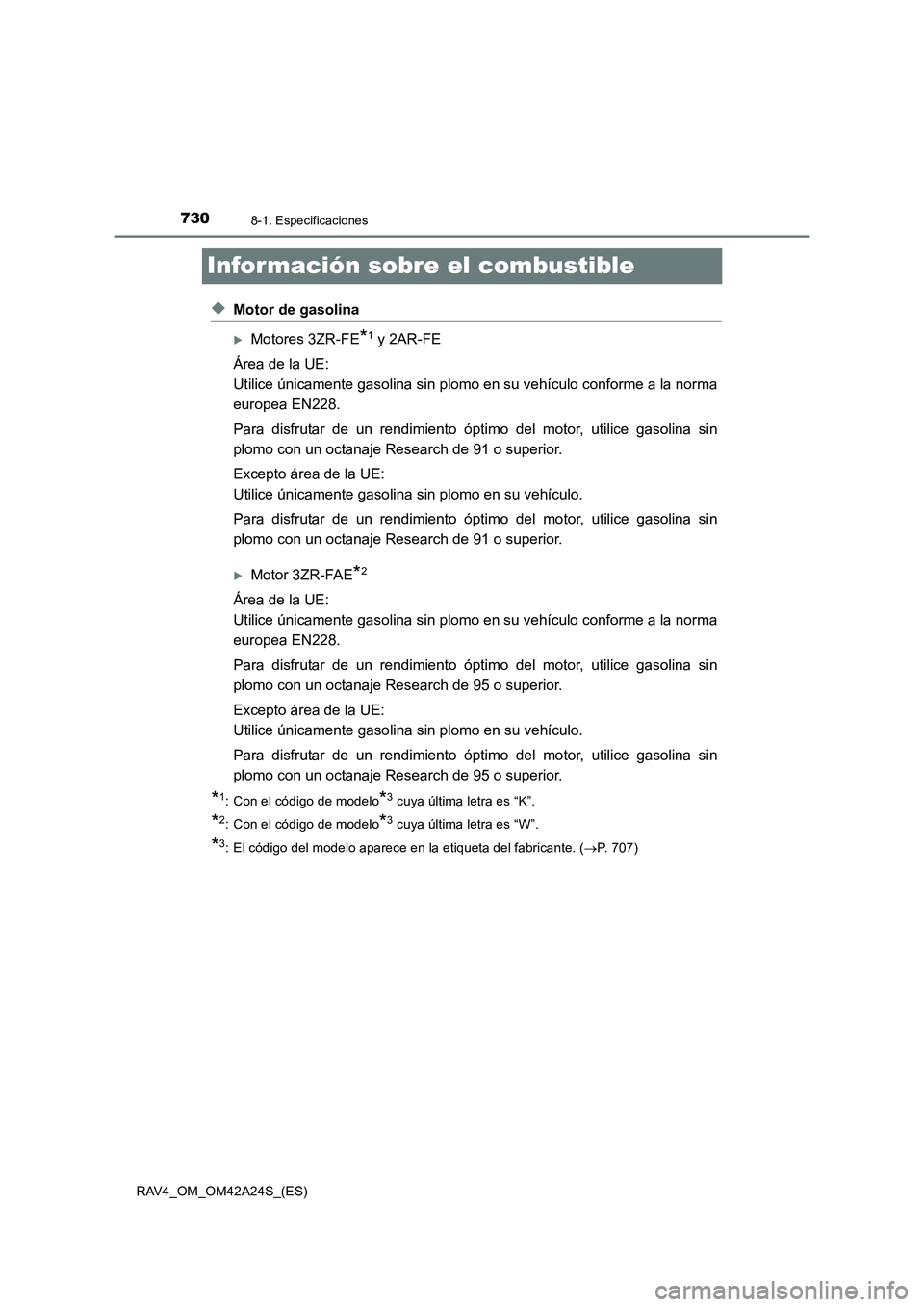

Información sobre el combustible
◆Motor de gasolina
XMotores 3ZR-FE*1 y 2AR-FE
Área de la UE:
Utilice únicamente gasolina sin plomo en su vehículo conforme a la norma
europea EN228.
Para disfrutar de un rendimiento óptimo del motor, utilice gasolina sin
plomo con un octanaje Research de 91 o superior.
Excepto área de la UE:
Utilice únicamente gasolina sin plomo en su vehículo.
Para disfrutar de un rendimiento óptimo del motor, utilice gasolina sin
plomo con un octanaje Research de 91 o superior.
XMotor 3ZR-FAE*2
Área de la UE:
Utilice únicamente gasolina sin plomo en su vehículo conforme a la norma
europea EN228.
Para disfrutar de un rendimiento óptimo del motor, utilice gasolina sin
plomo con un octanaje Research de 95 o superior.
Excepto área de la UE:
Utilice únicamente gasolina sin plomo en su vehículo.
Para disfrutar de un rendimiento óptimo del motor, utilice gasolina sin
plomo con un octanaje Research de 95 o superior.
*1: Con el código de modelo*3 cuya última letra es “K”.
*2: Con el código de modelo*3 cuya última letra es “W”.
*3: El código del modelo aparece en la etiqueta del fabricante. ( →P. 707)
