681
7
7-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
RAV4_OM_OM42A24S_(ES)

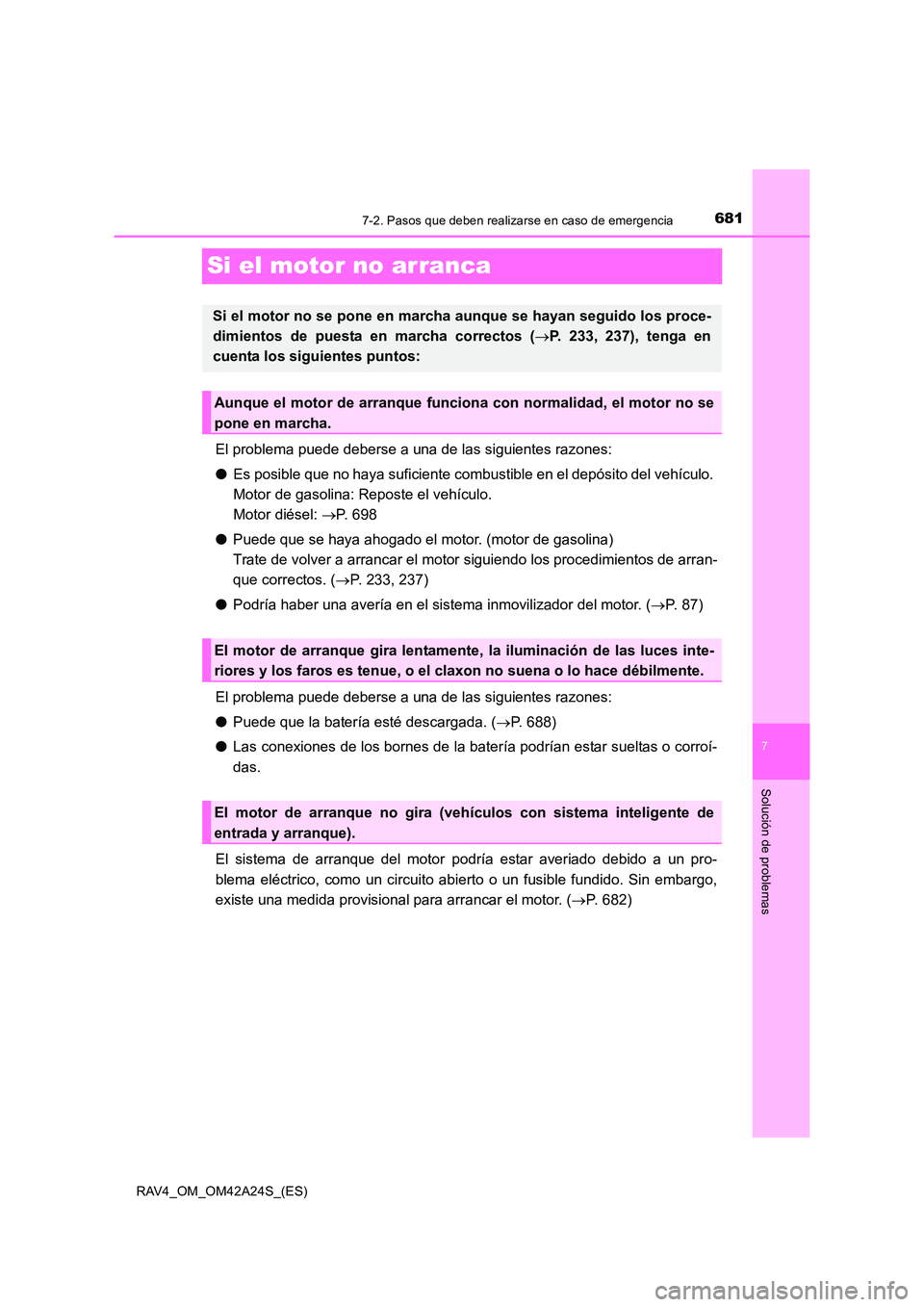

Si el motor no arranca
El problema puede deberse a una de las siguientes razones:
●Es posible que no haya suficiente combustible en el depósito del vehículo.
Motor de gasolina: Reposte el vehículo.
Motor diésel: →P. 698
● Puede que se haya ahogado el motor. (motor de gasolina)
Trate de volver a arrancar el moto r siguiendo los procedimientos de arran-
que correctos. ( →P. 233, 237)
● Podría haber una avería en el sistema inmovilizador del motor. ( →P. 87)
El problema puede deberse a una de las siguientes razones:
● Puede que la batería esté descargada. ( →P. 688)
● Las conexiones de los bornes de la batería podrían estar sueltas o corroí-
das.
El sistema de arranque del motor podría estar averiado debido a un pro-
blema eléctrico, como un circuito abierto o un fusible fundido. Sin embargo,
existe una medida provisional para arrancar el motor. ( →P. 682)
Si el motor no se pone en marcha aunque se hayan seguido los proce-
dimientos de puesta en marcha correctos ( →P. 233, 237), tenga en
cuenta los siguientes puntos:
Aunque el motor de arranque funciona con normalidad, el motor no se
pone en marcha.
El motor de arranque gira lentamente, la iluminación de las luces inte-
riores y los faros es tenue, o el clax on no suena o lo hace débilmente.
El motor de arranque no gira (vehículos con sistema inteligente de
entrada y arranque).

6827-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

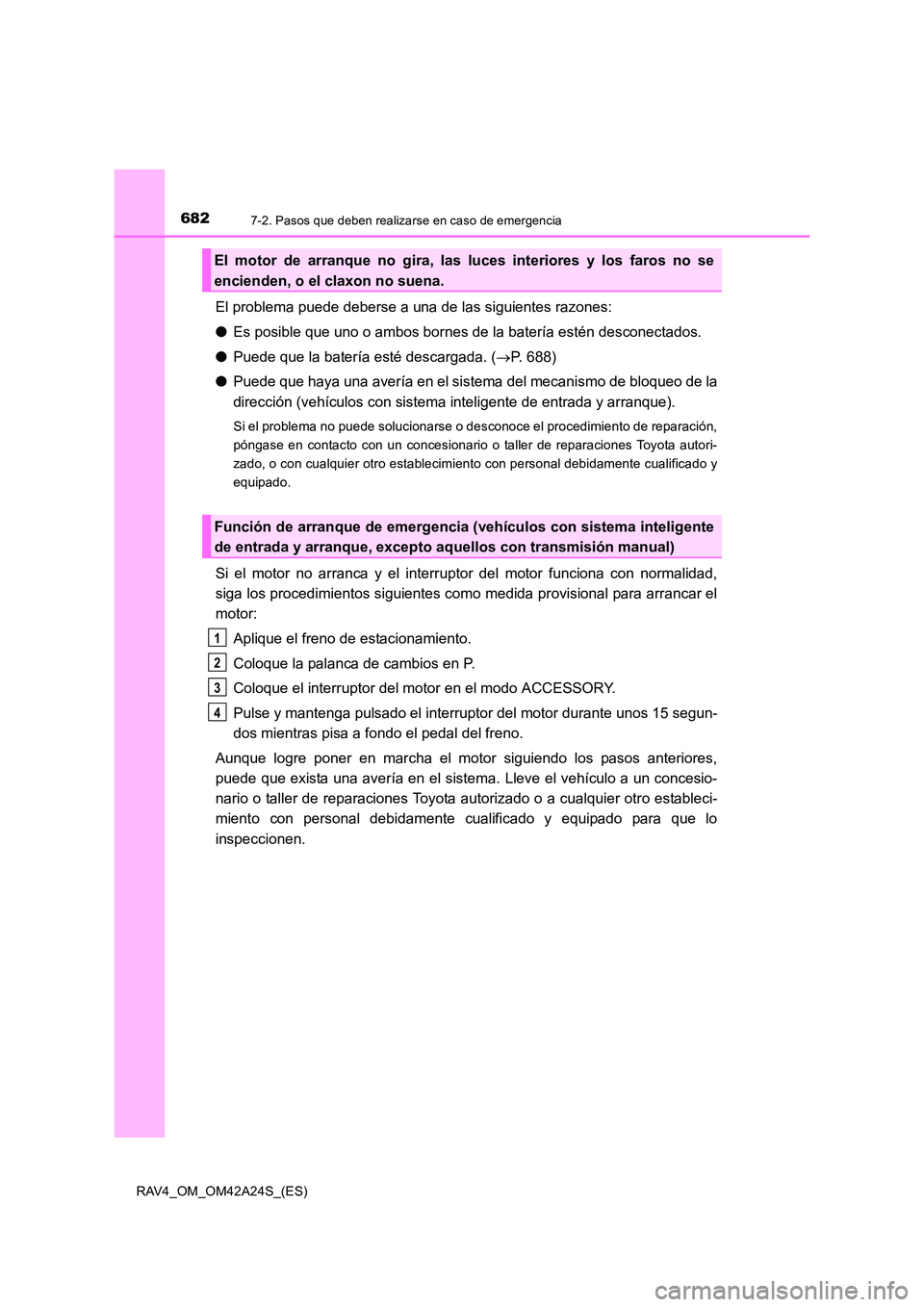

El problema puede deberse a una de las siguientes razones:
●Es posible que uno o ambos bornes de la batería estén desconectados.
● Puede que la batería esté descargada. ( →P. 688)
● Puede que haya una avería en el sistema del mecanismo de bloqueo de la
dirección (vehículos con sistema inteligente de entrada y arranque).
Si el problema no puede solucionarse o desconoce el procedimiento de reparación,
póngase en contacto con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado.
Si el motor no arranca y el interr uptor del motor funciona con normalidad,
siga los procedimientos siguientes como medida provisional para arrancar el
motor:
Aplique el freno de estacionamiento.
Coloque la palanca de cambios en P.
Coloque el interruptor del motor en el modo ACCESSORY.
Pulse y mantenga pulsado el interruptor del motor durante unos 15 segun-
dos mientras pisa a fondo el pedal del freno.
Aunque logre poner en marcha el motor siguiendo los pasos anteriores,
puede que exista una avería en el sistema. Lleve el vehículo a un concesio-
nario o taller de reparaciones Toyota autorizado o a cualquier otro estableci-
miento con personal debidamente cualificado y equipado para que lo
inspeccionen.
El motor de arranque no gira, las luces interiores y los faros no se
encienden, o el claxon no suena.
Función de arranque de emergencia (vehículos con sistema inteligente
de entrada y arranque, excepto aquellos con transmisión manual)
1
2
3
4

683
7
7-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
RAV4_OM_OM42A24S_(ES)

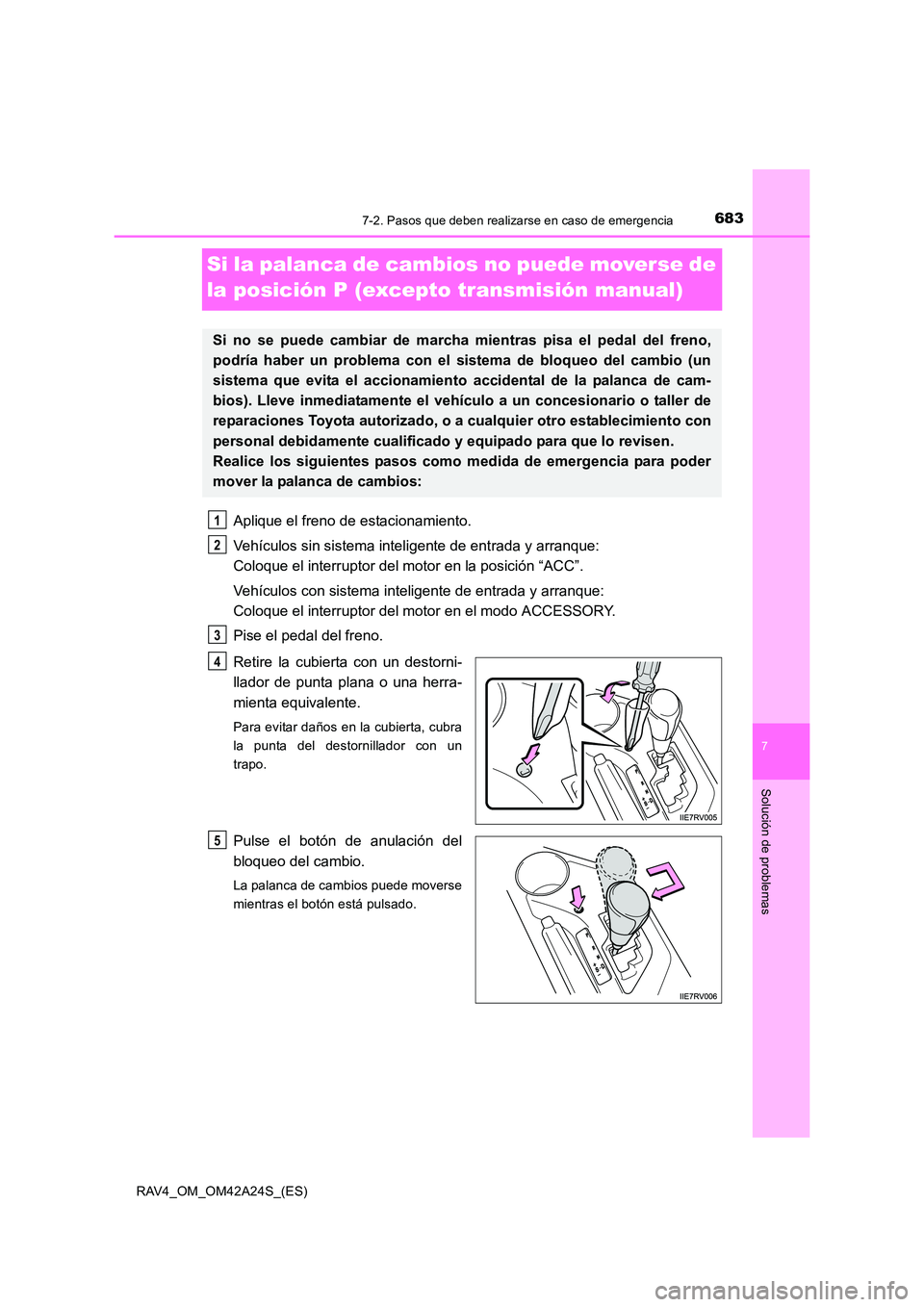

Si la palanca de cambios no puede moverse de
la posición P (excepto transmisión manual)
Aplique el freno de estacionamiento.
Vehículos sin sistema inteligente de entrada y arranque:
Coloque el interruptor del motor en la posición “ACC”.
Vehículos con sistema inteligente de entrada y arranque:
Coloque el interruptor del motor en el modo ACCESSORY.
Pise el pedal del freno.
Retire la cubierta con un destorni-
llador de punta plana o una herra-
mienta equivalente.
Para evitar daños en la cubierta, cubra
la punta del destornillador con un
trapo.
Pulse el botón de anulación del
bloqueo del cambio.
La palanca de cambios puede moverse
mientras el botón está pulsado.
Si no se puede cambiar de marcha mientras pisa el pedal del freno,
podría haber un problema con el sistema de bloqueo del cambio (un
sistema que evita el accionamiento accidental de la palanca de cam-
bios). Lleve inmediatamente el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier otro establecimiento con
personal debidamente cualificado y equipado para que lo revisen.
Realice los siguientes pasos como medida de emergencia para poder
mover la palanca de cambios:
1
2
3
4
5

6847-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

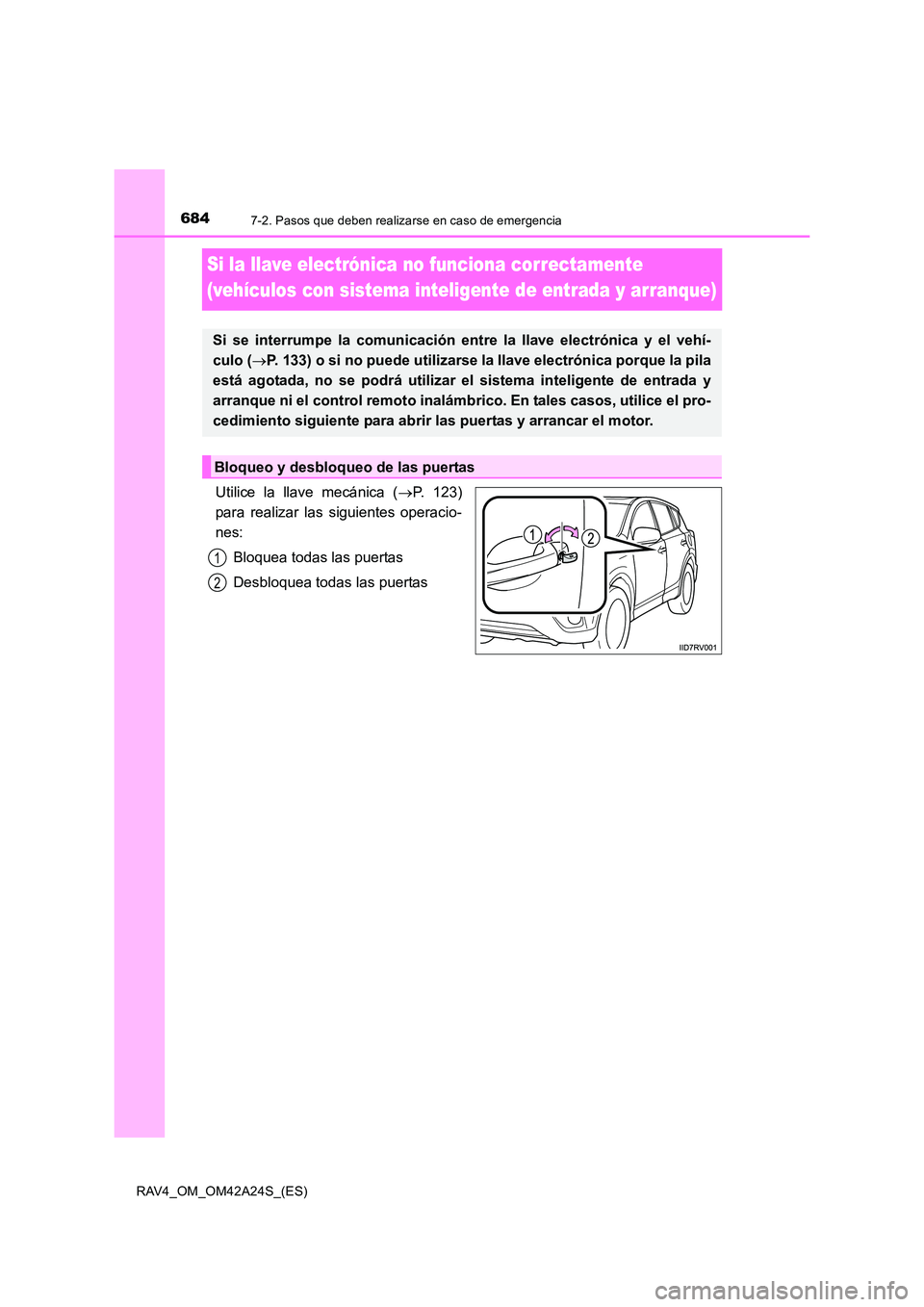

Si la llave electrónica no funciona correctamente
(vehículos con sistema inteligente de entrada y arranque)
Utilice la llave mecánica (→P. 123)
para realizar las siguientes operacio-
nes:
Bloquea todas las puertas
Desbloquea todas las puertas
Si se interrumpe la comunicación entre la llave electrónica y el vehí-
culo ( →P. 133) o si no puede utilizarse la llave electrónica porque la pila
está agotada, no se podrá utilizar el sistema inteligente de entrada y
arranque ni el control remoto inalámbrico. En tales casos, utilice el pro-
cedimiento siguiente para abrir las puertas y arrancar el motor.
Bloqueo y desbloqueo de las puertas
1
2

6857-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)

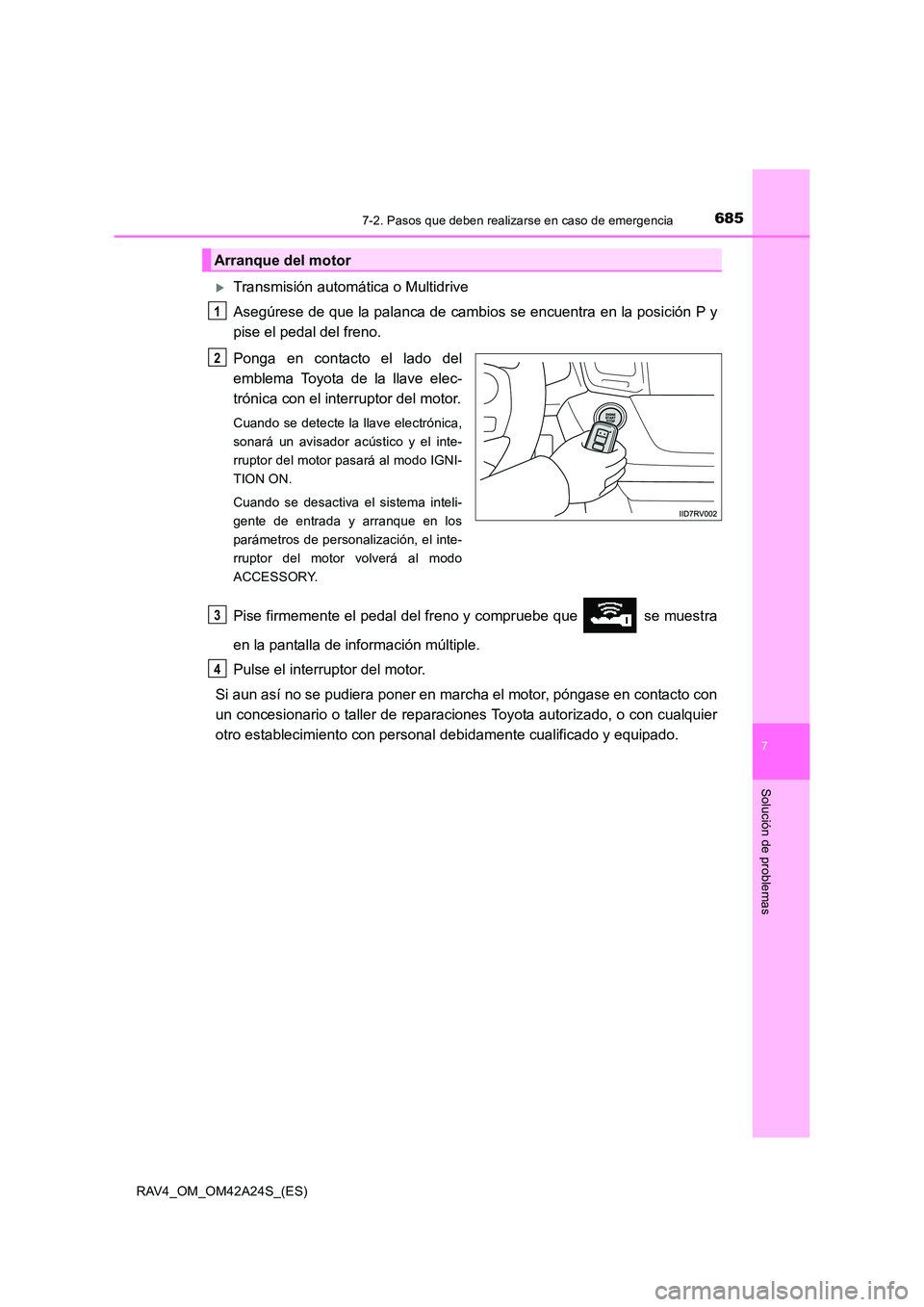

XTransmisión automática o Multidrive
Asegúrese de que la palanca de cambios se encuentra en la posición P y
pise el pedal del freno.
Ponga en contacto el lado del
emblema Toyota de la llave elec-
trónica con el interruptor del motor.
Cuando se detecte la llave electrónica,
sonará un avisador acústico y el inte-
rruptor del motor pasará al modo IGNI-
TION ON.
Cuando se desactiva el sistema inteli-
gente de entrada y arranque en los
parámetros de personalización, el inte-
rruptor del motor volverá al modo
ACCESSORY.
Pise firmemente el pedal del freno y compruebe que se muestra
en la pantalla de información múltiple.
Pulse el interruptor del motor.
Si aun así no se pudiera poner en marcha el motor, póngase en contacto con
un concesionario o taller de reparaciones Toyota autorizado, o con cualquier
otro establecimiento con personal debidamente cualificado y equipado.
Arranque del motor
1
2
3
4

6867-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

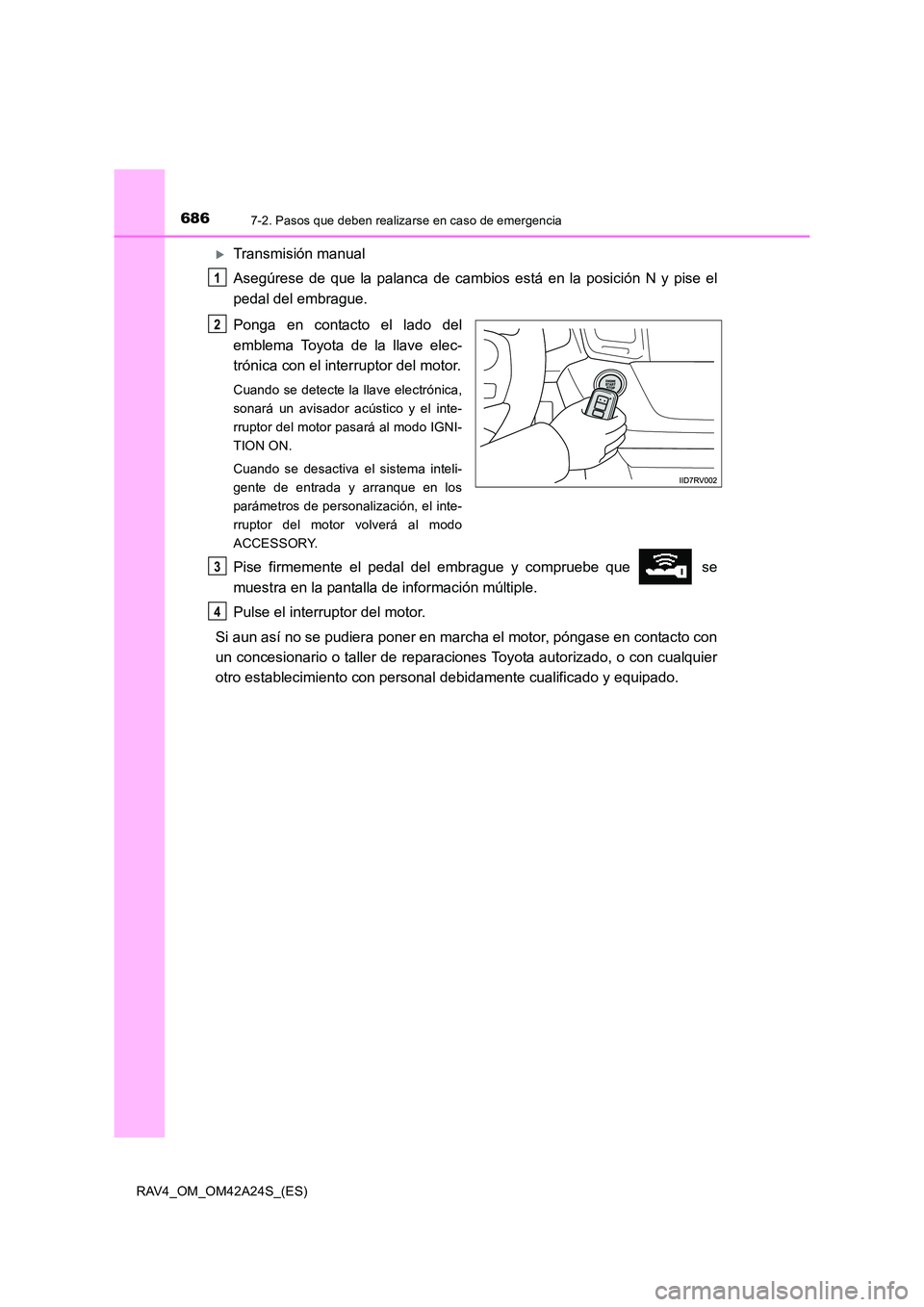

XTransmisión manual
Asegúrese de que la palanca de cambios está en la posición N y pise el
pedal del embrague.
Ponga en contacto el lado del
emblema Toyota de la llave elec-
trónica con el interruptor del motor.
Cuando se detecte la llave electrónica,
sonará un avisador acústico y el inte-
rruptor del motor pasará al modo IGNI-
TION ON.
Cuando se desactiva el sistema inteli-
gente de entrada y arranque en los
parámetros de personalización, el inte-
rruptor del motor volverá al modo
ACCESSORY.
Pise firmemente el pedal del embrague y compruebe que se
muestra en la pantalla de información múltiple.
Pulse el interruptor del motor.
Si aun así no se pudiera poner en marcha el motor, póngase en contacto con
un concesionario o taller de reparaciones Toyota autorizado, o con cualquier
otro establecimiento con personal debidamente cualificado y equipado.
1
2
3
4

6877-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)

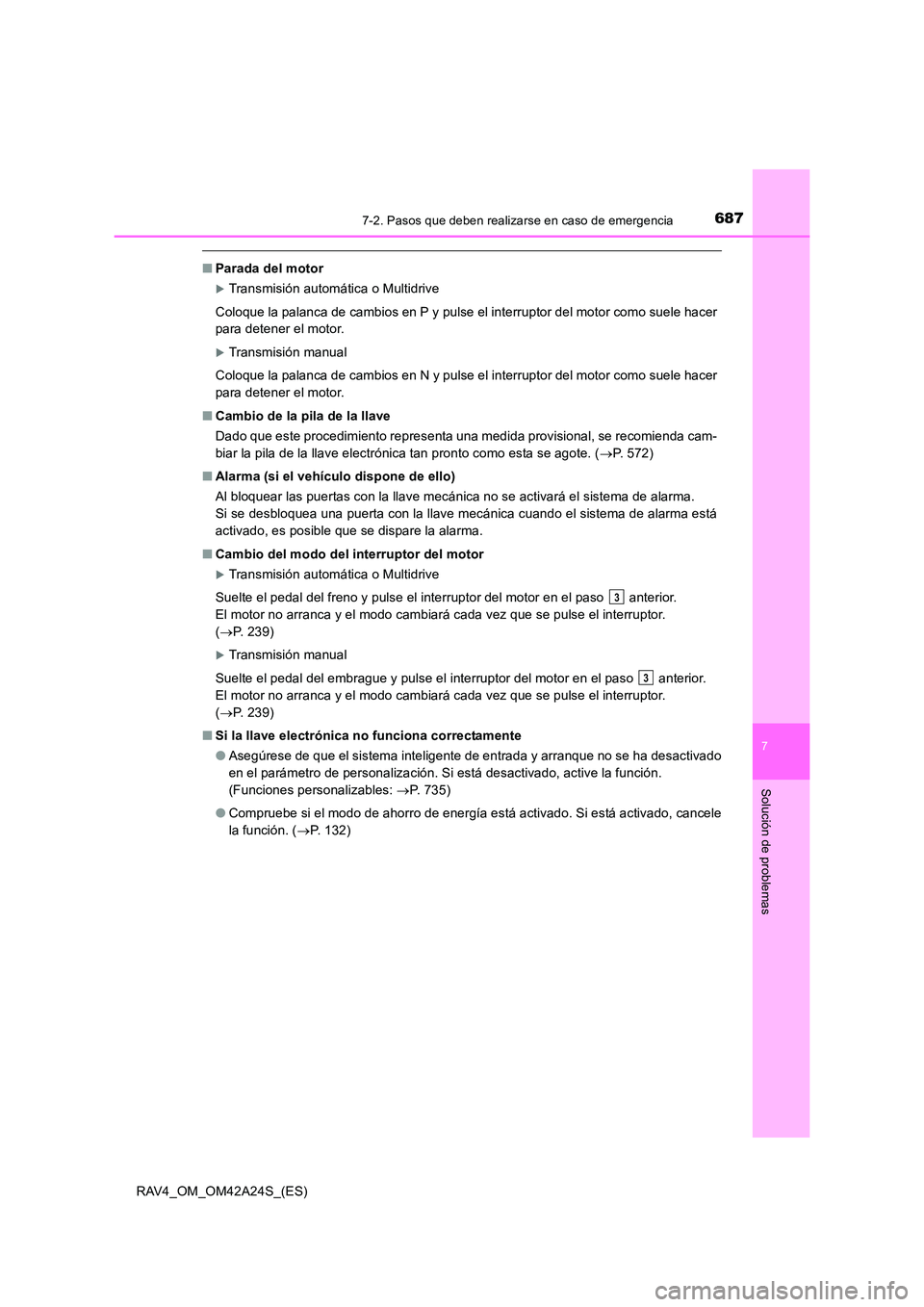

■Parada del motor
XTransmisión automática o Multidrive
Coloque la palanca de cambios en P y pulse el interruptor del motor como suele hacer
para detener el motor.
XTransmisión manual
Coloque la palanca de cambios en N y pulse el interruptor del motor como suele hacer
para detener el motor.
■ Cambio de la pila de la llave
Dado que este procedimiento representa una medida provisional, se recomienda cam-
biar la pila de la llave electrónica tan pronto como esta se agote. ( →P. 572)
■ Alarma (si el vehículo dispone de ello)
Al bloquear las puertas con la llave mecánica no se activará el sistema de alarma.
Si se desbloquea una puerta con la llave mecánica cuando el sistema de alarma está
activado, es posible que se dispare la alarma.
■ Cambio del modo del interruptor del motor
XTransmisión automática o Multidrive
Suelte el pedal del freno y pulse el interruptor del motor en el paso anterior.
El motor no arranca y el modo cambiará cada vez que se pulse el interruptor.
( → P. 239)
XTransmisión manual
Suelte el pedal del embrague y pulse el interruptor del motor en el paso anterior.
El motor no arranca y el modo cambiará cada vez que se pulse el interruptor.
( → P. 239)
■ Si la llave electrónica no funciona correctamente
●Asegúrese de que el sistema inteligente de entrada y arranque no se ha desactivado
en el parámetro de personalización. Si está desactivado, active la función.
(Funciones personalizables: →P. 735)
● Compruebe si el modo de ahorro de energía está activado. Si está activado, cancele
la función. ( →P. 132)
3
3

6887-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

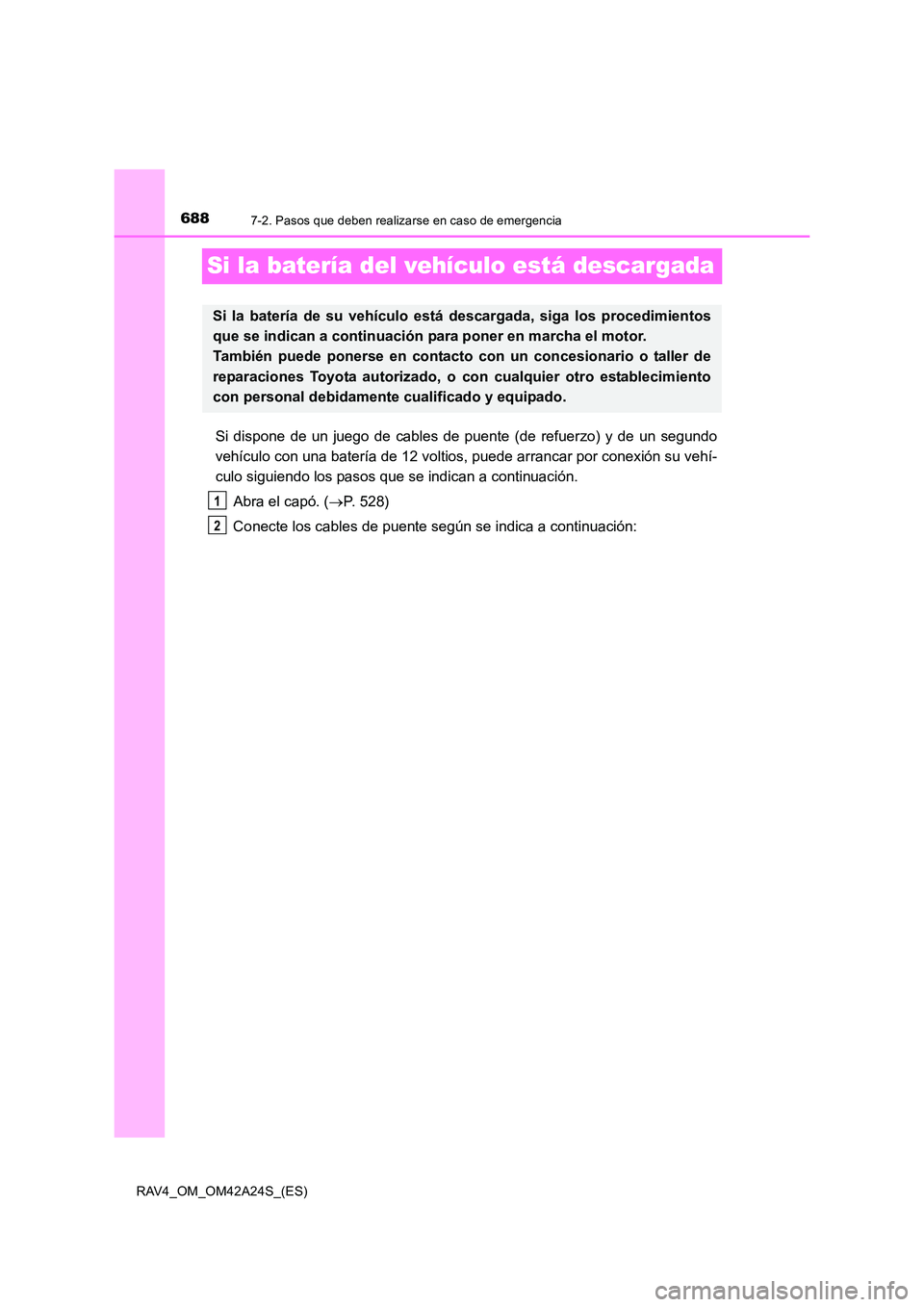

Si la batería del vehículo está descargada
Si dispone de un juego de cables de puente (de refuerzo) y de un segundo
vehículo con una batería de 12 voltios, puede arrancar por conexión su vehí-
culo siguiendo los pasos que se indican a continuación.Abra el capó. ( →P. 528)
Conecte los cables de puente según se indica a continuación:
Si la batería de su vehículo está descargada, siga los procedimientos
que se indican a continuación para poner en marcha el motor.
También puede ponerse en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento
con personal debidamente cualificado y equipado.
1
2

6897-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A24S_(ES)

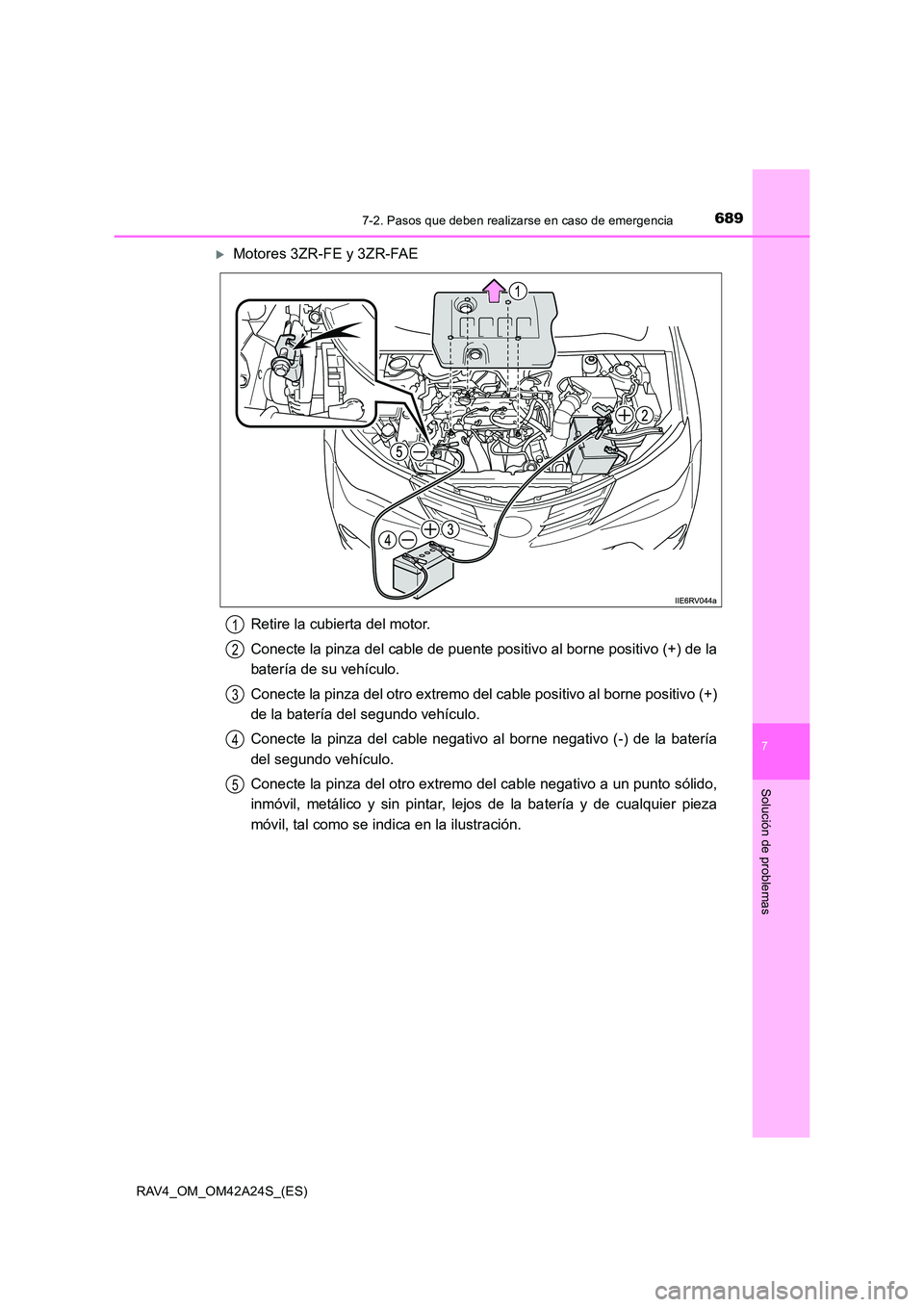

XMotores 3ZR-FE y 3ZR-FAERetire la cubierta del motor.
Conecte la pinza del cable de puente positivo al borne positivo (+) de la
batería de su vehículo.
Conecte la pinza del otro extremo del cable positivo al borne positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable negativo al borne negativo (-) de la batería
del segundo vehículo.
Conecte la pinza del otro extremo del cable negativo a un punto sólido,
inmóvil, metálico y sin pintar, lejos de la batería y de cualquier pieza
móvil, tal como se indica en la ilustración.
1
2
3
4
5

6907-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A24S_(ES)

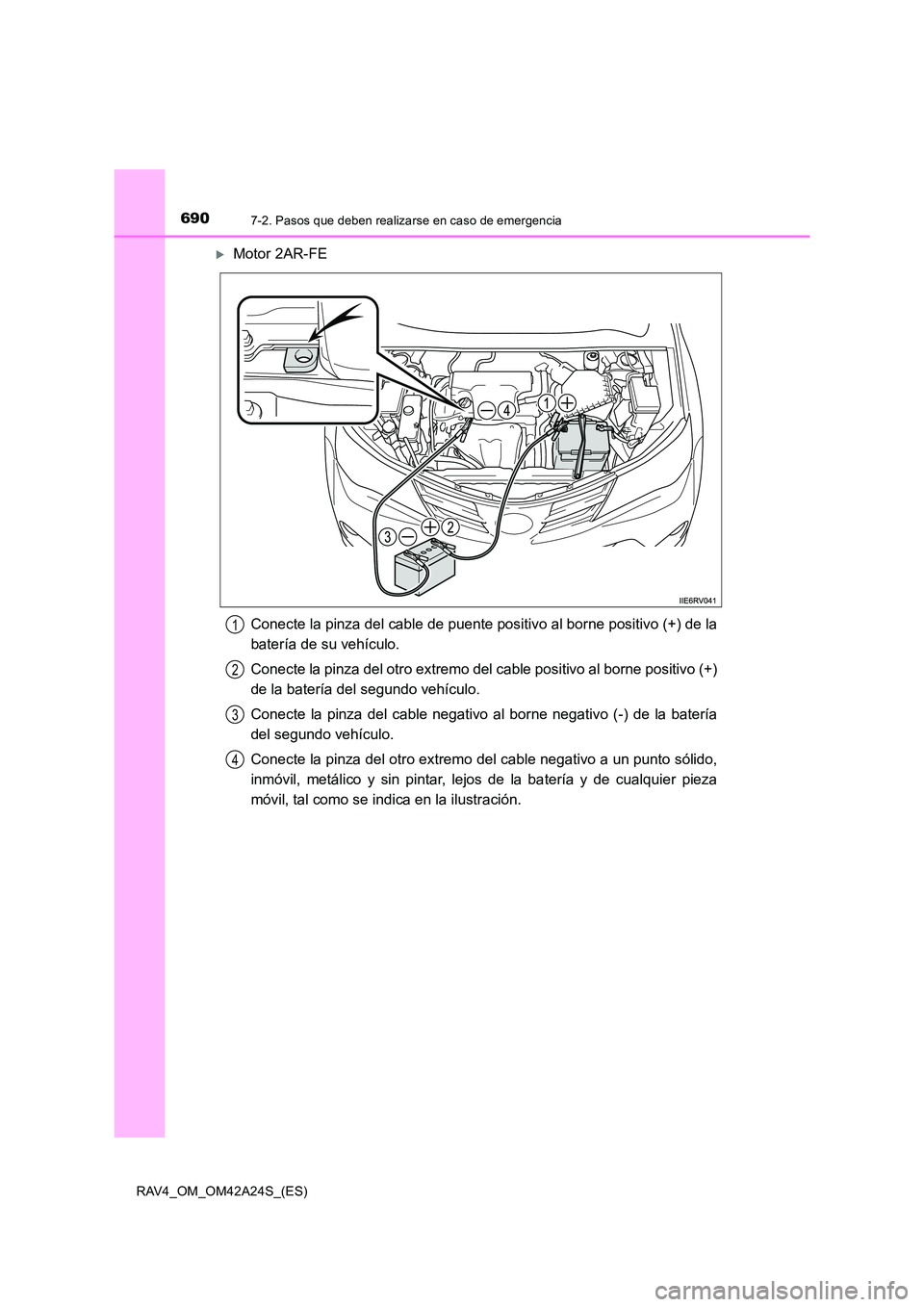

XMotor 2AR-FEConecte la pinza del cable de puente positivo al borne positivo (+) de la
batería de su vehículo.
Conecte la pinza del otro extremo del cable positivo al borne positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable negativo al borne negativo (-) de la batería
del segundo vehículo.
Conecte la pinza del otro extremo del cable negativo a un punto sólido,
inmóvil, metálico y sin pintar, lejos de la batería y de cualquier pieza
móvil, tal como se indica en la ilustración.
1
2
3
4
