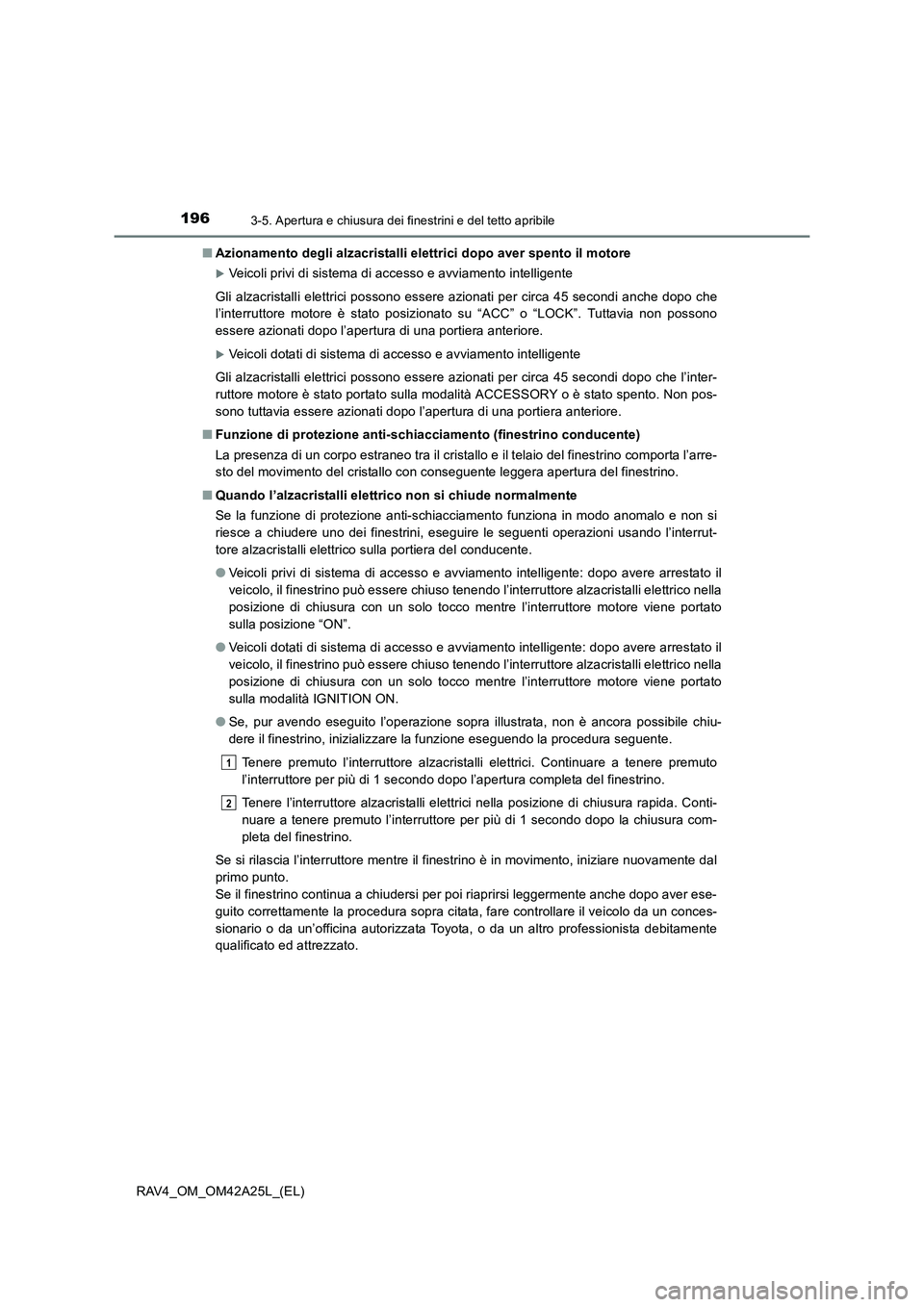

1963-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42A25L_(EL)■
Azionamento degli alzacristalli elettrici dopo aver spento il motore
XVeicoli privi di sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi anche dopo che
l’interruttore motore è stato posizionato su “ACC” o “LOCK”. Tuttavia non possono
essere azionati dopo l’apertura di una portiera anteriore.
XVeicoli dotati di sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi dopo che l’inter-
ruttore motore è stato portato sulla modalità ACCESSORY o è stato spento. Non pos-
sono tuttavia essere azionati dopo l’apertura di una portiera anteriore.
■ Funzione di protezione anti-schiacciamento (finestrino conducente)
La presenza di un corpo estraneo tra il cristallo e il telaio del finestrino comporta l’arre-
sto del movimento del cristallo con conseguente leggera apertura del finestrino.
■ Quando l’alzacristalli elettrico non si chiude normalmente
Se la funzione di protezione anti-schiacciamento funziona in modo anomalo e non si
riesce a chiudere uno dei finestrini, eseguire le seguenti operazioni usando l’interrut-
tore alzacristalli elettrico sulla portiera del conducente.
●Veicoli privi di sistema di accesso e avviamento intelligente: dopo avere arrestato il
veicolo, il finestrino può essere chiuso tenendo l’interruttore alzacristalli elettrico nella
posizione di chiusura con un solo tocco mentre l’interruttore motore viene portato
sulla posizione “ON”.
● Veicoli dotati di sistema di accesso e avviamento intelligente: dopo avere arrestato il
veicolo, il finestrino può essere chiuso tenendo l’interruttore alzacristalli elettrico nella
posizione di chiusura con un solo tocco mentre l’interruttore motore viene portato
sulla modalità IGNITION ON.
● Se, pur avendo eseguito l’operazione sopra illustrata, non è ancora possibile chiu-
dere il finestrino, inizializzare la funzione eseguendo la procedura seguente.
Tenere premuto l’interruttore alzacristalli elettrici. Continuare a tenere premuto
l’interruttore per più di 1 secondo dopo l’apertura completa del finestrino.
Tenere l’interruttore alzacristalli elettrici nella posizione di chiusura rapida. Conti-
nuare a tenere premuto l’interruttore per più di 1 secondo dopo la chiusura com-
pleta del finestrino.
Se si rilascia l’interruttore mentre il finestrino è in movimento, iniziare nuovamente dal
primo punto.
Se il finestrino continua a chiudersi per poi riaprirsi leggermente anche dopo aver ese-
guito correttamente la procedura sopra citata, fare controllare il veicolo da un conces-
sionario o da un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
1
2

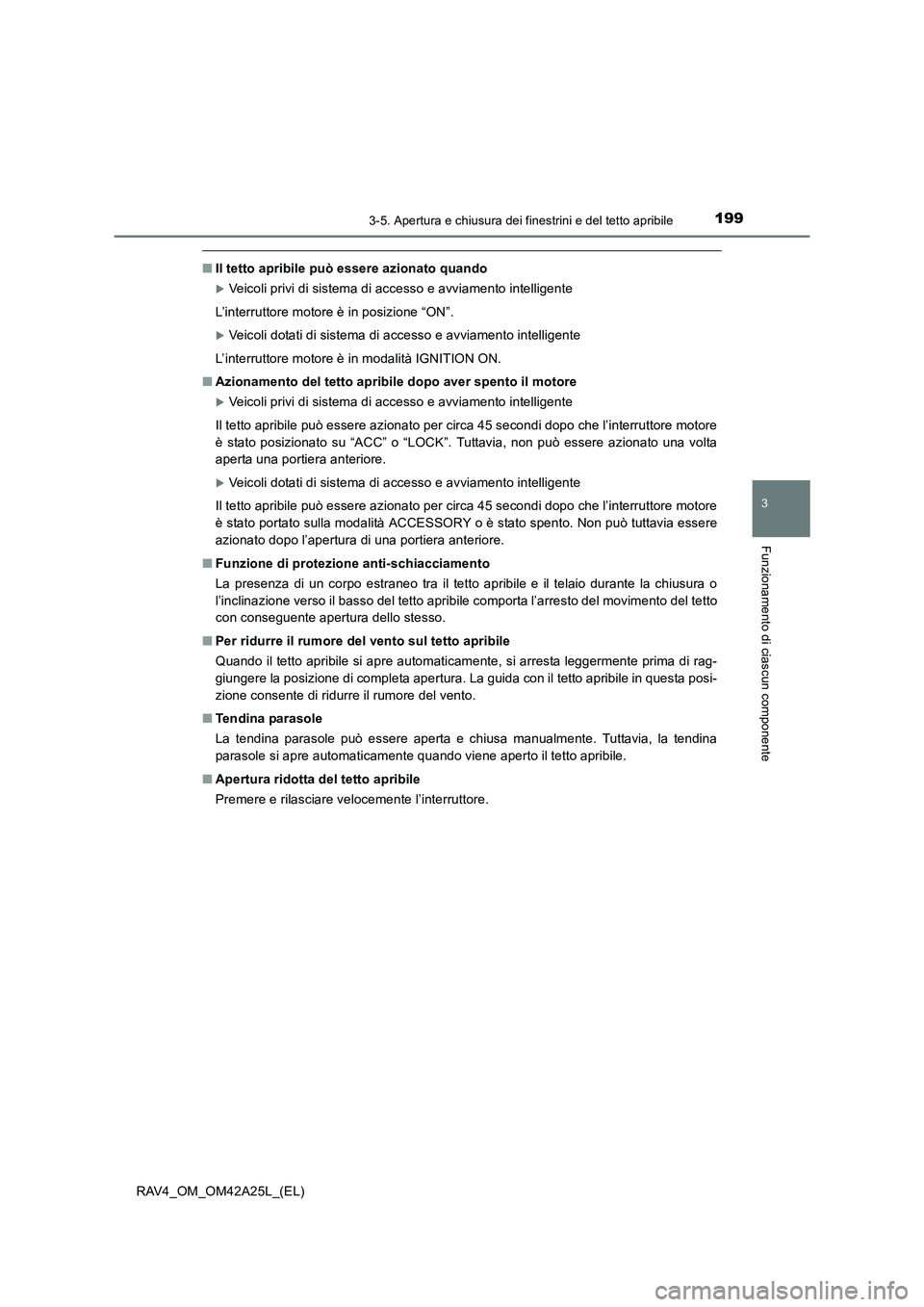

1993-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
RAV4_OM_OM42A25L_(EL)
■Il tetto apribile può essere azionato quando
XVeicoli privi di sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli dotati di sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Azionamento del tetto apribile dopo aver spento il motore
XVeicoli privi di sistema di accesso e avviamento intelligente
Il tetto apribile può essere azionato per circa 45 secondi dopo che l’interruttore motore
è stato posizionato su “ACC” o “LOCK”. Tuttavia, non può essere azionato una volta
aperta una portiera anteriore.
XVeicoli dotati di sistema di accesso e avviamento intelligente
Il tetto apribile può essere azionato per circa 45 secondi dopo che l’interruttore motore
è stato portato sulla modalità ACCESSORY o è stato spento. Non può tuttavia essere
azionato dopo l’apertura di una portiera anteriore.
■ Funzione di protezione anti-schiacciamento
La presenza di un corpo estraneo tra il tetto apribile e il telaio durante la chiusura o
l’inclinazione verso il basso del tetto apribile comporta l’arresto del movimento del tetto
con conseguente apertura dello stesso.
■ Per ridurre il rumore del vento sul tetto apribile
Quando il tetto apribile si apre automaticamente, si arresta leggermente prima di rag-
giungere la posizione di completa apertura. La guida con il tetto apribile in questa posi-
zione consente di ridurre il rumore del vento.
■ Tendina parasole
La tendina parasole può essere aperta e chiusa manualmente. Tuttavia, la tendina
parasole si apre automaticamente quando viene aperto il tetto apribile.
■ Apertura ridotta del tetto apribile
Premere e rilasciare velocemente l’interruttore.

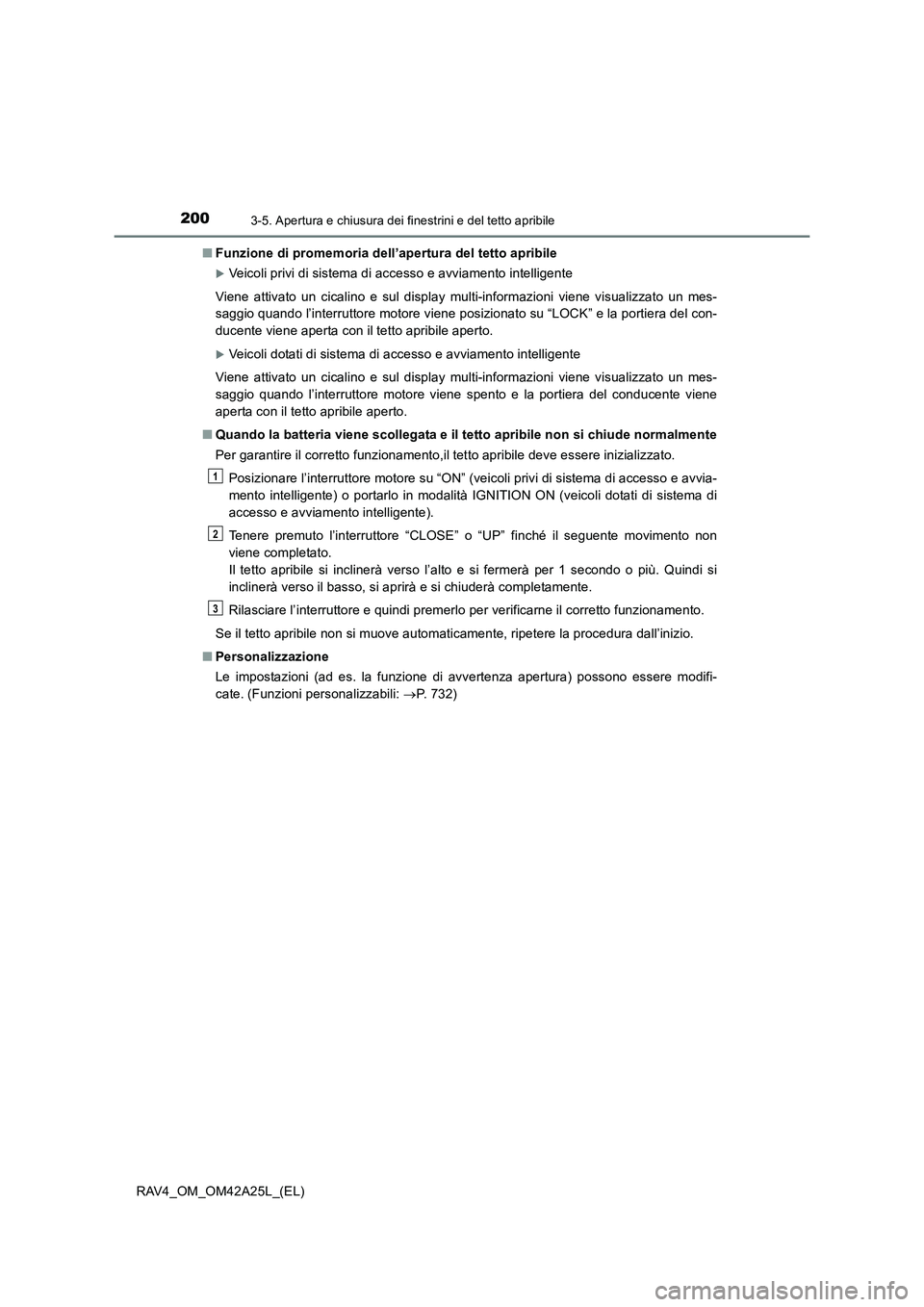

2003-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42A25L_(EL)■
Funzione di promemoria dell’apertura del tetto apribile
XVeicoli privi di sistema di accesso e avviamento intelligente
Viene attivato un cicalino e sul display multi-informazioni viene visualizzato un mes-
saggio quando l’interruttore motore viene posizionato su “LOCK” e la portiera del con-
ducente viene aperta con il tetto apribile aperto.
XVeicoli dotati di sistema di accesso e avviamento intelligente
Viene attivato un cicalino e sul display multi-informazioni viene visualizzato un mes-
saggio quando l’interruttore motore viene spento e la portiera del conducente viene
aperta con il tetto apribile aperto.
■ Quando la batteria viene scollegata e il tetto apribile non si chiude normalmente
Per garantire il corretto funzionamento,il tetto apribile deve essere inizializzato.
Posizionare l’interruttore motore su “ON” (veicoli privi di sistema di accesso e avvia-
mento intelligente) o portarlo in modalità IGNITION ON (veicoli dotati di sistema di
accesso e avviamento intelligente).
Tenere premuto l’interruttore “CLOSE” o “UP” finché il seguente movimento non
viene completato.
Il tetto apribile si inclinerà verso l’alto e si fermerà per 1 secondo o più. Quindi si
inclinerà verso il basso, si aprirà e si chiuderà completamente.
Rilasciare l’interruttore e quindi premerlo per verificarne il corretto funzionamento.
Se il tetto apribile non si muove automaticamente, ripetere la procedura dall’inizio.
■ Personalizzazione
Le impostazioni (ad es. la funzione di avvertenza apertura) possono essere modifi-
cate. (Funzioni personalizzabili: →P. 732)
1
2
3

2054-1. Prima di mettersi alla guida
4
Guida
RAV4_OM_OM42A25L_(EL)
XCambio automatico o Multidrive
Con la leva del cambio su D, premere il pedale del freno.
Portare la leva del cambio su P. (→P. 245, 261, 252)
Inserire il freno di stazionamento. ( →P. 275)
Veicoli privi di sistema di accesso e avviamento intelligente:
portare l’interruttore motore in posizione “LOCK” per arrestare il motore.
Veicoli dotati di sistema di accesso e avviamento intelligente:
premere l’interruttore motore per arrestare il motore.
Bloccare la portiera dopo essersi accertati di avere con sé la chiave.
Se si parcheggia su una pendenza, bloccare le ruote secondo necessità.
XCambio manuale
Tenendo premuto il pedale della friz ione, premere il pedale del freno.
Portare la leva del cambio su N. ( →P. 269)
Inserire il freno di stazionamento. ( →P. 275)
Se si parcheggia su una pendenza, portare la leva del cambio su 1 o R a
seconda del caso.
Veicoli privi di sistema di accesso e avviamento intelligente:
portare l’interruttore motore in posizione “LOCK” per arrestare il motore.
Veicoli dotati di sistema di accesso e avviamento intelligente:
Premere l’interruttore motore per spegnere il motore.
Bloccare la portiera dopo essersi accertati di avere con sé la chiave.
Se si parcheggia su una pendenza, bloccare le ruote secondo necessità.
Parcheggio del veicolo
1
2
3
4
5
1
2
3
4
5

2344-2. Procedure di guida
RAV4_OM_OM42A25L_(EL)
“LOCK”
Il volante è bloccato e la chiave può
essere rimossa. (Veicoli con cambio
automatico o Multidrive: la chiave può
essere rimossa solo quando la leva del
cambio è su P).
“ACC”
È possibile utilizzare alcuni componenti
elettrici quali l’impianto audio.
“ON”
È possibile utilizzare tutti i componenti
elettrici.
“START”
Per avviare il motore.
Cambio di posizione dell’interruttore motore
1
2
3
4

2354-2. Procedure di guida
4
Guida
RAV4_OM_OM42A25L_(EL)
■Rotazione della chiave da “ACC” a “LOCK”
Portare la leva del cambio su P (cambio automatico o Multidrive) o su N (cambio
manuale). ( →P. 245, 261, 252, 269).
■ Se il motore non si avvia
Il dispositivo immobilizzatore del motore potrebbe non essere stato disinserito.
(→ P. 8 7 )
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro profes-
sionista debitamente qualificato ed attrezzato.
■ Quando non è possibile disattivare il bloccasterzo
■ Funzione di avvertenza chiave
Se si apre la portiera del conducente con l’interruttore motore in posizione “LOCK” o
su “ACC”, un cicalino suona per ricordare al conducente di rimuovere la chiave.Inserire la chiave e portarla sulla posizione
“LOCK”.
All’avviamento del motore, l’interruttore motore
potrebbe dare l’impressione di essere bloccato
in posizione “LOCK”. Per sbloccarlo, ruotare la
chiave mentre si gira leggermente il volante a
destra e a sinistra.
1
2

2364-2. Procedure di guida
RAV4_OM_OM42A25L_(EL)
ATTENZIONE
■Quando si avvia il motore
Avviare sempre il motore solo mentre si è seduti sul sedile del conducente. Non pre-
mere in nessun caso il pedale dell’acceleratore durante l’avviamento del motore.
Questo potrebbe causare incidenti con il rischio di lesioni gravi o persino mortali.
■ Precauzioni durante la guida
Non portare l’interruttore motore in posizione “LOCK” durante la guida. Se, in una
situazione di emergenza, si deve spegnere il motore col veicolo in movimento, por-
tare l’interruttore motore solo in posizione “ACC” per spegnere il motore. Se si spe-
gne il motore mentre si guida si può causare un incidente. ( →P. 609)
NOTA
■ Per evitare l’esaurimento della batteria
Non lasciare l’interruttore motore in posizione “ACC” o “ON” per lunghi periodi se il
motore non è avviato.
■ Quando si avvia il motore
●Non insistere sull’avviamento motore per più di 30 secondi alla volta. Ciò potrebbe
causare il surriscaldamento del motorino d’avviamento e del cablaggio elettrico.
● Evitare di sollecitare il motore a freddo.
● Se risultasse difficile avviare il motore, o se questo andasse frequentemente in
stallo, fare controllare immediatamente il veicolo da un concessionario o un’officina
autorizzata Toyota, o da un altro professionista debitamente qualificato ed attrez-
zato.

2834-3. Uso delle luci e dei tergicristalli
4
Guida
RAV4_OM_OM42A25L_(EL)
Questo sistema permette l’accensione per 30 secondi dei fari e delle luci di
posizione anteriori quando si porta l’interruttore motore in posizione “LOCK”
(veicoli privi di sistema di accesso e avviamento intelligente) o lo si spegne
(veicoli dotati di sistema di accesso e avviamento intelligente).
Tirare la leva verso di sé e rilasciarla
con l’interruttore luci su o
dopo aver portato l’interruttore motore
in posizione “LOCK” (veicoli privi di
sistema di accesso e avviamento
intelligente) o averlo spento (veicoli
dotati di sistema di accesso e avvia-
mento intelligente).
Tirare la leva verso di sé e rilasciarla
nuovamente per spegnere le luci.
Sistema “Accompagnami a casa” (se in dotazione)

2844-3. Uso delle luci e dei tergicristalli
RAV4_OM_OM42A25L_(EL)
■Sistema luci diurne
Per migliorare la visibilità del veicolo per gli altri conducenti, le luci di posizione ante-
riori si accendono automaticamente (con un’intensità maggiore) ogni volta che il
motore viene avviato e si disinserisce il freno di stazionamento. Le luci diurne non
sono concepite per l’uso notturno.
■ Sensore di controllo dei fari (se in dotazione)
■ Sistema di spegnimento automatico luci
XTip o A
● Quando l’interruttore delle luci è su o :
i fari e i fendinebbia anteriori si spengono dopo aver portato l’interruttore motore in
posizione “LOCK” (veicoli privi di sistema di accesso e avviamento intelligente) o
averlo spento (veicoli dotati di sistema di accesso e avviamento intelligente).
● Quando l’interruttore delle luci è su AUTO:
le luci si spengono dopo aver portato l’interruttore motore in posizione “LOCK” (vei-
coli privi di sistema di accesso e avviamento intelligente) o averlo spento (veicoli
dotati di sistema di accesso e avviamento intelligente).
XTip o B
I fari e i fendinebbia anteriori si spengono dopo aver portato l’interruttore motore in
posizione “LOCK” (veicoli privi di sistema di accesso e avviamento intelligente) o
averlo spento (veicoli dotati di sistema di accesso e avviamento intelligente).
Per riaccendere le luci, portare l’interruttore motore in posizione “ON” (veicoli privi di
sistema di accesso e avviamento intelligente) o in modalità IGNITION ON (veicoli
dotati di sistema di accesso e avviamento intelligente), o spegnere una volta l’interrut-
tore luci per poi riportarlo su o . Il sensore potrebbe non funzionare corretta-
mente se si appoggiano oggetti su di esso o se
si fissano al parabrezza articoli che lo possano
oscurare.
Ciò interferisce con la capacità del sensore di
rilevare l’intensità della luce ambiente con con-
seguente funzionamento anomalo del sistema
automatico dei fari.

2854-3. Uso delle luci e dei tergicristalli
4
Guida
RAV4_OM_OM42A25L_(EL)■
Cicalino luci accese
XVeicoli privi di sistema di accesso e avviamento intelligente
Un cicalino suona quando l’interruttore motore viene portato in posizione “LOCK”, la
chiave viene rimossa e la portiera del conducente viene aperta mentre le luci sono
accese.
XVeicoli dotati di sistema di accesso e avviamento intelligente
Un cicalino suona quando l’interruttore motore viene spento e la portiera del condu-
cente viene aperta mentre le luci sono accese.
■ Sistema di livellamento automatico dei fari (se in dotazione)
L’inclinazione dei fari viene regolata automaticamente in base al numero di passeggeri
e alla condizione di carico del veicolo per assicurare che i fari non causino disturbo ad
altri utenti stradali.
■ Personalizzazione
Le impostazioni (ad es. la sensibilità del sensore luci) possono essere modificate.
(Funzioni personalizzabili: →P. 732)
NOTA
■ Per evitare l’esaurimento della batteria
Non lasciare le luci accese più del necessario quando il motore è spento.
