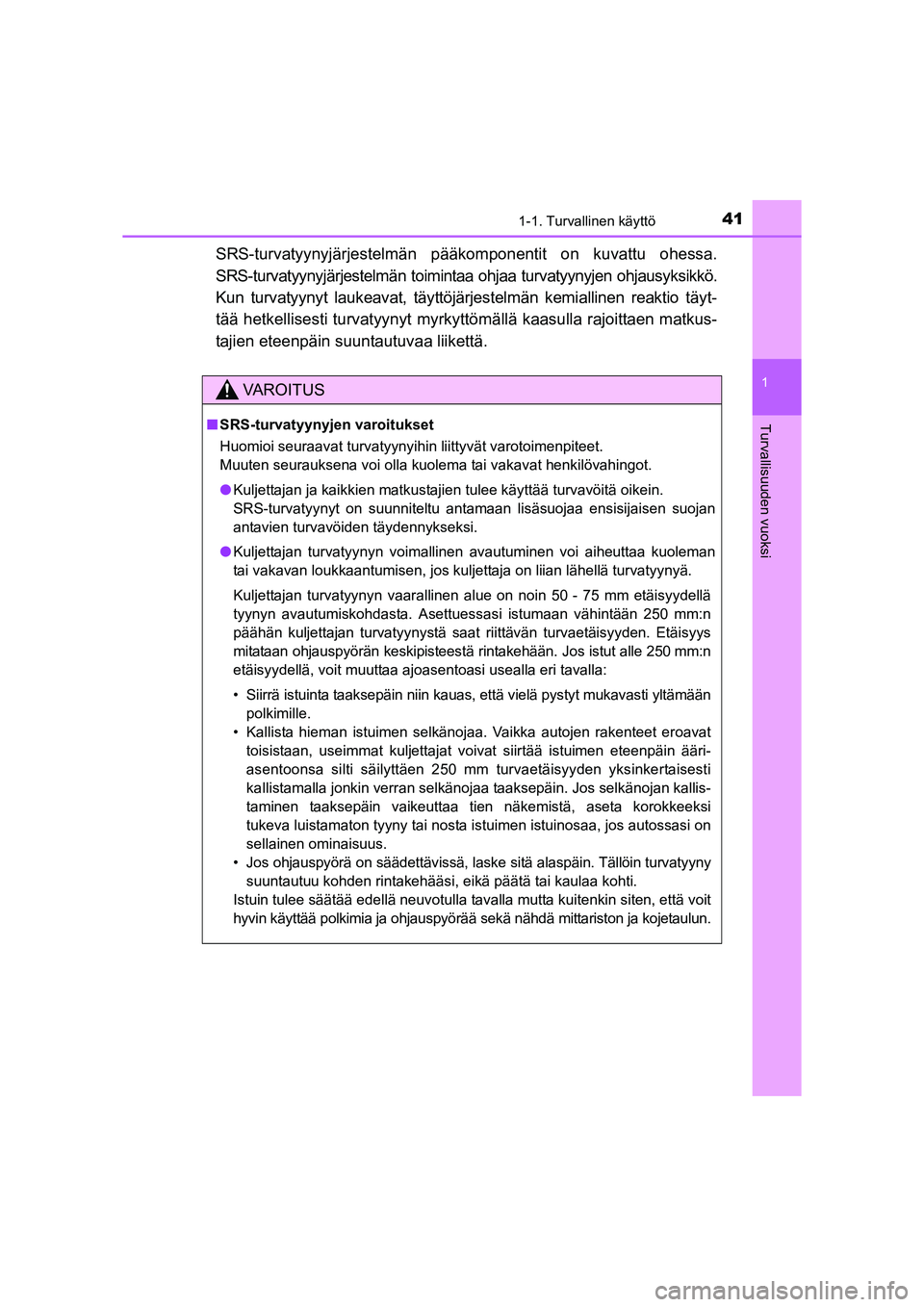

411-1. Turvallinen käyttö
1
OM42A21FI
Turvallisuuden vuoksi
SRS-turvatyynyjärjestelmän pääkomponentit on kuvattu ohessa.
SRS-turvatyynyjärjestelmän toimin taa ohjaa turvatyynyjen ohjausyksikkö.
Kun turvatyynyt laukeavat, täyttöjärj estelmän kemiallinen reaktio täyt-
tää hetkellisesti turvatyynyt myrkyttömällä kaasulla rajoittaen matkus-
tajien eteenpäin suuntautuvaa liikettä.
VAROITUS
■ SRS-turvatyynyjen varoitukset
Huomioi seuraavat turvatyynyihin liittyvät varotoimenpiteet.
Muuten seurauksena voi olla kuolema tai vakavat henkilövahingot.
● Kuljettajan ja kaikkien matkustajien tulee käyttää turvavöitä oikein.
SRS-turvatyynyt on suunniteltu antamaan lisäsuojaa ensisijaisen suojan
antavien turvavöiden täydennykseksi.
● Kuljettajan turvatyynyn voimallinen avautuminen voi aiheuttaa kuoleman
tai vakavan loukkaantumisen, jos kuljettaja on liian lähellä turvatyynyä.
Kuljettajan turvatyynyn vaarallinen alue on noin 50 - 75 mm etäisyydellä
tyynyn avautumiskohdasta. Asettuessasi istumaan vähintään 250 mm:n
päähän kuljettajan turvatyynystä saat riittävän turvaetäisyyden. Etäisyys
mitataan ohjauspyörän keskipisteestä rintakehään. Jos istut alle 250 mm:n
etäisyydellä, voit muuttaa ajoasentoasi usealla eri tavalla:
• Siirrä istuinta taaksepäin niin kauas, että vielä pystyt mukavasti yltämään
polkimille.
• Kallista hieman istuimen selkänojaa. Vaikka autojen rakenteet eroavat toisistaan, useimmat kuljettajat voivat siirtää istuimen eteenpäin ääri-
asentoonsa silti säilyttäen 250 mm turvaetäisyyden yksinkertaisesti
kallistamalla jonkin verran selkänojaa taaksepäin. Jos selkänojan kallis-
taminen taaksepäin vaikeuttaa tien näkemistä, aseta korokkeeksi
tukeva luistamaton tyyny tai nosta istuimen istuinosaa, jos autossasi on
sellainen ominaisuus.
• Jos ohjauspyörä on säädettävissä, laske sitä alaspäin. Tällöin turvatyyny suuntautuu kohden rintakehääsi, eikä päätä tai kaulaa kohti.
Istuin tulee säätää edellä neuvotulla tavalla mutta kuitenkin siten, että voit
hyvin käyttää polkimia ja ohjauspyörää sekä nähdä mittariston ja kojetaulun.
OM42A21FI.book Page 41 Frid ay, January 30, 2015 4:52 PM

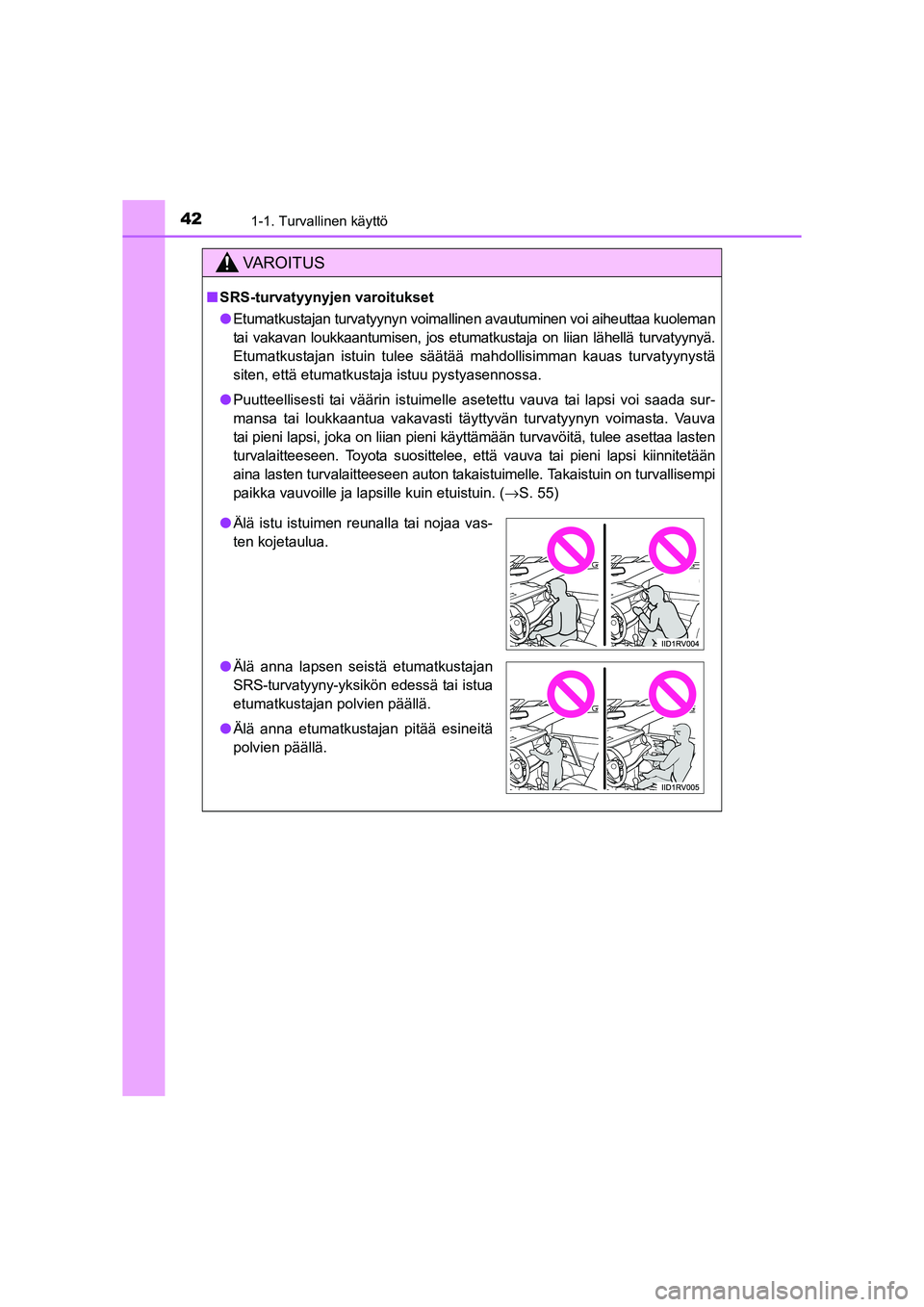

421-1. Turvallinen käyttö
OM42A21FI
VAROITUS
■SRS-turvatyynyjen varoitukset
● Etumatkustajan turvatyynyn voimalli nen avautuminen voi aiheuttaa kuoleman
tai vakavan loukkaantumisen, jos etumatkustaja on liian lähellä turvatyynyä.
Etumatkustajan istuin tulee säätää mahdollisimman kauas turvatyynystä
siten, että etumatkustaja istuu pystyasennossa.
● Puutteellisesti tai väärin istuimelle asetettu vauva tai lapsi voi saada sur-
mansa tai loukkaantua vakavasti täyttyvän turvatyynyn voimasta. Vauva
tai pieni lapsi, joka on liian pieni käyttämään turvavöitä, tulee asettaa lasten
turvalaitteeseen. Toyota suosittelee, että vauva tai pieni lapsi kiinnitetään
aina lasten turvalaitteeseen auton takaistuimelle. Takaistuin on turvallisempi
paikka vauvoille ja lapsille kuin etuistuin. ( →S. 55)
●Älä istu istuimen reunalla tai nojaa vas-
ten kojetaulua.
● Älä anna lapsen seistä etumatkustajan
SRS-turvatyyny-yksikön edessä tai istua
etumatkustajan polvien päällä.
● Älä anna etumatkustajan pitää esineitä
polvien päällä.
OM42A21FI.book Page 42 Frid ay, January 30, 2015 4:52 PM

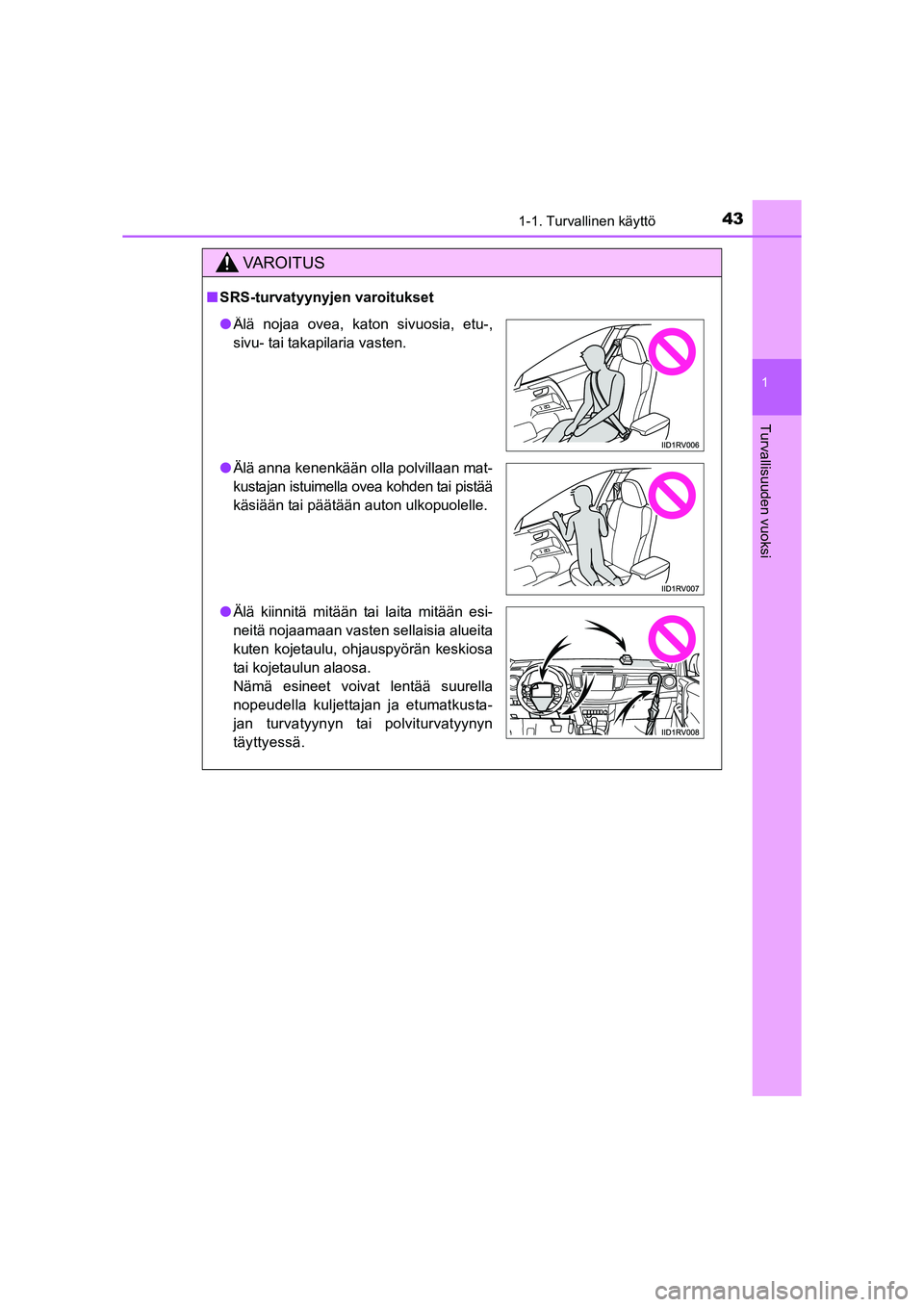

431-1. Turvallinen käyttö
1
OM42A21FI
Turvallisuuden vuoksi
VAROITUS
■SRS-turvatyynyjen varoitukset
●Älä nojaa ovea, katon sivuosia, etu-,
sivu- tai takapilaria vasten.
● Älä anna kenenkään olla polvillaan mat-
kustajan istuimella ovea kohden tai pistää
käsiään tai päätään auton ulkopuolelle.
● Älä kiinnitä mitään tai laita mitään esi-
neitä nojaamaan vasten sellaisia alueita
kuten kojetaulu, ohjauspyörän keskiosa
tai kojetaulun alaosa.
Nämä esineet voivat lentää suurella
nopeudella kuljettajan ja etumatkusta-
jan turvatyynyn tai polviturvatyynyn
täyttyessä.
OM42A21FI.book Page 43 Frid ay, January 30, 2015 4:52 PM

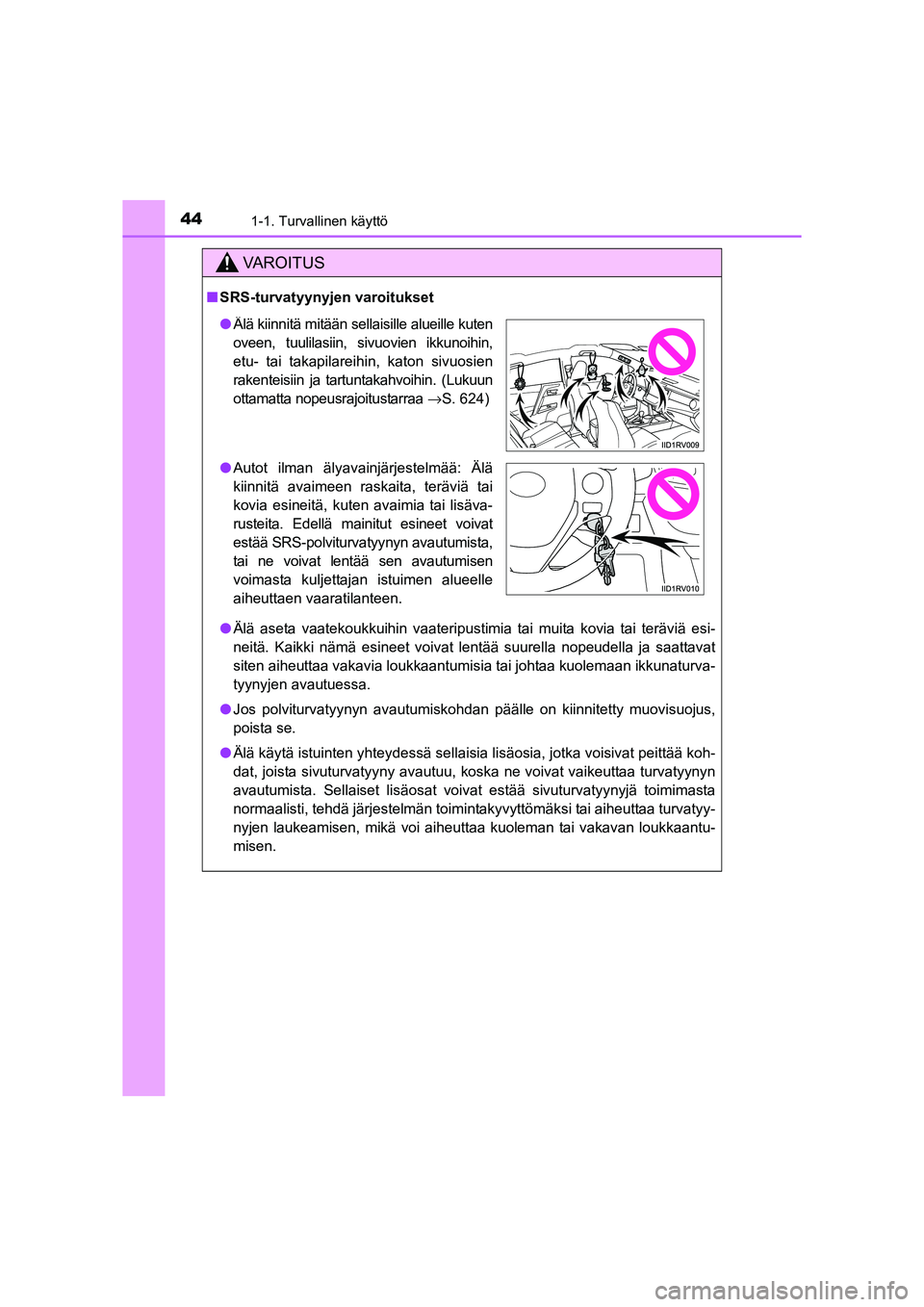

441-1. Turvallinen käyttö
OM42A21FI
VAROITUS
■SRS-turvatyynyjen varoitukset
● Älä aseta vaatekoukkuihin vaateripustimia tai muita kovia tai teräviä esi-
neitä. Kaikki nämä esineet voivat lentää suurella nopeudella ja saattavat
siten aiheuttaa vakavia loukkaantumisia tai johtaa kuolemaan ikkunaturva-
tyynyjen avautuessa.
● Jos polviturvatyynyn avautumiskohdan päälle on kiinnitetty muovisuojus,
poista se.
● Älä käytä istuinten yhteydessä sellaisia lisäosia, jotka voisivat peittää koh-
dat, joista sivuturvatyyny avautuu, koska ne voivat vaikeuttaa turvatyynyn
avautumista. Sellaiset lisäosat voivat estää sivuturvatyynyjä toimimasta
normaalisti, tehdä järjestelmän toimintakyvyttömäksi tai aiheuttaa turvatyy-
nyjen laukeamisen, mikä voi aiheuttaa kuoleman tai vakavan loukkaantu-
misen.
●Älä kiinnitä mitään sellaisille alueille kuten
oveen, tuulilasiin, si vuovien ikkunoihin,
etu- tai takapilareihin, katon sivuosien
rakenteisiin ja tartuntakahvoihin. (Lukuun
ottamatta nopeusrajoitustarraa →S. 624)
● Autot ilman älyavainjärjestelmää: Älä
kiinnitä avaimeen raskaita, teräviä tai
kovia esineitä, kuten avaimia tai lisäva-
rusteita. Edellä mainitut esineet voivat
estää SRS-polviturvatyynyn avautumista,
tai ne voivat lentää sen avautumisen
voimasta kuljettajan istuimen alueelle
aiheuttaen vaaratilanteen.
OM42A21FI.book Page 44 Frid ay, January 30, 2015 4:52 PM

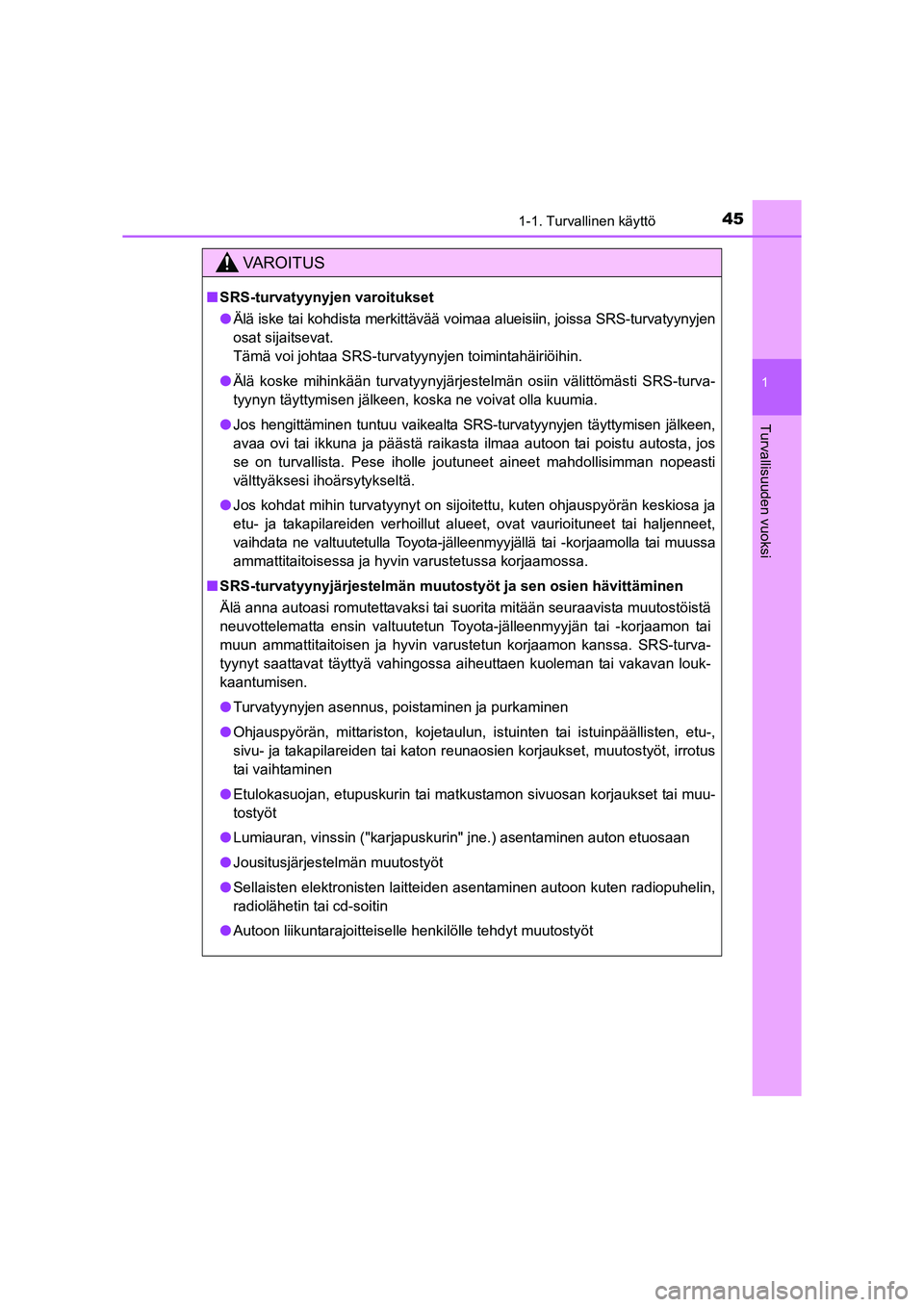

451-1. Turvallinen käyttö
1
OM42A21FI
Turvallisuuden vuoksi
VAROITUS
■SRS-turvatyynyjen varoitukset
● Älä iske tai kohdista merkittävää voim aa alueisiin, joissa SRS-turvatyynyjen
osat sijaitsevat.
Tämä voi johtaa SRS-turvatyynyjen toimintahäiriöihin.
● Älä koske mihinkään turvatyynyjärjestelmän osiin vä\
littömästi SRS-turva-
tyynyn täyttymisen jälkeen, koska ne voivat olla kuumia.
● Jos hengittäminen tuntuu vaikealta SRS-turvatyynyjen täyttymisen jälkeen,
avaa ovi tai ikkuna ja päästä raikasta ilmaa autoon tai poistu autosta, jos
se on turvallista. Pese iholle joutuneet aineet mahdollisimman nopeasti
välttyäksesi ihoärsytykseltä.
● Jos kohdat mihin turvatyynyt on sijoitettu, kuten ohjauspyörän keskiosa ja
etu- ja takapilareiden verhoillut alueet, ovat vaurioituneet tai haljenneet,
vaihdata ne valtuutetulla Toyota-jälle enmyyjällä tai -korjaamolla tai muussa
ammattitaitoisessa ja hyvin varustetussa korjaamossa.
■ SRS-turvatyynyjärjestelmän muutos työt ja sen osien hävittäminen
Älä anna autoasi romutettavaksi tai suorita mitään seuraavista muutostöistä
neuvottelematta ensin valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon kanssa. SRS-turva-
tyynyt saattavat täyttyä vahingossa aiheuttaen kuoleman tai vakavan louk-
kaantumisen.
● Turvatyynyjen asennus, poistaminen ja purkaminen
● Ohjauspyörän, mittariston, kojetaulun, istuinten tai istuinpäällisten, etu-,
sivu- ja takapilareiden tai katon reunaosien korjaukset, muutostyöt, irrotus
tai vaihtaminen
● Etulokasuojan, etupuskurin tai matkustamon sivuosan korjaukset tai muu-
tostyöt
● Lumiauran, vinssin ("karjapuskurin" jne.) asentaminen auton etuosaan
● Jousitusjärjestelmän muutostyöt
● Sellaisten elektronisten laitteiden asentaminen autoon kuten radiopuhelin,
radiolähetin tai cd-soitin
● Autoon liikuntarajoitteiselle henkilölle tehdyt muutostyöt
OM42A21FI.book Page 45 Frid ay, January 30, 2015 4:52 PM

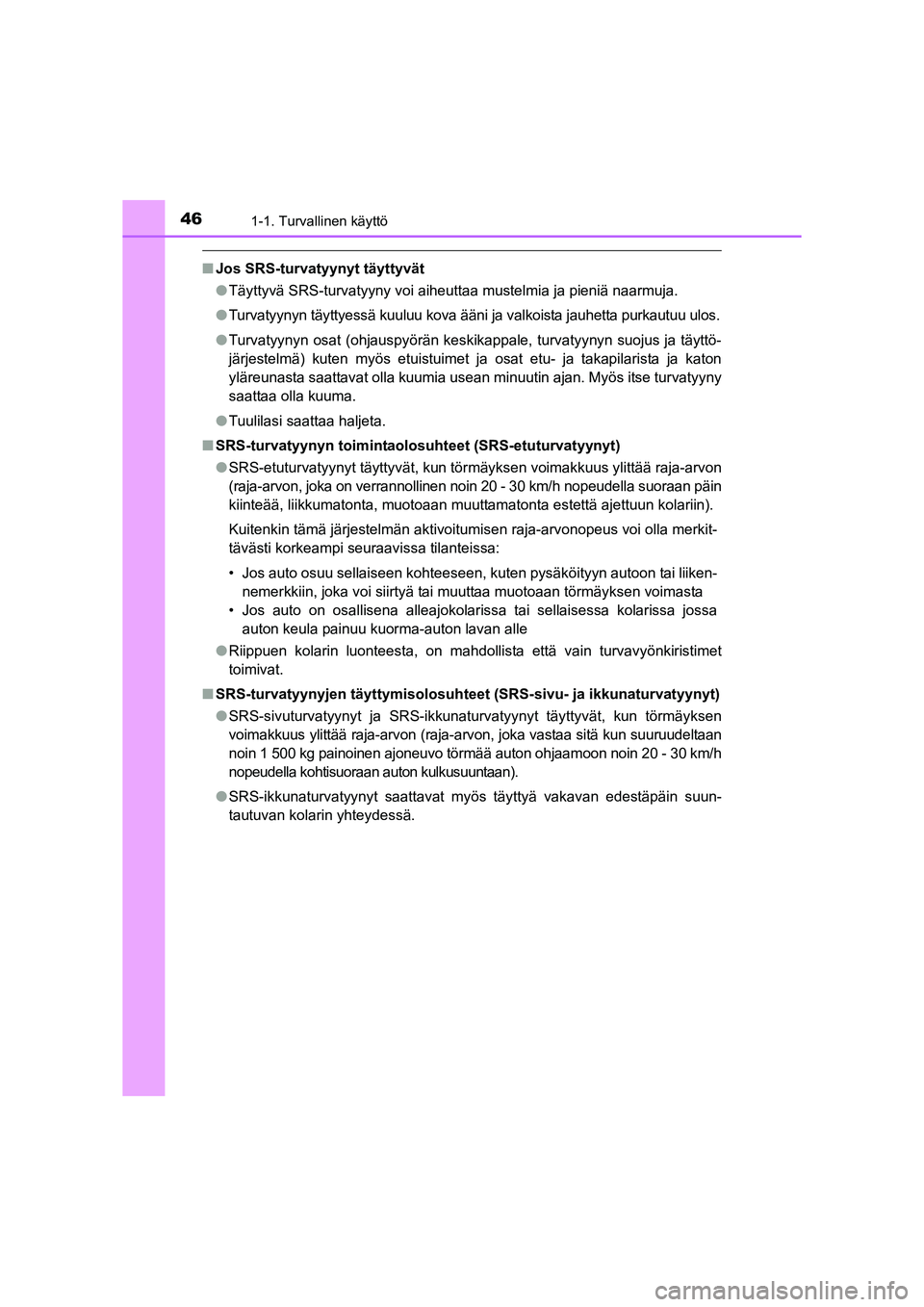

461-1. Turvallinen käyttö
OM42A21FI
■Jos SRS-turvatyynyt täyttyvät
●Täyttyvä SRS-turvatyyny voi aiheuttaa mustelmia ja pieniä naarmuja.
● Turvatyynyn täyttyessä kuuluu kova ääni ja valkoista jauhetta purkautuu ulos.
● Turvatyynyn osat (ohjauspyörän keskikappale, turvatyynyn suojus ja täyttö-
järjestelmä) kuten myös etuistuimet ja osat etu- ja takapilarista ja katon
yläreunasta saattavat olla kuumia usean minuutin ajan. Myös itse turvatyyny
saattaa olla kuuma.
● Tuulilasi saattaa haljeta.
■ SRS-turvatyynyn toimintaolosuhteet (SRS-etuturvatyynyt)
●SRS-etuturvatyynyt täyttyvät, kun törmäyksen voimakkuus ylittää raja-arvon
(raja-arvon, joka on verrannollinen noin 20 - 30 km/h nopeudella suoraan päin
kiinteää, liikkumatonta, muotoaan muuttamatonta estettä ajettuun kolariin).
Kuitenkin tämä järjestelmän aktivoitumisen raja-arvonopeus voi olla merkit-
tävästi korkeampi seuraavissa tilanteissa:
• Jos auto osuu sellaiseen kohteeseen, kuten pysäköityyn autoon tai liiken-
nemerkkiin, joka voi siirtyä tai muuttaa muotoaan törmäyksen voimasta
• Jos auto on osallisena alleajokolarissa tai sellaisessa kolarissa jossa auton keula painuu kuorma-auton lavan alle
● Riippuen kolarin luonteesta, on mahdollista että vain turvavyönkiristimet
toimivat.
■ SRS-turvatyynyjen täytty misolosuhteet (SRS-sivu- ja ikkunaturvatyynyt)
● SRS-sivuturvatyynyt ja SRS-ikkunaturvatyynyt täyttyvät, kun törmäyksen
voimakkuus ylittää raja-arv on (raja-arvon, joka vastaa sitä kun suuruudeltaan
noin 1 500 kg painoinen ajoneuvo törmää auton ohjaamoon noin 20 - 30 km/h
nopeudella kohtisuoraan auton kulkusuuntaan).
● SRS-ikkunaturvatyynyt saattavat myös täyttyä vakavan edestäpäin suun-
tautuvan kolarin yhteydessä.
OM42A21FI.book Page 46 Frid ay, January 30, 2015 4:52 PM

471-1. Turvallinen käyttö
1
OM42A21FI
Turvallisuuden vuoksi

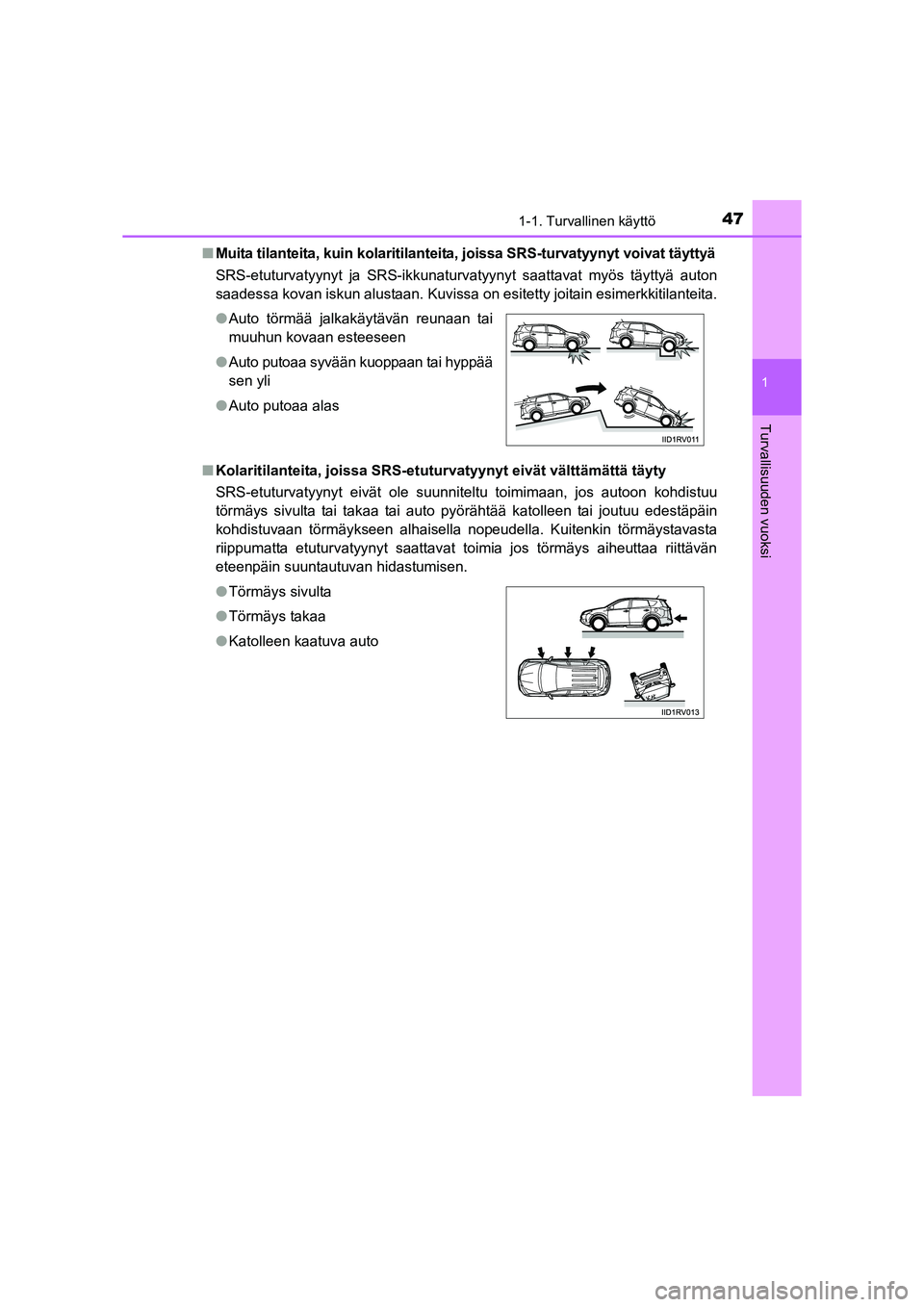

■Muita tilanteita, kuin kolaritilanteita, joissa SRS-turvatyynyt voivat täyttyä
SRS-etuturvatyynyt ja SRS-ikkunaturvatyynyt saattavat myös täyttyä auton
saadessa kovan iskun alustaan. Kuvissa on esitetty joitain esimerkkitilanteita.
■ Kolaritilanteita, joissa SRS-etutur vatyynyt eivät välttämättä täyty
SRS-etuturvatyynyt eivät ole suunniteltu toimimaan, jos autoon kohdistuu
törmäys sivulta tai takaa tai auto pyörähtää katolleen tai joutuu edestäpäin
kohdistuvaan törmäykseen alhaisella nopeudella. Kuitenkin törmäystavasta
riippumatta etuturvatyynyt saattavat toimia jos törmäys aiheuttaa riittävän
eteenpäin suuntautuvan hidastumisen. ● Auto törmää jalkakäytävän reunaan tai
muuhun kovaan esteeseen
● Auto putoaa syvään kuoppaan tai hyppää
sen yli
● Auto putoaa alas
● Törmäys sivulta
● Törmäys takaa
● Katolleen kaatuva auto
OM42A21FI.book Page 47 Frid ay, January 30, 2015 4:52 PM

481-1. Turvallinen käyttö
OM42A21FI■

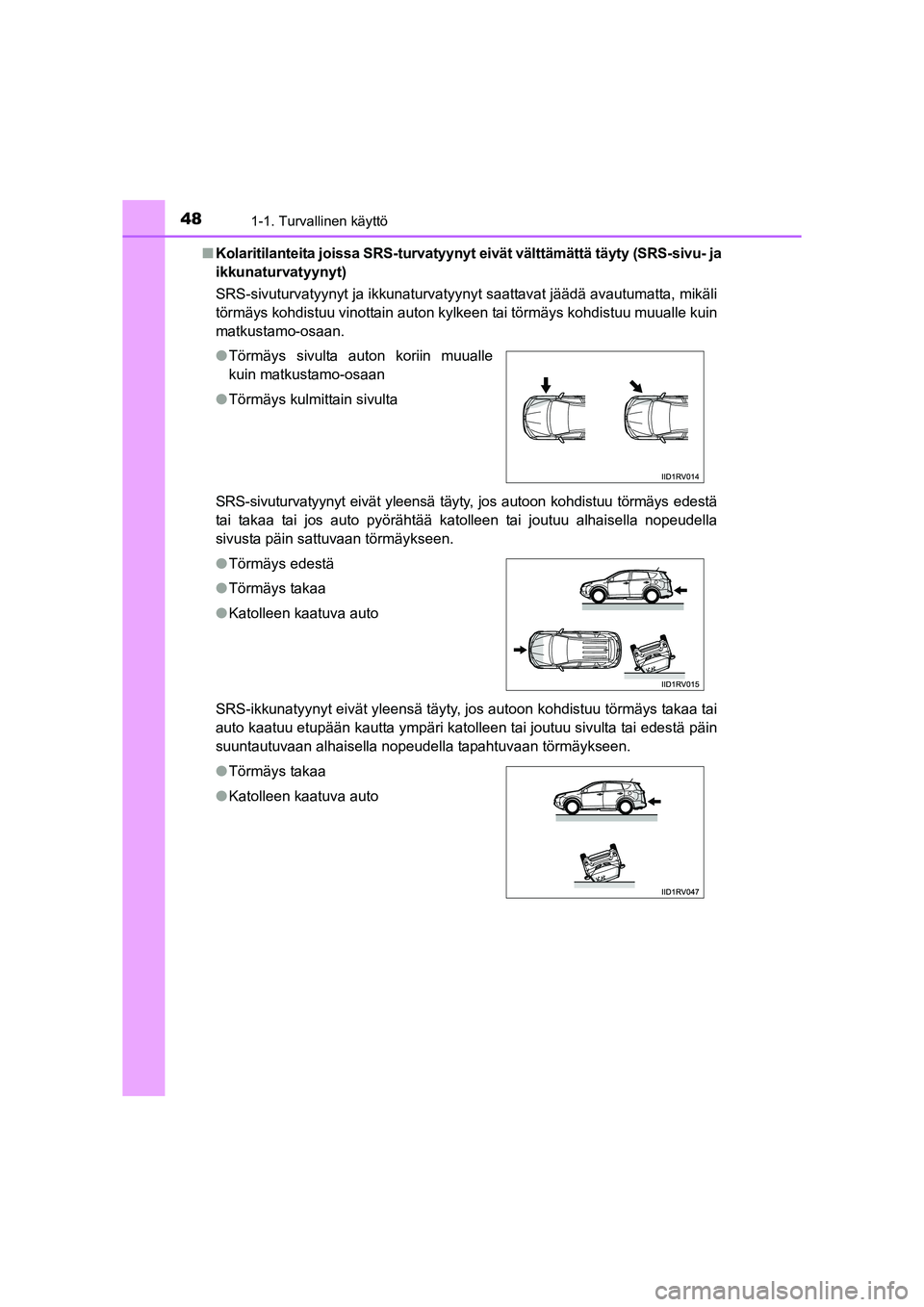

Kolaritilanteita joissa SRS-turvatyyny t eivät välttämättä täyty (SRS-sivu- ja
ikkunaturvatyynyt)
SRS-sivuturvatyynyt ja ikkunaturvatyynyt saattavat jäädä avautumatta, mikäli
törmäys kohdistuu vinottain auton kylkeen tai törmäys kohdistuu muualle kuin
matkustamo-osaan.
SRS-sivuturvatyynyt eivät yleensä täyty, jos autoon kohdistuu törmäys edestä
tai takaa tai jos auto pyörähtää katolleen tai joutuu alhaisella nopeudella
sivusta päin sattuvaan törmäykseen.
SRS-ikkunatyynyt eivät yleensä täyty, jos autoon kohdistuu törmäys takaa tai
auto kaatuu etupään kautta ympäri katolleen tai joutuu sivulta tai edestä päin
suuntautuvaan alhaisella nopeudella tapahtuvaan törmäykseen. ● Törmäys sivulta auton koriin muualle
kuin matkustamo-osaan
● Törmäys kulmittain sivulta
● Törmäys edestä
● Törmäys takaa
● Katolleen kaatuva auto
● Törmäys takaa
● Katolleen kaatuva auto
OM42A21FI.book Page 48 Frid ay, January 30, 2015 4:52 PM

491-1. Turvallinen käyttö
1
OM42A21FI
Turvallisuuden vuoksi

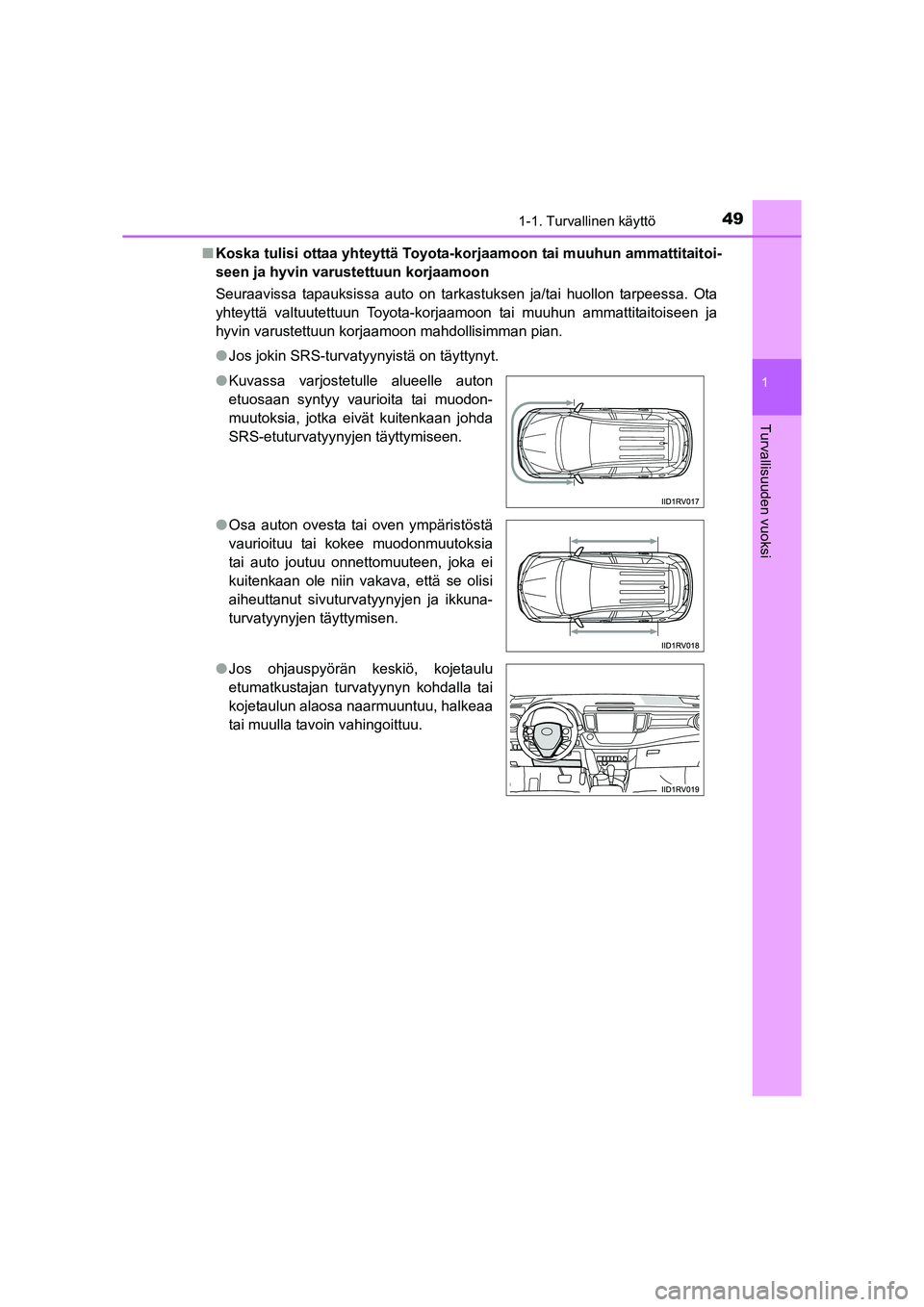

■Koska tulisi ottaa yhteyttä Toyota-k orjaamoon tai muuhun ammattitaitoi-
seen ja hyvin var ustettuun korjaamoon
Seuraavissa tapauksissa auto on tarkastuksen ja/tai huollon tarpeessa. Ota
yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon mahdollisimman pian.
● Jos jokin SRS-turvatyynyistä on täyttynyt.
● Kuvassa varjostetulle alueelle auton
etuosaan syntyy vaurioita tai muodon-
muutoksia, jotka eivät kuitenkaan johda
SRS-etuturvatyynyjen täyttymiseen.
● Osa auton ovesta tai oven ympäristöstä
vaurioituu tai kokee muodonmuutoksia
tai auto joutuu onnettomuuteen, joka ei
kuitenkaan ole niin vakava, että se olisi
aiheuttanut sivuturvatyynyjen ja ikkuna-
turvatyynyjen täyttymisen.
● Jos ohjauspyörän keskiö, kojetaulu
etumatkustajan turvatyynyn kohdalla tai
kojetaulun alaosa naarmuuntuu, halkeaa
tai muulla tavoin vahingoittuu.
OM42A21FI.book Page 49 Frid ay, January 30, 2015 4:52 PM

501-1. Turvallinen käyttö
OM42A21FI●

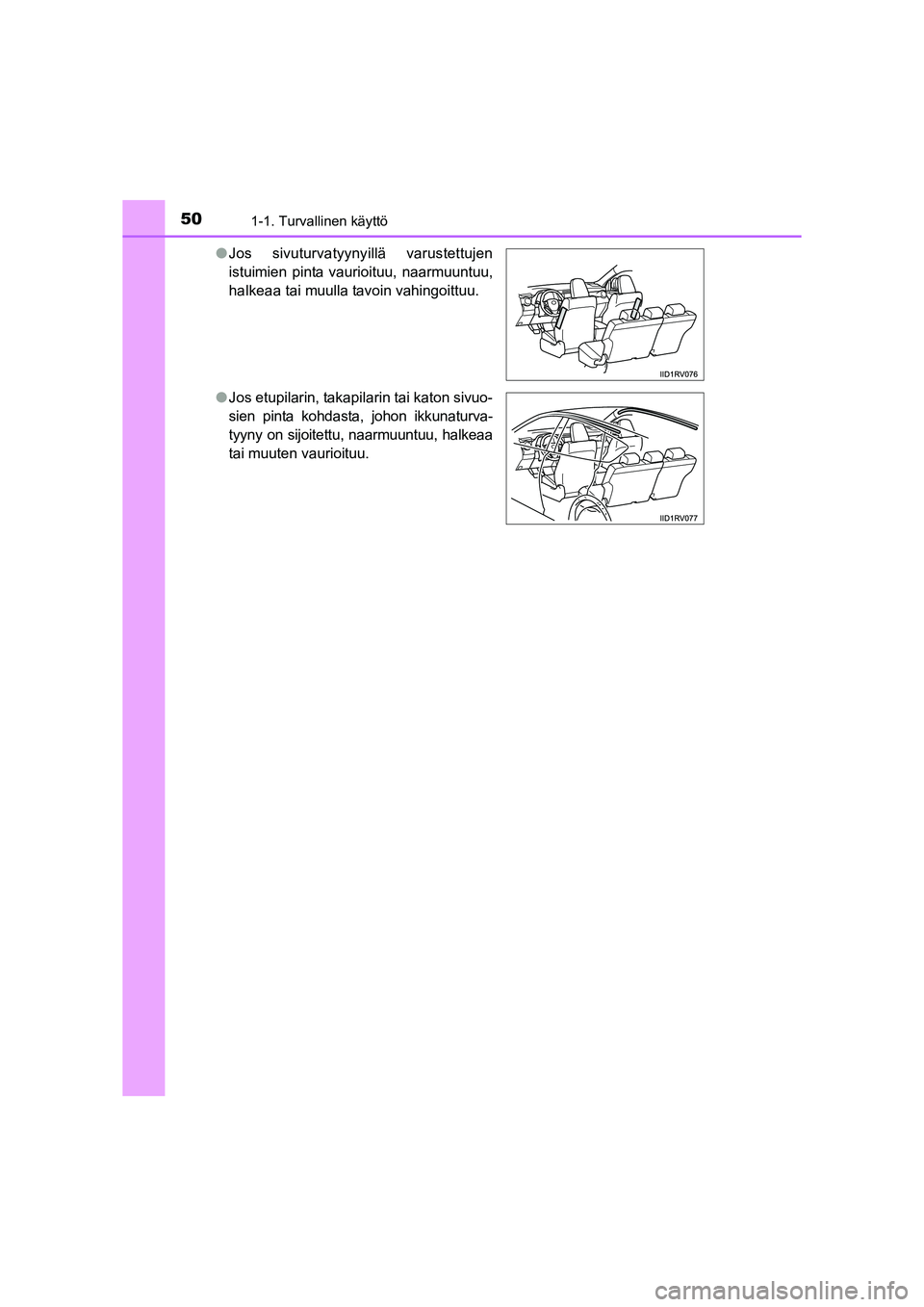

Jos sivuturvatyynyillä varustettujen
istuimien pinta vaurioituu, naarmuuntuu,
halkeaa tai muulla tavoin vahingoittuu.
● Jos etupilarin, takapilarin tai katon sivuo-
sien pinta kohdasta, johon ikkunaturva-
tyyny on sijoitettu, naarmuuntuu, halkeaa
tai muuten vaurioituu.
OM42A21FI.book Page 50 Frid ay, January 30, 2015 4:52 PM
