3014-3. Betätigung von Beleuchtung und Scheibenwischern
4
Fahren
RAV4_OM_OM42A81M_(EM)
■Voraussetzung für die Betätigung der Heckscheibenwischer und -waschanlage
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Wenn keine Waschflüs sigkeit heraussprüht
Stellen Sie sicher, dass die Waschanlagendüse nicht verstopft ist, wenn sich Wasch-
flüssigkeit im Waschflüssigkeitsbehälter befindet.
HINWEIS
■ Bei trockener Heckscheibe
Betätigen Sie den Scheibenwischer nicht, da er die Heckscheibe beschädigen
könnte.
■ Bei leerem Waschflüssigkeitsbehälter
Betätigen Sie den Schalter nicht ununterbrochen, da sonst die Waschflüssigkeits-
pumpe überhitzen kann.

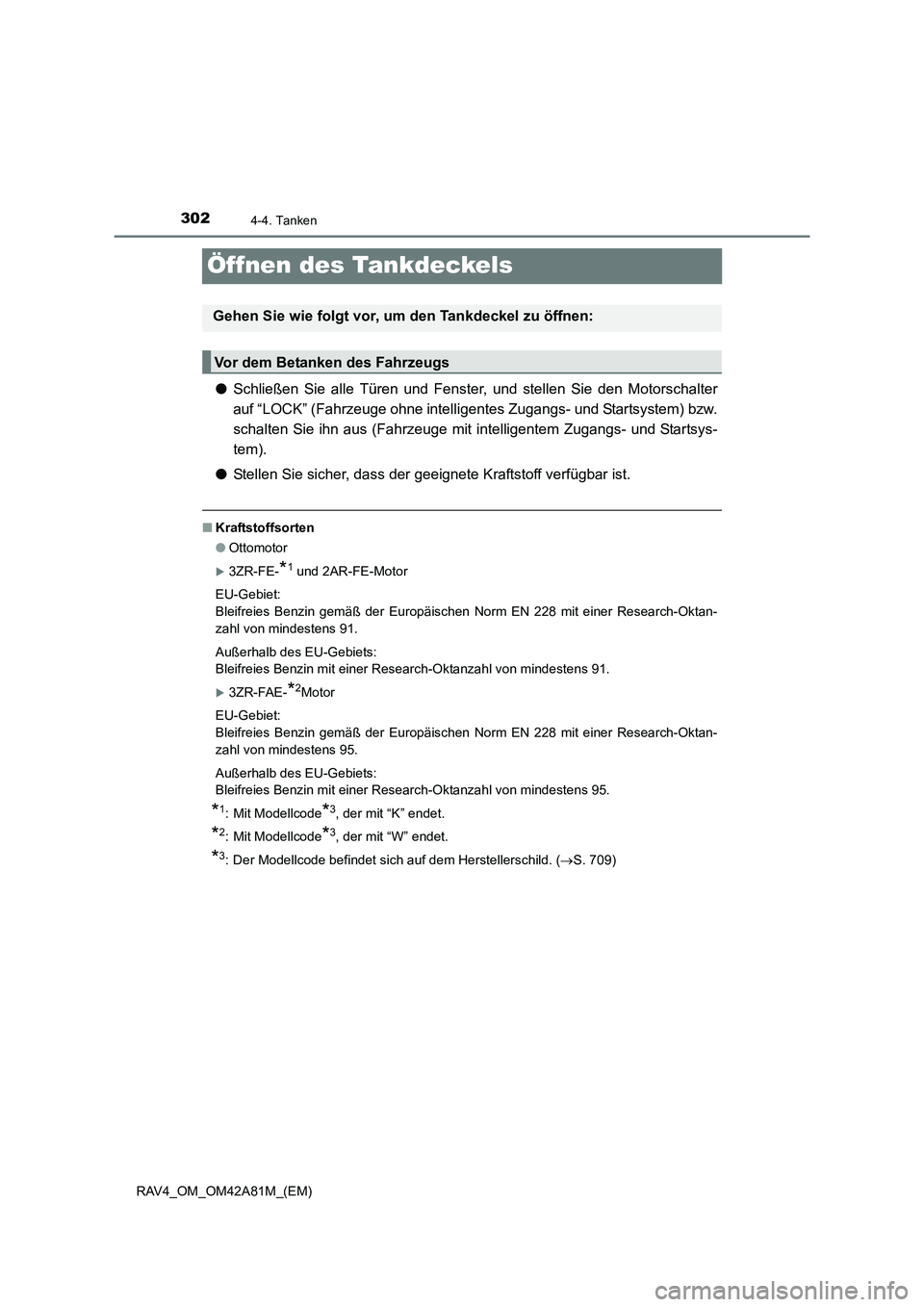

3024-4. Tanken
RAV4_OM_OM42A81M_(EM)
Öffnen des Tankdeckels
●Schließen Sie alle Türen und Fenster, und stellen Sie den Motorschalter
auf “LOCK” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw.
schalten Sie ihn aus (Fahrzeuge mit intelligentem Zugangs- und Startsys-
tem).
● Stellen Sie sicher, dass der geeignete Kraftstoff verfügbar ist.
■Kraftstoffsorten
●Ottomotor
X3ZR-FE-*1 und 2AR-FE-Motor
EU-Gebiet:
Bleifreies Benzin gemäß der Europäischen Norm EN 228 mit einer Research-Oktan-
zahl von mindestens 91.
Außerhalb des EU-Gebiets:
Bleifreies Benzin mit einer Research-Oktanzahl von mindestens 91.
X3ZR-FAE-*2Motor
EU-Gebiet:
Bleifreies Benzin gemäß der Europäischen Norm EN 228 mit einer Research-Oktan-
zahl von mindestens 95.
Außerhalb des EU-Gebiets:
Bleifreies Benzin mit einer Research-Oktanzahl von mindestens 95.
*1: Mit Modellcode*3, der mit “K” endet.
*2: Mit Modellcode*3, der mit “W” endet.
*3: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)
Gehen Sie wie folgt vor, um den Tankdeckel zu öffnen:
Vor dem Betanken des Fahrzeugs

3034-4. Tanken
4
Fahren
RAV4_OM_OM42A81M_(EM)●
Dieselmotor
XOhne DPF-System*1
EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm EN 590.
Außerhalb des EU-Gebiets (ausgenommen Russland):
Dieselkraftstoff mit einem Schwefelgehalt von höchstens 500 ppm und einer Cetan-
zahl von mindestens 48.
Außerhalb des EU-Gebiets (Russland):
Dieselkraftstoff, Cetanzahl 48 oder höher.
Ihr Fahrzeug darf nur mit Dieselkrafts toff gemäß GOST R52368-2005 (Schwefelgehalt
höchstens 50 ppm) betankt werden.
XMit DPF-System*2 oder mit DPNR-System*3
EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm EN 590.
Außerhalb des EU-Gebiets:
Dieselkraftstoff mit einem Schwefelgehalt von höchstens 50 ppm und einer Cetanzahl
von mindestens 48.
*1: Modelle ALA49L-ANTXYW, ALA 49L-ANTGYW, ALA49L-ANFXYW,
ALA49L-ANFGYW
*4
*2: Modelle ALA40L-ANFXRW, ALA4 0L-ANFMRW, ALA40L-ANFGRW,
ALA40R-ANFXRW, ALA40R-ANFMRW, ALA40R-ANFGRW,
ALA41L-ANFXRW, ALA41L-ANFMRW, ALA41L-ANFGRW,
ALA41R-ANFXRW, ALA41R-ANFMRW, ALA41R-ANFGRW,
ALA49L-ANFXRW, ALA49L-ANFMRW, ALA49L-ANFGRW,
ALA49R-ANFXRW, ALA49R-ANFMRW, ALA49R-ANFGRW
*4
*3: Modelle ALA49L-ANTXXW, ALA 49L-ANTMXW, ALA49L-ANTGXW,
ALA49R-ANTXXW, ALA49R-ANTMXW, ALA49R-ANTGXW
*4
*4: Der Modellcode befindet sich auf dem Herstellerschild. ( →S. 709)
■ Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, deren Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.

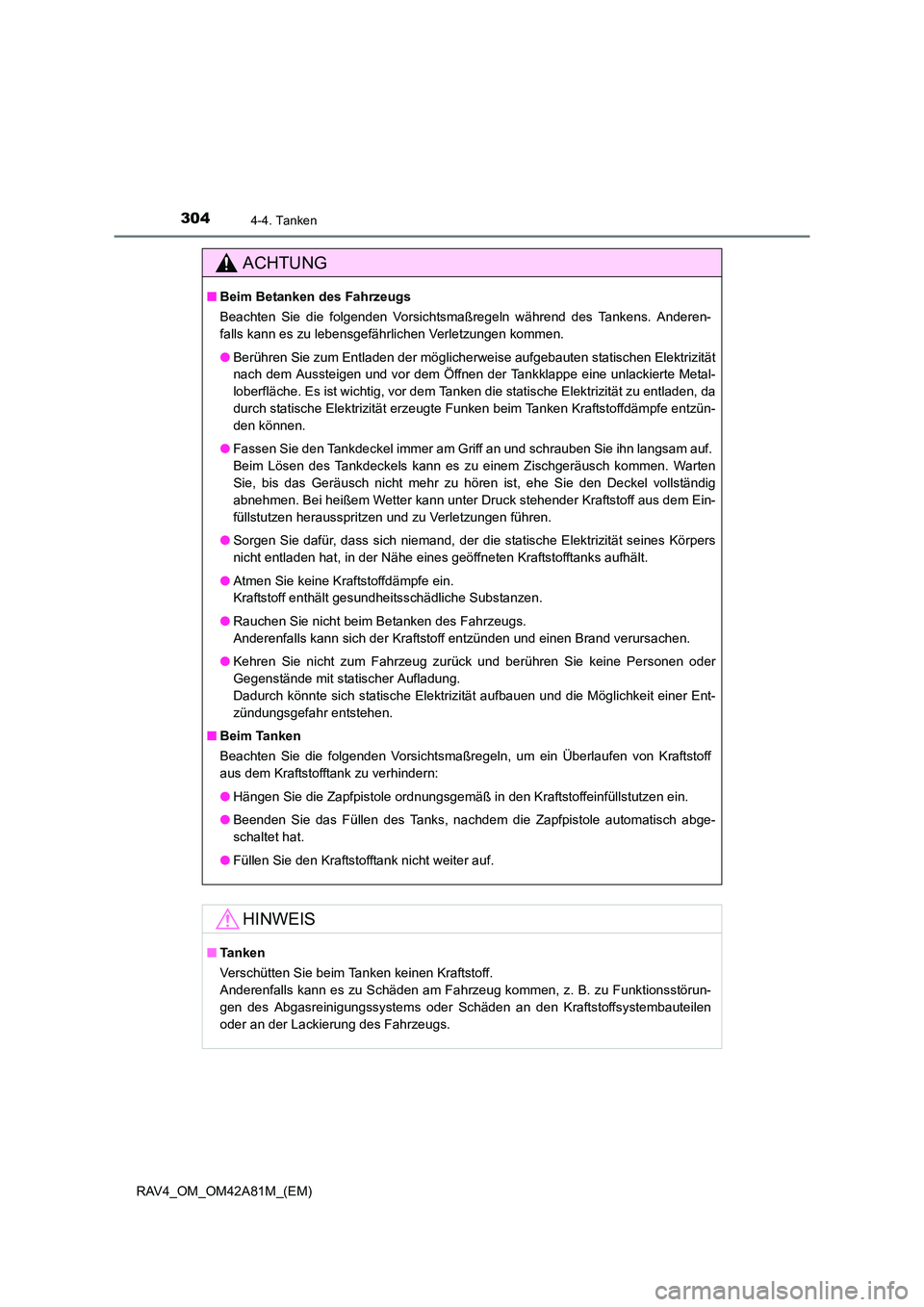

3044-4. Tanken
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Beim Betanken des Fahrzeugs
Beachten Sie die folgenden Vorsichtsm aßregeln während des Tankens. Anderen-
falls kann es zu lebensgefährlichen Verletzungen kommen.
● Berühren Sie zum Entladen der möglicherweise aufgebauten statischen Elektrizität
nach dem Aussteigen und vor dem Öffnen der Tankklappe eine unlackierte Metal-
loberfläche. Es ist wichtig, vor dem Tanken die statische Elektrizität zu entladen, da
durch statische Elektrizität erzeugte Funken beim Tanken Kraftstoffdämpfe entzün-
den können.
● Fassen Sie den Tankdeckel immer am Griff an und schrauben Sie ihn langsam auf.
Beim Lösen des Tankdeckels kann es zu einem Zischgeräusch kommen. Warten
Sie, bis das Geräusch nicht mehr zu hören ist, ehe Sie den Deckel vollständig
abnehmen. Bei heißem Wetter kann unter Druck stehender Kraftstoff aus dem Ein-
füllstutzen herausspritzen und zu Verletzungen führen.
● Sorgen Sie dafür, dass sich niemand, der die statische Elektrizität seines Körpers
nicht entladen hat, in der Nähe eines geöffneten Kraftstofftanks aufhält.
● Atmen Sie keine Kraftstoffdämpfe ein.
Kraftstoff enthält gesundheitsschädliche Substanzen.
● Rauchen Sie nicht beim Betanken des Fahrzeugs.
Anderenfalls kann sich der Kraftstoff entzünden und einen Brand verursachen.
● Kehren Sie nicht zum Fahrzeug zurück und berühren Sie keine Personen oder
Gegenstände mit statischer Aufladung.
Dadurch könnte sich statische Elektrizität aufbauen und die Möglichkeit einer Ent-
zündungsgefahr entstehen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein Überlaufen von Kraftstoff
aus dem Kraftstofftank zu verhindern:
●Hängen Sie die Zapfpistole ordnungsgemäß in den Kraftstoffeinfüllstutzen ein.
● Beenden Sie das Füllen des Tanks, nachdem die Zapfpistole automatisch abge-
schaltet hat.
● Füllen Sie den Kraftstofftank nicht weiter auf.
HINWEIS
■Ta n k e n
Verschütten Sie beim Tanken keinen Kraftstoff.
Anderenfalls kann es zu Schäden am Fahrz eug kommen, z. B. zu Funktionsstörun-
gen des Abgasreinigungssystems oder Schäd en an den Kraftstoffsystembauteilen
oder an der Lackierung des Fahrzeugs.

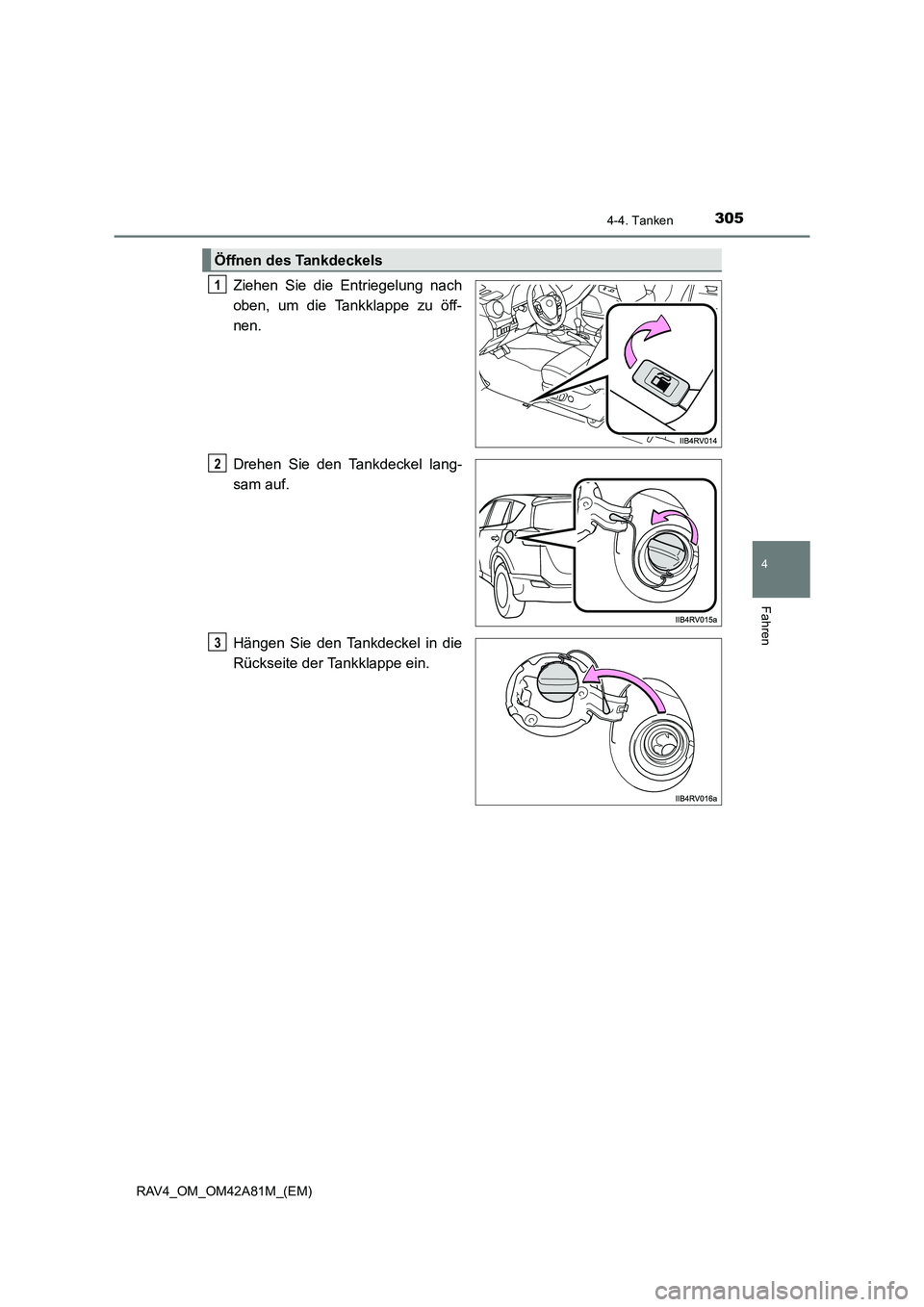

3054-4. Tanken
4
Fahren
RAV4_OM_OM42A81M_(EM)
Ziehen Sie die Entriegelung nach
oben, um die Tankklappe zu öff-
nen.
Drehen Sie den Tankdeckel lang-
sam auf.
Hängen Sie den Tankdeckel in die
Rückseite der Tankklappe ein.
Öffnen des Tankdeckels
1
2
3

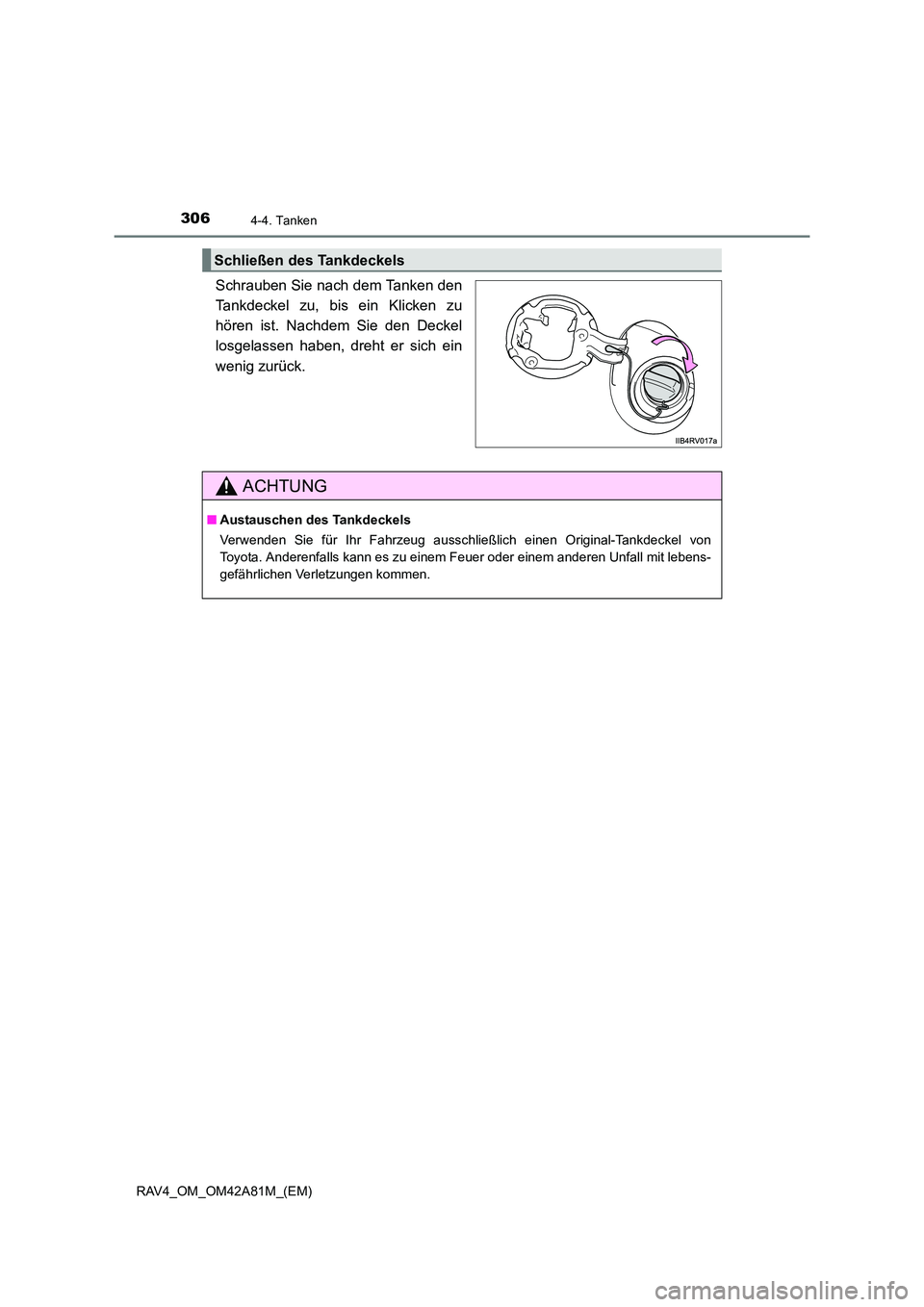

3064-4. Tanken
RAV4_OM_OM42A81M_(EM)
Schrauben Sie nach dem Tanken den
Tankdeckel zu, bis ein Klicken zu
hören ist. Nachdem Sie den Deckel
losgelassen haben, dreht er sich ein
wenig zurück.
Schließen des Tankdeckels
ACHTUNG
■Austauschen des Tankdeckels
Verwenden Sie für Ihr Fahrzeug ausschließlich einen Original-Tankdeckel von
Toyota. Anderenfalls kann es zu einem Feuer oder einem anderen Unfall mit lebens-
gefährlichen Verletzungen kommen.

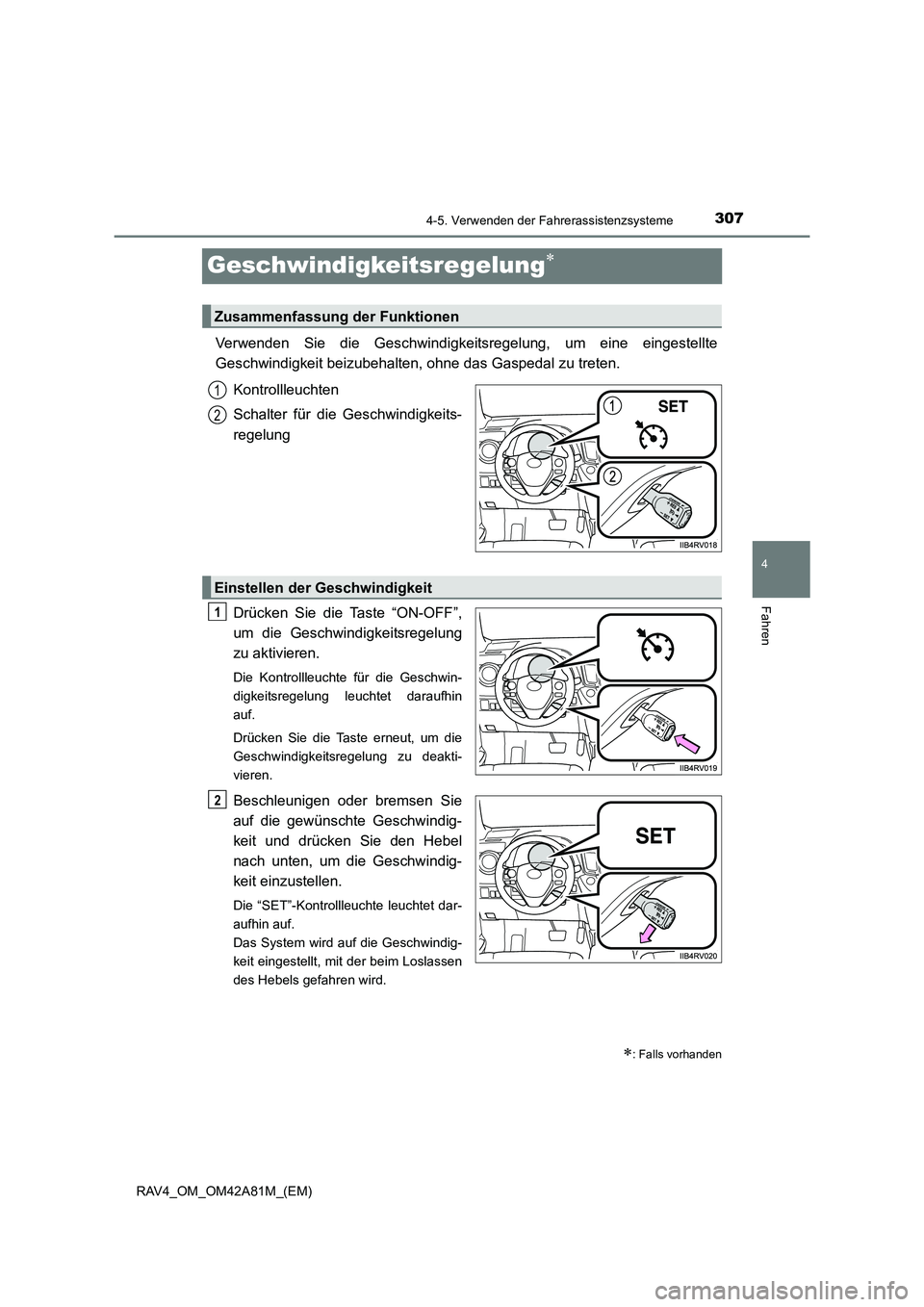

307
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
RAV4_OM_OM42A81M_(EM)
Geschwindigkeitsregelung∗
Verwenden Sie die Geschwindigkeitsregelung, um eine eingestellte
Geschwindigkeit beizubehalten, ohne das Gaspedal zu treten. Kontrollleuchten
Schalter für die Geschwindigkeits-
regelung
Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Geschwin-
digkeitsregelung leuchtet daraufhin
auf.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Beschleunigen oder bremsen Sie
auf die gewünschte Geschwindig-
keit und drücken Sie den Hebel
nach unten, um die Geschwindig-
keit einzustellen.
Die “SET”-Kontrollleuchte leuchtet dar-
aufhin auf.
Das System wird auf die Geschwindig-
keit eingestellt, mit der beim Loslassen
des Hebels gefahren wird.
∗: Falls vorhanden
Zusammenfassung der Funktionen
1
2
Einstellen der Geschwindigkeit
1
2

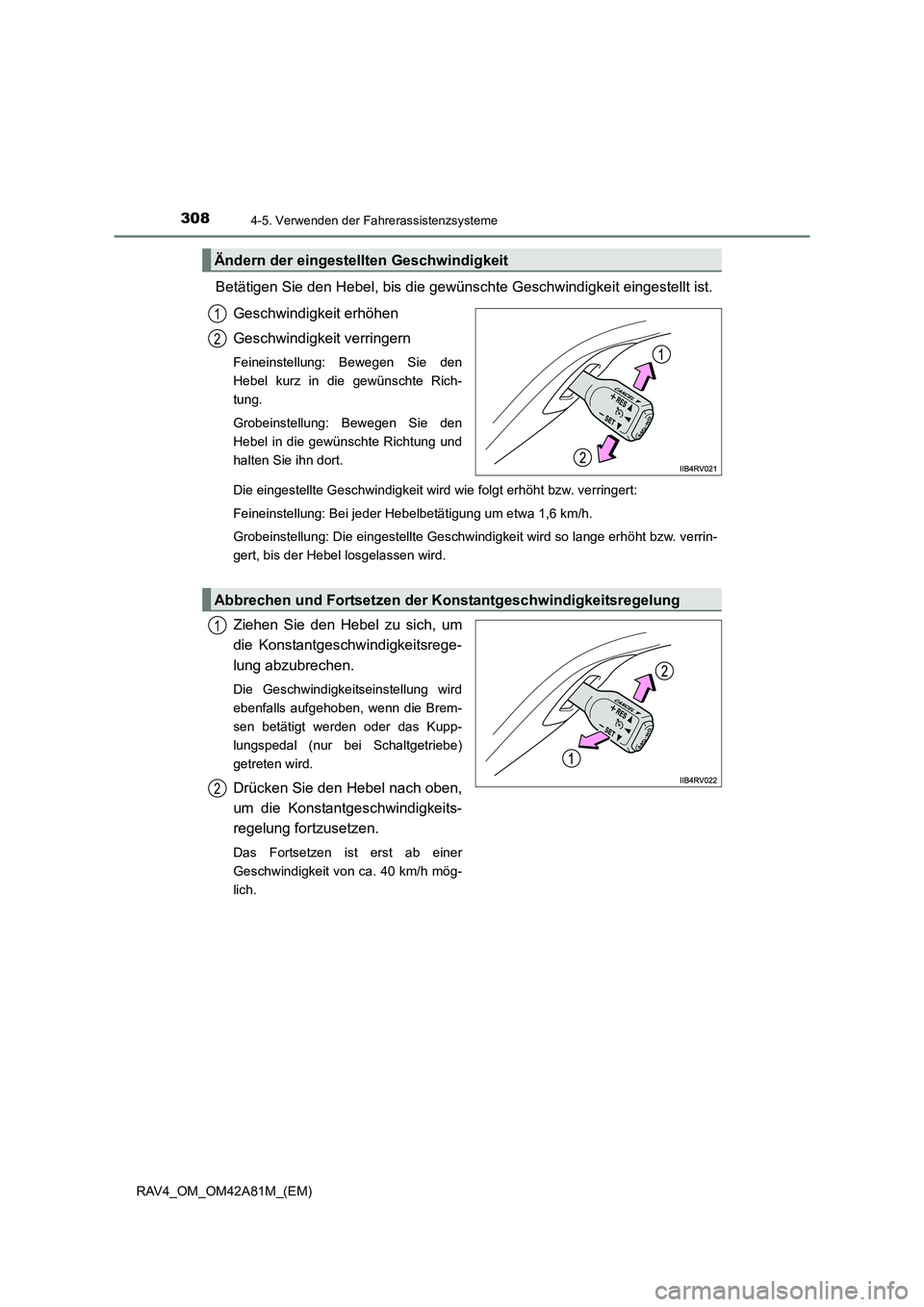

3084-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)
Betätigen Sie den Hebel, bis die gewünschte Geschwindigkeit einges\
tellt ist.Geschwindigkeit erhöhen
Geschwindigkeit verringern
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Bewegen Sie den
Hebel in die gewünschte Richtung und
halten Sie ihn dort.
Die eingestellte Geschwindigkeit wird wie folgt erhöht bzw. verringert:
Feineinstellung: Bei jeder Hebelbetätigung um etwa 1,6 km/h.
Grobeinstellung: Die eingestellte Geschwindigkeit wird so lange erhöht bzw. verrin-
gert, bis der Hebel losgelassen wird.
Ziehen Sie den Hebel zu sich, um
die Konstantgeschwindigkeitsrege-
lung abzubrechen.
Die Geschwindigkeitseinstellung wird
ebenfalls aufgehoben, wenn die Brem-
sen betätigt werden oder das Kupp-
lungspedal (nur bei Schaltgetriebe)
getreten wird.
Drücken Sie den Hebel nach oben,
um die Konstantgeschwindigkeits-
regelung fortzusetzen.
Das Fortsetzen ist erst ab einer
Geschwindigkeit von ca. 40 km/h mög-
lich.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Fortsetzen der Konstantgeschwindigkeitsregelung
1
2

3094-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
RAV4_OM_OM42A81M_(EM)
■Voraussetzungen für das Einschalten der Geschwindigkeitsregelung
●Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “S” wurde
gewählt. (Fahrzeuge mit Automatikgetriebe [mit S-Modus])
● Der Schalt-/Wählhebel steht auf “D”. (Fahrzeuge mit Automatikgetriebe [mit
M-Modus])
● Der Schalt-/Wählhebel steht auf “D” bzw. Bereich “4” oder höher von “M” wurde
gewählt. (Fahrzeuge mit Multidrive)
● Mit dem Gangwahlschalter wurde Bereich “4” oder höher von “D” gewählt. (Fahr-
zeuge mit Gangwahlschalter)
● Die Geschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen, nachdem die Gesc hwindigkeit eingestellt wurde
● Das Fahrzeug kann normal beschleunigt werden. Nach dem Beschleunigen wird die
eingestellte Geschwindigkeit wieder aufgenommen.
● Die eingestellte Geschwindigkeit kann erhöht werden, ohne die Geschwindigkeitsre-
gelung ausschalten zu müssen. Beschleunigen Sie dazu auf die gewünschte
Geschwindigkeit und drücken Sie den Hebel nach unten, um die neue Geschwindig-
keit einzustellen.
■ Automatisches Ausschalten de r Geschwindigkeitsregelung
Die Geschwindigkeitsregelung behält die Geschwindigkeit nicht länger bei, wenn eine
der folgenden Situationen eintritt:
● Die tatsächliche Geschwindigkeit fällt um mehr als ca. 16 km/h unter die eingestellte
Geschwindigkeit.
In diesem Fall wird die gespeicherte Geschwindigkeitseinstellung gelöscht.
● Die tatsächliche Geschwindigkeit beträgt weniger als ca. 40 km/h.
● VSC wird aktiviert.
■ Wenn die Warnmeldung für die Geschwindigkeitsregelung auf dem Multi-Infor-
mationsdisplay angezeigt wird
Drücken Sie die Taste “ON-OFF” einmal, um das System zu deaktivieren, und dann
erneut, um es wieder zu aktivieren.
Wenn die Sollgeschwindigkeit nicht eingestellt werden kann oder sich die Geschwin-
digkeitsregelung direkt nach der Aktivierung wieder ausschaltet, kann eine Funktions-
störung des Geschwindigkeitsregelsystems vorliegen. Lassen Sie Ihr Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

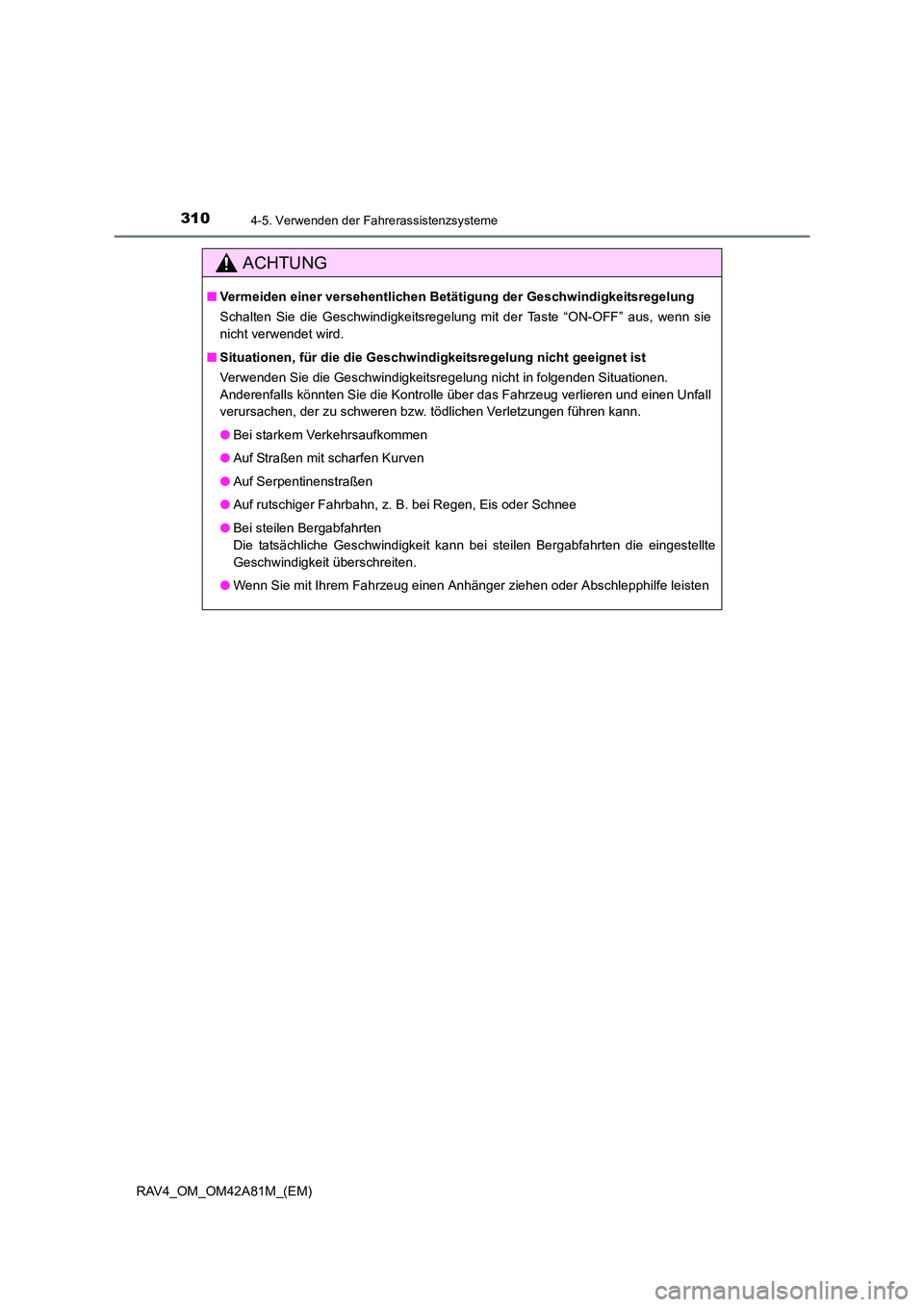

3104-5. Verwenden der Fahrerassistenzsysteme
RAV4_OM_OM42A81M_(EM)
ACHTUNG
■Vermeiden einer versehentlichen Betä tigung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mit der Taste “ON-OFF” aus, wenn sie
nicht verwendet wird.
■ Situationen, für die die Geschwindi gkeitsregelung nicht geeignet ist
Verwenden Sie die Geschwindigkeitsregelung nicht in folgenden Situationen.
Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall
verursachen, der zu schweren bzw. tödlichen Verletzungen führen kann.
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Bei steilen Bergabfahrten
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten.
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen oder Abschlepphilfe leisten
