3815-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)

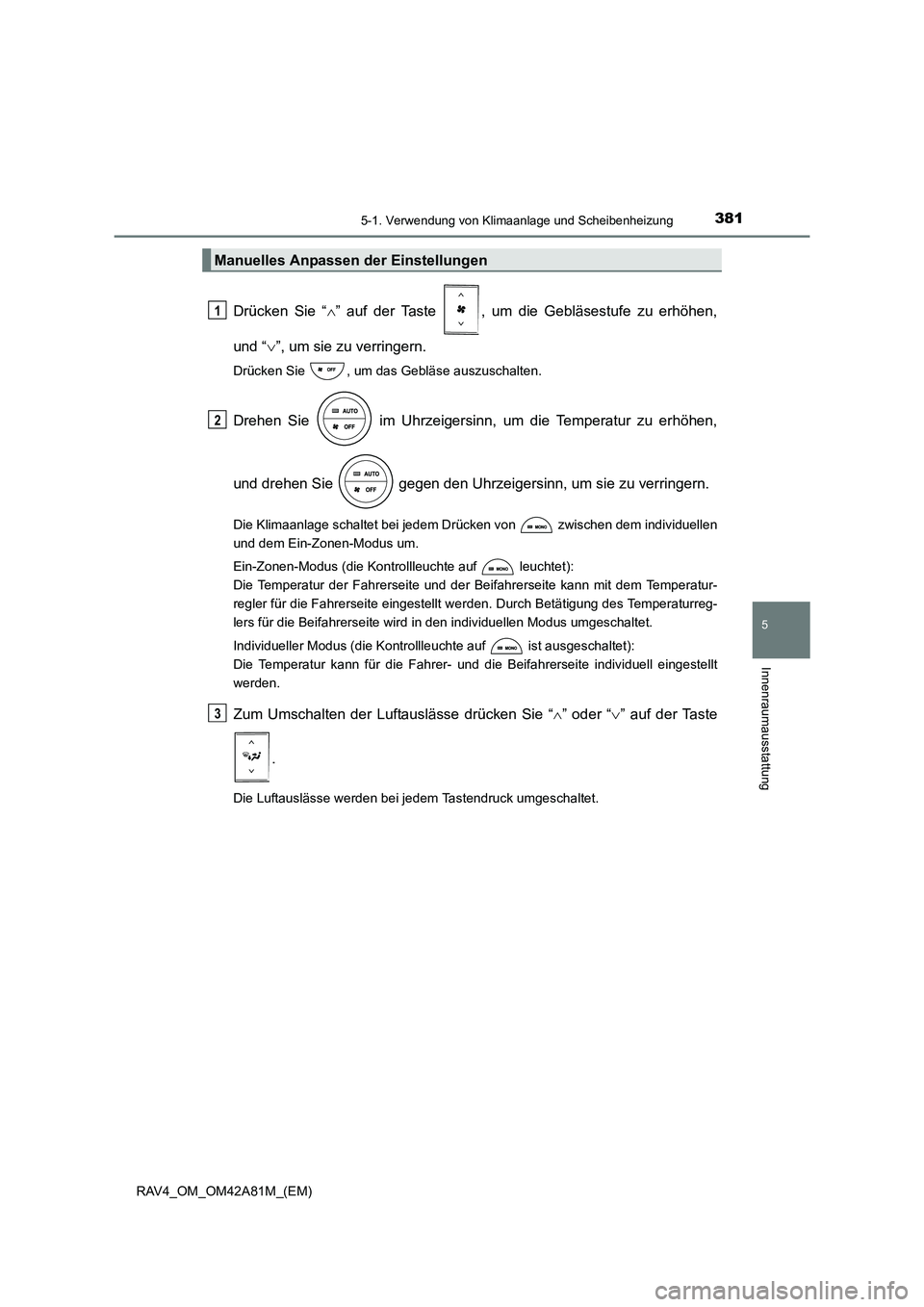

Drücken Sie “∧” auf der Taste , um die Gebläsestufe zu erhöhen,
und “ ∨”, um sie zu verringern.
Drücken Sie , um das Gebläse auszuschalten.
Drehen Sie im Uhrzeigersinn, um die Temperatur zu erhöhen,
und drehen Sie gegen den Uhrzeigersinn, um sie zu verringern.
Die Klimaanlage schaltet bei jedem Drücken von zwischen dem individuellen
und dem Ein-Zonen-Modus um.
Ein-Zonen-Modus (die Kontrollleuchte auf leuchtet):
Die Temperatur der Fahrerseite und der Beifahrerseite kann mit dem Temperatur-
regler für die Fahrerseite eingestellt we rden. Durch Betätigung des Temperaturreg-
lers für die Beifahrerseite wird in den individuellen Modus umgeschaltet.
Individueller Modus (die Kontrollleuchte auf ist ausgeschaltet):
Die Temperatur kann für die Fahrer- und die Beifahrerseite individuell eingestellt
werden.
Zum Umschalten der Luftauslässe drücken Sie “ ∧” oder “ ∨” auf der Taste
.
Die Luftauslässe werden bei jedem Tastendruck umgeschaltet.
Manuelles Anpassen der Einstellungen
1
2
3

3825-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

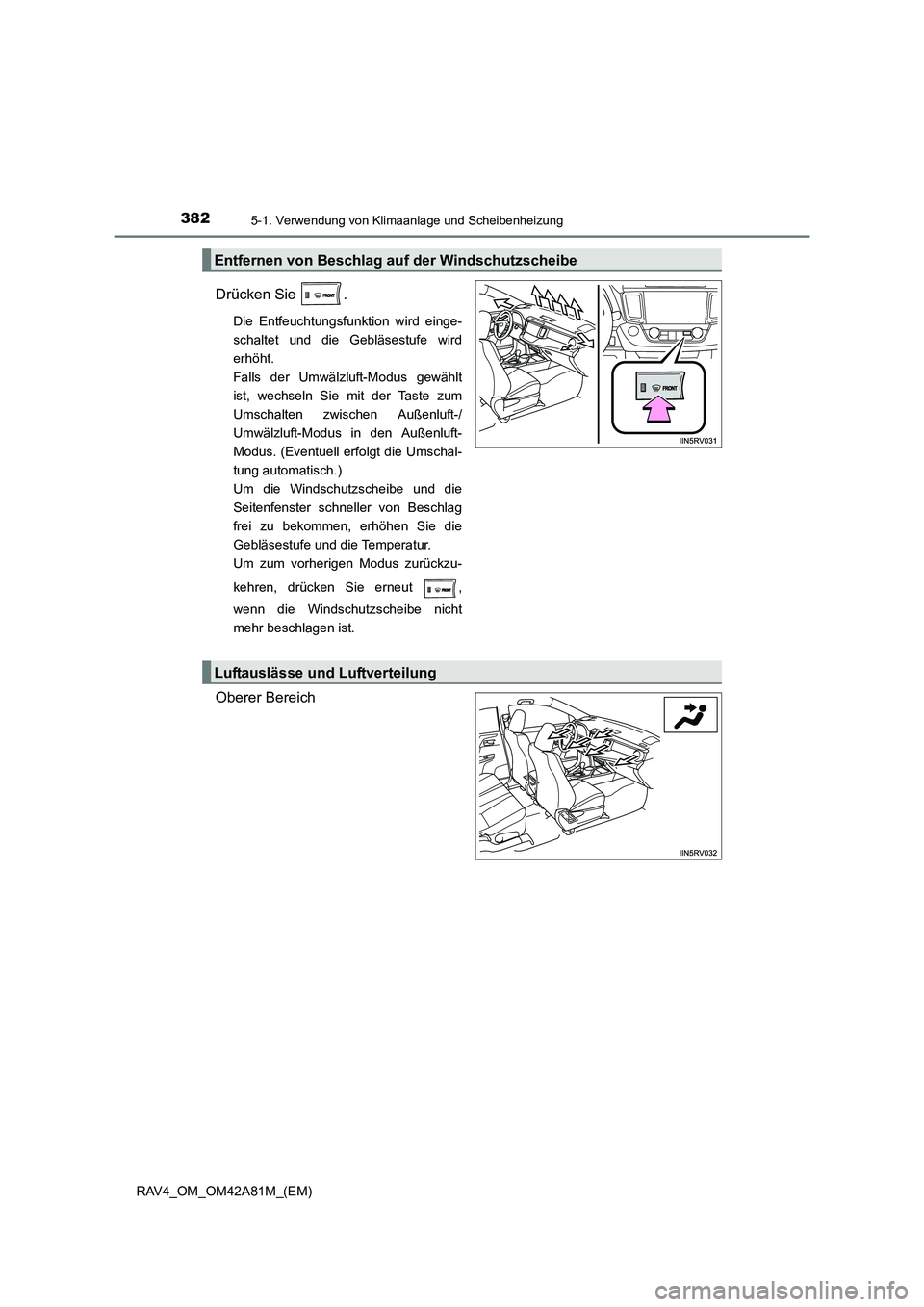

Drücken Sie .
Die Entfeuchtungsfunktion wird einge-
schaltet und die Gebläsestufe wird
erhöht.
Falls der Umwälzluft-Modus gewählt
ist, wechseln Sie mit der Taste zum
Umschalten zwischen Außenluft-/
Umwälzluft-Modus in den Außenluft-
Modus. (Eventuell erfolgt die Umschal-
tung automatisch.)
Um die Windschutzscheibe und die
Seitenfenster schneller von Beschlag
frei zu bekommen, erhöhen Sie die
Gebläsestufe und die Temperatur.
Um zum vorherigen Modus zurückzu-
kehren, drücken Sie erneut ,
wenn die Windschutzscheibe nicht
mehr beschlagen ist.
Oberer Bereich
Entfernen von Beschlag auf der Windschutzscheibe
Luftauslässe und Luftverteilung

3835-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)

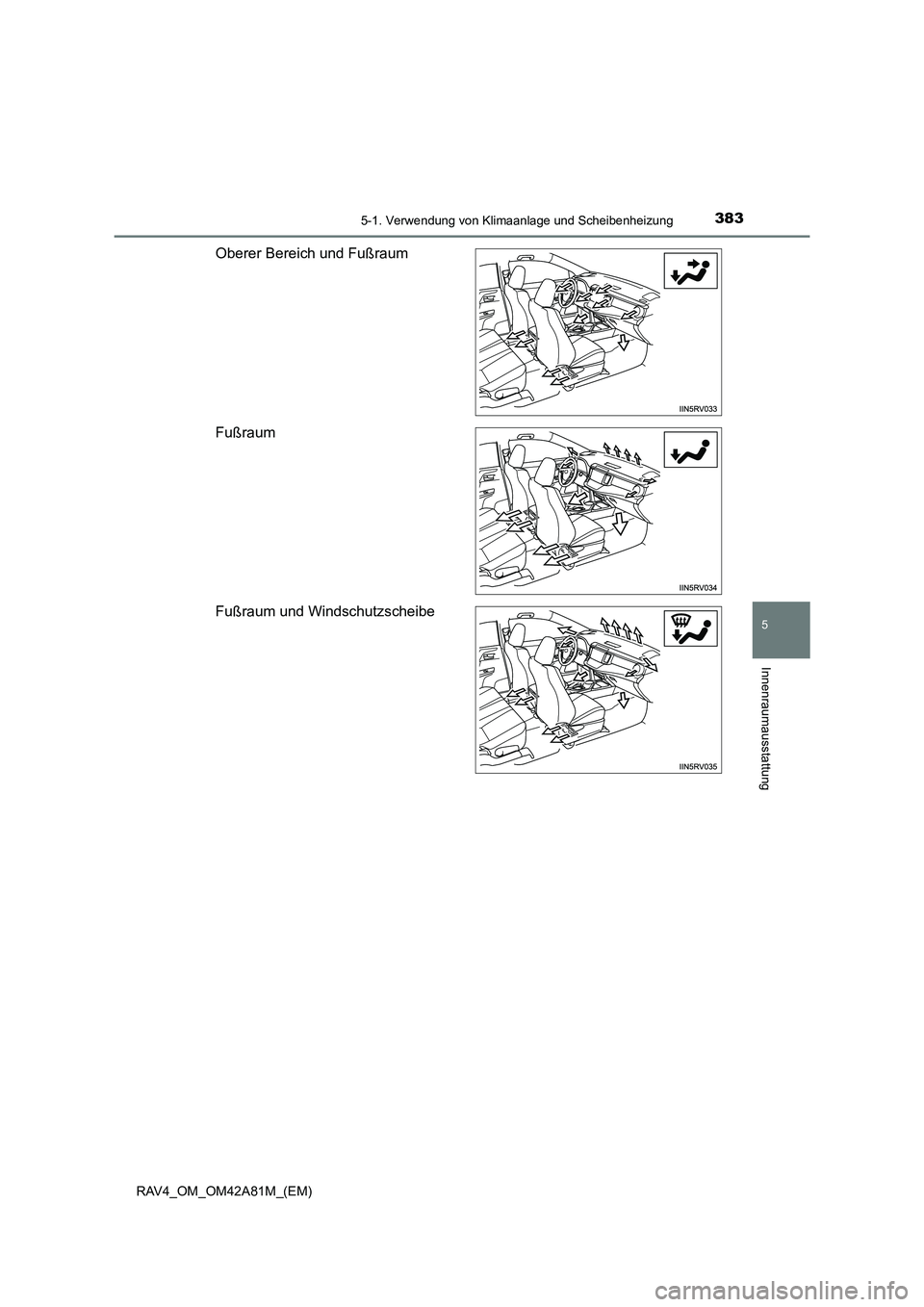

Oberer Bereich und Fußraum
Fußraum
Fußraum und Windschutzscheibe

3845-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

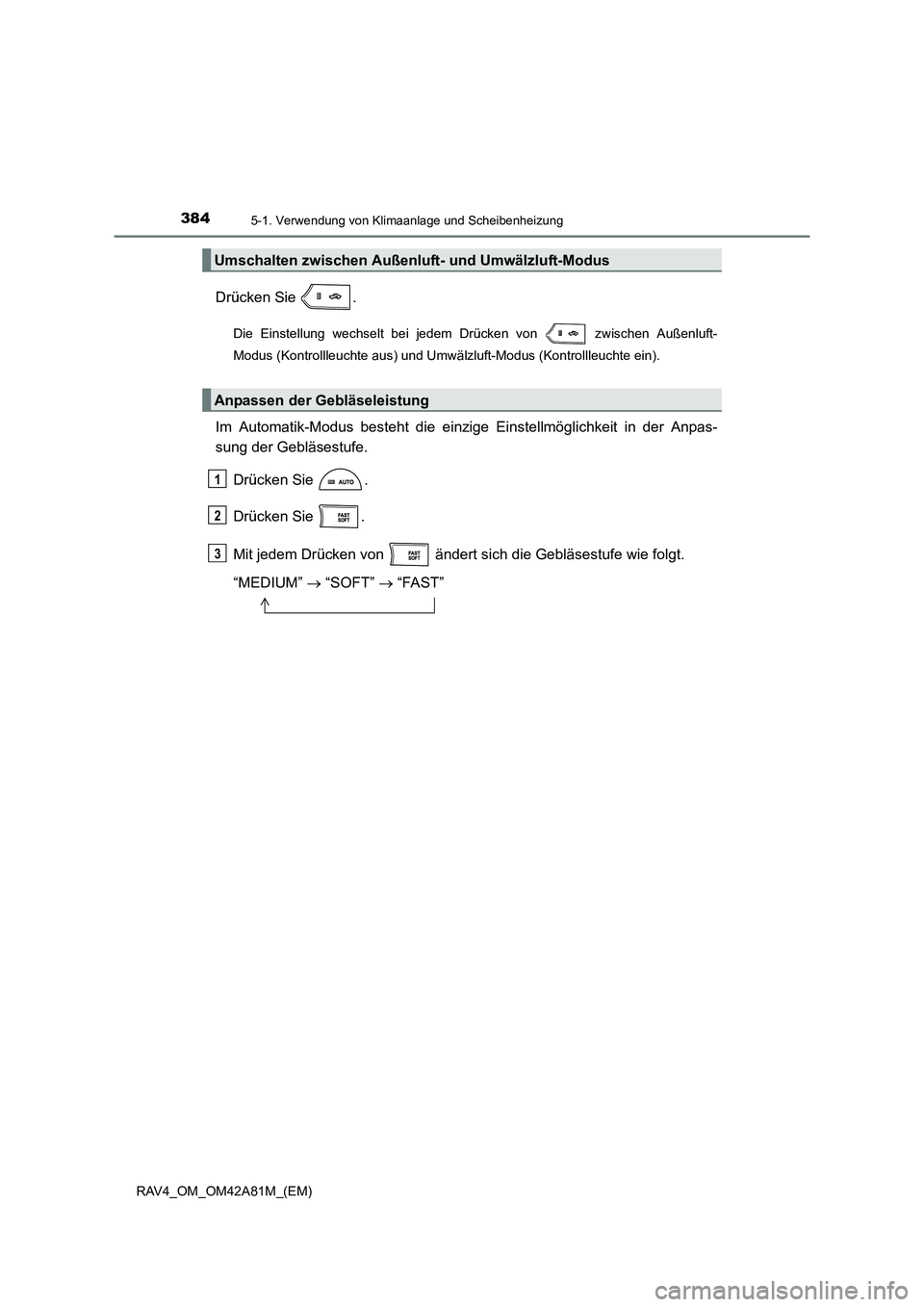

Drücken Sie .
Die Einstellung wechselt bei jedem Drücken von zwischen Außenluft-
Modus (Kontrollleuchte aus) und Umwälzluft-Modus (Kontrollleuchte ein).
Im Automatik-Modus besteht die einzige Einstellmöglichkeit in der Anpas-
sung der Gebläsestufe.
Drücken Sie .
Drücken Sie .
Mit jedem Drücken von ändert sich die Gebläsestufe wie folgt.
“MEDIUM” → “SOFT” → “FAST”
Umschalten zwischen Außenluft- und Umwälzluft-Modus
Anpassen der Gebläseleistung
1
2
3

3855-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)■

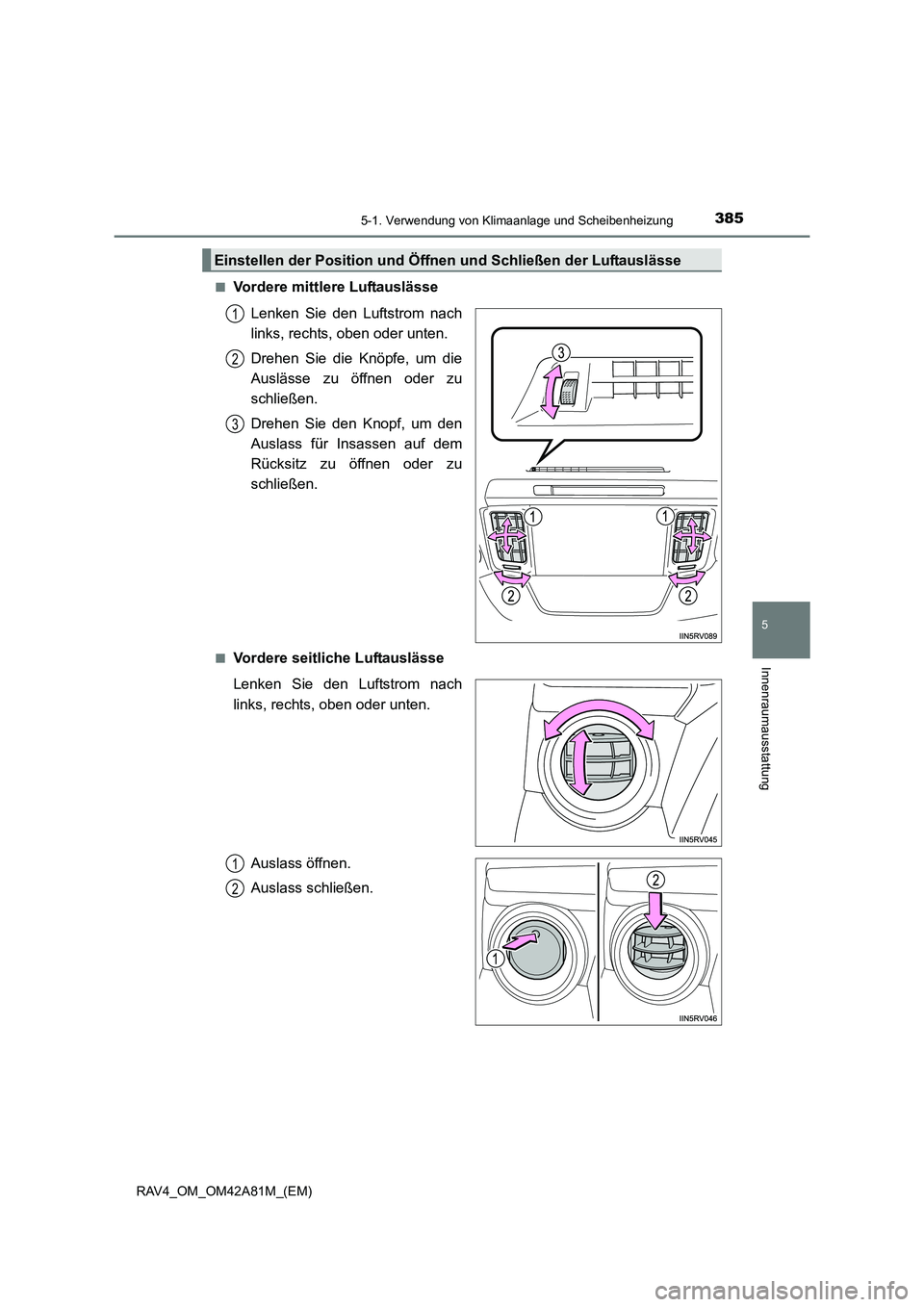

Vordere mittlere Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Drehen Sie die Knöpfe, um die
Auslässe zu öffnen oder zu
schließen.
Drehen Sie den Knopf, um den
Auslass für Insassen auf dem
Rücksitz zu öffnen oder zu
schließen.
■Vordere seitliche Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Auslass öffnen.
Auslass schließen.
Einstellen der Position und Öffn en und Schließen der Luftauslässe
1
2
3
1
2

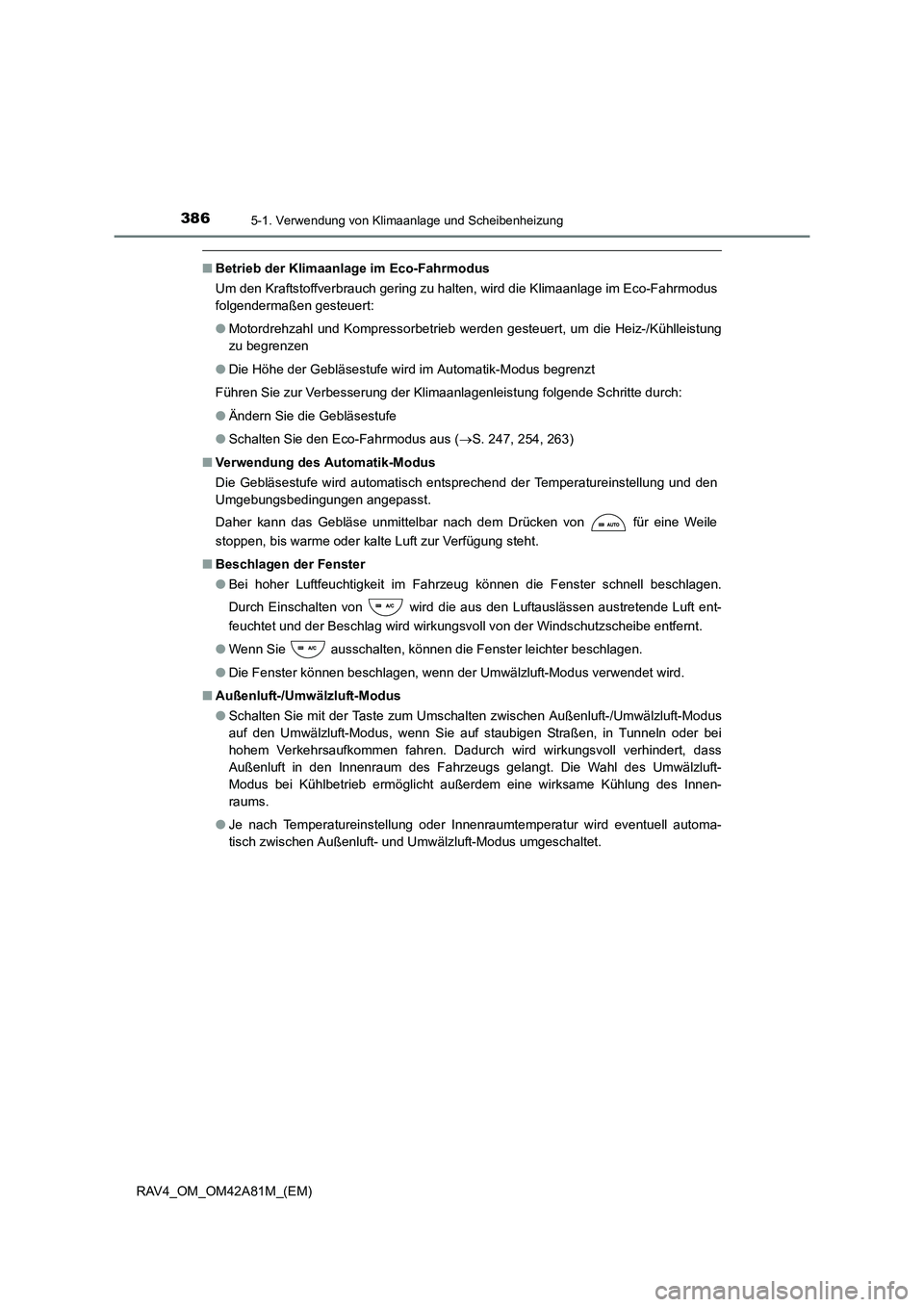

3865-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)
■Betrieb der Klimaanlage im Eco-Fahrmodus
Um den Kraftstoffverbrauch gering zu halten, wird die Klimaanlage im Eco-Fahrmodus
folgendermaßen gesteuert:
●Motordrehzahl und Kompressorbetrieb werden gesteuert, um die Heiz-/Kühlleistung
zu begrenzen
● Die Höhe der Gebläsestufe wird im Automatik-Modus begrenzt
Führen Sie zur Verbesserung der Klimaanlagenleistung folgende Schritte durch:
● Ändern Sie die Gebläsestufe
● Schalten Sie den Eco-Fahrmodus aus ( →S. 247, 254, 263)
■ Verwendung des Automatik-Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken von für eine Weile
stoppen, bis warme oder kalte Luft zur Verfügung steht.
■ Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen.
Durch Einschalten von wird die aus den Luftauslässen austretende Luft ent-
feuchtet und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
● Wenn Sie ausschalten, können die Fenster leichter beschlagen.
● Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
■ Außenluft-/Umwälzluft-Modus
●Schalten Sie mit der Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
auf den Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei
hohem Verkehrsaufkommen fahren. Dadurch wird wirkungsvoll verhindert, dass
Außenluft in den Innenraum des Fahrzeugs gelangt. Die Wahl des Umwälzluft-
Modus bei Kühlbetrieb ermöglicht außerdem eine wirksame Kühlung des Innen-
raums.
● Je nach Temperatureinstellung oder Innenraumtemperatur wird eventuell automa-
tisch zwischen Außenluft- und Umwälzluft-Modus umgeschaltet.

3875-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)■
Wenn die Außentemperatur auf nahezu 0 °C absinkt
Die Entfeuchtungsfunktion arbeitet möglicherweise nicht, selbst wenn gedrückt
wurde.
■ Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu
lassen.
● Während des Betriebs können verschiedene Gerüche von außen und von innerhalb
des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch kön-
nen Gerüche aus den Luftauslässen austreten.
● So verhindern Sie die Entstehung von Gerüchen:
• Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor
Sie das Fahrzeug ausschalten.
• Unmittelbar nach dem Einschalten der Klimaanlage im Automatik-Modus kann der Beginn des Gebläsebetriebs um eine kurze Zeitspanne verzögert werden.
■ Betrieb der Klimaanlage, wenn der Moto r vom Stopp-Start-System ausgeschaltet
wurde (Fahrzeuge mit Stopp-Start-System)
Wird der Motor vom Stopp-Start-System au sgeschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der automatischen Klimaanlage ebenfalls ausgeschaltet und die
Gebläsestufe wird entsprechend der Außentemperatur usw. verringert bzw. der
Luftaustritt wird ganz gestoppt. Um zu verhindern, dass die Klimaanlage ausgeschaltet
wird, drücken Sie den Deaktivierungsschalter für das Stopp-Start-System und lassen
Sie das Stopp-Start-System ausgeschaltet.
■ Beschlagen der Windschutzscheibe, we nn der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeu ge mit Stopp-Start-System)
Drücken Sie , um den Motor wieder zu starten und den Beschlag von der Wind-
schutzscheibe zu entfernen.
Wenn die Windschutzscheibe weiterhin beschlägt, drücken Sie den Deaktivierungs-
schalter für das Stopp-Start-System und lassen Sie das Stopp-Start-System ausge-
schaltet.
■ Austreten von Gerüchen aus der Klimaanl age, wenn der Motor vom Stopp-Start-
System ausgeschaltet wurde (Fah rzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um den Motor
wieder zu starten.
■ Klimaanlagenfilter
→S. 571

3885-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)■

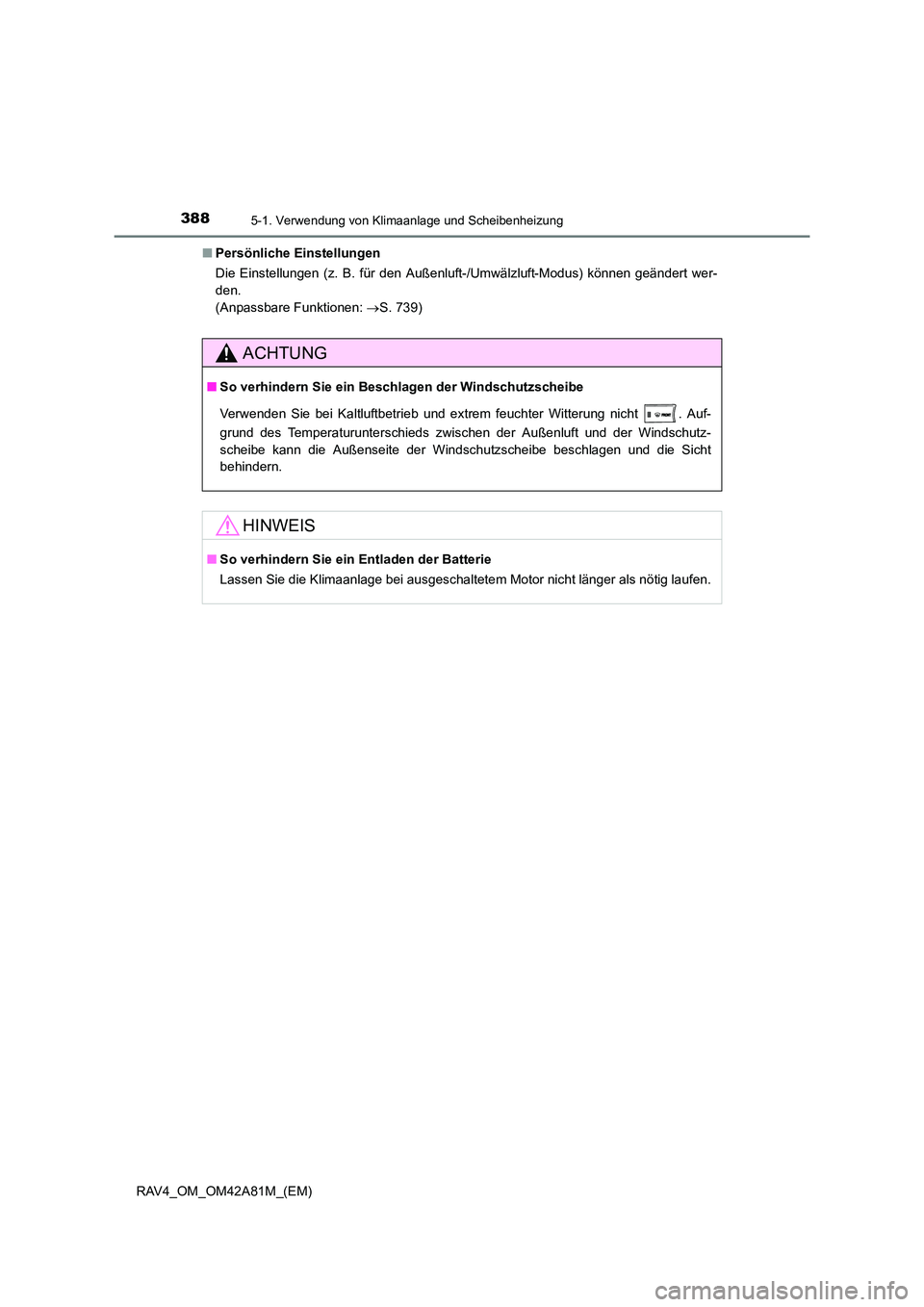

Persönliche Einstellungen
Die Einstellungen (z. B. für den Außenluft-/Umwälzluft-Modus) können geändert wer-
den.
(Anpassbare Funktionen: →S. 739)
ACHTUNG
■ So verhindern Sie ein Beschlagen der Windschutzscheibe
Verwenden Sie bei Kaltluftbetrieb und extrem feuchter Witterung nicht . Auf-
grund des Temperaturunterschieds zwischen der Außenluft und der Windschutz-
scheibe kann die Außenseite der Windschutzscheibe beschlagen und die Sicht
behindern.
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Motor nicht länger als nötig laufen.

389
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)

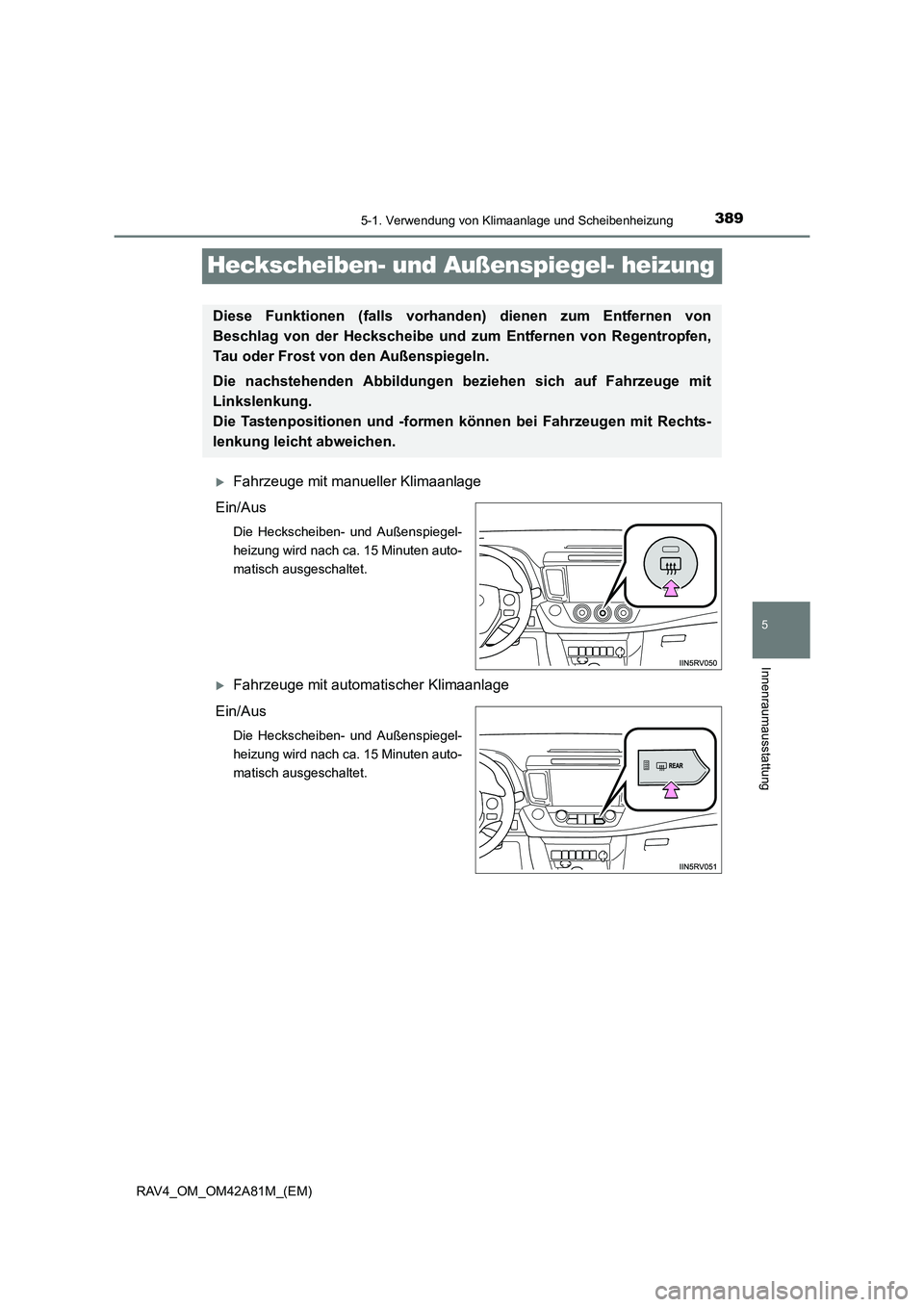

Heckscheiben- und Außenspiegel- heizung
XFahrzeuge mit manueller Klimaanlage
Ein/Aus
Die Heckscheiben- und Außenspiegel-
heizung wird nach ca. 15 Minuten auto-
matisch ausgeschaltet.
XFahrzeuge mit automatischer Klimaanlage
Ein/Aus
Die Heckscheiben- und Außenspiegel-
heizung wird nach ca. 15 Minuten auto-
matisch ausgeschaltet.
Diese Funktionen (falls vorhande n) dienen zum Entfernen von
Beschlag von der Heckscheibe und zum Entfernen von Regentropfen,
Tau oder Frost von den Außenspiegeln.
Die nachstehenden Abb ildungen beziehen sich auf Fahrzeuge mit
Linkslenkung.
Die Tastenpositionen und -formen k önnen bei Fahrzeugen mit Rechts-
lenkung leicht abweichen.

3905-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

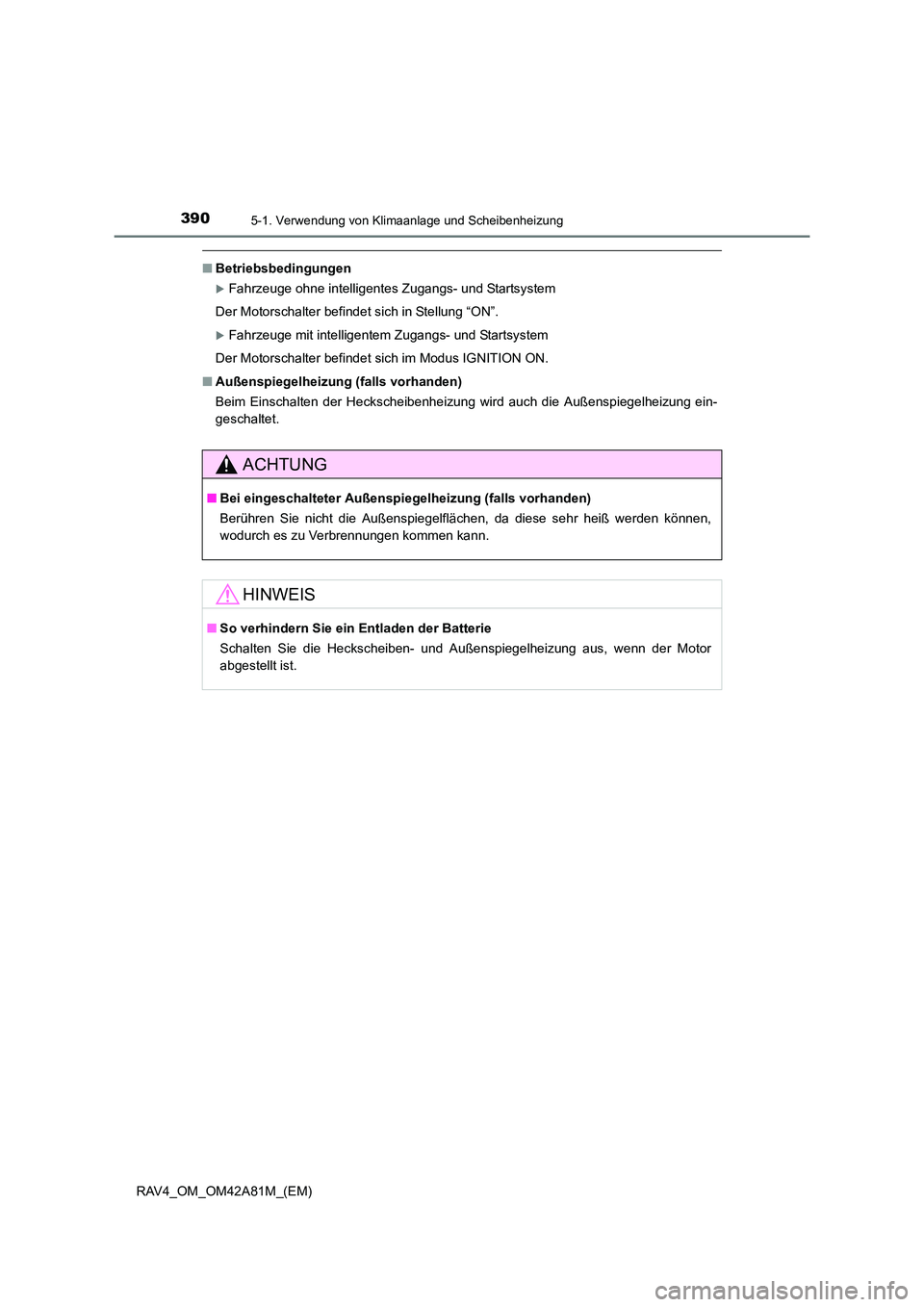

■Betriebsbedingungen
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Der Motorschalter befindet sich in Stellung “ON”.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Außenspiegelheizung (falls vorhanden)
Beim Einschalten der Heckscheibenheizung wird auch die Außenspiegelheizung ein-
geschaltet.
ACHTUNG
■Bei eingeschalteter Außenspiegelheizung (falls vorhanden)
Berühren Sie nicht die Außenspiegelflächen, da diese sehr heiß werden können,
wodurch es zu Verbrennungen kommen kann.
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Schalten Sie die Heckscheiben- und Außenspiegelheizung aus, wenn der Motor
abgestellt ist.
