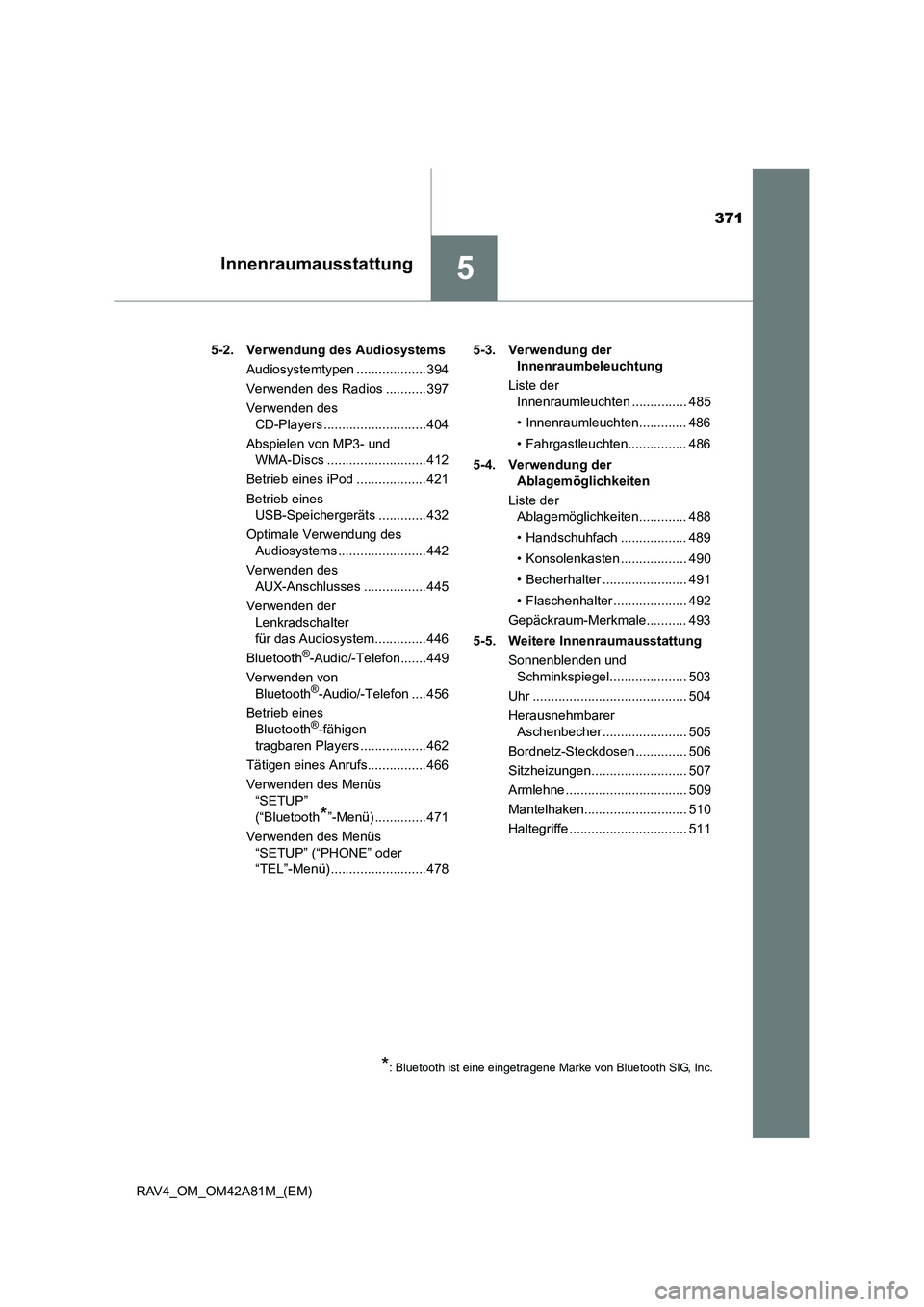

371
5Innenraumausstattung
RAV4_OM_OM42A81M_(EM)5-2. Verwendung des Audiosystems
Audiosystemtypen ... ................ 394
Verwenden des Radios ........... 397
Verwenden des CD-Players ............................404
Abspielen von MP3- und WMA-Discs ........................... 412
Betrieb eines iPod ................... 421
Betrieb eines USB-Speichergeräts ............. 432
Optimale Verwendung des Audiosystems ........................ 442
Verwenden des AUX-Anschlusses .................445
Verwenden der Lenkradschalter
für das Audiosystem.............. 446
Bluetooth
®-Audio/-Telefon.......449
Verwenden von Bluetooth
®-Audio/-Telefon ....456
Betrieb eines Bluetooth
®-fähigen
tragbaren Players ..................462
Tätigen eines Anrufs................ 466
Verwenden des Menüs “SETUP”
(“Bluetooth
*”-Menü) .............. 471
Verwenden des Menüs “SETUP” (“PHONE” oder
“TEL”-Menü) .......................... 478 5-3. Verwendung der
Innenraumbeleuchtung
Liste der Innenraumleuchten ............... 485
• Innenraumleuchten............. 486
• Fahrgastleuchten................ 486
5-4. Verwendung der Ablagemöglichkeiten
Liste der Ablagemöglichkeiten............. 488
• Handschuhfach .................. 489
• Konsolenkasten .................. 490
• Becherhalter ....................... 491
• Flaschenhalter .................... 492
Gepäckraum-Merkmale........... 493
5-5. Weitere Innenraumausstattung Sonnenblenden und Schminkspiegel..................... 503
Uhr .......................................... 504
Herausnehmbarer Aschenbecher ....................... 505
Bordnetz-Steckdosen .............. 506
Sitzheizungen.......................... 507
Armlehne ................................. 509
Mantelhaken............................ 510
Haltegriffe ................................ 511
*: Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc.

3725-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

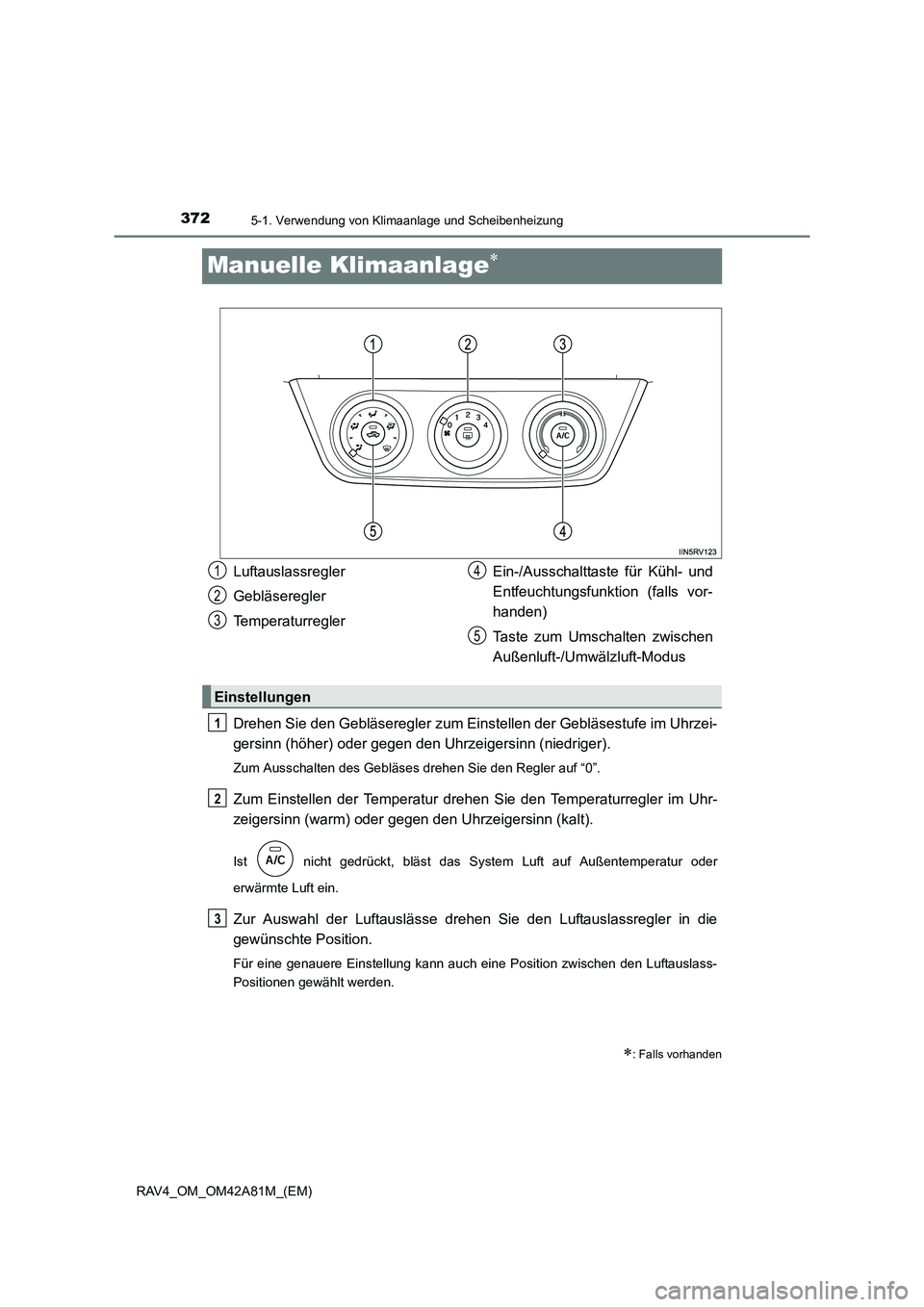

Manuelle Klimaanlage∗
Drehen Sie den Gebläseregler zum Einstellen der Gebläsestufe im Uhrzei-
gersinn (höher) oder gegen den Uhrzeigersinn (niedriger).
Zum Ausschalten des Gebläses drehen Sie den Regler auf “0”.
Zum Einstellen der Temperatur drehen Sie den Temperaturregler im Uhr-
zeigersinn (warm) oder gegen den Uhrzeigersinn (kalt).
Ist nicht gedrückt, bläst das System Luft auf Außentemperatur oder
erwärmte Luft ein.
Zur Auswahl der Luftauslässe drehen Sie den Luftauslassregler in die
gewünschte Position.
Für eine genauere Einstellung kann auch eine Position zwischen den Luftauslass-
Positionen gewählt werden.
∗: Falls vorhanden
Luftauslassregler
Gebläseregler
Temperaturregler Ein-/Ausschalttaste für Kühl- und
Entfeuchtungsfunktion (falls vor-
handen)
Taste zum Umschalten zwischen
Außenluft-/Umwälzluft-Modus
Einstellungen
1
2
3
4
5
1
2
3

3735-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)

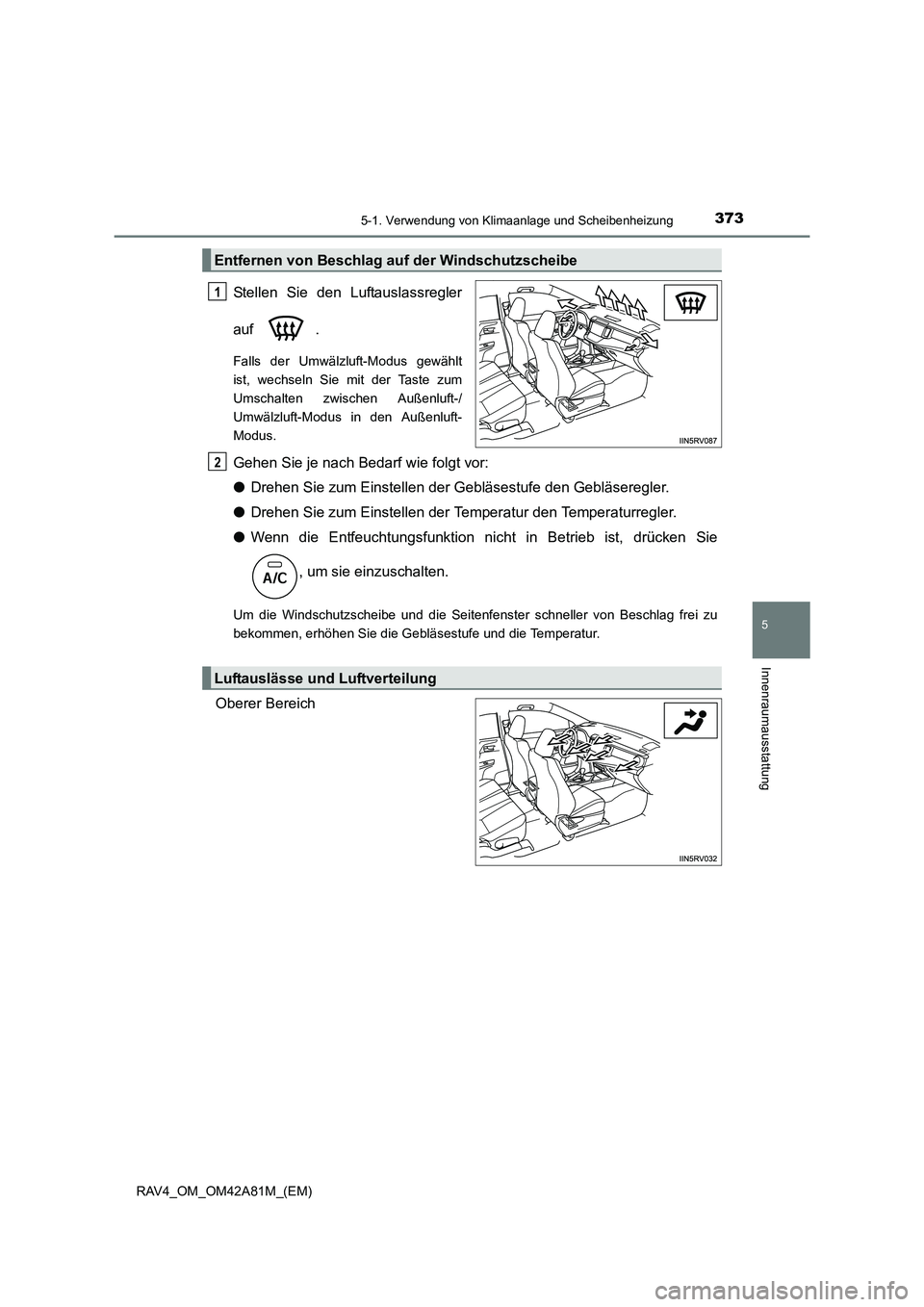

Stellen Sie den Luftauslassregler
auf .
Falls der Umwälzluft-Modus gewählt
ist, wechseln Sie mit der Taste zum
Umschalten zwischen Außenluft-/
Umwälzluft-Modus in den Außenluft-
Modus.
Gehen Sie je nach Bedarf wie folgt vor:
●Drehen Sie zum Einstellen der Gebläsestufe den Gebläseregler.
● Drehen Sie zum Einstellen der Tem peratur den Temperaturregler.
● Wenn die Entfeuchtungsfunktion nicht in Betrieb ist, drücken Sie
, um sie einzuschalten.
Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.
Oberer Bereich
Entfernen von Beschlag auf der Windschutzscheibe
11
Luftauslässe und Luftverteilung
2

3745-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

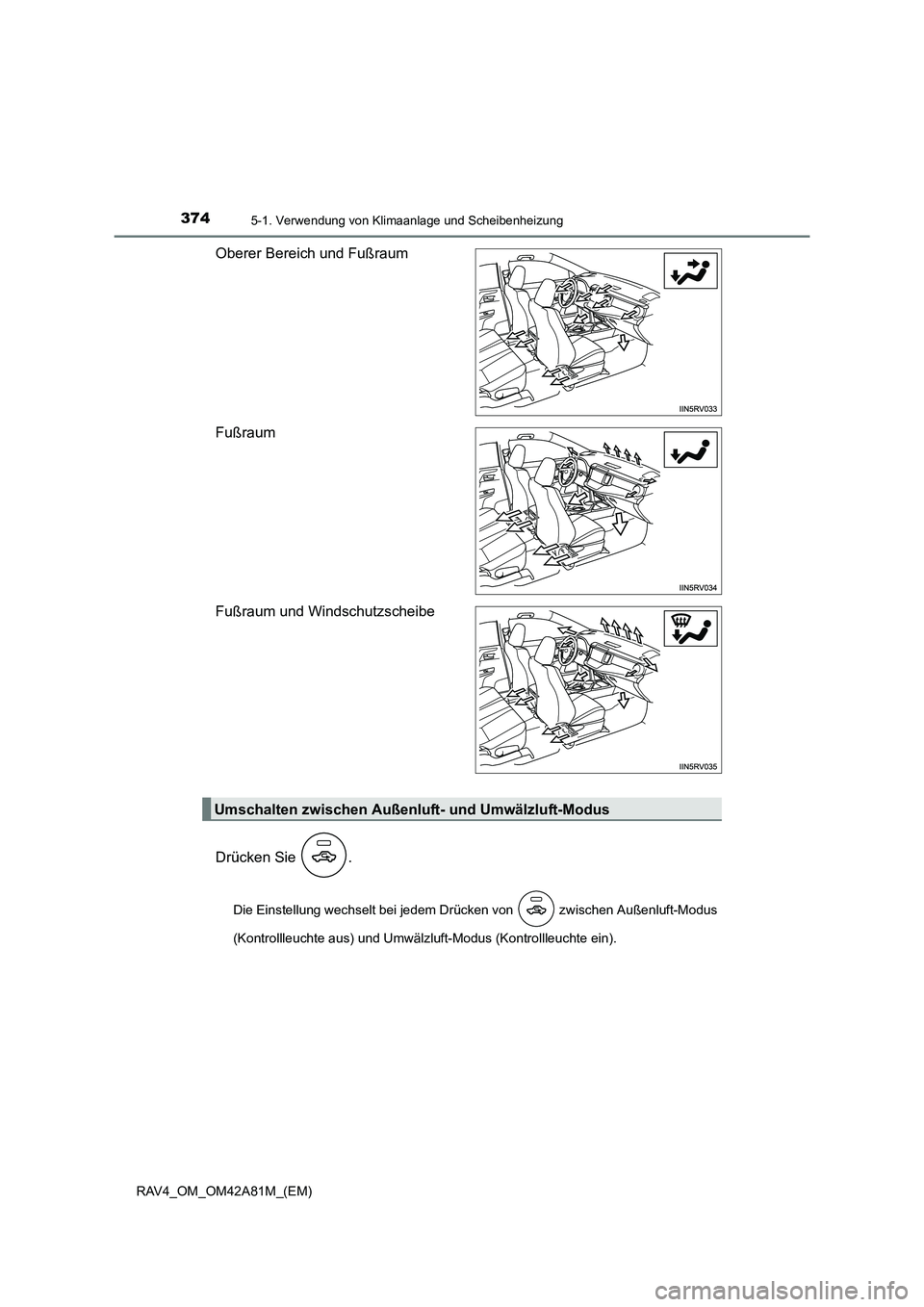

Oberer Bereich und Fußraum
Fußraum
Fußraum und Windschutzscheibe
Drücken Sie .
Die Einstellung wechselt bei jedem Drücken von zwischen Außenluft-Modus
(Kontrollleuchte aus) und Umwälzluft-Modus (Kontrollleuchte ein).
Umschalten zwischen Außenluft- und Umwälzluft-Modus

3755-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung

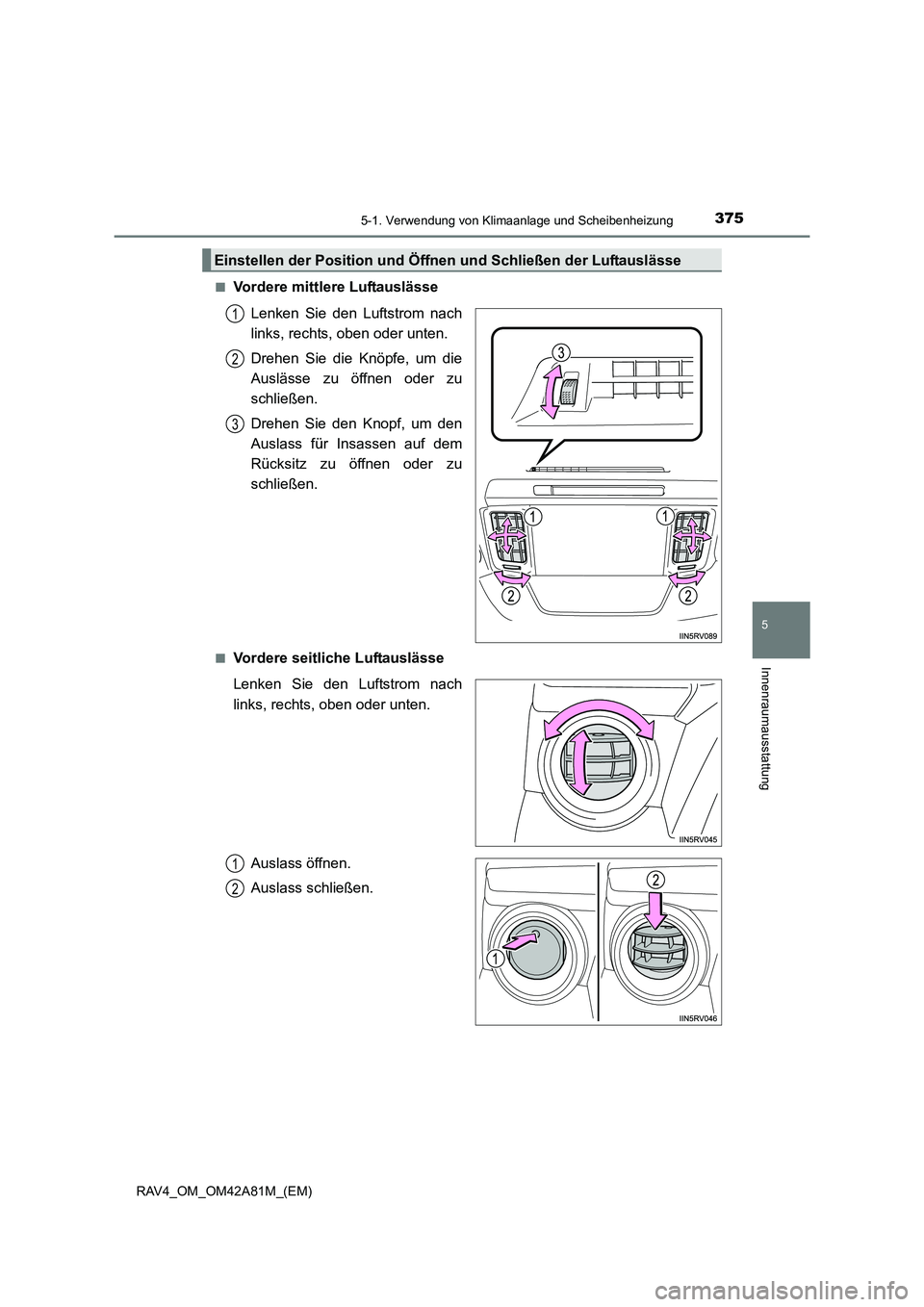

RAV4_OM_OM42A81M_(EM)■
Vordere mittlere Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Drehen Sie die Knöpfe, um die
Auslässe zu öffnen oder zu
schließen.
Drehen Sie den Knopf, um den
Auslass für Insassen auf dem
Rücksitz zu öffnen oder zu
schließen.
■Vordere seitliche Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Auslass öffnen.
Auslass schließen.
Einstellen der Position und Öffn en und Schließen der Luftauslässe
1
2
3
1
2

3765-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

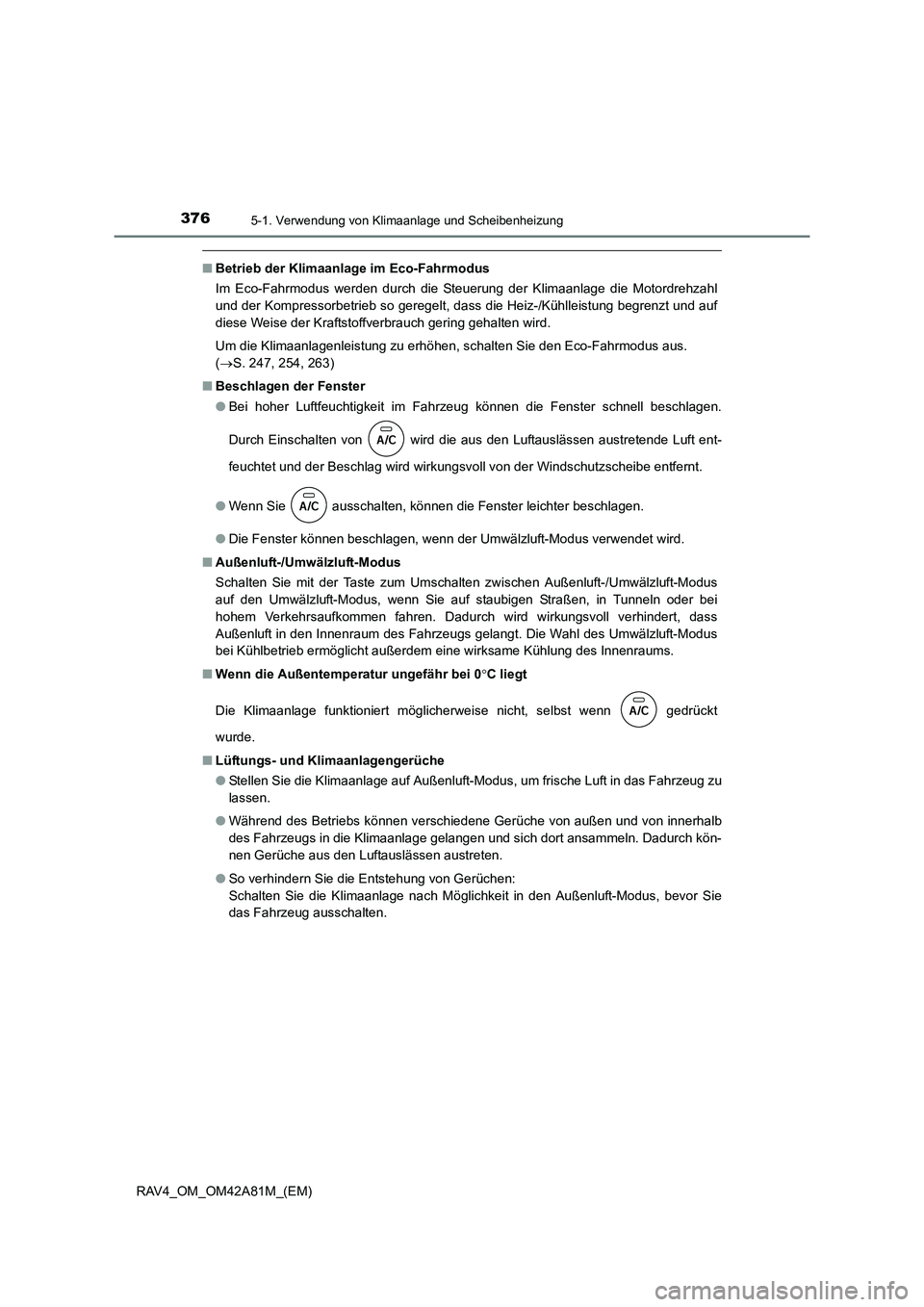

■Betrieb der Klimaanlage im Eco-Fahrmodus
Im Eco-Fahrmodus werden durch die Steuerung der Klimaanlage die Motordrehzahl
und der Kompressorbetrieb so geregelt, dass die Heiz-/Kühlleistung begrenzt und auf
diese Weise der Kraftstoffverbrauch gering gehalten wird.
Um die Klimaanlagenleistung zu erhöhen, schalten Sie den Eco-Fahrmodus aus.
(→ S. 247, 254, 263)
■ Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen.
Durch Einschalten von wird die aus den Luftauslässen austretende Luft ent-
feuchtet und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
● Wenn Sie ausschalten, können die Fenster leichter beschlagen.
● Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
■ Außenluft-/Umwälzluft-Modus
Schalten Sie mit der Taste zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
auf den Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei
hohem Verkehrsaufkommen fahren. Dadurch wird wirkungsvoll verhindert, dass
Außenluft in den Innenraum des Fahrzeugs gelangt. Die Wahl des Umwälzluft-Modus
bei Kühlbetrieb ermöglicht außerdem eine wirksame Kühlung des Innenraums.
■ Wenn die Außentemperatur ungefähr bei 0 °C liegt
Die Klimaanlage funktioniert möglicherweise nicht, selbst wenn gedrückt
wurde.
■ Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu
lassen.
● Während des Betriebs können verschiedene Gerüche von außen und von innerhalb
des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch kön-
nen Gerüche aus den Luftauslässen austreten.
● So verhindern Sie die Entstehung von Gerüchen:
Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten.

3775-1. Verwendung von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)■

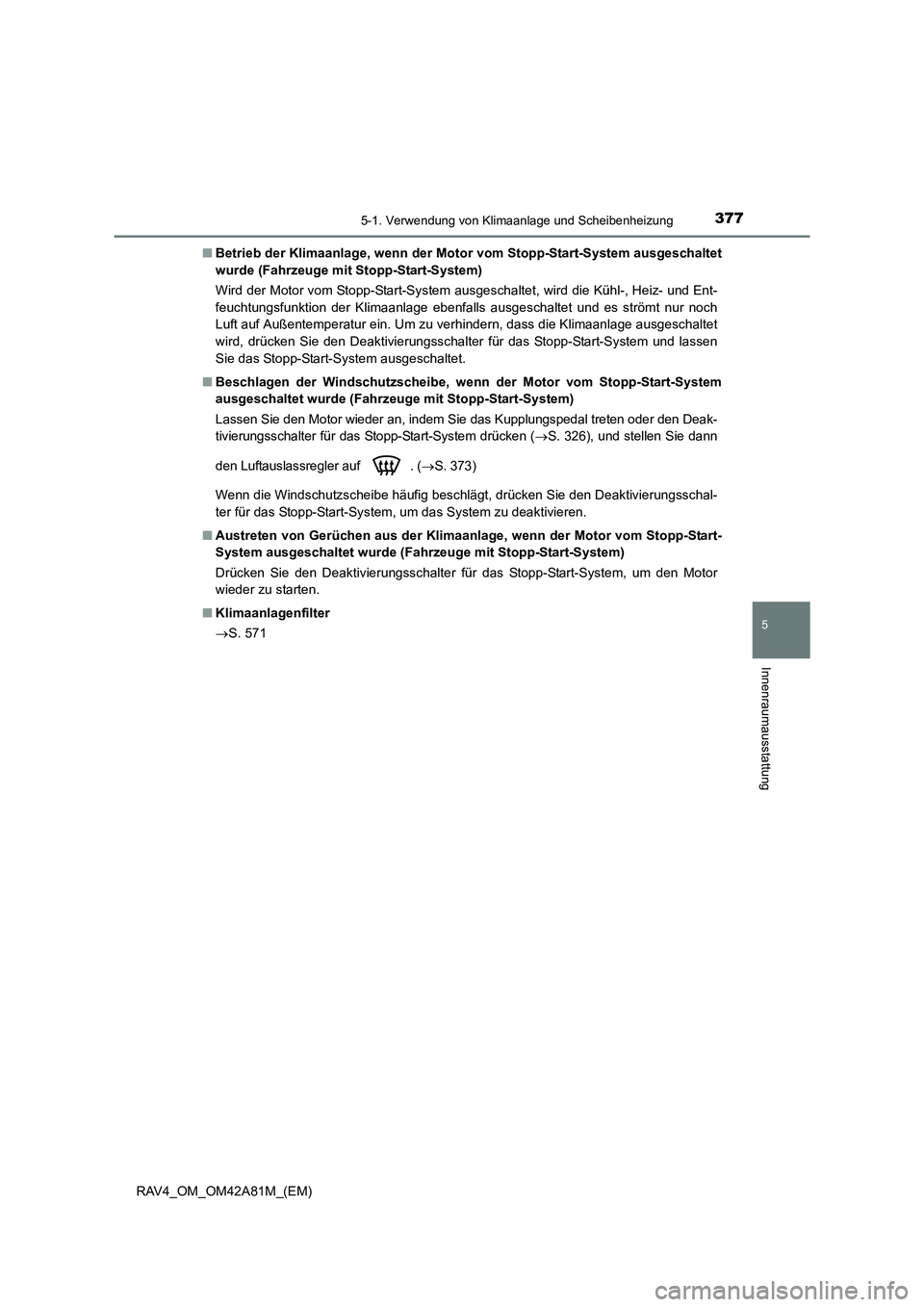

Betrieb der Klimaanlage, wenn der Moto r vom Stopp-Start-System ausgeschaltet
wurde (Fahrzeuge mit Stopp-Start-System)
Wird der Motor vom Stopp-Start-System au sgeschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der Klimaanlage ebenfalls ausgeschaltet und es strömt nur noch
Luft auf Außentemperatur ein. Um zu verhindern, dass die Klimaanlage ausgeschaltet
wird, drücken Sie den Deaktivierungsschalter für das Stopp-Start-System und lassen
Sie das Stopp-Start-System ausgeschaltet.
■ Beschlagen der Windschutzscheibe, we nn der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeu ge mit Stopp-Start-System)
Lassen Sie den Motor wieder an, indem Sie das Kupplungspedal treten oder den Deak-
tivierungsschalter für das Stopp-Start-System drücken ( →S. 326), und stellen Sie dann
den Luftauslassregler auf . ( →S. 373)
Wenn die Windschutzscheibe häufig beschlägt , drücken Sie den Deaktivierungsschal-
ter für das Stopp-Start-System, um das System zu deaktivieren.
■ Austreten von Gerüchen aus der Klimaanl age, wenn der Motor vom Stopp-Start-
System ausgeschaltet wurde (Fah rzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um den Motor
wieder zu starten.
■ Klimaanlagenfilter
→S. 571

3785-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

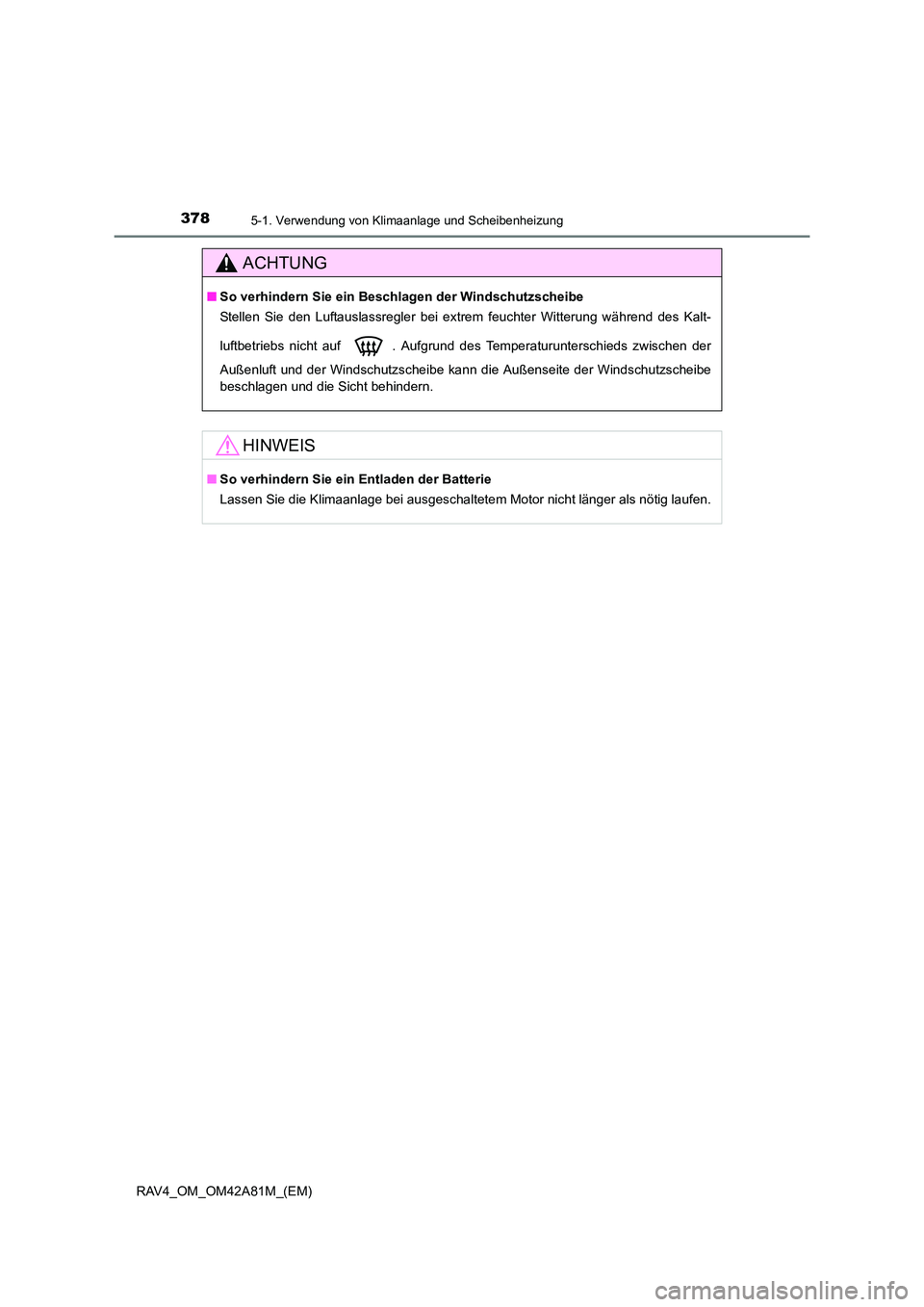

ACHTUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
Stellen Sie den Luftauslassregler bei extrem feuchter Witterung während des Kalt-
luftbetriebs nicht auf . Aufgrund des Temperaturunterschieds zwischen der
Außenluft und der Windschutzscheibe kann die Außenseite der Windschutzscheibe
beschlagen und die Sicht behindern.
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Motor nicht länger als nötig laufen.

379
5
5-1. Verwendung von Klimaanlage und Scheibenheizung
Innenraumausstattung
RAV4_OM_OM42A81M_(EM)

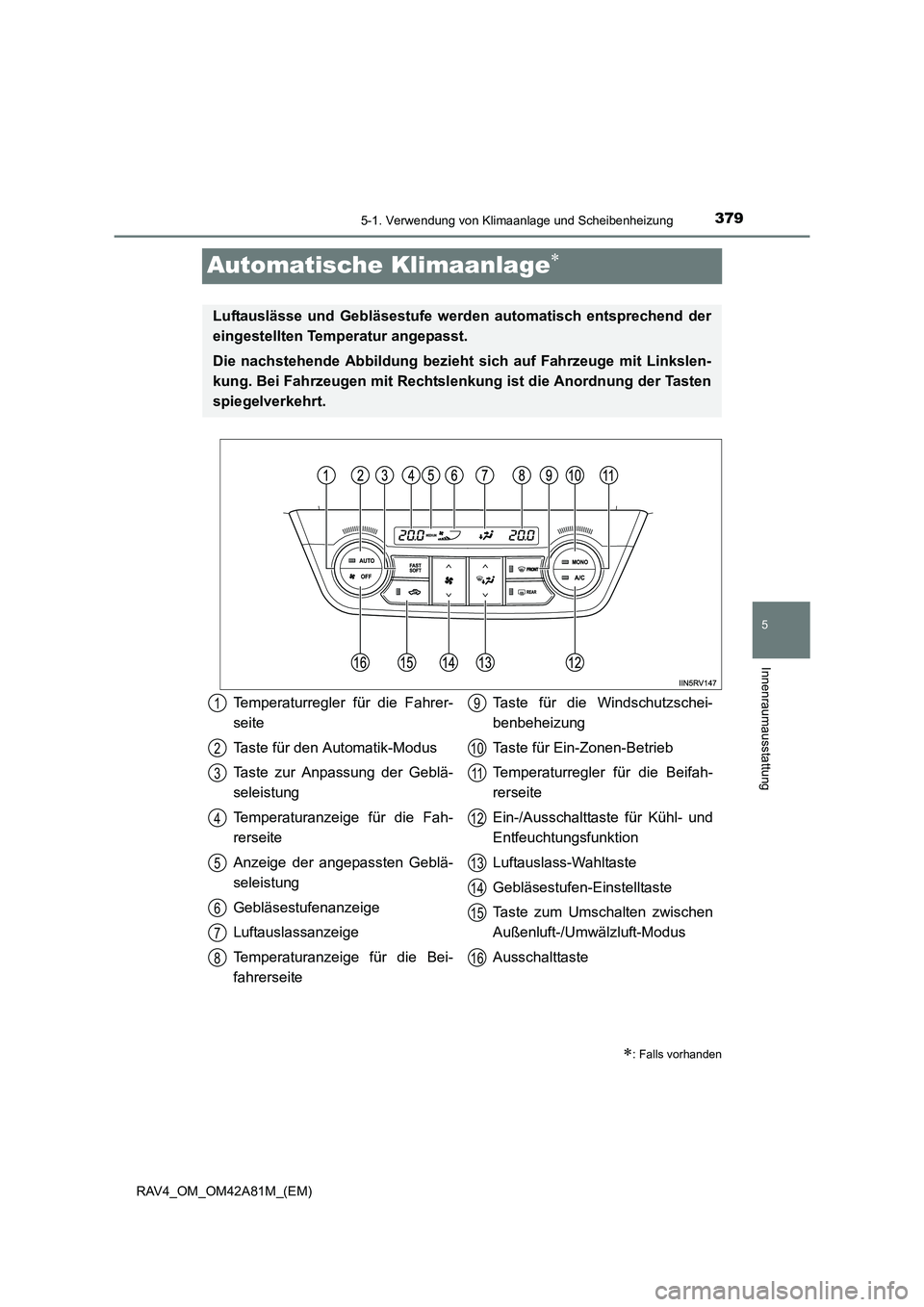

Automatische Klimaanlage∗∗
: Falls vorhanden
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
eingestellten Temperatur angepasst.
Die nachstehende Abbild ung bezieht sich auf Fahrzeuge mit Linkslen-
kung. Bei Fahrzeugen mit Rechtslenkung ist die Anordnung der Tasten
spiegelverkehrt.
Temperaturregler für die Fahrer-
seite
Taste für den Automatik-Modus
Taste zur Anpassung der Geblä-
seleistung
Temperaturanzeige für die Fah-
rerseite
Anzeige der angepassten Geblä-
seleistung
Gebläsestufenanzeige
Luftauslassanzeige
Temperaturanzeige für die Bei-
fahrerseite Taste für die Windschutzschei-
benbeheizung
Taste für Ein-Zonen-Betrieb
Temperaturregler für die Beifah-
rerseite
Ein-/Ausschalttaste für Kühl- und
Entfeuchtungsfunktion
Luftauslass-Wahltaste
Gebläsestufen-Einstelltaste
Taste zum Umschalten zwischen
Außenluft-/Umwälzluft-Modus
Ausschalttaste1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

3805-1. Verwendung von Klimaanlage und Scheibenheizung
RAV4_OM_OM42A81M_(EM)

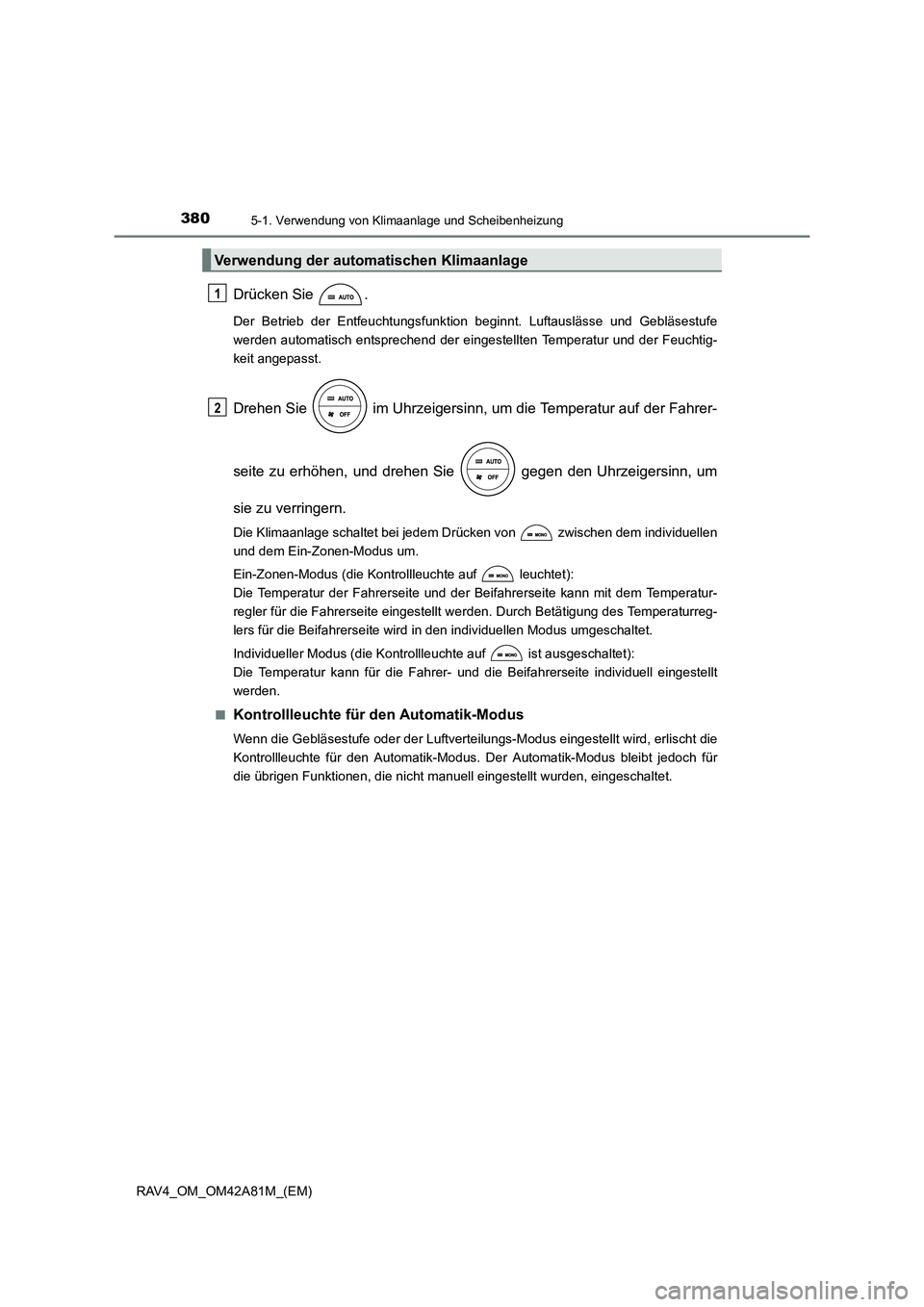

Drücken Sie .
Der Betrieb der Entfeuchtungsfunktion beginnt. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der eingestellten Temperatur und der Feuchtig-
keit angepasst.
Drehen Sie im Uhrzeigersinn, um die Temperatur auf der Fahrer-
seite zu erhöhen, und drehen Sie gegen den Uhrzeigersinn, um
sie zu verringern.
Die Klimaanlage schaltet bei jedem Drücken von zwischen dem individuellen
und dem Ein-Zonen-Modus um.
Ein-Zonen-Modus (die Kontrollleuchte auf leuchtet):
Die Temperatur der Fahrerseite und der Beifahrerseite kann mit dem Temperatur-
regler für die Fahrerseite eingestellt we rden. Durch Betätigung des Temperaturreg-
lers für die Beifahrerseite wird in den individuellen Modus umgeschaltet.
Individueller Modus (die Kontrollleuchte auf ist ausgeschaltet):
Die Temperatur kann für die Fahrer- und die Beifahrerseite individuell eingestellt
werden.
■
Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird, erlischt die
Kontrollleuchte für den Automatik-Modus. Der Automatik-Modus bleibt jedoch für
die übrigen Funktionen, die nicht manuell eingestellt wurden, eingeschaltet.
Verwendung der automatischen Klimaanlage
1
2
