TOYOTA RAV4 2015 Betriebsanleitungen (in German)

5816-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)■

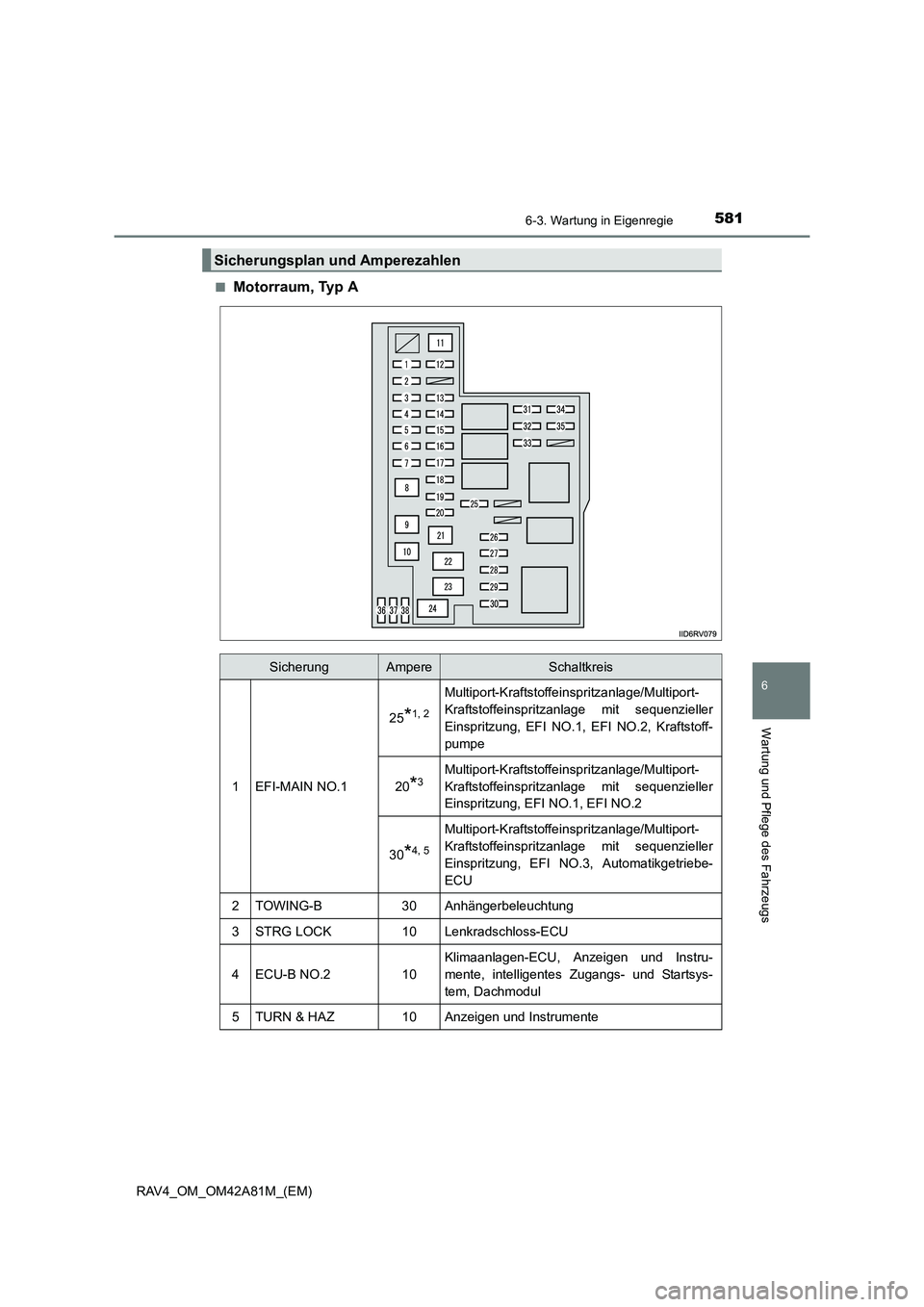

Motorraum, Typ A
Sicherungsplan und Amperezahlen
SicherungAmpereSchaltkreis
1EFI-MAIN NO.1
25*1, 2
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2, Kraftstoff-
pumpe
20*3Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2
30*4, 5
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.3, Automatikgetriebe-
ECU
2TOWING-B30Anhängerbeleuchtung
3STRG LOCK10Lenkradschloss-ECU
4ECU-B NO.210
Klimaanlagen-ECU, Anzeigen und Instru-
mente, intelligentes Zugangs- und Startsys-
tem, Dachmodul
5TURN & HAZ10Anzeigen und Instrumente

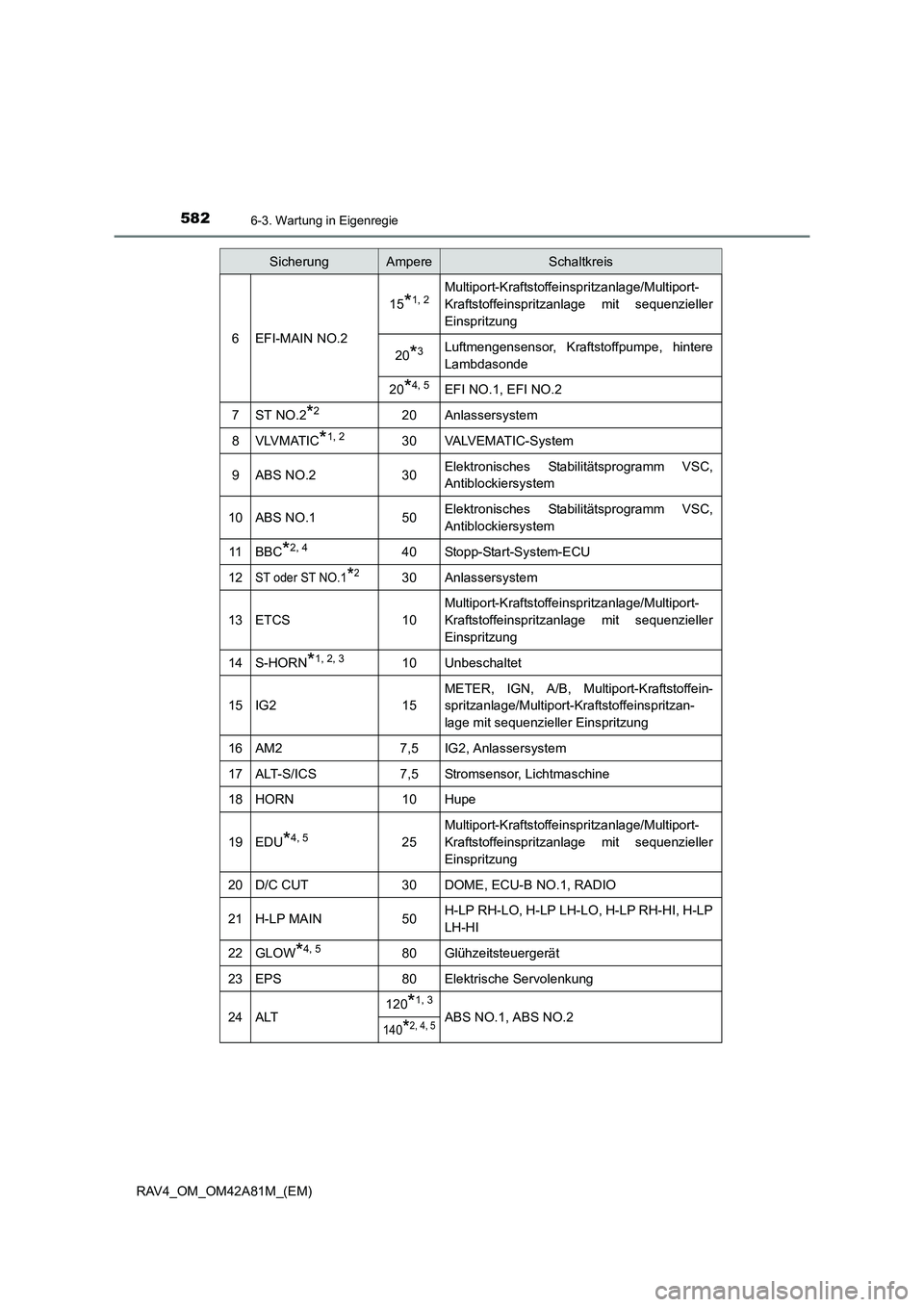

5826-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)
6EFI-MAIN NO.2
15*1, 2Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
20*3Luftmengensensor, Kraftstoffpumpe, hintere
Lambdasonde
20*4, 5EFI NO.1, EFI NO.2
7ST NO.2*220Anlassersystem
8VLVMATIC*1, 230VA LV E M AT I C - S y s t e m
9ABS NO.230Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
10ABS NO.150Elektronisches Stabilitätsprogramm VSC,
Antiblockiersystem
11BBC*2, 440Stopp-Start-System-ECU
12ST oder ST NO.1*230Anlassersystem
13ETCS10
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
14S-HORN*1, 2, 310Unbeschaltet
15IG215
METER, IGN, A/B, Multiport-Kraftstoffein-
spritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung
16AM27,5IG2, Anlassersystem
17ALT-S/ICS7,5Stromsensor, Lichtmaschine
18HORN10Hupe
19EDU*4, 525
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
20D/C CUT30DOME, ECU-B NO.1, RADIO
21H-LP MAIN50H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
22GLOW*4, 580Glühzeitsteuergerät
23EPS80Elektrische Servolenkung
24ALT120*1, 3
ABS NO.1, ABS NO.2140*2, 4, 5
SicherungAmpereSchaltkreis

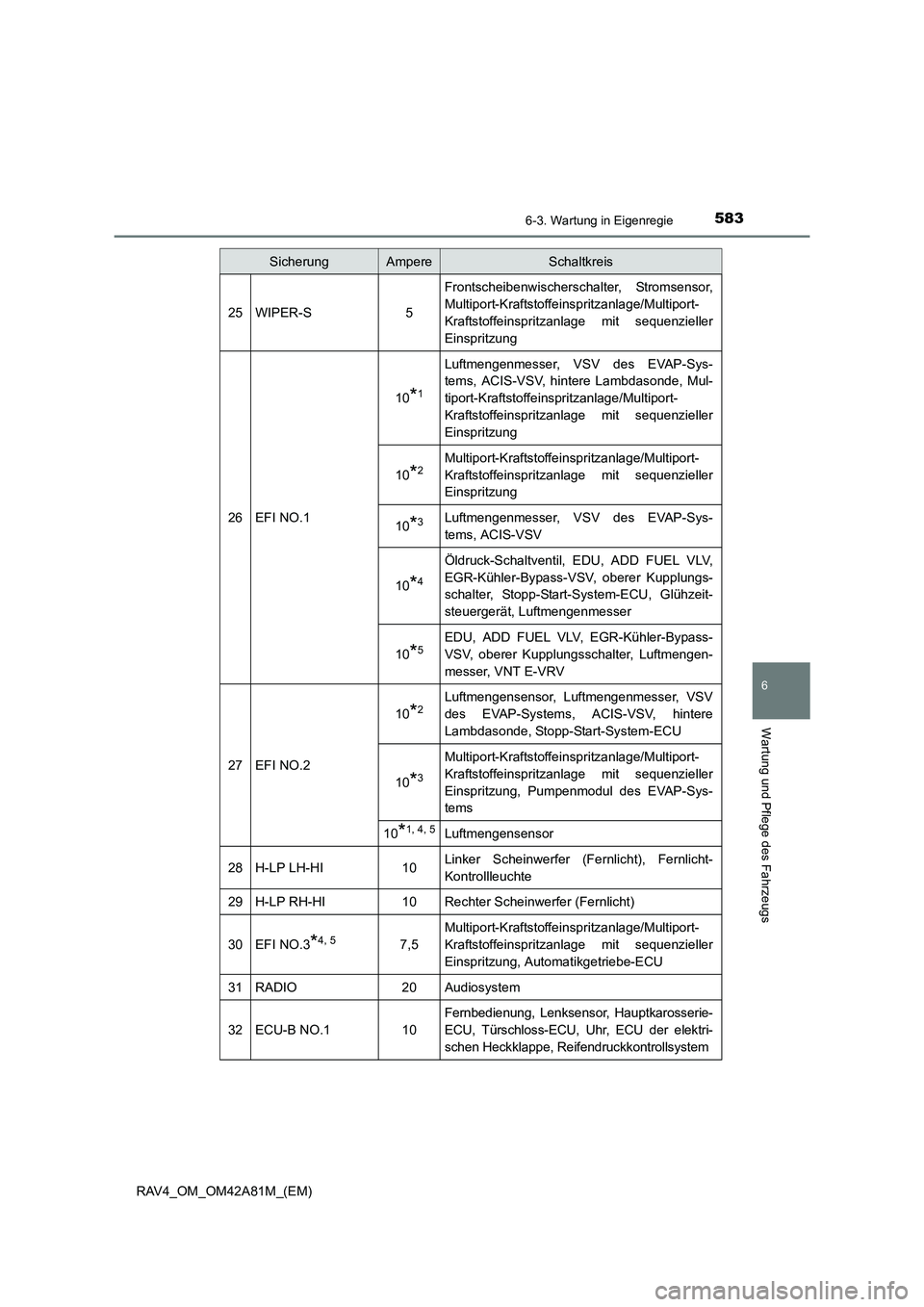

5836-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
25WIPER-S5
Frontscheibenwischerschalter, Stromsensor,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
26EFI NO.1
10*1
Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV, hintere Lambdasonde, Mul-
tiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
10*2Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
10*3Luftmengenmesser, VSV des EVAP-Sys-
tems, ACIS-VSV
10*4
Öldruck-Schaltventil, EDU, ADD FUEL VLV,
EGR-Kühler-Bypass-VSV, oberer Kupplungs-
schalter, Stopp-Start-System-ECU, Glühzeit-
steuergerät, Luftmengenmesser
10*5EDU, ADD FUEL VLV, EGR-Kühler-Bypass-
VSV, oberer Kupplungsschalter, Luftmengen-
messer, VNT E-VRV
27EFI NO.2
10*2Luftmengensensor, Luftmengenmesser, VSV
des EVAP-Systems, ACIS-VSV, hintere
Lambdasonde, Stopp-Start-System-ECU
10*3
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Pumpenmodul des EVAP-Sys-
tems
10*1, 4, 5Luftmengensensor
28H-LP LH-HI10Linker Scheinwerfer (Fernlicht), Fernlicht-
Kontrollleuchte
29H-LP RH-HI10Rechter Scheinwerfer (Fernlicht)
30EFI NO.3*4, 57,5
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, Automatikgetriebe-ECU
31RADIO20Audiosystem
32ECU-B NO.110
Fernbedienung, Lenksensor, Hauptkarosserie-
ECU, Türschloss-ECU, Uhr, ECU der elektri-
schen Heckklappe, Reifendruckkontrollsystem
SicherungAmpereSchaltkreis

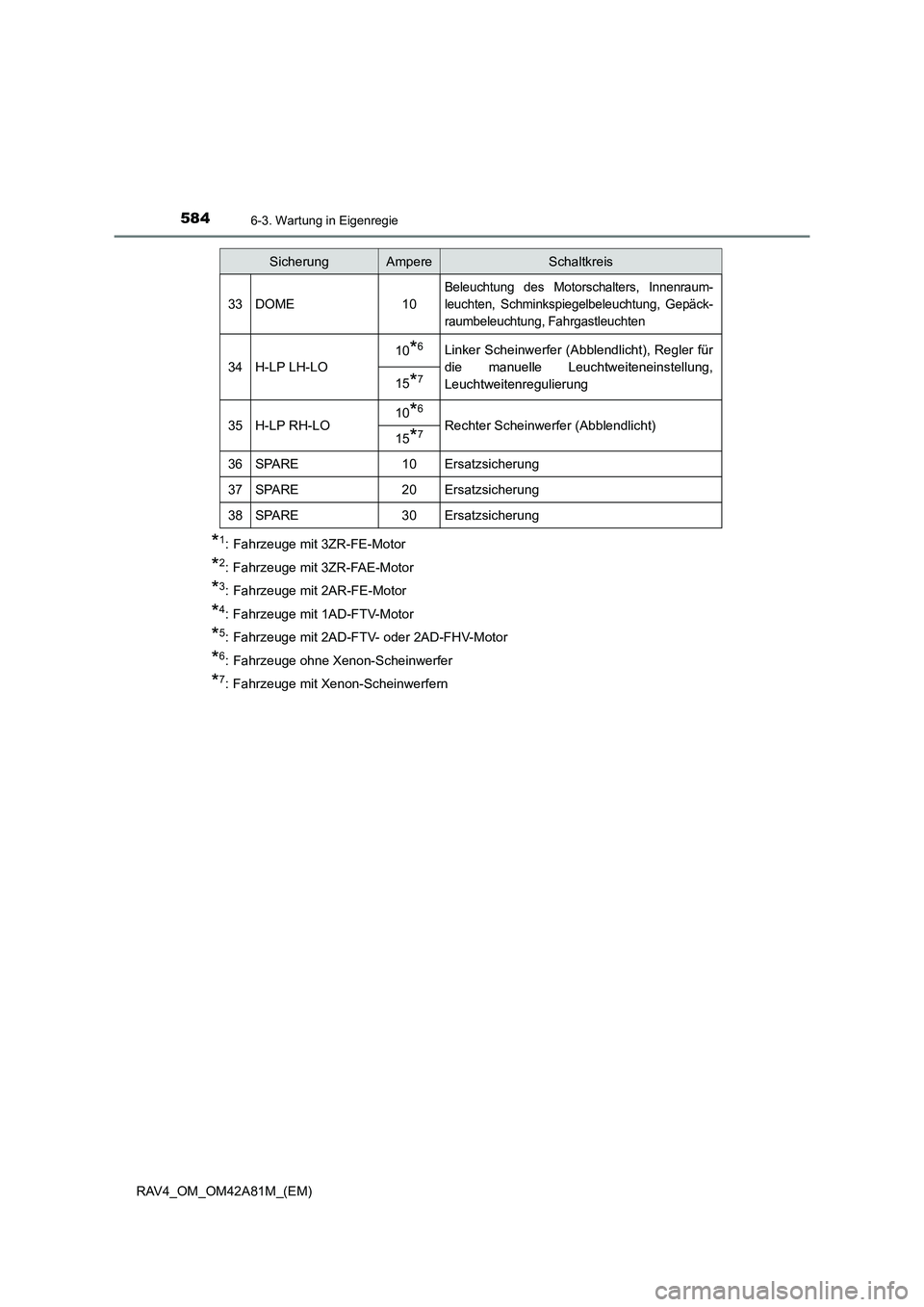

5846-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)
*1: Fahrzeuge mit 3ZR-FE-Motor
*2: Fahrzeuge mit 3ZR-FAE-Motor
*3: Fahrzeuge mit 2AR-FE-Motor
*4: Fahrzeuge mit 1AD-FTV-Motor
*5: Fahrzeuge mit 2AD-FTV- oder 2AD-FHV-Motor
*6: Fahrzeuge ohne Xenon-Scheinwerfer
*7: Fahrzeuge mit Xenon-Scheinwerfern
33DOME10
Beleuchtung des Motorschalters, Innenraum-
leuchten, Schminkspiegelbeleuchtung, Gepäck-
raumbeleuchtung, Fahrgastleuchten
34H-LP LH-LO
10*6Linker Scheinwerfer (Abblendlicht), Regler für
die manuelle Leuchtweiteneinstellung,
Leuchtweitenregulierung
15*7
35H-LP RH-LO10*6
Rechter Scheinwerfer (Abblendlicht)15*7
36SPARE10Ersatzsicherung
37SPARE20Ersatzsicherung
38SPARE30Ersatzsicherung
SicherungAmpereSchaltkreis

5856-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)■

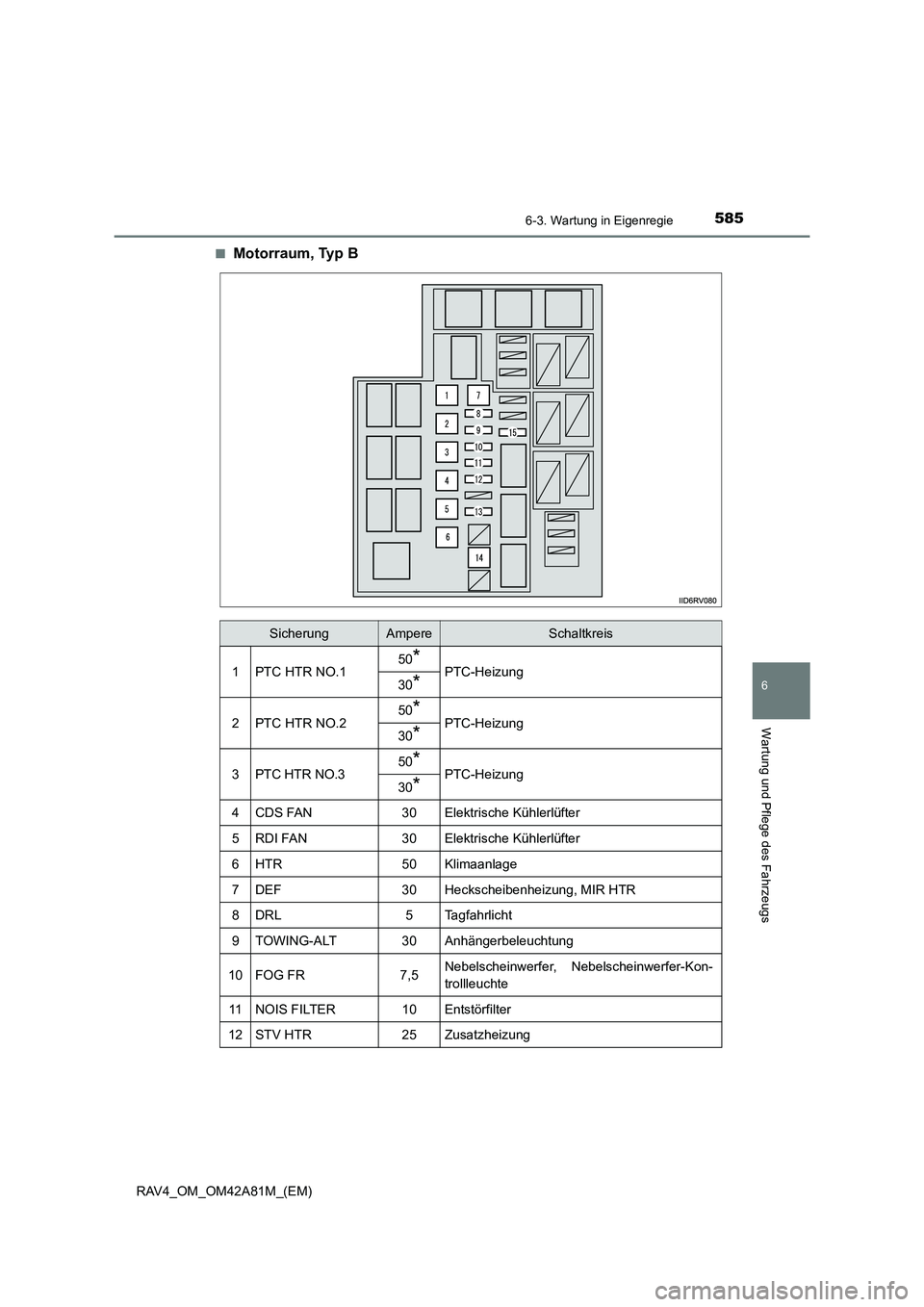

Motorraum, Typ B
SicherungAmpereSchaltkreis
1PTC HTR NO.150*PTC-Heizung30*
2PTC HTR NO.250*PTC-Heizung30*
3PTC HTR NO.350*PTC-Heizung30*
4CDS FAN30Elektrische Kühlerlüfter
5RDI FAN30Elektrische Kühlerlüfter
6HTR50Klimaanlage
7DEF30Heckscheibenheizung, MIR HTR
8DRL5Tagfahrlicht
9TOWING-ALT30Anhängerbeleuchtung
10FOG FR7,5Nebelscheinwerfer, Nebelscheinwerfer-Kon-
trollleuchte
11NOIS FILTER10Entstörfilter
12STV HTR25Zusatzheizung

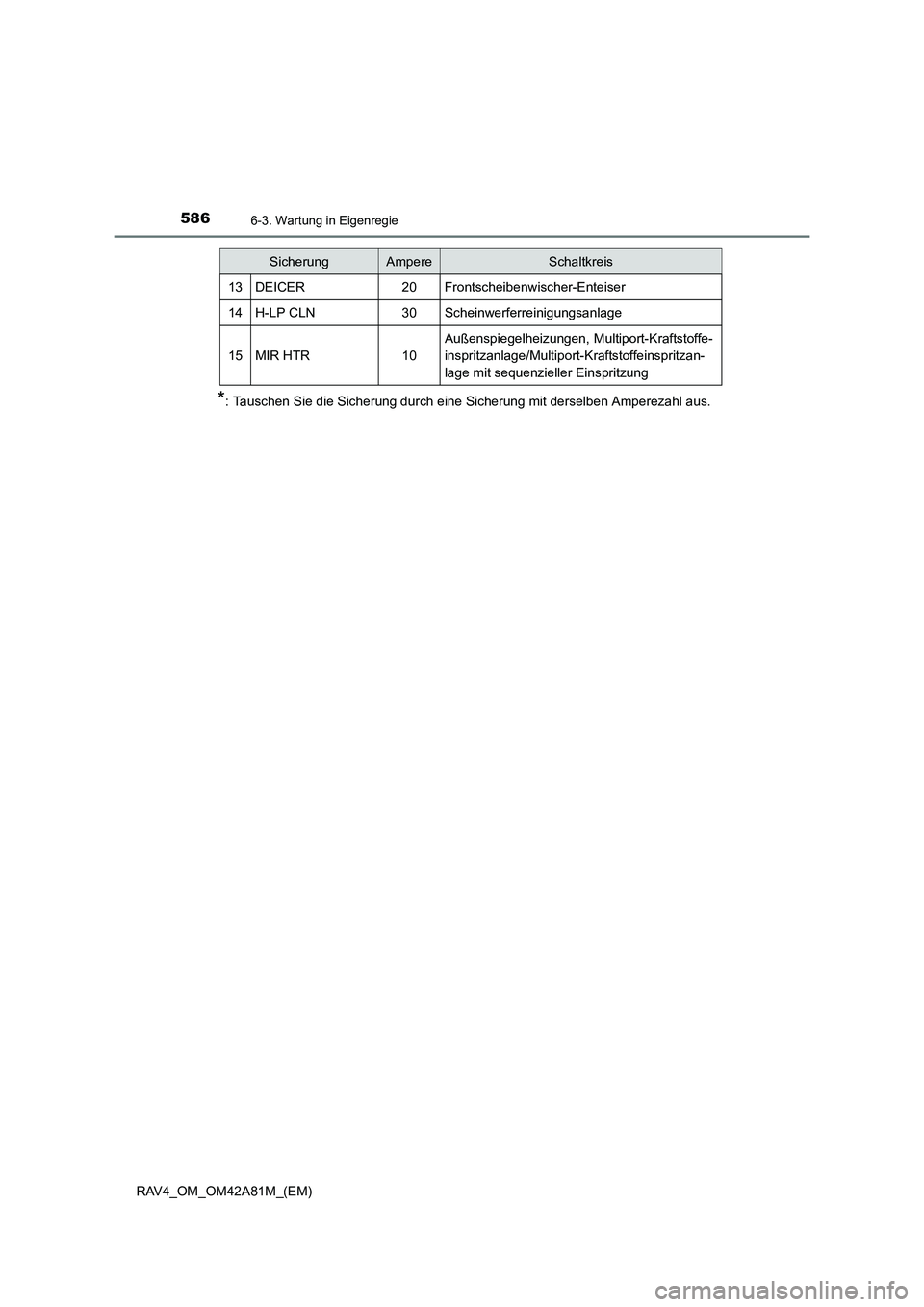

5866-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)
*: Tauschen Sie die Sicherung durch eine Sicherung mit derselben Amperezahl aus.
13DEICER20Frontscheibenwischer-Enteiser
14H-LP CLN30Scheinwerferreinigungsanlage
15MIR HTR10
Außenspiegelheizungen, Multiport-Kraftstoffe-
inspritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung
SicherungAmpereSchaltkreis

5876-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)■

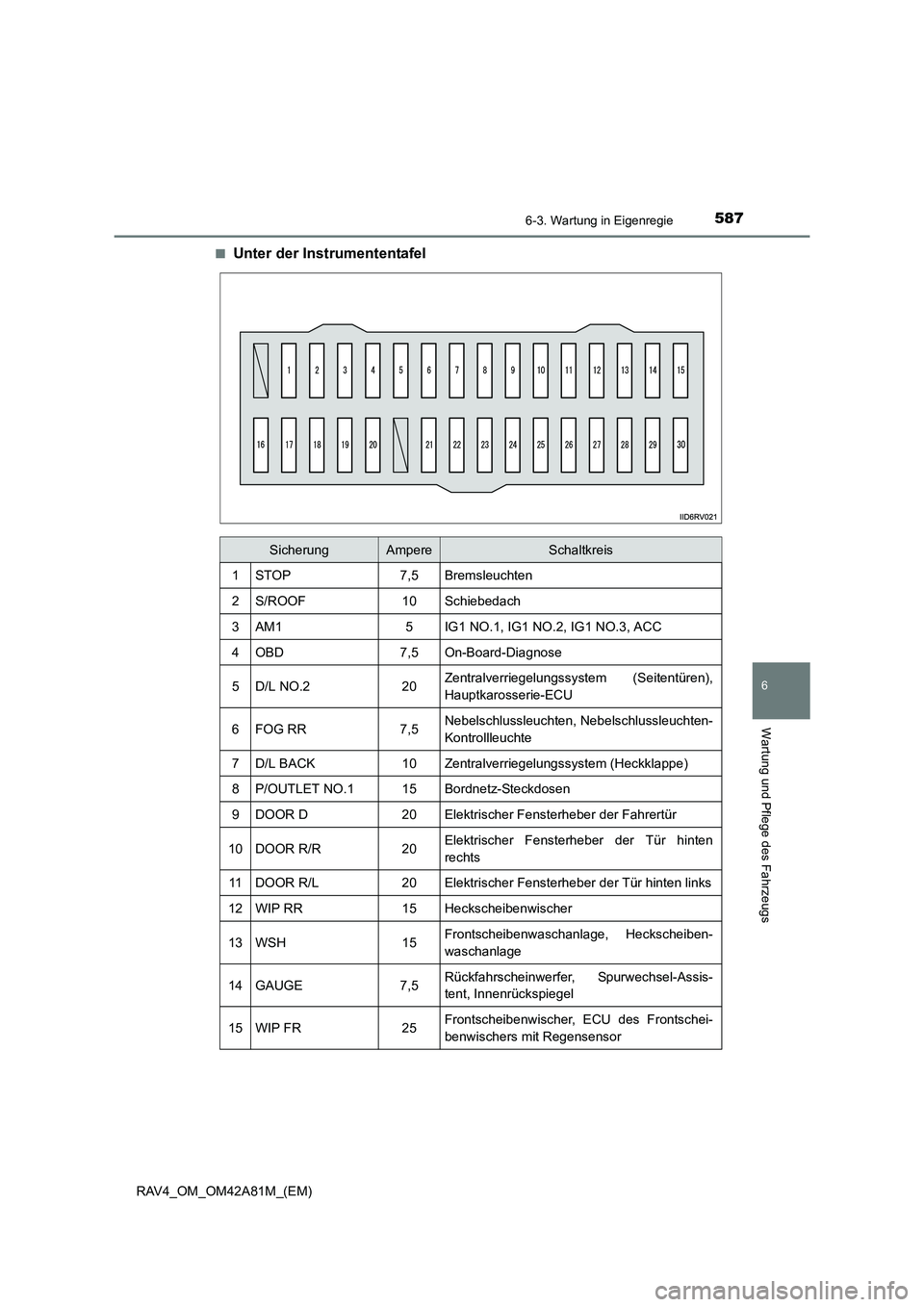

Unter der Instrumententafel
SicherungAmpereSchaltkreis
1STOP7,5Bremsleuchten
2S/ROOF10Schiebedach
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5On-Board-Diagnose
5D/L NO.220Zentralverriegelungssyst
em (Seitentüren),
Hauptkarosserie-ECU
6FOG RR7,5Nebelschlussleuchten, Nebelschlussleuchten-
Kontrollleuchte
7D/L BACK10Zentralverriegelungssystem (Heckklappe)
8P/OUTLET NO.115Bordnetz-Steckdosen
9DOOR D20Elektrischer Fenste rheber der Fahrertür
10DOOR R/R20Elektrischer Fensterheber der Tür hinten
rechts
11DOOR R/L20Elektrischer Fensterheber der Tür hinten links
12WIP RR15Heckscheibenwischer
13WSH15Frontscheibenwaschanlage, Heckscheiben-
waschanlage
14GAUGE7,5Rückfahrscheinwerfer, Spurwechsel-Assis-
tent, Innenrückspiegel
15WIP FR25Frontscheibenwischer, ECU des Frontschei-
benwischers mit Regensensor

5886-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)

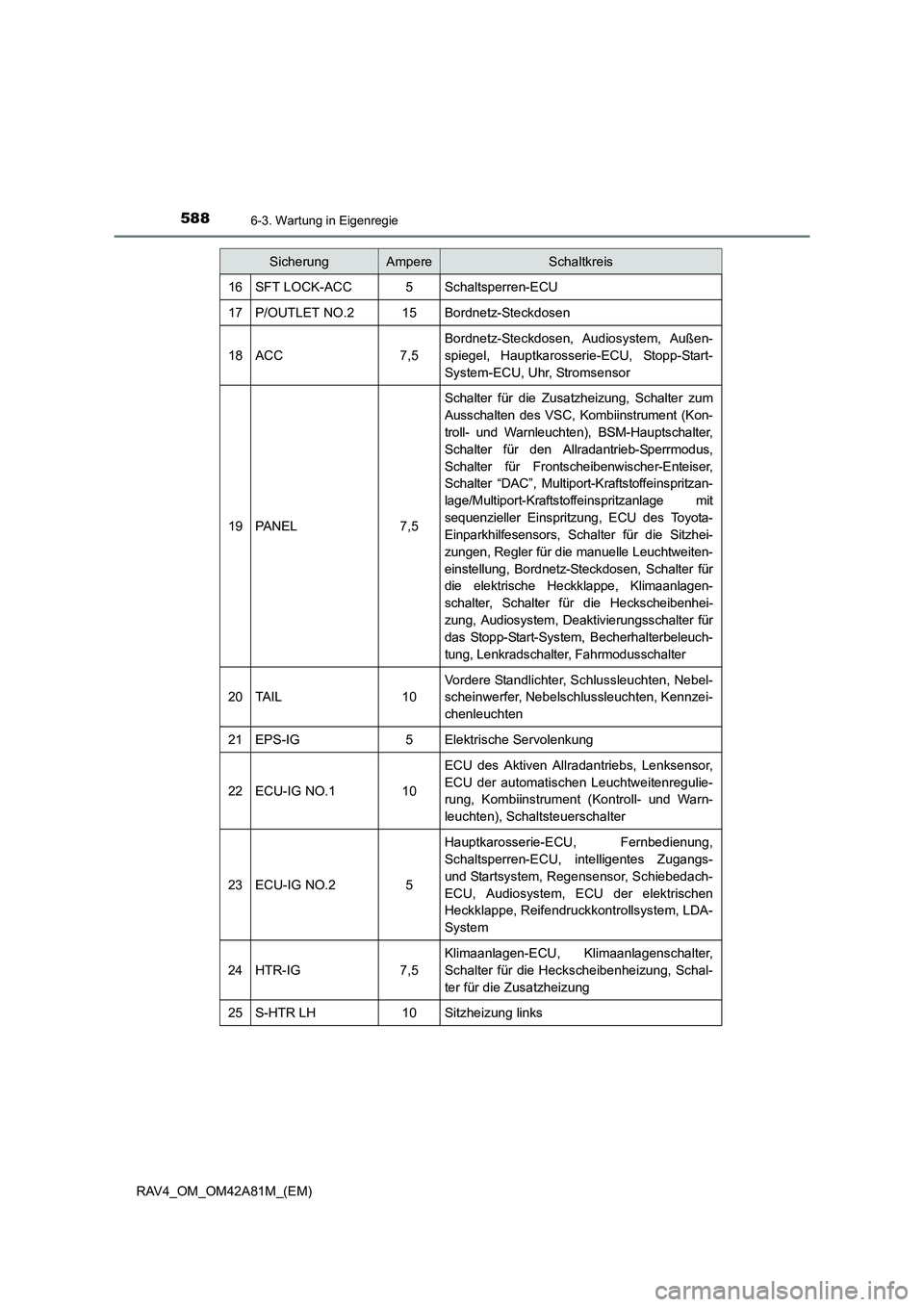

16SFT LOCK-ACC5Schaltsperren-ECU
17P/OUTLET NO.215Bordnetz-Steckdosen
18ACC7,5
Bordnetz-Steckdosen, Audiosystem, Außen-
spiegel, Hauptkarosserie-ECU, Stopp-Start-
System-ECU, Uhr, Stromsensor
19PA N E L7,5
Schalter für die Zusatzheizung, Schalter zum
Ausschalten des VSC, Kombiinstrument (Kon-
troll- und Warnleuchten), BSM-Hauptschalter,
Schalter für den Allradantrieb-Sperrmodus,
Schalter für Frontscheibenwischer-Enteiser,
Schalter “DAC”, Multiport-Kraftstoffeinspritzan-
lage/Multiport-Kraftstoffeinspritzanlage mit
sequenzieller Einspritzung, ECU des Toyota-
Einparkhilfesensors, Schalter für die Sitzhei-
zungen, Regler für die manuelle Leuchtweiten-
einstellung, Bordnetz-Steckdosen, Schalter für
die elektrische Heckklappe, Klimaanlagen-
schalter, Schalter für die Heckscheibenhei-
zung, Audiosystem, Deaktivierungsschalter für
das Stopp-Start-System, Becherhalterbeleuch-
tung, Lenkradschalter, Fahrmodusschalter
20TA I L10
Vordere Standlichter, Schlussleuchten, Nebel-
scheinwerfer, Nebelschlussleuchten, Kennzei-
chenleuchten
21EPS-IG5Elektrische Servolenkung
22ECU-IG NO.110
ECU des Aktiven Allradantriebs, Lenksensor,
ECU der automatischen Leuchtweitenregulie-
rung, Kombiinstrument (Kontroll- und Warn-
leuchten), Schaltsteuerschalter
23ECU-IG NO.25
Hauptkarosserie-ECU, Fernbedienung,
Schaltsperren-ECU, intelligentes Zugangs-
und Startsystem, Regensensor, Schiebedach-
ECU, Audiosystem, ECU der elektrischen
Heckklappe, Reifendruckkontrollsystem, LDA-
System
24HTR-IG7,5
Klimaanlagen-ECU, Klimaanlagenschalter,
Schalter für die Heckscheibenheizung, Schal-
ter für die Zusatzheizung
25S-HTR LH10Sitzheizung links
SicherungAmpereSchaltkreis

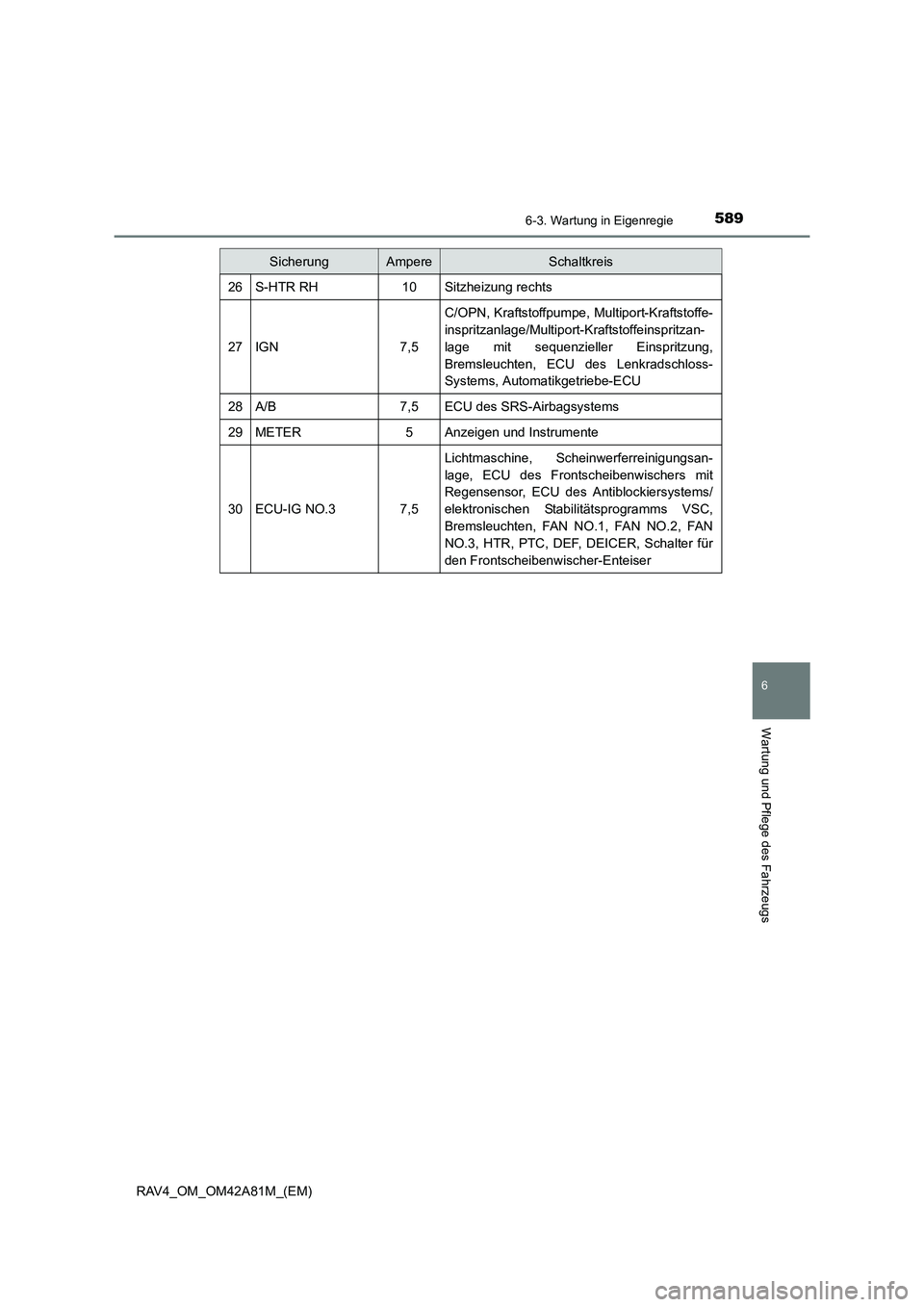

5896-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A81M_(EM)
26S-HTR RH10Sitzheizung rechts
27IGN7,5
C/OPN, Kraftstoffpumpe, Multiport-Kraftstoffe-
inspritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung,
Bremsleuchten, ECU des Lenkradschloss-
Systems, Automatikgetriebe-ECU
28A/B7,5ECU des SRS-Airbagsystems
29METER5Anzeigen und Instrumente
30ECU-IG NO.37,5
Lichtmaschine, Scheinwerferreinigungsan-
lage, ECU des Frontscheibenwischers mit
Regensensor, ECU des Antiblockiersystems/
elektronischen Stabilitätsprogramms VSC,
Bremsleuchten, FAN NO.1, FAN NO.2, FAN
NO.3, HTR, PTC, DEF, DEICER, Schalter für
den Frontscheibenwischer-Enteiser
SicherungAmpereSchaltkreis

5906-3. Wartung in Eigenregie
RAV4_OM_OM42A81M_(EM)■

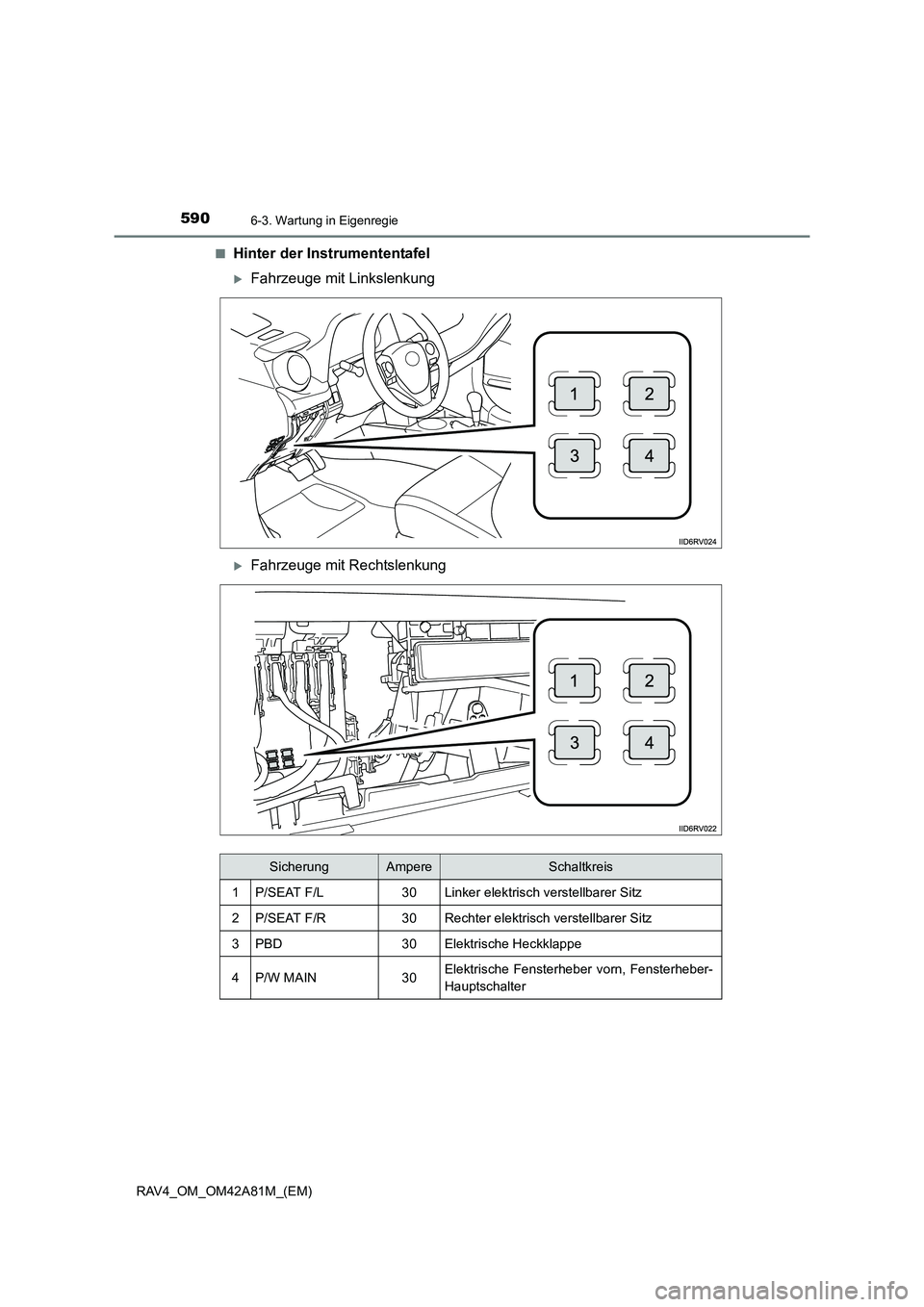

Hinter der Instrumententafel
XFahrzeuge mit Linkslenkung
XFahrzeuge mit Rechtslenkung
SicherungAmpereSchaltkreis
1P/SEAT F/L30Linker elektrisch verstellbarer Sitz
2P/SEAT F/R30Rechter elektrisch verstellbarer Sitz
3PBD30Elektrische Heckklappe
4P/W MAIN30Elektrische Fensterheber vorn, Fensterheber-
Hauptschalter
