TOYOTA RAV4 2015 Bruksanvisningar (in Swedish)

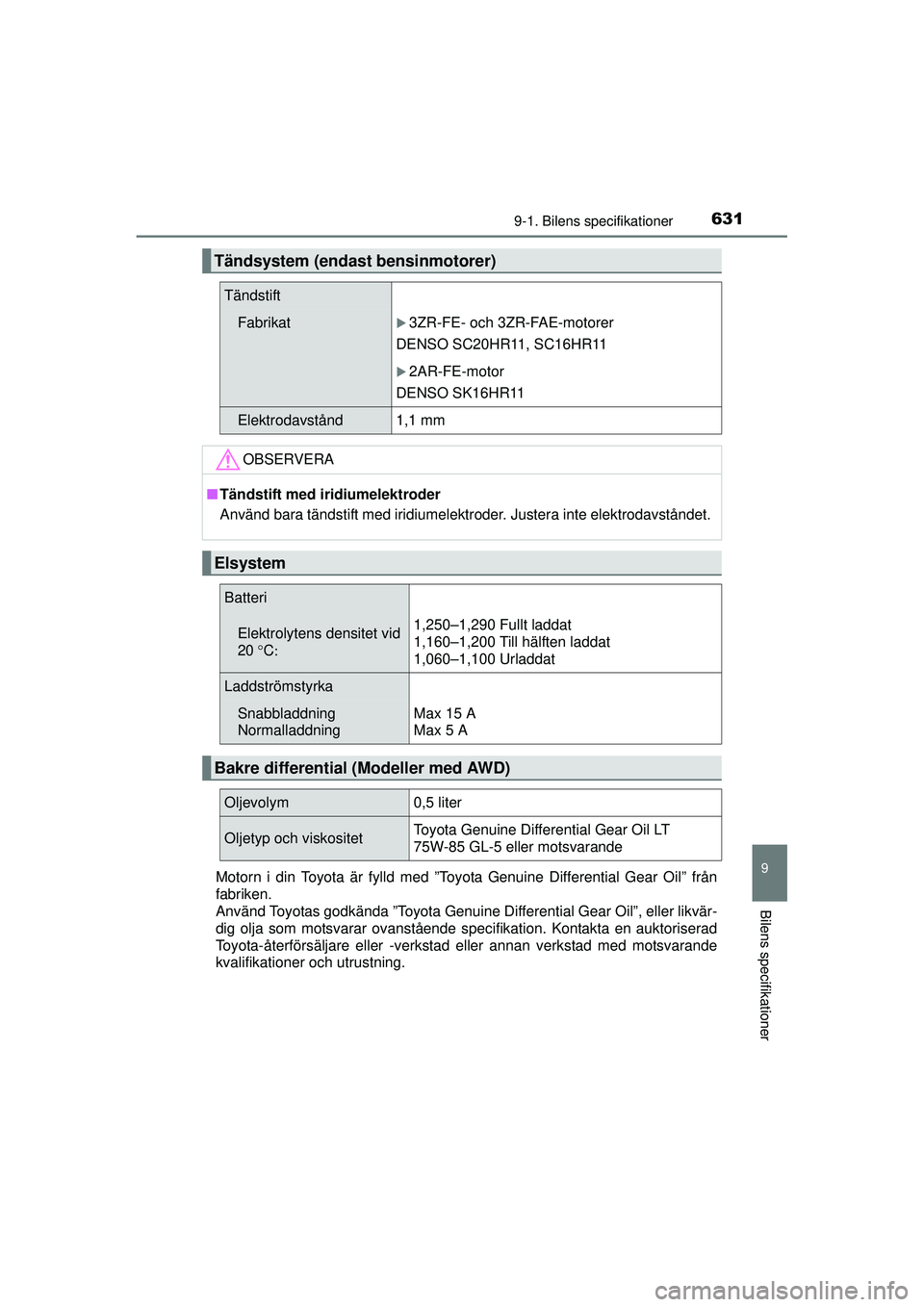

6319-1. Bilens specifikationer
OM42A45SE
9
Bilens specifikationer
Motorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Tändsystem (endast bensinmotorer)
Tändstift
FabrikatX3ZR-FE- och 3ZR-FAE-motorer
DENSO SC20HR11, SC16HR11
X2AR-FE-motor
DENSO SK16HR11
Elektrodavstånd1,1 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
Batteri
Elektrolytens densitet vid
20 ° C:1,250–1,290 Fullt laddat
1,160–1,200 Till hälften laddat
1,060–1,100 Urladdat
Laddströmstyrka
Snabbladdning
NormalladdningMax 15 A
Max 5 A
Bakre differential (Modeller med AWD)
Oljevolym0,5 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
OM42A45SE.book Page 631 Frid ay, November 13, 2015 4:12 PM

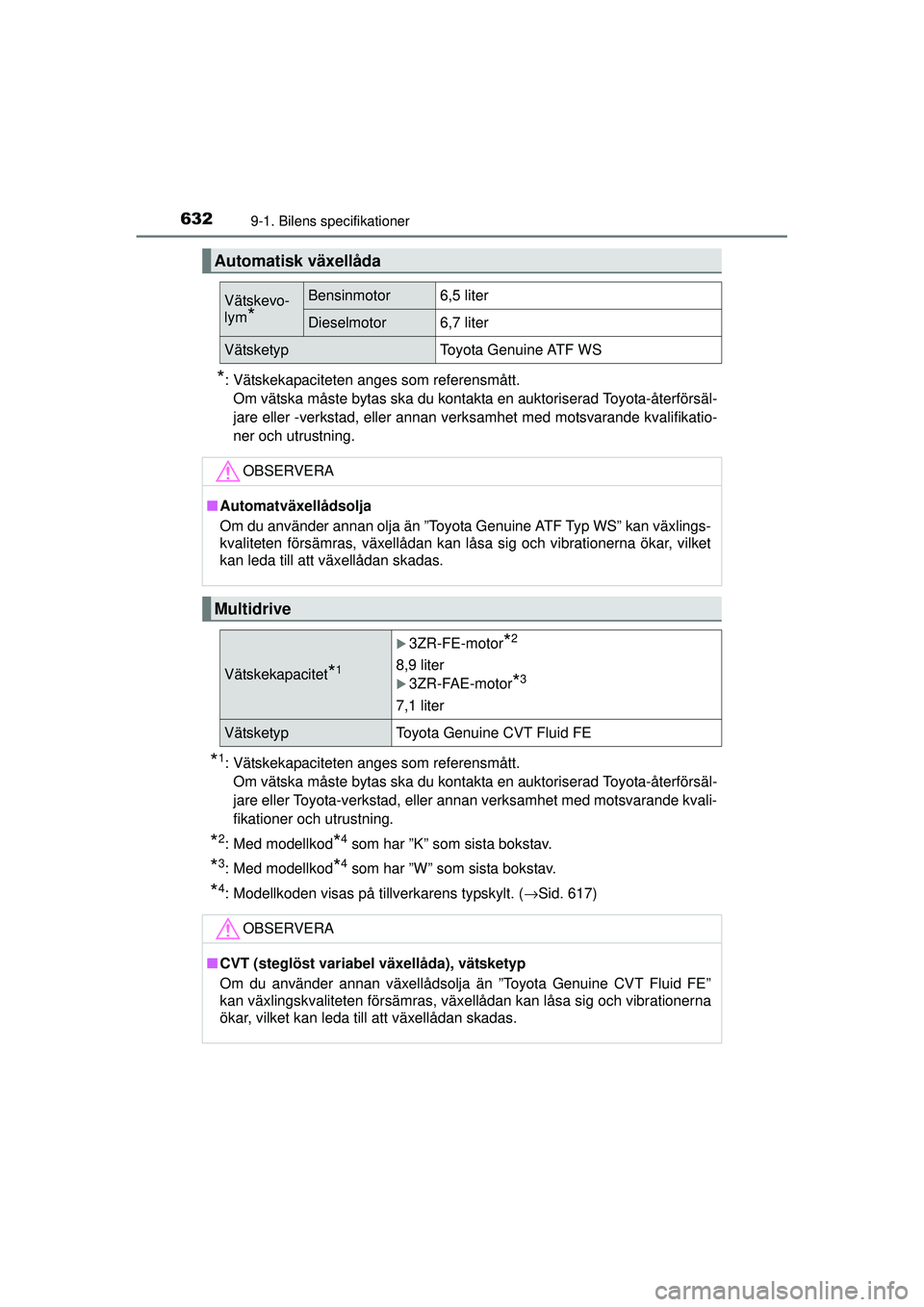

6329-1. Bilens specifikationer
OM42A45SE
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller -verkstad, eller annan verksamhet med motsvarande kvalifikatio-
ner och utrustning.
*1: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
*2: Med modellkod*4 som har ”K” som sista bokstav.
*3: Med modellkod*4 som har ”W” som sista bokstav.
*4: Modellkoden visas på tillverkarens typskylt. ( →Sid. 617)
Automatisk växellåda
Vätskevo-
lym
*
Bensinmotor6,5 liter
Dieselmotor6,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■Automatväxellådsolja
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
Multidrive
Vätskekapacitet*1
X3ZR-FE-motor*2
8,9 liter
X3ZR-FAE-motor*3
7,1 liter
VätsketypToyota Genuine CVT Fluid FE
OBSERVERA
■CVT (steglöst variabel växellåda), vätsketyp
Om du använder annan växellådsolja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
OM42A45SE.book Page 632 Frid ay, November 13, 2015 4:12 PM

6339-1. Bilens specifikationer
OM42A45SE
9
Bilens specifikationer
Manuell växellåda
Växel-
lådsolja,
volymBensinmotor2,4 liter
Dieselmotor2,1 liter
Växellådsolja, typ
Någon av följande kan användas:
• ”TOYOTA Genuine Manual Transmis-sion Gear Oil LV”
• Annan växellådsolja som uppfyller spe- cifikationerna för API GL-4 och SAE
75W
OBSERVERA
■Olja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommende-
rar att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för
att uppnå optimala prestanda.
Koppling
Kopplingspedalens spel5–15 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
OM42A45SE.book Page 633 Frid ay, November 13, 2015 4:12 PM

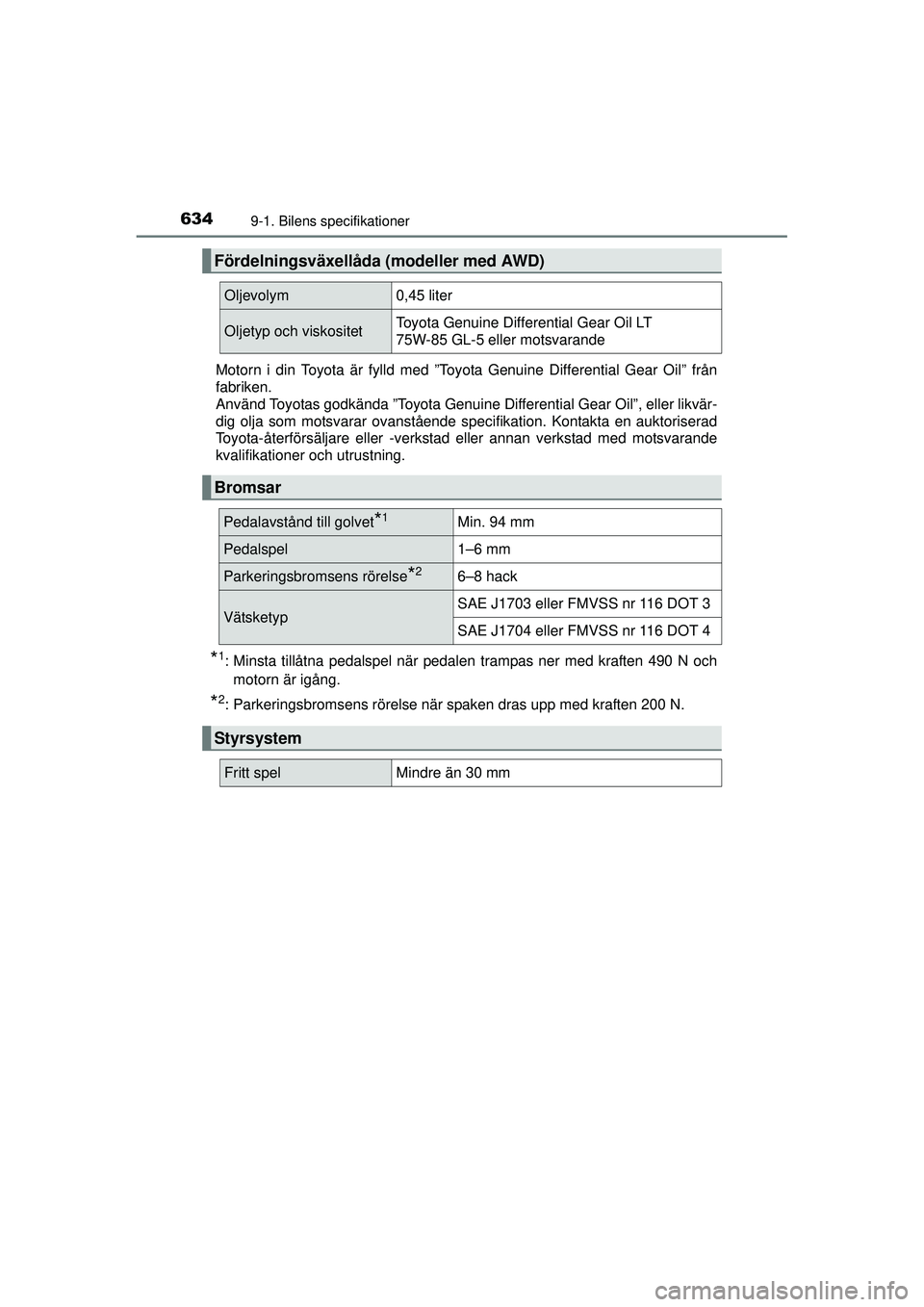

6349-1. Bilens specifikationer
OM42A45SEMotorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
*1: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 490 N och
motorn är igång.
*2: Parkeringsbromsens rörelse när spaken dras upp med kraften 200 N.
Fördelningsväxellåda (modeller med AWD)
Oljevolym0,45 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
Bromsar
Pedalavstånd till golvet*1Min. 94 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*26–8 hack
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelMindre än 30 mm
OM42A45SE.book Page 634 Frid ay, November 13, 2015 4:12 PM

6359-1. Bilens specifikationer
OM42A45SE
9
Bilens specifikationer
XTyp A och B
*: Lufttrycket i däcken varierar i olika länder. Kontrollera däcktrycket på infor-mationsdekalen för att fastställa vilket däcktryck som rekommenderas för
din bil. ( →Sid. 497)
XTy p C
XTy p D
Däck och fälgar
Däckdimension225/65R17 102H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
Ty p A*:
Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Ty p B
*:
Fram: 240 kPa (2,4 bar)
Bak: 240 kPa (2,4 bar)
Fälgdimension17 × 6 1/2J (stålfälg),
17 × 7J (aluminiumfälg)
Åtdragningsmoment103 Nm
Däckdimension235/55R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
Däckdimension225/60R18 100H
Lufttryck
(Rekommenderat
lufttryck för kalla däck)Fram: 210 kPa (2,1 bar)
Bak: 210 kPa (2,1 bar)
Fälgdimension18 × 7 1/2J
Åtdragningsmoment103 Nm
OM42A45SE.book Page 635 Frid ay, November 13, 2015 4:12 PM

6369-1. Bilens specifikationer
OM42A45SE
XNödhjul (i förekommande fall)
■Vid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
DäckdimensionT165/80D17 104M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17 × 4T
Åtdragningsmoment103 Nm
OM42A45SE.book Page 636 Frid ay, November 13, 2015 4:12 PM

6379-1. Bilens specifikationer
OM42A45SE
9
Bilens specifikationer
Glödlampor
GlödlamporWTy p
Exteriör
Strålkastare (halogenstrålkastare)55A
Dimljus, fram*19B
Körriktningsvisare, fram21C
Körriktningsvisare, bak21C
Backljus16D
Nummerskyltsbelysning5D
Interiör
Sminkspegelbelysning8D
Kupébelysning (fram)/läslampor5D
Kupébelysning (bak)8E
Bagagerumsbelysning5D
A: HIR2 halogenlampor
B: H16 halogenlampor
C: Kilsockel (gul) D: Glassockellampa (genomskinlig)
E: Spollampa (genomskinlig)
*: I förekommande fall
OM42A45SE.book Page 637 Frid ay, November 13, 2015 4:12 PM

6389-1. Bilens specifikationer
OM42A45SE
Bränsleinformation
◆Bensinmotor
X3ZR-FE-*1 och 2AR-FE-motorer
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt ska du använda blyfri ben-
sin med oktantal 91 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt ska du använda blyfri ben-
sin med oktantal 91 eller högre.
X2-liters bensinmotor*2
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt ska du använda blyfri bensin
med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt ska du använda blyfri ben-
sin med oktantal 95 eller högre.
*1: Med modellkod*3 som har ”K” som sista bokstav.
*2: Med modellkod*3 som har ”W” som sista bokstav.
*3: Modellkoden visas på tillverkarens typskylt. ( →Sid. 617)
OM42A45SE.book Page 638 Friday, November 13, 2015 4:12 PM

6399-1. Bilens specifikationer
OM42A45SE
9
Bilens specifikationer
◆Dieselmotor
X2AD-FTV- och 2AD-FHV-motorer
Inom EU:
Din bil kan bara använda dieselbränsle enligt europeisk standard
EN590.
Utom EU (utom Ryssland):
Din bil kan bara använda dieselbränsle som innehåller högst 50
ppm svavel, med cetantal 48 eller högre.
Utanför EU (Ryssland):
Din bil kan bara använda dieselbränsle med cetantal 48 eller högre.
Din bil får endast köras på dieselbränsle enligt GOST R52368-2005
(Svavel max 50 ppm).
X2WW-motor
Inom EU:
Din bil kan bara använda dieselbränsle enligt europeisk standard
EN590.
Utanför EU:
Din bil kan bara använda dieselbränsle med ultralåg svavelhalt som
innehåller högst 10 ppm svavel, med cetantal 48 eller högre.
■ Användning av bensin med etanolinblandning i bensinmotor
Toyota tillåter användning av bensin med etanolinblandning om etanolhalten
är högst 10 %. Kontrollera att bensinen med etanolinblandning som ska
användas har ett oktantal som följer ovanstående.
■ Om du planerar att köra utomlands (dieselmotor)
Eventuellt finns inte dieselbränsle med låg svavelhalt att tillgå. Kontrollera till-
gängligheten med din återförsäljare.
■ Om motorn knackar
●Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Ibland kan man höra ett lätt kortvarigt spikande från motorn vid acceleration
eller vid körning uppför branta backar. Det är inget att oroa sig för.
OM42A45SE.book Page 639 Frid ay, November 13, 2015 4:12 PM

6409-1. Bilens specifikationer
OM42A45SE
OBSERVERA
■Om bränslekvalitet
● Använd inte fel bränsle. Om fel bränsle används kommer motorn att ska-
das.
● Bensinmotor: Använd inte blyad bensin.
Blyad bensin minskar katalysatorns förmåga att rena avgaserna och orsa-
kar störningar i systemet.
● Dieselmotor
För 2AD-FTV- och 2AD-FHV-motorer: Använd aldrig bränsle som innehål-
ler mer än 50 ppm svavel.
2WW-motorn: Använd aldrig bränsle som innehåller mer än 10 ppm svavel.
Bränsle med sådan hög svavelhalt kan skada motorn.
● Bensinmotorer (Inom EU): Bioetanolbränsle som säljs under namn som
t.ex. ”E50” eller ”E85” samt bränslen som innehåller en stor mängd etanol
ska inte användas. Sådana bränslen skadar bilens bränslesystem. Om du
är tveksam, kontakta en auktoriserad Toyota-återförsäljare eller -verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
● Bensinmotorer (utanför EU): Bioetanolbränsle som säljs under namn som
t.ex. ”E50” eller ”E85” samt bränslen som innehåller en stor mängd etanol
ska inte användas. Du kan använda bensin som är uppblandad med max
10 % etanol. Om du använder bränsle som innehåller mer än 10 % etanol
(E10) skadas bilens bränslesystem. Du måste försäkra dig om att du tan-
kar från en källa där bränslespecifik ation och kvalitet kan garanteras. Om
du är tveksam, kontakta en auktoriserad Toyota-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
● Dieselmotorer (Inom EU): FAME-bränsle (Fatty Acid Methyl Ester – före-
strade växtoljor) som säljs under namn som t.ex. ”B30” eller ”B100” samt
bränslen som innehåller en stor mängd FAME ska inte användas. Sådana
bränslen skadar bilens bränslesystem. Om du är tveksam, kontakta en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
● Dieselmotorer (utanför EU [utom Ryssland]): FAME-bränsle (Fatty Acid Met-
hyl Ester – förestrade vä xtoljor) som säljs under nam n som t.ex. ”B30” eller
”B100” samt bränslen som innehåller en stor mängd FAME ska inte använ-
das. Du kan använda diesel som är uppblandad med max 5 % biodiesel
FAME (B5). Om du använder bränsle som innehåller mer än 5 % FAME
(B5) skadas bilens bränslesystem. Du måste försäkra dig om att du tankar
från en källa där bränslespecifikation och kvalitet kan garanteras. Om du är
tveksam, kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM42A45SE.book Page 640 Frid ay, November 13, 2015 4:12 PM
