Waarschuwingslampjes en controlelampjes
◆Instrumentenpaneel
◆Middenpaneel

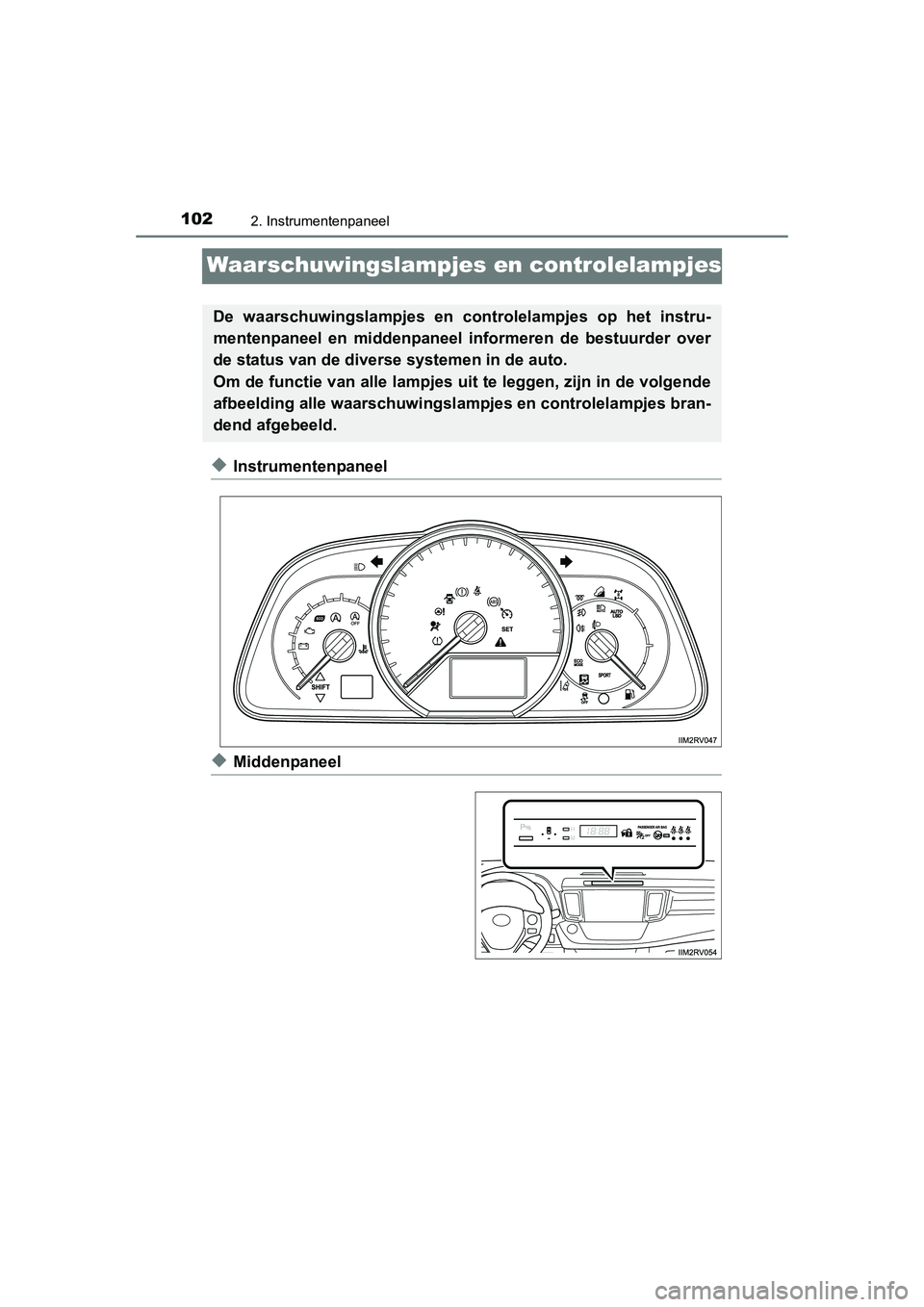

De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes ui t te leggen, zijn in de volgende
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
RAV4_OM_OM42A79E_(EE).book Page 102 Thursday, April 30, 2015 10:52 AM

1032. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A79E_(EE)
◆Buitenspiegels (auto's met BSM)
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.

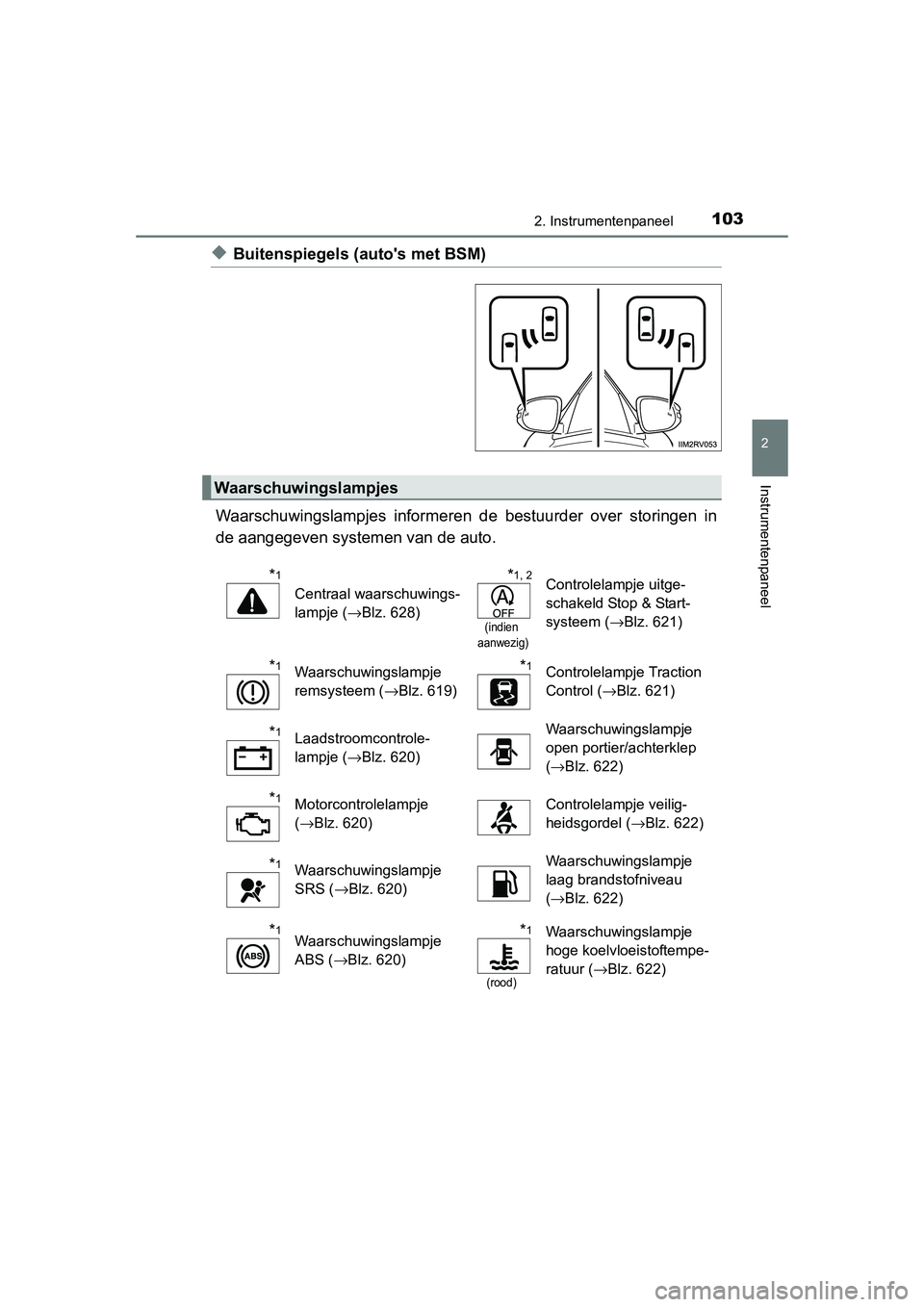

Waarschuwingslampjes
*1
Centraal waarschuwings-
lampje ( →Blz. 628)
*1, 2
(indien
aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 621)
*1Waarschuwingslampje
remsysteem ( →Blz. 619)*1Controlelampje Traction
Control (→Blz. 621)
*1Laadstroomcontrole-
lampje (→Blz. 620)Waarschuwingslampje
open portier/achterklep
(→Blz. 622)
*1Motorcontrolelampje
(→Blz. 620)Controlelampje veilig-
heidsgordel ( →Blz. 622)
*1Waarschuwingslampje
SRS (→Blz. 620)Waarschuwingslampje
laag brandstofniveau
(→Blz. 622)
*1Waarschuwingslampje
ABS ( →Blz. 620)*1
(rood)
Waarschuwingslampje
hoge koelvloeistoftempe-
ratuur ( →Blz. 622)
RAV4_OM_OM42A79E_(EE).book Page 103 Thursday, April 30, 2015 10:52 AM

1042. Instrumentenpaneel
RAV4_OM_OM42A79E_(EE)

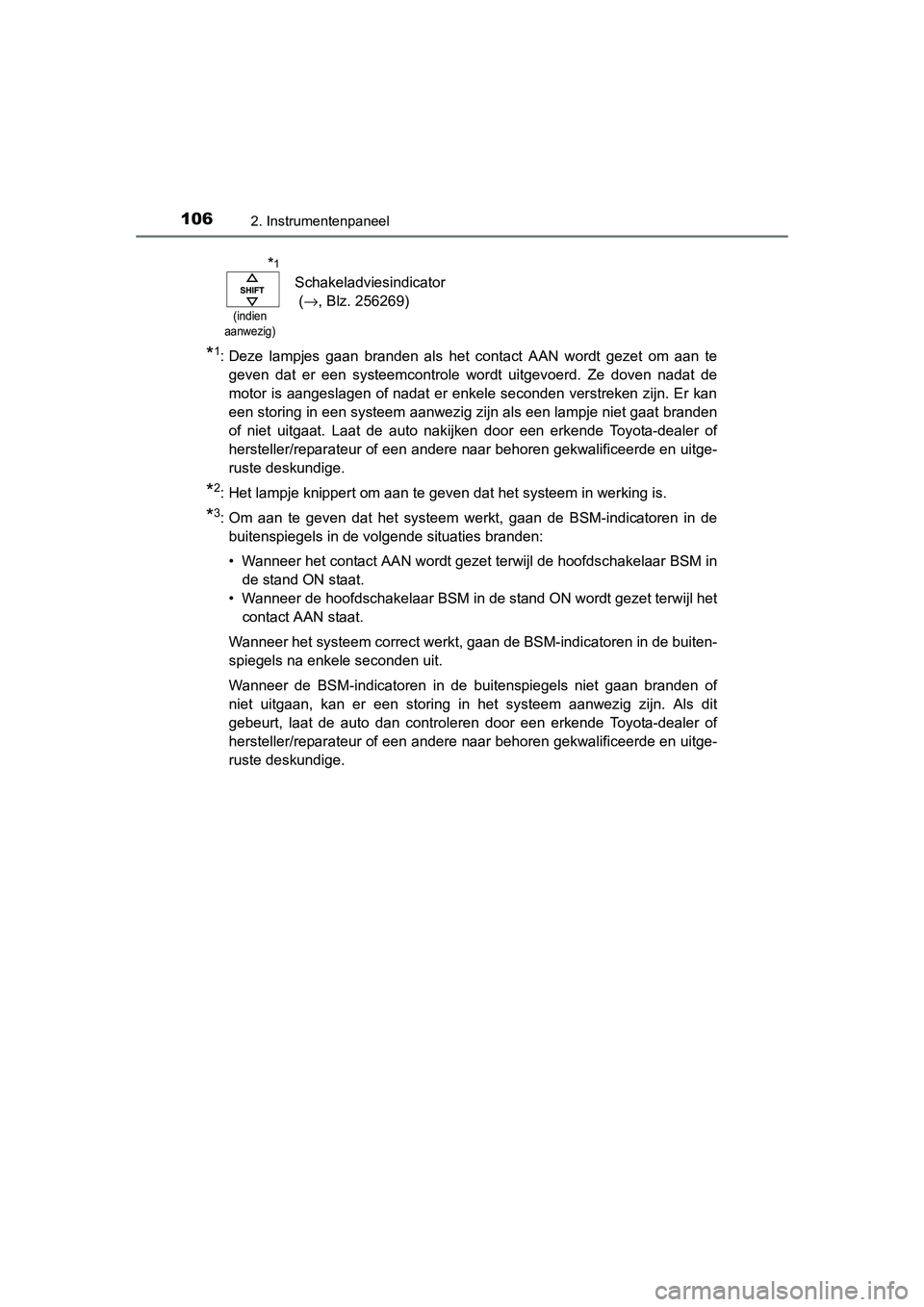

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden als de Toyota Parking Assist-sensor vuil is ofbedekt is met ijs.
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
*1Waarschuwingslampje
elektrische stuurbekrach-
tiging (→Blz. 621)*1
(indien
aanwezig)
Waarschuwingslampje
automatische verticale
koplampverstelling
( →Blz. 621)
*2, 3
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →, Blz. 621624)Controlelampjes
achterpassagiersgordels
(→Blz. 622)
*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( →Blz. 623)
Controlelampjes
Controlelampje richting-
aanwijzers ( →Blz. 272)
(indien
aanwezig)
Controlelampje mist-
lampen vóór ( →Blz. 292)
Controlelampje
grootlicht ( →Blz. 280) Controlelampje mist-
achterlicht (
→Blz. 292)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 285)
(indien
aanwezig)
Controlelampje cruise
control ( →Blz. 307)
RAV4_OM_OM42A79E_(EE).book Page 104 Thursday, April 30, 2015 10:52 AM

1052. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A79E_(EE)
(indien
aanwezig)
Controlelampje cruise
control SET (→Blz. 307)
*1
(indien
aanwezig)
ECO-controlelampje
( →Blz. 208)
*1, 2
Controlelampje Traction
Control ( →Blz. 337)
*1
(indien
aanwezig)
Controlelampje Stop &
Start-systeem
( →Blz. 326)
*1
Controlelampje VSC
OFF ( →Blz. 337)
*1
(indien
aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 327)
(Blauw)
Controlelampje lage
koelvloeistoftemperatuur
*1
(indien
aanwezig)
Controlelampje perma-
nente vierwielaandrijving
( →Blz. 325)
(indien
aanwezig)
Controlelampje voor-
gloeien ( →Blz. 232, 236)
*1
(indien
aanwezig)
Controlelampje AUTO
LSD ( →Blz. 337)
*1
(indien
aanwezig)
Controlelampje Downhill
Assist Control
( →Blz. 343)
(indien
aanwezig)

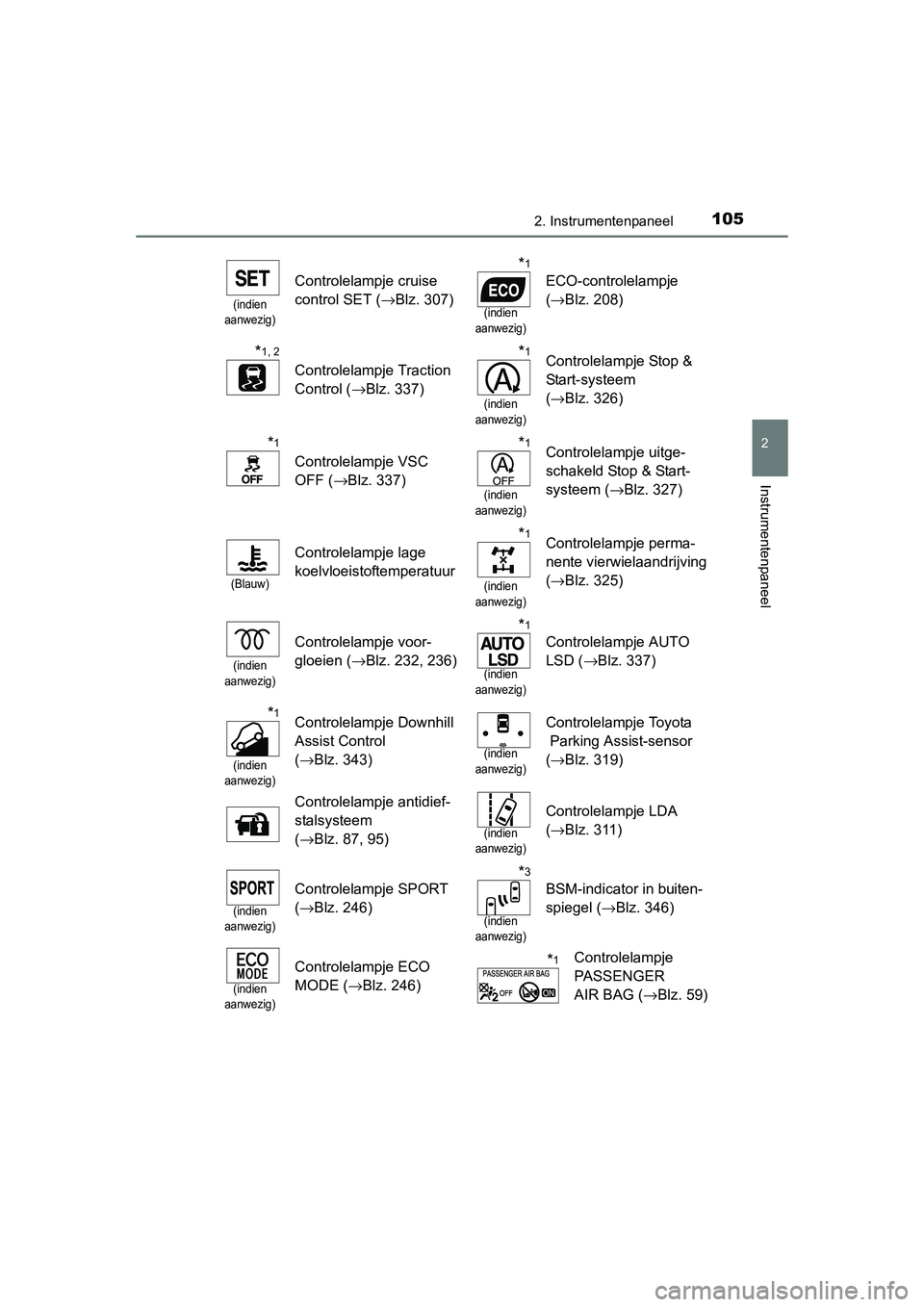

Controlelampje Toyota
Parking Assist-sensor
( →Blz. 319)
Controlelampje antidief-
stalsysteem
( →Blz. 87, 95)
(indien
aanwezig)
Controlelampje LDA
( →Blz. 311)
(indien
aanwezig)
Controlelampje SPORT
( →Blz. 246)
*3
(indien
aanwezig)
BSM-indicator in buiten-
spiegel ( →Blz. 346)
(indien
aanwezig)
Controlelampje ECO
MODE ( →Blz. 246)*1Controlelampje
PASSENGER
AIR BAG ( →Blz. 59)
RAV4_OM_OM42A79E_(EE).book Page 105 Thursday, April 30, 2015 10:52 AM

1062. Instrumentenpaneel
RAV4_OM_OM42A79E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in debuitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet terwijl de hoofdschakelaar BSM in de stand ON staat.
• Wanneer de hoofdschakelaar BSM in de stand ON wordt gezet terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of
niet uitgaan, kan er een storing in het systeem aanwezig zijn. Als dit
gebeurt, laat de auto dan controler en door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*1
(indien
aanwezig)
Schakeladviesindicator
( →, Blz. 256269)
RAV4_OM_OM42A79E_(EE).book Page 106 Thursday, April 30, 2015 10:52 AM

1072. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A79E_(EE)

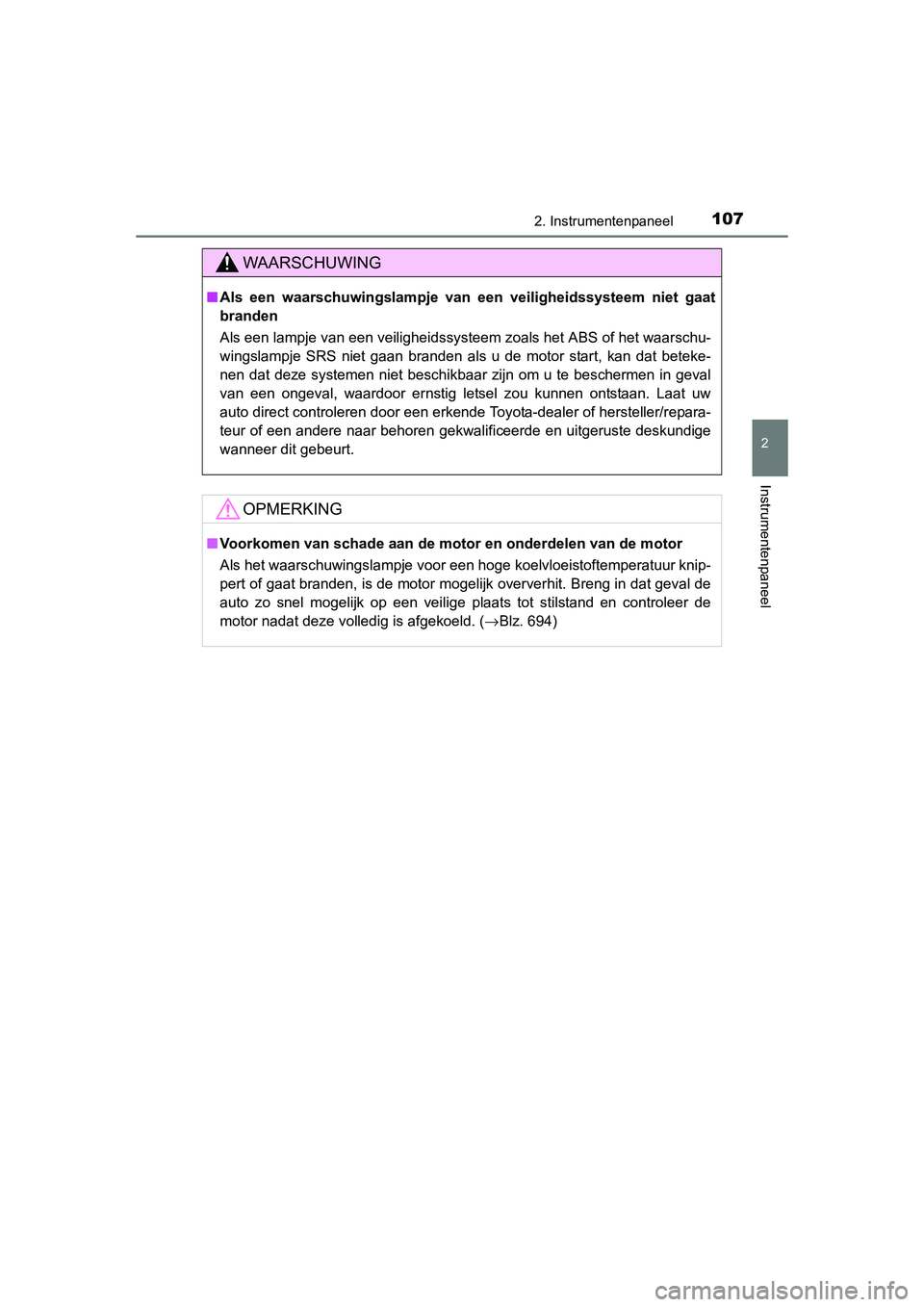

WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat uw
auto direct controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
wanneer dit gebeurt.
OPMERKING
■ Voorkomen van schade aan de moto r en onderdelen van de motor
Als het waarschuwingslampje voor een hoge koelvloeistoftemperatuur knip-
pert of gaat branden, is de motor mogelijk oververhit. Breng in dat geval de
auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 694)
RAV4_OM_OM42A79E_(EE).book Page 107 Thursday, April 30, 2015 10:52 AM

1082. Instrumentenpaneel
RAV4_OM_OM42A79E_(EE)
Meters en tellers
De eenheden die op de snelheidsmeter zijn aangegeven, kunnen afhanke-
lijk van het beoogde land van aflevering, afwijken.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Schakelstand en schakelbereik (auto's met automatische trans-
missie of Multidrive CVT)
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik
weer ( →, Blz. 244, 251, 260)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot het rijden
(→Blz. 109)
OPMERKING
■ Voorkomen van schade aan de moto r en onderdelen van de motor
Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
1
2
3
4
5
RAV4_OM_OM42A79E_(EE).book Page 108 Thursday, April 30, 2015 10:52 AM

109
2
2. Instrumentenpaneel
Instrumentenpaneel
RAV4_OM_OM42A79E_(EE)
Multi-infor matiedisplay

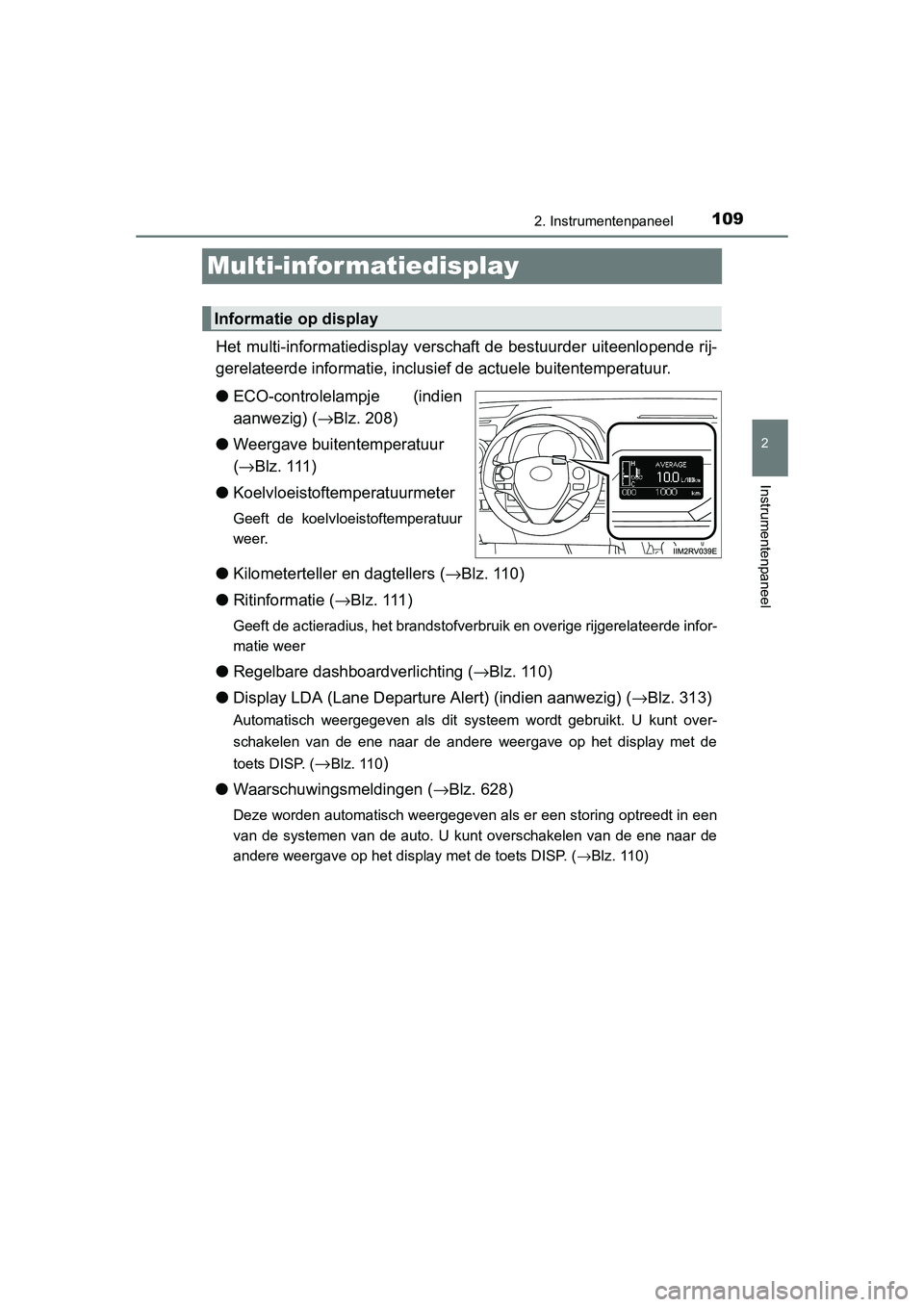

Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rij-
gerelateerde informatie, inclusief de actuele buitentemperatuur.
● ECO-controlelampje (indien
aanwezig) ( →Blz. 208)
● Weergave buitentemperatuur
(→ Blz. 111)
● Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur
weer.
●Kilometerteller en dagtellers ( →Blz. 110)
● Ritinformatie (→ Blz. 111)
Geeft de actieradius, het brandstofverbruik en overige rijgerelateerde infor-
matie weer
●Regelbare dashboardverlichting ( →Blz. 110)
● Display LDA (Lane Departure Alert) (indien aanwezig) ( →Blz. 313)
Automatisch weergegeven als dit systeem wordt gebruikt. U kunt over-
schakelen van de ene naar de andere weergave op het display met de
toets DISP. (
→Blz. 110)
● Waarschuwingsmeldingen ( →Blz. 628)
Deze worden automatisch weergegeven als er een storing optreedt in een
van de systemen van de auto. U kunt overschakelen van de ene naar de
andere weergave op het display met de toets DISP. ( →Blz. 110)
Informatie op display
RAV4_OM_OM42A79E_(EE).book Page 109 Thursday, April 30, 2015 10:52 AM

1102. Instrumentenpaneel

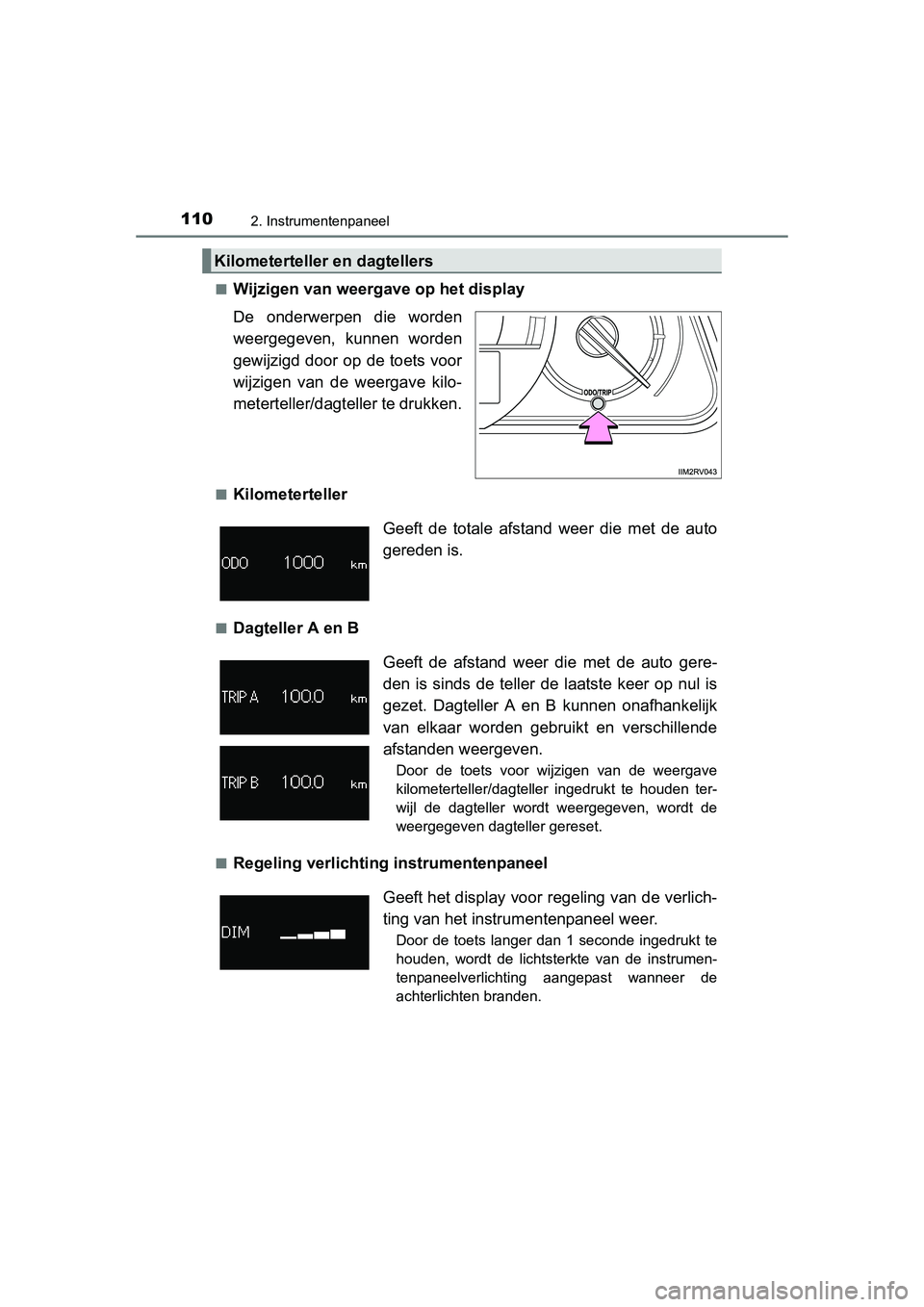

RAV4_OM_OM42A79E_(EE)■
Wijzigen van weergave op het display
De onderwerpen die worden
weergegeven, kunnen worden
gewijzigd door op de toets voor
wijzigen van de weergave kilo-
meterteller/dagteller te drukken.
■Kilometerteller
■Dagteller A en B
■Regeling verlichting instrumentenpaneel
Kilometerteller en dagtellers
Geeft de totale afstand weer die met de auto
gereden is.
Geeft de afstand weer die met de auto gere-
den is sinds de teller de laatste keer op nul is
gezet. Dagteller A en
B kunnen onafhankelijk
van elkaar worden gebruikt en verschillende
afstanden weergeven.
Door de toets voor wijzigen van de weergave
kilometerteller/dagteller ingedrukt te houden ter-
wijl de dagteller wordt weergegeven, wordt de
weergegeven dagteller gereset.
Geeft het display voor regeling van de verlich-
ting van het instrumentenpaneel weer.
Door de toets langer dan 1 seconde ingedrukt te
houden, wordt de lichtsterkte van de instrumen-
tenpaneelverlichting aangepast wanneer de
achterlichten branden.
RAV4_OM_OM42A79E_(EE).book Page 110 Thursday, April 30, 2015 10:52 AM
