TOYOTA RAV4 2015 Instructieboekje (in Dutch)

311
4
4-5. Gebruik van de ondersteunende systemen
Rijden
RAV4_OM_OM42A79E_(EE)

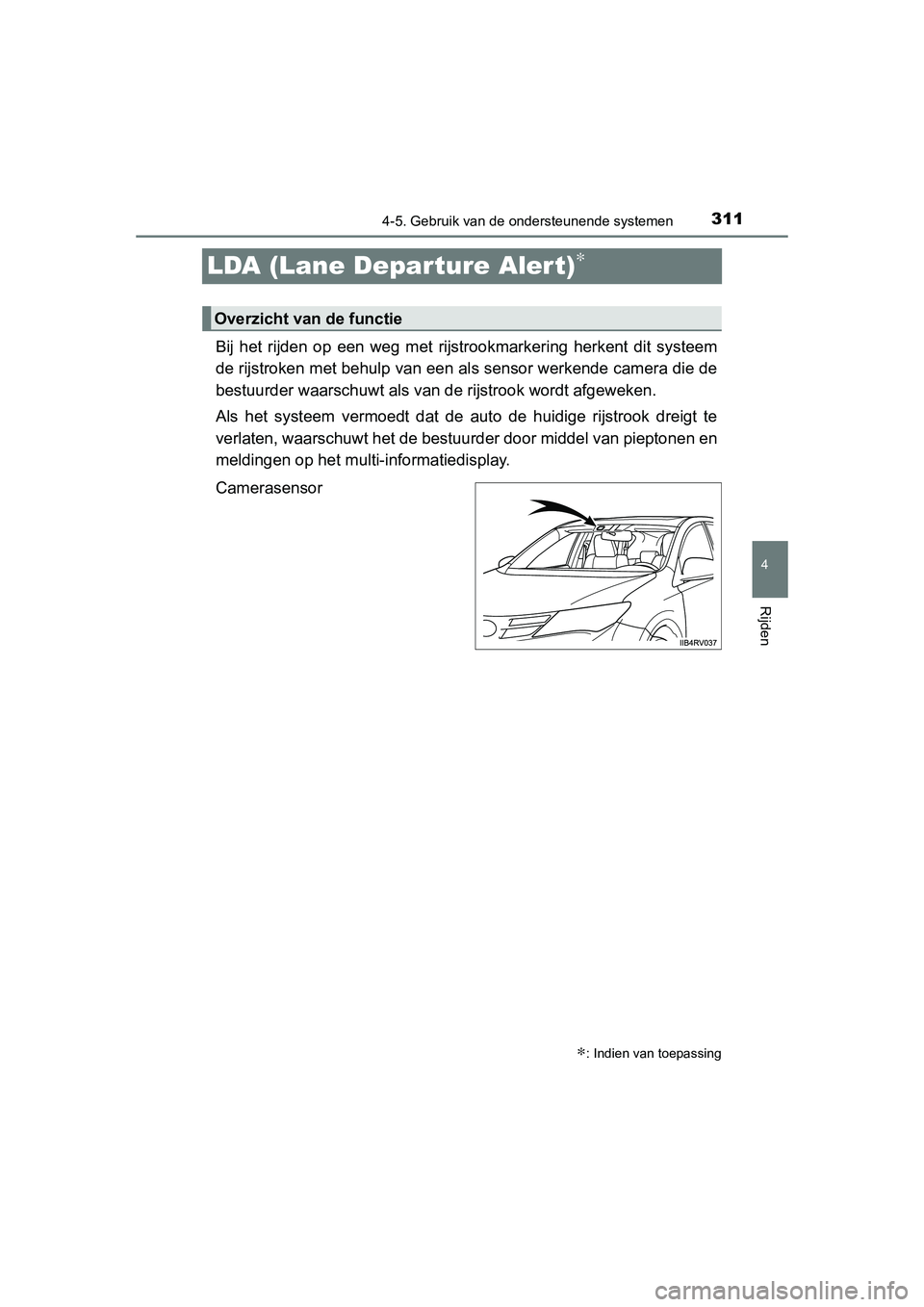

LDA (Lane Departure Alert)∗
Bij het rijden op een weg met rijstrookmarkering herkent dit systeem
de rijstroken met behulp van een als sensor werkende camera die de
bestuurder waarschuwt als van de rijstrook wordt afgeweken.
Als het systeem vermoedt dat de aut o de huidige rijstrook dreigt te
verlaten, waarschuwt het de bestuurder door middel van pieptonen en
meldingen op het multi-informatiedisplay.
Camerasensor
∗: Indien van toepassing
Overzicht van de functie
RAV4_OM_OM42A79E_(EE).book Page 311 Thursday, April 30, 2015 10:52 AM

3124-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A79E_(EE)
Druk op de toets LDA om het systeem te activeren.
Het controlelampje LDA gaat branden en de rijstrookmarkeringen worden
weergegeven.
Druk nogmaals op de toets om het LDA-systeem uit te schakelen.
Het LDA-systeem blijft in- of uitgeschakeld, ook als het contact AAN wordt
gezet.
●Wanneer de rijsnelheid ongeveer 50 km/h of hoger is
● Wanneer de rijstrook meer dan ongeveer 2,5 m breed is
● Bij het rijden op een rechte weg of het nemen van een bocht met
een straal die groter is dan ongeveer 100 m
Inschakelen van het LDA-systeem
Auto's met linkse besturingAuto's met rechtse besturing
Voorwaarden voor inschakelen van systeem
RAV4_OM_OM42A79E_(EE).book Page 312 Thursday, April 30, 2015 10:52 AM

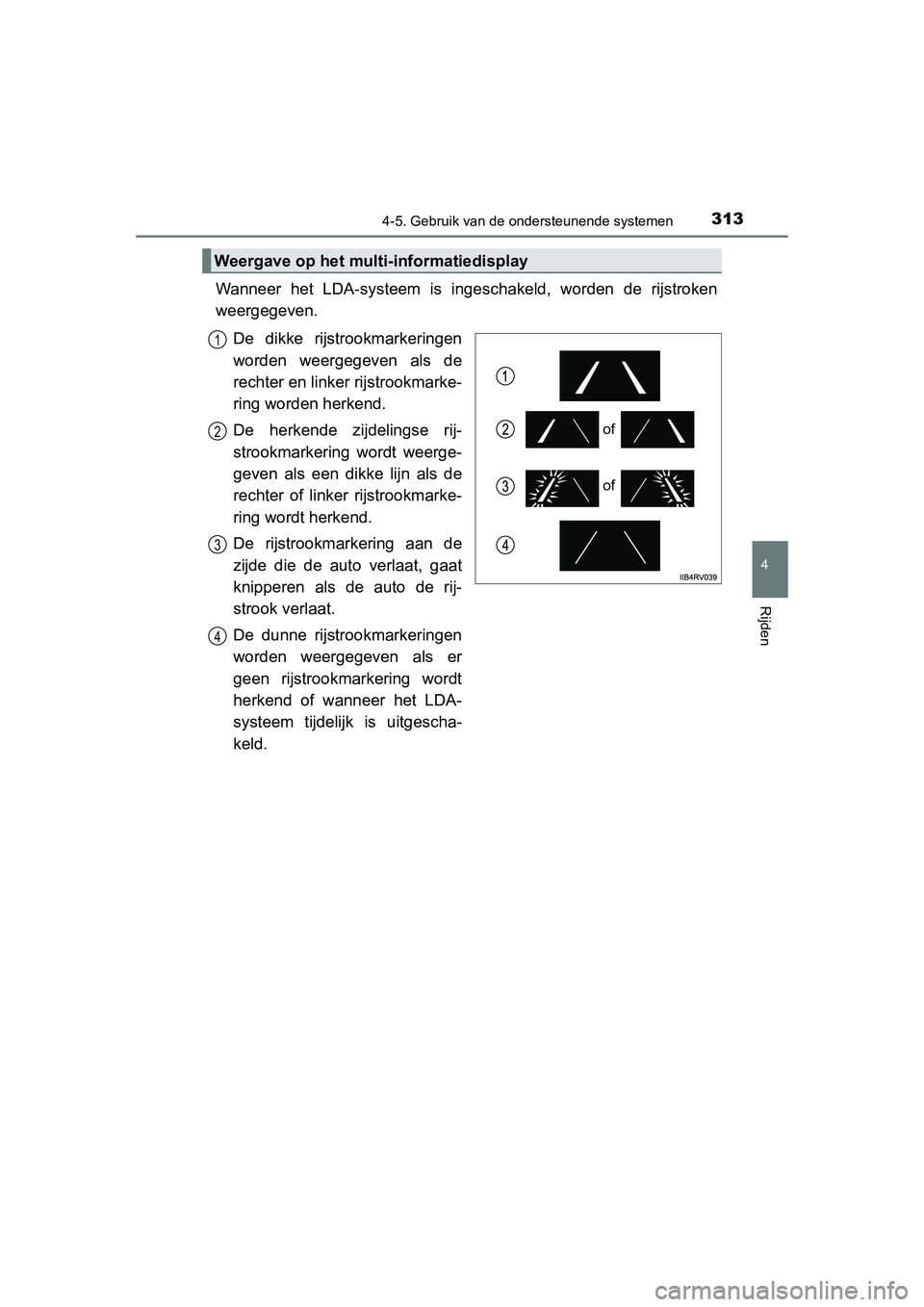

3134-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A79E_(EE)
Wanneer het LDA-systeem is ingeschakeld, worden de rijstroken
weergegeven.
De dikke rijstrookmarkeringen
worden weergegeven als de
rechter en linker rijstrookmarke-
ring worden herkend.
De herkende zijdelingse rij-
strookmarkering wordt weerge-
geven als een dikke lijn als de
rechter of linker rijstrookmarke-
ring wordt herkend.
De rijstrookmarkering aan de
zijde die de auto verlaat, gaat
knipperen als de auto de rij-
strook verlaat.
De dunne rijstrookmarkeringen
worden weergegeven als er
geen rijstrookmarkering wordt
herkend of wanneer het LDA-
systeem tijdelijk is uitgescha-
keld.
Weergave op het multi-informatiedisplay
of
of
1
2
3
4
RAV4_OM_OM42A79E_(EE).book Page 313 Thursday, April 30, 2015 10:52 AM

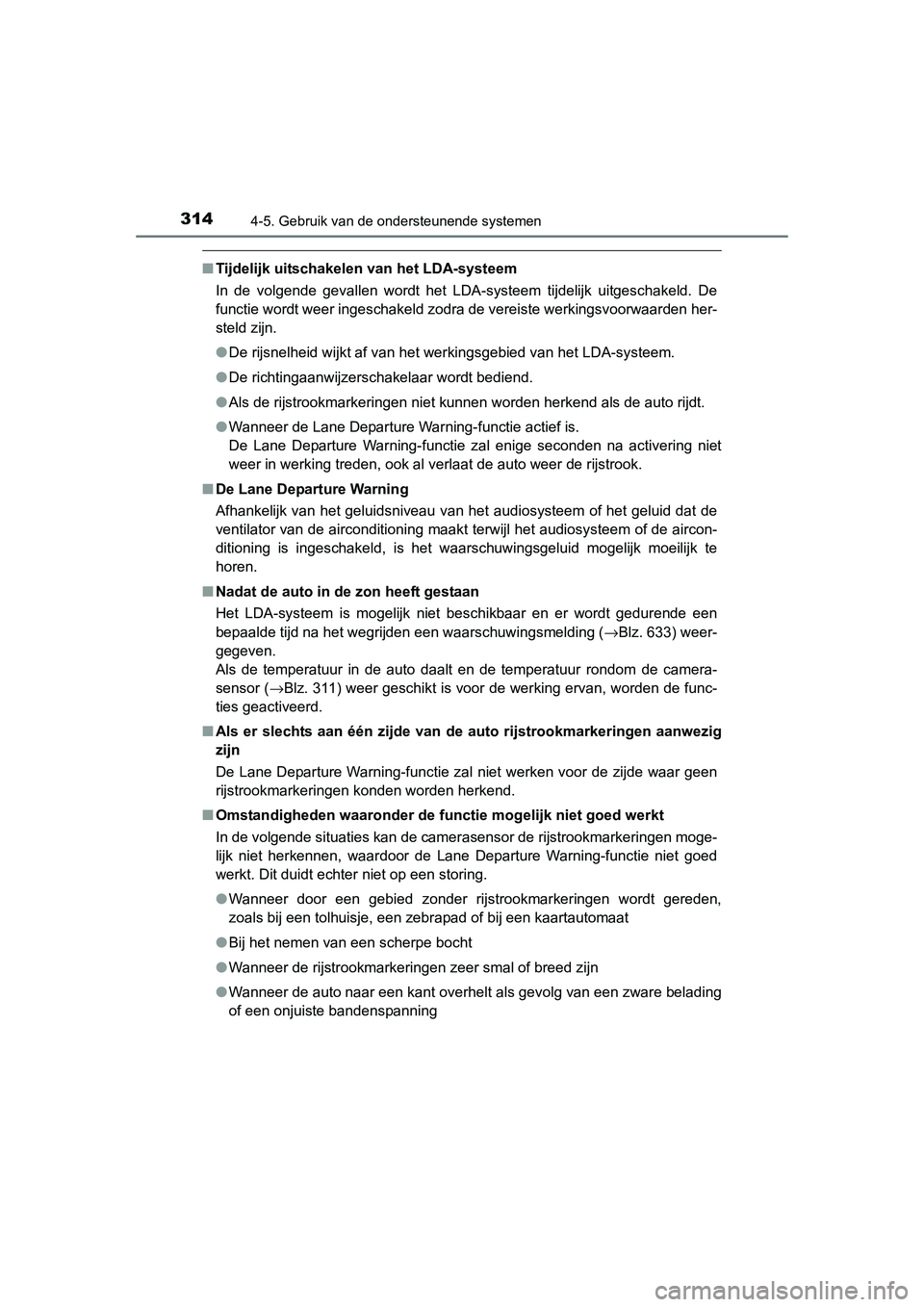

3144-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A79E_(EE)
■Tijdelijk uitschakelen van het LDA-systeem
In de volgende gevallen wordt het LDA-systeem tijdelijk uitgeschakeld. De
functie wordt weer ingeschakeld zodra de vereiste werkingsvoorwaarden her-
steld zijn.
●De rijsnelheid wijkt af van het werkingsgebied van het LDA-systeem.
● De richtingaanwijzerschakelaar wordt bediend.
● Als de rijstrookmarkeringen niet kunnen worden herkend als de auto rijdt.
● Wanneer de Lane Departure Warning-functie actief is.
De Lane Departure Warning-functie zal enige seconden na activering niet
weer in werking treden, ook al verlaat de auto weer de rijstrook.
■ De Lane Departure Warning
Afhankelijk van het geluidsniveau van het audiosysteem of het geluid dat de
ventilator van de airconditioning maakt terwijl het audiosysteem of de aircon-
ditioning is ingeschakeld, is het waarschuwingsgeluid mogelijk moeilijk \
te
horen.
■ Nadat de auto in de zon heeft gestaan
Het LDA-systeem is mogelijk niet beschikbaar en er wordt gedurende een
bepaalde tijd na het wegrijden een waarschuwingsmelding ( →Blz. 633) weer-
gegeven.
Als de temperatuur in de auto daalt en de temperatuur rondom de camera-
sensor ( →Blz. 311) weer geschikt is voor de werking ervan, worden de func-
ties geactiveerd.
■ Als er slechts aan één zijde van de auto rijstrookmarkeringen aanwezig
zijn
De Lane Departure Warning-functie zal niet werken voor de zijde waar geen
rijstrookmarkeringen konden worden herkend.
■ Omstandigheden waaronder de functie mogelijk niet goed werkt
In de volgende situaties kan de camerasensor de rijstrookmarkeringen moge-
lijk niet herkennen, waardoor de Lane Departure Warning-functie niet goed
werkt. Dit duidt echter niet op een storing.
●Wanneer door een gebied zonder rijstrookmarkeringen wordt gereden,
zoals bij een tolhuisje, een zebrapad of bij een kaartautomaat
● Bij het nemen van een scherpe bocht
● Wanneer de rijstrookmarkeringen zeer smal of breed zijn
● Wanneer de auto naar een kant overhelt als gevolg van een zware belading
of een onjuiste bandenspanning
RAV4_OM_OM42A79E_(EE).book Page 314 Thursday, April 30, 2015 10:52 AM

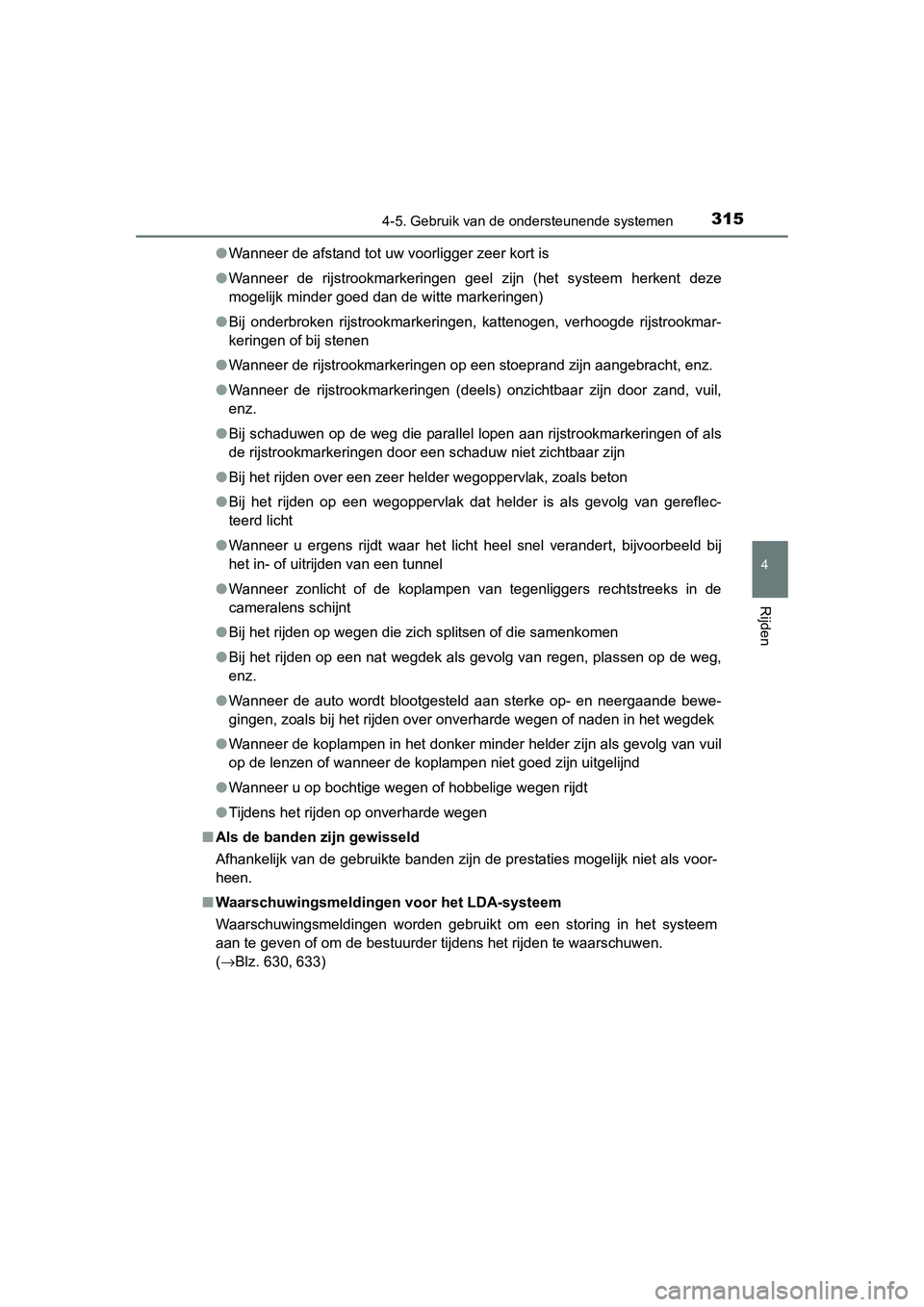

3154-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A79E_(EE)●
Wanneer de afstand tot uw voorligger zeer kort is
● Wanneer de rijstrookmarkeringen geel zijn (het systeem herkent deze
mogelijk minder goed dan de witte markeringen)
● Bij onderbroken rijstrookmarkeringen, kattenogen, verhoogde rijstrookmar-
keringen of bij stenen
● Wanneer de rijstrookmarkeringen op een stoeprand zijn aangebracht, enz.
● Wanneer de rijstrookmarkeringen (deels) onzichtbaar zijn door zand, vuil,
enz.
● Bij schaduwen op de weg die parallel lopen aan rijstrookmarkeringen of als
de rijstrookmarkeringen door een schaduw niet zichtbaar zijn
● Bij het rijden over een zeer helder wegoppervlak, zoals beton
● Bij het rijden op een wegoppervlak dat helder is als gevolg van gereflec-
teerd licht
● Wanneer u ergens rijdt waar het licht heel snel verandert, bijvoorbeeld bij
het in- of uitrijden van een tunnel
● Wanneer zonlicht of de koplampen van tegenliggers rechtstreeks in de
cameralens schijnt
● Bij het rijden op wegen die zich splitsen of die samenkomen
● Bij het rijden op een nat wegdek als gevolg van regen, plassen op de weg\
,
enz.
● Wanneer de auto wordt blootgesteld aan sterke op- en neergaande bewe-
gingen, zoals bij het rijden over onverharde wegen of naden in het wegdek
● Wanneer de koplampen in het donker minder helder zijn als gevolg van vuil
op de lenzen of wanneer de koplampen niet goed zijn uitgelijnd
● Wanneer u op bochtige wegen of hobbelige wegen rijdt
● Tijdens het rijden op onverharde wegen
■ Als de banden zijn gewisseld
Afhankelijk van de gebruikte banden zijn de prestaties mogelijk niet als voor-
heen.
■ Waarschuwingsmeldinge n voor het LDA-systeem
Waarschuwingsmeldingen worden gebruikt om een storing in het systeem
aan te geven of om de bestuurder tijdens het rijden te waarschuwen.
( →Blz. 630, 633)
RAV4_OM_OM42A79E_(EE).book Page 315 Thursday, April 30, 2015 10:52 AM

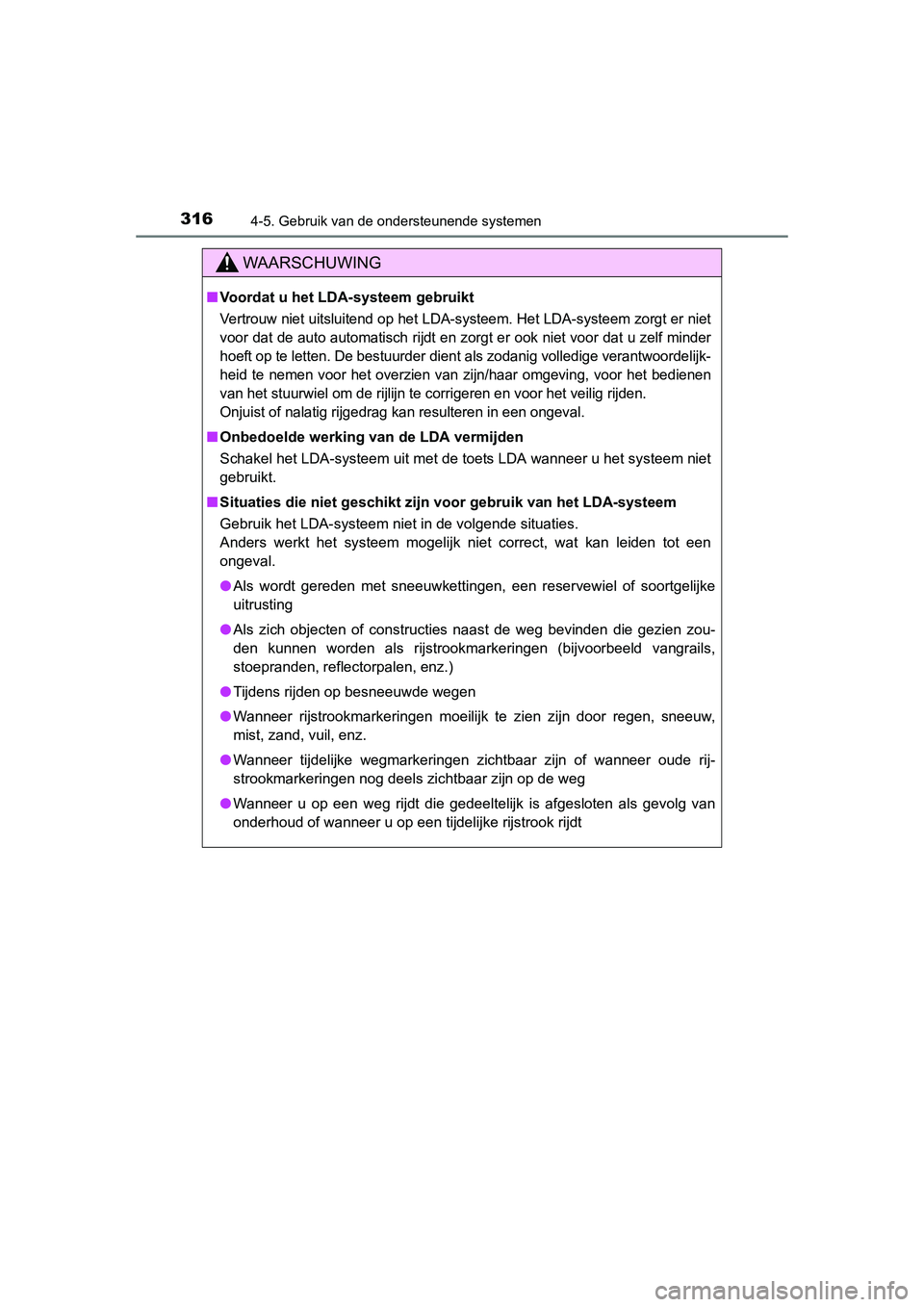

3164-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. Het LDA-systeem zorgt er niet
voor dat de auto automatisch rijdt en zorgt er ook niet voor dat u zelf minder
hoeft op te letten. De bestuurder dient als zodanig volledige verantwoordelijk-
heid te nemen voor het overzien v an zijn/haar omgeving, voor het bedienen
van het stuurwiel om de rijlijn te corrigeren en voor het veilig rijden.
Onjuist of nalatig rijgedrag kan resulteren in een ongeval.
■ Onbedoelde werking van de LDA vermijden
Schakel het LDA-systeem uit met de toets LDA wanneer u het systeem niet
gebruikt.
■ Situaties die niet geschikt zijn voor gebruik van het LDA-systeem
Gebruik het LDA-systeem niet in de volgende situaties.
Anders werkt het systeem mogelijk niet correct, wat kan leiden tot een
ongeval.
● Als wordt gereden met sneeuwkettingen, een reservewiel of soortgelijke
uitrusting
● Als zich objecten of constructies naast de weg bevinden die gezien zou-
den kunnen worden als rijstrookmarkeringen (bijvoorbeeld vangrails,
stoepranden, reflectorpalen, enz.)
● Tijdens rijden op besneeuwde wegen
● Wanneer rijstrookmarkeringen moeilijk te zien zijn door regen, sneeuw,
mist, zand, vuil, enz.
● Wanneer tijdelijke wegmarkeringen zichtbaar zijn of wanneer oude rij-
strookmarkeringen nog deels zichtbaar zijn op de weg
● Wanneer u op een weg rijdt die gedeeltelijk is afgesloten als gevolg van
onderhoud of wanneer u op een tijdelijke rijstrook rijdt
RAV4_OM_OM42A79E_(EE).book Page 316 Thursday, April 30, 2015 10:52 AM

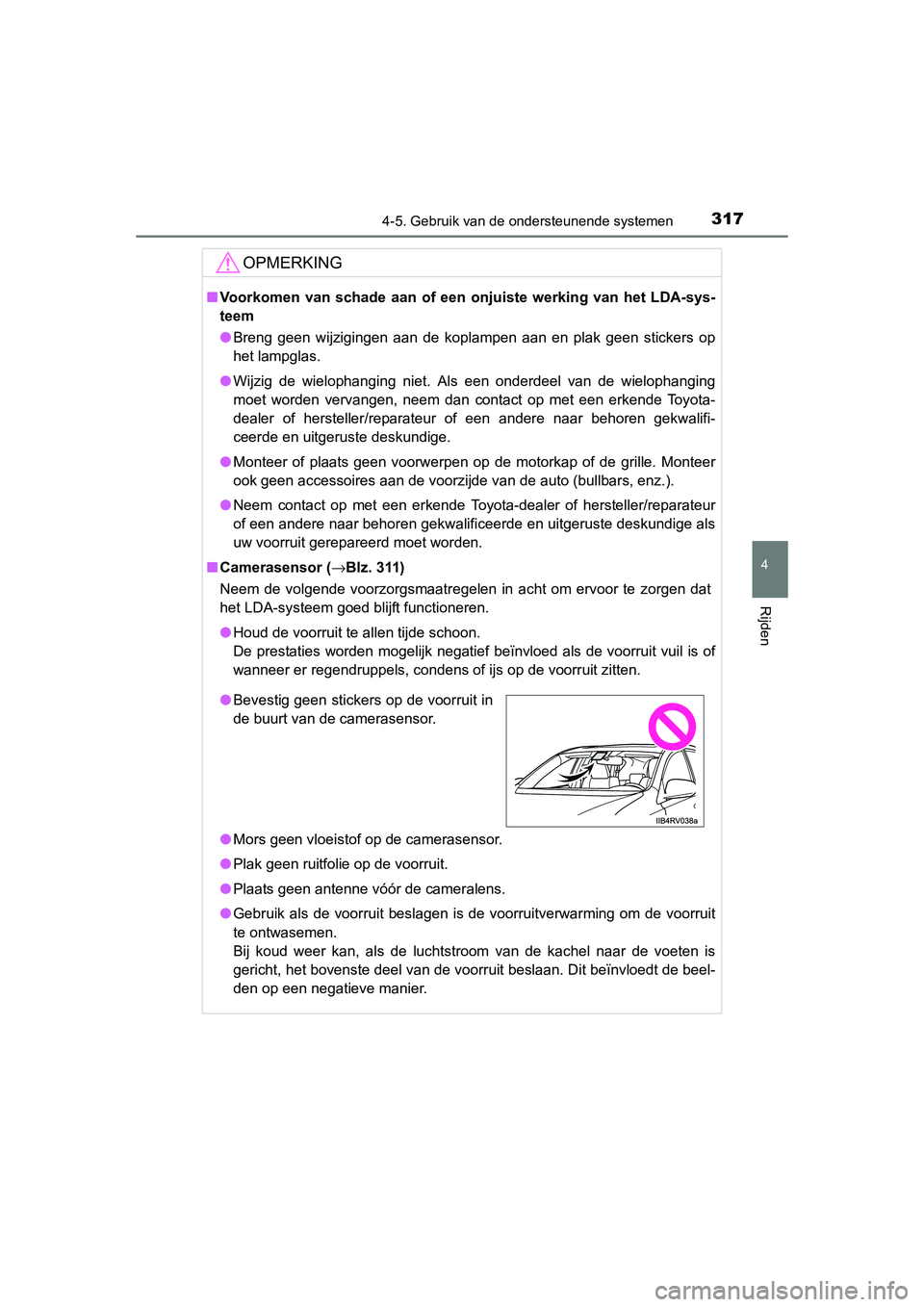

3174-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A79E_(EE)
OPMERKING
■Voorkomen van schade aan of een onjuiste werking van het LDA-sys-
teem
● Breng geen wijzigingen aan de koplampen aan en plak geen stickers op
het lampglas.
● Wijzig de wielophanging niet. Als een onderdeel van de wielophanging
moet worden vervangen, neem dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, enz.).
● Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
uw voorruit gerepareerd moet worden.
■ Camerasensor ( →Blz. 311)
Neem de volgende voorzorgsmaatregelen in acht om ervoor te zorgen dat
het LDA-systeem goed blijft functioneren.
● Houd de voorruit te allen tijde schoon.
De prestaties worden mogelijk negatief beïnvloed als de voorruit vuil is of
wanneer er regendruppels, condens of ijs op de voorruit zitten.
● Mors geen vloeistof op de camerasensor.
● Plak geen ruitfolie op de voorruit.
● Plaats geen antenne vóór de cameralens.
● Gebruik als de voorruit beslagen is de voorruitverwarming om de voorruit
te ontwasemen.
Bij koud weer kan, als de luchtstroom van de kachel naar de voeten is
gericht, het bovenste deel van de voorruit beslaan. Dit beïnvloedt de beel-
den op een negatieve manier.
●Bevestig geen stickers op de voorruit in
de buurt van de camerasensor.
RAV4_OM_OM42A79E_(EE).book Page 317 Thursday, April 30, 2015 10:52 AM

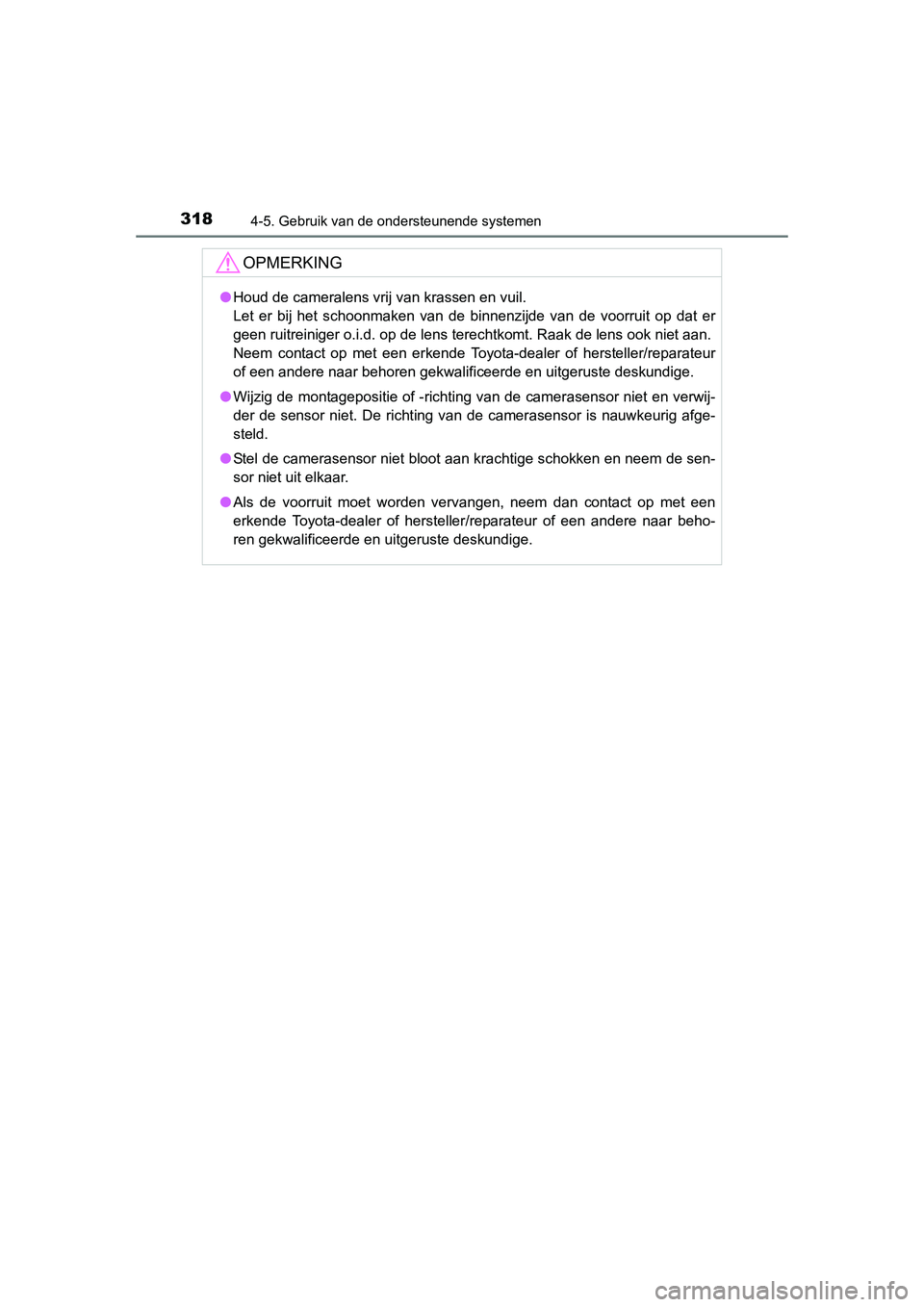

3184-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A79E_(EE)
OPMERKING
●Houd de cameralens vrij van krassen en vuil.
Let er bij het schoonmaken van de binnenzijde van de voorruit op dat er
geen ruitreiniger o.i.d. op de lens terechtkomt. Raak de lens ook niet aan.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Wijzig de montagepositie of -richting van de camerasensor niet en verwij-
der de sensor niet. De richting van de camerasensor is nauwkeurig afge-
steld.
● Stel de camerasensor niet bloot aan krachtige schokken en neem de sen-
sor niet uit elkaar.
● Als de voorruit moet worden vervangen, neem dan contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
RAV4_OM_OM42A79E_(EE).book Page 318 Thursday, April 30, 2015 10:52 AM

319
4
4-5. Gebruik van de ondersteunende systemen
Rijden
RAV4_OM_OM42A79E_(EE)

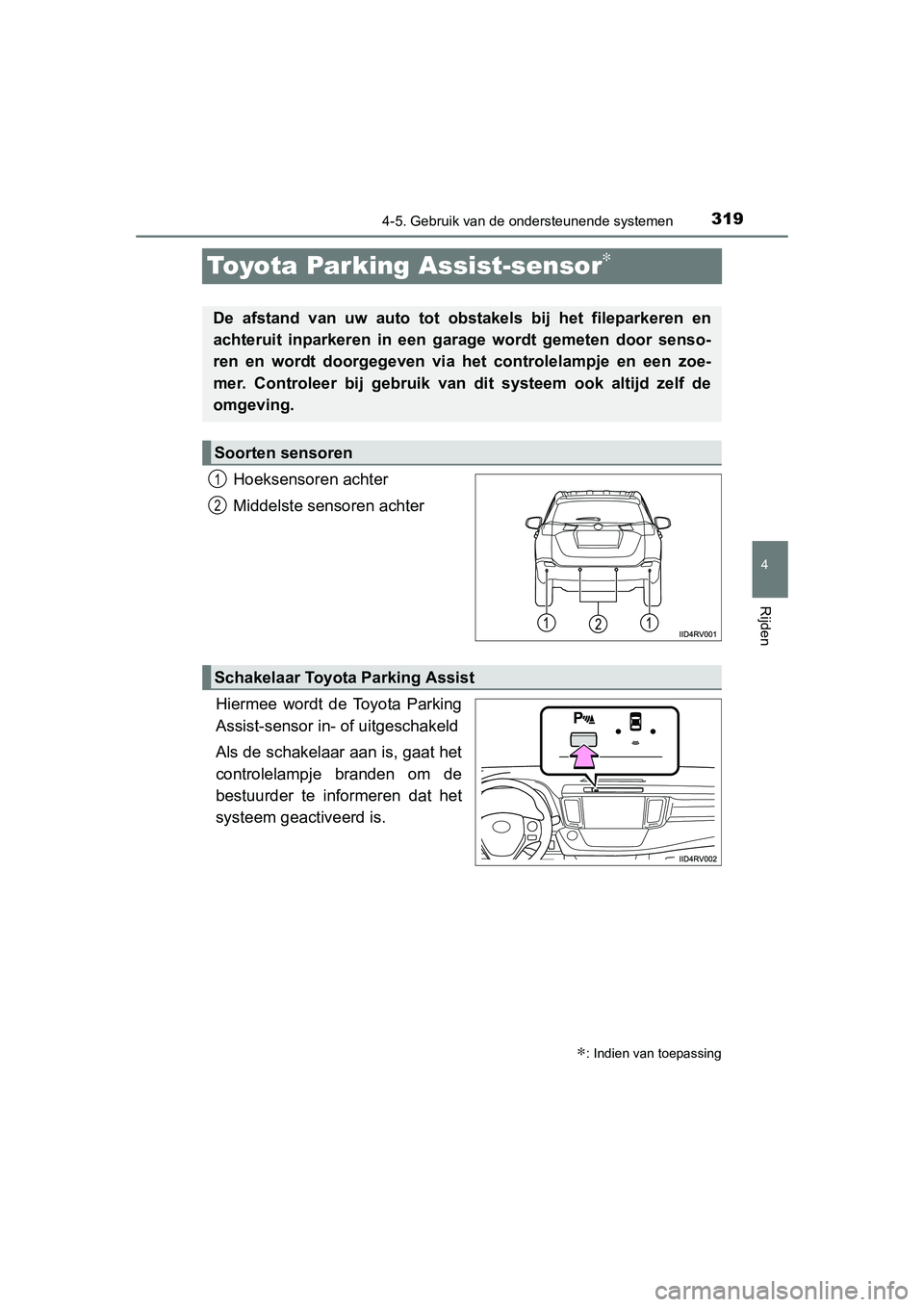

Toyota Parking Assist-sensor∗
Hoeksensoren achter
Middelste sensoren achter
Hiermee wordt de Toyota Parking
Assist-sensor in- of uitgeschakeld
Als de schakelaar aan is, gaat het
controlelampje branden om de
bestuurder te informeren dat het
systeem geactiveerd is.
∗: Indien van toepassing
De afstand van uw auto tot obstakels bij het fileparkeren en
achteruit inparkeren in een garage wordt gemeten door senso-
ren en wordt doorgegeven via het controlelampje en een zoe-
mer. Controleer bij gebruik van dit systeem ook altijd zelf de
omgeving.
Soorten sensoren
1
2
Schakelaar Toyota Parking Assist
RAV4_OM_OM42A79E_(EE).book Page 319 Thursday, April 30, 2015 10:52 AM

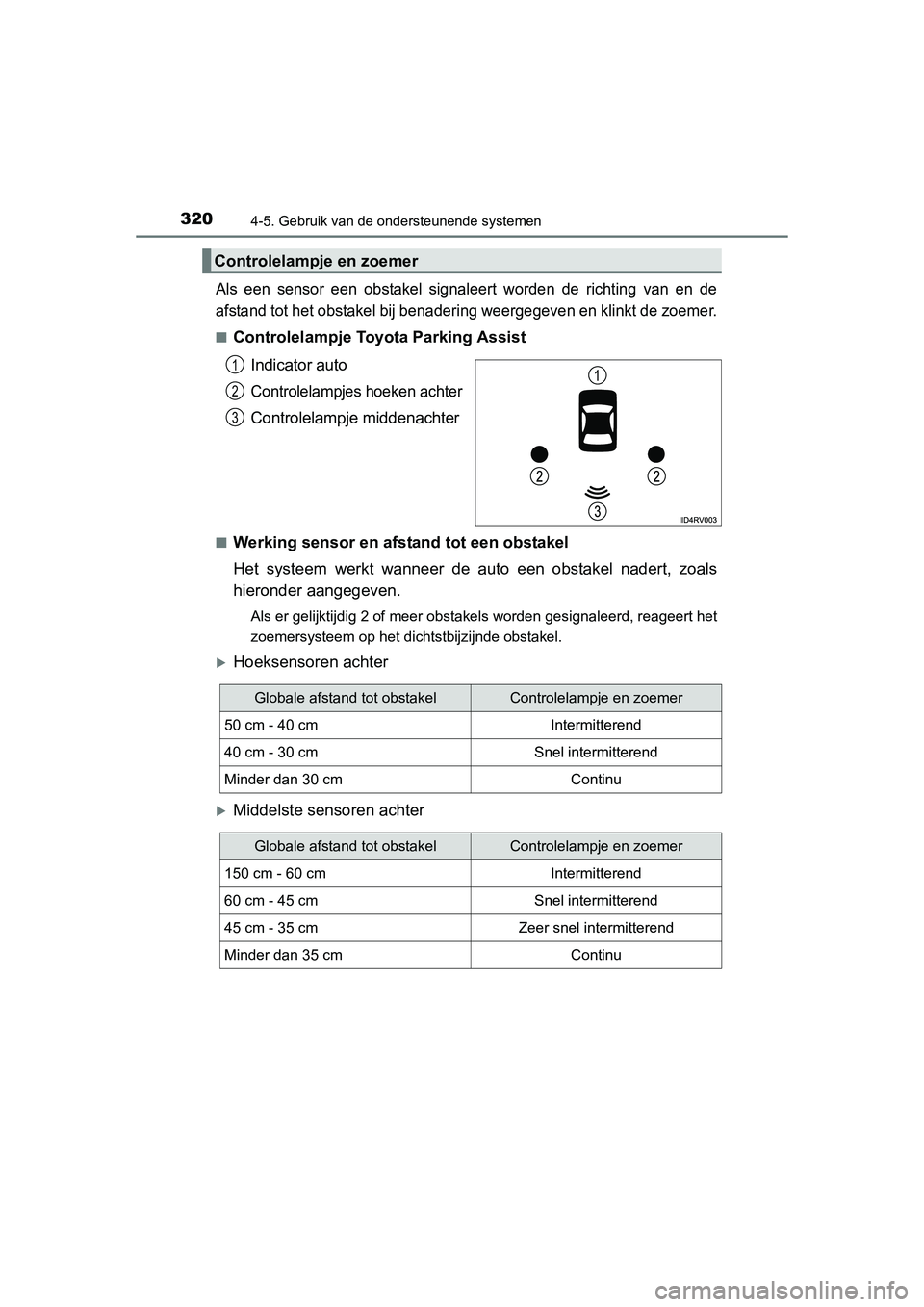

3204-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A79E_(EE)
Als een sensor een obstakel signaleert worden de richting van en de
afstand tot het obstakel bij benadering weergegeven en klinkt de zoemer.
■Controlelampje Toyota Parking AssistIndicator auto
Controlelampjes hoeken achter
Controlelampje middenachter
■Werking sensor en afstand tot een obstakel
Het systeem werkt wanneer de auto een obstakel nadert, zoals
hieronder aangegeven.
Als er gelijktijdig 2 of meer obstakels worden gesignaleerd, reageert het
zoemersysteem op het dichtstbijzijnde obstakel.
Hoeksensoren achter
Middelste sensoren achter
Controlelampje en zoemer
1
2
3
Globale afstand tot obstakelControlelampje en zoemer
50 cm - 40 cmIntermitterend
40 cm - 30 cmSnel intermitterend
Minder dan 30 cmContinu
Globale afstand tot obstakelControlelampje en zoemer
150 cm - 60 cmIntermitterend
60 cm - 45 cmSnel intermitterend
45 cm - 35 cmZeer snel intermitterend
Minder dan 35 cmContinu
RAV4_OM_OM42A79E_(EE).book Page 320 Thursday, April 30, 2015 10:52 AM
