TOYOTA RAV4 2015 Manual del propietario (in Spanish)

6917-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A82S_(ES)

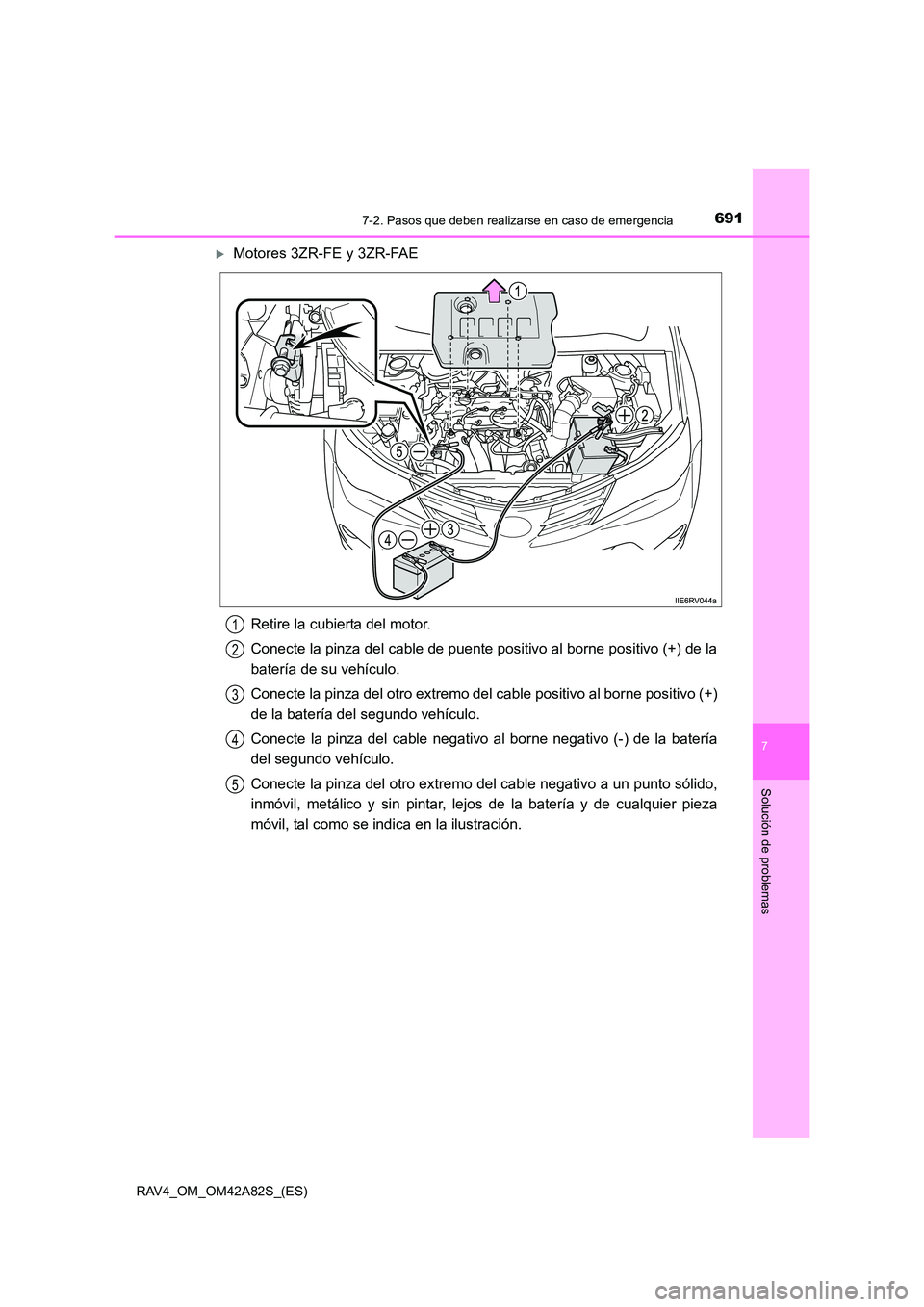

XMotores 3ZR-FE y 3ZR-FAERetire la cubierta del motor.
Conecte la pinza del cable de puente positivo al borne positivo (+) de la
batería de su vehículo.
Conecte la pinza del otro extremo del cable positivo al borne positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable negativo al borne negativo (-) de la batería
del segundo vehículo.
Conecte la pinza del otro extremo del cable negativo a un punto sólido,
inmóvil, metálico y sin pintar, lejos de la batería y de cualquier pieza
móvil, tal como se indica en la ilustración.
1
2
3
4
5

6927-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

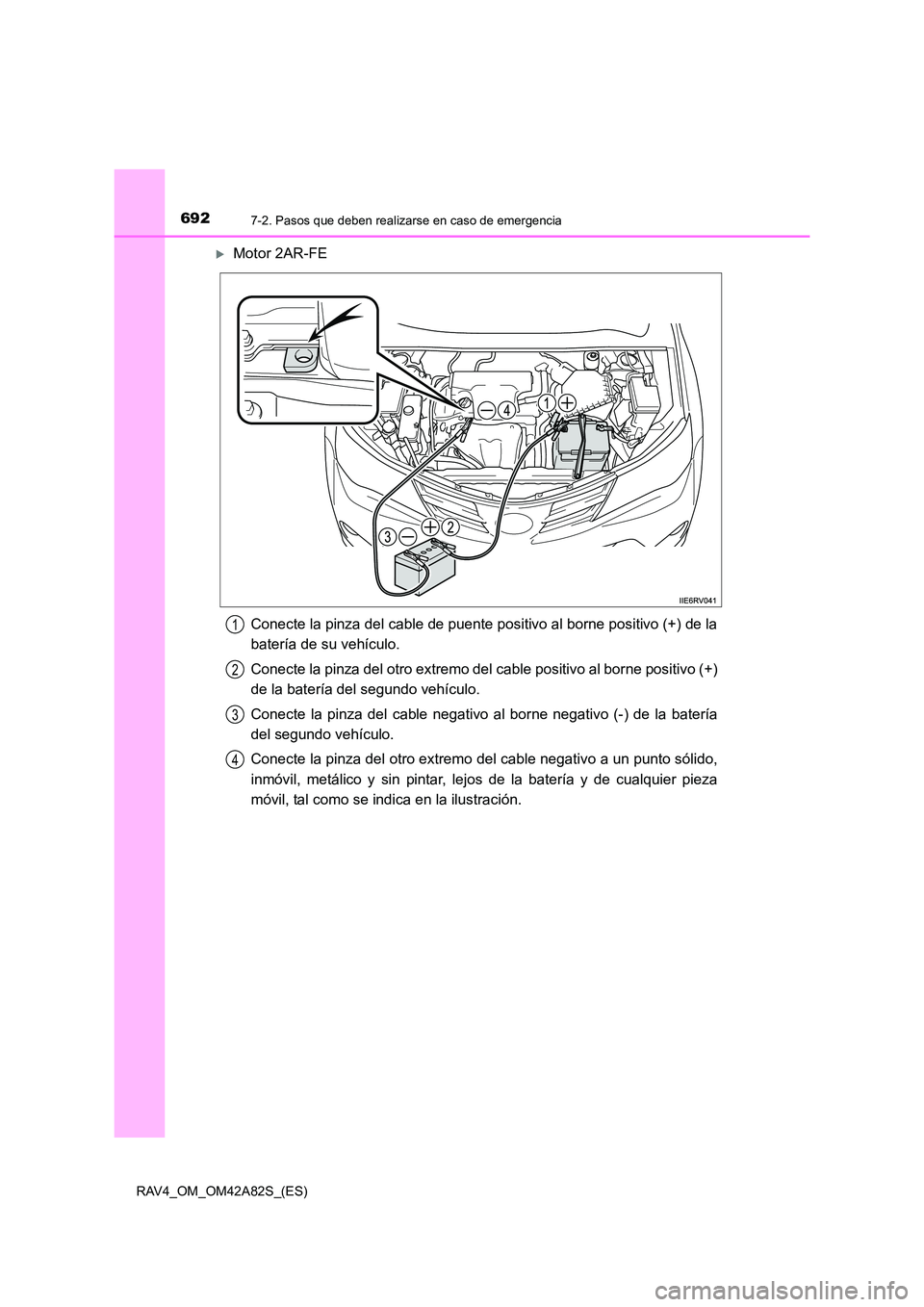

XMotor 2AR-FEConecte la pinza del cable de puente positivo al borne positivo (+) de la
batería de su vehículo.
Conecte la pinza del otro extremo del cable positivo al borne positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable negativo al borne negativo (-) de la batería
del segundo vehículo.
Conecte la pinza del otro extremo del cable negativo a un punto sólido,
inmóvil, metálico y sin pintar, lejos de la batería y de cualquier pieza
móvil, tal como se indica en la ilustración.
1
2
3
4

6937-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A82S_(ES)

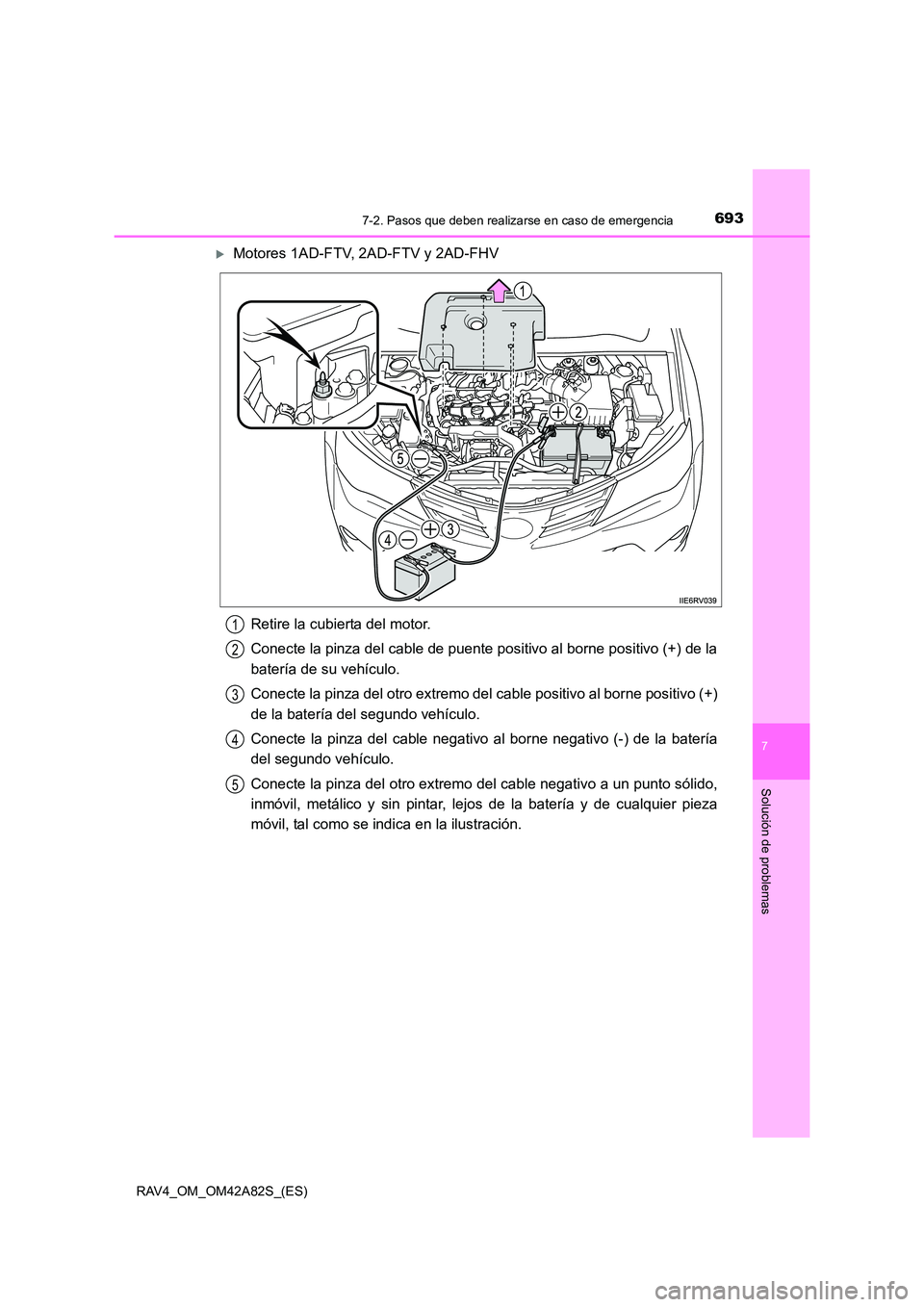

XMotores 1AD-FTV, 2AD-FTV y 2AD-FHVRetire la cubierta del motor.
Conecte la pinza del cable de puente positivo al borne positivo (+) de la
batería de su vehículo.
Conecte la pinza del otro extremo del cable positivo al borne positivo (+)
de la batería del segundo vehículo.
Conecte la pinza del cable negativo al borne negativo (-) de la batería
del segundo vehículo.
Conecte la pinza del otro extremo del cable negativo a un punto sólido,
inmóvil, metálico y sin pintar, lejos de la batería y de cualquier pieza
móvil, tal como se indica en la ilustración.
1
2
3
4
5

6947-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

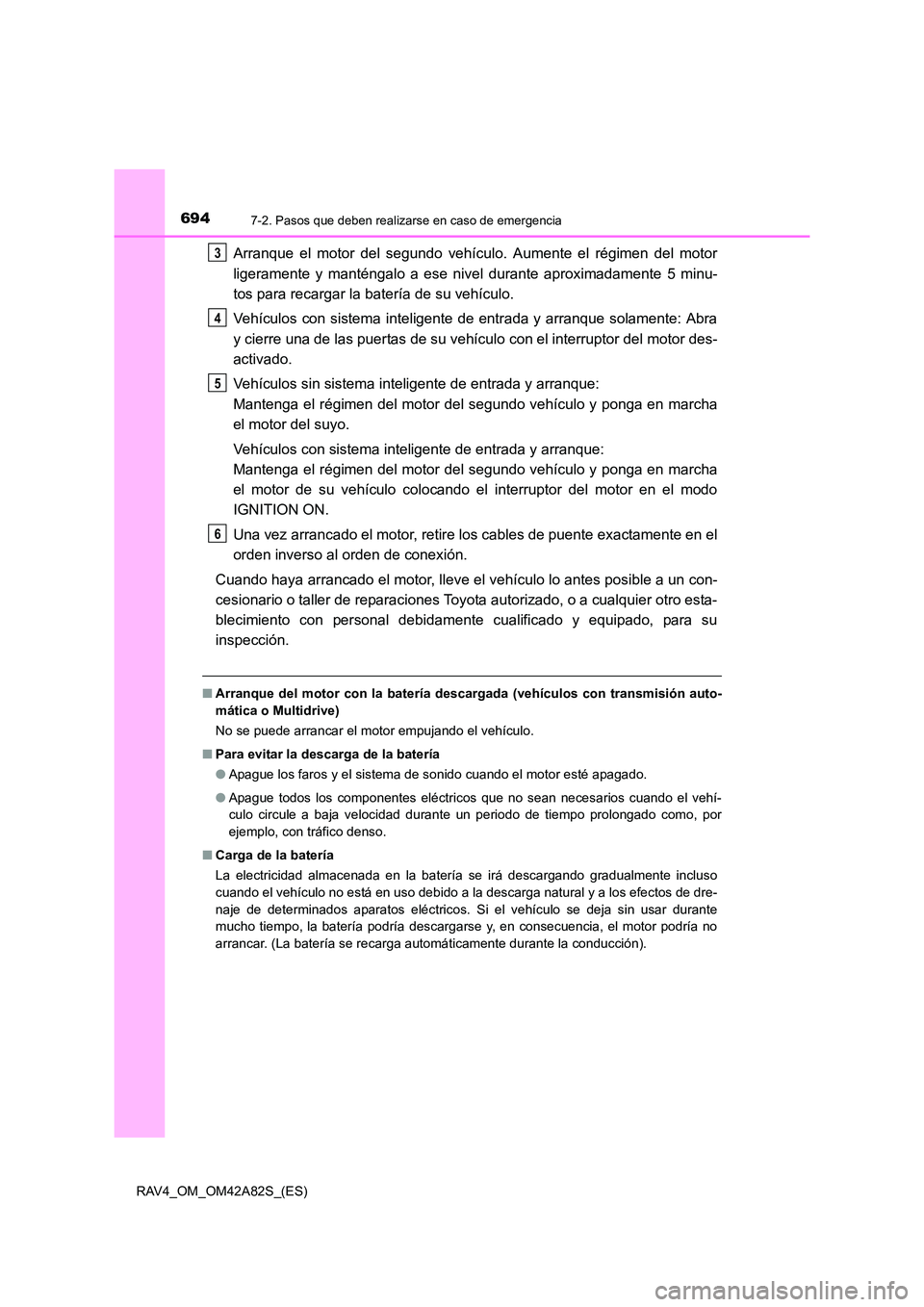

Arranque el motor del segundo vehículo. Aumente el régimen del motor
ligeramente y manténgalo a ese nivel durante aproximadamente 5 minu-
tos para recargar la batería de su vehículo.
Vehículos con sistema inteligente de entrada y arranque solamente: Abra
y cierre una de las puertas de su vehículo con el interruptor del motor des-
activado.
Vehículos sin sistema inteligente de entrada y arranque:
Mantenga el régimen del motor del segundo vehículo y ponga en marcha
el motor del suyo.
Vehículos con sistema inteligente de entrada y arranque:
Mantenga el régimen del motor del segundo vehículo y ponga en marcha
el motor de su vehículo colocando el interruptor del motor en el modo\
IGNITION ON.
Una vez arrancado el motor, retire los cables de puente exactamente en el
orden inverso al orden de conexión.
Cuando haya arrancado el motor, lleve el vehículo lo antes posible a un con-
cesionario o taller de reparaciones Toyota autorizado, o a cualquier otro esta-
blecimiento con personal debidamente cualificado y equipado, para su
inspección.
■ Arranque del motor con la batería descarg ada (vehículos con transmisión auto-
mática o Multidrive)
No se puede arrancar el motor empujando el vehículo.
■ Para evitar la descarga de la batería
●Apague los faros y el sistema de sonido cuando el motor esté apagado.
● Apague todos los componentes eléctricos que no sean necesarios cuando el vehí-
culo circule a baja velocidad durante un periodo de tiempo prolongado como, por
ejemplo, con tráfico denso.
■ Carga de la batería
La electricidad almacenada en la batería se irá descargando gradualmente incluso
cuando el vehículo no está en uso debido a la descarga natural y a los efectos de dre-
naje de determinados aparatos eléctricos. Si el vehículo se deja sin usar durante
mucho tiempo, la batería podría descargarse y, en consecuencia, el motor podría no
arrancar. (La batería se recarga automáticamente durante la conducción).
3
4
5
6

6957-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A82S_(ES)■

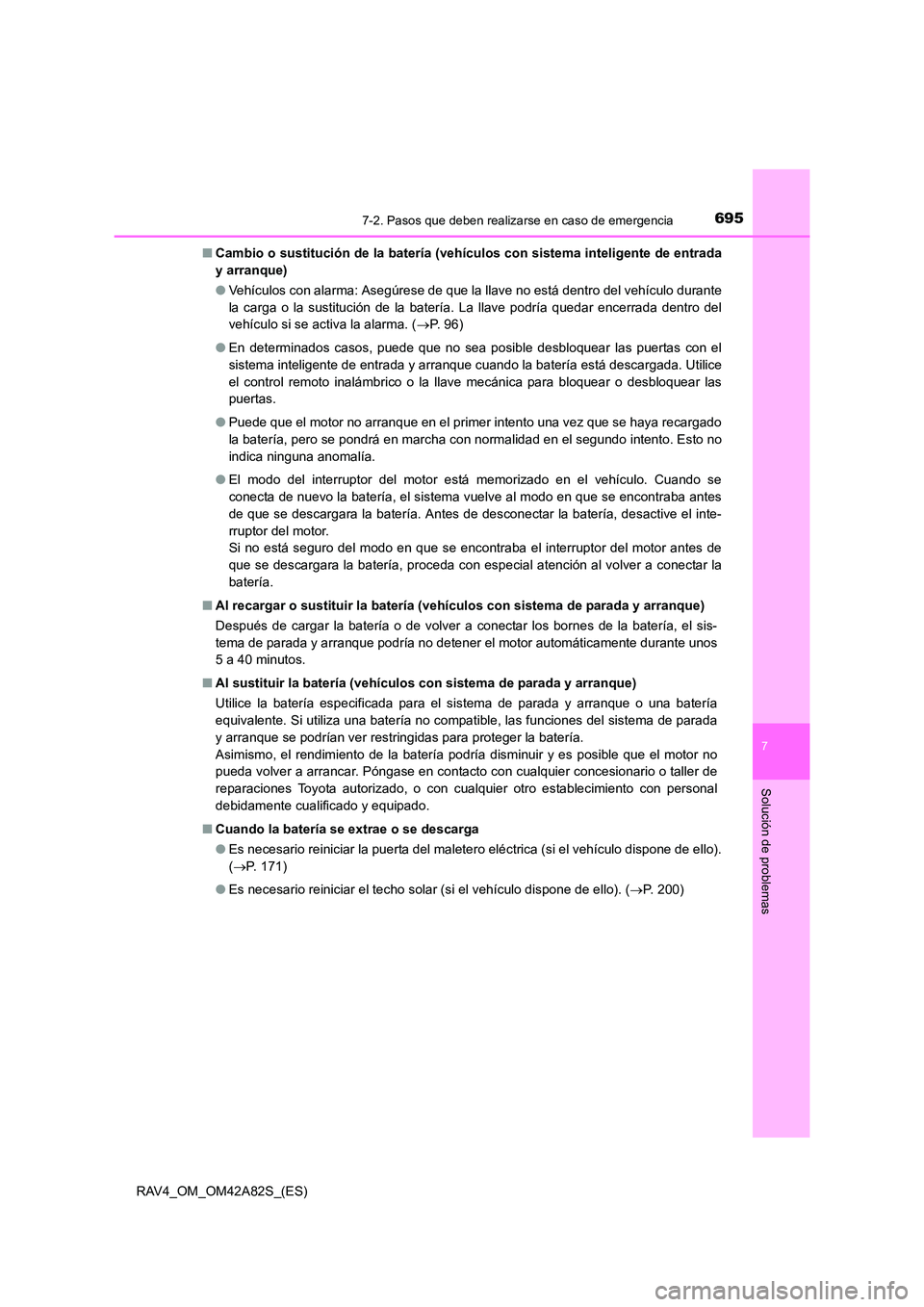

Cambio o sustitución de la batería (vehículos con sistema inteligente de entrada
y arranque)
●Vehículos con alarma: Asegúrese de que la llave no está dentro del vehículo durante
la carga o la sustitución de la batería. La llave podría quedar encerrada dentro del
vehículo si se activa la alarma. ( →P. 96)
● En determinados casos, puede que no sea posible desbloquear las puertas con el
sistema inteligente de entrada y arranque cuando la batería está descargada. Utilice
el control remoto inalámbrico o la llave mecánica para bloquear o desbloquear las
puertas.
● Puede que el motor no arranque en el primer intento una vez que se haya recargado
la batería, pero se pondrá en marcha con normalidad en el segundo intento. Esto no
indica ninguna anomalía.
● El modo del interruptor del motor está memorizado en el vehículo. Cuando se
conecta de nuevo la batería, el sistema vuelve al modo en que se encontraba antes
de que se descargara la batería. Antes de desconectar la batería, desactive el inte-
rruptor del motor.
Si no está seguro del modo en que se encontraba el interruptor del motor antes de
que se descargara la batería, proceda con especial atención al volver a conectar la
batería.
■ Al recargar o sustituir la batería (vehíc ulos con sistema de parada y arranque)
Después de cargar la batería o de volver a conectar los bornes de la batería, el sis-
tema de parada y arranque podría no detener el motor automáticamente durante unos
5 a 40 minutos.
■ Al sustituir la batería (vehículos con sistema de parada y arranque)
Utilice la batería especificada para el sistema de parada y arranque o una batería
equivalente. Si utiliza una batería no compatible, las funciones del sistema de parada
y arranque se podrían ver restringidas para proteger la batería.
Asimismo, el rendimiento de la batería podría disminuir y es posible que el motor no
pueda volver a arrancar. Póngase en contacto con cualquier concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
■ Cuando la batería se extrae o se descarga
●Es necesario reiniciar la puerta del maletero eléctrica (si el vehículo dispone de ello).
(→ P. 171)
● Es necesario reiniciar el techo solar (si el vehículo dispone de ello). ( →P. 200)

6967-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

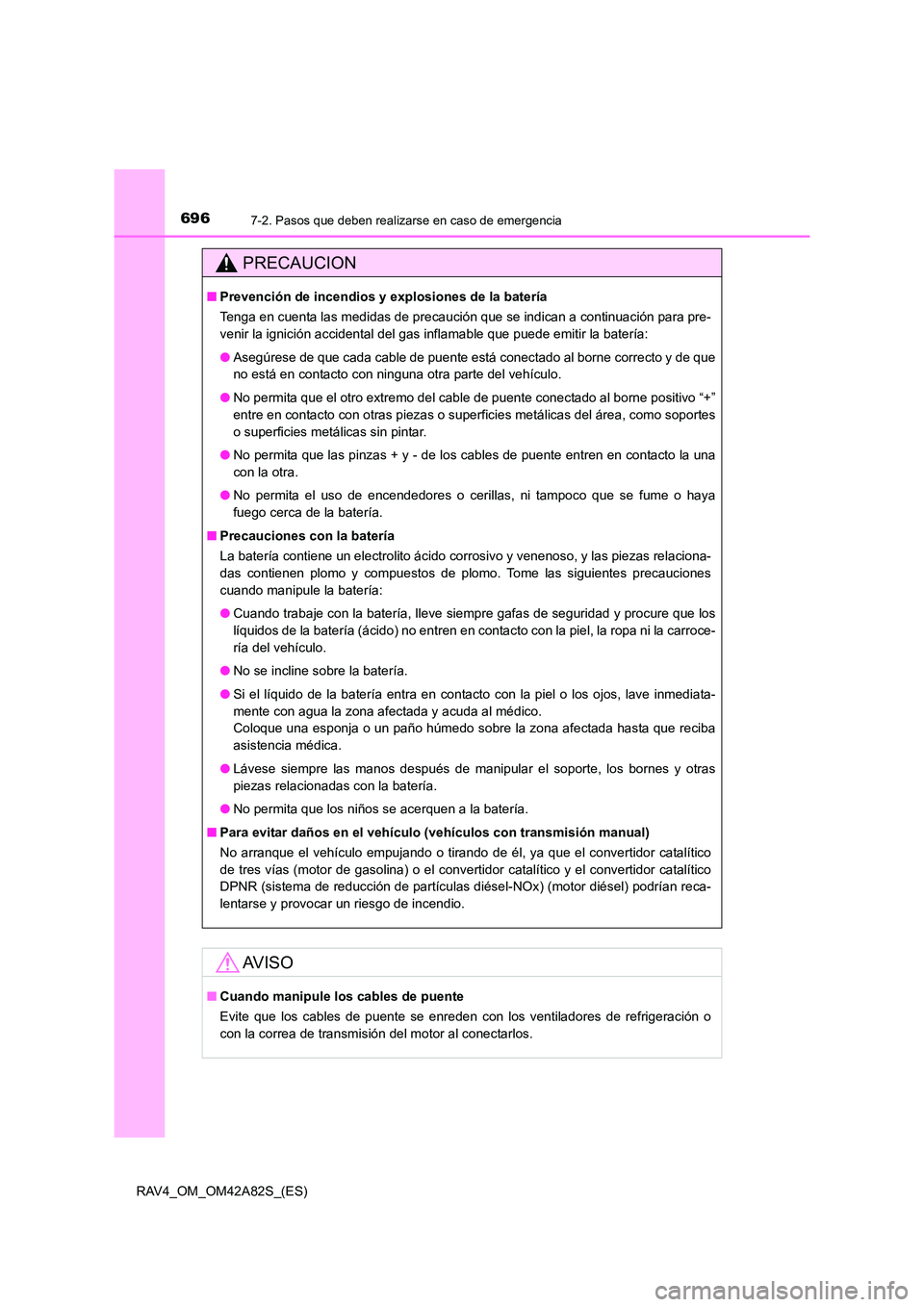

PRECAUCION
■Prevención de incendios y explosiones de la batería
Tenga en cuenta las medidas de precaución que se indican a continuación para pre-
venir la ignición accidental del gas inflamable que puede emitir la batería:
●Asegúrese de que cada cable de puente está conectado al borne correcto y de que
no está en contacto con ninguna otra parte del vehículo.
● No permita que el otro extremo del cable de puente conectado al borne positivo “+”
entre en contacto con otras piezas o superficies metálicas del área, como soportes
o superficies metálicas sin pintar.
● No permita que las pinzas + y - de los cables de puente entren en contacto la una
con la otra.
● No permita el uso de encendedores o cerillas, ni tampoco que se fume o haya
fuego cerca de la batería.
■ Precauciones con la batería
La batería contiene un electrolito ácido corrosivo y venenoso, y las piezas relaciona-
das contienen plomo y compuestos de plomo. Tome las siguientes precauciones
cuando manipule la batería:
●Cuando trabaje con la batería, lleve siempre gafas de seguridad y procure que los
líquidos de la batería (ácido) no entren en contacto con la piel, la ropa ni la carroce-
ría del vehículo.
● No se incline sobre la batería.
● Si el líquido de la batería entra en contacto con la piel o los ojos, lave inmediata-
mente con agua la zona afectada y acuda al médico.
Coloque una esponja o un paño húmedo sobre la zona afectada hasta que reciba
asistencia médica.
● Lávese siempre las manos después de manipular el soporte, los bornes y otras
piezas relacionadas con la batería.
● No permita que los niños se acerquen a la batería.
■ Para evitar daños en el vehículo (vehículos con transmisión manual)
No arranque el vehículo empujando o tirando de él, ya que el convertidor catalítico
de tres vías (motor de gasolina) o el convertidor catalítico y el convertidor catalítico
DPNR (sistema de reducción de partículas diésel-NOx) (motor diésel) podrían reca-
lentarse y provocar un riesgo de incendio.
AV I S O
■ Cuando manipule los cables de puente
Evite que los cables de puente se enreden con los ventiladores de refrigeración o
con la correa de transmisión del motor al conectarlos.

697
7
7-2. Pasos que deben realizarse en caso de emergencia
Solución de problemas
RAV4_OM_OM42A82S_(ES)

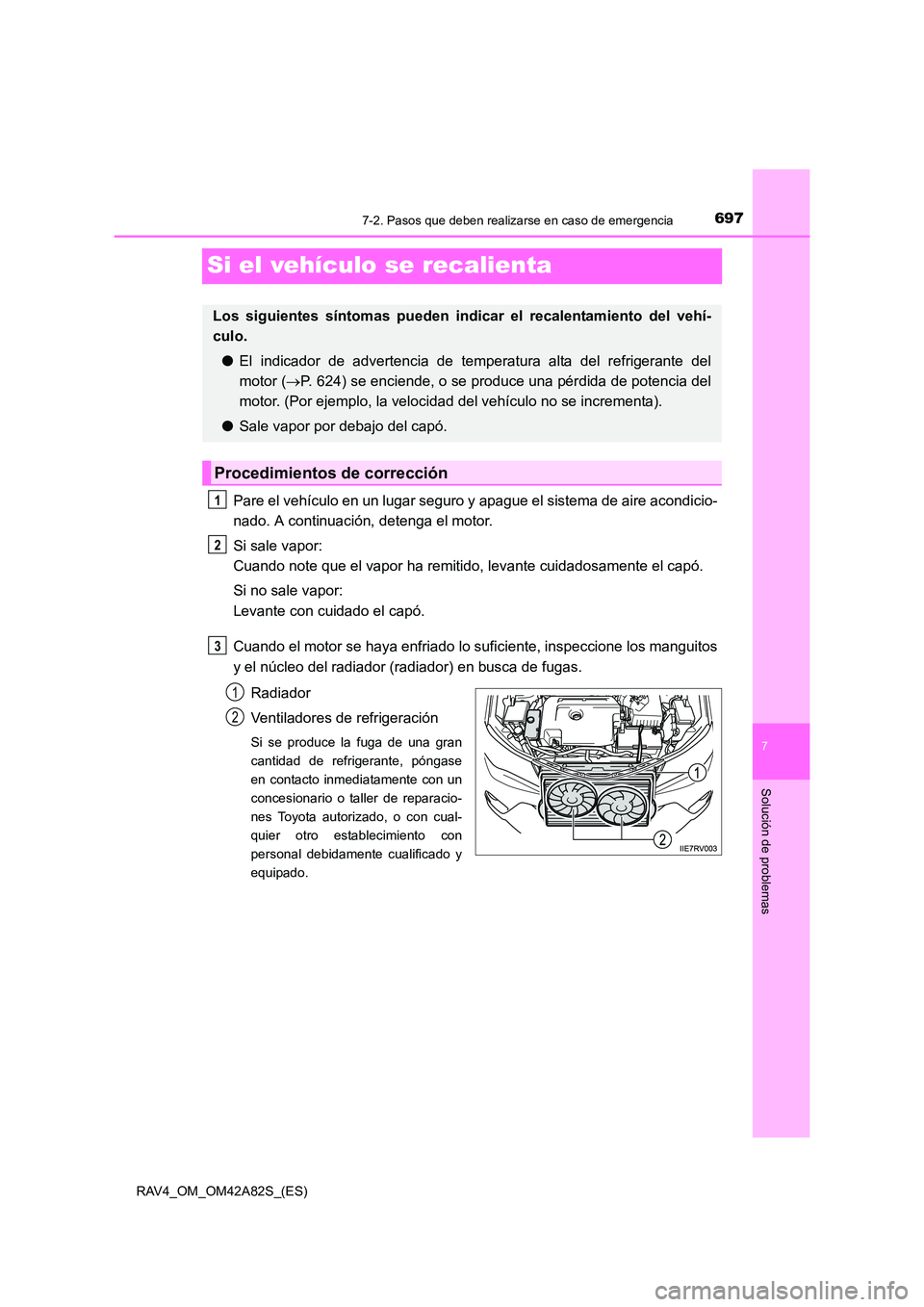

Si el vehículo se recalienta
Pare el vehículo en un lugar seguro y apague el sistema de aire acondicio-
nado. A continuación, detenga el motor.
Si sale vapor:
Cuando note que el vapor ha remitido, levante cuidadosamente el capó.
Si no sale vapor:
Levante con cuidado el capó.
Cuando el motor se haya enfriado lo suficiente, inspeccione los manguitos
y el núcleo del radiador (radiador) en busca de fugas.Radiador
Ventiladores de refrigeración
Si se produce la fuga de una gran
cantidad de refrigerante, póngase
en contacto inmediatamente con un
concesionario o taller de reparacio-
nes Toyota autorizado, o con cual-
quier otro establecimiento con
personal debidamente cualificado y
equipado.
Los siguientes síntomas pueden indi car el recalentamiento del vehí-
culo.
● El indicador de advertencia de temperatura alta del refrigerante del
motor ( →P. 624) se enciende, o se produce una pérdida de potencia del
motor. (Por ejemplo, la velocidad del vehículo no se incrementa).
● Sale vapor por debajo del capó.
Procedimientos de corrección
1
2
3
1
2

6987-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

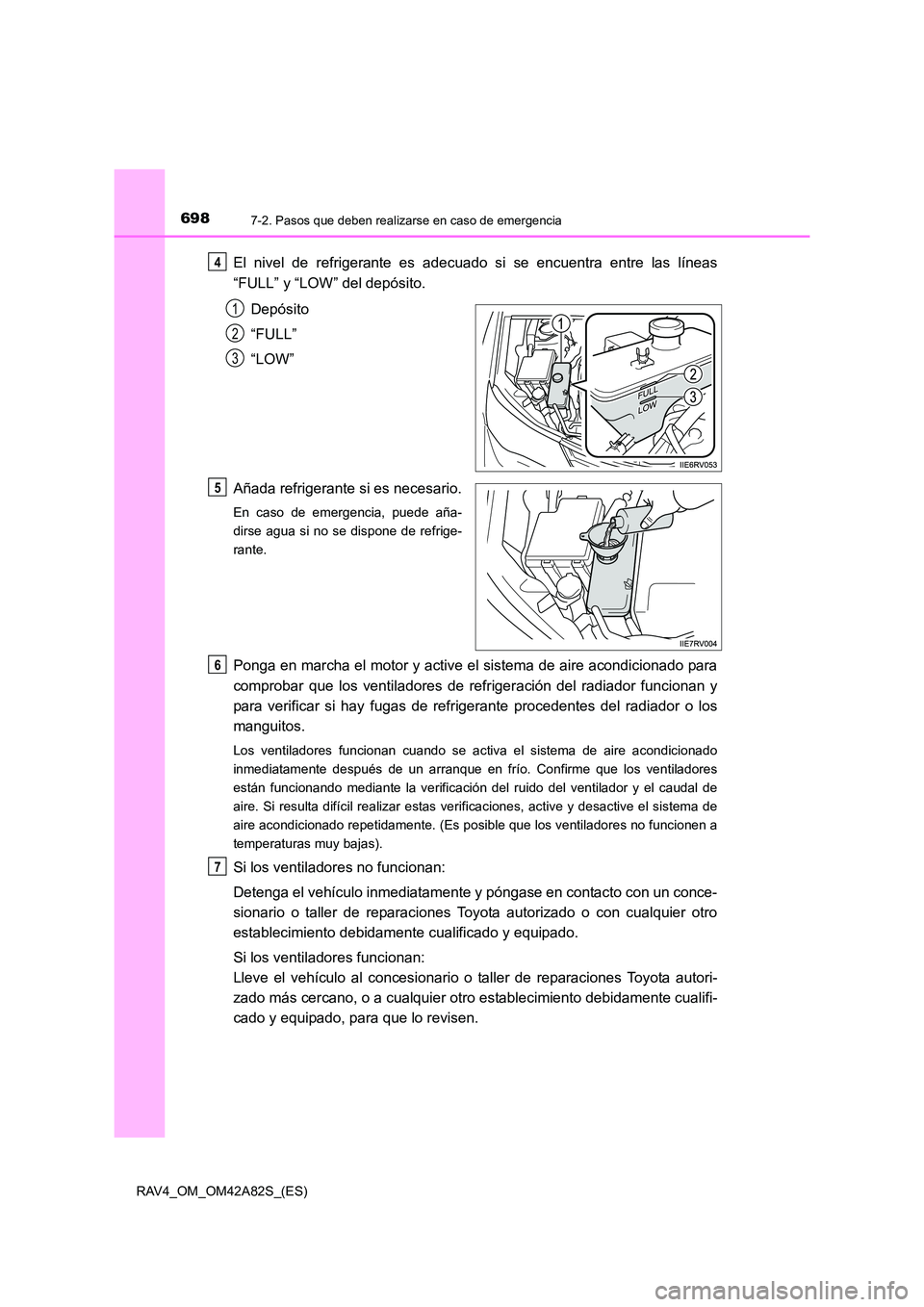

El nivel de refrigerante es adecuado si se encuentra entre las líneas
“FULL” y “LOW” del depósito.Depósito
“FULL”
“LOW”
Añada refrigerante si es necesario.
En caso de emergencia, puede aña-
dirse agua si no se dispone de refrige-
rante.
Ponga en marcha el motor y active el sistema de aire acondicionado para
comprobar que los ventiladores de refrigeración del radiador funcionan y
para verificar si hay fugas de refrigerante procedentes del radiador o los
manguitos.
Los ventiladores funcionan cuando se activa el sistema de aire acondicionado
inmediatamente después de un arranque en frío. Confirme que los ventiladores
están funcionando mediante la verificación del ruido del ventilador y el caudal de
aire. Si resulta difícil realizar estas verificaciones, active y desactive el sistema de
aire acondicionado repetidamente. (Es posible que los ventiladores no funcionen a
temperaturas muy bajas).
Si los ventiladores no funcionan:
Detenga el vehículo inmediatamente y póngase en contacto con un conce-
sionario o taller de reparaciones Toyota autorizado o con cualquier otro
establecimiento debidamente cualificado y equipado.
Si los ventiladores funcionan:
Lleve el vehículo al concesionario o taller de reparaciones Toyota autori-
zado más cercano, o a cualquier otro establecimiento debidamente cualifi-
cado y equipado, para que lo revisen.
4
1
2
3
5
6
7

6997-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
RAV4_OM_OM42A82S_(ES)

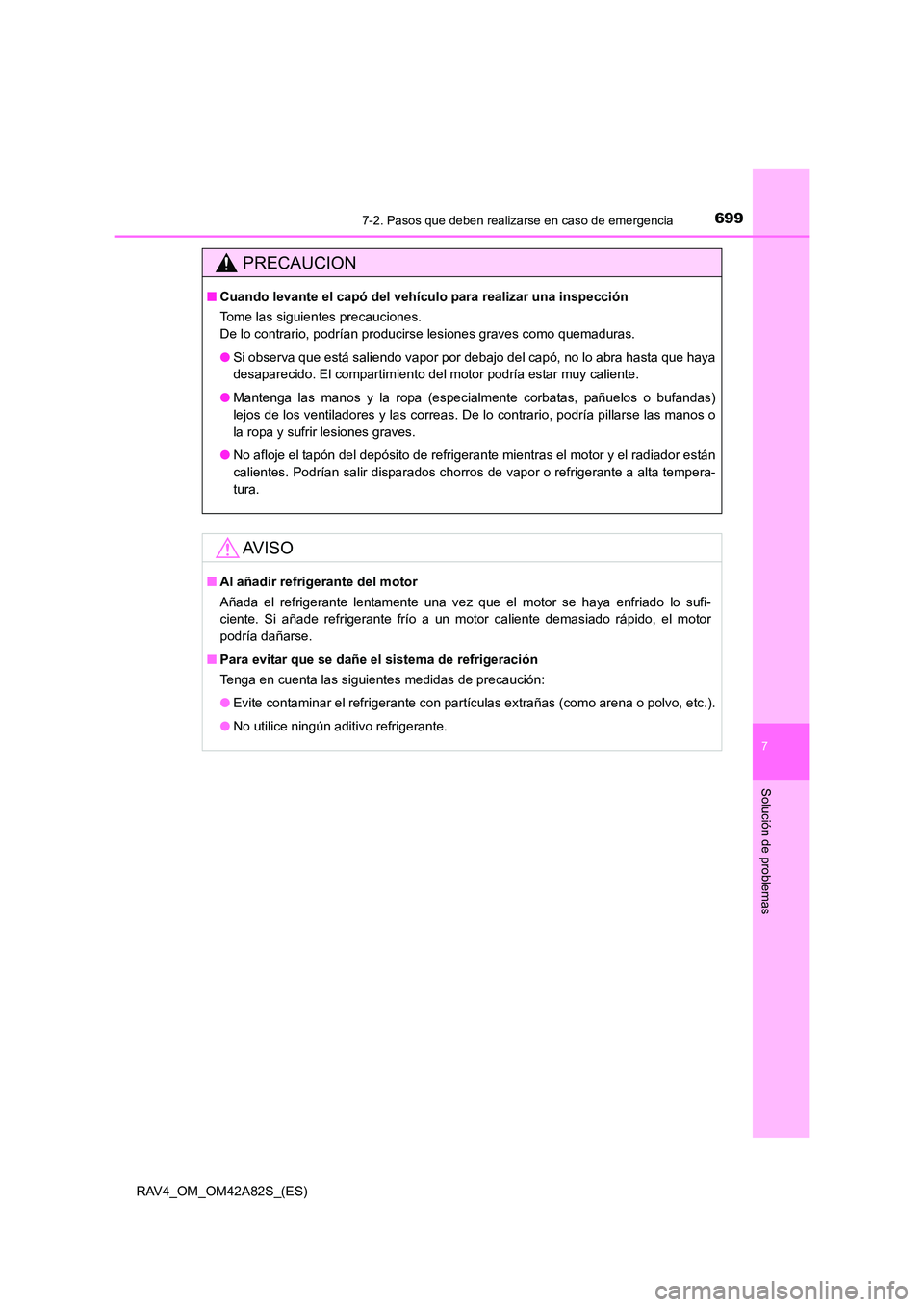

PRECAUCION
■Cuando levante el capó del vehícul o para realizar una inspección
Tome las siguientes precauciones.
De lo contrario, podrían producirse lesiones graves como quemaduras.
● Si observa que está saliendo vapor por debajo del capó, no lo abra hasta que haya
desaparecido. El compartimiento del motor podría estar muy caliente.
● Mantenga las manos y la ropa (especialmente corbatas, pañuelos o bufandas)
lejos de los ventiladores y las correas. De lo contrario, podría pillarse las manos o
la ropa y sufrir lesiones graves.
● No afloje el tapón del depósito de refrigerante mientras el motor y el radiador están
calientes. Podrían salir disparados chorro s de vapor o refrigerante a alta tempera-
tura.
AV I S O
■ Al añadir refrigerante del motor
Añada el refrigerante lentamente una vez que el motor se haya enfriado lo sufi-
ciente. Si añade refrigerante frío a un motor caliente demasiado rápido, el motor
podría dañarse.
■ Para evitar que se dañe el sistema de refrigeración
Tenga en cuenta las siguientes medidas de precaución:
●Evite contaminar el refrigerante con partículas extrañas (como arena o polvo, etc.).
● No utilice ningún aditivo refrigerante.

7007-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42A82S_(ES)

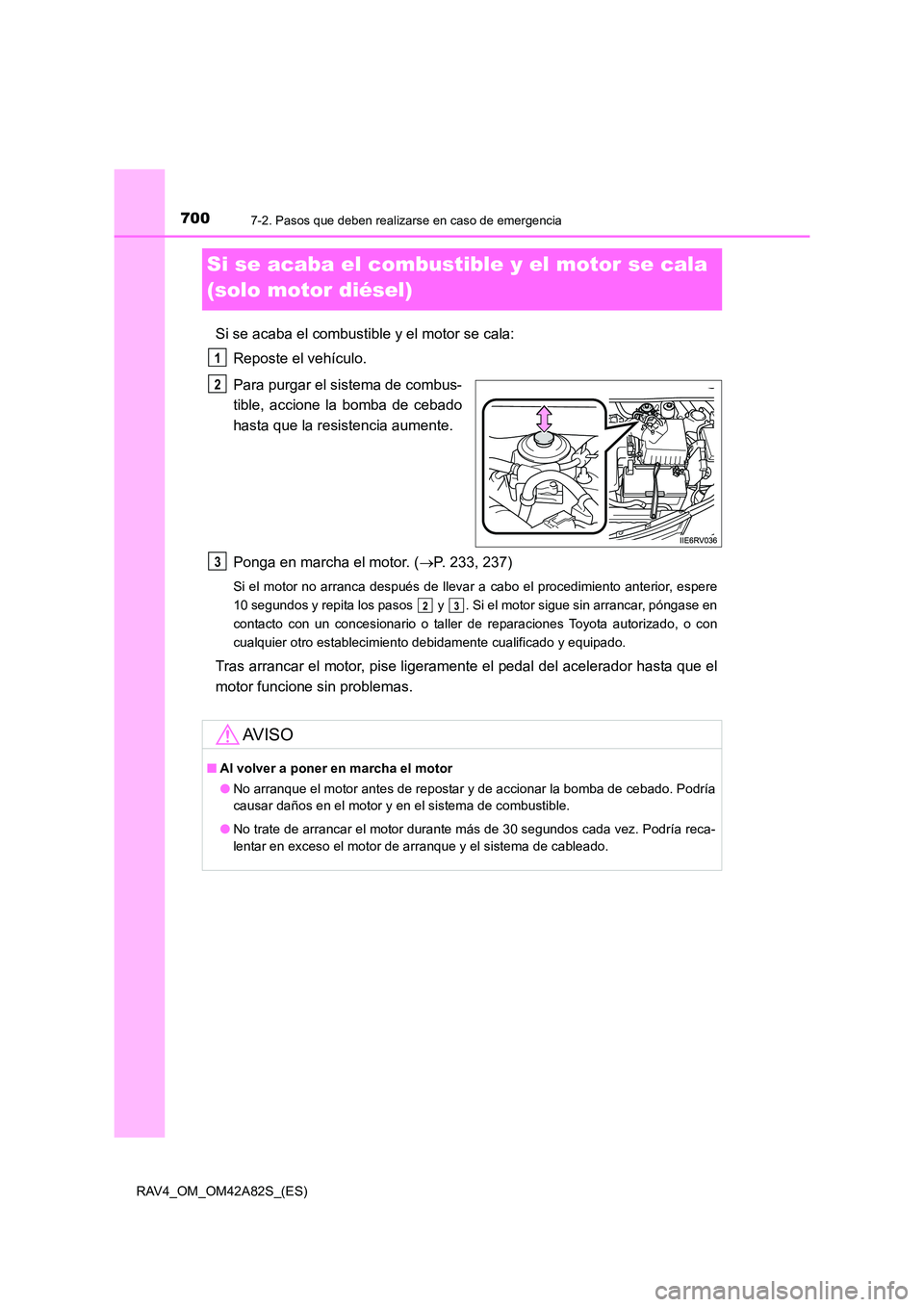

Si se acaba el combustible y el motor se cala
(solo motor diésel)
Si se acaba el combustible y el motor se cala:Reposte el vehículo.
Para purgar el sistema de combus-
tible, accione la bomba de cebado
hasta que la resistencia aumente.
Ponga en marcha el motor. ( →P. 233, 237)
Si el motor no arranca después de llevar a cabo el procedimiento anterior, espere
10 segundos y repita los pasos y . Si el motor sigue sin arrancar, póngase en
contacto con un concesionario o taller de reparaciones Toyota autorizado, o con
cualquier otro establecimiento debidamente cualificado y equipado.
Tras arrancar el motor, pise ligeramente el pedal del acelerador hasta que el
motor funcione sin problemas.
1
2
AV I S O
■ Al volver a poner en marcha el motor
●No arranque el motor antes de repostar y de accionar la bomba de cebado. Podría
causar daños en el motor y en el sistema de combustible.
● No trate de arrancar el motor durante más de 30 segundos cada vez. Podría reca-
lentar en exceso el motor de arranque y el sistema de cableado.
3
23
