2114-1. Před jízdou
4
Jízda
RAV4_OM_OM42A45CZ_(EE)■

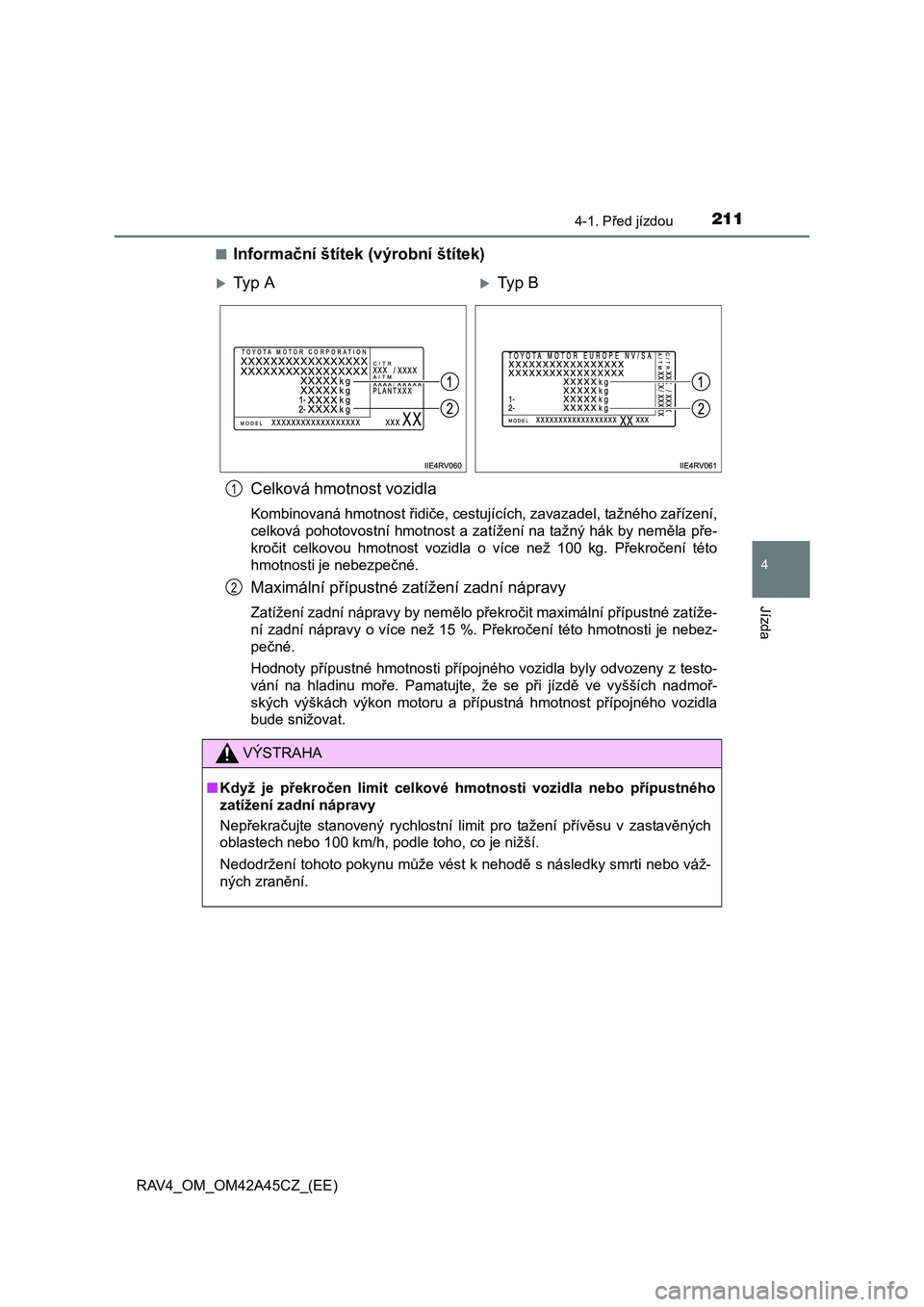

Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestujících, zavazadel, tažného zařízení,
celková pohotovostní hmotnost a zatížení na tažný hák by neměla pře-
kročit celkovou hmotnost vozidla o více než 100 kg. Překročení této
hmotnosti je nebezpečné.
Maximální přípustné zatížení zadní nápravy
Zatížení zadní nápravy by nemělo překročit maximální přípustné zatíže-
ní zadní nápravy o více než 15 %. Překročení této hmotnosti je nebez-
pečné.
Hodnoty přípustné hmotnosti přípojného vozidla byly odvozeny z testo-
vání na hladinu moře. Pamatujte, že se při jízdě ve vyšších nadmoř-
ských výškách výkon motoru a přípustná hmotnost přípojného vozidla
bude snižovat.
Ty p ATy p B
VÝSTRAHA
■Když je překročen limit celkové hmotnosti vozidla nebo přípustného
zatížení zadní nápravy
Nepřekračujte stanovený rychlostní limit pro tažení přívěsu v zastavěných
oblastech nebo 100 km/h, podle toho, co je nižší.
Nedodržení tohoto pokynu může vést k nehodě s následky smrti nebo váž-
ných zranění.
1
2

2124-1. Před jízdou
RAV4_OM_OM42A45CZ_(EE)

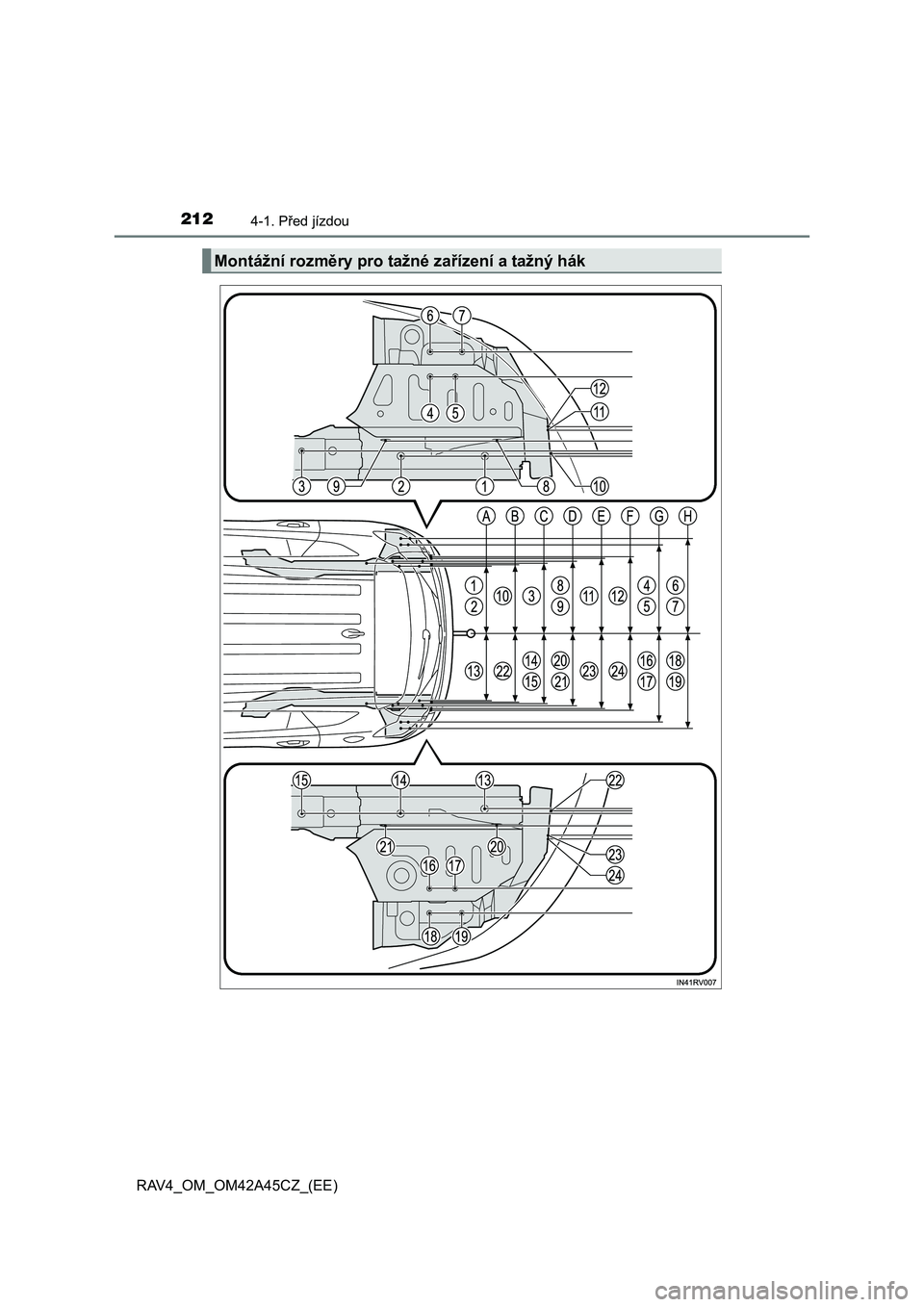

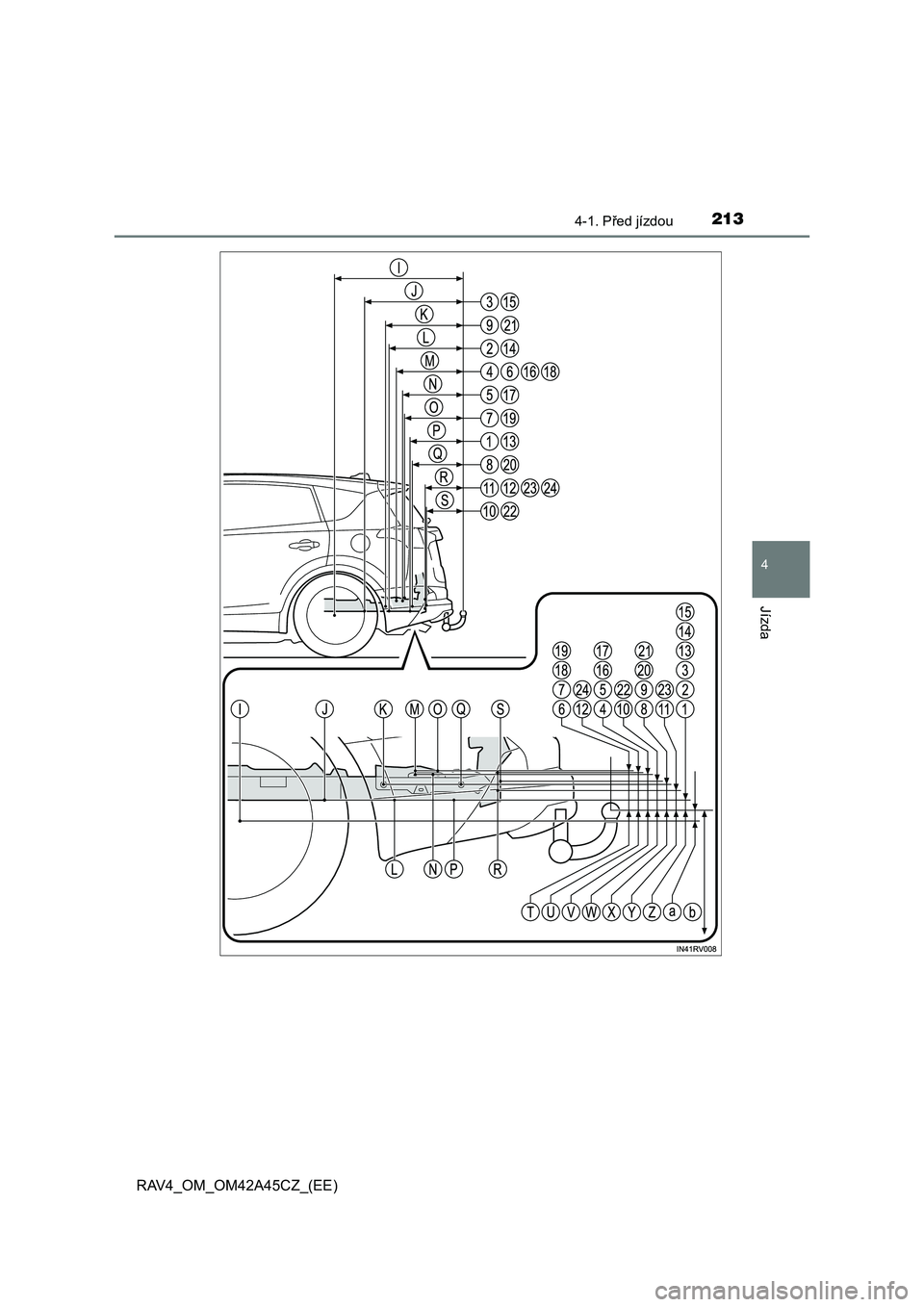

Montážní rozměry pro tažné zařízení a tažný hák

2134-1. Před jízdou
4
Jízda
RAV4_OM_OM42A45CZ_(EE)

2144-1. Před jízdou
RAV4_OM_OM42A45CZ_(EE)

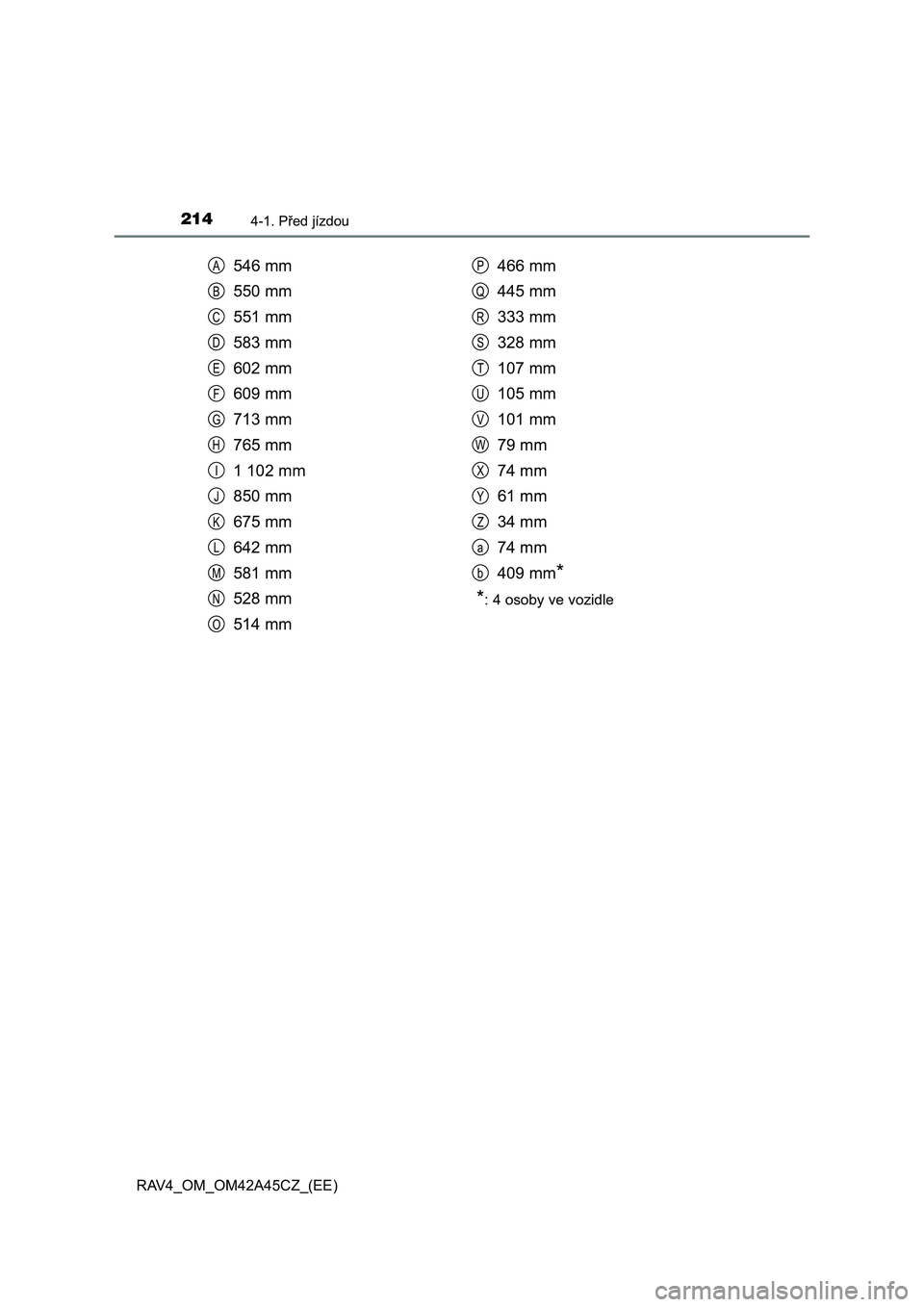

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 osoby ve vozidle
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b

2154-1. Před jízdou
4
Jízda
RAV4_OM_OM42A45CZ_(EE)
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneumatik o 20,0 kPa (0,2 kgf/cm2 nebo bar,
3 psi) oproti doporučené hodnotě. (S. 693)
●Zvyšte tlak huštění pneumatik přívěsu s ohledem na celkovou hmotnost pří-
věsu a s přihlédnutím k hodnotám doporučeným výrobcem vašeho přívěsu.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybavená novými agregáty nebyla používána
pro tažení přívěsu během prvních 800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili maximální limit zatížení na tažné zařízení
a hák tažného zařízení. Pamatujte, že hmotnost připojení přívěsu zvýší zá-
těž vozidla. Ujistěte se také, že celková zátěž vozidla je v rozsahu hmot-
nostních limitů vozidla. (S. 210)
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpětných zrcátkách nevidíte provoz za vozi-
dlem, měli byste použít přídavná zp
ětná zrcátka. Nastavte prodloužená ra-
mena těchto zrcátek na obou stranách vozidla tak, aby vždy poskytovala
maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem dotáhněte všechny šroubové spoje
tažného zařízení a háku.

2164-1. Před jízdou
RAV4_OM_OM42A45CZ_(EE)■Pokud se přívěs rozhoupe (je-li ve výbavě)
Jeden nebo více faktorů (boční vítr, míjející vozidla, nerovné vozovky, atd.)
mohou nepříznivě ovlivnit ovládání vašeho vozidla a přívěsu, což způsobí ne-
stabilitu.
●Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý směr.
Nezkoušejte ovládat houpání přívěsu otáčením volantu.
• Ihned začněte uvolňovat plynový pedál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brzdy vozidla.
Pokud nebudete provádět extrémní korekce pomocí řízení nebo brzd, vaše
vozidlo a přívěs by se měly stabilizovat (také Trailer Sway Control, pokud je
zapnuto, může pomoci stabilizovat vozidlo a přívěs).
●Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpečném místě. Nechte všechny cestující vystoupit z vozi-
dla.
• Zkontrolujte pneumatiky vozidla a přívěsu.
• Zkontrolujte náklad v přívěsu.
Ujistěte se, že se náklad neposunul.
Pokud je to možné, ujistě
te se, že tlak přívěsové spojky je odpovídající.
• Zkontrolujte náklad ve vozidle.
Ujistěte se, že vozidlo není přetíženo poté, co cestující nastoupí dovnitř.
Pokud nenajdete žádné problémy, pak rychlost, při které došlo k rozhoupání
přívěsu, je za limitem vaší konkrétní kombinace vozidlo-přívěs. Jeďte nižší
rychlostí, abyste předešli nestabilitě. Pamatujte si, že rozhoupání vozidla-pří-
věsu při tažení se zvyšuje se zvyšováním rychlosti.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného zařízení nepřišla do přímého kontak-
tu s touto oblastí.
Když přijdou ocel a hliník do kontaktu, nastane reakce podobná korozi, kte-
rá může zeslabit příslušnou část, což může způsobit poškození. Při připev-
ňování ocelového tažného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.

2174-1. Před jízdou
4
Jízda
RAV4_OM_OM42A45CZ_(EE)

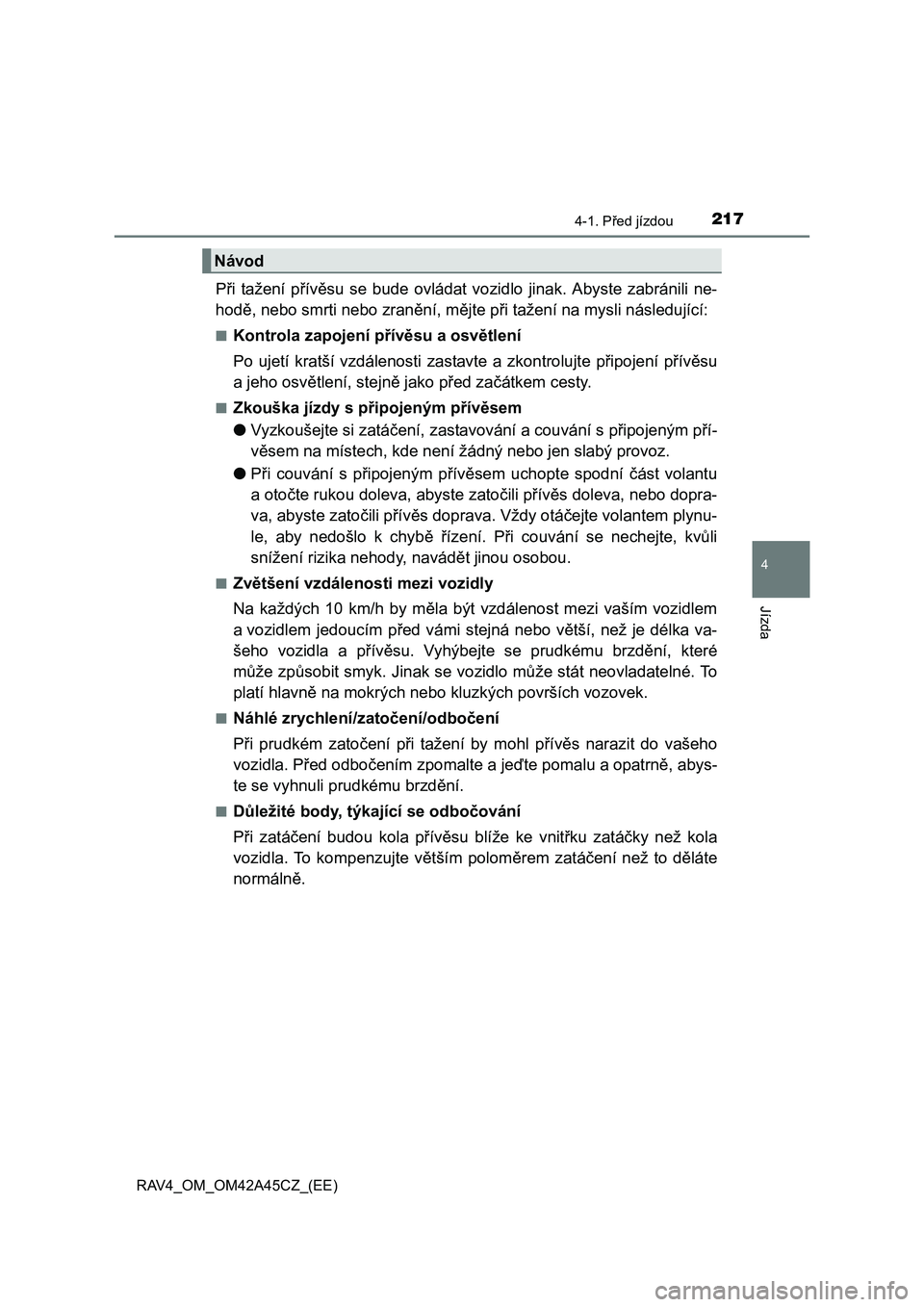

Při tažení přívěsu se bude ovládat vozidlo jinak. Abyste zabránili ne-
hodě, nebo smrti nebo zranění, mějte při tažení na mysli následující:
■Kontrola zapojení přívěsu a osvětlení
Po ujetí kratší vzdálenosti zastavte a zkontrolujte připojení přívěsu
a jeho osvětlení, stejně jako před začátkem cesty.
■Zkouška jízdy s připojeným přívěsem
●Vyzkoušejte si zatáčení, zastavování a couvání s připojeným pří-
věsem na místech, kde není žádný nebo jen slabý provoz.
●Při couvání s připojeným přívěsem uchopte spodní část volantu
a otočte rukou doleva, abyste zatočili přívěs doleva, nebo dopra-
va, abyste zatočili přívěs doprava. Vždy otáčejte volantem plynu-
le, aby nedošlo k chybě řízení. Při couvání se nechejte, kvůli
snížení rizika nehody, navádět jinou osobou.
■Zvětšení vzdálenosti mezi vozidly
Na každých 10 km/h by měla být vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stejná nebo větší, než je délka va-
šeho vozidla a přívěsu. Vyhýbejte se prudkému brzdění, které
může způsobit smyk. Jinak se vozidlo může stát neovladatelné. To
platí hlavně na mokrých nebo kluzkých površích vozovek.
■Náhlé zrychlení/zatočení/odbočení
Při prudkém zatočení při tažení by mohl přívěs narazit do vašeho
vozidla. Před odbočením zpomalte a jeďte pomalu a opatrně, abys-
te se vyhnuli prudkému brzdění.
■Důležité body, týkající se odbočování
Při zatáčení budou kola přívěsu blíže ke vnitřku zatáčky než kola
vozidla. To kompenzujte větším poloměrem zatáčení než to děláte
normálně.
Návod

2184-1. Před jízdou
RAV4_OM_OM42A45CZ_(EE)■

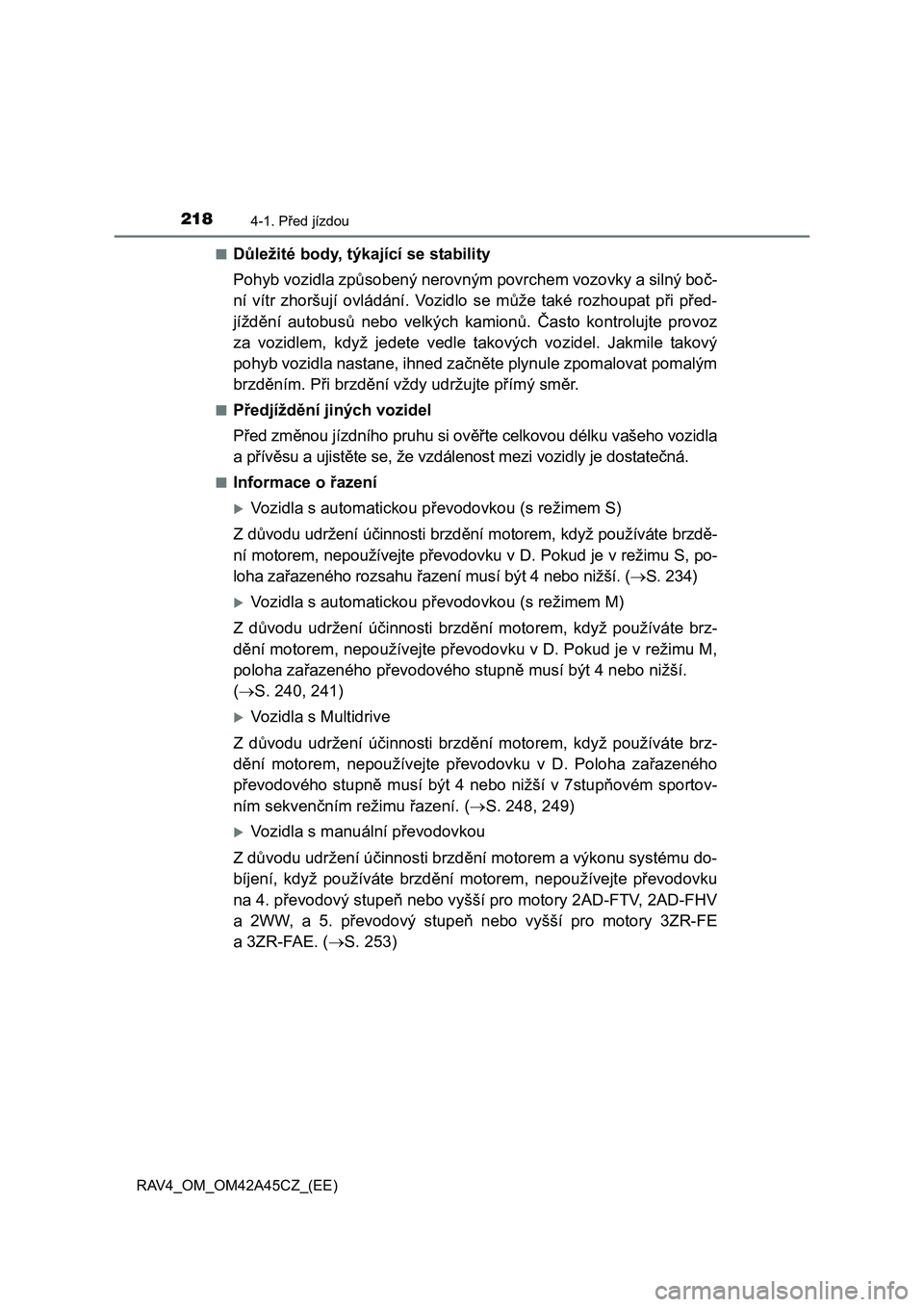

Důležité body, týkající se stability
Pohyb vozidla způsobený nerovným povrchem vozovky a silný boč-
ní vítr zhoršují ovládání. Vozidlo se může také rozhoupat při před-
jíždění autobusů nebo velkých kamionů. Často kontrolujte provoz
za vozidlem, když jedete vedle takových vozidel. Jakmile takový
pohyb vozidla nastane, ihned začněte plynule zpomalovat pomalým
brzděním. Při brzdění vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověřte celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdálenost mezi vozidly je dostatečná.
■Informace o řazení
Vozidla s automatickou převodovkou (s režimem S)
Z důvodu udržení účinnosti brzdění motorem, když používáte brzdě-
ní motorem, nepoužívejte převodovku v D. Pokud je v režimu S, po-
loha zařazeného rozsahu řazení musí být 4 nebo nižší. (S. 234)
Vozidla s automatickou převodovkou (s režimem M)
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v D. Pokud je v režimu M,
poloha zařazeného převodového stupně musí být 4 nebo nižší.
(S. 240, 241)
Vozidla s Multidrive
Z důvodu udržení účinnosti brzdění motorem, když používáte brz-
dění motorem, nepoužívejte převodovku v D. Poloha zařazeného
převodového stupně musí být 4 nebo nižší v 7stupňovém sportov-
ním sekvenčním režimu řazení. (S. 248, 249)
Vozidla s manuální převodovkou
Z důvodu udržení účinnosti brzdění motorem a výkonu systému do-
bíjení, když používáte brzdění motorem, nepoužívejte převodovku
na 4. převodový stupeň nebo vyšší pro motory 2AD-FTV, 2AD-FHV
a 2WW, a 5. převodový stupeň nebo vyšší pro motory 3ZR-FE
a 3ZR-FAE. (S. 253)

2194-1. Před jízdou
4
Jízda
RAV4_OM_OM42A45CZ_(EE)■

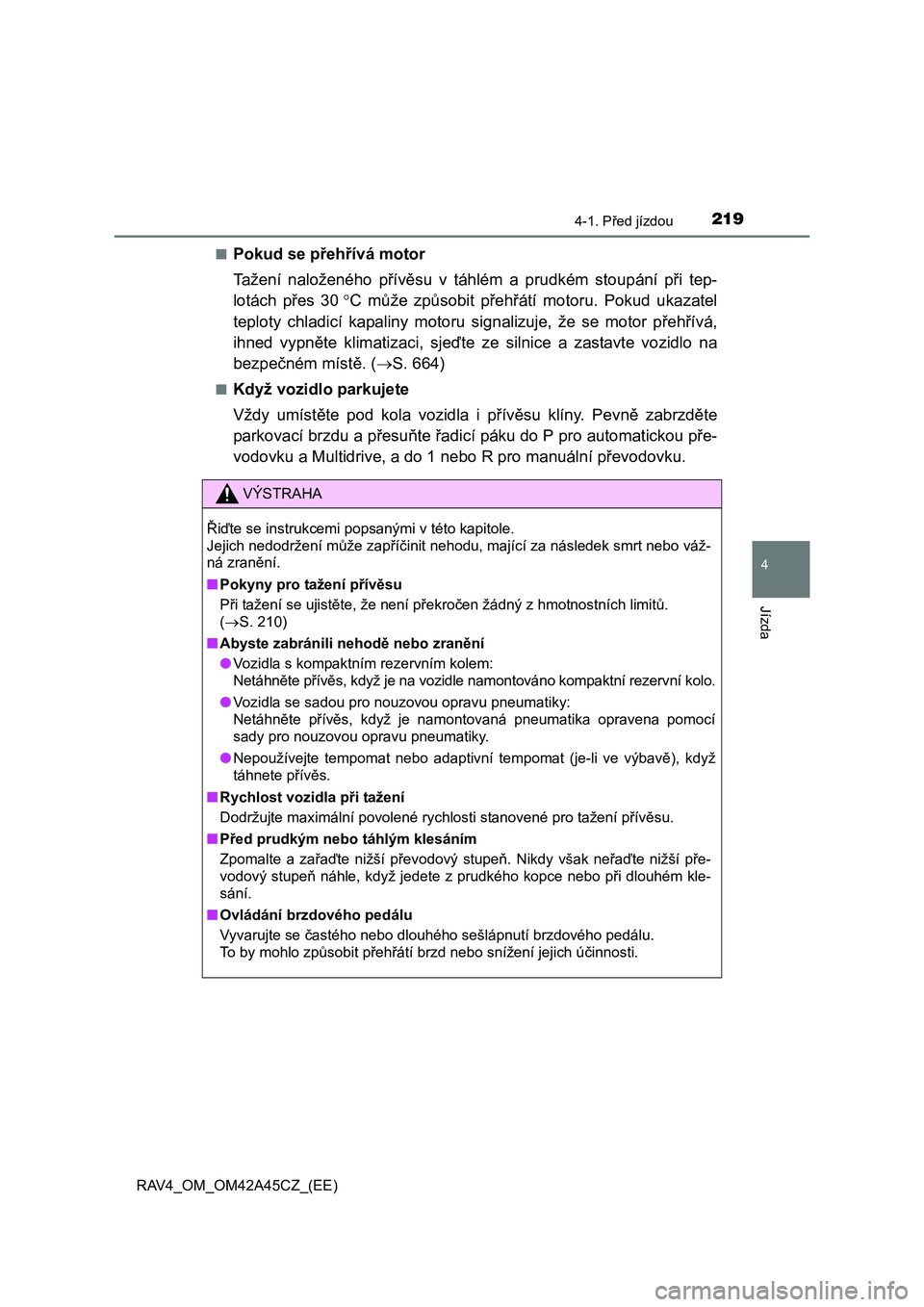

Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém a prudkém stoupání při tep-
lotách přes 30C může způsobit přehřátí motoru. Pokud ukazatel
teploty chladicí kapaliny motoru signalizuje, že se motor přehřívá,
ihned vypněte klimatizaci, sjeďte ze silnice a zastavte vozidlo na
bezpečném místě. (S. 664)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i přívěsu klíny. Pevně zabrzděte
parkovací brzdu a přesuňte řadicí páku do P pro automatickou pře-
vodovku a Multidrive, a do 1 nebo R pro manuální převodovku.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této kapitole.
Jejich nedodržení může zapříčinit nehodu, mající za následek smrt nebo váž-
ná zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překročen žádný z hmotnostních limitů.
(S. 210)
■Abyste zabránili nehodě nebo zranění
●Vozidla s kompaktním rezervním kolem:
Netáhněte přívěs, když je na vozidle namontováno kompaktní rezervní kolo.
●Vozidla se sadou pro nouzovou opravu pneumatiky:
Netáhněte přívěs, když je namontovaná pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky.
●Nepoužívejte tempomat nebo adaptivní tempomat (je-li ve výbavě), když
táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximální povolené rychlosti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesáním
Zpomalte a zařaďte nižší převodový stupeň. Nikdy však neřaďte nižší pře-
vodový stupeň náhle, když jedete z prudkého kopce nebo při dlouhém kle-
sání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd nebo snížení jejich účinnosti.

2204-1. Před jízdou
RAV4_OM_OM42A45CZ_(EE)

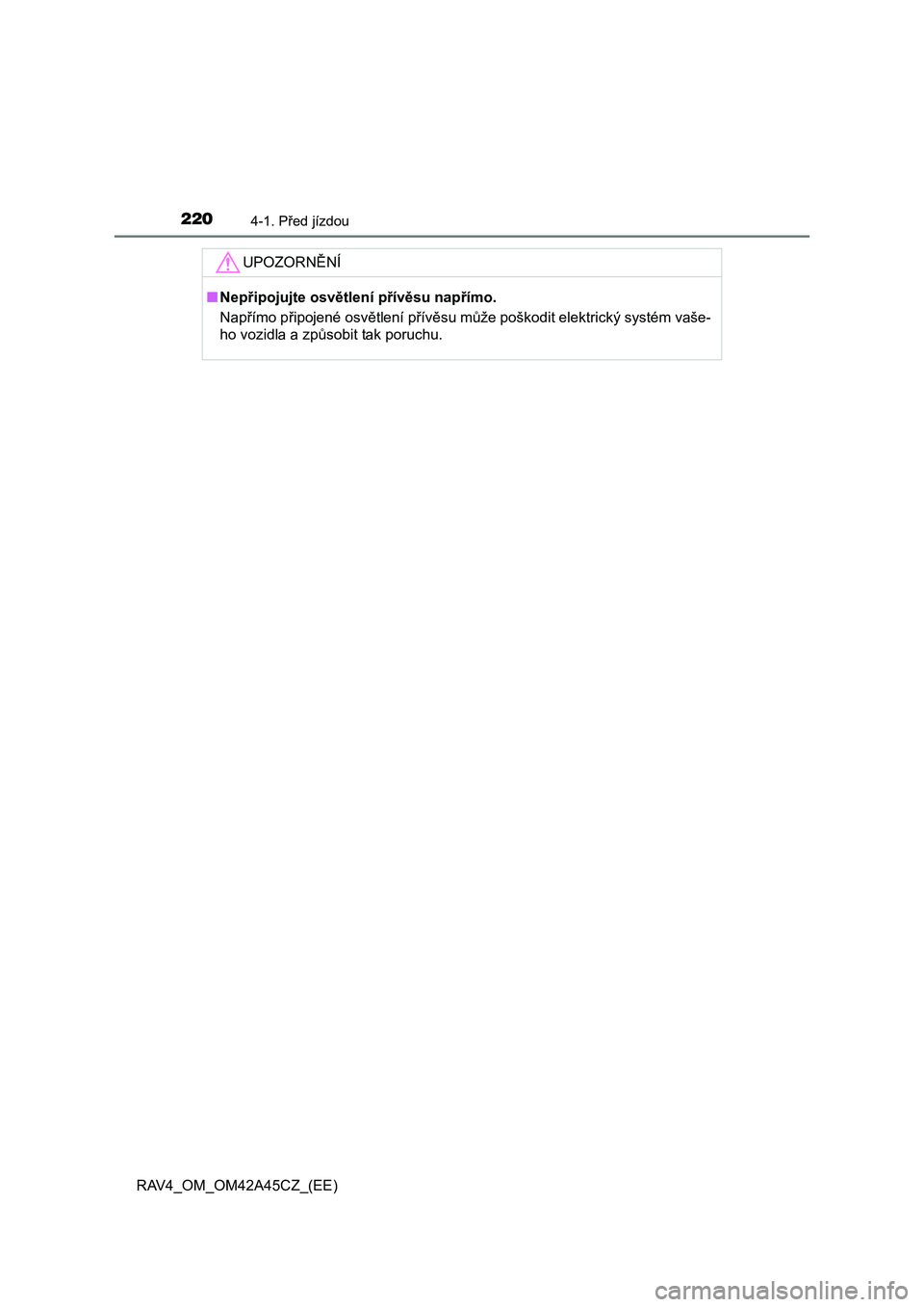

UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu napřímo.
Napřímo připojené osvětlení přívěsu může poškodit elektrický systém vaše-
ho vozidla a způsobit tak poruchu.
