TOYOTA RAV4 2015 Návod na použití (in Czech)

3614-5. Používání podpůrných jízdních systémů
4
Jízda

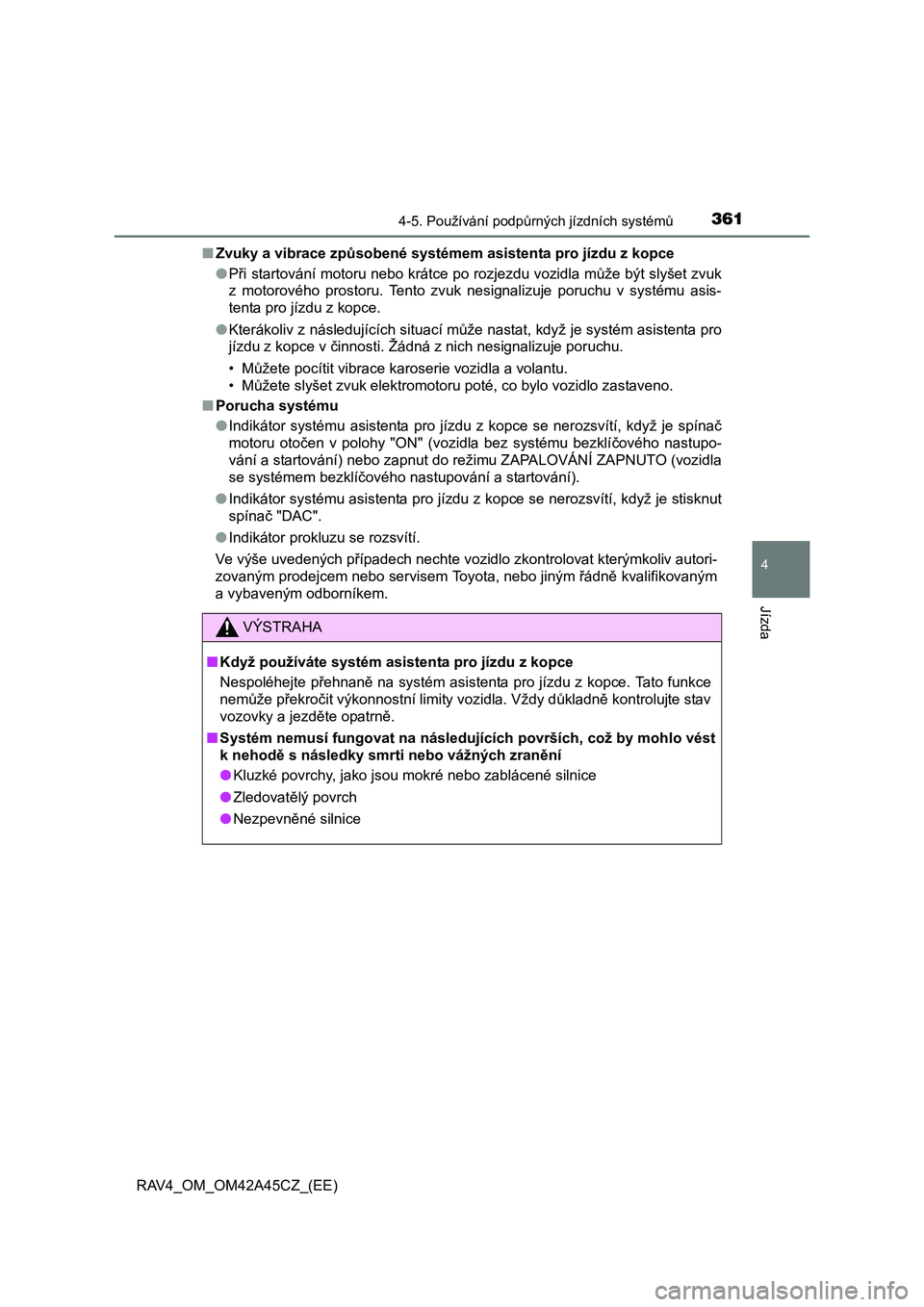

RAV4_OM_OM42A45CZ_(EE)■Zvuky a vibrace způsobené systémem asistenta pro jízdu z kopce
●Při startování motoru nebo krátce po rozjezdu vozidla může být slyšet zvuk
z motorového prostoru. Tento zvuk nesignalizuje poruchu v systému asis-
tenta pro jízdu z kopce.
●Kterákoliv z následujících situací může nastat, když je systém asistenta pro
jízdu z kopce v činnosti. Žádná z nich nesignalizuje poruchu.
•Můžete pocítit vibrace karoserie vozidla a volantu.
•Můžete slyšet zvuk elektromotoru poté, co bylo vozidlo zastaveno.
■Porucha systému
●Indikátor systému asistenta pro jízdu z kopce se nerozsvítí, když je spínač
motoru otočen v polohy "ON" (vozidla bez systému bezklíčového nastupo-
vání a startování) nebo zapnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla
se systémem bezklíčového nastupování a startování).
●Indikátor systému asistenta pro jízdu z kopce se nerozsvítí, když je stisknut
spínač "DAC".
●Indikátor prokluzu se rozsvítí.
Ve výše uvedených případech nechte vozidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
VÝSTRAHA
■Když používáte systém asistenta pro jízdu z kopce
Nespoléhejte přehnaně na systém asistenta pro jízdu z kopce. Tato funkce
nemůže překročit výkonnostní limity vozidla. Vždy důkladně kontrolujte stav
vozovky a jezděte opatrně.
■Systém nemusí fungovat na následujících površích, což by mohlo vést
k nehodě s následky smrti nebo vážných zranění
●Kluzké povrchy, jako jsou mokré nebo zablácené silnice
●Zledovatělý povrch
●Nezpevněné silnice

3624-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42A45CZ_(EE)

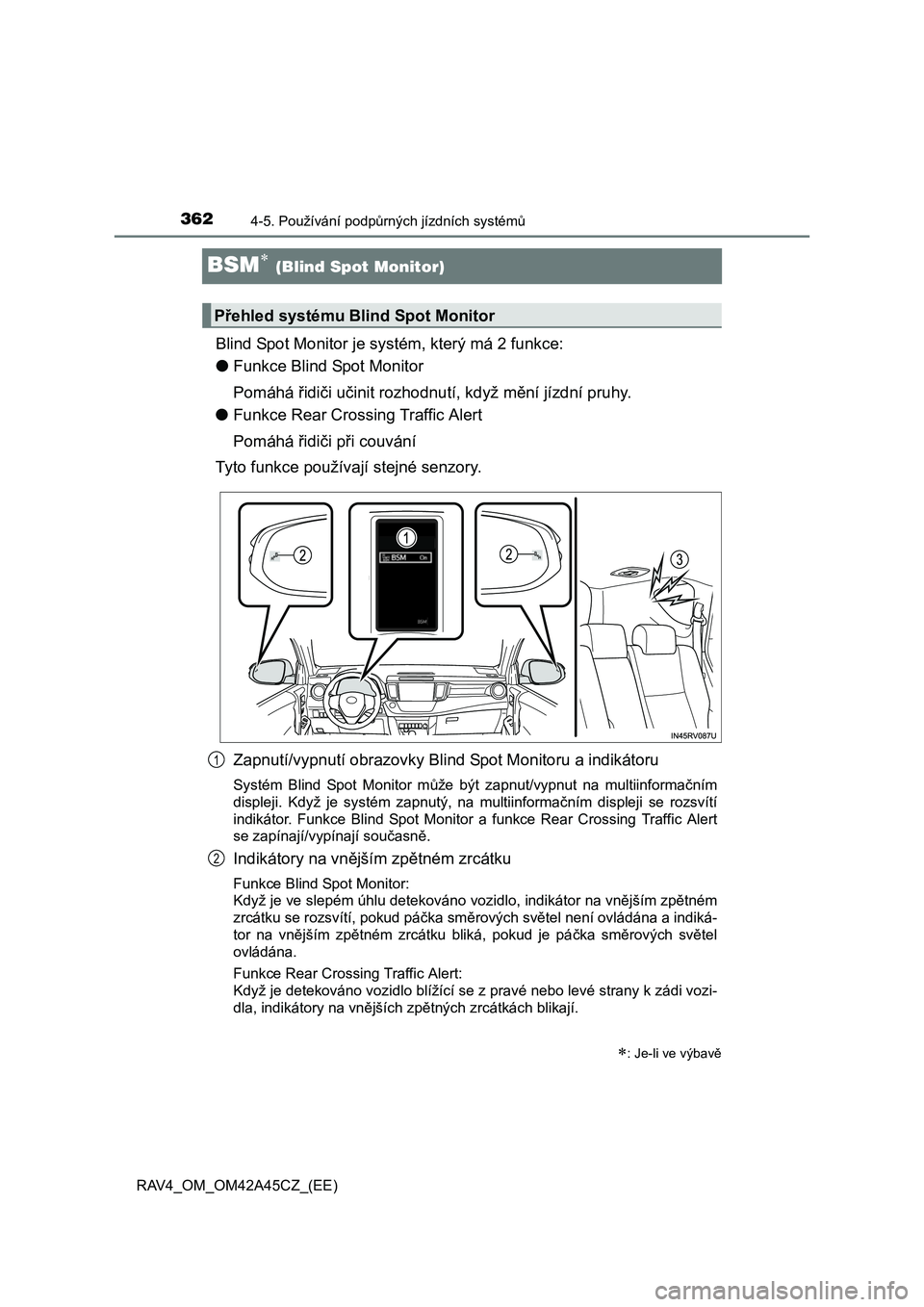

BSM (Blind Spot Monitor)
Blind Spot Monitor je systém, který má 2 funkce:
● Funkce Blind Spot Monitor
Pomáhá řidiči učinit rozhodnutí, když mění jízdní pruhy.
● Funkce Rear Crossing Traffic Alert
Pomáhá řidiči při couvání
Tyto funkce používají stejné senzory.
Zapnutí/vypnutí obrazovky Blin d Spot Monitoru a indikátoru
Systém Blind Spot Monitor může být zapnut/vypnut na multiinformačním
displeji. Když je systém zapnutý, na multiinforma čním displeji se rozsvítí
indikátor. Funkce Blind Spot Monitor a funkce Rear Crossing Traffic Alert
se zapínají/vypínají sou časně.
Indikátory na vnějším zpětném zrcátku
Funkce Blind Spot Monitor:
Když je ve slepém úhlu detekováno vozidlo, indikátor na vn ějším zpětném
zrcátku se rozsvítí, pokud pá čka směrových světel není ovládána a indiká-
tor na vn ějším zpětném zrcátku bliká, pokud je páčka směrových světel
ovládána.
Funkce Rear Crossing Traffic Alert:
Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozi-
dla, indikátory na vn ějších zpětných zrcátkách blikají.
: Je-li ve výbavě
Přehled systému Blind Spot Monitor
1
2

3634-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42A45CZ_(EE)

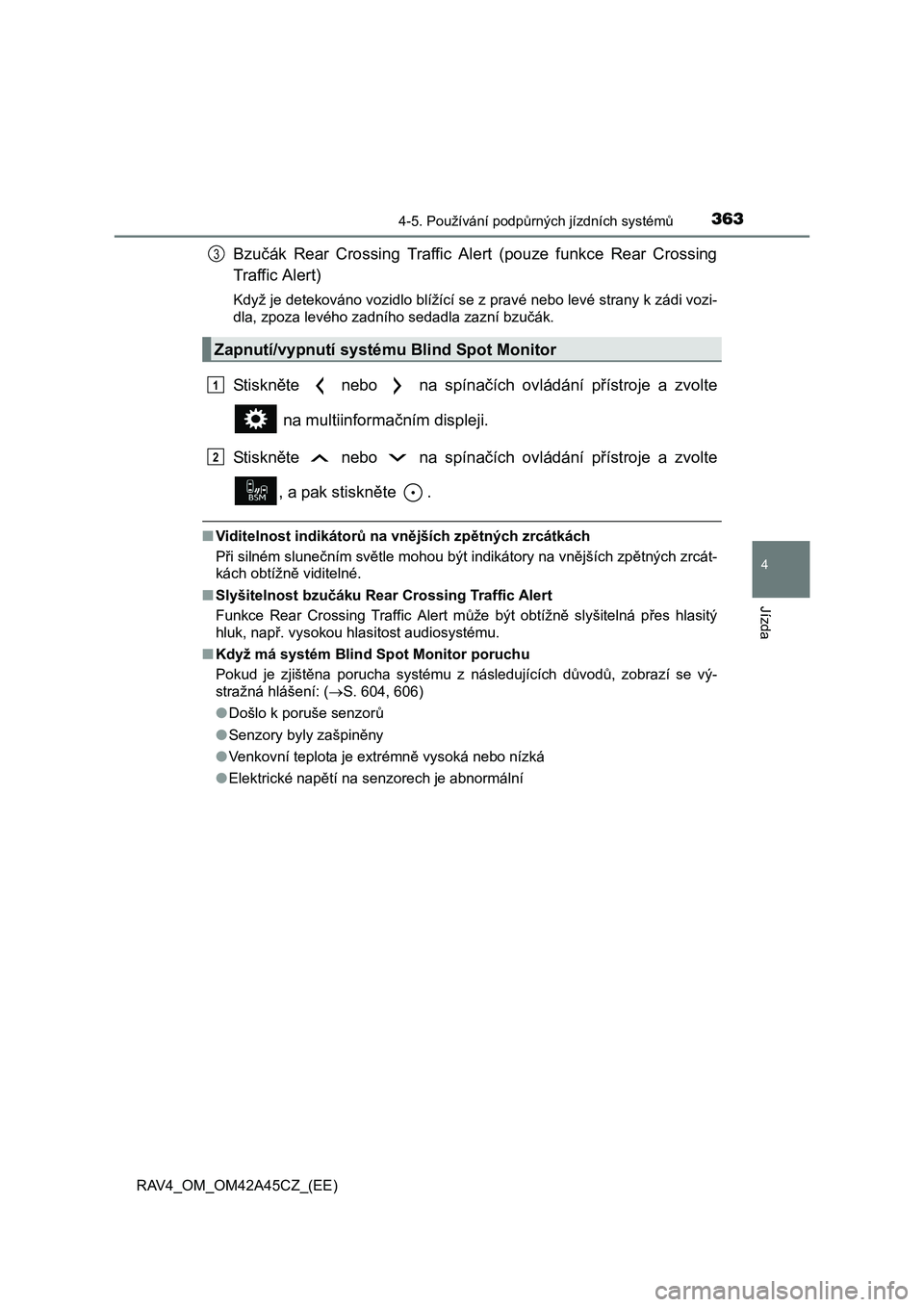

Bzučák Rear Crossing Traffic Alert (pouze funkce Rear Crossing
Traffic Alert)
Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozi-
dla, zpoza levého zadního sedadla zazní bzučák.
St i sk něte nebo na spínačích ovládání přístroje a zvolte
na multiinformačním displeji.
St i sk něte nebo na spínačích ovládání přístroje a zvolte
, a pak stiskněte .
■Viditelnost indikátorů na vnějších zpětných zrcátkách
Při silném slunečním světle mohou být indikátory na vnějších zpětných zrcát-
kách obtížně viditelné.
■Slyšitelnost bzučáku Rear Crossing Traffic Alert
Funkce Rear Crossing Traffic Alert může být obtížně slyšitelná přes hlasitý
hluk, např. vysokou hlasitost audiosystému.
■Když má systém Blind Spot Monitor poruchu
Pokud je zjištěna porucha systému z následujících důvodů, zobrazí se vý-
stražná hlášení: (S. 604, 606)
●Došlo k poruše senzorů
●Senzory byly zašpiněny
●Venkovní teplota je extrémně vysoká nebo nízká
●Elektrické napětí na senzorech je abnormální
Zapnutí/vypnutí systému Blind Spot Monitor
3
1
2

3644-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42A45CZ_(EE)

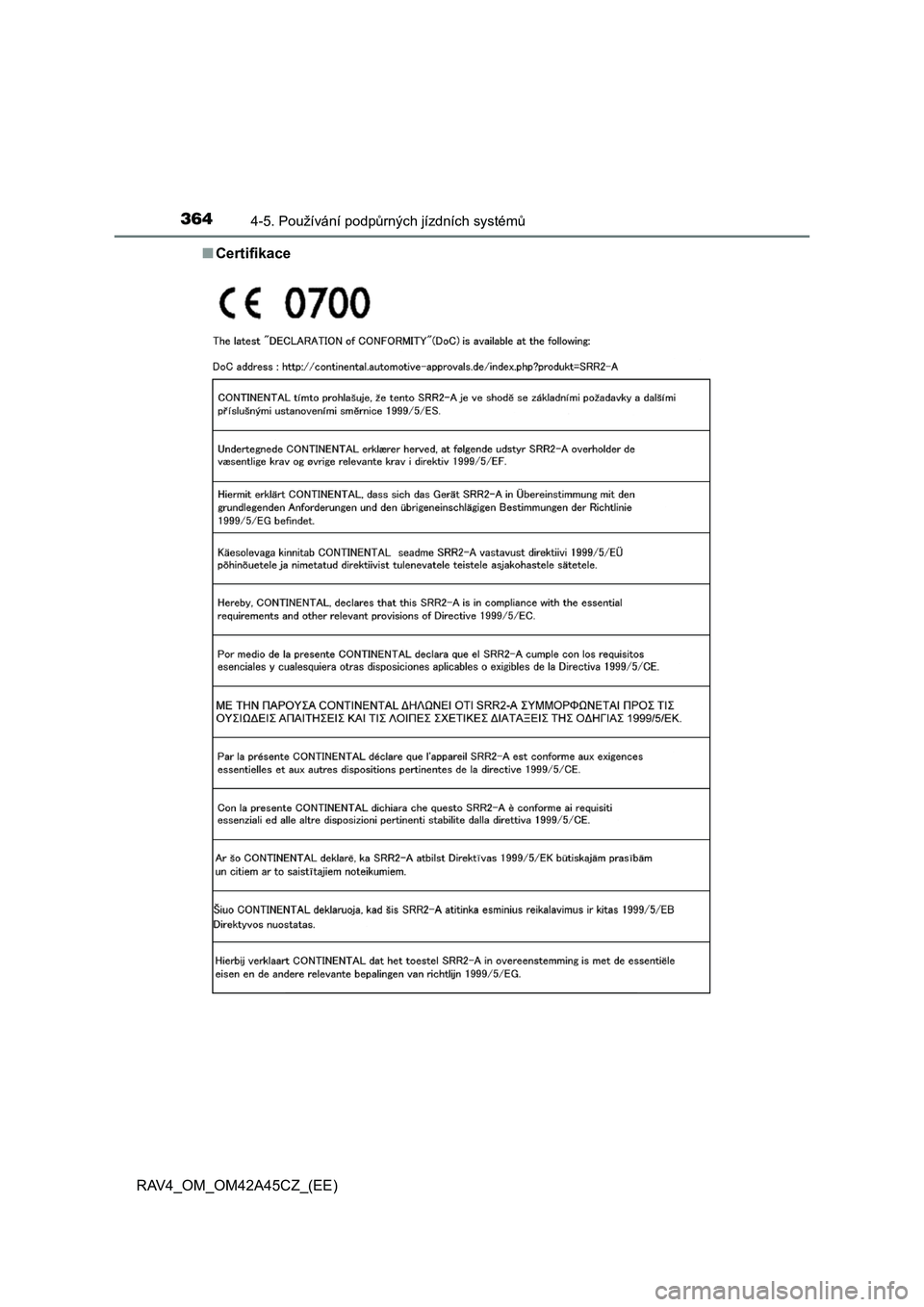

■ Certifikace

3654-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42A45CZ_(EE)

3664-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42A45CZ_(EE)

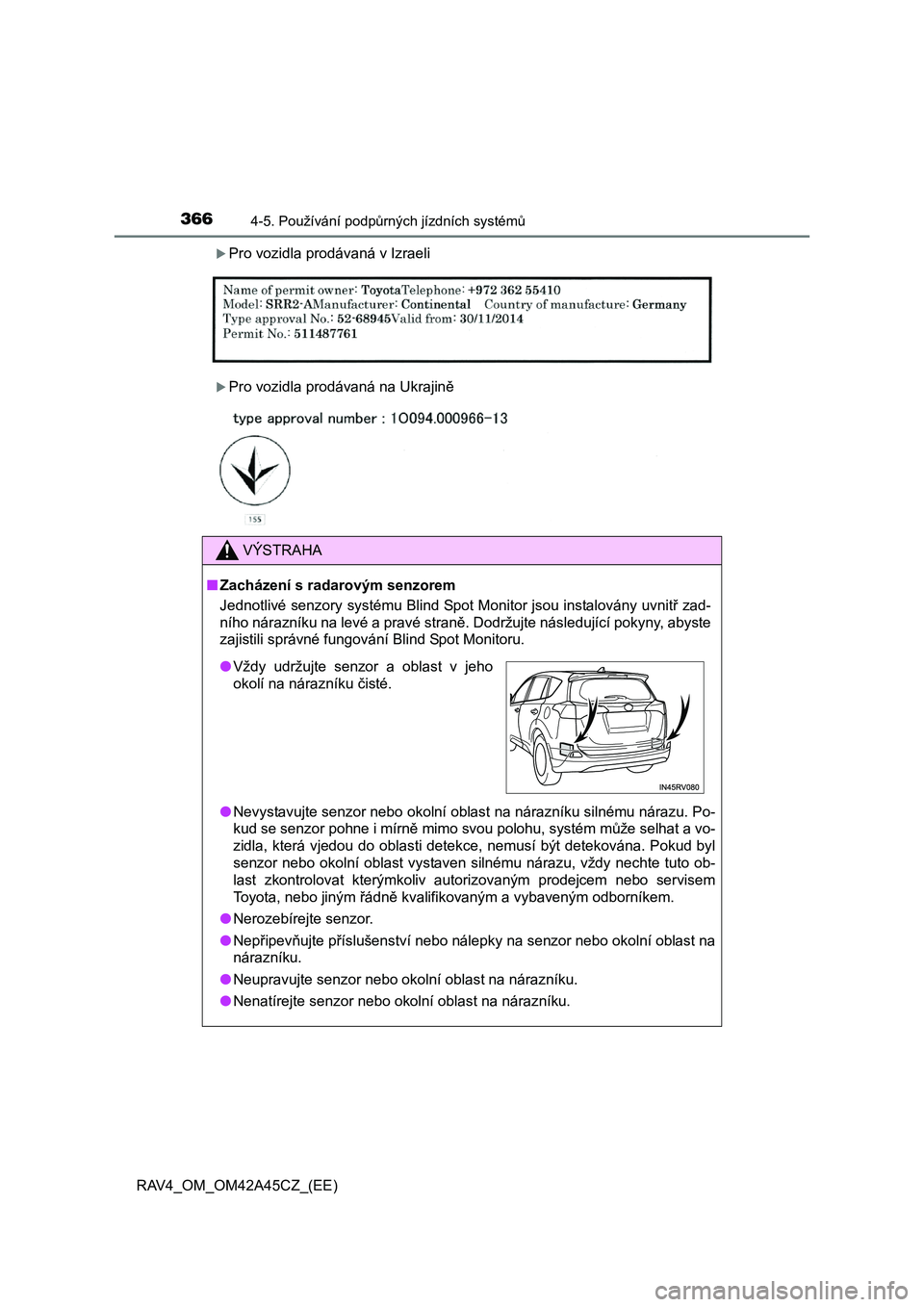

Pro vozidla prodávaná v Izraeli
Pro vozidla prodávaná na Ukrajině
VÝSTRAHA
■Zacházení s radarovým senzorem
Jednotlivé senzory systému Blind Spot Monitor jsou instalovány uvnit ř zad-
ního nárazníku na levé a pravé stran ě. Dodržujte následující pokyny, abyste
zajistili správné fungování Blind Spot Monitoru.
● Nevystavujte senzor nebo okolní oblast na nárazníku silnému nárazu. Po-
kud se senzor pohne i mírn ě mimo svou polohu, systém může selhat a vo-
zidla, která vjedou do oblasti detekce, nemusí být detekována. Pokud byl
senzor nebo okolní oblast vystaven silnému nárazu, vždy nechte tuto ob-
last zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
● Nerozebírejte senzor.
● Nepřipevňujte příslušenství nebo nálepky na senzor nebo okolní oblast na
nárazníku.
● Neupravujte senzor nebo okolní oblast na nárazníku.
● Nenatírejte senzor nebo okolní oblast na nárazníku.
●Vždy udržujte senzor a oblast v jeho
okolí na nárazníku čisté.

3674-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42A45CZ_(EE)

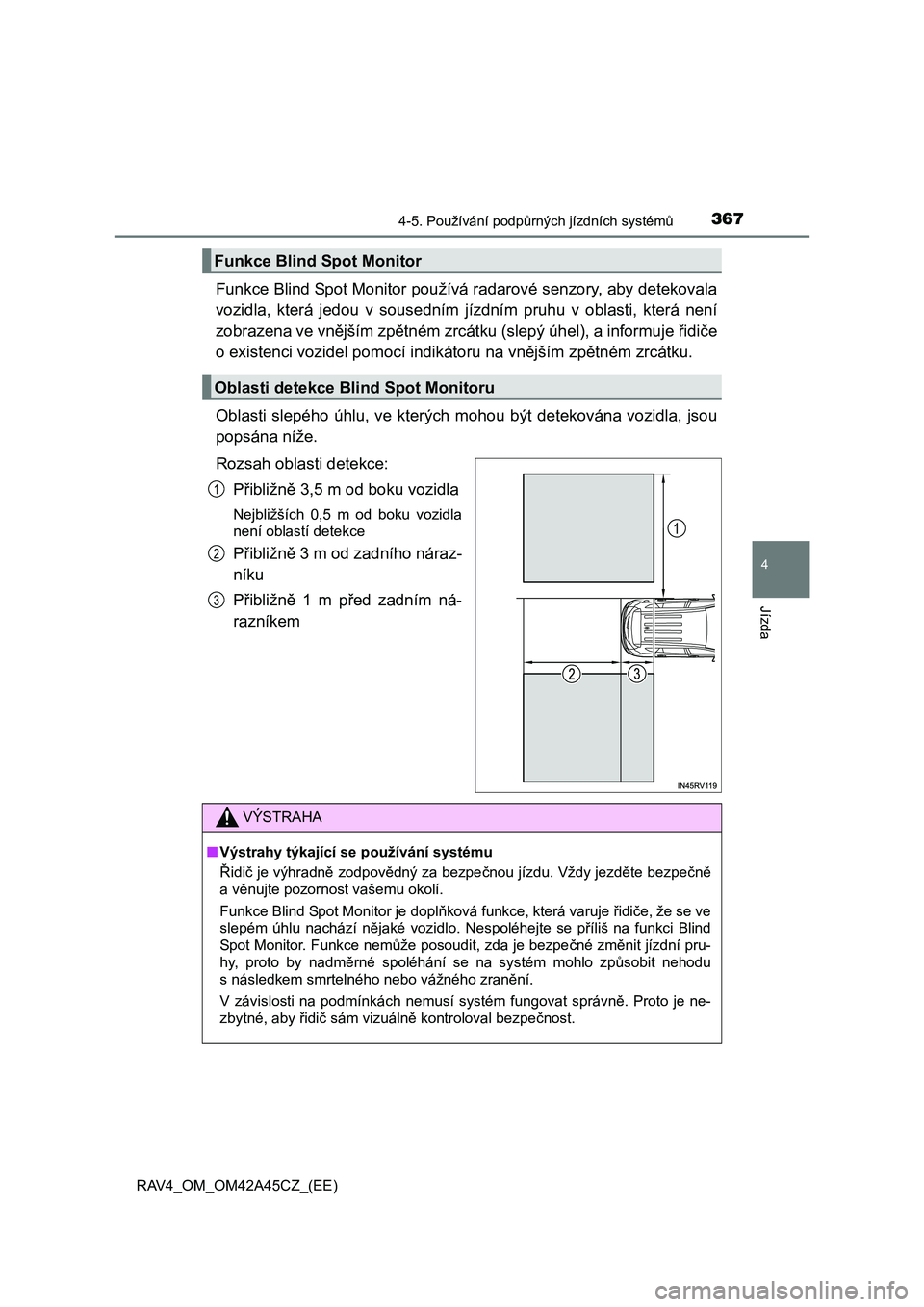

Funkce Blind Spot Monitor používá radarové senzory, aby detekovala
vozidla, která jedou v sousedním jízdním pruhu v oblasti, která není
zobrazena ve vnějším zpětném zrcátku (slepý úhel), a informuje řidiče
o existenci vozidel pomocí indikátoru na vnějším zpětném zrcátku.
Oblasti slepého úhlu, ve kterých mohou být detekována vozidla, jsou
popsána níže.
Rozsah oblasti detekce:
Přibližně 3,5 m od boku vozidla
Nejbližších 0,5 m od boku vozidla
není oblastí detekce
Přibližně 3 m od zadního náraz-
níku
Přibližně 1 m před zadním ná-
razníkem
Funkce Blind Spot Monitor
Oblasti detekce Blind Spot Monitoru
1
2
3
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bezpečně
a věnujte pozornost vašemu okolí.
Funkce Blind Spot Monitor je doplňková funkce, která varuje řidiče, že se ve
slepém úhlu nachází nějaké vozidlo. Nespoléhejte se příliš na funkci Blind
Spot Monitor. Funkce nemůže posoudit, zda je bezpečné změnit jízdní pru-
hy, proto by nadměrné spoléhání se na systém mohlo způsobit nehodu
s následkem smrtelného nebo vážného zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Proto je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.

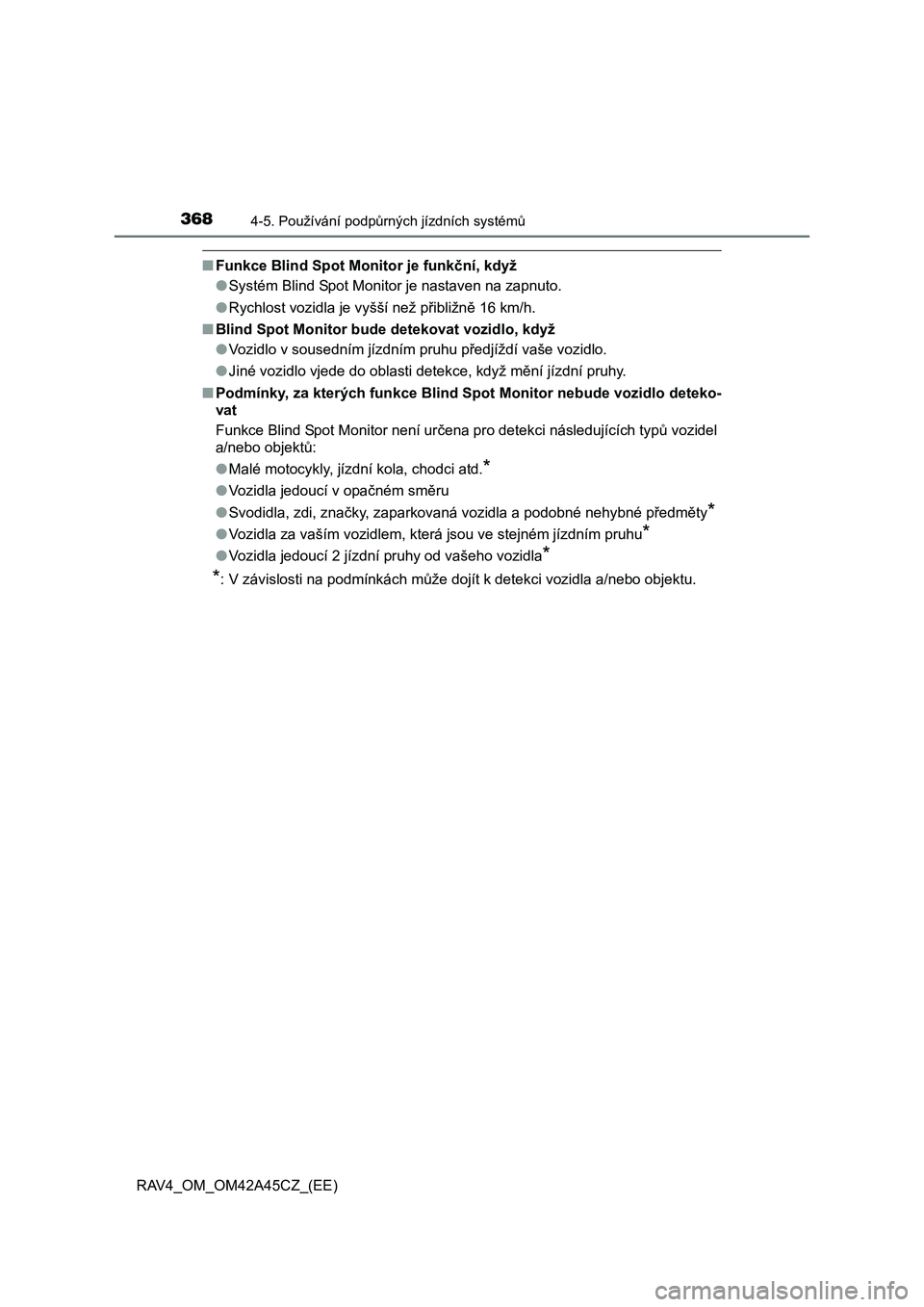

3684-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42A45CZ_(EE)
■Funkce Blind Spot Monitor je funkční, když
●Systém Blind Spot Monitor je nastaven na zapnuto.
●Rychlost vozidla je vyšší než přibližně 16 km/h.
■Blind Spot Monitor bude detekovat vozidlo, když
●Vozidlo v sousedním jízdním pruhu předjíždí vaše vozidlo.
●Jiné vozidlo vjede do oblasti detekce, když mění jízdní pruhy.
■Podmínky, za kterých funkce Blind Spot Monitor nebude vozidlo deteko-
vat
Funkce Blind Spot Monitor není určena pro detekci následujících typů vozidel
a/nebo objektů:
●Malé motocykly, jízdní kola, chodci atd.
*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty
*
●Vozidla za vaším vozidlem, která jsou ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od vašeho vozidla*
*
: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.

3694-5. Používání podpůrných jízdních systémů
4
Jízda

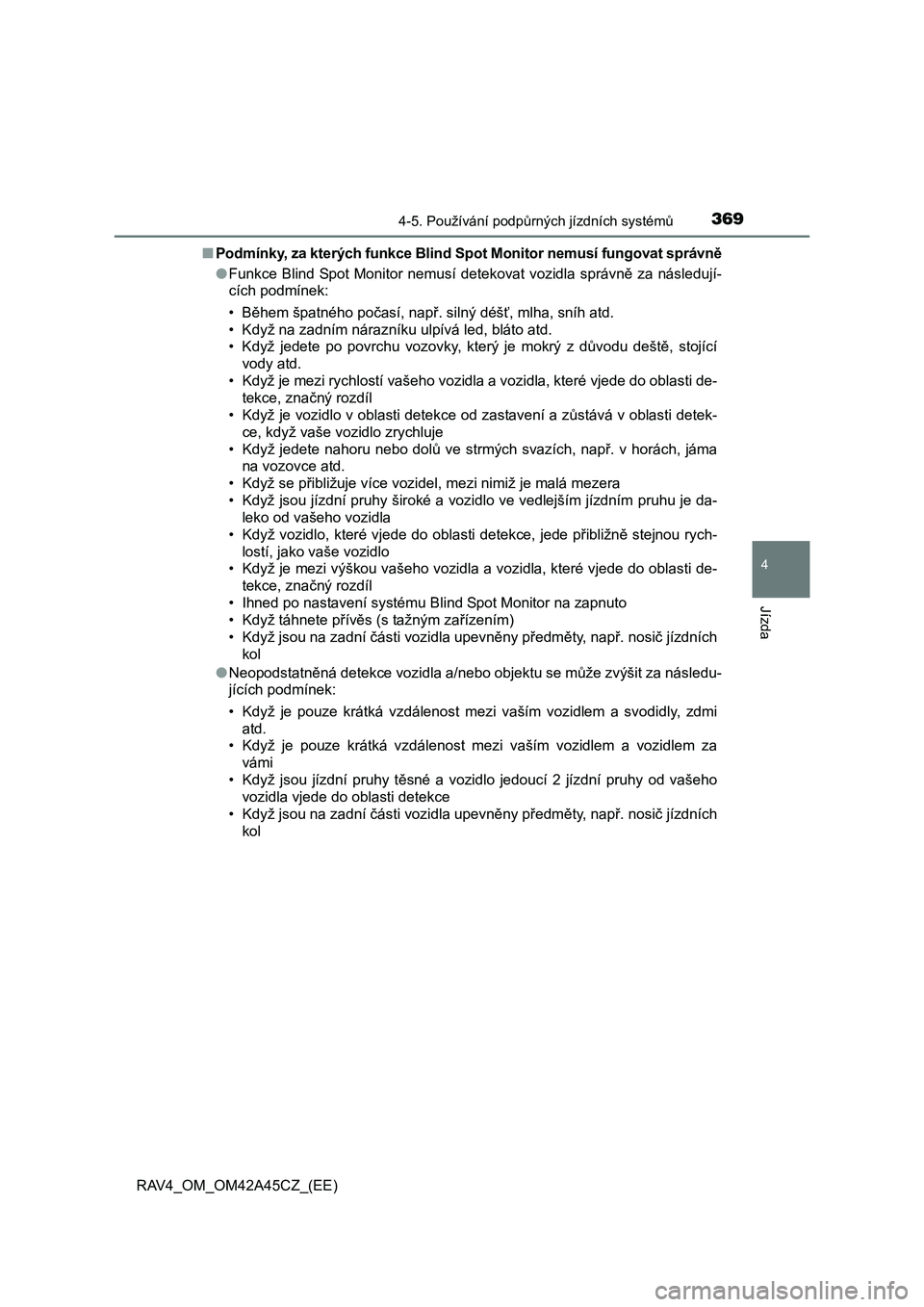

RAV4_OM_OM42A45CZ_(EE)■Podmínky, za kterých funkce Blind Spot Monitor nemusí fungovat správně
●Funkce Blind Spot Monitor nemusí detekovat vozidla správně za následují-
cích podmínek:
•Během špatného počasí, např. silný déšť, mlha, sníh atd.
• Když na zadním nárazníku ulpívá led, bláto atd.
• Když jedete po povrchu vozovky, který je mokrý z důvodu deště, stojící
vody atd.
• Když je mezi rychlostí vašeho vozidla a vozidla, které vjede do oblasti de-
tekce, značný rozdíl
• Když je vozidlo v oblasti detekce od zastavení a zůstává v oblasti detek-
ce, když vaše vozidlo zrychluje
• Když jedete nahoru nebo dolů ve strmých svazích, např. v horách, jáma
na vozovce atd.
• Když se přibližuje více vozidel, mezi nimiž je malá mezera
• Když jsou jízdní pruhy široké a vozidlo ve vedlejším jízdním pruhu je da-
leko od vašeho vozidla
• Když vozidlo, které vjede do oblasti detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když je mezi výškou vašeho vozidla a vozidla, které vjede do oblasti de-
tekce, značný rozdíl
• Ihned po nastavení systému Blind Spot Monitor na zapnuto
• Když táhnete přívěs (s tažným zařízením)
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních
kol
●Neopodstatněná detekce vozidla a/nebo objektu se může zvýšit za následu-
jících podmínek:
• Když je pouze krátká vzdálenost mezi vaším vozidlem a svodidly, zdmi
atd.
• Když je pouze krátká vzdálenost mezi vaším vozidlem a vozidlem za
vámi
• Když jsou jízdní pruhy těsné a vozidlo jedoucí 2 jízdní pruhy od vašeho
vozidla vjede do oblasti detekce
• Když jsou na zadní části vozidla upevněny předměty, např. nosi
č jízdních
kol

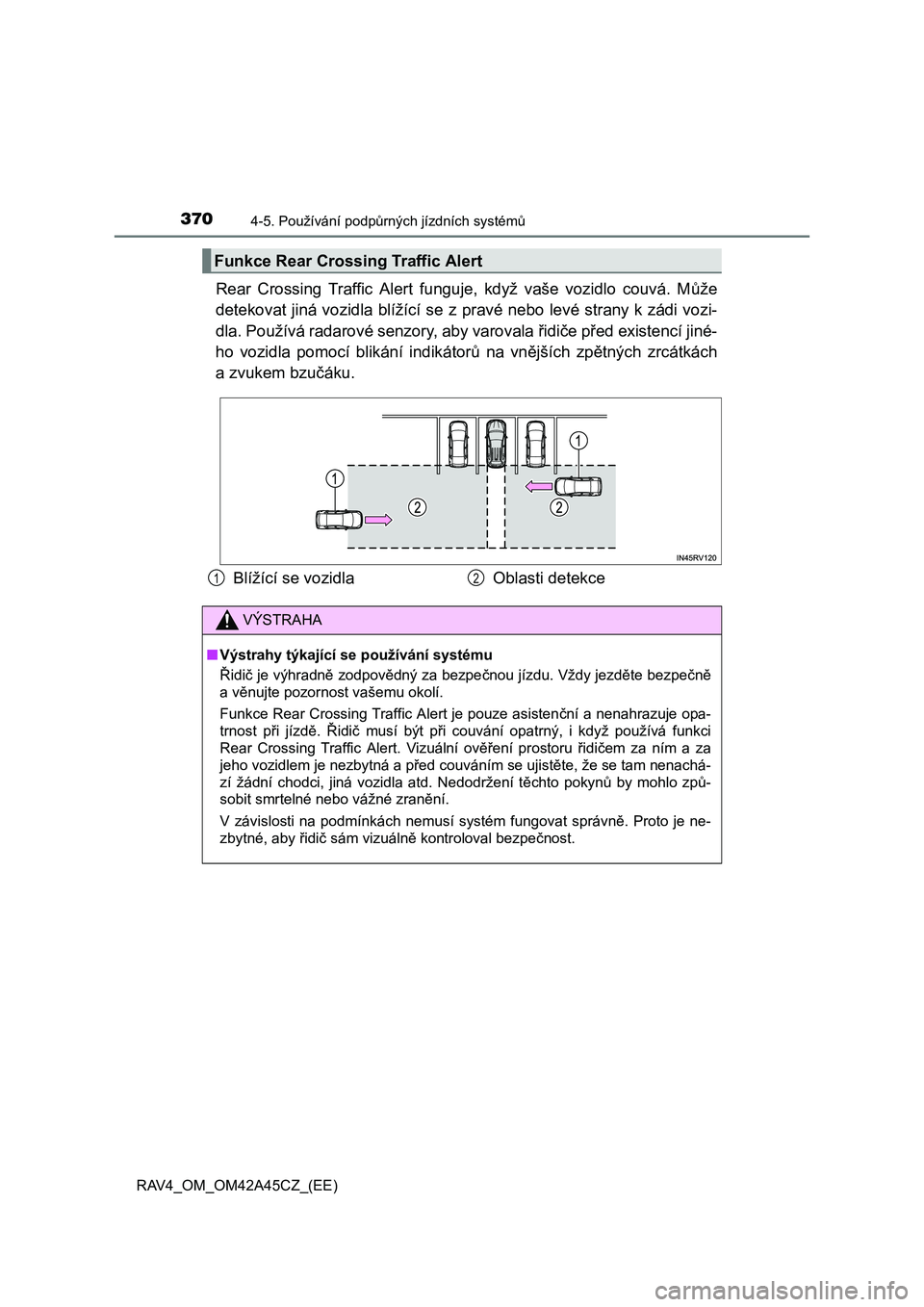

3704-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42A45CZ_(EE)
Rear Crossing Traffic Alert funguje, když vaše vozidlo couvá. Může
detekovat jiná vozidla blížící se z pravé nebo levé strany k zádi vozi-
dla. Používá radarové senzory, aby varovala řidiče před existencí jiné-
ho vozidla pomocí blikání indikátorů na vnějších zpětných zrcátkách
azvukem bzučáku.
Funkce Rear Crossing Traffic Alert
Blížící se vozidla Oblasti detekce12
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bezpečně
a věnujte pozornost vašemu okolí.
Funkce Rear Crossing Traffic Alert je pouze asistenční a nenahrazuje opa-
trnost při jízdě. Řidič musí být při couvání opatrný, i když používá funkci
Rear Crossing Traffic Alert. Vizuální ověření prostoru řidičem za ním a za
jeho vozidlem je nezbytná a před couváním se ujistěte, že se tam nenachá-
zí žádní chodci, jiná vozidla atd. Nedodržení těchto pokynů by mohlo způ-
sobit smrtelné nebo vážné zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Proto je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.
