VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo mon-
táži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojíždějte
s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Zastavte vozidlo na pevném, plochém a rovném podkladu, pevně zabrzděte
parkovací brzdu a řadicí páku přesuňte do P (automatická p
řevodovka nebo
Multidrive) nebo R (manuální převodovka). Pokud je to nezbytné, podložte
kolo, které je diagonálně naproti kolu, které budete měnit.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.

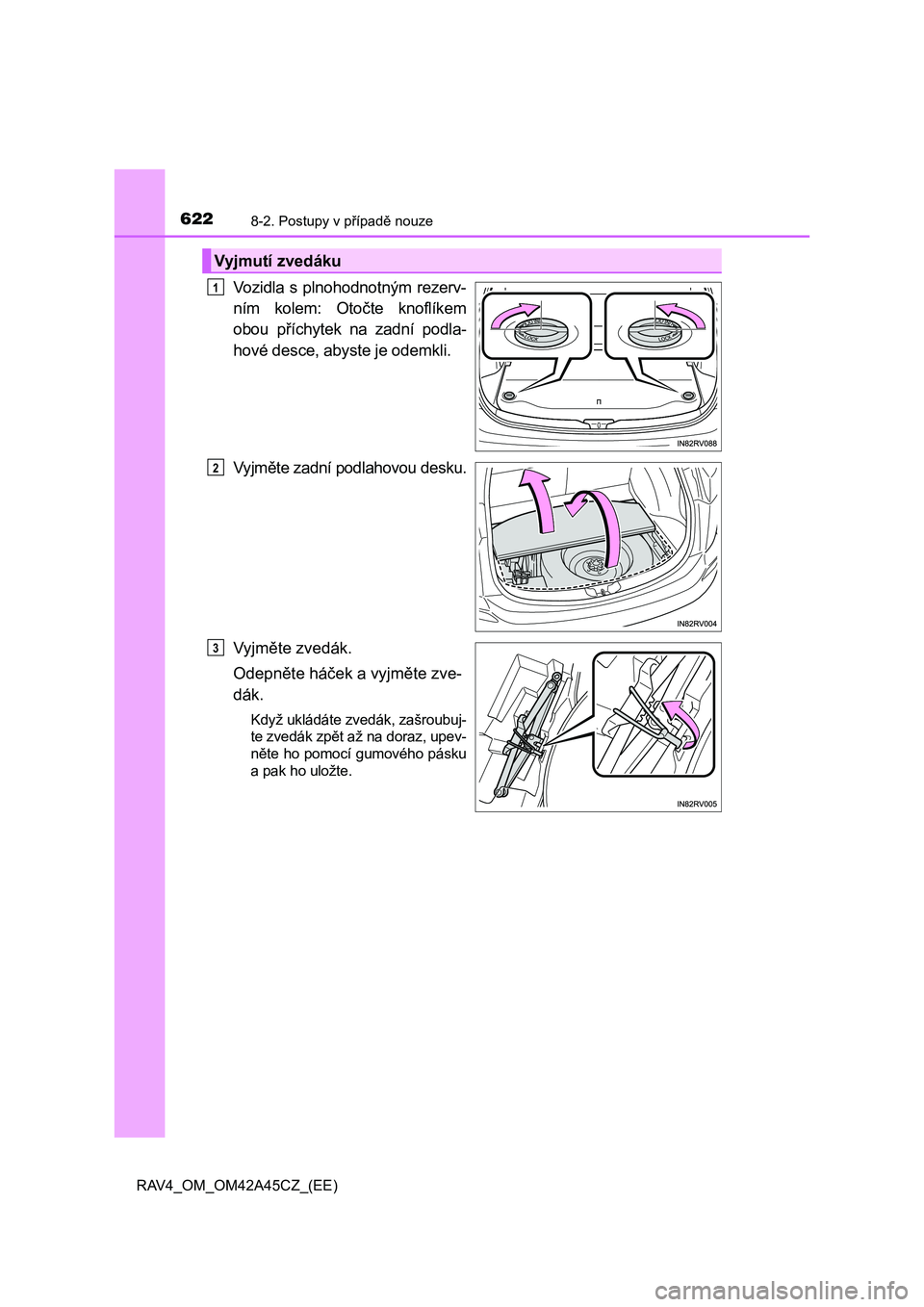

6228-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Vozidla s plnohodnotným rezerv-
ním kolem: Otočte knoflíkem
obou příchytek na zadní podla-
hové desce, abyste je odemkli.
Vyjměte zadní podlahovou desku.
Vyjměte zvedák.
Odepněte háček a vyjměte zve-
dák.
Když ukládáte zvedák, zašroubuj-
te zvedák zpět až na doraz, upev-
něte ho pomocí gumového pásku
a pak ho uložte.
Vyjmutí zvedáku
1
2
3

6238-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)

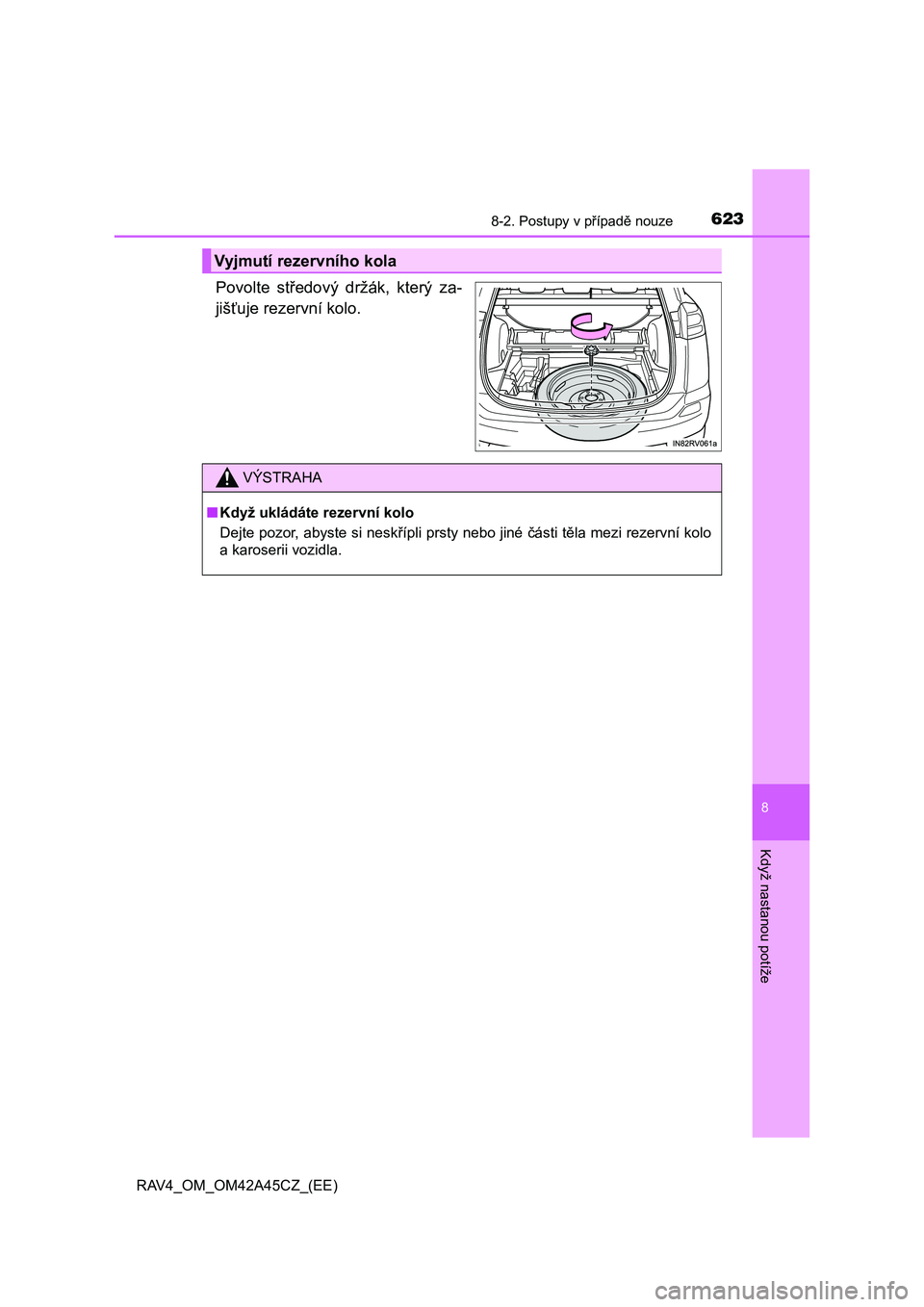

Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí rezervního kola
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

6248-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)

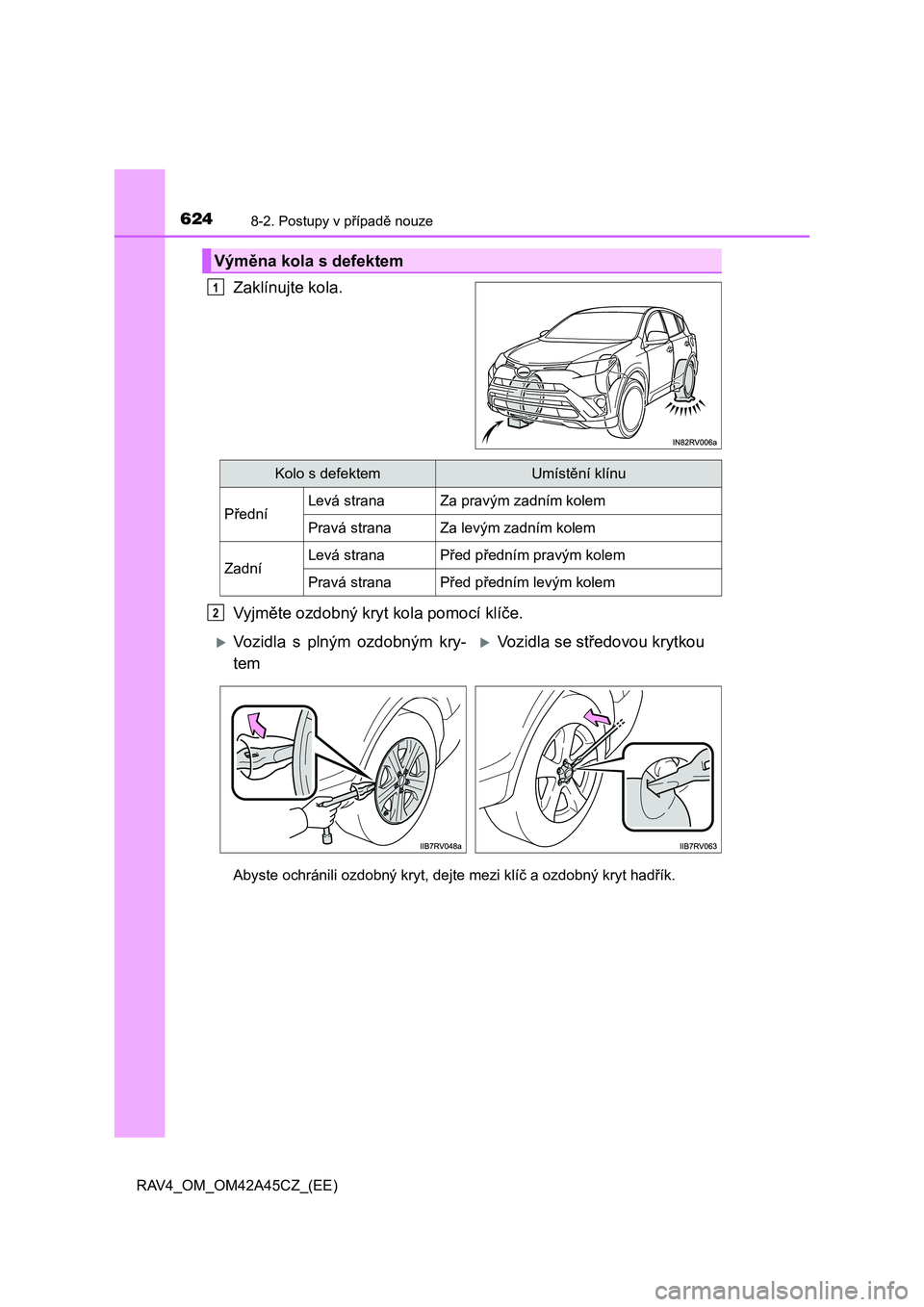

Zaklínujte kola.
Vyjměte ozdobný kryt kola pomocí klíče.
Abyste ochránili ozdobný kryt, dejte mezi klíč a ozdobný kryt hadřík.
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
Vozidla s plným ozdobným kry-
temVozidla se středovou krytkou

6258-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)

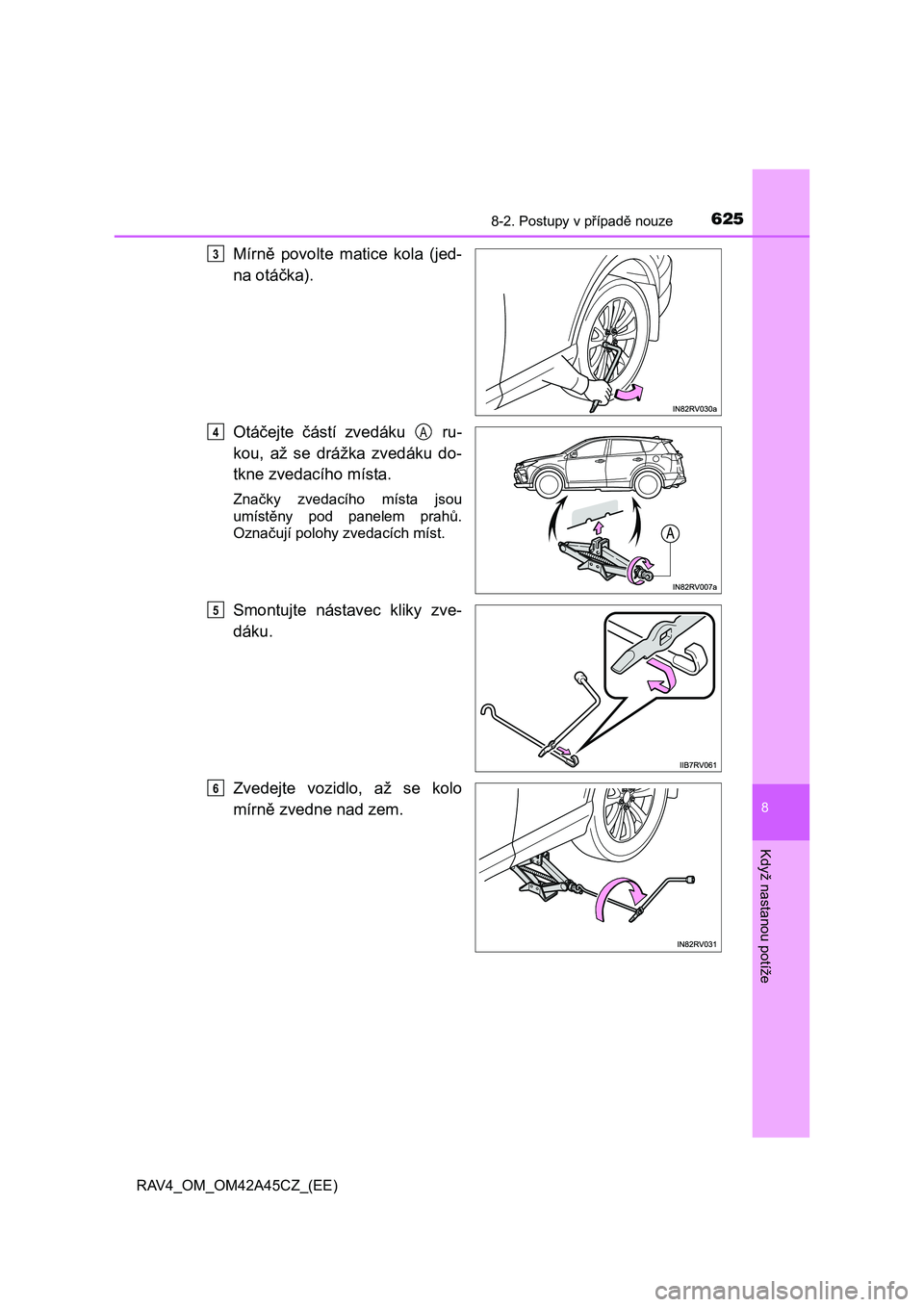

Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou
umístěny pod panelem prahů.
Označují polohy zvedacích míst.
Smontujte nástavec kliky zve-
dáku.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
3
4A
5
6

6268-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)

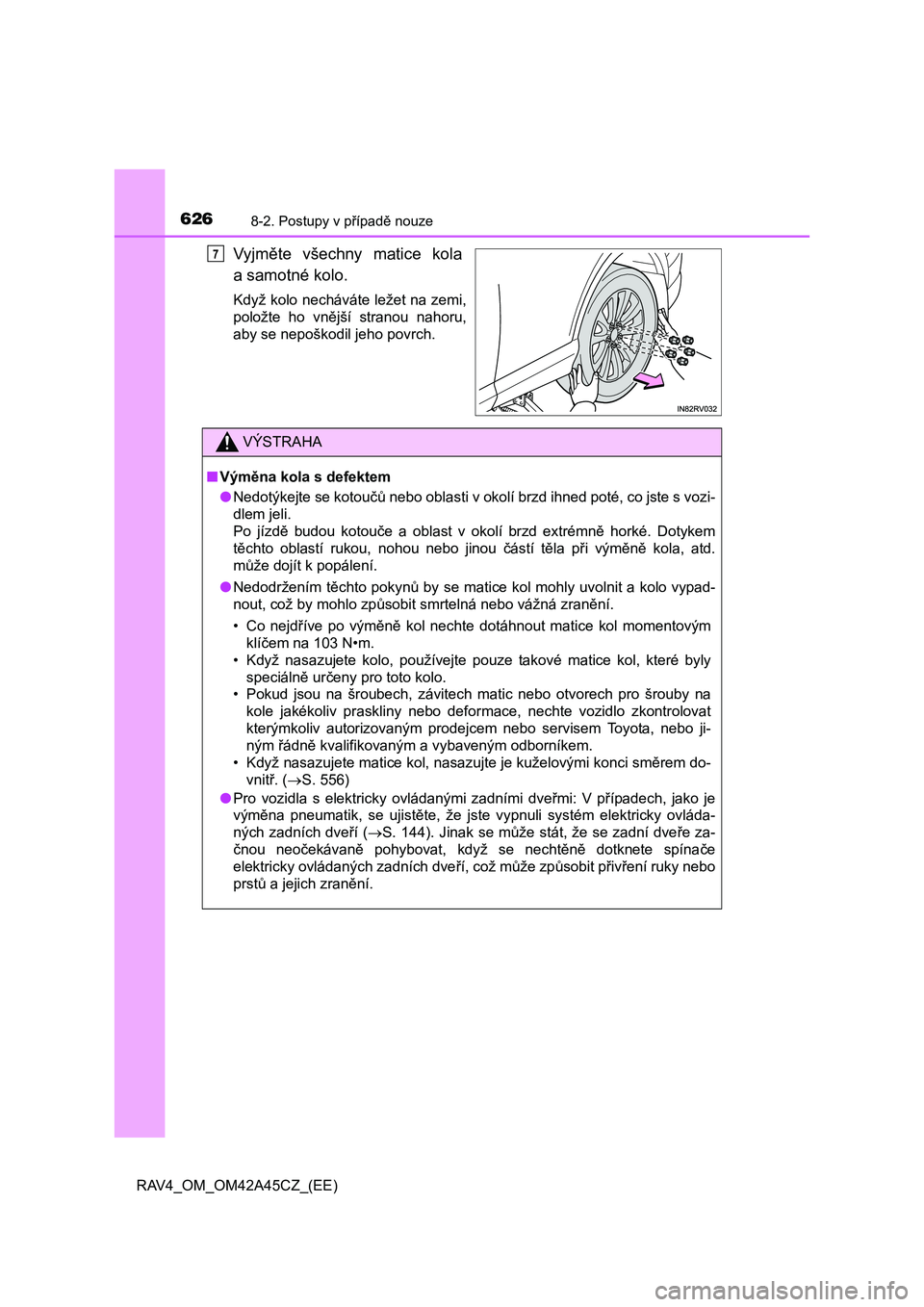

Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
7
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 556)
●Pro vozidla s elektricky ovládanými zadními dveřmi: V případech, jako je
výměna pneumatik, se ujistěte, že jste vypnuli systém elektricky ovláda-
ných zadních dveří (S. 144). Jinak se může stát, že se zadní dveře za-
čnou neočekávaně pohybovat, když se necht
ěně dotknete spínače
elektricky ovládaných zadních dveří, což může způsobit přivření ruky nebo
prstů a jejich zranění.

6278-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola rukou
na přibližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo, dotáhněte ma-
tice, až se kuželovitá část volně
dotkne sedla disku kola.
Když vyměňujete lité kolo za
ocelové kolo, dotáhněte matice
kol, až se kuželovitá část volně
dotkne sedla disku kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku
kola
Kuželovitá část
Sedlo disku
kola
Límec
Disk kola

6288-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)

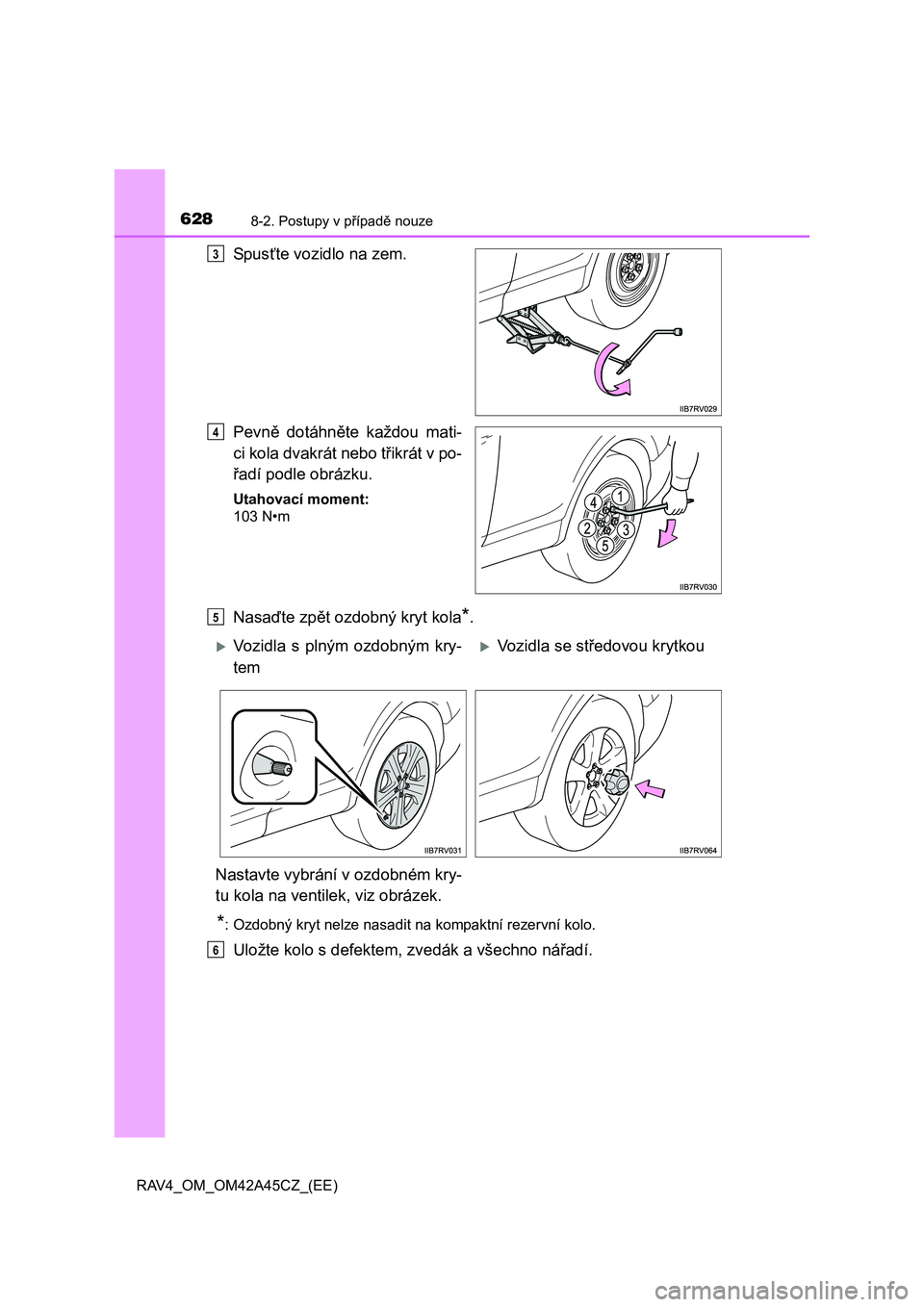

Sp usťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Nasaďte zpět ozdobný kryt kola*.
*: Ozdobný kryt nelze nasadit na kompaktní rezervní kolo.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
Vozidla s plným ozdobným kry-
temVozidla se středovou krytkou
Nastavte vybrání v ozdobném kry-
tu kola na ventilek, viz obrázek.
6

6298-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 693)
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervního kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Také když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jízdou
se standardními koly.
■Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozi-
dla.
Nasaďte sněhové řetězy na přední kola.

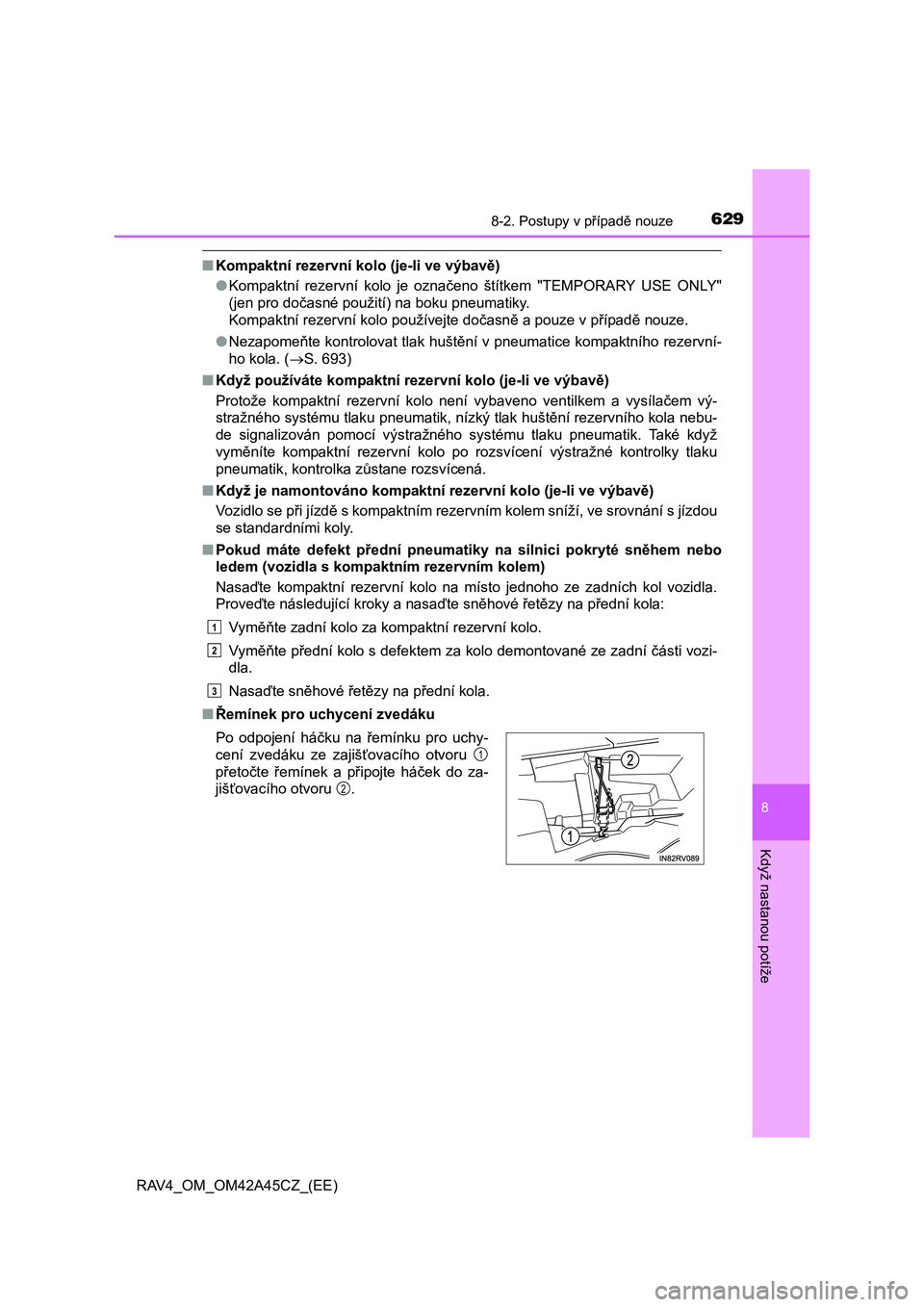

■Řemínek pro uchycení zvedáku
Po odpojení háčku na řemínku pro uchy-
cení zvedáku ze zajišťovacího otvoru
přetočte řemínek a připojte háček do za-
jišťovacího otvoru .
1
2
3
1
2

6308-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)

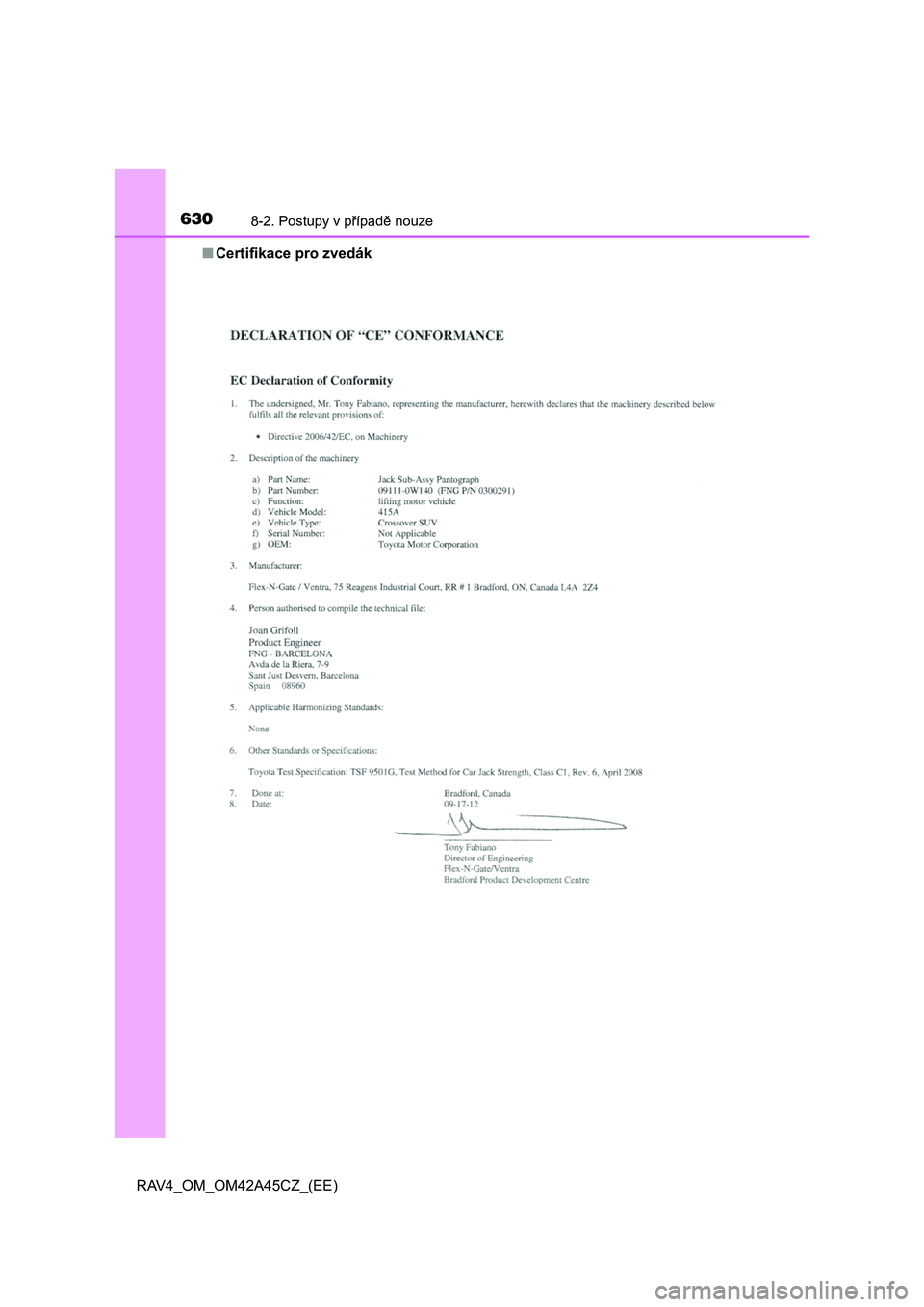

■ Certifikace pro zvedák
