6318-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)

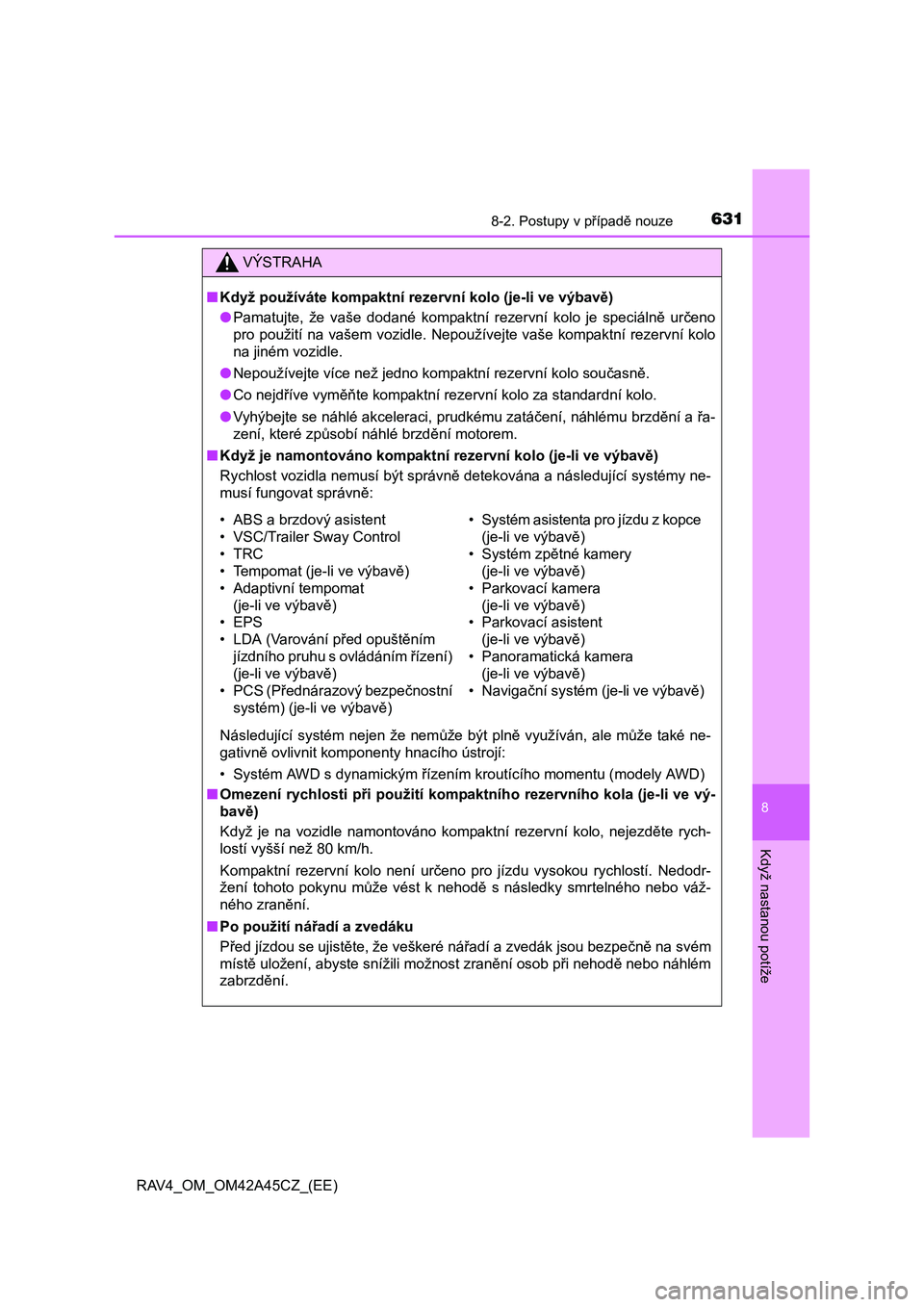

VÝSTRAHA
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
●Pamatujte, že vaše dodané kompaktní rezervní kolo je speciálně určeno
pro použití na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo
na jiném vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
Následující systém nejen že nemůže být plně využíván, ale může také ne-
gativně ovlivnit komponenty hnacího ústrojí:
• Systém AWD s dynamickým řízením kroutícího momentu (modely AWD)
■Omezení rychlosti při použití kompaktního rezervního kola (je-li ve vý-
bavě)
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného nebo váž-
ného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zraně
ní osob při nehodě nebo náhlém
zabrzdění.
• ABS a brzdový asistent
• VSC/Trailer Sway Control
•TRC
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat
(je-li ve výbavě)
•EPS
• LDA (Varování před opuštěním
jízdního pruhu s ovládáním řízení)
(je-li ve výbavě)
•PCS (Přednárazový bezpečnostní
systém) (je-li ve výbavě)• Systém asistenta pro jízdu z kopce
(je-li ve výbavě)
• Systém zpětné kamery
(je-li ve výbavě)
• Parkovací kamera
(je-li ve výbavě)
• Parkovací asistent
(je-li ve výbavě)
• Panoramatická kamera
(je-li ve výbavě)
•Navigační systém (je-li ve výbavě)

6328-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes nerovnosti, pokud máte namontováno
kompaktní rezervní kolo. (je-li ve výbavě)
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jíz-
dou se standardními koly. Buďte opatrní, když jedete po vozovkách s nerov-
ným povrchem.
■Jízda se sněhovými řetězy a kompaktním rezervním kolem (je-li ve vý-
bavě)
Nenasazujte sněhové řetězy na kompaktní rezervní kolo.
Řetězy mohou poškodit karoserii vozidla a nepříznivě ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla s výstražným systémem tlaku pneu-
matik)
Když demontujete nebo montujete kola, pneumatiky nebo ventilek a vysílač
výstražného systému tlaku pneumatik, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka, protože ventilek a vysílač výstražného systému tlaku
pneumatik může být při chybném zacházení poškozen.

6338-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)

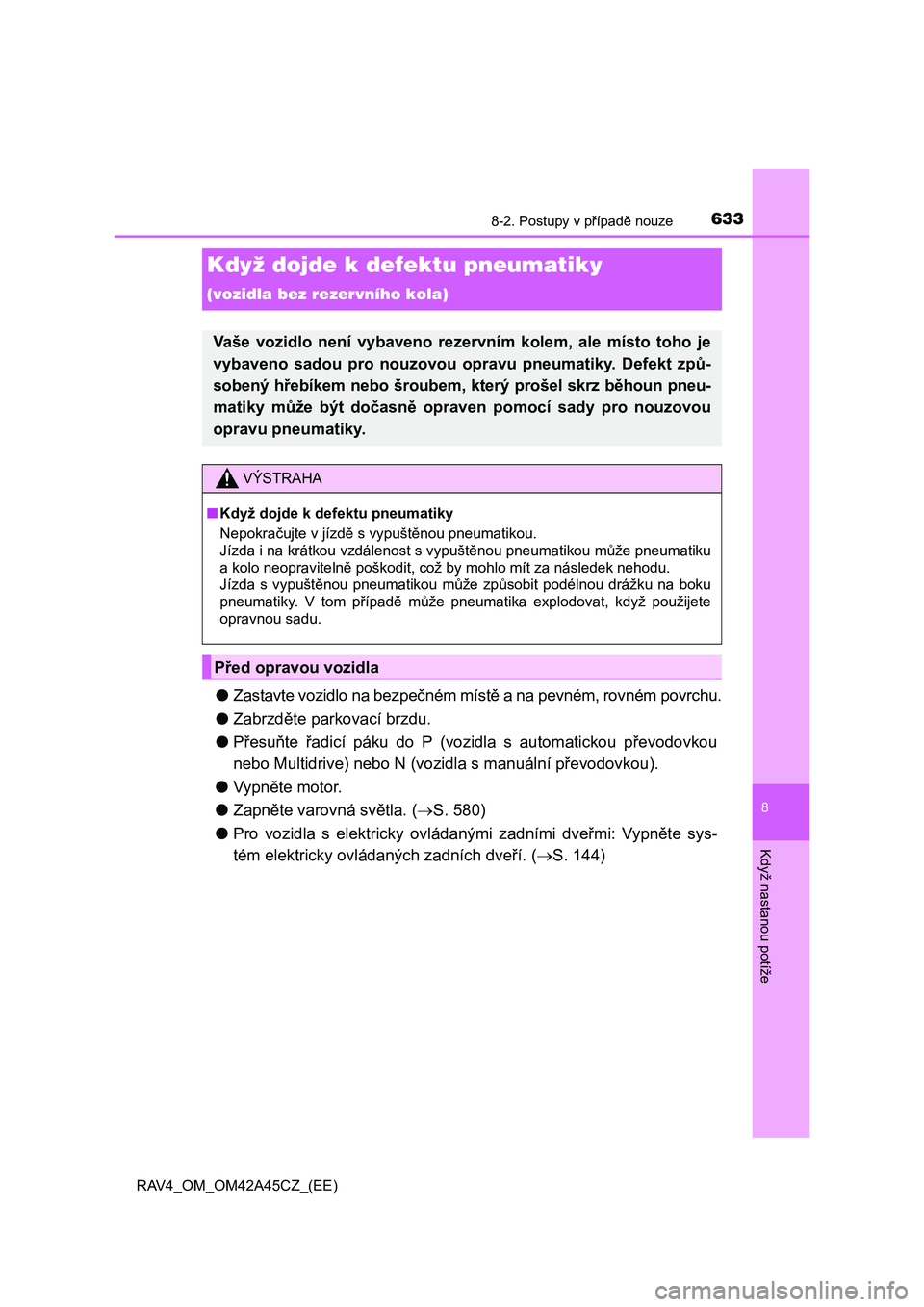

Když dojde k defektu pneumatiky
(vozidla bez rezervního kola)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do P (vozidla s automatickou převodovkou
nebo Multidrive) nebo N (vozidla s manuální převodovkou).
●Vypněte motor.
●Zapněte varovná světla. (S. 580)
●Pro vozidla s elektricky ovládanými zadními dveřmi: Vypněte sys-
tém elektricky ovládaných zadních dveří. (S. 144)
Vaše vozidlo není vybaveno rezervním kolem, ale místo toho je
vybaveno sadou pro nouzovou opravu pneumatiky. Defekt způ-
sobený hřebíkem nebo šroubem, který prošel skrz běhoun pneu-
matiky může být dočasně opraven pomocí sady pro nouzovou
opravu pneumatiky.
VÝSTRAHA
■Když dojde k defektu pneumatiky
Nepokračujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypuštěnou pneumatikou může pneumatiku
a kolo neopravitelně poškodit, což by mohlo mít za následek nehodu.
Jízda s vypuštěnou pneumatikou může způsobit podélnou drážku na boku
pneumatiky. V tom případě může pneumatika explodovat, když použijete
opravnou sadu.
Před opravou vozidla

6348-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
*1:Může být umístěna spolu se sadou pro nouzovou opravu pneumatiky
*2: Vyjmutí zvedáku (S. 622)
*3: Použití zvedáku (S. 624)
Umístění sady pro nouzovou opravu pneumatiky, zvedáku
a nářadí
Brašna s nářadím
(je-li ve výbavě)
*1
Zvedák (je-li ve výbavě)*2, 3
Sada pro nouzovou opravu
pneumatiky1
2
3

6358-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Součásti sady pro nouzovou opravu pneumatiky
Lahev
Hadička
Tlakoměr
Sp ín ač kompresoruKompresor
Nálepky
Napájecí zástrčka
Vypouštěcí uzávěr1
2
3
4
5
6
7
8

6368-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Otevřete a odklopte zadní podlahovou desku. (S. 487)
Vyjměte sadu pro nouzovou
opravu pneumatiky.
Zkontrolujte stupeň poškození pneumatiky.
Pneumatika by měla být opravena
pomocí sady pro nouzovou opra-
vu pneumatiky pouze tehdy, po-
kud je poškození způsobeno
hřebíkem nebo šroubem, který
prošel skrz běhoun pneumatiky.
• Nevytahujte hřebík nebo šroub
z pneumatiky. Vyjmutím před-
mětu se může otvor rozšířit
a znemožnit tak nouzovou
opravu pomocí sady.
• Abyste zabránili úniku těsnicího přípravku, popojeďte s vozidlem
tak, aby místo propíchnutí, pokud je známo, bylo umístěno na vr-
cholu pneumatiky.
Vyjmutí sady pro nouzovou opravu pneumatiky
1
2
Před prováděním nouzové opravy

6378-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Vyjměte opravnou sadu ze sáčku.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Sejměte vypouštěcí uzávěr z ha-
dičky.
Vypouštěcí uzávěr znovu použije-
te. Proto ho uschovejte na bezpeč-
ném místě.
Připojte hadičku na ventilek.
Zašroubujte konec hadičky smě-
rem doprava až na doraz.
Ujistěte se, že je spínač kom-
presoru vypnutý.
Postup při nouzové opravě
1
2
3
4
5

6388-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Vyjměte gumovou záslepku
z kompresoru.
Připojte napájecí zástrčku do napájecí zásuvky.6
7
Levá strana přístrojového paneluPravá strana přístrojového pa-
nelu
Zadní strana schránky v konzole

6398-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Připojte lahev ke kompresoru.
Připojte lahev jejím zasunutím pří-
mo do kompresoru a ujistěte se, že
vystouplá část lahve řádně zapad-
ne do vybrání v tělese.
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepky odstraň-
te z kola veškeré nečistoty a vlh-
kost.
Pokud nemůžete připevnit nálepky,
informujte nejbližšího autorizované-
ho prodejce Toyota, nebo jiného řád-
ně kvalifikovaného a vybaveného
odborníka, že byl na defekt použit
těsnicí přípravek, když necháváte
pneumatiku opravit nebo vyměnit.
8
9

6408-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Zkontrolujte předepsaný tlak huštění pneumatik.
Tlak huštění pneumatiky je uveden na štítku umístěném na sloupku dveří
u řidiče, viz obrázek. (S. 693)
Nastartujte motor. (S. 221, 224)
Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.
10
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním
11
12
