Page 31 of 734

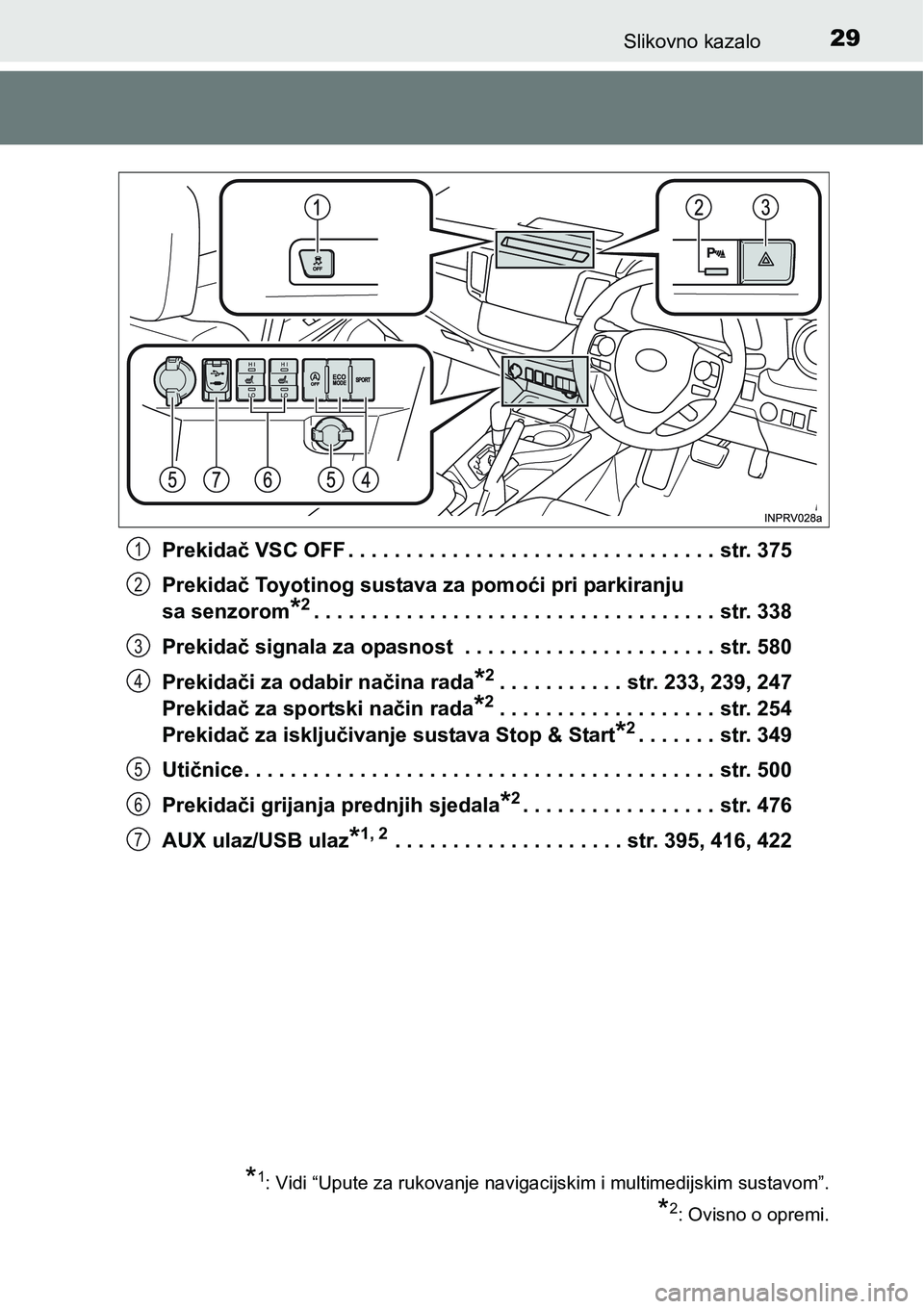

29Slikovno kazalo
Prekidač VSC OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 375
Prekidač Toyotinog sustava za pomoći pri parkiranju
sa senzorom
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 338
Prekidač signala za opasnost . . . . . . . . . . . . . . . . . . . . . . str. 580
Prekidači za odabir načina rada
*2. . . . . . . . . . . str. 233, 239, 247
Prekidač za sportski način rada
*2. . . . . . . . . . . . . . . . . . . str. 254
Prekidač za isključivanje sustava Stop & Start
*2. . . . . . . str. 349
Utičnice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 500
Prekidači grijanja prednjih sjedala
*2. . . . . . . . . . . . . . . . . str. 476
AUX ulaz/USB ulaz
*1, 2 . . . . . . . . . . . . . . . . . . . . str. 395, 416, 422
*1: Vidi “Upute za rukovanje navigacijskim i multimedijskim sustavom”.
*2: Ovisno o opremi.
1
2
3
4
5
6
7
Page 32 of 734

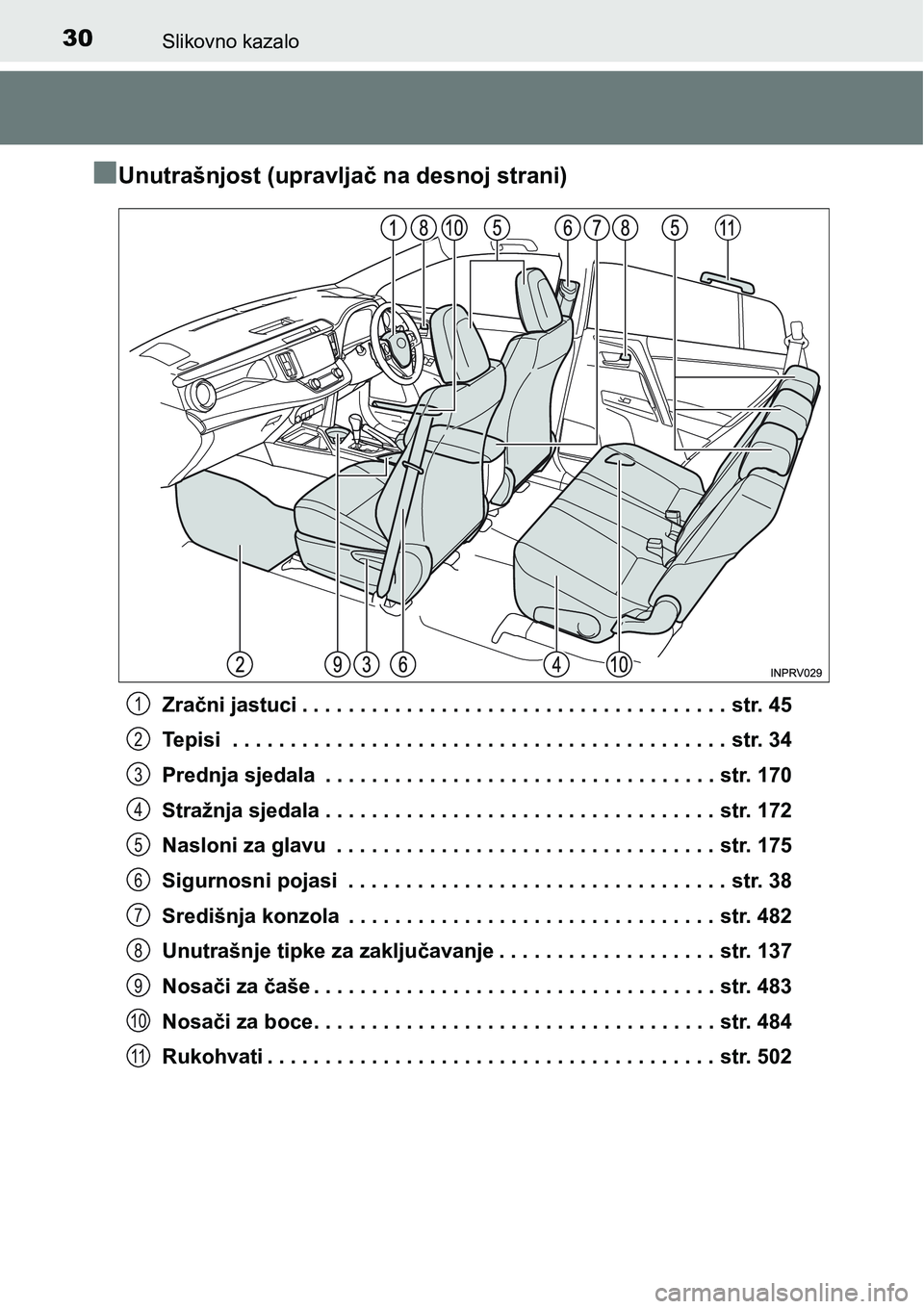

30Slikovno kazalo
nUnutrašnjost (upravljač na desnoj strani)
Zračni jastuci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 45
Tepisi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 34
Prednja sjedala . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 170
Stražnja sjedala . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 172
Nasloni za glavu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 175
Sigurnosni pojasi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 38
Središnja konzola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 482
Unutrašnje tipke za zaključavanje . . . . . . . . . . . . . . . . . . . str. 137
Nosači za čaše . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 483
Nosači za boce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 484
Rukohvati . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 5021
2
3
4
5
6
7
8
9
10
11
Page 33 of 734

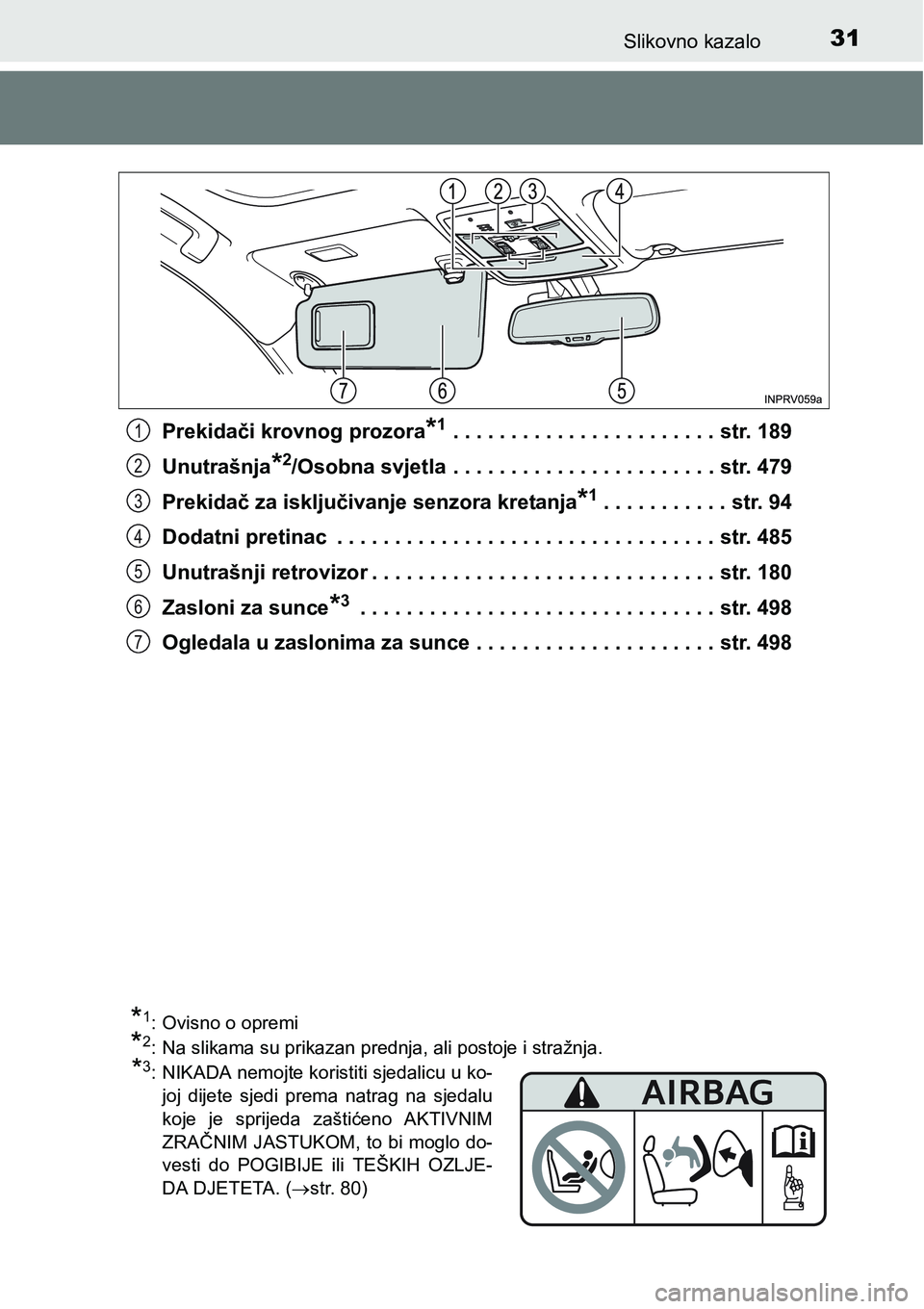

31Slikovno kazalo
Prekidači krovnog prozora*1 . . . . . . . . . . . . . . . . . . . . . . . str. 189
Unutrašnja
*2/Osobna svjetla . . . . . . . . . . . . . . . . . . . . . . . str. 479
Prekidač za isključivanje senzora kretanja
*1 . . . . . . . . . . . str. 94
Dodatni pretinac . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 485
Unutrašnji retrovizor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 180
Zasloni za sunce
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . str. 498
Ogledala u zaslonima za sunce . . . . . . . . . . . . . . . . . . . . . str. 498
1
2
3
*1: Ovisno o opremi
*2: Na slikama su prikazan prednja, ali postoje i stražnja.
*3: NIKADA nemojte koristiti sjedalicu u ko-
joj dijete sjedi prema natrag na sjedalu
koje je sprijeda zaštićeno AKTIVNIM
ZRAČNIM JASTUKOM, to bi moglo do-
vesti do POGIBIJE ili TEŠKIH OZLJE-
DA DJETETA. (str. 80)
4
R
S
T
Page 34 of 734
32Slikovno kazalo
Page 35 of 734
33
1Za sigurnost i zaštitu
1-1. Za sigurno korištenje
Prije vožnje .......................... 34
Za sigurnu vožnju ................ 36
Sigurnosni pojasi ................. 38
Zračni jastuci........................ 45
Ručni isključivanje
zračnog jastuka ................. 58
Sigurnosne obavijesti
za djecu ............................. 60
Dječje sjedalice .................... 61
Postavljanje dječjih
sjedalica............................. 72
Mjere opreza uz
ispušne plinove .................. 82
1-2. Sustav odvraćanja od krađe
Sustav blokade motora ........ 83
Dodatno zaključavanje......... 90
Alarm ................................... 91
Page 36 of 734

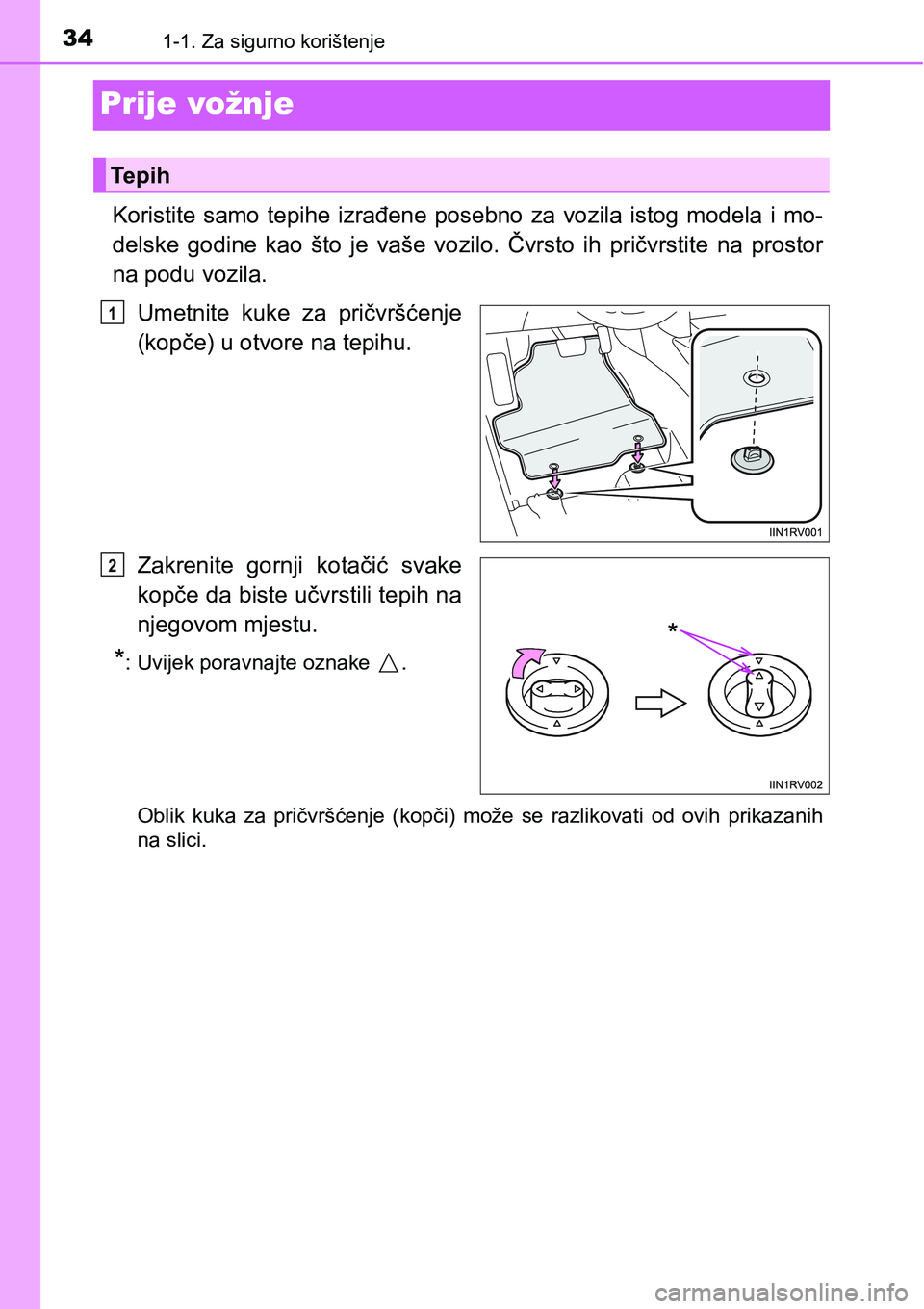

341-1. Za sigurno korištenje
Prije vožnje
Koristite samo tepihe izrađene posebno za vozila istog modela i mo-
delske godine kao što je vaše vozilo. Čvrsto ih pričvrstite na prostor
na podu vozila.
Umetnite kuke za pričvršćenje
(kopče) u otvore na tepihu.
Zakrenite gornji kotačić svake
kopče da biste učvrstili tepih na
njegovom mjestu.
*: Uvijek poravnajte oznake .
Oblik kuka za pričvršćenje (kopči) može se razlikovati od ovih prikazanih
na slici.
Te p i h
1
*
O
Page 37 of 734

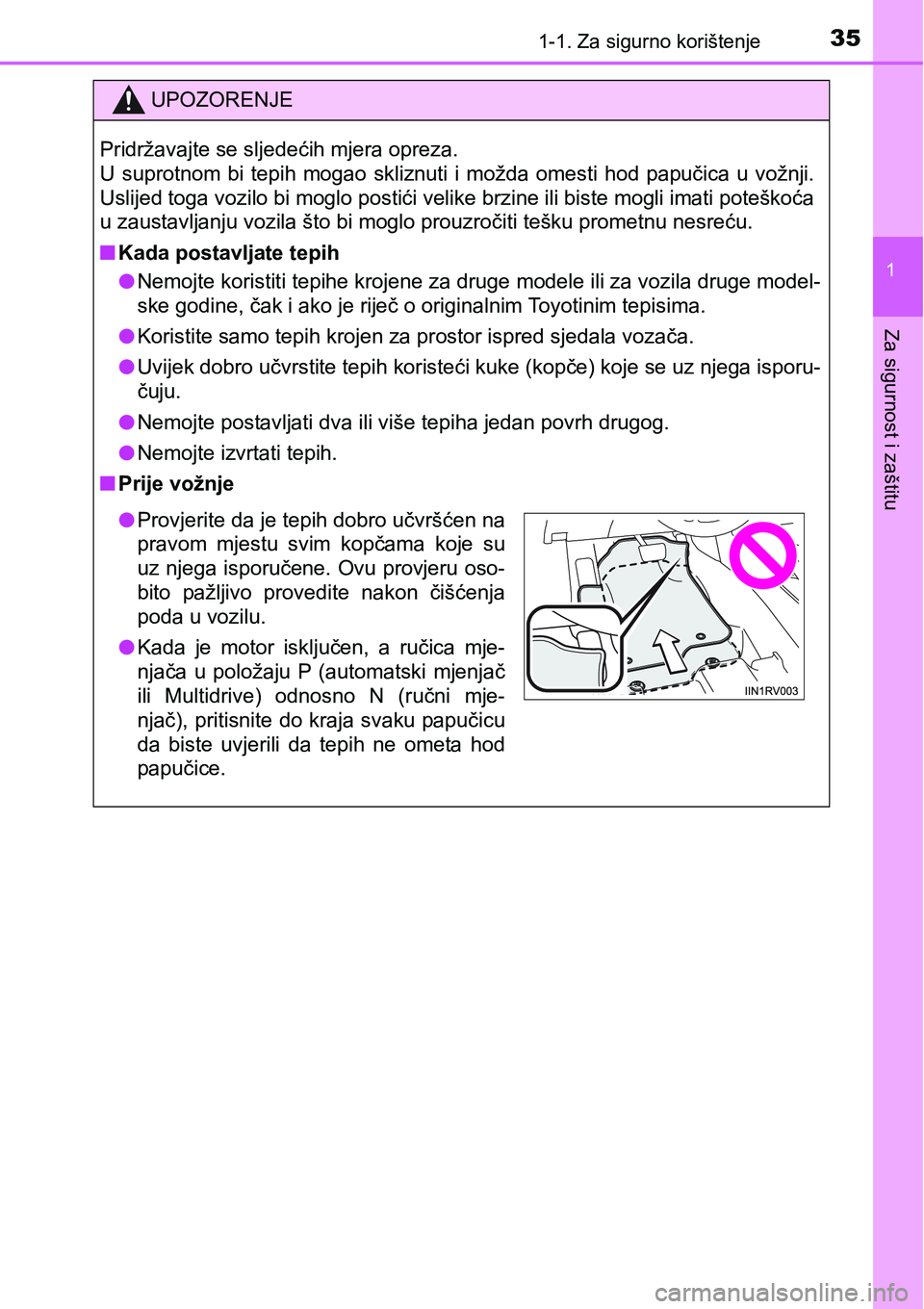

351-1. Za sigurno korištenje
1
Za sigurnost i zaštitu
UPOZORENJE
Pridržavajte se sljedećih mjera opreza.
U suprotnom bi tepih mogao skliznuti i možda omesti hod papučica u vožnji.
Uslijed toga vozilo bi moglo postići velike brzine ili biste mogli imati poteškoća
u zaustavljanju vozila što bi moglo prouzročiti tešku prometnu nesreću.
nKada postavljate tepih
lNemojte koristiti tepihe krojene za druge modele ili za vozila druge model-
ske godine, čak i ako je riječ o originalnim Toyotinim tepisima.
lKoristite samo tepih krojen za prostor ispred sjedala vozača.
lUvijek dobro učvrstite tepih koristeći kuke (kopče) koje se uz njega isporu-
čuju.
lNemojte postavljati dva ili više tepiha jedan povrh drugog.
lNemojte izvrtati tepih.
nPrije vožnje
lProvjerite da je tepih dobro učvršćen na
pravom mjestu svim kopčama koje su
uz njega isporučene. Ovu provjeru oso-
bito pažljivo provedite nakon čišćenja
poda u vozilu.
lKada je motor isključen, a ručica mje-
njača u položaju P (automatski mjenjač
ili Multidrive) odnosno N (ručni mje-
njač), pritisnite do kraja svaku papučicu
da biste uvjerili da tepih ne ometa hod
papučice.
Page 38 of 734

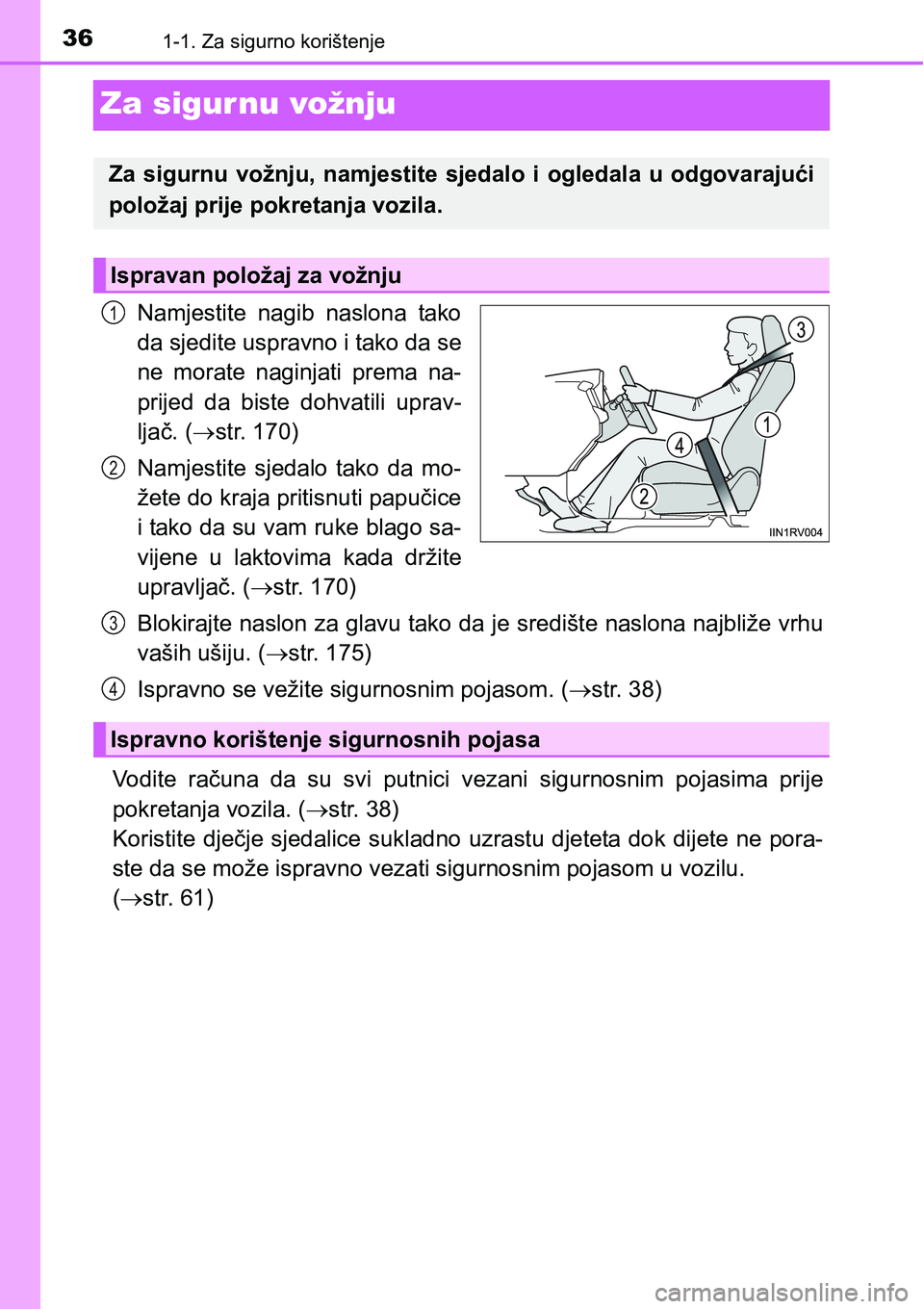

361-1. Za sigurno korištenje
Za sigurnu vožnju
Namjestite nagib naslona tako
da sjedite uspravno i tako da se
ne morate naginjati prema na-
prijed da biste dohvatili uprav-
ljač. (str. 170)
Namjestite sjedalo tako da mo-
žete do kraja pritisnuti papučice
i tako da su vam ruke blago sa-
vijene u laktovima kada držite
upravljač. (str. 170)
Blokirajte naslon za glavu tako da je središte naslona najbliže vrhu
vaših ušiju. (str. 175)
Ispravno se vežite sigurnosnim pojasom. (str. 38)
Vodite računa da su svi putnici vezani sigurnosnim pojasima prije
pokretanja vozila. (str. 38)
Koristite dječje sjedalice sukladno uzrastu djeteta dok dijete ne pora-
ste da se može ispravno vezati sigurnosnim pojasom u vozilu.
(str. 61)
Za sigurnu vožnju, namjestite sjedalo i ogledala u odgovarajući
položaj prije pokretanja vozila.
Ispravan položaj za vožnju
1
2
Ispravno korištenje sigurnosnih pojasa
3
4
Page 39 of 734
371-1. Za sigurno korištenje
1
Za sigurnost i zaštitu
Vodite računa da imate dobar pregled prema natrag tako da pravilno
namjestite unutrašnji i vanjske retrovizore. (str. 180, 182)
Namještanje retrovizora
UPOZORENJE
Pridržavajte se sljedećih mjera opreza.
Nepridržavanje bi moglo dovesti do pogibije ili teških ozljeda.
lNemojte namještati položaj vozačevog sjedala u vožnji.
U suprotnom bi vozač mogao izgubiti nadzor nad vozilom.
lNemojte postavljati jastuk iza leđa vozača niti suvozača.
Jastuk bi mogao spriječiti zauzimanje ispravnog položaja tijela i smanjiti
učinkovitost sigurnosnog pojasa i naslona za glavu.
lNemojte postavljati predmete ispod prednjih sjedala.
Predmeti postavljeni ispod prednjih sjedala mogli bi se uglaviti vodilicama
sjedala i spriječiti ispravno blokiranje sjedala. To bi moglo dovesti do
nesreće ili do oštećenja mehanizma sjedala.
lNa dugim putovanjima činite redovite stanke prije nego počnete osjećati
umor.
Isto tako, ako se osjećate umorno ili pospano u vožnji, nemojte se prisilja-
vati da nastavite vožnju nego se odmah odmorite.
Page 40 of 734

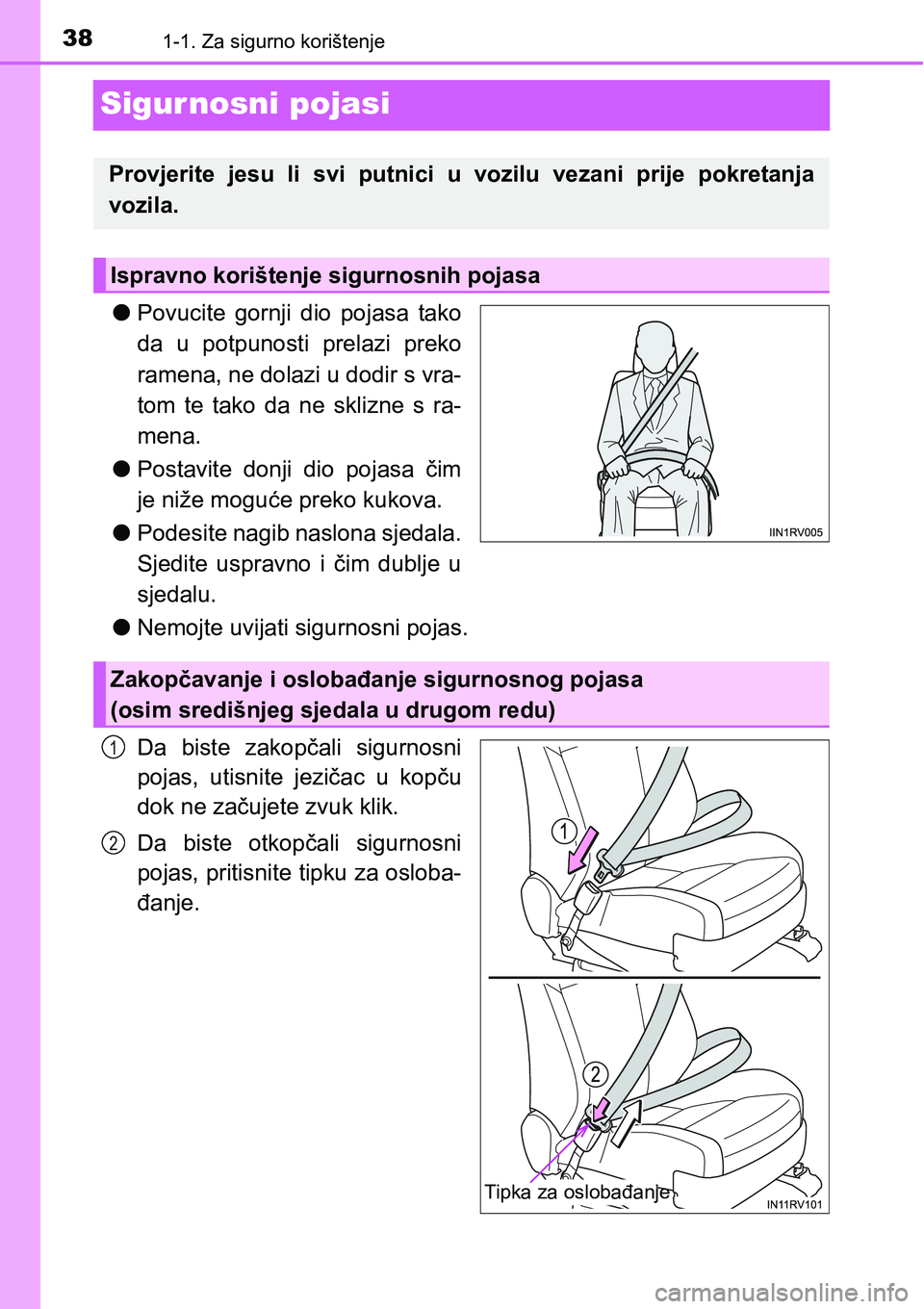

381-1. Za sigurno korištenje
Sigurnosni pojasi
lPovucite gornji dio pojasa tako
da u potpunosti prelazi preko
ramena, ne dolazi u dodir s vra-
tom te tako da ne sklizne s ra-
mena.
lPostavite donji dio pojasa čim
je niže moguće preko kukova.
lPodesite nagib naslona sjedala.
Sjedite uspravno i čim dublje u
sjedalu.
lNemojte uvijati sigurnosni pojas.
Da biste zakopčali sigurnosni
pojas, utisnite jezičac u kopču
dok ne začujete zvuk klik.
Da biste otkopčali sigurnosni
pojas, pritisnite tipku za osloba-
đanje.
Provjerite jesu li svi putnici u vozilu vezani prije pokretanja
vozila.
Ispravno korištenje sigurnosnih pojasa
Zakopčavanje i oslobađanje sigurnosnog pojasa
(osim središnjeg sjedala u drugom redu)
Tipka za oslobađanje
1
2
