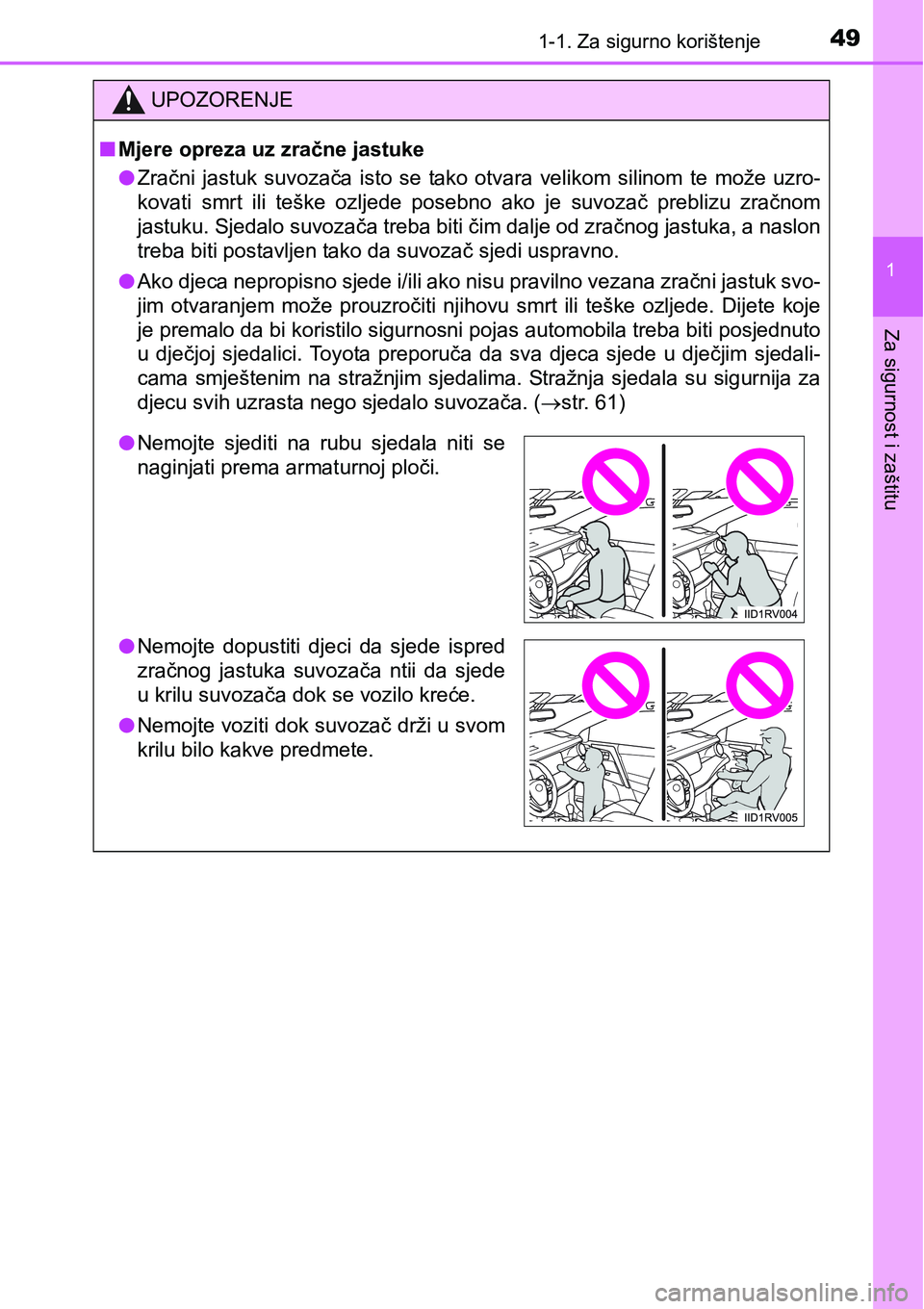

Page 51 of 734
491-1. Za sigurno korištenje
1
Za sigurnost i zaštitu
UPOZORENJE
nMjere opreza uz zračne jastuke
lZračni jastuk suvozača isto se tako otvara velikom silinom te može uzro-
kovati smrt ili teške ozljede posebno ako je suvozač preblizu zračnom
jastuku. Sjedalo suvozača treba biti čim dalje od zračnog jastuka, a naslon
treba biti postavljen tako da suvozač sjedi uspravno.
lAko djeca nepropisno sjede i/ili ako nisu pravilno vezana zračni jastuk svo-
jim otvaranjem može prouzročiti njihovu smrt ili teške ozljede. Dijete koje
je premalo da bi koristilo sigurnosni pojas automobila treba biti posjednuto
u dječjoj sjedalici. Toyota preporuča da sva djeca sjede u dječjim sjedali-
cama smještenim na stražnjim sjedalima. Stražnja sjedala su sigurnija za
djecu svih uzrasta nego sjedalo suvozača. (str. 61)
lNemojte sjediti na rubu sjedala niti se
naginjati prema armaturnoj ploči.
lNemojte dopustiti djeci da sjede ispred
zračnog jastuka suvozača ntii da sjede
u krilu suvozača dok se vozilo kreće.
lNemojte voziti dok suvozač drži u svom
krilu bilo kakve predmete.
Page 52 of 734

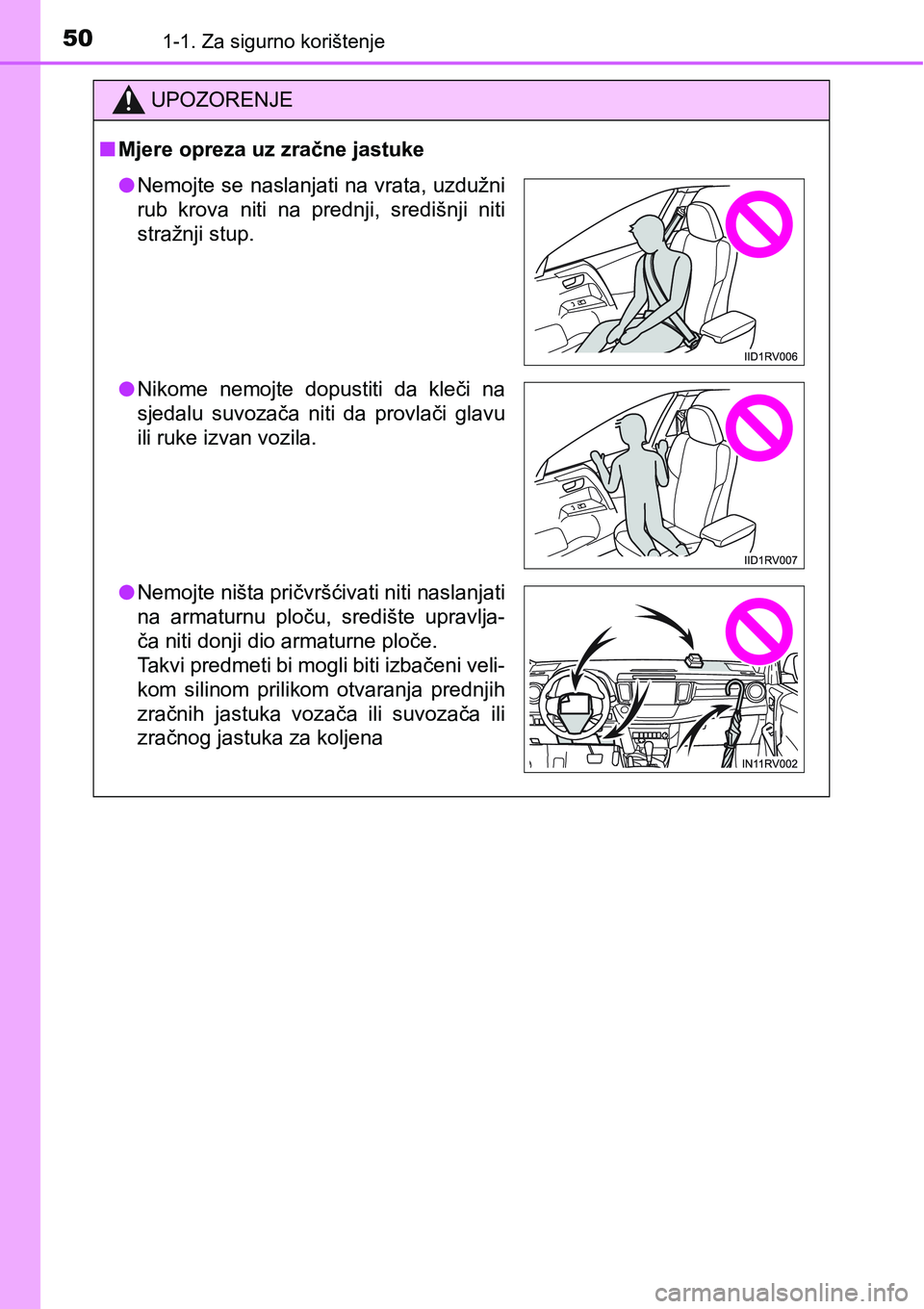

501-1. Za sigurno korištenje
UPOZORENJE
nMjere opreza uz zračne jastuke
lNemojte se naslanjati na vrata, uzdužni
rub krova niti na prednji, središnji niti
stražnji stup.
lNikome nemojte dopustiti da kleči na
sjedalu suvozača niti da provlači glavu
ili ruke izvan vozila.
lNemojte ništa pričvršćivati niti naslanjati
na armaturnu ploču, središte upravlja-
ča niti donji dio armaturne ploče.
Takvi predmeti bi mogli biti izbačeni veli-
kom silinom prilikom otvaranja prednjih
zračnih jastuka vozača ili suvozača ili
zračnog jastuka za koljena

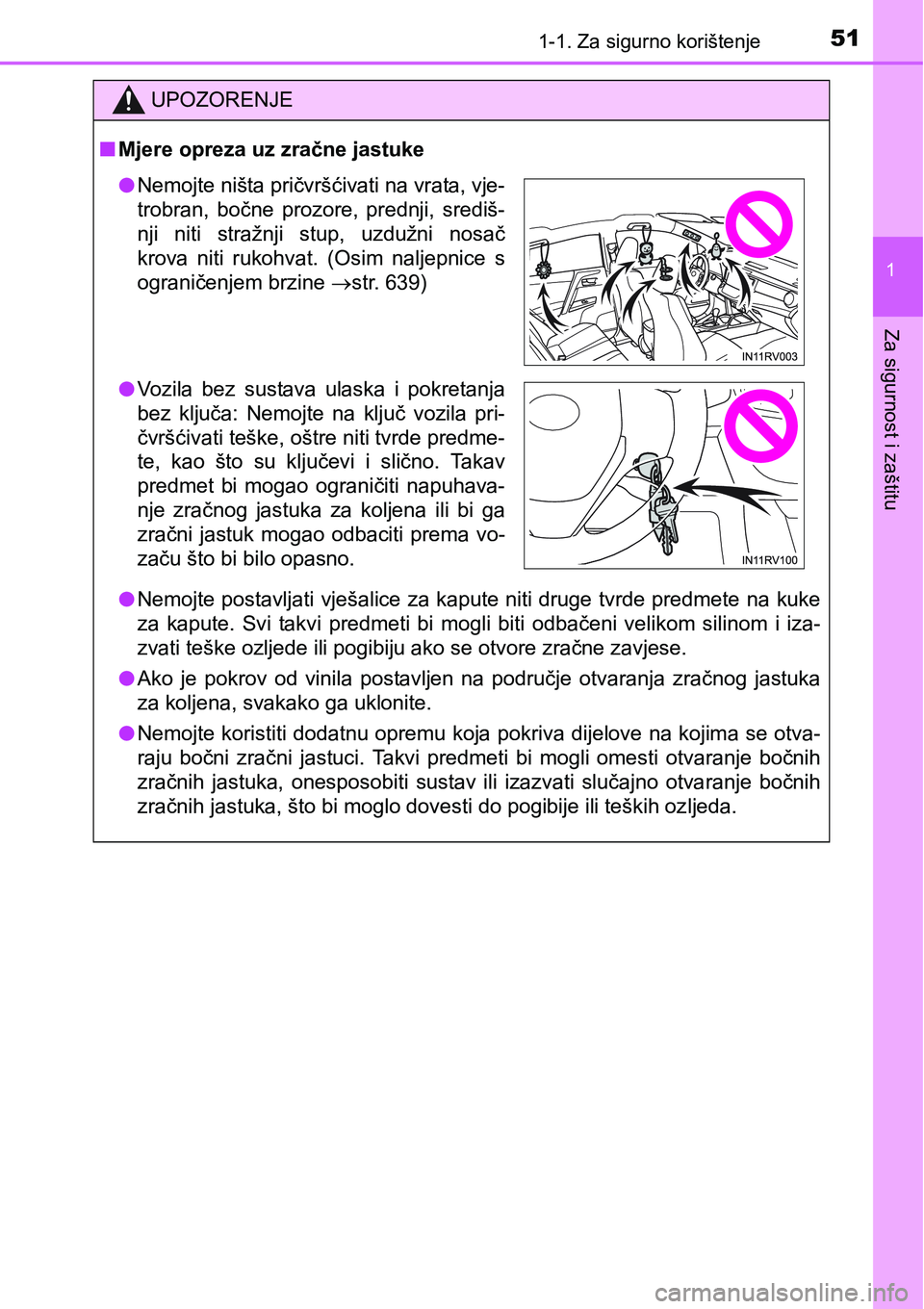

Page 53 of 734
511-1. Za sigurno korištenje
1
Za sigurnost i zaštitu
UPOZORENJE
nMjere opreza uz zračne jastuke
lNemojte postavljati vješalice za kapute niti druge tvrde predmete na kuke
za kapute. Svi takvi predmeti bi mogli biti odbačeni velikom silinom i iza-
zvati teške ozljede ili pogibiju ako se otvore zračne zavjese.
lAko je pokrov od vinila postavljen na područje otvaranja zračnog jastuka
za koljena, svakako ga uklonite.
lNemojte koristiti dodatnu opremu koja pokriva dijelove na kojima se otva-
raju bočni zračni jastuci. Takvi predmeti bi mogli omesti otvaranje bočnih
zračnih jastuka, onesposobiti sustav ili izazvati slučajno otvaranje bočnih
zračnih jastuka, što bi moglo dovesti do pogibije ili teških ozljeda.
lNemojte ništa pričvršćivati na vrata, vje-
trobran, bočne prozore, prednji, središ-
nji niti stražnji stup, uzdužni nosač
krova niti rukohvat. (Osim naljepnice s
ograničenjem brzine str. 639)
lVozila bez sustava ulaska i pokretanja
bez ključa: Nemojte na ključ vozila pri-
čvršćivati teške, oštre niti tvrde predme-
te, kao što su ključevi i slično. Takav
predmet bi mogao ograničiti napuhava-
nje zračnog jastuka za koljena ili bi ga
zračni jastuk mogao odbaciti prema vo-
začu što bi bilo opasno.
Page 54 of 734

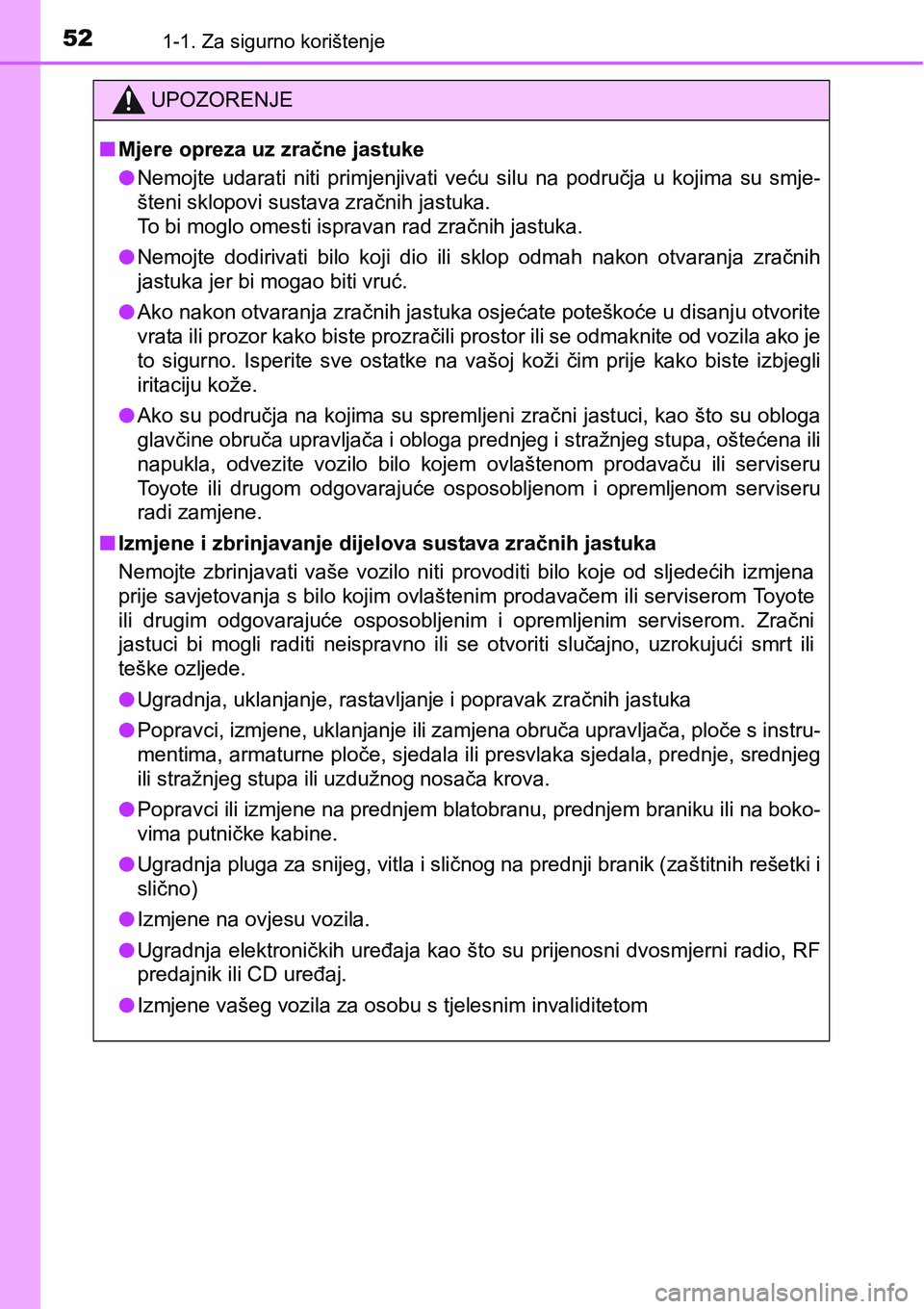

521-1. Za sigurno korištenje
UPOZORENJE
nMjere opreza uz zračne jastuke
lNemojte udarati niti primjenjivati veću silu na područja u kojima su smje-
šteni sklopovi sustava zračnih jastuka.
To bi moglo omesti ispravan rad zračnih jastuka.
lNemojte dodirivati bilo koji dio ili sklop odmah nakon otvaranja zračnih
jastuka jer bi mogao biti vruć.
lAko nakon otvaranja zračnih jastuka osjećate poteškoće u disanju otvorite
vrata ili prozor kako biste prozračili prostor ili se odmaknite od vozila ako je
to sigurno. Isperite sve ostatke na vašoj koži čim prije kako biste izbjegli
iritaciju kože.
lAko su područja na kojima su spremljeni zračni jastuci, kao što su obloga
glavčine obruča upravljača i obloga prednjeg i stražnjeg stupa, oštećena ili
napukla, odvezite vozilo bilo kojem ovlaštenom prodavaču ili serviseru
Toyote ili drugom odgovarajuće osposobljenom i opremljenom serviseru
radi zamjene.
nIzmjene i zbrinjavanje dijelova sustava zračnih jastuka
Nemojte zbrinjavati vaše vozilo niti provoditi bilo koje od sljedećih izmjena
prije savjetovanja s bilo kojim ovlaštenim prodavačem ili serviserom Toyote
ili drugim odgovarajuće osposobljenim i opremljenim serviserom. Zračni
jastuci bi mogli raditi neispravno ili se otvoriti slučajno, uzrokujući smrt ili
teške ozljede.
lUgradnja, uklanjanje, rastavljanje i popravak zračnih jastuka
lPopravci, izmjene, uklanjanje ili zamjena obruča upravljača, ploče s instru-
mentima, armaturne ploče, sjedala ili presvlaka sjedala, prednje, srednjeg
ili stražnjeg stupa ili uzdužnog nosača krova.
lPopravci ili izmjene na prednjem blatobranu, prednjem braniku ili na boko-
vima putničke kabine.
lUgradnja pluga za snijeg, vitla i sličnog na prednji branik (zaštitnih rešetki i
slično)
lIzmjene na ovjesu vozila.
lUgradnja elektroničkih uređaja kao što su prijenosni dvosmjerni radio, RF
predajnik ili CD uređaj.
l<002c005d0050004d00480051004800030059004400e30048004a000300590052005d004c004f00440003005d00440003005200560052004500580003005600030057004d0048004f004800560051004c00500003004c005100590044004f004c0047004c00
570048005700520050[

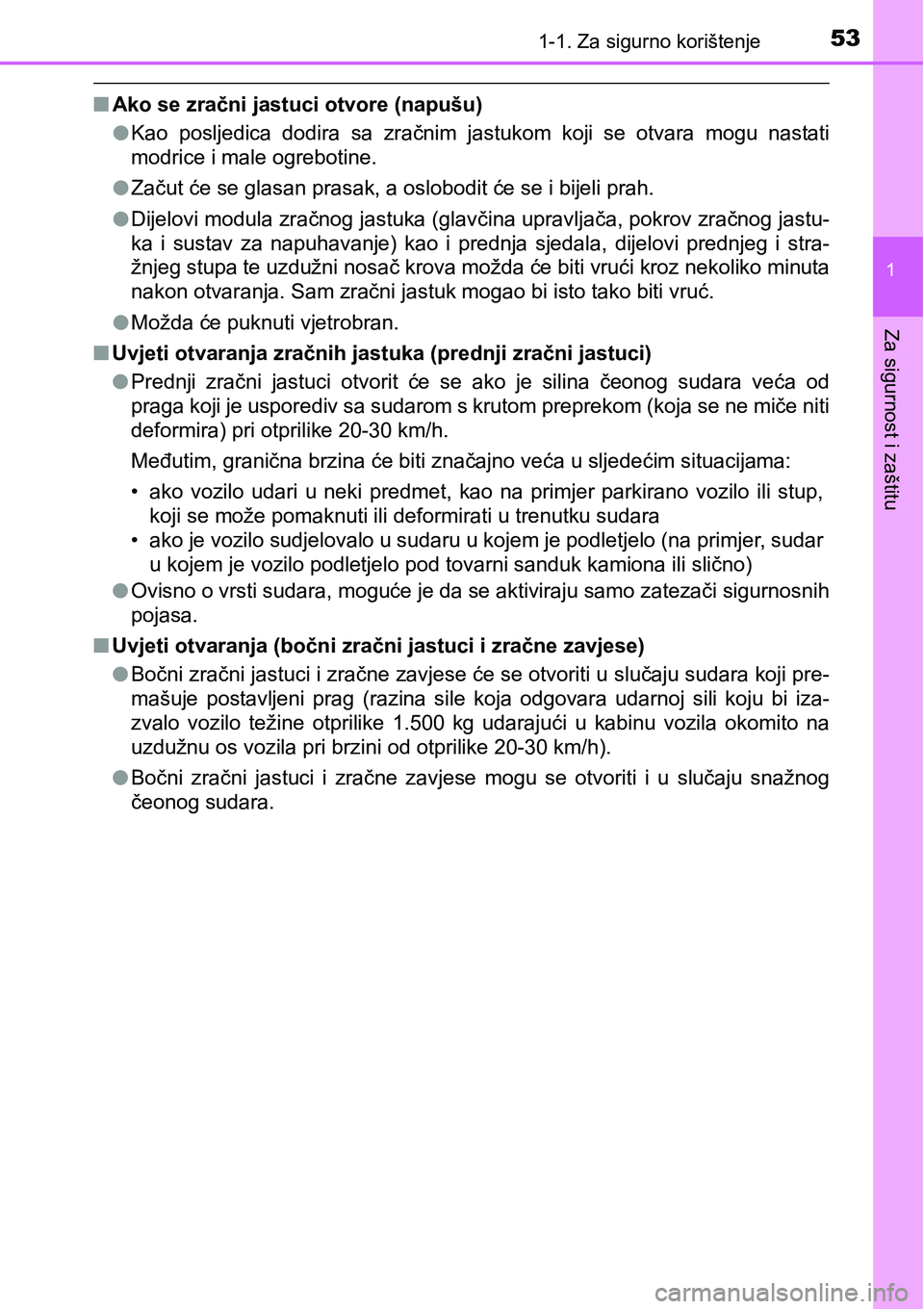

Page 55 of 734
531-1. Za sigurno korištenje
1
Za sigurnost i zaštitu
nAko se zračni jastuci otvore (napušu)
lKao posljedica dodira sa zračnim jastukom koji se otvara mogu nastati
modrice i male ogrebotine.
l<003d004400fe00580057000300fc00480003005600480003004a004f0044005600440051000300530055004400560044004e000f00030044000300520056004f0052004500520047004c0057000300fc00480003005600480003004c00030045004c004d00
48004f004c0003005300550044004b0011[
lDijelovi modula zračnog jastuka (glavčina upravljača, pokrov zračnog jastu-
ka i sustav za napuhavanje) kao i prednja sjedala, dijelovi prednjeg i stra-
žnjeg stupa te uzdužni nosač krova možda će biti vrući kroz nekoliko minuta
nakon otvaranja. Sam zračni jastuk mogao bi isto tako biti vruć.
lMožda će puknuti vjetrobran.
nUvjeti otvaranja zračnih jastuka (prednji zračni jastuci)
lPrednji zračni jastuci otvorit će se ako je silina čeonog sudara veća od
praga koji je usporediv sa sudarom s krutom preprekom (koja se ne miče niti
deformira) pri otprilike 20-30 km/h.
<0030004800ff00580057004c0050000f0003004a005500440051004c00fe00510044000300450055005d004c00510044000300fc004800030045004c0057004c0003005d0051004400fe0044004d0051005200030059004800fc0044000300580003005600
4f004d00480047004800fc004c005000030056004c00570058[acijama:
• ako vozilo udari u neki predmet, kao na primjer parkirano vozilo ili stup,
<004e0052004d004c00030056004800030050005200e5004800030053005200500044004e005100580057004c0003004c004f004c0003004700480049005200550050004c005500440057004c000300580003005700550048005100580057004e0058000300
5600580047004400550044[
• ako je vozilo sudjelovalo u sudaru u kojem je podletjelo (na primjer, sudar
u kojem je vozilo podletjelo pod tovarni sanduk kamiona ili slično)
lOvisno o vrsti sudara, moguće je da se aktiviraju samo zatezači sigurnosnih
pojasa.
nUvjeti otvaranja (bočni zračni jastuci i zračne zavjese)
lBočni zračni jastuci i zračne zavjese će se otvoriti u slučaju sudara koji pre-
mašuje postavljeni prag (razina sile koja odgovara udarnoj sili koju bi iza-
zvalo vozilo težine otprilike 1.500 kg udarajući u kabinu vozila okomito na
<0058005d0047005800e500510058000300520056000300590052005d004c004f0044000300530055004c000300450055005d004c0051004c00030052004700030052005700530055004c004f004c004e00480003001500130010001600130003004e005000
12004b000c0011[
lBočni zračni jastuci i zračne zavjese mogu se otvoriti i u slučaju snažnog
čeonog sudara.

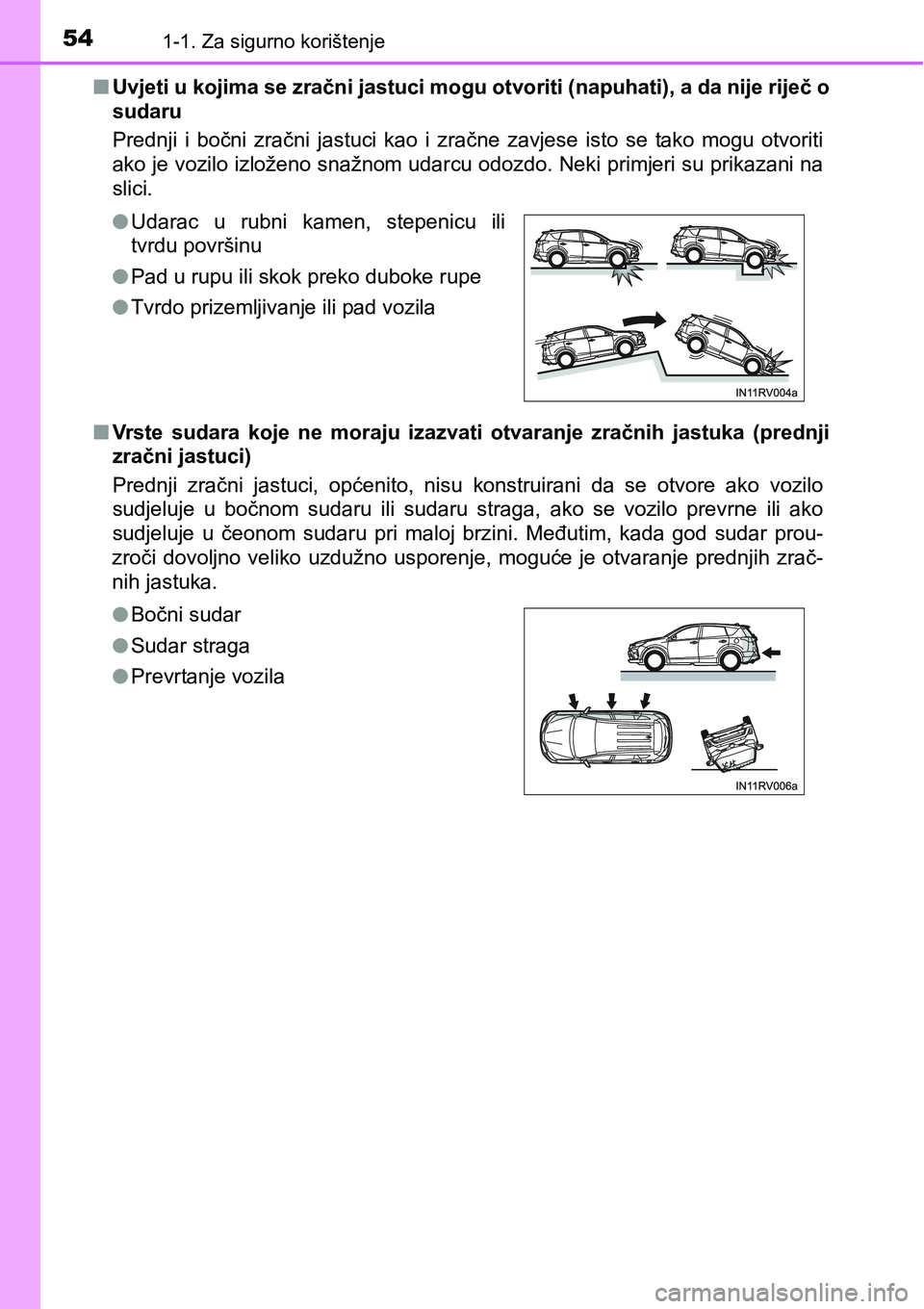

Page 56 of 734
541-1. Za sigurno korištenje
nUvjeti u kojima se zračni jastuci mogu otvoriti (napuhati), a da nije riječ o
sudaru
Prednji i bočni zračni jastuci kao i zračne zavjese isto se tako mogu otvoriti
ako je vozilo izloženo snažnom udarcu odozdo. Neki primjeri su prikazani na
slici.
nVrste sudara koje ne moraju izazvati otvaranje zračnih jastuka (prednji
zračni jastuci)
Prednji zračni jastuci, općenito, nisu konstruirani da se otvore ako vozilo
sudjeluje u bočnom sudaru ili sudaru straga, ako se vozilo prevrne ili ako
sudjeluje u čeonom sudaru pri maloj brzini. Međutim, kada god sudar prou-
zroči dovoljno veliko uzdužno usporenje, moguće je otvaranje prednjih zrač-
nih jastuka. lUdarac u rubni kamen, stepenicu ili
tvrdu površinu
lPad u rupu ili skok preko duboke rupe
lTvrdo prizemljivanje ili pad vozila
lBočni sudar
lSudar straga
lPrevrtanje vozila

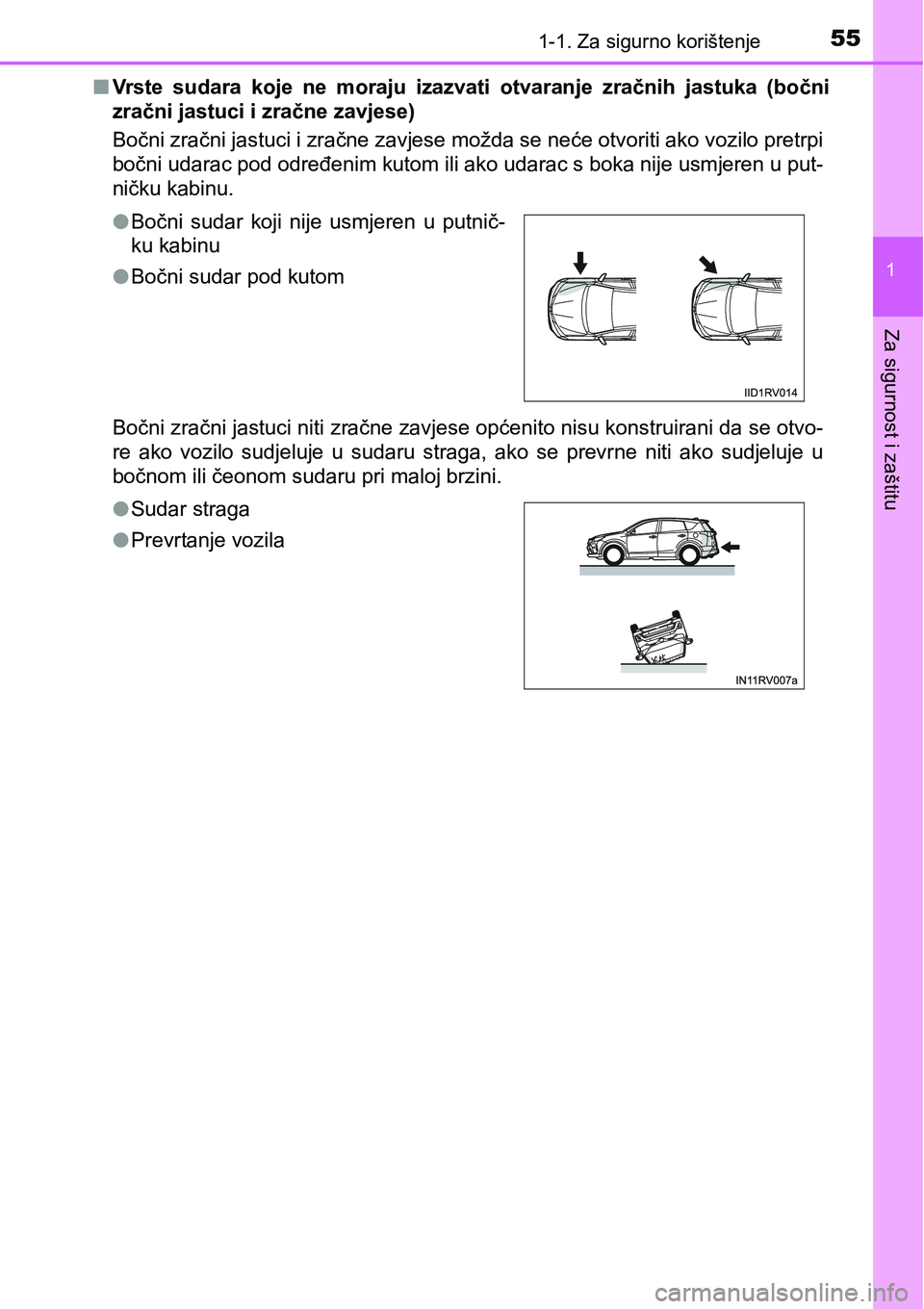

Page 57 of 734
551-1. Za sigurno korištenje
1
Za sigurnost i zaštitu
nVrste sudara koje ne moraju izazvati otvaranje zračnih jastuka (bočni
zračni jastuci i zračne zavjese)
Bočni zračni jastuci i zračne zavjese možda se neće otvoriti ako vozilo pretrpi
bočni udarac pod određenim kutom ili ako udarac s boka nije usmjeren u put-
ničku kabinu.
Bočni zračni jastuci niti zračne zavjese općenito nisu konstruirani da se otvo-
re ako vozilo sudjeluje u sudaru straga, ako se prevrne niti ako sudjeluje u
bočnom ili čeonom sudaru pri maloj brzini. lBočni sudar koji nije usmjeren u putnič-
ku kabinu
lBočni sudar pod kutom
lSudar straga
lPrevrtanje vozila

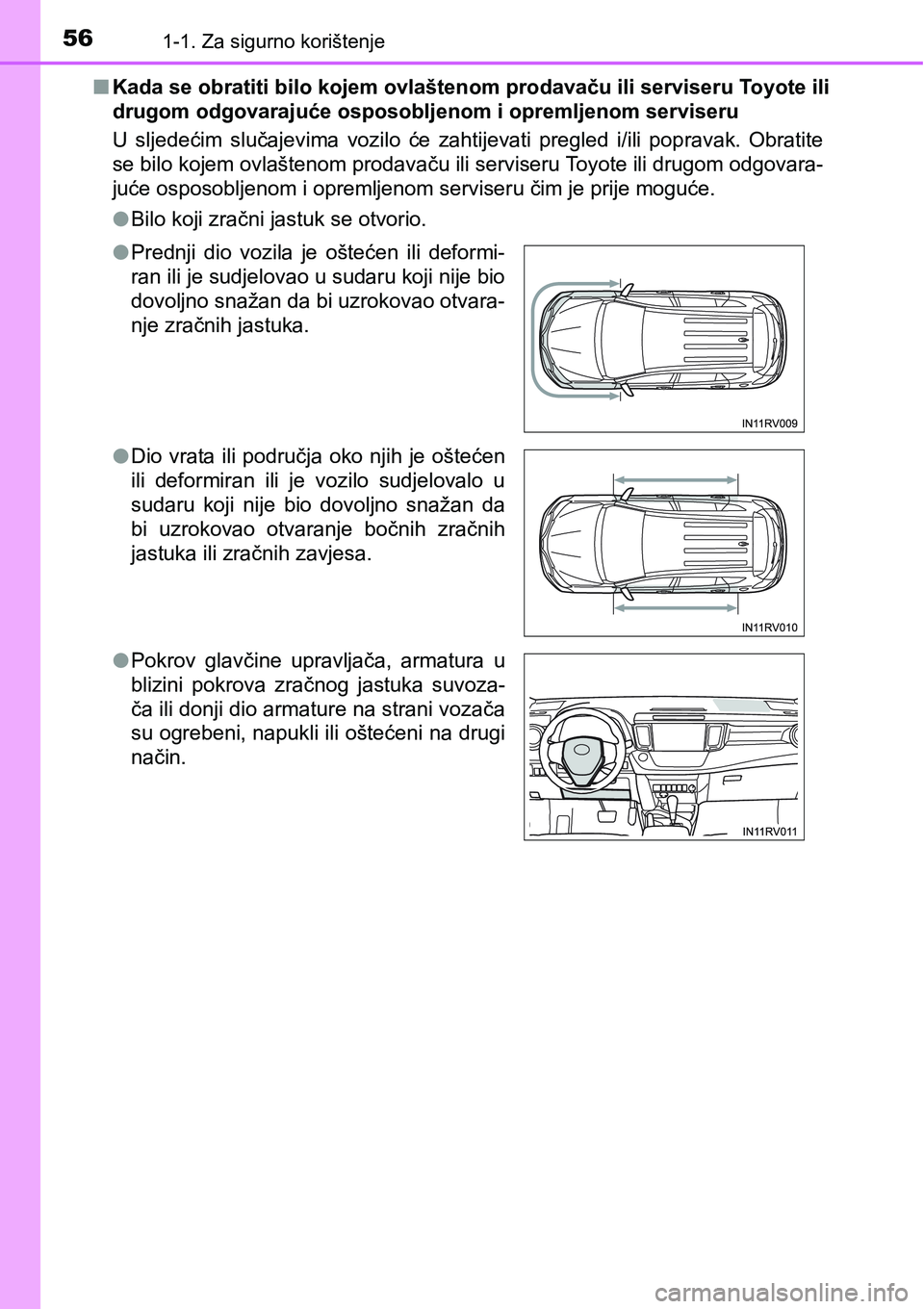

Page 58 of 734
561-1. Za sigurno korištenje
nKada se obratiti bilo kojem ovlaštenom prodavaču ili serviseru To y o t e i l i
drugom odgovarajuće osposobljenom i opremljenom serviseru
U sljedećim slučajevima vozilo će zahtijevati pregled i/ili popravak. Obratite
se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom odgovara-
juće osposobljenom i opremljenom serviseru čim je prije moguće.
lBilo koji zračni jastuk se otvorio.
lPrednji dio vozila je oštećen ili deformi-
ran ili je sudjelovao u sudaru koji nije bio
dovoljno snažan da bi uzrokovao otvara-
nje zračnih jastuka.
lDio vrata ili područja oko njih je oštećen
ili deformiran ili je vozilo sudjelovalo u
sudaru koji nije bio dovoljno snažan da
bi uzrokovao otvaranje bočnih zračnih
jastuka ili zračnih zavjesa.
lPokrov glavčine upravljača, armatura u
blizini pokrova zračnog jastuka suvoza-
ča ili donji dio armature na strani vozača
su ogrebeni, napukli ili oštećeni na drugi
način.

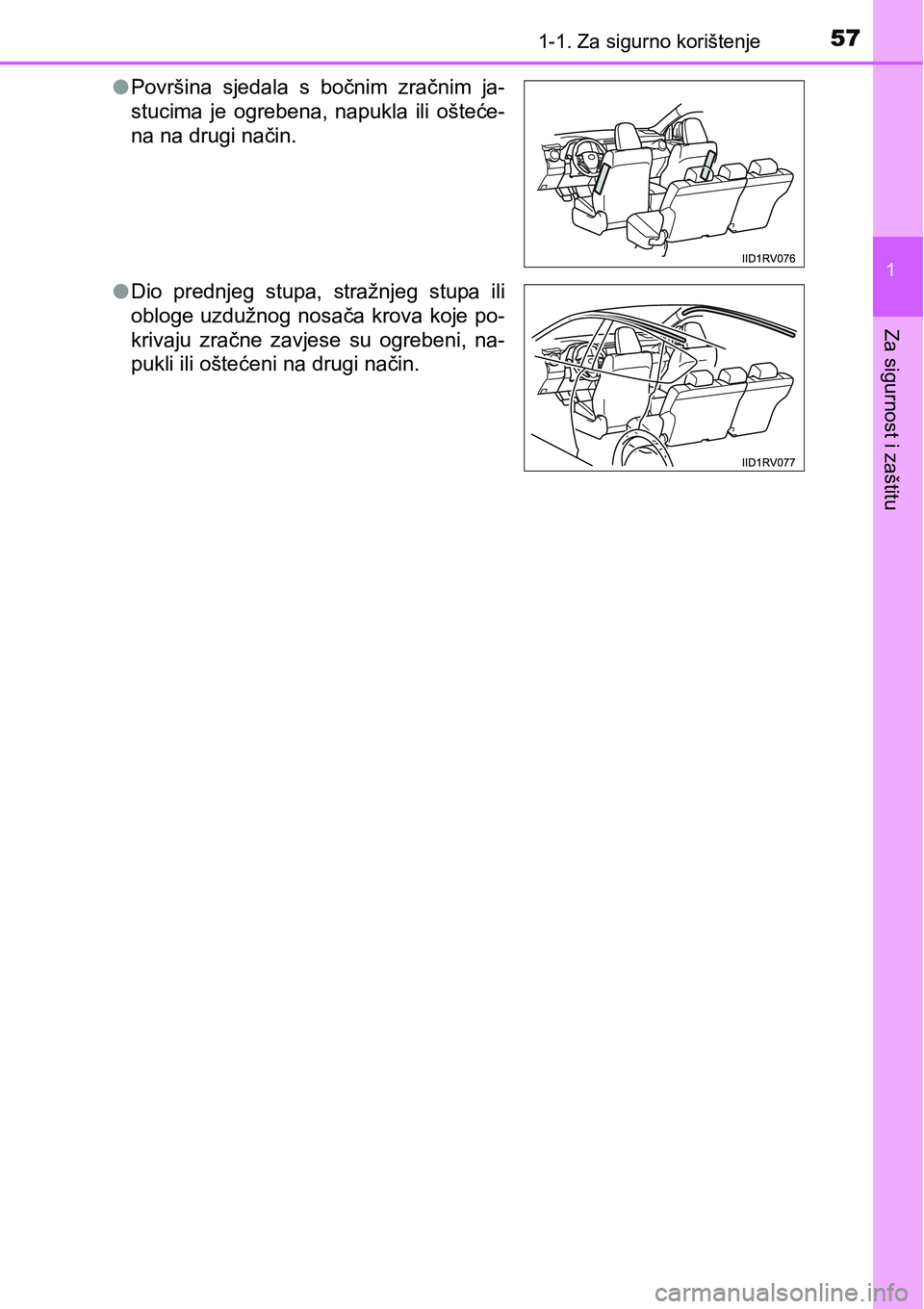

Page 59 of 734
571-1. Za sigurno korištenje
1
Za sigurnost i zaštitu
lPovršina sjedala s bočnim zračnim ja-
stucima je ogrebena, napukla ili ošteće-
na na drugi način.
lDio prednjeg stupa, stražnjeg stupa ili
obloge uzdužnog nosača krova koje po-
krivaju zračne zavjese su ogrebeni, na-
pukli ili oštećeni na drugi način.
Page 60 of 734

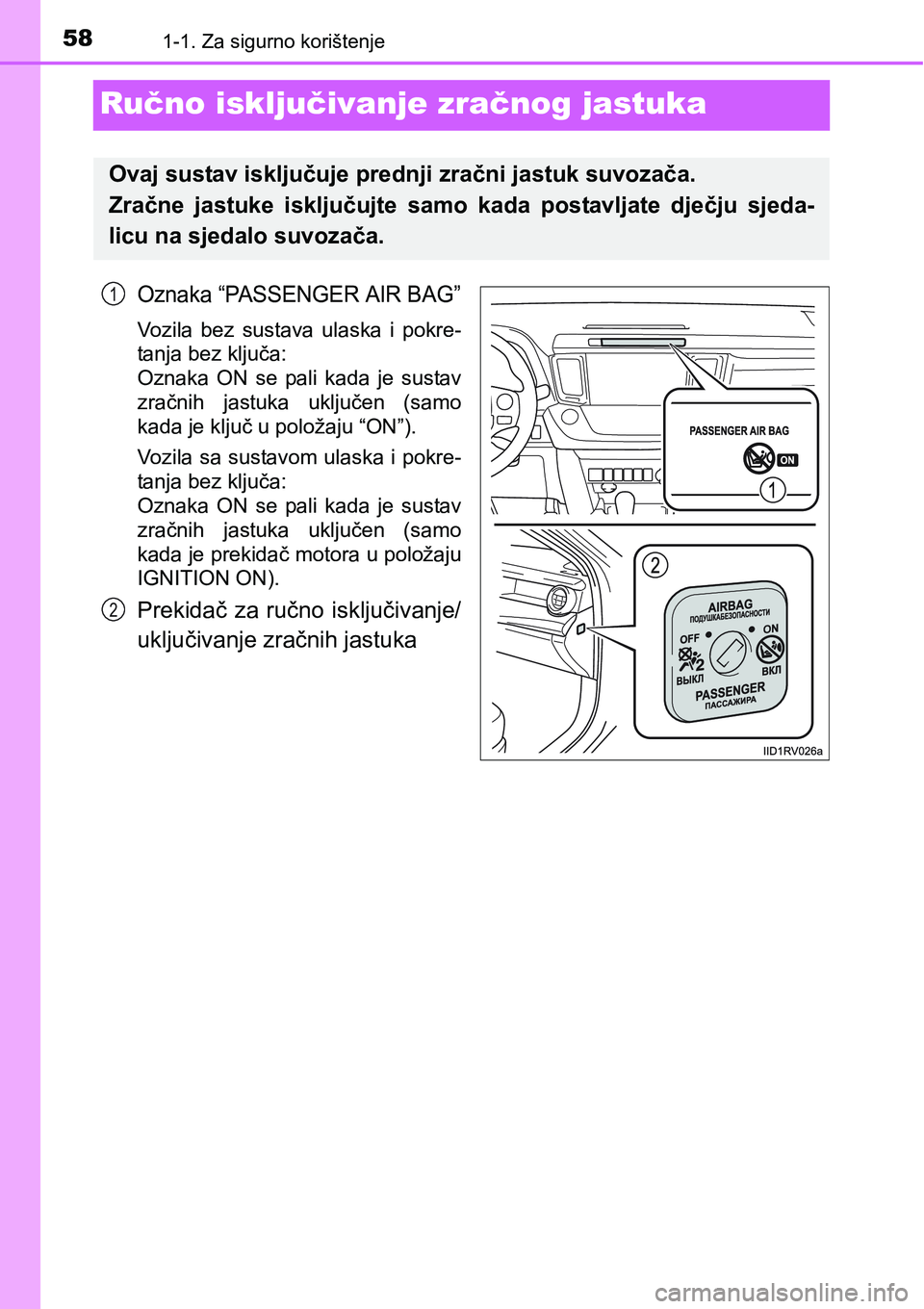

581-1. Za sigurno korištenje
Ručno isključivanje zračnog jastuka
Oznaka “PASSENGER AIR BAG”
Vozila bez sustava ulaska i pokre-
tanja bez ključa:
Oznaka ON se pali kada je sustav
zračnih jastuka uključen (samo
kada je ključ u položaju “ON”).
Vozila sa sustavom ulaska i pokre-
tanja bez ključa:
Oznaka ON se pali kada je sustav
zračnih jastuka uključen (samo
kada je prekidač motora u položaju
IGNITION ON).
Prekidač za ručno isključivanje/
uključivanje zračnih jastuka
Ovaj sustav isključuje prednji zračni jastuk suvozača.
Zračne jastuke isključujte samo kada postavljate dječju sjeda-
licu na sjedalo suvozača.
1
2
