TOYOTA RAV4 2016 Betriebsanleitungen (in German)

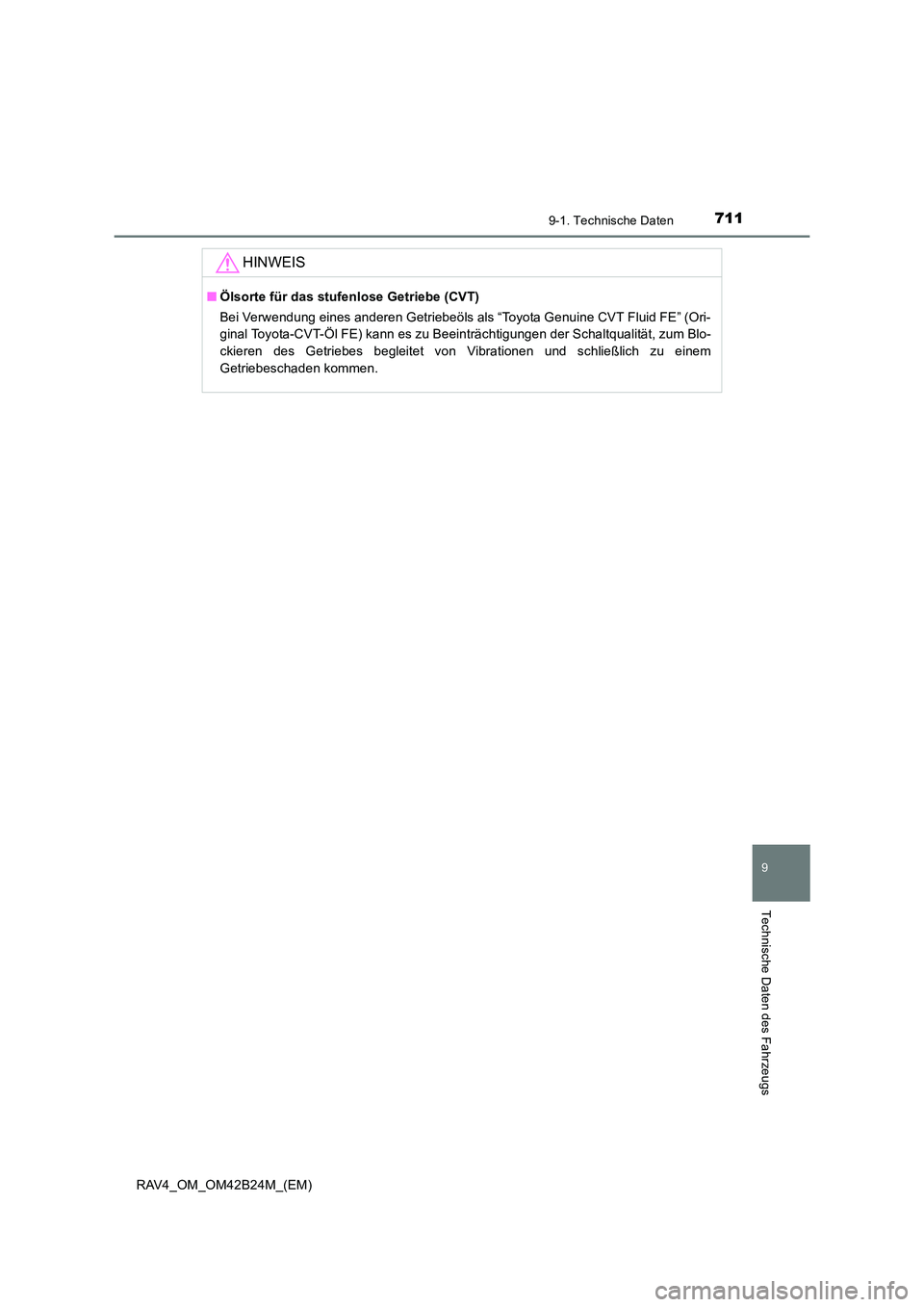

7119-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
HINWEIS
■Ölsorte für das stufenlose Getriebe (CVT)
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine CVT Fluid FE” (Ori-
ginal Toyota-CVT-Öl FE) kann es zu Beeinträchtigungen der Schaltqualität, zum Blo-
ckieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

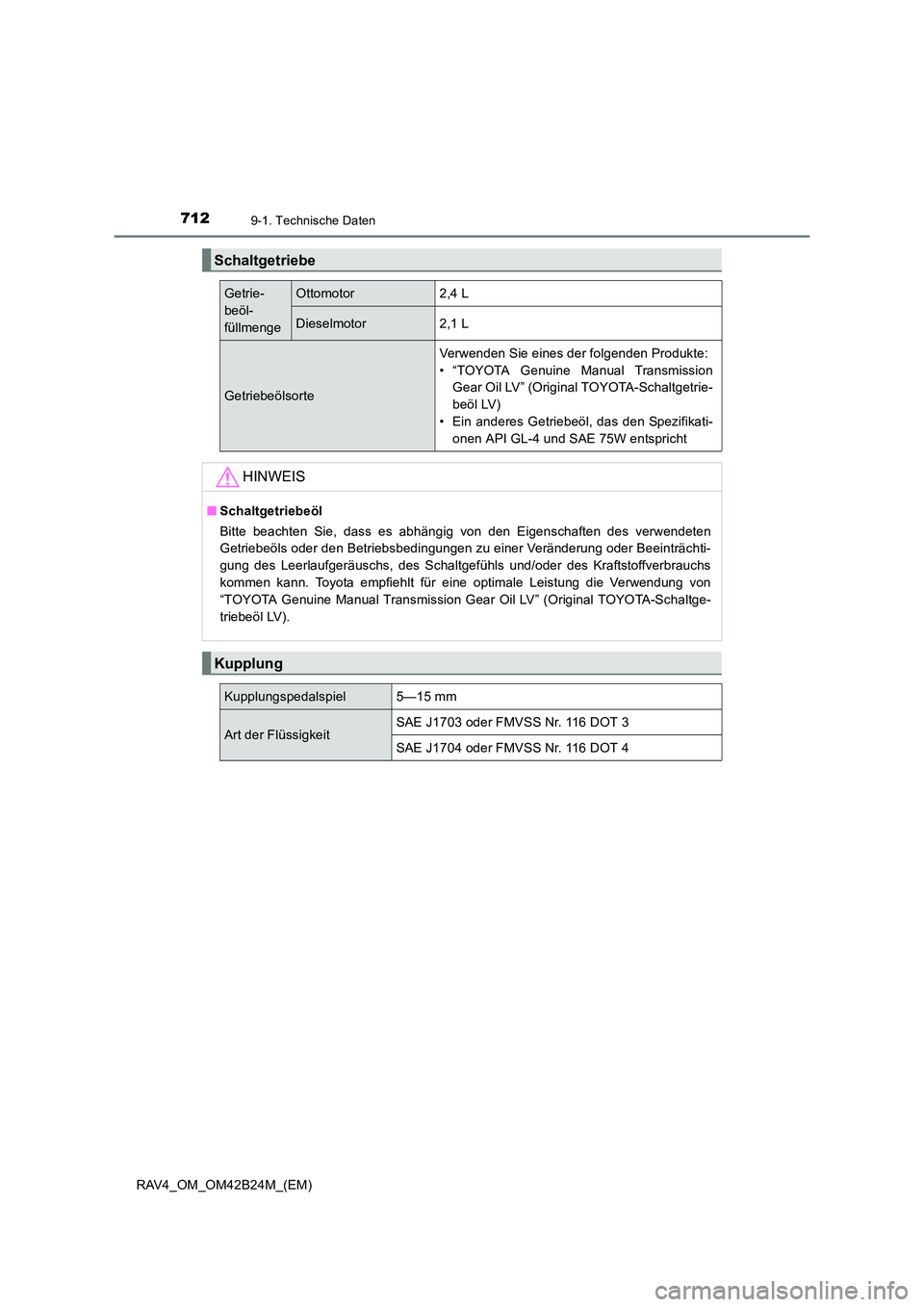

7129-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
Schaltgetriebe
Getrie-
beöl-
füllmengeOttomotor2,4 L
Dieselmotor2,1 L
Getriebeölsorte
Verwenden Sie eines der folgenden Produkte:
• “TOYOTA Genuine Manual TransmissionGear Oil LV” (Original TOYOTA-Schaltgetrie-
beöl LV)
• Ein anderes Getriebeöl, das den Spezifikati- onen API GL-4 und SAE 75W entspricht
HINWEIS
■ Schaltgetriebeöl
Bitte beachten Sie, dass es abhängig von den Eigenschaften des verwendeten
Getriebeöls oder den Betriebsbedingungen zu einer Veränderung oder Beeinträchti-
gung des Leerlaufgeräuschs, des Schaltgefühls und/oder des Kraftstoffverbrauchs
kommen kann. Toyota empfiehlt für eine optimale Leistung die Verwendung von
“TOYOTA Genuine Manual Transmission Gear Oil LV” (Original TOYOTA-Schaltge-
triebeöl LV).
Kupplung
Kupplungspedalspiel5—15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4

7139-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
Ihr Toyota-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) gefüllt.
Verwenden Sie das von Toyota empfohlene “Toyota Genuine Differential Gear Oil”
(Original Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender
Qualität, das den oben genannten Spezifikationen entspricht. Weitere Informationen
erhalten Sie bei allen Toyota-Vertragshändlern bzw. Vertragswerkstätten oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt.
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 490 N (50 kp) bei lau-fendem Motor
*2: Feststellbremshebelweg beim Anziehen mit einer Kraft von 200 N (20 kp).

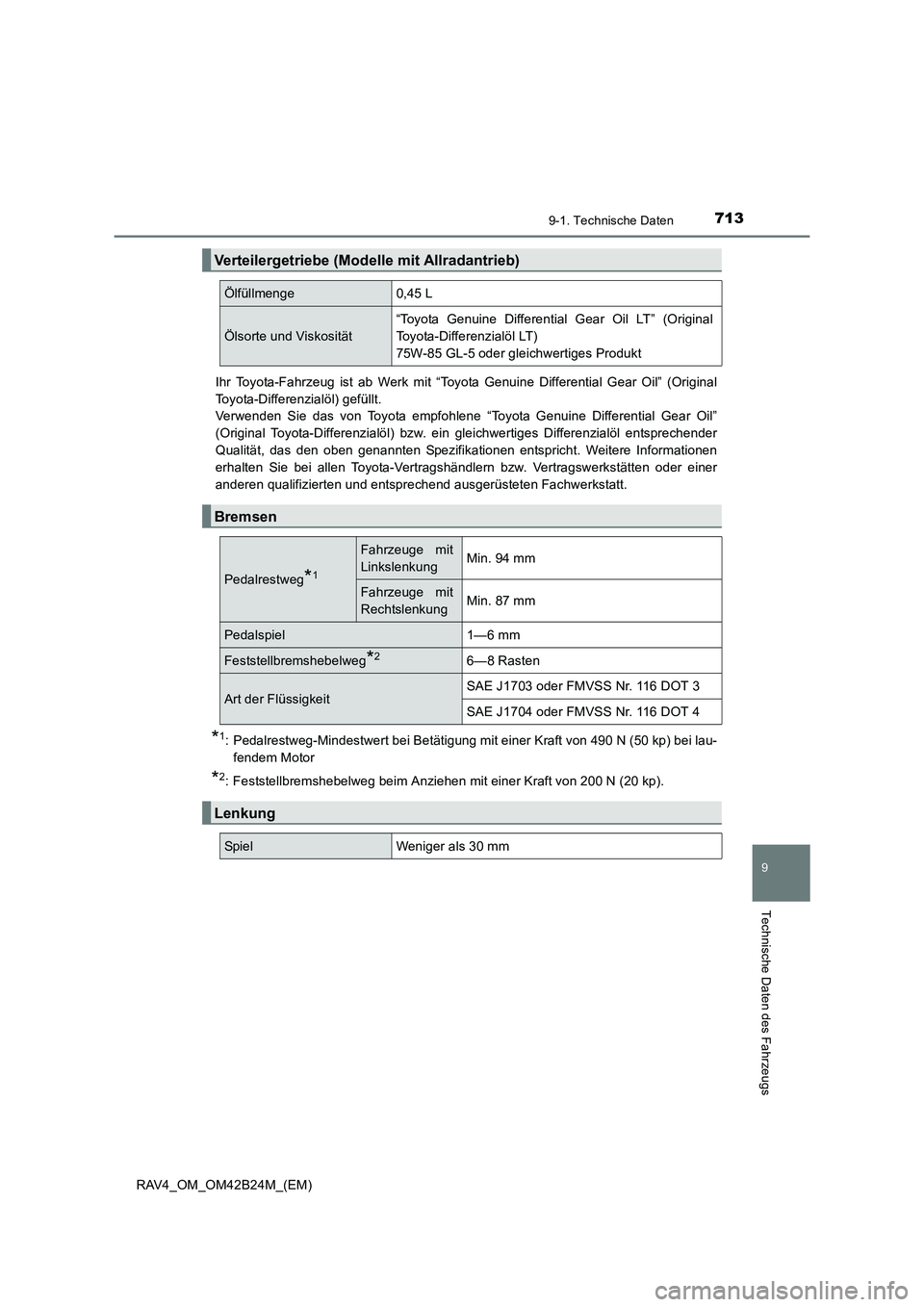

Verteilergetriebe (Modelle mit Allradantrieb)
Ölfüllmenge0,45 L
Ölsorte und Viskosität
“Toyota Genuine Differential Gear Oil LT” (Original
Toyota-Differenzialöl LT)
75W-85 GL-5 oder gleichwertiges Produkt
Bremsen
Pedalrestweg*1
Fahrzeuge mit
LinkslenkungMin. 94 mm
Fahrzeuge mit
RechtslenkungMin. 87 mm
Pedalspiel1—6 mm
Feststellbremshebelweg*26—8 Rasten
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
Spie lWeniger als 30 mm

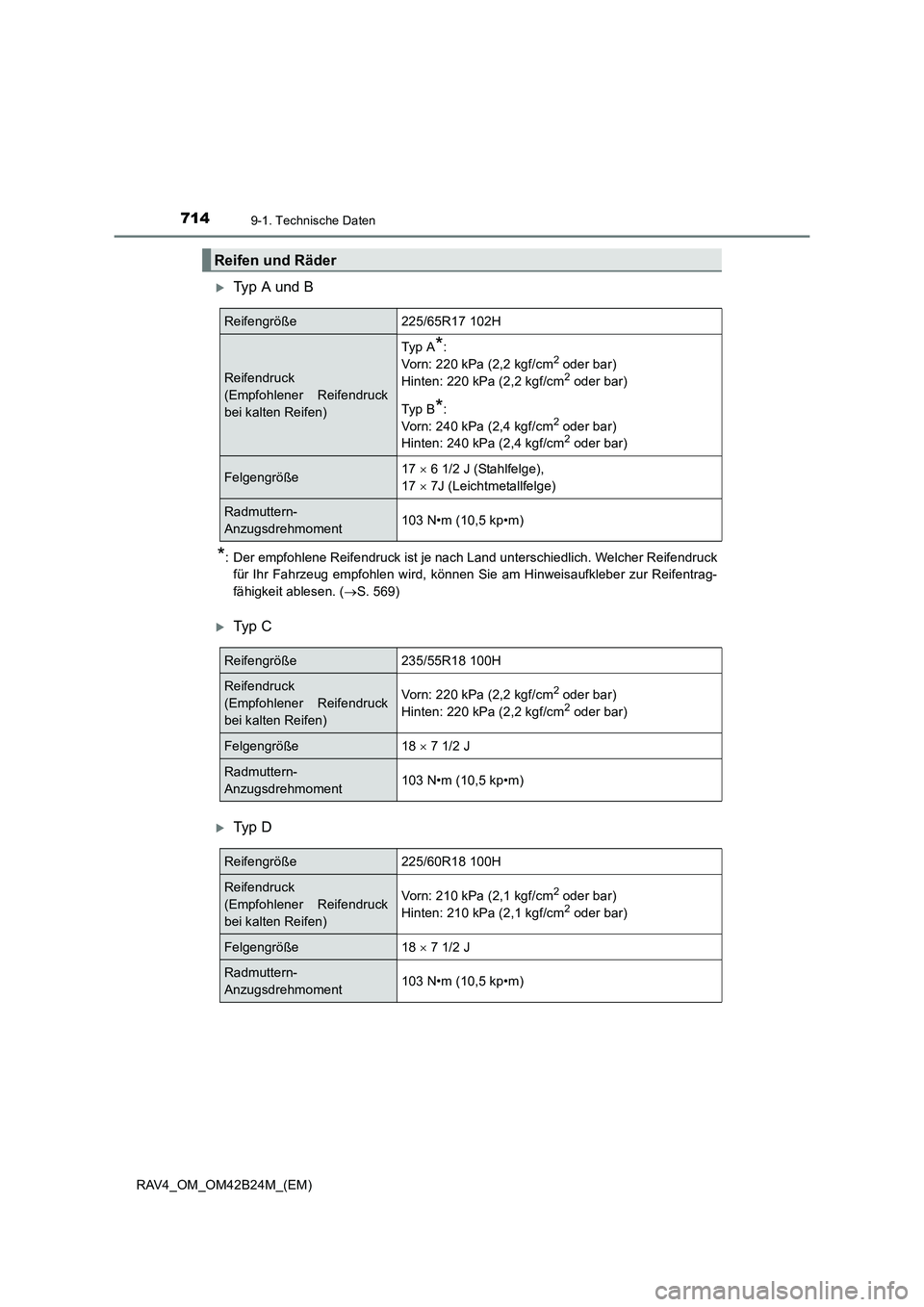

7149-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
XTyp A und B
*: Der empfohlene Reifendruck ist je nach Land unterschiedlich. Welcher Reifendruckfür Ihr Fahrzeug empfohlen wird, können Sie am Hinweisaufkleber zur Reifentrag-
fähigkeit ablesen. ( →S. 569)
XTy p C
XTy p D
Reifen und Räder
Reifengröße225/65R17 102H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
Ty p A*:
Vorn: 220 kPa (2,2 kgf/cm2 oder bar)
Hinten: 220 kPa (2,2 kgf/cm2 oder bar)
Ty p B
*:
Vorn: 240 kPa (2,4 kgf/cm2 oder bar)
Hinten: 240 kPa (2,4 kgf/cm2 oder bar)
Felgengröße17 × 6 1/2 J (Stahlfelge),
17 × 7J (Leichtmetallfelge)
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße235/55R18 100H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vorn: 220 kPa (2,2 kgf/cm2 oder bar)
Hinten: 220 kPa (2,2 kgf/cm2 oder bar)
Felgengröße18 × 7 1/2 J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße225/60R18 100H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vorn: 210 kPa (2,1 kgf/cm2 oder bar)
Hinten: 210 kPa (2,1 kgf/cm2 oder bar)
Felgengröße18 × 7 1/2 J
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)

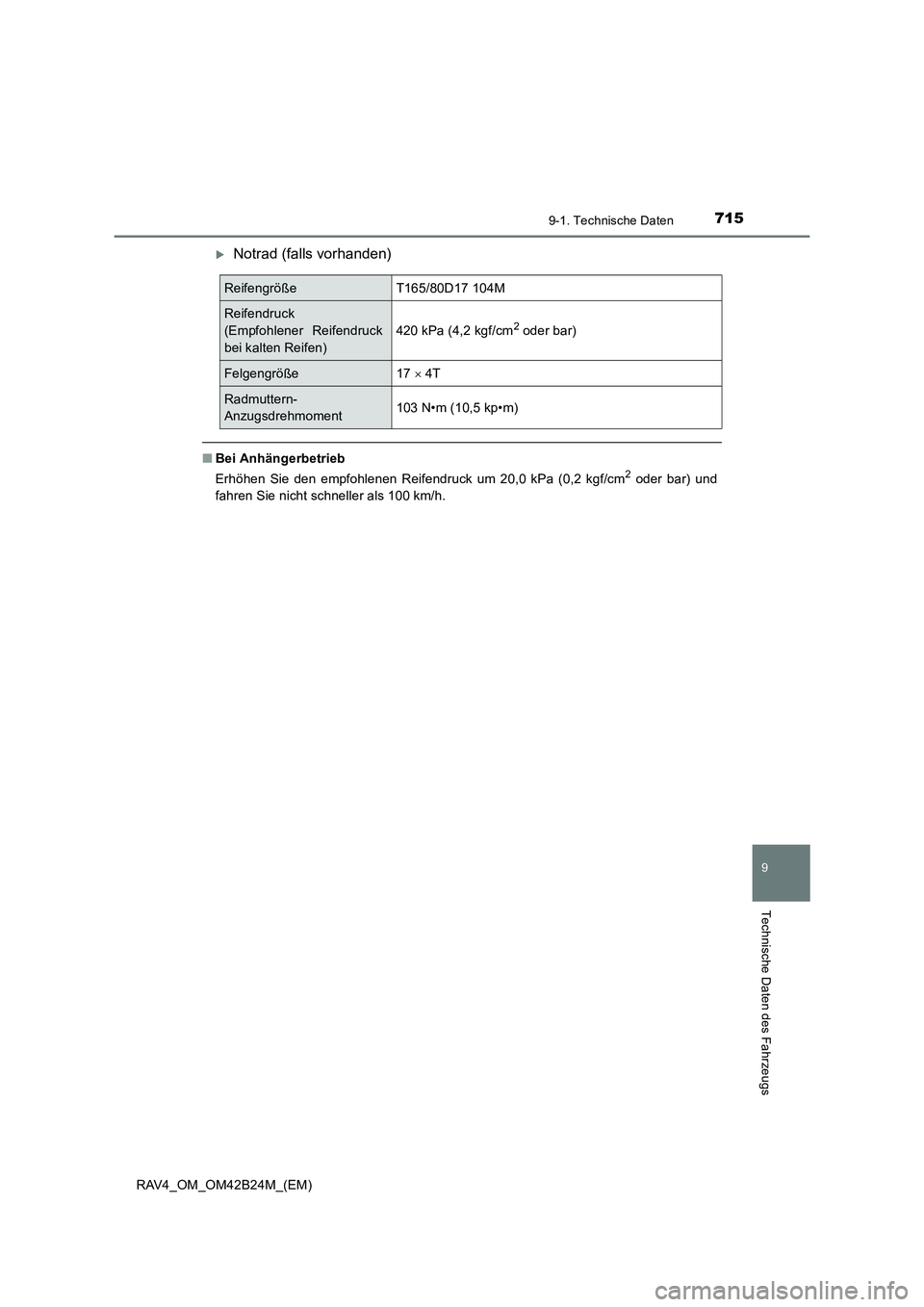

7159-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
XNotrad (falls vorhanden)
■Bei Anhängerbetrieb
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
ReifengrößeT165/80D17 104M
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Felgengröße17 × 4T
Radmuttern-
Anzugsdrehmoment103 N•m (10,5 kp•m)

7169-1. Technische Daten
RAV4_OM_OM42B24M_(EM)

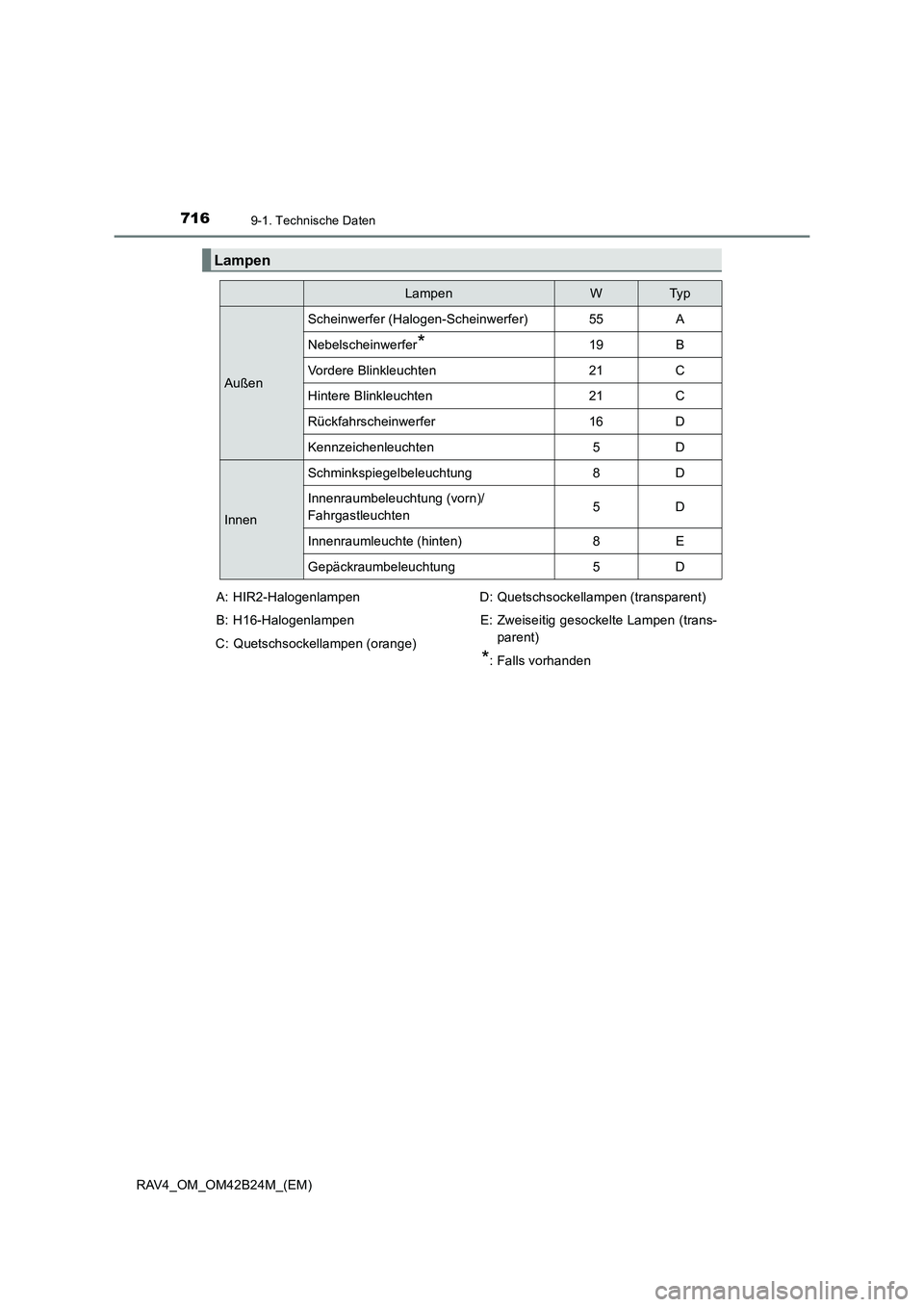

Lampen
LampenWTy p
Außen
Scheinwerfer (Halogen-Scheinwerfer)55A
Nebelscheinwerfer*19B
Vordere Blinkleuchten21C
Hintere Blinkleuchten21C
Rückfahrscheinwerfer16D
Kennzeichenleuchten5D
Innen
Schminkspiegelbeleuchtung8D
Innenraumbeleuchtung (vorn)/
Fahrgastleuchten5D
Innenraumleuchte (hinten)8E
Gepäckraumbeleuchtung5D
A: HIR2-Halogenlampen
B: H16-Halogenlampen
C: Quetschsockellampen (orange) D: Quetschsockellampen (transparent)
E: Zweiseitig gesockelte Lampen (trans- parent)
*: Falls vorhanden

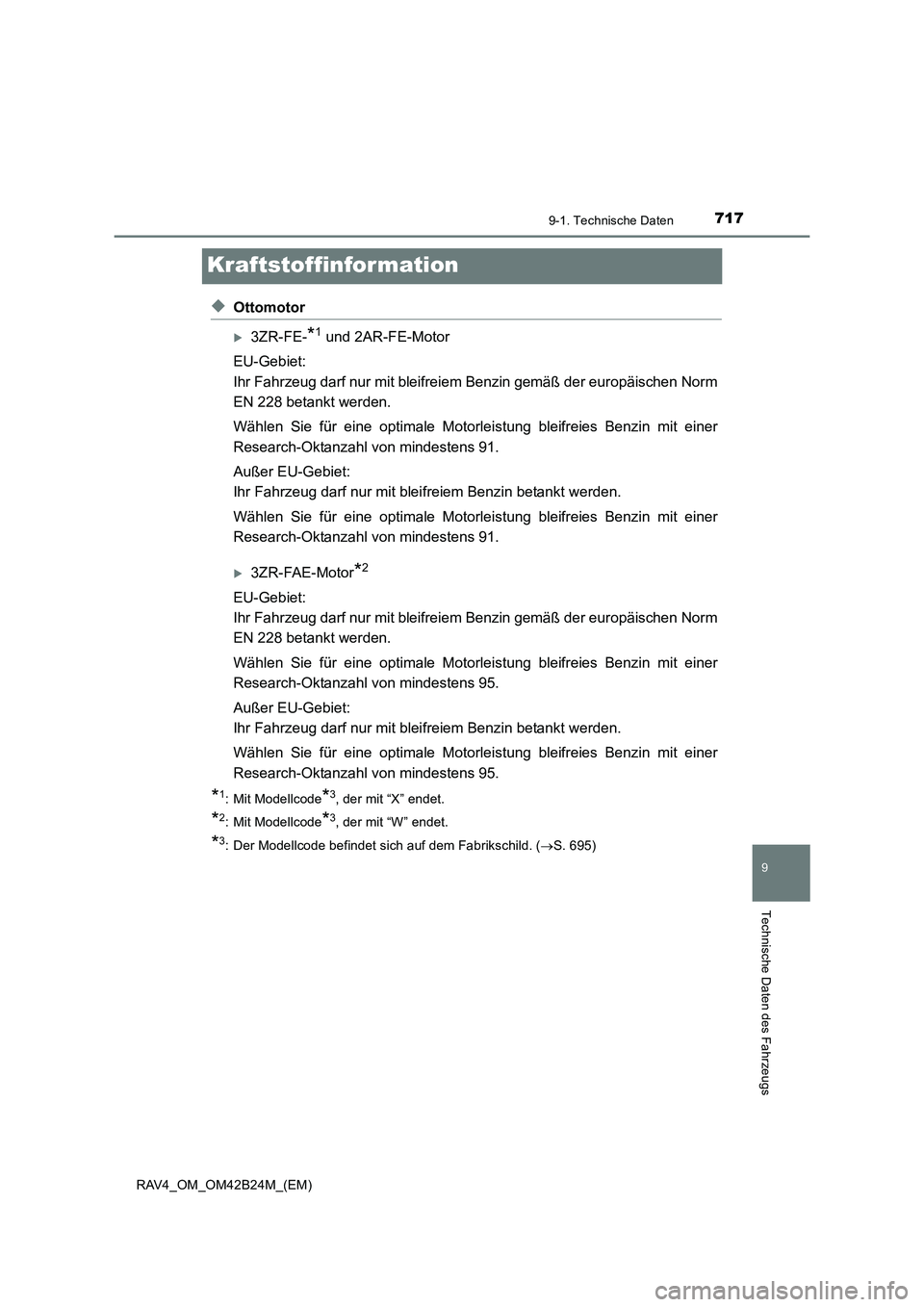

7179-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
Kraftstoffinformation
◆Ottomotor
X3ZR-FE-*1 und 2AR-FE-Motor
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleifreiem Benzin gemäß der europäischen Norm
EN 228 betankt werden.
Wählen Sie für eine optimale Motorlei stung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 91.
Außer EU-Gebiet:
Ihr Fahrzeug darf nur mit blei freiem Benzin betankt werden.
Wählen Sie für eine optimale Motorlei stung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 91.
X3ZR-FAE-Motor*2
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleifreiem Benzin gemäß der europäischen Norm
EN 228 betankt werden.
Wählen Sie für eine optimale Motorlei stung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
Außer EU-Gebiet:
Ihr Fahrzeug darf nur mit blei freiem Benzin betankt werden.
Wählen Sie für eine optimale Motorlei stung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
*1: Mit Modellcode*3, der mit “X” endet.
*2: Mit Modellcode*3, der mit “W” endet.
*3: Der Modellcode befindet sich auf dem Fabrikschild. ( →S. 695)

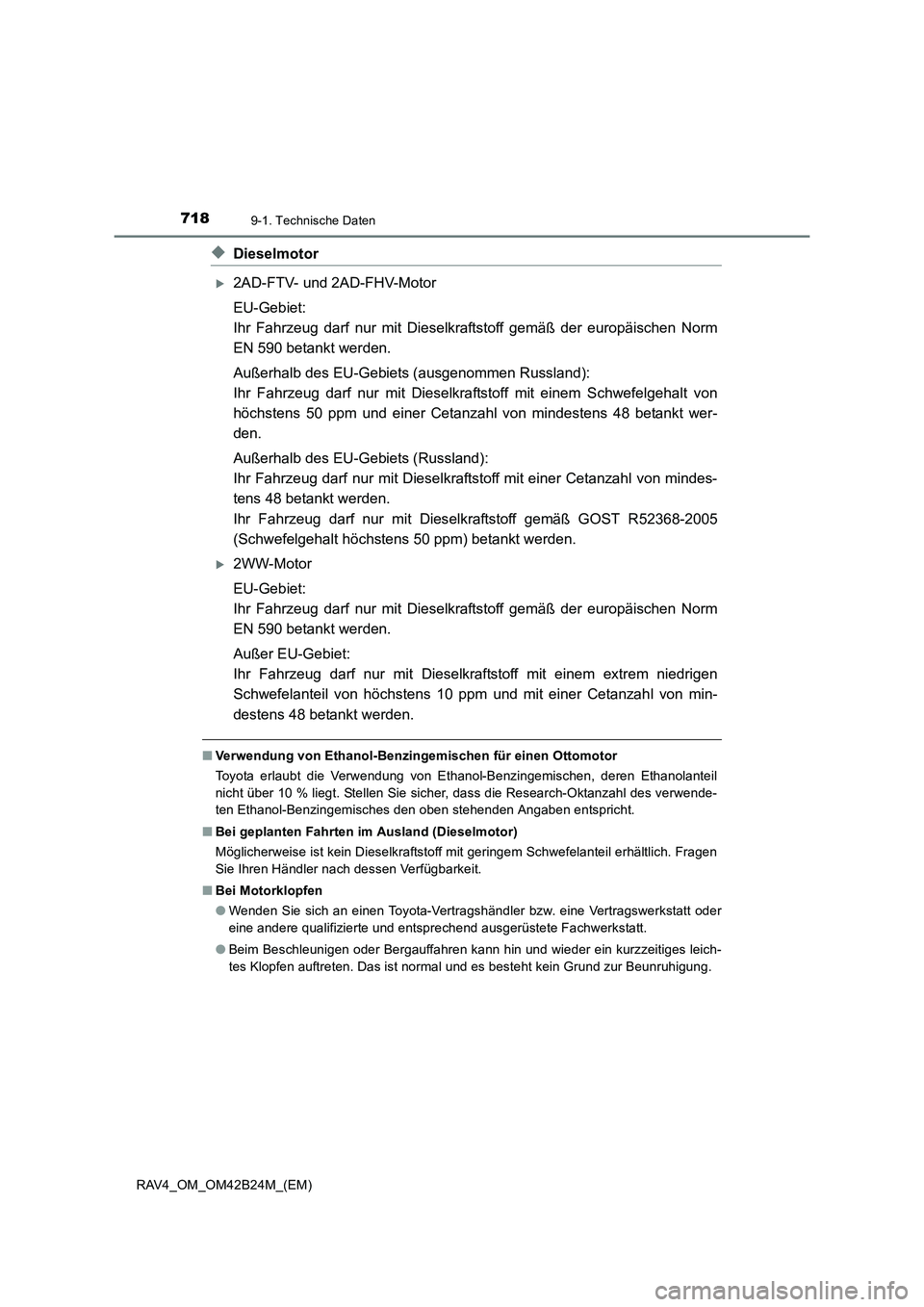

7189-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
◆Dieselmotor
X2AD-FTV- und 2AD-FHV-Motor
EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß der europäischen Norm
EN 590 betankt werden.
Außerhalb des EU-Gebiets (ausgenommen Russland):
Ihr Fahrzeug darf nur mit Dieselkra ftstoff mit einem Schwefelgehalt von
höchstens 50 ppm und einer Cetanzahl von mindestens 48 betankt wer-
den.
Außerhalb des EU-Gebiets (Russland):
Ihr Fahrzeug darf nur mit Dieselkraftstoff mit einer Cetanzahl von mindes-
tens 48 betankt werden.
Ihr Fahrzeug darf nur mit Dieselkraftstoff gemäß GOST R52368-2005
(Schwefelgehalt höchstens 50 ppm) betankt werden.
X2WW-Motor
EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkr aftstoff gemäß der europäischen Norm
EN 590 betankt werden.
Außer EU-Gebiet:
Ihr Fahrzeug darf nur mit Dieselkraf tstoff mit einem extrem niedrigen
Schwefelanteil von höchstens 10 ppm und mit einer Cetanzahl von min-
destens 48 betankt werden.
■ Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, deren Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.
■ Bei geplanten Fahrten im Ausland (Dieselmotor)
Möglicherweise ist kein Dieselkraftstoff mit geringem Schwefelanteil erhältlich. Fragen
Sie Ihren Händler nach dessen Verfügbarkeit.
■ Bei Motorklopfen
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.

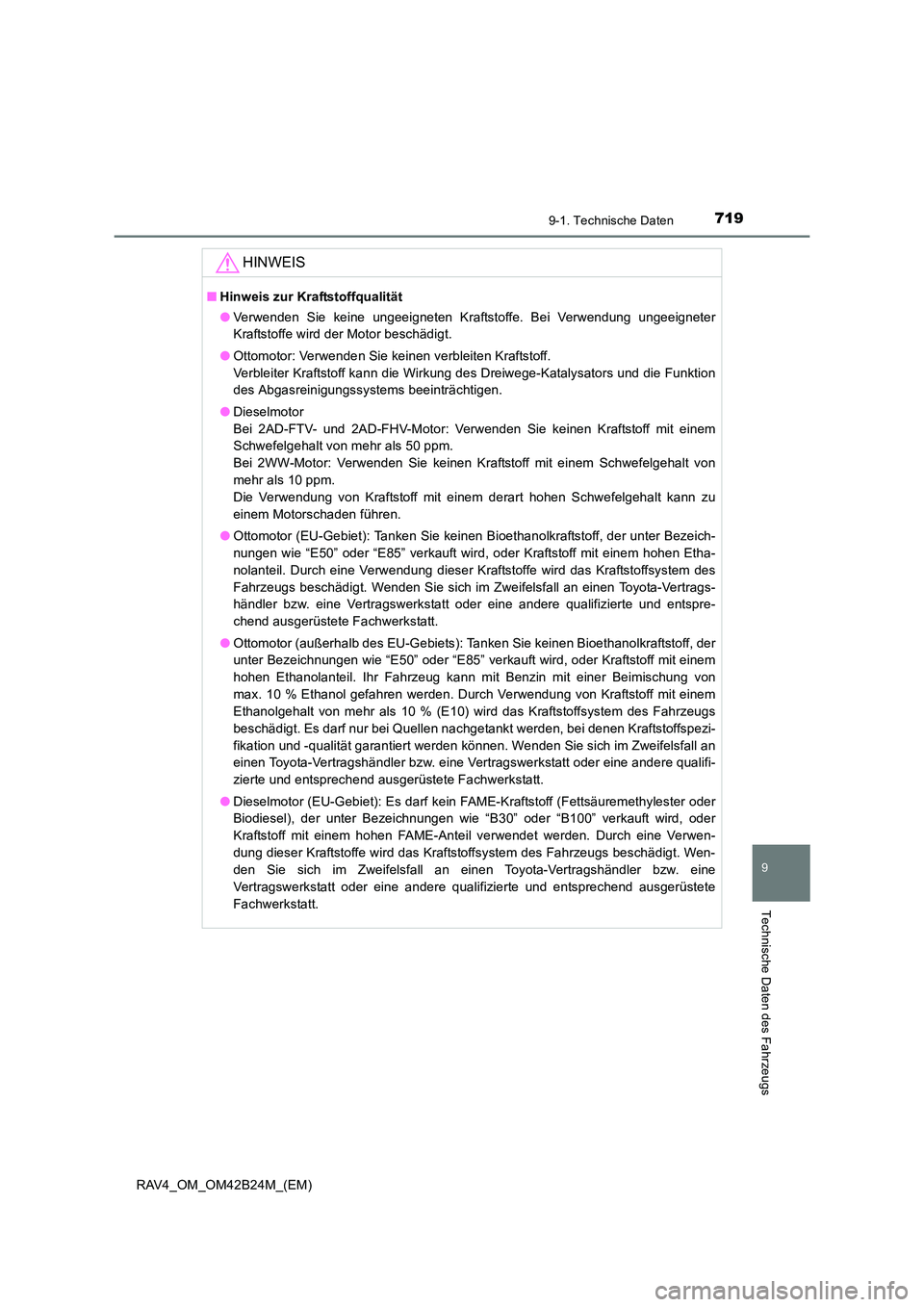

7199-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
9
Technische Daten des Fahrzeugs
HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● Ottomotor: Verwenden Sie keinen verbleiten Kraftstoff.
Verbleiter Kraftstoff kann die Wirkung des Dreiwege-Katalysators und die Funktion
des Abgasreinigungssystems beeinträchtigen.
● Dieselmotor
Bei 2AD-FTV- und 2AD-FHV-Motor: Verwenden Sie keinen Kraftstoff mit einem
Schwefelgehalt von mehr als 50 ppm.
Bei 2WW-Motor: Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von
mehr als 10 ppm.
Die Verwendung von Kraftstoff mit einem derart hohen Schwefelgehalt kann zu
einem Motorschaden führen.
● Ottomotor (EU-Gebiet): Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeich-
nungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Etha-
nolanteil. Durch eine Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entspre-
chend ausgerüstete Fachwerkstatt.
● Ottomotor (außerhalb des EU-Gebiets): Tanken Sie keinen Bioethanolkraftstoff, der
unter Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem
hohen Ethanolanteil. Ihr Fahrzeug kann mit Benzin mit einer Beimischung von
max. 10 % Ethanol gefahren werden. Durch Verwendung von Kraftstoff mit einem
Ethanolgehalt von mehr als 10 % (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraftstoffspezi-
fikation und -qualität garantiert werden können. Wenden Sie sich im Zweifelsfall an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
● Dieselmotor (EU-Gebiet): Es darf kein FAME-Kraftstoff (Fettsäuremethylester oder
Biodiesel), der unter Bezeichnungen wie “B30” oder “B100” verkauft wird, oder
Kraftstoff mit einem hohen FAME-Anteil verwendet werden. Durch eine Verwen-
dung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs beschädigt. Wen-
den Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.

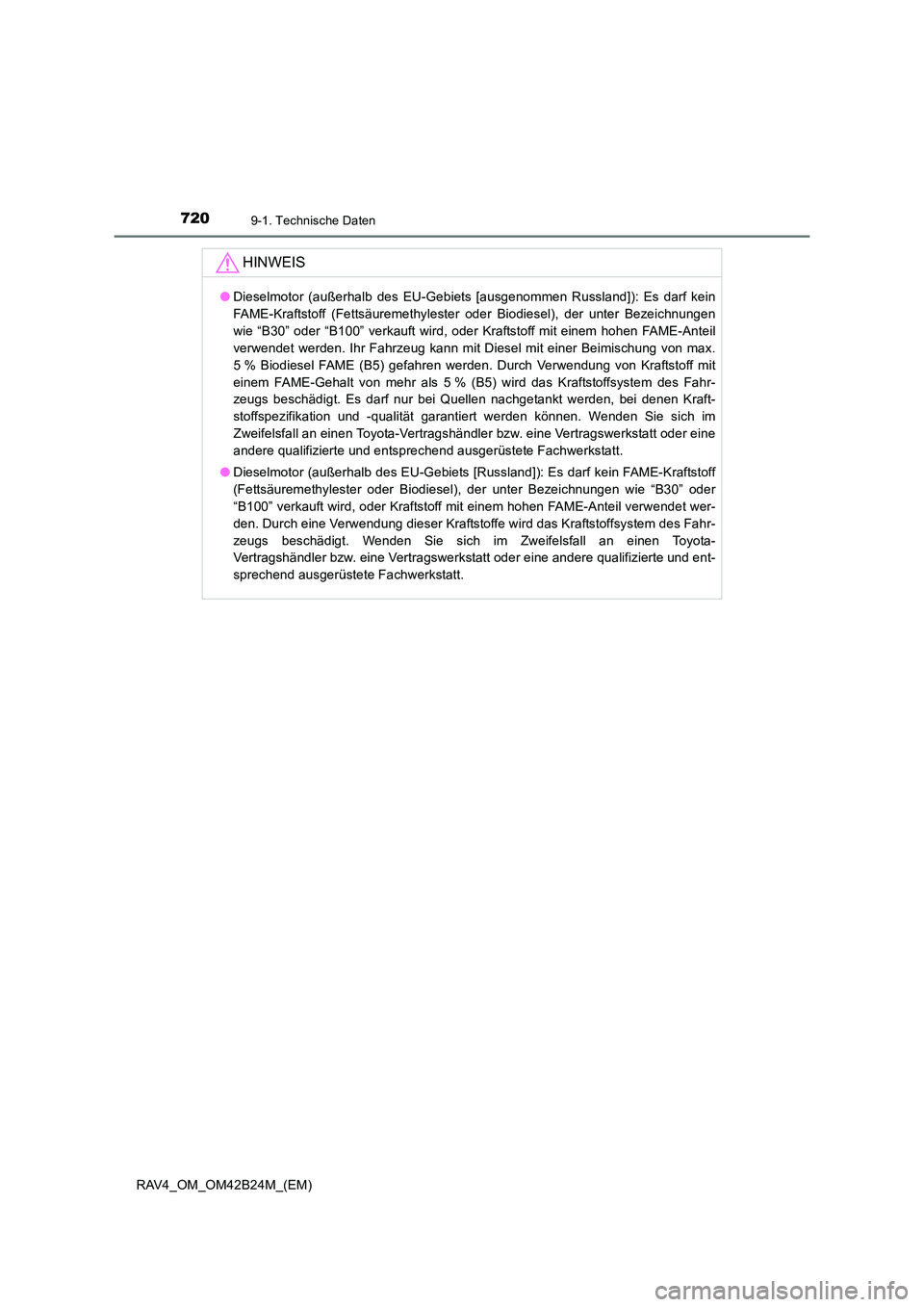

7209-1. Technische Daten
RAV4_OM_OM42B24M_(EM)
HINWEIS
●Dieselmotor (außerhalb des EU-Gebiets [ausgenommen Russland]): Es darf kein
FAME-Kraftstoff (Fettsäuremethylester oder Biodiesel), der unter Bezeichnungen
wie “B30” oder “B100” verkauft wird, oder Kraftstoff mit einem hohen FAME-Anteil
verwendet werden. Ihr Fahrzeug kann mit Diesel mit einer Beimischung von max.
5 % Biodiesel FAME (B5) gefahren werden. Durch Verwendung von Kraftstoff mit
einem FAME-Gehalt von mehr als 5 % (B5) wird das Kraftstoffsystem des Fahr-
zeugs beschädigt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraft-
stoffspezifikation und -qualität garantiert werden können. Wenden Sie sich im
Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
● Dieselmotor (außerhalb des EU-Gebiets [Russland]): Es darf kein FAME-Kraftstoff
(Fettsäuremethylester oder Biodiesel), der unter Bezeichnungen wie “B30” oder
“B100” verkauft wird, oder Kraftstoff mit einem hohen FAME-Anteil verwendet wer-
den. Durch eine Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahr-
zeugs beschädigt. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und ent-
sprechend ausgerüstete Fachwerkstatt.
