2114-1. Voor het rijden
4
Rijden
RAV4_OM_OM42A45E_(EE)■

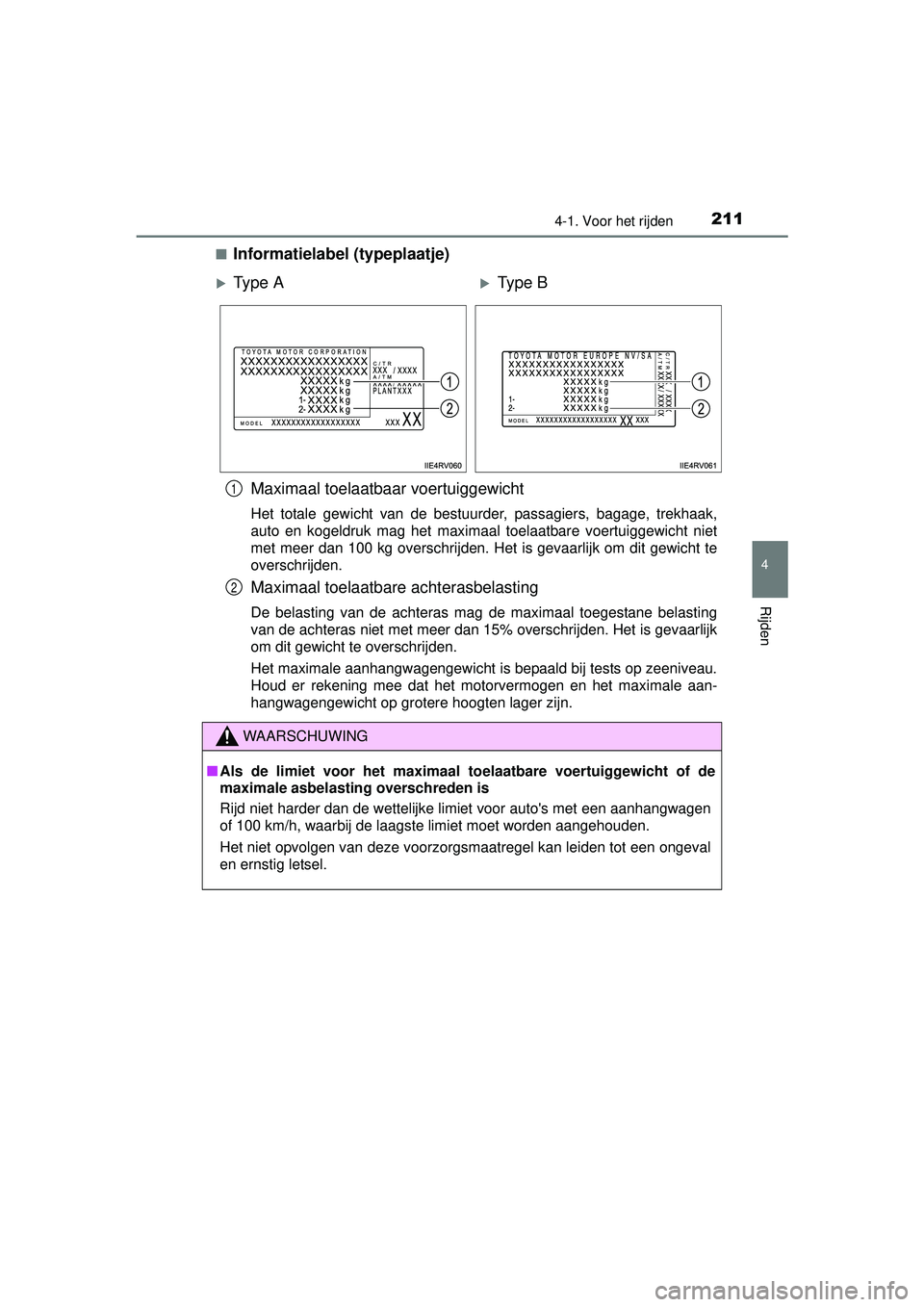

Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuiggewicht
Het totale gewicht van de bestuurder, passagiers, bagage, trekhaak,
auto en kogeldruk mag het maximaal toelaatbare voertuiggewicht niet
met meer dan 100 kg overschrijden. Het is gevaarlijk om dit gewicht te
overschrijden.
Maximaal toelaatbare achterasbelasting
De belasting van de achteras mag de maximaal toegestane belasting
van de achteras niet met meer dan 15% overschrijden. Het is gevaarlijk
om dit gewicht te overschrijden.
Het maximale aanhangwagengewicht is bepaald bij tests op zeeniveau.
Houd er rekening mee dat het motorvermogen en het maximale aan-
hangwagengewicht op grotere hoogten lager zijn.
Ty p e AType B
WAARSCHUWING
■Als de limiet voor het maximaal toelaatbare voertuiggewicht of de
maximale asbelasting overschreden is
Rijd niet harder dan de wettelijke limiet voor auto's met een aanhangwagen
of 100 km/h, waarbij de laagste limiet moet worden aangehouden.
Het niet opvolgen van deze voorzorgsmaatregel kan leiden tot een ongeval
en ernstig letsel.
1
2
RAV4_OM_OM42A45E_(EE).book Page 211 Tuesday, October 20, 2015 11:26 AM

2124-1. Voor het rijden
RAV4_OM_OM42A45E_(EE)

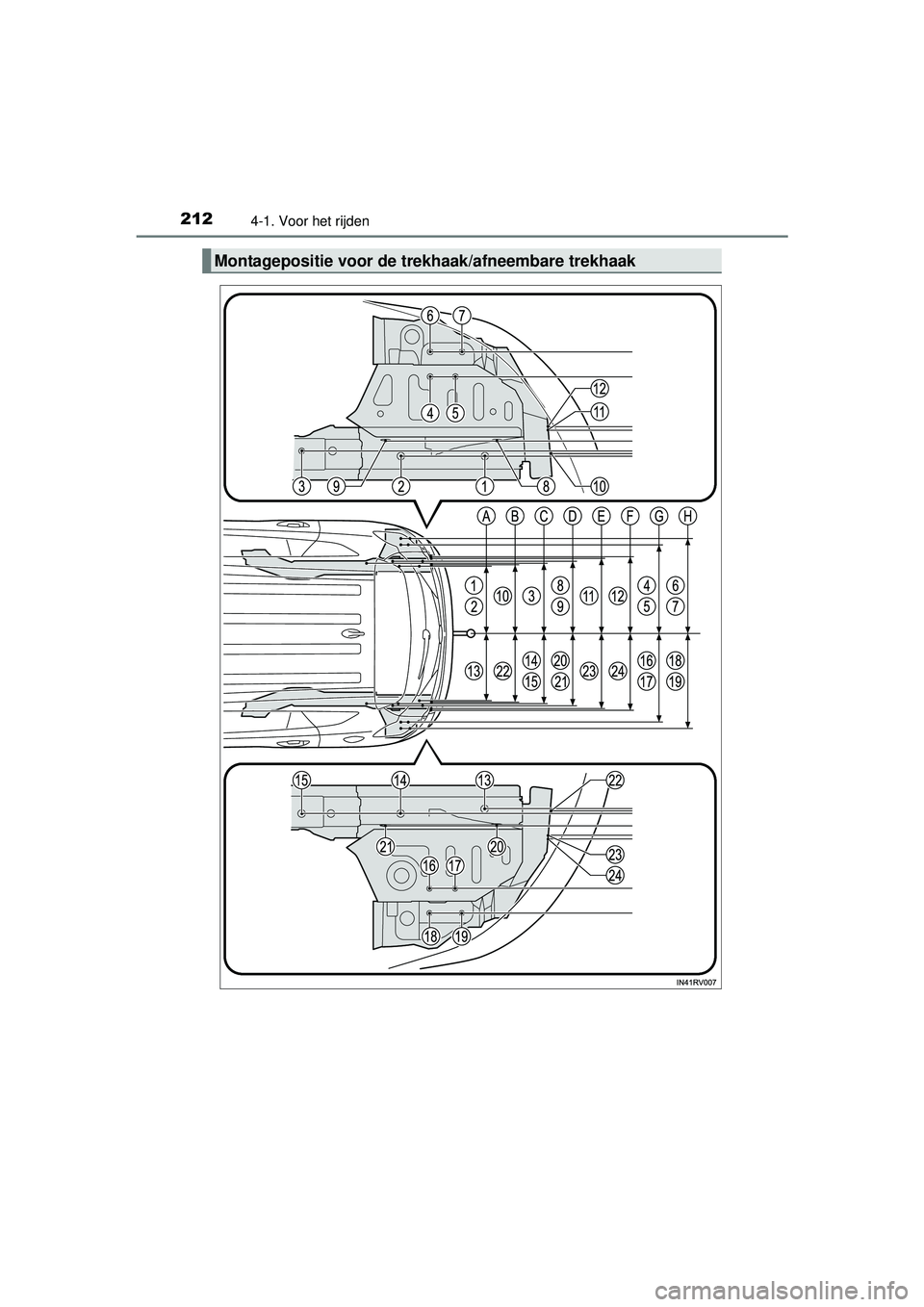

Montagepositie voor de trekhaak/afneembare trekhaak
RAV4_OM_OM42A45E_(EE).book Page 212 Tuesday, October 20, 2015 11:26 AM

2134-1. Voor het rijden
4
Rijden
RAV4_OM_OM42A45E_(EE)
RAV4_OM_OM42A45E_(EE).book Page 213 Tuesday, October 20, 2015 11:26 AM

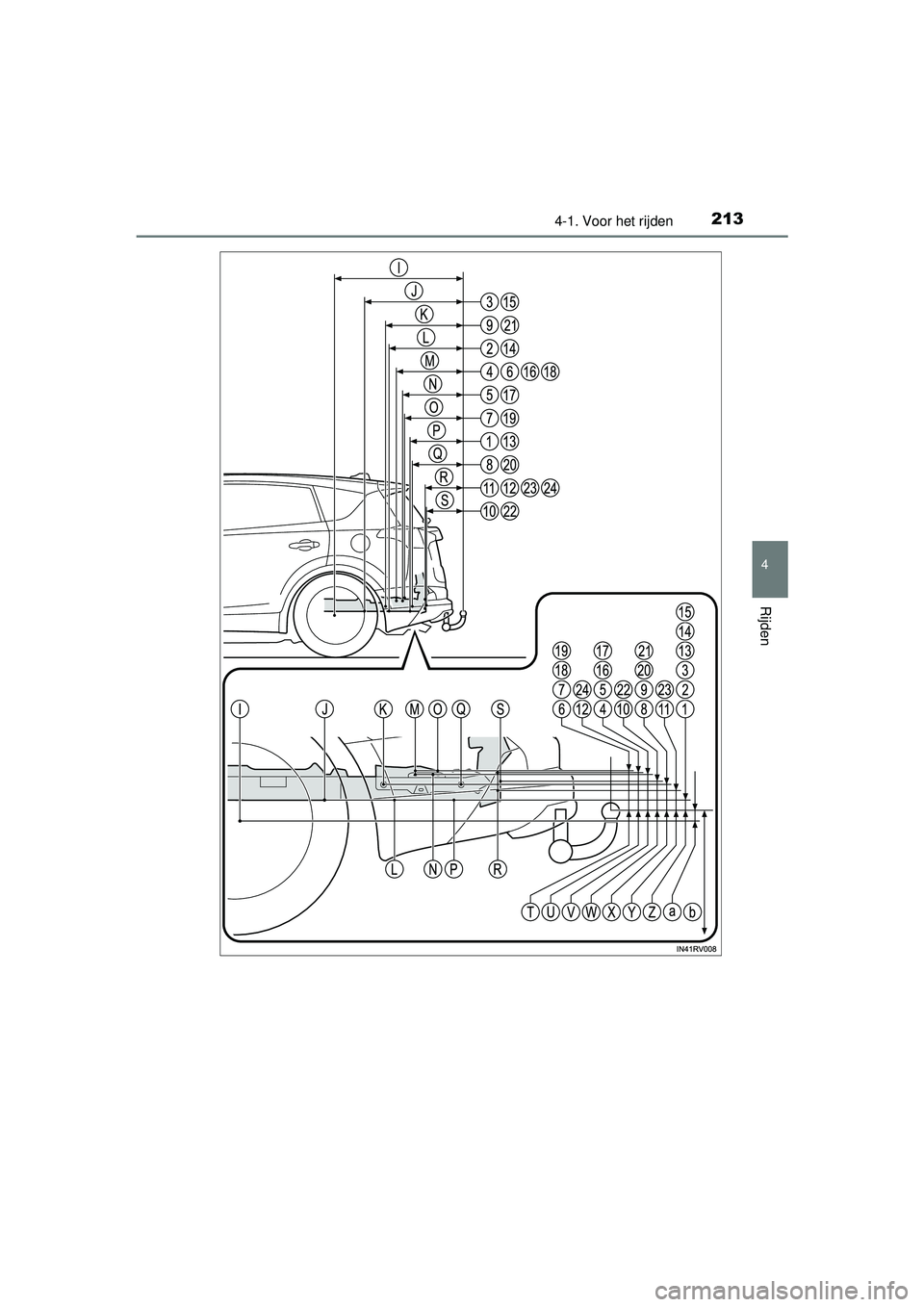

2144-1. Voor het rijden
RAV4_OM_OM42A45E_(EE)

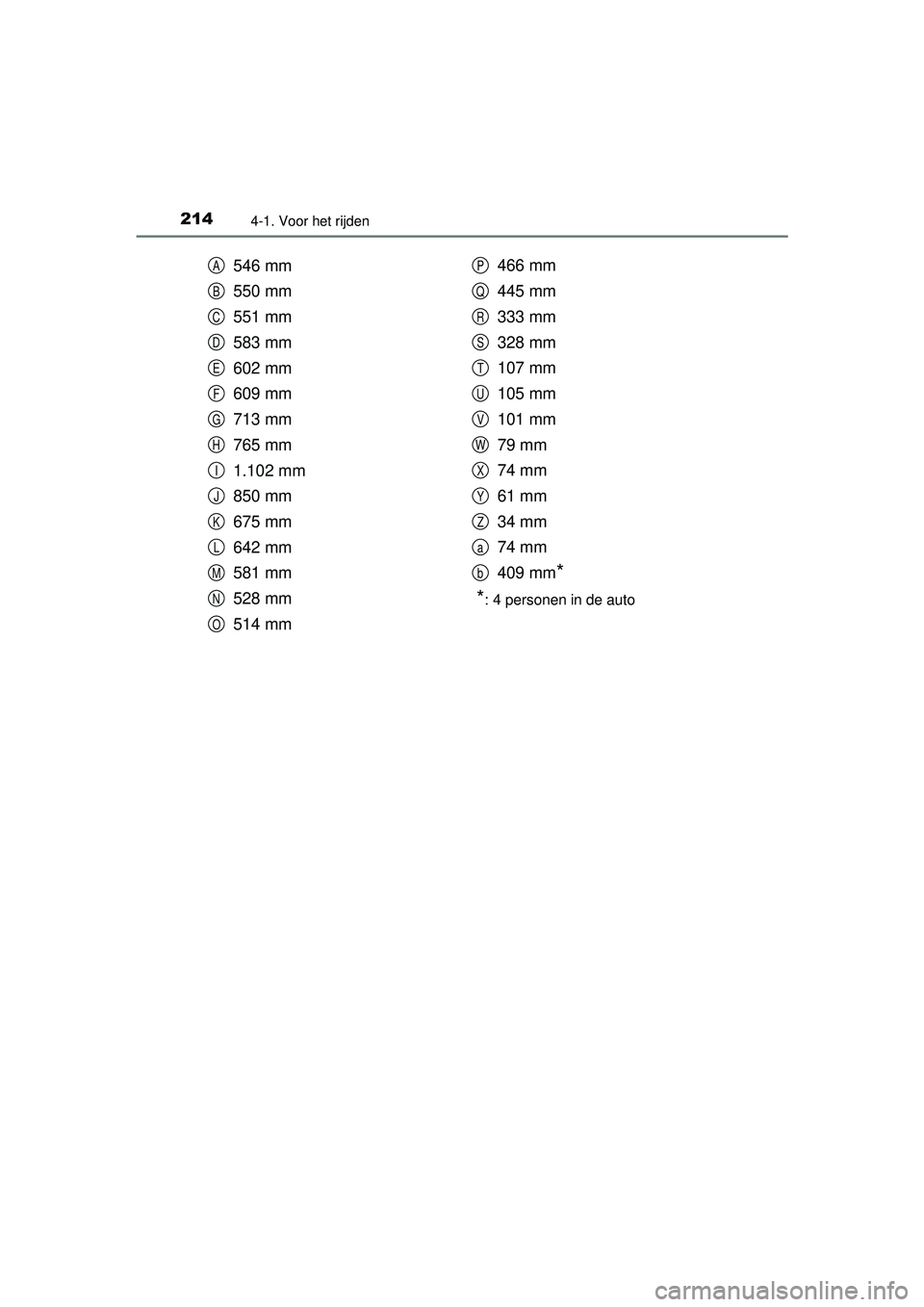

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1.102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 personen in de auto
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
RAV4_OM_OM42A45E_(EE).book Page 214 Tuesday, October 20, 2015 11:26 AM

2154-1. Voor het rijden
4
Rijden
RAV4_OM_OM42A45E_(EE)

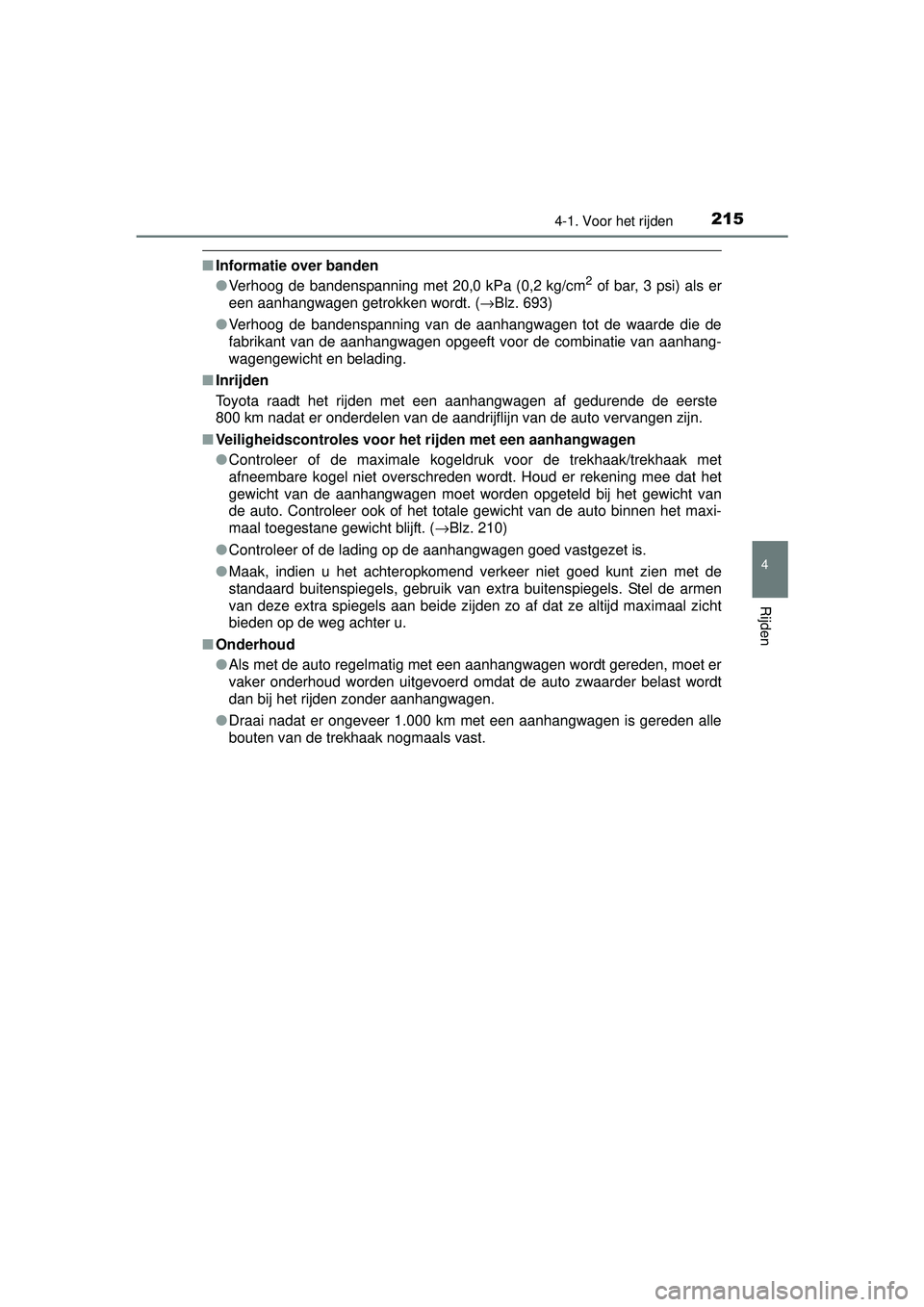

■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm2 of bar, 3 psi) als er
een aanhangwagen getrokken wordt. ( →Blz. 693)
● Verhoog de bandenspanning van de aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen opgeeft voor de combinatie van aanhang-
wagengewicht en belading.
■ Inrijden
Toyota raadt het rijden met een aanhangwagen af gedurende de eerste
800 km nadat er onderdelen van de aandrijflijn van de auto vervangen zijn.
■ Veiligheidscontroles voor het rijden met een aanhangwagen
●Controleer of de maximale kogeldruk voor de trekhaak/trekhaak met
afneembare kogel niet overschreden wordt. Houd er rekening mee dat het
gewicht van de aanhangwagen moet worden opgeteld bij het gewicht van
de auto. Controleer ook of het totale gewicht van de auto binnen het maxi-
maal toegestane gewicht blijft. ( →Blz. 210)
● Controleer of de lading op de aanhangwagen goed vastgezet is.
● Maak, indien u het achteropkomend verkeer niet goed kunt zien met de
standaard buitenspiegels, gebruik van extr a buitenspiegels. Stel de armen
van deze extra spiegels aan beide zijden zo af dat ze altijd maximaal zicht
bieden op de weg achter u.
■ Onderhoud
●Als met de auto regelmatig met een aanhangwagen wordt gereden, moet er
vaker onderhoud worden uitgevoerd omdat de auto zwaarder belast wordt
dan bij het rijden zonder aanhangwagen.
● Draai nadat er ongeveer 1.000 km met een aanhangwagen is gereden alle
bouten van de trekhaak nogmaals vast.
RAV4_OM_OM42A45E_(EE).book Page 215 Tuesday, October 20, 2015 11:26 AM

2164-1. Voor het rijden
RAV4_OM_OM42A45E_(EE)■

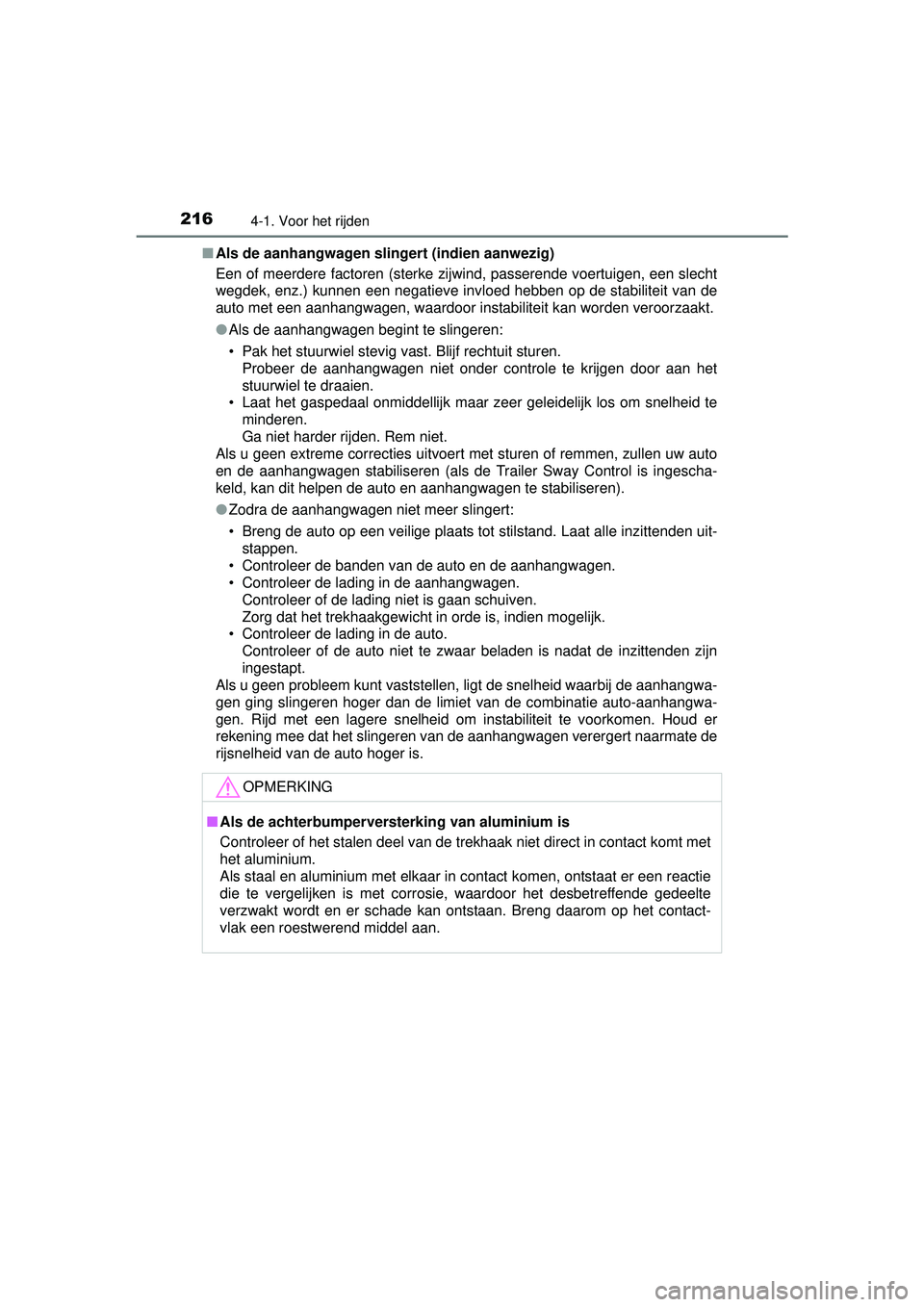

Als de aanhangwagen slingert (indien aanwezig)
Een of meerdere factoren (sterke zijwind, passerende voertuigen, een slecht
wegdek, enz.) kunnen een negatieve invloed hebben op de stabiliteit van de
auto met een aanhangwagen, waardoor instabiliteit kan worden veroorzaakt.
●Als de aanhangwagen begint te slingeren:
• Pak het stuurwiel stevig vast. Blijf rechtuit sturen.
Probeer de aanhangwagen niet onder controle te krijgen door aan het
stuurwiel te draaien.
• Laat het gaspedaal onmiddellijk maar zeer geleidelijk los om snelheid te
minderen.
Ga niet harder rijden. Rem niet.
Als u geen extreme correcties uitvoert met sturen of remmen, zullen uw auto
en de aanhangwagen stabiliseren (als de Trailer Sway Control is ingescha-
keld, kan dit helpen de auto en aanhangwagen te stabiliseren).
● Zodra de aanhangwagen niet meer slingert:
• Breng de auto op een veilige plaats tot stilstand. Laat alle inzittenden uit-
stappen.
• Controleer de banden van de auto en de aanhangwagen.
• Controleer de lading in de aanhangwagen. Controleer of de lading niet is gaan schuiven.
Zorg dat het trekhaakgewicht in orde is, indien mogelijk.
• Controleer de lading in de auto. Controleer of de auto niet te zwaar beladen is nadat de inzittenden zijn
ingestapt.
Als u geen probleem kunt vaststellen, ligt de snelheid waarbij de aanhangwa-
gen ging slingeren hoger dan de limiet van de combinatie auto-aanhangwa-
gen. Rijd met een lagere snelheid om instabiliteit te voorkomen. Houd er
rekening mee dat het slingeren van de aanhangwagen verergert naarmate de
rijsnelheid van de auto hoger is.
OPMERKING
■ Als de achterbumperversterking van aluminium is
Controleer of het stalen deel van de trekhaak niet direct in contact komt met
het aluminium.
Als staal en aluminium met elkaar in contact komen, ontstaat er een reactie
die te vergelijken is met corrosie, waardoor het desbetreffende gedeelte
verzwakt wordt en er schade kan ontstaan. Breng daarom op het contact-
vlak een roestwerend middel aan.
RAV4_OM_OM42A45E_(EE).book Page 216 Tuesday, October 20, 2015 11:26 AM

2174-1. Voor het rijden
4
Rijden
RAV4_OM_OM42A45E_(EE)

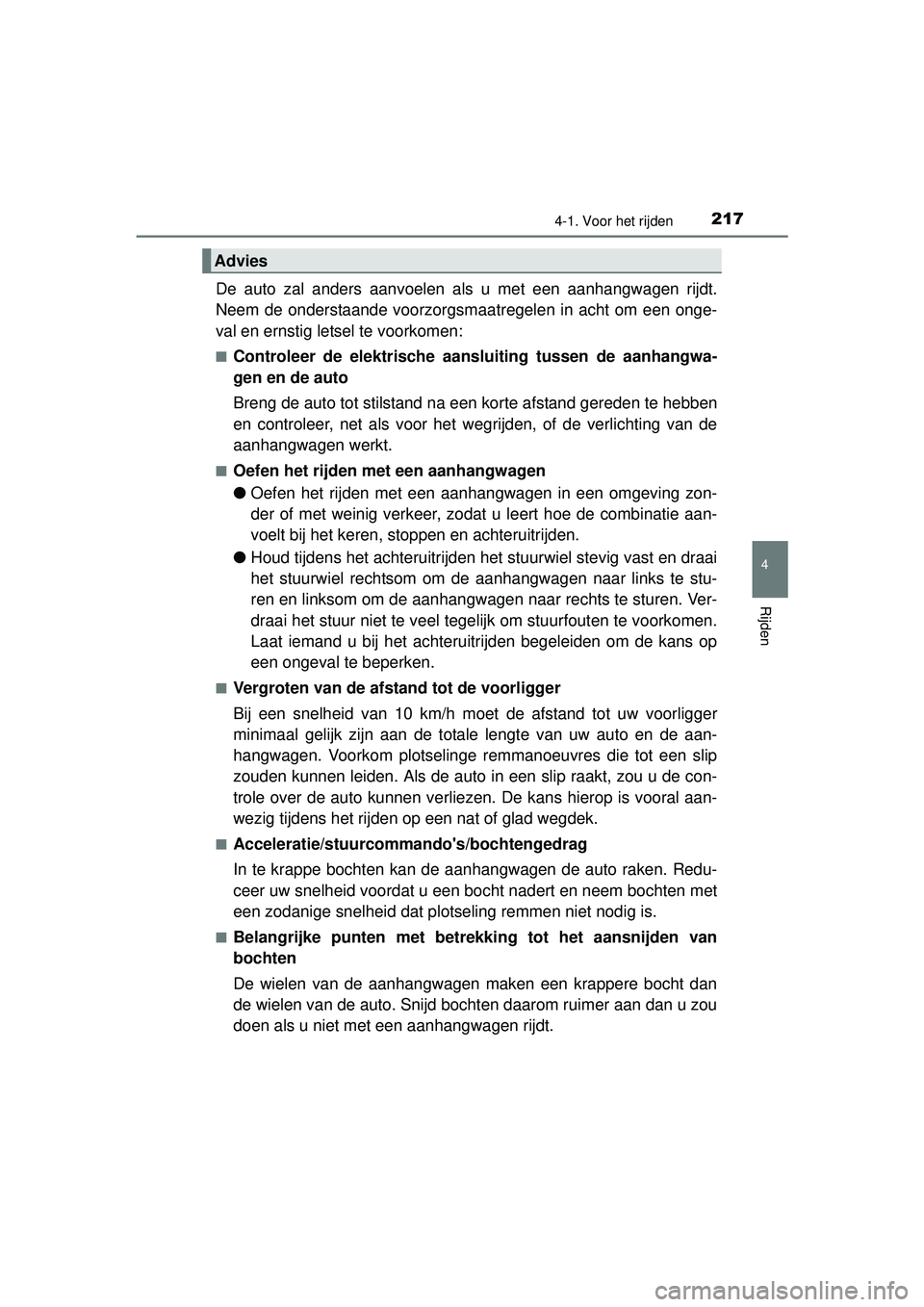

De auto zal anders aanvoelen als u met een aanhangwagen rijdt.
Neem de onderstaande voorzorgsmaatregelen in acht om een onge-
val en ernstig letsel te voorkomen:
■Controleer de elektrische aansl uiting tussen de aanhangwa-
gen en de auto
Breng de auto tot stilstand na een korte afstand gereden te hebben
en controleer, net als voor het wegrijden, of de verlichting van de
aanhangwagen werkt.
■Oefen het rijden met een aanhangwagen
● Oefen het rijden met een aanhangwagen in een omgeving zon-
der of met weinig verkeer, zodat u leert hoe de combinatie aan-
voelt bij het keren, stoppen en achteruitrijden.
● Houd tijdens het achteruitrijden het stuurwiel stevig vast en draai
het stuurwiel rechtsom om de aanhangwagen naar links te stu-
ren en linksom om de aanhangwagen naar rechts te sturen. Ver-
draai het stuur niet te veel tege lijk om stuurfouten te voorkomen.
Laat iemand u bij het achteruitrijden begeleiden om de kans op
een ongeval te beperken.
■Vergroten van de afstand tot de voorligger
Bij een snelheid van 10 km/h moet de afstand tot uw voorligger
minimaal gelijk zijn aan de totale lengte van uw auto en de aan-
hangwagen. Voorkom plotselinge remmanoeuvres die tot een slip
zouden kunnen leiden. Als de auto in een slip raakt, zou u de con-
trole over de auto kunnen verliezen. De kans hierop is vooral aan-
wezig tijdens het rijden op een nat of glad wegdek.
■Acceleratie/stuurcomm ando's/bochtengedrag
In te krappe bochten kan de aanhangwagen de auto raken. Redu-
ceer uw snelheid voordat u een bocht nadert en neem bochten met
een zodanige snelheid dat pl otseling remmen niet nodig is.
■Belangrijke punten met betrekki ng tot het aansnijden van
bochten
De wielen van de aanhangwagen maken een krappere bocht dan
de wielen van de auto. Snijd bochten daarom ruimer aan dan u zou
doen als u niet met een aanhangwagen rijdt.
Advies
RAV4_OM_OM42A45E_(EE).book Page 217 Tuesday, October 20, 2015 11:26 AM

2184-1. Voor het rijden
RAV4_OM_OM42A45E_(EE)■

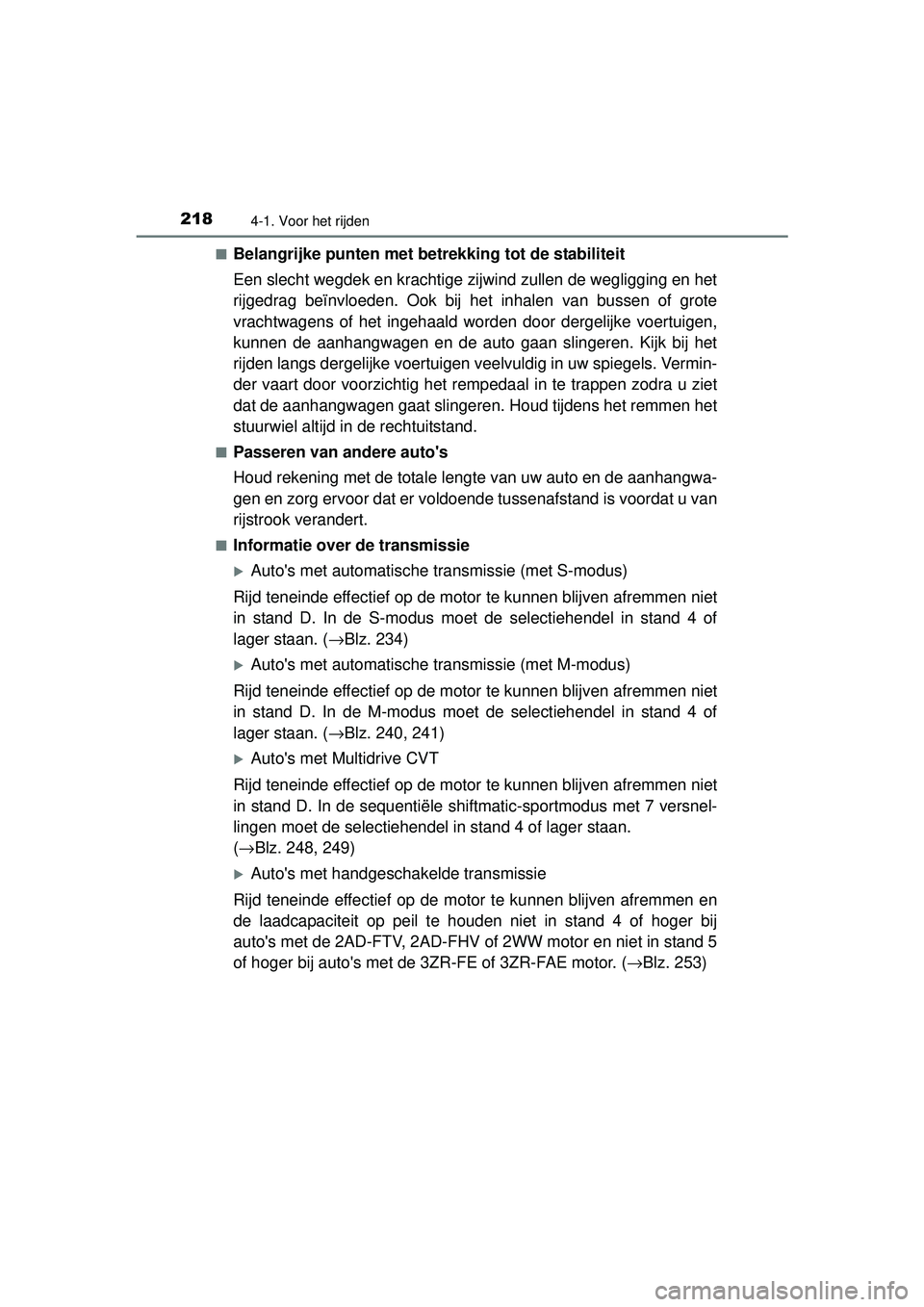

Belangrijke punten met betrek
king tot de stabiliteit
Een slecht wegdek en kr achtige zijwind zullen de wegligging en het
rijgedrag beïnvloeden. Ook bij het inhalen van bussen of grote
vrachtwagens of het ingehaald word en door dergelijke voertuigen,
kunnen de aanhangwagen en de auto gaan slingeren. Kijk bij het
rijden langs dergelijke voertuigen v eelvuldig in uw spiegels. Vermin-
der vaart door voorzichtig het rempedaal in te trappen zodra u ziet
dat de aanhangwagen gaat slingeren. Houd tijdens het remmen het
stuurwiel altijd in de rechtuitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van uw auto en de aanhangwa-
gen en zorg ervoor dat er voldoende tussenafstand is voordat u van
rijstrook verandert.
■Informatie over de transmissie
Auto's met automatische transmissie (met S-modus)
Rijd teneinde effectief op de moto r te kunnen blijven afremmen niet
in stand D. In de S-modus moet de selectiehendel in stand 4 of
lager staan. ( →Blz. 234)
Auto's met automatische transmissie (met M-modus)
Rijd teneinde effectief op de moto r te kunnen blijven afremmen niet
in stand D. In de M-modus moet de selectiehendel in stand 4 of
lager staan. ( →Blz. 240, 241)
Auto's met Multidrive CVT
Rijd teneinde effectief op de moto r te kunnen blijven afremmen niet
in stand D. In de sequentiële sh iftmatic-sportmodus met 7 versnel-
lingen moet de selectiehendel in stand 4 of lager staan.
( → Blz. 248, 249)
Auto's met handgeschakelde transmissie
Rijd teneinde effectie f op de motor te kunnen blijven afremmen en
de laadcapaciteit op peil te houden niet in stand 4 of hoger bij
auto's met de 2AD-FTV, 2AD-FHV of 2WW motor en niet in stand 5
of hoger bij auto's met de 3ZR-FE of 3ZR-FAE motor. ( →Blz. 253)
RAV4_OM_OM42A45E_(EE).book Page 218 Tuesday, October 20, 2015 11:26 AM

2194-1. Voor het rijden
4
Rijden
RAV4_OM_OM42A45E_(EE)■

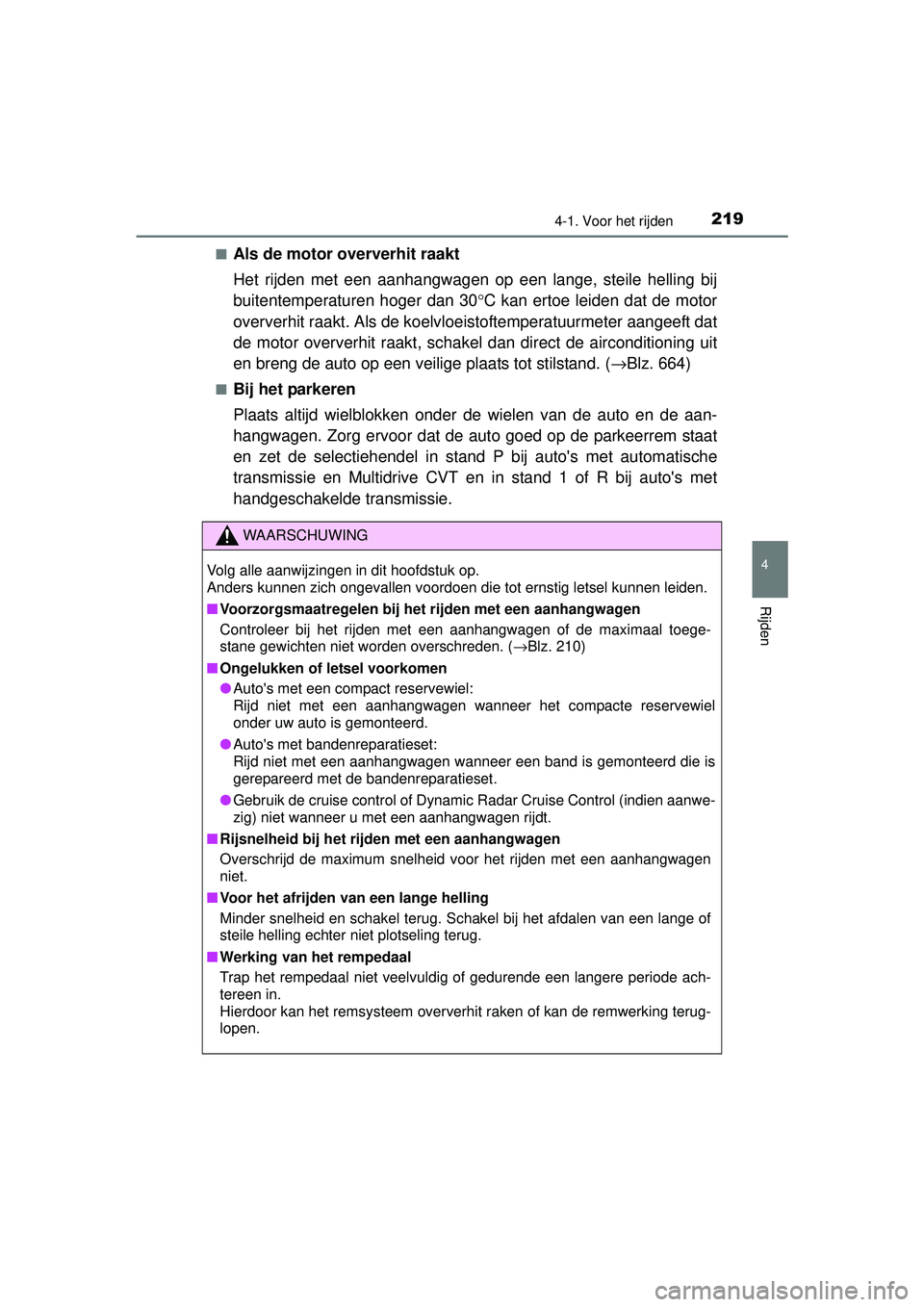

Als de motor oververhit raakt
Het rijden met een aanhangwagen op een lange, steile helling bij
buitentemperaturen hoger dan 30
°C kan ertoe leiden dat de motor
oververhit raakt. Als de koelvloeistoftemperatuurmeter aangeeft dat
de motor oververhit raak t, schakel dan direct de airconditioning uit
en breng de auto op een veilige plaats tot stilstand. ( →Blz. 664)
■Bij het parkeren
Plaats altijd wielblokken onder de wielen van de auto en de aan-
hangwagen. Zorg ervoor dat de auto goed op de parkeerrem staat
en zet de selectiehendel in stand P bij auto's met automatische
transmissie en Multidrive CVT en in stand 1 of R bij auto's met
handgeschakelde transmissie.
WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op.
Anders kunnen zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
■Voorzorgsmaatregelen bij het rijden met een aanhangwagen
Controleer bij het rijden met een aanhangwagen of de maximaal toege-
stane gewichten niet worden overschreden. ( →Blz. 210)
■ Ongelukken of letsel voorkomen
● Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen wanneer het compacte reservewiel
onder uw auto is gemonteerd.
● Auto's met bandenreparatieset:
Rijd niet met een aanhangwagen wanneer een band is gemonteerd die is
gerepareerd met de bandenreparatieset.
● Gebruik de cruise control of Dynamic Radar Cruise Control (indien aanwe-
zig) niet wanneer u met een aanhangwagen rijdt.
■ Rijsnelheid bij het rijden met een aanhangwagen
Overschrijd de maximum snelheid voor het rijden met een aanhangwagen
niet.
■ Voor het afrijden van een lange helling
Minder snelheid en schakel terug. Schakel bij het afdalen van een lange of
steile helling echter niet plotseling terug.
■ Werking van het rempedaal
Trap het rempedaal niet veelvuldig of gedurende een langere periode ach-
tereen in.
Hierdoor kan het remsysteem oververhit raken of kan de remwerking terug-
lopen.
RAV4_OM_OM42A45E_(EE).book Page 219 Tuesday, October 20, 2015 11:26 AM

2204-1. Voor het rijden
RAV4_OM_OM42A45E_(EE)

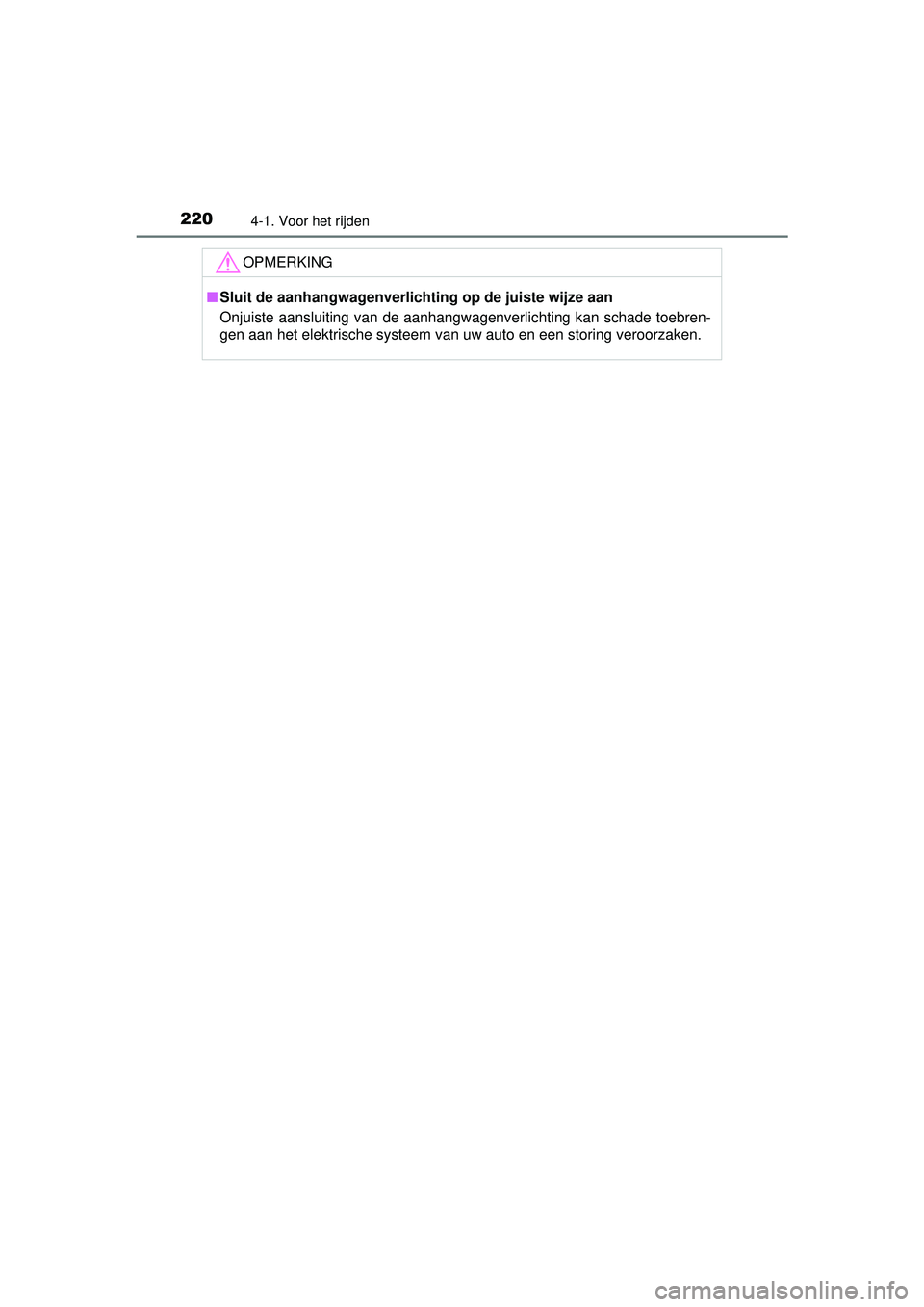

OPMERKING
■Sluit de aanhangwagenverlichting op de juiste wijze aan
Onjuiste aansluiting van de aanhangwagenverlichting kan schade toebren-
gen aan het elektrische systeem van uw auto en een storing veroorzaken.
RAV4_OM_OM42A45E_(EE).book Page 220 Tuesday, October 20, 2015 11:26 AM
