TOYOTA RAV4 2016 Instructieboekje (in Dutch)

4916-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42A45E_(EE)
6
Voorzieningen in het interieur

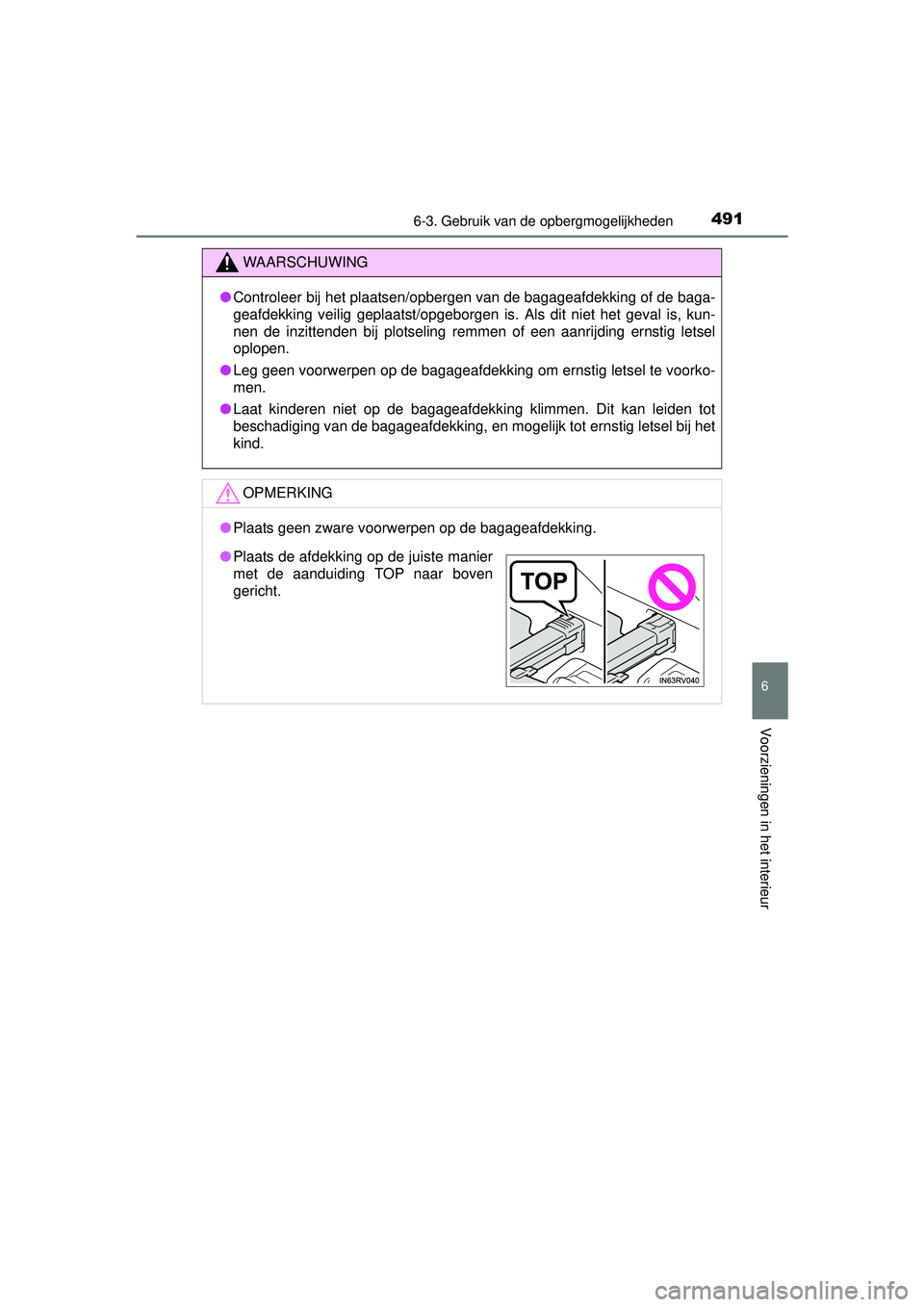

WAARSCHUWING
●Controleer bij het plaatsen/opbergen van de bagageafdekking of de baga-
geafdekking veilig geplaatst/opgeborgen is. Als dit niet het geval is, kun-
nen de inzittenden bij plotseling remmen of een aanrijding ernstig letsel
oplopen.
● Leg geen voorwerpen op de bagageafdekking om ernstig letsel te voorko-
men.
● Laat kinderen niet op de bagageafdekking klimmen. Dit kan leiden tot
beschadiging van de bagageafdekking, en mogelijk tot ernstig letsel bij het
kind.
OPMERKING
●Plaats geen zware voorwerpen op de bagageafdekking.
●Plaats de afdekking op de juiste manier
met de aanduiding TOP naar boven
gericht.
RAV4_OM_OM42A45E_(EE).book Page 491 Tuesday, October 20, 2015 11:26 AM

492
RAV4_OM_OM42A45E_(EE)
6-3. Gebruik van de opbergmogelijkheden

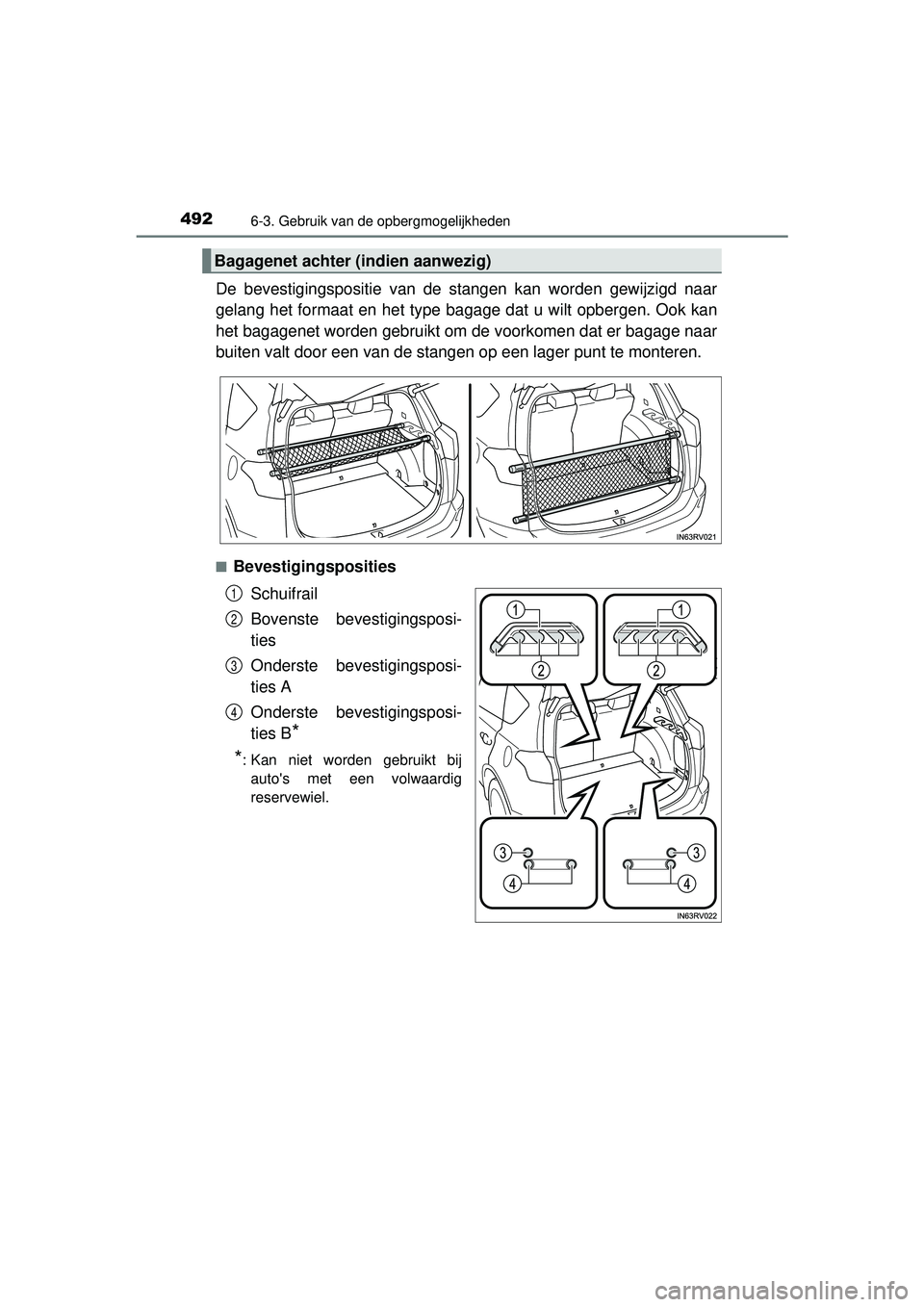

De bevestigingspositie van de stangen kan worden gewijzigd naar
gelang het formaat en het type bagage dat u wilt opbergen. Ook kan
het bagagenet worden gebruikt om de voorkomen dat er bagage naar
buiten valt door een van de stangen op een lager punt te monteren.
■BevestigingspositiesSchuifrail
Bovenste bevestigingsposi-
ties
Onderste bevestigingsposi-
ties A
Onderste bevestigingsposi-
ties B
*
*
: Kan niet worden gebruikt bij auto's met een volwaardig
reservewiel.
Bagagenet achter (indien aanwezig)
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 492 Tuesday, October 20, 2015 11:26 AM

4936-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42A45E_(EE)
6
Voorzieningen in het interieur

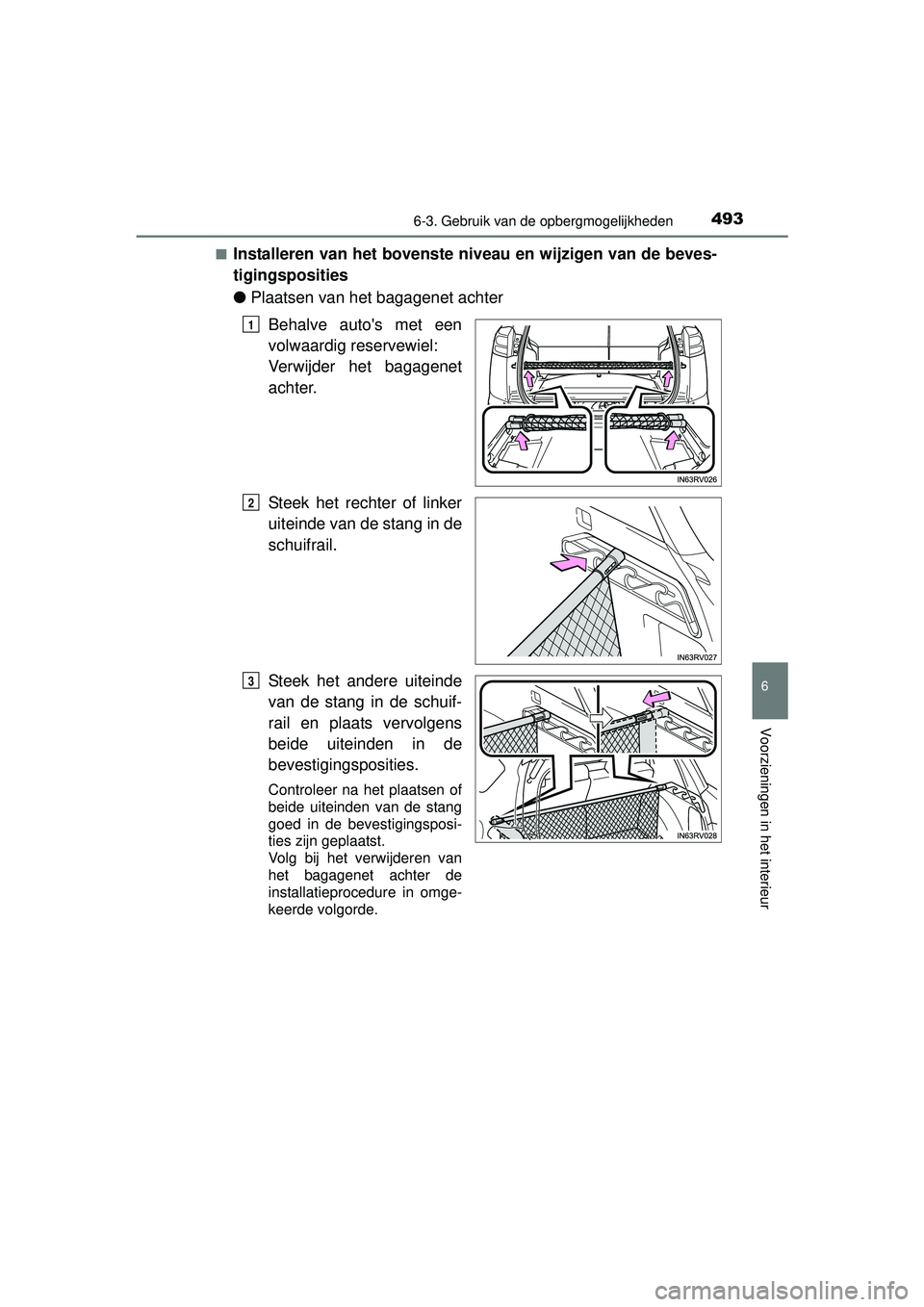

■Installeren van het bovenste niveau en wijzigen van de beves-
tigingsposities
●Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
Steek het rechter of linker
uiteinde van de stang in de
schuifrail.
Steek het andere uiteinde
van de stang in de schuif-
rail en plaats vervolgens
beide uiteinden in de
bevestigingsposities.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van
het bagagenet achter de
installatieprocedure in omge-
keerde volgorde.
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 493 Tuesday, October 20, 2015 11:26 AM

494
RAV4_OM_OM42A45E_(EE)
6-3. Gebruik van de opbergmogelijkheden

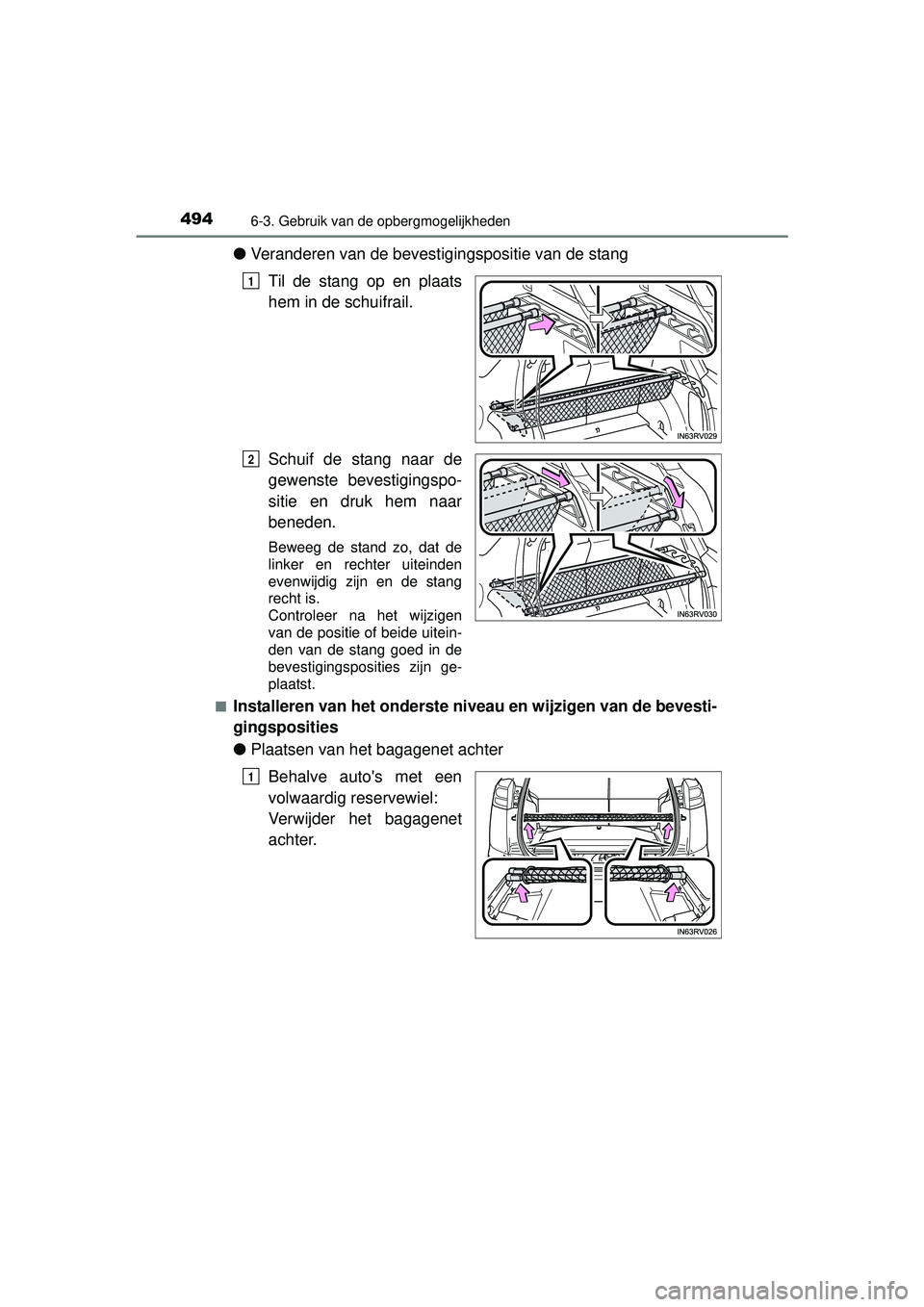

●Veranderen van de bevest igingspositie van de stang
Til de stang op en plaats
hem in de schuifrail.
Schuif de stang naar de
gewenste bevestigingspo-
sitie en druk hem naar
beneden.
Beweeg de stand zo, dat de
linker en rechter uiteinden
evenwijdig zijn en de stang
recht is.
Controleer na het wijzigen
van de positie of beide uitein-
den van de stang goed in de
bevestigingsposities zijn ge-
plaatst.
■
Installeren van het onderste niveau en wijzigen van de bevesti-
gingsposities
● Plaatsen van het bagagenet achter
Behalve auto's met een
volwaardig reservewiel:
Verwijder het bagagenet
achter.
1
2
1
RAV4_OM_OM42A45E_(EE).book Page 494 Tuesday, October 20, 2015 11:26 AM

4956-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42A45E_(EE)
6
Voorzieningen in het interieur

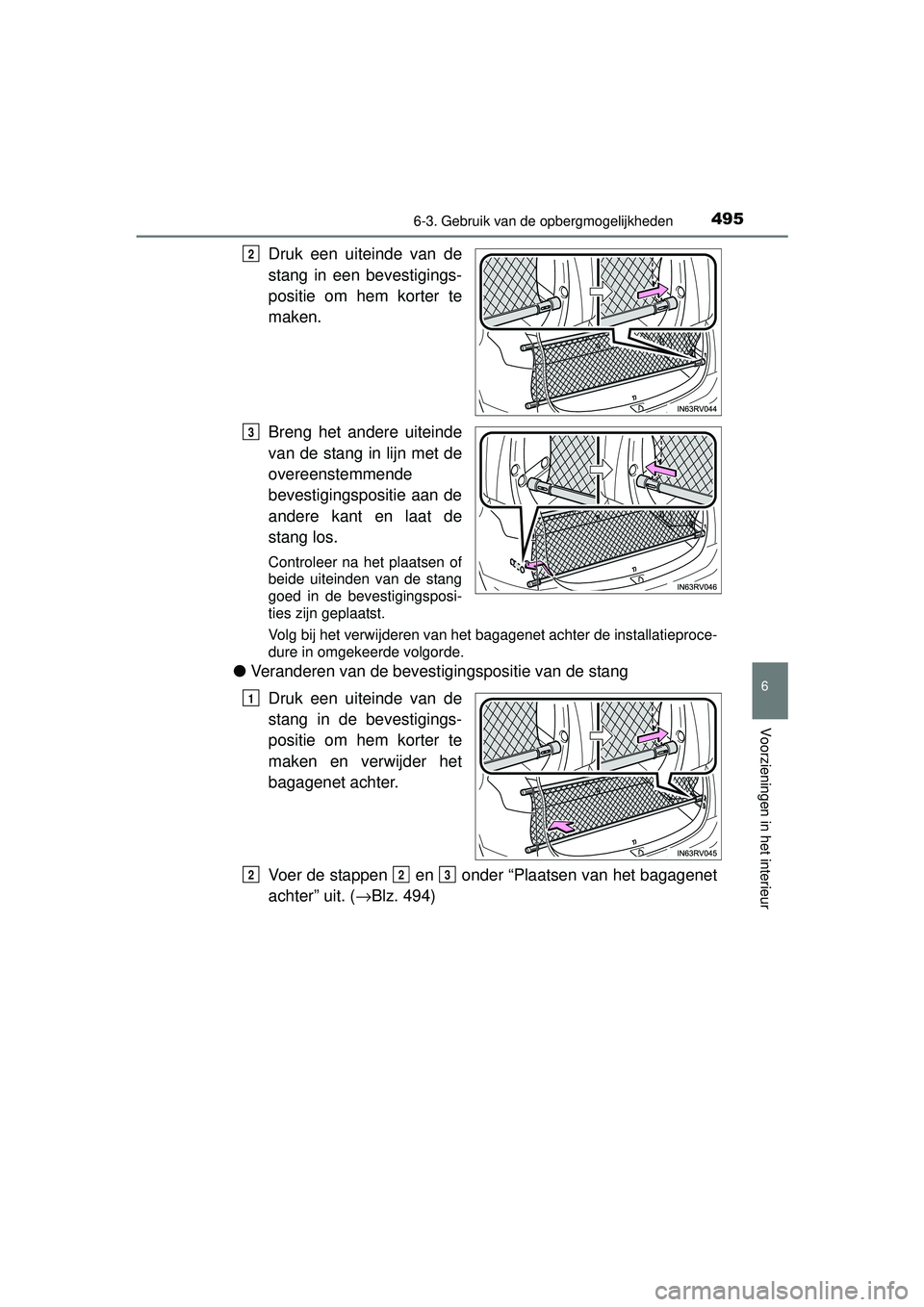

Druk een uiteinde van de
stang in een bevestigings-
positie om hem korter te
maken.
Breng het andere uiteinde
van de stang in lijn met de
overeenstemmende
bevestigingspositie aan de
andere kant en laat de
stang los.
Controleer na het plaatsen of
beide uiteinden van de stang
goed in de bevestigingsposi-
ties zijn geplaatst.
Volg bij het verwijderen van het bagagenet achter de installatieproce-
dure in omgekeerde volgorde.
●Veranderen van de bevest igingspositie van de stang
Druk een uiteinde van de
stang in de bevestigings-
positie om hem korter te
maken en verwijder het
bagagenet achter.
Voer de stappen en onder “Plaatsen van het bagagenet
achter” uit. ( →Blz. 494)
2
3
1
223
RAV4_OM_OM42A45E_(EE).book Page 495 Tuesday, October 20, 2015 11:26 AM

496
RAV4_OM_OM42A45E_(EE)
6-3. Gebruik van de opbergmogelijkheden

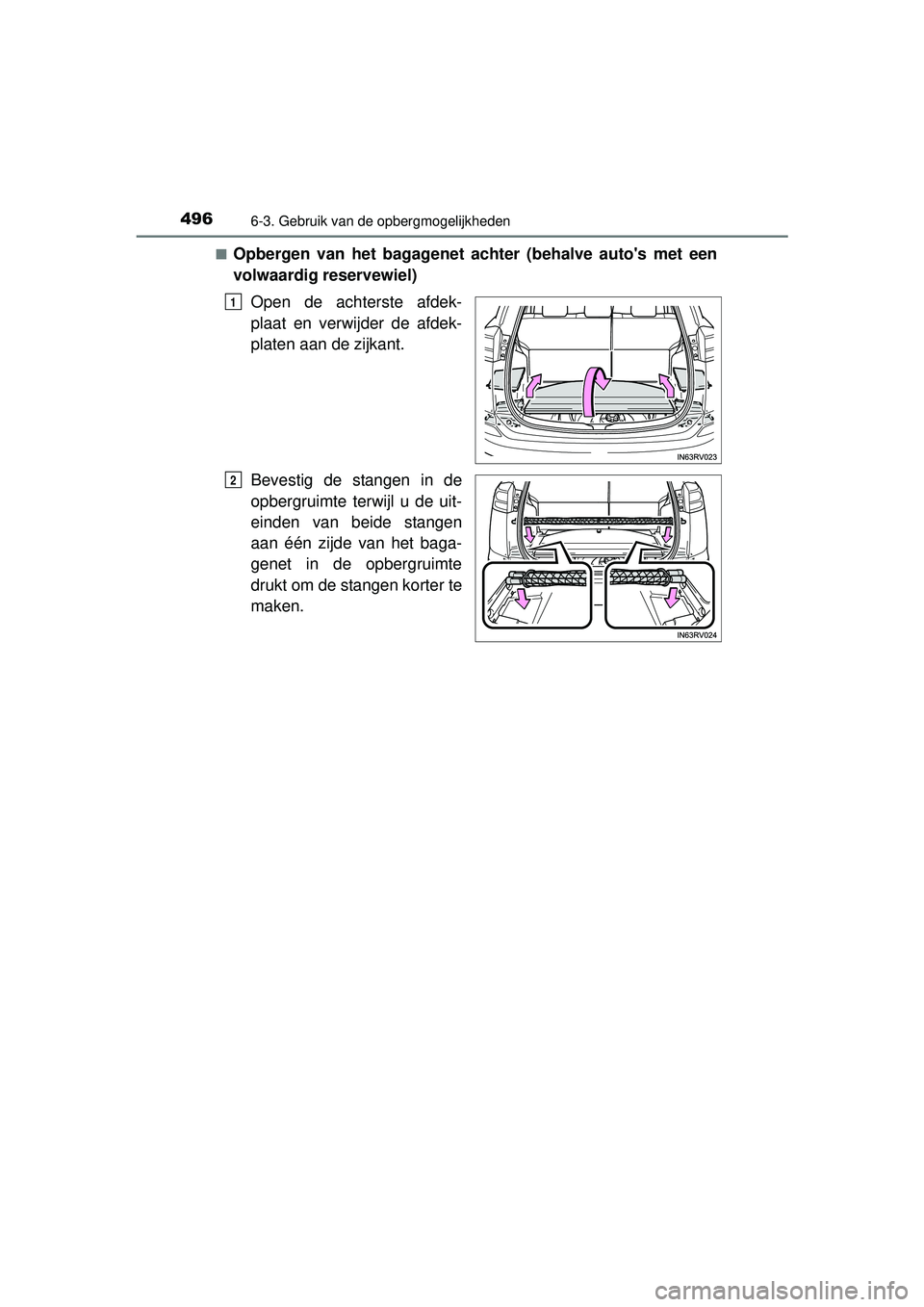

■Opbergen van het bagagenet achter (behalve auto's met een
volwaardig reservewiel)
Open de achterste afdek-
plaat en verwijder de afdek-
platen aan de zijkant.
Bevestig de stangen in de
opbergruimte terwijl u de uit-
einden van beide stangen
aan één zijde van het baga-
genet in de opbergruimte
drukt om de stangen korter te
maken.
1
2
RAV4_OM_OM42A45E_(EE).book Page 496 Tuesday, October 20, 2015 11:26 AM

4976-3. Gebruik van de opbergmogelijkheden
RAV4_OM_OM42A45E_(EE)
6
Voorzieningen in het interieur

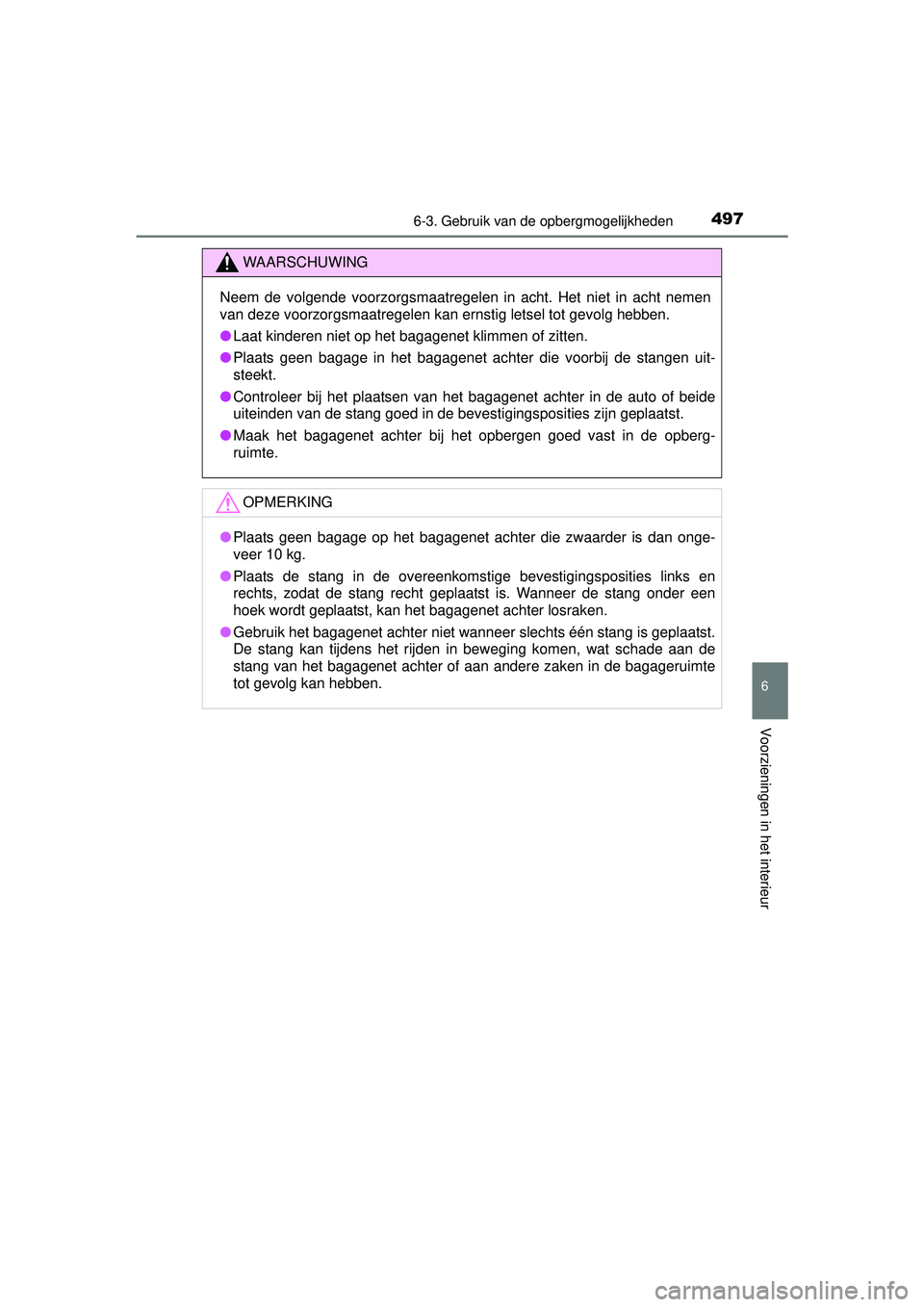

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan ernstig letsel tot gevolg hebben.
●Laat kinderen niet op het bagagenet klimmen of zitten.
● Plaats geen bagage in het bagagenet achter die voorbij de stangen uit-
steekt.
● Controleer bij het plaatsen van het bagagenet achter in de auto of beide
uiteinden van de stang goed in de bevestigingsposities zijn geplaatst.
● Maak het bagagenet achter bij het opbergen goed vast in de opberg-
ruimte.
OPMERKING
●Plaats geen bagage op het bagagenet achter die zwaarder is dan onge-
veer 10 kg.
● Plaats de stang in de overeenkomstige bevestigingsposities links en
rechts, zodat de stang recht geplaatst is. Wanneer de stang onder een
hoek wordt geplaatst, kan het bagagenet achter losraken.
● Gebruik het bagagenet achter niet wanneer slechts één stang is geplaatst.
De stang kan tijdens het rijden in beweging komen, wat schade aan de
stang van het bagagenet achter of aan andere zaken in de bagageruimte
tot gevolg kan hebben.
RAV4_OM_OM42A45E_(EE).book Page 497 Tuesday, October 20, 2015 11:26 AM

4986-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42A45E_(EE)
Overige voorzieningen in het interieur

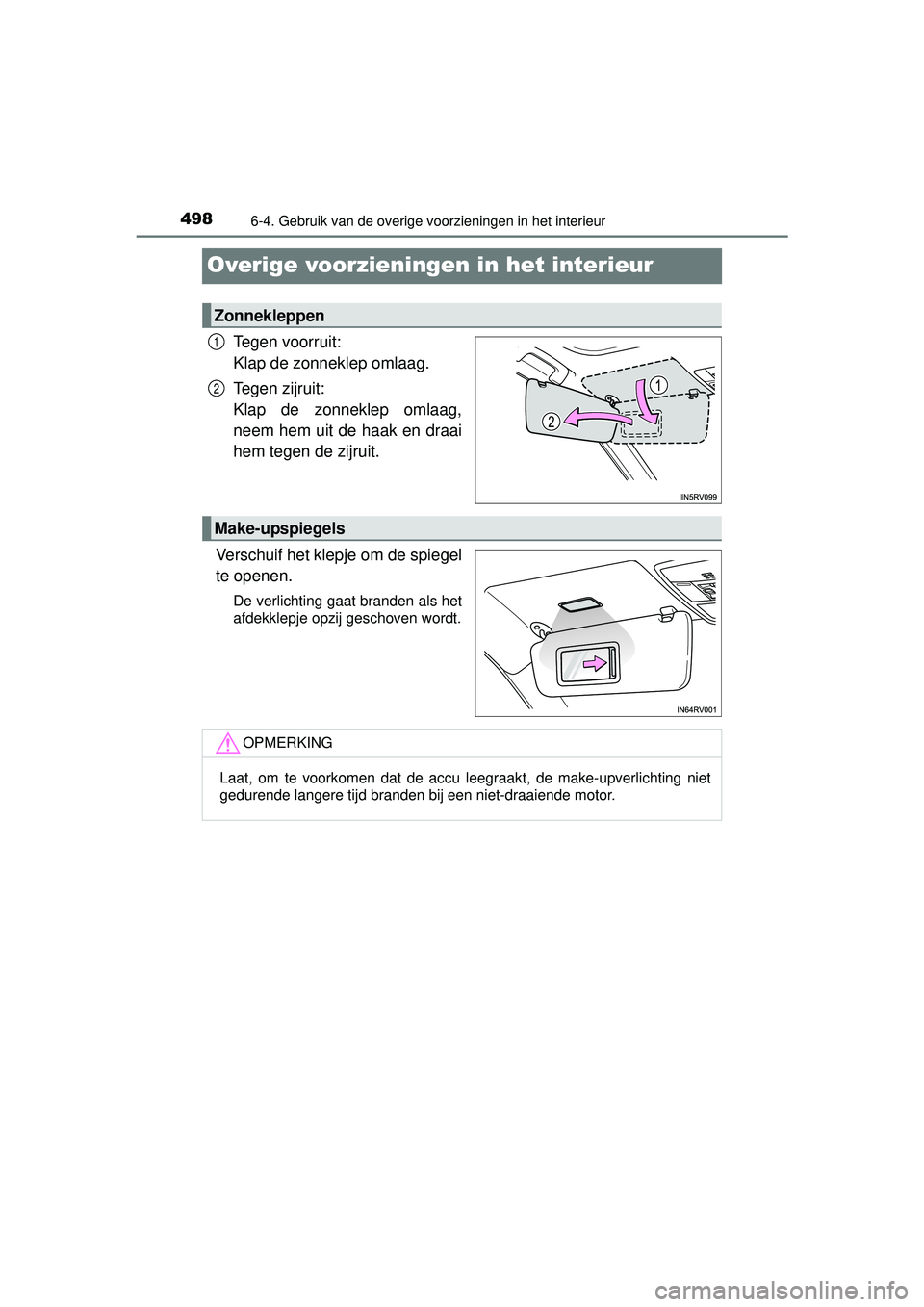

Tegen voorruit:
Klap de zonneklep omlaag.
Tegen zijruit:
Klap de zonneklep omlaag,
neem hem uit de haak en draai
hem tegen de zijruit.
Verschuif het klepje om de spiegel
te openen.
De verlichting gaat branden als het
afdekklepje opzij geschoven wordt.
Zonnekleppen
1
2
Make-upspiegels
OPMERKING
Laat, om te voorkomen dat de accu leegraakt, de make-upverlichting niet
gedurende langere tijd branden bij een niet-draaiende motor.
RAV4_OM_OM42A45E_(EE).book Page 498 Tuesday, October 20, 2015 11:26 AM

4996-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42A45E_(EE)
6
Voorzieningen in het interieur

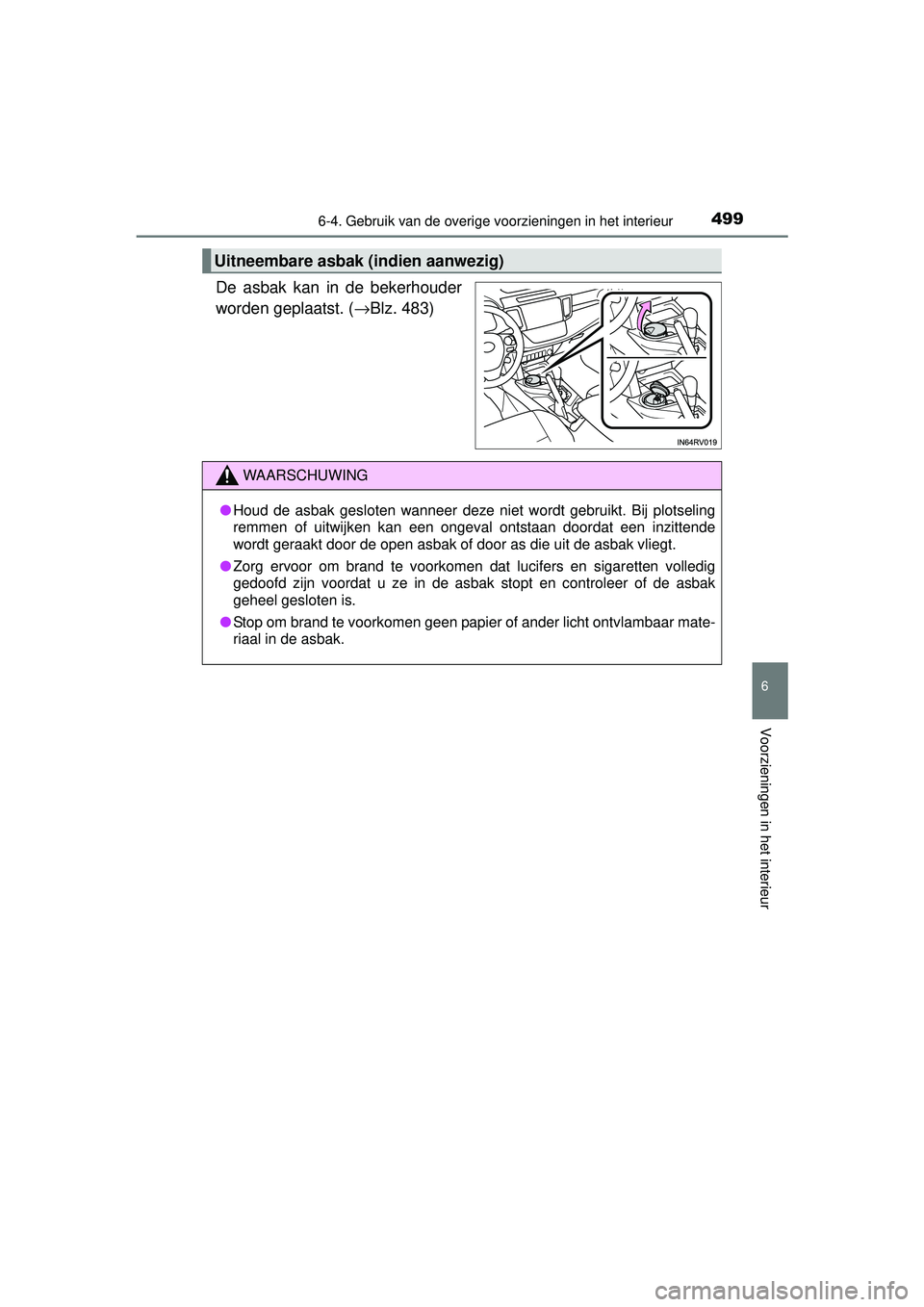

De asbak kan in de bekerhouder
worden geplaatst. (→Blz. 483)
Uitneembare asbak (indien aanwezig)
WAARSCHUWING
●Houd de asbak gesloten wanneer deze niet wordt gebruikt. Bij plotseling
remmen of uitwijken kan een ongeval ontstaan doordat een inzittende
wordt geraakt door de open asbak of door as die uit de asbak vliegt.
● Zorg ervoor om brand te voorkomen dat lucifers en sigaretten volledig
gedoofd zijn voordat u ze in de asbak stopt en controleer of de asbak
geheel gesloten is.
● Stop om brand te voorkomen geen papier of ander licht ontvlambaar mate-
riaal in de asbak.
RAV4_OM_OM42A45E_(EE).book Page 499 Tuesday, October 20, 2015 11:26 AM

5006-4. Gebruik van de overige voorzieningen in het interieur
RAV4_OM_OM42A45E_(EE)

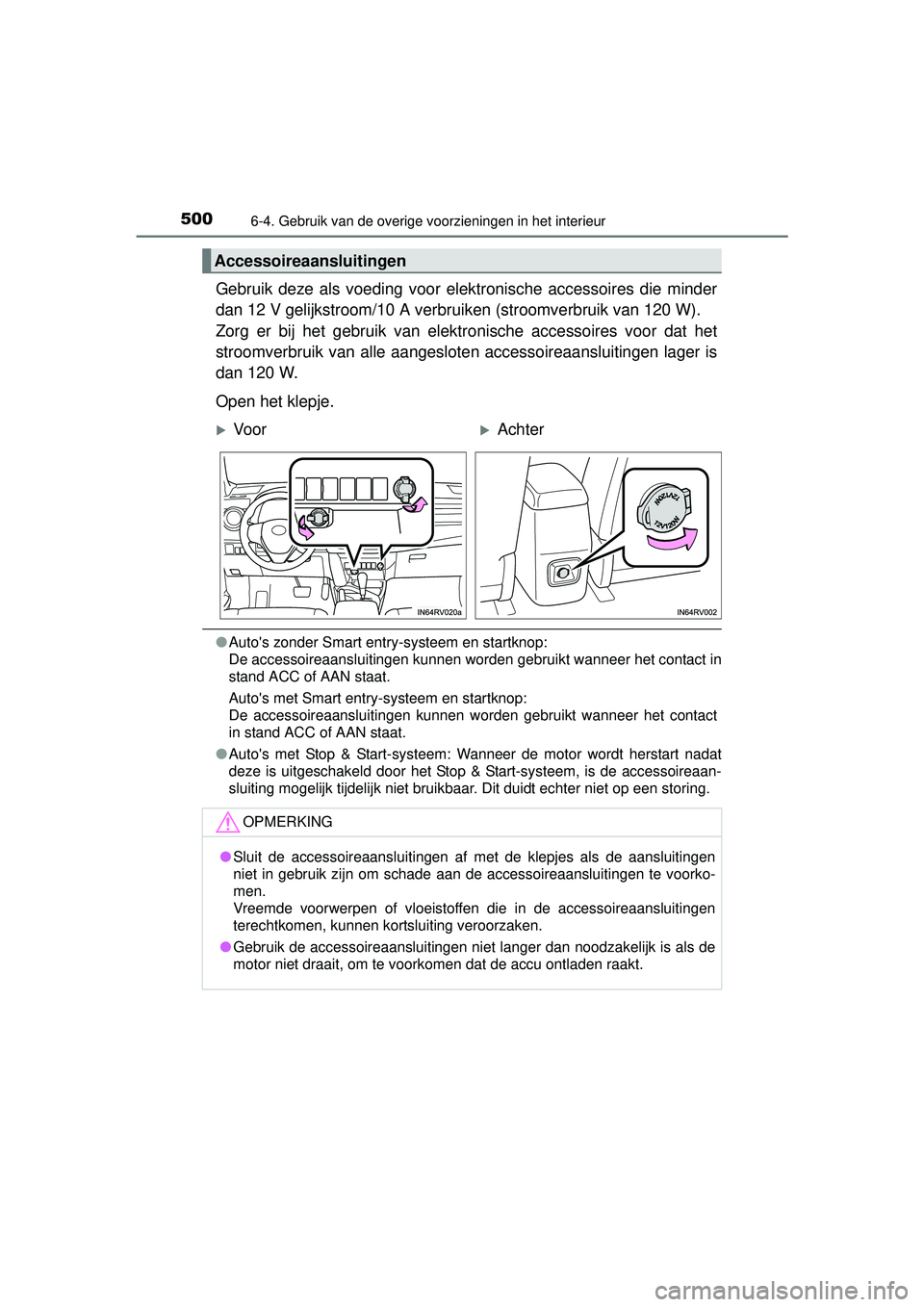

Gebruik deze als voeding voor elektronische accessoires die minder
dan 12 V gelijkstroom/10 A verbruiken (stroomverbruik van 120 W).
Zorg er bij het gebruik van elektr onische accessoires voor dat het
stroomverbruik van alle aangesloten accessoireaansluitingen lager is
dan 120 W.
● Auto's zonder Smart entry-systeem en startknop:
De accessoireaansluitingen kunnen worden gebruikt wanneer het contact in
stand ACC of AAN staat.
Auto's met Smart entry-systeem en startknop:
De accessoireaansluitingen kunnen worden gebruikt wanneer het contact
in stand ACC of AAN staat.
● Auto's met Stop & Start-systeem: Wanneer de motor wordt herstart nadat
deze is uitgeschakeld door het Stop & Start-systeem, is de accessoireaan-
sluiting mogelijk tijdelijk niet bruikbaa r. Dit duidt echter niet op een storing.
Accessoireaansluitingen
Open het klepje.
Vo o rAchter
OPMERKING
●Sluit de accessoireaansluitingen af met de klepjes als de aansluitingen
niet in gebruik zijn om schade aan de accessoireaansluitingen te voorko-
men.
Vreemde voorwerpen of vloeistoffen die in de accessoireaansluitingen
terechtkomen, kunnen kortsluiting veroorzaken.
● Gebruik de accessoireaansluitingen niet langer dan noodzakelijk is als de
motor niet draait, om te voorkomen dat de accu ontladen raakt.
RAV4_OM_OM42A45E_(EE).book Page 500 Tuesday, October 20, 2015 11:26 AM
