Tabliczka informacyjna (znamionowa)
óTyp Aó Typ B
Dopuszczalna masa ca∏kowita samochodu
Suma masy w∏asnej samochodu, masy kierowcy, pasa˝erów, baga˝u,
masy haka holowniczego oraz nacisku na hak nie mo˝e przekraczaç
o wi´cej ni˝ 100 kg dopuszczalnej masy ca∏kowitej samochodu. Prze-
kroczenie tej war toÊci jest niebezpieczne.
Dopuszczalny nacisk tylnej osi
Nacisk tylnej osi nie mo˝e przekraczaç war toÊci dopuszczalnej o wi´cej
ni˝ 15%. Przekroczenie tej war toÊci jest niebezpieczne.
Dopuszczalne obcià˝enie samochodu w czasie holowania przyczepy
ustalone zosta∏o dla poziomu morza. Nale˝y pami´taç, ˝e na du˝ych
wysokoÊciach moc silnika ulega obni˝eniu i w zwiàzku z tym war toÊç
dopuszczalnego obcià˝enia przyczepà jest mniejsza.
4-1. Przed rozpocz´ciem jazdy211
4
Jazda
W razie przekroczenia dopuszczalnej masy ca∏kowitej samochodu lub
dopuszczalnego nacisku osi jezdnej
Nie przekraczaç pr´dkoÊci 100 km/h lub pr´dkoÊci wynikajàcej z obowiàzu-
jàcych w danym miejscu ograniczeƒ – w zale˝noÊci od tego, która z nich
jest ni˝sza.
Nieprzestrzeganie tego zalecenia mo˝e doprowadziç do wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
52 RAV4_OM42B22E 12/11/15 10:03 Page 211 (Black plate)

2124-1. Przed rozpocz´ciem jazdy

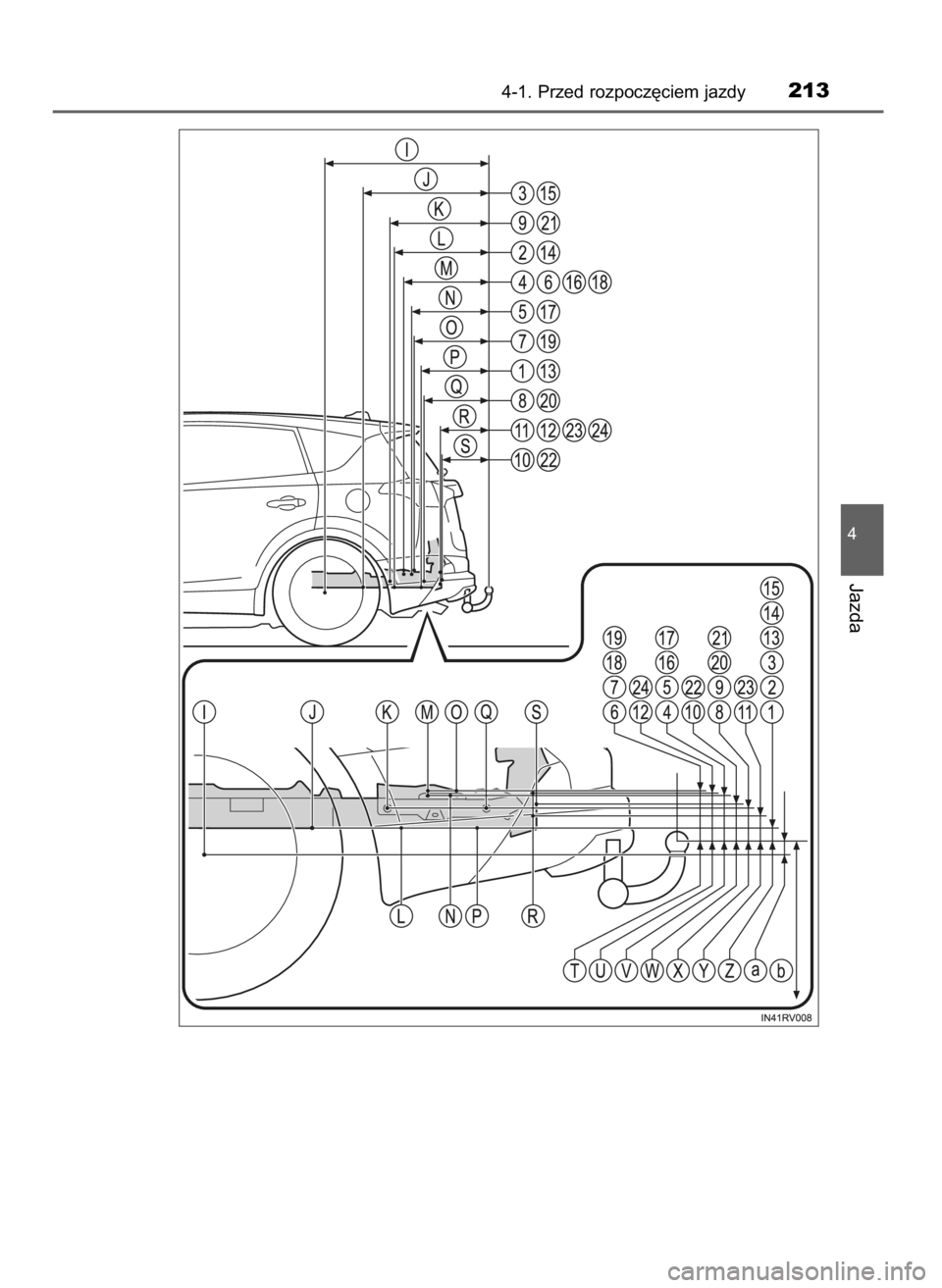

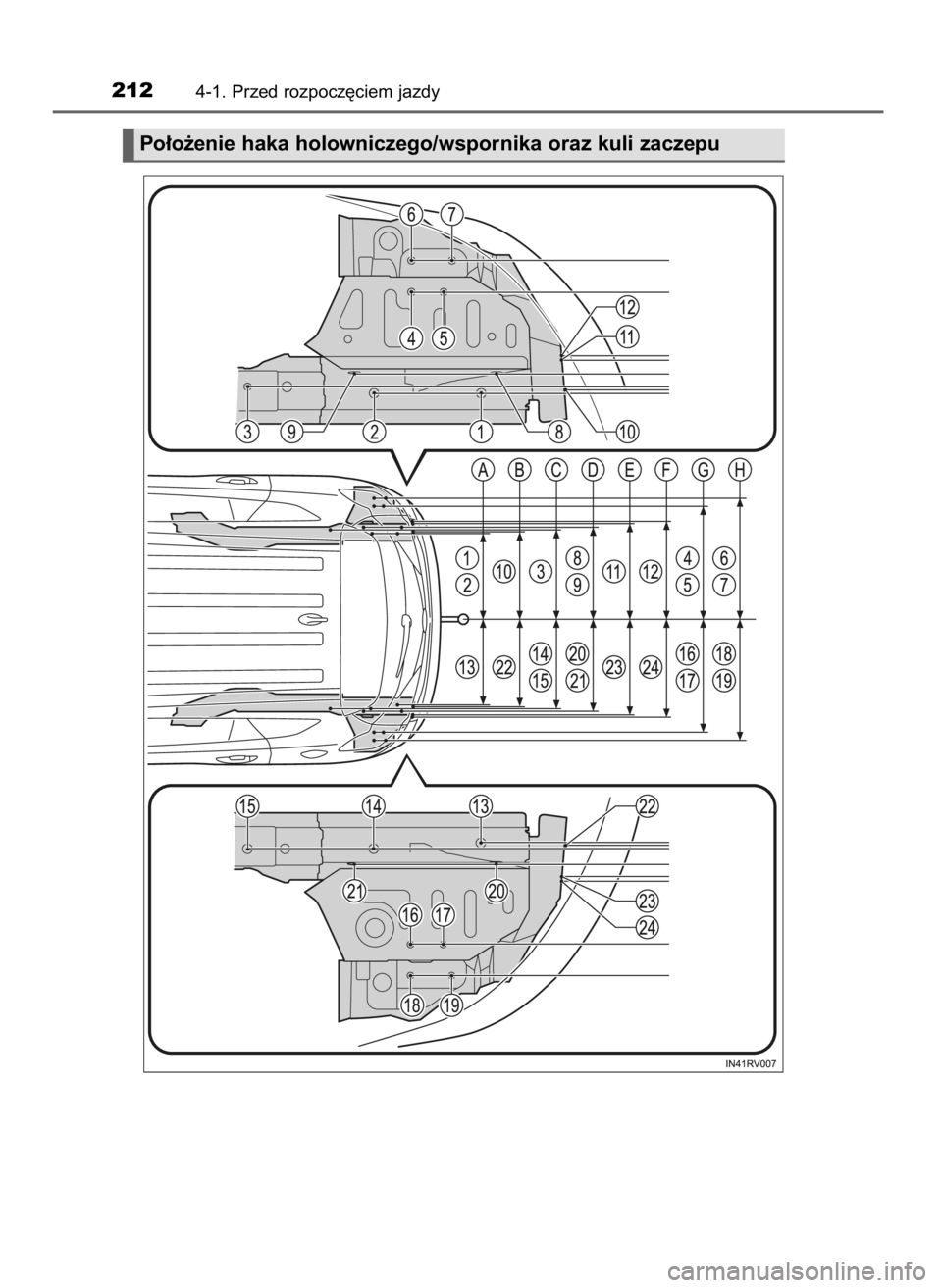

Po∏o˝enie haka holowniczego/wspornika oraz kuli zaczepu
52 RAV4_OM42B22E 12/11/15 10:03 Page 212 (Black plate)

4-1. Przed rozpocz´ciem jazdy213
4
Jazda
52 RAV4_OM42B22E 12/11/15 10:03 Page 213 (Black plate)

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm*
*: Cztery osoby w samochodzie
2144-1. Przed rozpocz´ciem jazdy
52 RAV4_OM42B22E 12/11/15 10:03 Page 214 (Black plate)

Opony
Podczas holowania nale˝y zwi´kszyç ciÊnienie w oponach o 20,0 kPa (0,2
kG/cm
2lub bara, 3 psi) powy˝ej zalecanej war toÊci. (S. 693)
CiÊnienie w oponach przyczepy powinno mieç war toÊç zalecanà przez pro-
ducenta, odpowiednio do jej obcià˝enia.
W okresie docierania samochodu
Toyota zaleca, aby przez pierwsze 800 km przebiegu samochodu fabrycznie
nowego lub samochodu z nowymi podzespo∏ami uk∏adu nap´dowego nie ho-
lowaç przyczepy.
Przygotowanie do holowania przyczepy
Nale˝y upewniç si´, czy nie zosta∏o przekroczone dopuszczalne obcià˝e-
nie haka i kuli zaczepu. Obcià˝enie haka zwi´ksza obcià˝enie pojazdu. Nie
wolno dopuszczaç do przekroczenia dopuszczalnych obcià˝eƒ. (
S. 210)
Nale˝y upewniç si´, czy ∏adunek na przyczepie jest prawid∏owo zabezpie-
czony.
Je˝eli przy u˝yciu zwyk∏ych lusterek wstecznych widocznoÊç do ty∏u jest
niewystarczajàca, konieczne jest zamontowanie dodatkowych lusterek
zewn´trznych. Zewn´trzne ramiona tych lusterek nale˝y ustawiç tak, aby
zapewnia∏y dobrà widocznoÊç do ty∏u.
Przeglàdy okresowe
Ze wzgl´du na dodatkowe obcià˝enie samochód je˝d˝àcy z przyczepà wy-
maga cz´stszych przeglàdów i obs∏ugi okresowej.
Po przejechaniu oko∏o 1000 km z przyczepà nale˝y dociàgnàç wszystkie
Êruby mocujàce hak i jego wsporniki.
4-1. Przed rozpocz´ciem jazdy215
4
Jazda
52 RAV4_OM42B22E 12/11/15 10:03 Page 215 (Black plate)

Je˝eli pojawi si´ ko∏ysanie przyczepy (w niektórych wersjach)
Jeden lub wi´cej czynników (boczny wiatr, pojazdy przeje˝d˝ajàce obok, wybo-
iste drogi itp.) mogà negatywnie wp∏ywaç na samochód i przyczep´, powodujàc
ich niestabilnoÊç.
Je˝eli pojawi si´ ko∏ysanie przyczepy:
• Nale˝y mocno chwyciç kierownic´. Ustawiç jà w pozycji do jazdy na wprost.
Nie próbowaç kontrolowaç ko∏ysania przyczepy, obracajàc kierownicà.
• Nale˝y jak najszybciej bardzo delikatnie i stopniowo zwolniç peda∏ przy-
spieszenia w celu zmniejszenia pr´dkoÊci.
Nie nale˝y zwi´kszaç pr´dkoÊci. Nie nale˝y równie˝ u˝ywaç peda∏u ha-
mulca zasadniczego.
Je˝eli kierownica nie zostanie zbyt gwa∏townie skr´cona oraz nie zostanie
nadmiernie u˝yty peda∏ hamulca zasadniczego, samochód i przyczepa powin-
ny si´ ustabilizowaç (je˝eli w∏àczony jest uk∏ad kontroli toru jazdy przyczepy,
to uk∏ad ten pomo˝e w stabilizacji samochodu i przyczepy).
Po ustàpieniu ko∏ysania przyczepy:
• Nale˝y zatrzymaç samochód w bezpiecznym miejscu. Wszystkie osoby
jadàce samochodem powinny z niego wysiàÊç.
• Sprawdziç stan opon zarówno w samochodzie jak i w przyczepie.
• Sprawdziç ∏adunek znajdujàcy si´ na przyczepie.
Upewniç si´, ˝e ∏adunek si´ nie przesunà∏.
Je˝eli to mo˝liwe, upewniç si´, ˝e nacisk na hak holowniczy jest prawid∏owy.
• Sprawdziç obcià˝enie ca∏kowite samochodu.
Upewniç si´, ˝e samochód wraz z pasa˝erami nie jest nadmiernie obcià-
˝ony.
Je˝eli nie stwierdzono wyst´powania ˝adnego z powy˝szych problemów,
oznacza to, ˝e pr´dkoÊç jazdy przy jakiej wystàpi∏o ko∏ysanie przyczepy by∏a
zbyt du˝a. Nale˝y jechaç z mniejszà pr´dkoÊcià, aby zapobiec niestabilnoÊci.
Nale˝y równie˝ pami´taç, ˝e ko∏ysanie samochodu ciàgnàcego przyczep´
wzrasta wraz ze wzrostem pr´dkoÊci.
2164-1. Przed rozpocz´ciem jazdy
Je˝eli wzmocnienie tylnego zderzaka wykonane jest ze stopów lekkich
Nie wolno dopuÊciç, aby wzmocnienie tylnego zderzaka styka∏o si´ bezpo-
Êrednio ze stalowymi wspornikami haka holowniczego.
Na styku elementów stalowych i aluminiowych nast´puje reakcja chemicz-
na (korozja elektrochemiczna), doprowadzajàc do os∏abienia wytrzyma∏o-
Êci stykajàcych si´ cz´Êci oraz ich uszkodzenia. Podczas montowania sta-
lowego haka holowniczego nale˝y powierzchnie styku wsporników pokryç
farbà antykorozyjnà.
52 RAV4_OM42B22E 12/11/15 10:03 Page 216 (Black plate)

Samochód z przyczepà prowadzi si´ nieco inaczej ni˝ samochód bez
przyczepy. Holujàc przyczep´, aby uniknàç wypadku, Êmierci lub po-
wa˝nych obra˝eƒ cia∏a, nale˝y pami´taç o nast´pujàcych zasadach:
Sprawdzanie po∏àczeƒ elektrycznych Êwiate∏ przyczepy
Przed rozpocz´ciem jazdy nale˝y sprawdziç wszystkie po∏àczenia
pojazdu z przyczepà oraz dzia∏anie Êwiate∏. Po przejechaniu krót-
kiego dystansu nale˝y to powtórzyç.
Przeçwiczenie jazdy z przyczepà
Przed przystàpieniem do w∏aÊciwego holowania dobrze jest prze-
çwiczyç w bezpiecznym miejscu manewry skr´cania, zatrzymywa-
nia si´ i cofania a˝ do nabrania wprawy w ich wykonywaniu.
Podczas cofania samochodu z przyczepà kierownic´ nale˝y ob-
racaç w kierunku przeciwnym do zamierzonego skr´tu przyczepy.
Nale˝y jà obracaç powoli, aby zminimalizowaç mo˝liwoÊç niepra-
wid∏owego manewru. Dobrze jest zapewniç sobie pomoc drugiej
osoby, ograniczajàc w ten sposób ryzyko kolizji.
Zwi´kszony odst´p od poprzedzajàcego pojazdu
Prowadzàc samochód z przyczepà, nale˝y na ka˝de 10 km/h pr´dko-
Êci jazdy zwi´kszyç odst´p od poprzedzajàcego pojazdu przynajmniej
o d∏ugoÊç zespo∏u samochodu z przyczepà. Unikaç gwa∏townego ha-
mowania, które mo˝e spowodowaç poÊlizg i utrat´ panowania nad
pojazdem. Szczególnie dotyczy to mokrej lub Êliskiej nawierzchni.
Gwa∏towne przyspieszanie, skr´canie, pokonywanie zakr´tów
Przy zbyt ciasnym skr´cie przyczepa mo˝e uderzyç w samochód.
Przed zakr´tem nale˝y stopniowo zwolniç, unikajàc nag∏ego hamo-
wania. Zakr´ty pokonywaç ostro˝nie i z niewielkà pr´dkoÊcià.
Uwagi dotyczàce skr´cania
Przy skr´caniu ko∏a przyczepy podà˝ajà po ∏uku po∏o˝onym bli˝ej
Êrodka krzywizny ni˝ ko∏a samochodu. W celu skompensowania tego
nale˝y jechaç po ∏uku o wi´kszym ni˝ normalnie promieniu.
4-1. Przed rozpocz´ciem jazdy217
4
Jazda
Wskazówki
52 RAV4_OM42B22E 12/11/15 10:03 Page 217 (Black plate)

Wa˝ne informacje dotyczàce stabilnoÊci
Boczny wiatr i wyboista nawierzchnia powodujà ko∏ysanie przycze-
py, co znacznie utrudnia prowadzenie samochodu. Od czasu do
czasu dobrze jest skontrolowaç w lusterku wstecznym sytuacj´ z ty-
∏u pojazdu, aby móc zawczasu przygotowaç si´ na wyprzedzanie
przez du˝e autobusy lub samochody ci´˝arowe, który to manewr
równie˝ mo˝e wywo∏aç ko∏ysanie przyczepy i samochodu. W przy-
padku rozko∏ysania przyczepy nale˝y mocno trzymaç kierownic´
i natychmiast zaczàç stopniowo redukowaç pr´dkoÊç. Podczas hamo-
wania utrzymywaç prostoliniowy tor jazdy.
Wyprzedzanie innych pojazdów
Nale˝y pami´taç o d∏ugoÊci holowanej przyczepy. Przed zmianà pasa
ruchu konieczne jest upewnienie si´, czy odst´py pomi´dzy pojazda-
mi sà wystarczajàco du˝e.
Skrzynia biegów
óWersje z automatycznà skrzynià biegów (z trybem S)
W celu zachowania skutecznoÊci hamowania silnikiem nie nale˝y
dêwignià skrzyni biegów wybieraç po∏o˝enia D. Gdy wybrany jest
tryb S, to skrzynia biegów powinna byç w zakresie 4. lub ni˝szym.
(
S. 234)
óWersje z automatycznà skrzynià biegów (z trybem M)
W celu zachowania skutecznoÊci hamowania silnikiem nie nale˝y
dêwignià skrzyni biegów wybieraç po∏o˝enia D. Gdy wybrany jest
tryb M, to skrzynia biegów powinna byç w zakresie 4. lub ni˝szym.
(
S. 240, 241)
óWersje z przek∏adnià bezstopniowà
W celu zachowania skutecznoÊci hamowania silnikiem nie nale˝y
dêwignià skrzyni biegów wybieraç po∏o˝enia D. Nale˝y wybraç bieg
4. w trybie 7-biegowej sekwencyjnej skrzyni biegów z trybem jazdy
dynamicznej. (
S. 248, 249)
óWersje z mechanicznà skrzynià biegów
W celu zachowania skutecznoÊci hamowania silnikiem i utrzymania
wydajnoÊci systemu ∏adowania podczas hamowania silnikiem nie
nale˝y u˝ywaç biegu 4. lub wy˝szego dla silników 2AD-FTV, 2AD-FHV
i 2WW oraz biegu 5. lub wy˝szego dla silników 3ZR-FE i 3ZR-FAE.
(
S. 253)
2184-1. Przed rozpocz´ciem jazdy
52 RAV4_OM42B22E 12/11/15 10:03 Page 218 (Black plate)

Gdy silnik ulega przegrzaniu
Podczas d∏ugotrwa∏ej jazdy w gór´ d∏ugiego lub stromego wzniesie-
nia, przy temperaturze otoczenia przekraczajàcej 30°C, silnik sa-
mochodu holujàcego przyczep´ mo˝e ulegaç przegrzaniu. Gdy
wskaênik temperatury p∏ynu w uk∏adzie ch∏odzenia silnika zacznie
sygnalizowaç przegrzewanie, nale˝y natychmiast wy∏àczyç klimaty-
zacj´, zjechaç na pobocze i zatrzymaç si´ w bezpiecznym miejscu.
(
S. 664)
Parkowanie
Na czas postoju pod ko∏a samochodu i przyczepy nale˝y zawsze
podk∏adaç kliny blokujàce. Uruchomiç z pe∏nà si∏à hamulec posto-
jowy i przestawiç dêwigni´ skrzyni biegów w po∏o˝enie P (wersje
z automatycznà skrzynià biegów lub wersje z przek∏adnià bezstop-
niowà) lub w po∏o˝enie biegu 1. lub biegu wstecznego R (wersje
z mechanicznà skrzynià biegów).
4-1. Przed rozpocz´ciem jazdy219
4
JazdaNale˝y przestrzegaç wszystkich podanych w tym rozdziale wskazówek i zaleceƒ.
Nieprzestrzeganie ich stwarza ryzyko spowodowania wypadku, w wyniku któ-
rego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Wskazówki dotyczàce holowania przyczepy
Podczas holowania nie dopuszczaç do przekroczenia war toÊci obcià˝enia.
(
S. 210)
Unikanie kolizji lub zranienia
Wersje z dojazdowym ko∏em zapasowym:
Nie wolno holowaç tym samochodem z zamontowanym dojazdowym ko∏em
zapasowym.
Wersje wyposa˝one w awaryjny zestaw naprawczy do ogumienia:
Nie wolno holowaç tym samochodem, gdy ma on za∏o˝one ko∏o z opo-
nà doraênie uszczelnionà za pomocà awaryjnego zestawu naprawczego
do ogumienia.
Podczas holowania nie nale˝y u˝ywaç uk∏adu automatycznego utrzymy-
wania pr´dkoÊci jazdy lub uk∏adu aktywnej kontroli pr´dkoÊci jazdy
(w niektórych wersjach).
Pr´dkoÊç jazdy z przyczepà
Przestrzegaç ograniczeƒ pr´dkoÊci obowiàzujàcych samochody holujàce
przyczep´.
Przed zjazdem ze stromego lub d∏ugiego wzniesienia
Zmniejszyç pr´dkoÊç i zredukowaç bieg. Nie redukowaç biegu zbyt gwa∏townie.
U˝ywanie hamulców
Nie naciskaç zbyt d∏ugo lub zbyt cz´sto peda∏u hamulca zasadniczego.
Mo˝e to doprowadziç do przegrzania hamulców i zmniejszenia ich skutecz-
noÊci.
52 RAV4_OM42B22E 12/11/15 10:03 Page 219 (Black plate)

2204-1. Przed rozpocz´ciem jazdy
Nie pod∏àczaç bezpoÊrednio Êwiate∏ przyczepy do instalacji elektrycznej
samochodu
BezpoÊrednie pod∏àczenie Êwiate∏ przyczepy do instalacji elektrycznej samo-
chodu mo˝e spowodowaç uszkodzenie uk∏adu elektrycznego samochodu lub
awari´.
52 RAV4_OM42B22E 12/11/15 10:03 Page 220 (Black plate)
