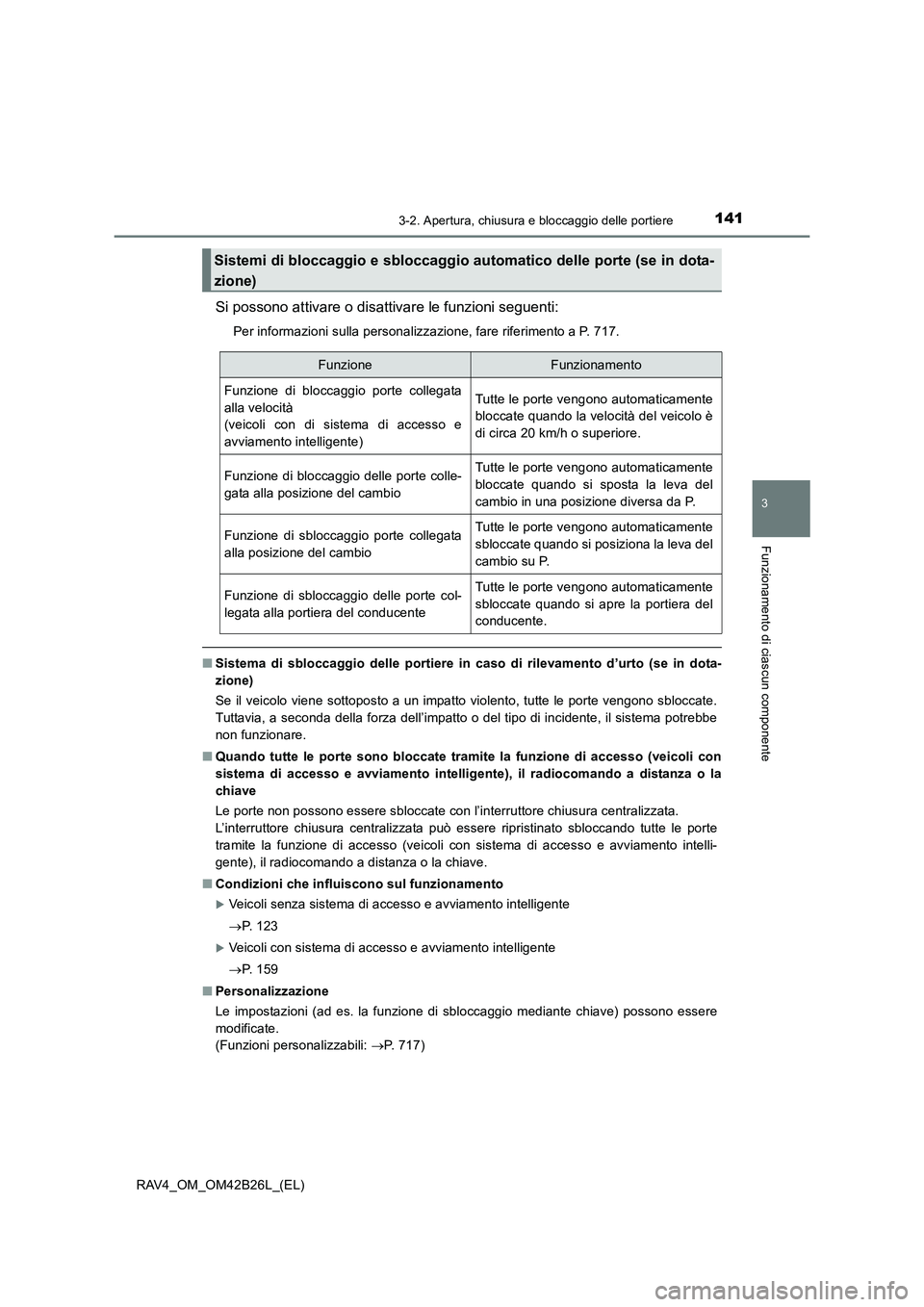

1413-2. Apertura, chiusura e bloccaggio delle portiere
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
Si possono attivare o disattivare le funzioni seguenti:
Per informazioni sulla personalizzazione, fare riferimento a P. 717.
■Sistema di sbloccaggio delle portiere in caso di rilevamento d’urto (se in dota-
zione)
Se il veicolo viene sottoposto a un impatto violento, tutte le porte vengono sbloccate.
Tuttavia, a seconda della forza dell’impatto o del tipo di incidente, il sistema potrebbe
non funzionare.
■ Quando tutte le porte sono bloccate tramite la funzione di accesso (veicoli con
sistema di accesso e avviamento intelligente), il radiocomando a distanza o la
chiave
Le porte non possono essere sbloccate con l’interruttore chiusura centralizzata.
L’interruttore chiusura centralizzata può essere ripristinato sbloccando tutte le porte
tramite la funzione di accesso (veicoli con sistema di accesso e avviamento intelli-
gente), il radiocomando a distanza o la chiave.
■ Condizioni che influiscono sul funzionamento
XVeicoli senza sistema di accesso e avviamento intelligente
→P. 1 2 3
XVeicoli con sistema di accesso e avviamento intelligente
→P. 1 5 9
■ Personalizzazione
Le impostazioni (ad es. la funzione di sbloccaggio mediante chiave) possono essere
modificate.
(Funzioni personalizzabili: →P. 717)
Sistemi di bloccaggio e sbloccaggio au tomatico delle porte (se in dota-
zione)
FunzioneFunzionamento
Funzione di bloccaggio porte collegata
alla velocità
(veicoli con di sistema di accesso e
avviamento intelligente)Tutte le porte vengono automaticamente
bloccate quando la velocità del veicolo è
di circa 20 km/h o superiore.
Funzione di bloccaggio delle porte colle-
gata alla posizione del cambioTutte le porte vengono automaticamente
bloccate quando si sposta la leva del
cambio in una posizione diversa da P.
Funzione di sbloccaggio porte collegata
alla posizione del cambioTutte le porte vengono automaticamente
sbloccate quando si posiziona la leva del
cambio su P.
Funzione di sbloccaggio delle porte col-
legata alla portiera del conducenteTutte le porte vengono automaticamente
sbloccate quando si apre la portiera del
conducente.

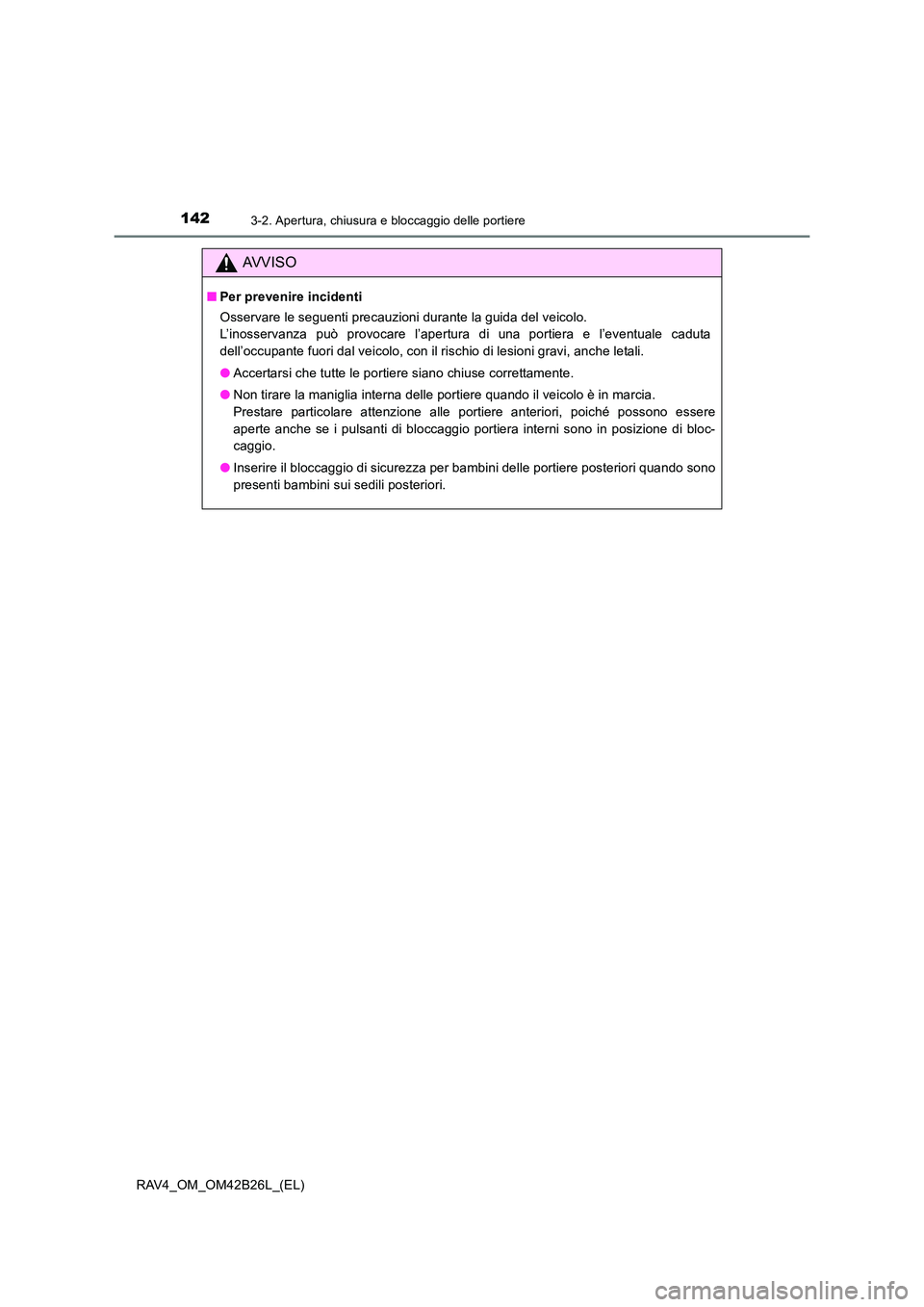

1423-2. Apertura, chiusura e bloccaggio delle portiere
RAV4_OM_OM42B26L_(EL)
AVVISO
■Per prevenire incidenti
Osservare le seguenti precauzioni durante la guida del veicolo.
L’inosservanza può provocare l’apertura di una portiera e l’eventuale caduta
dell’occupante fuori dal veicolo, con il risc hio di lesioni gravi, anche letali.
● Accertarsi che tutte le portiere siano chiuse correttamente.
● Non tirare la maniglia interna delle portiere quando il veicolo è in marcia.
Prestare particolare attenzione alle portiere anteriori, poiché possono essere
aperte anche se i pulsanti di bloccaggio portiera interni sono in posizione di bloc-
caggio.
● Inserire il bloccaggio di sicurezza per bambini delle portiere posteriori quando sono
presenti bambini sui sedili posteriori.

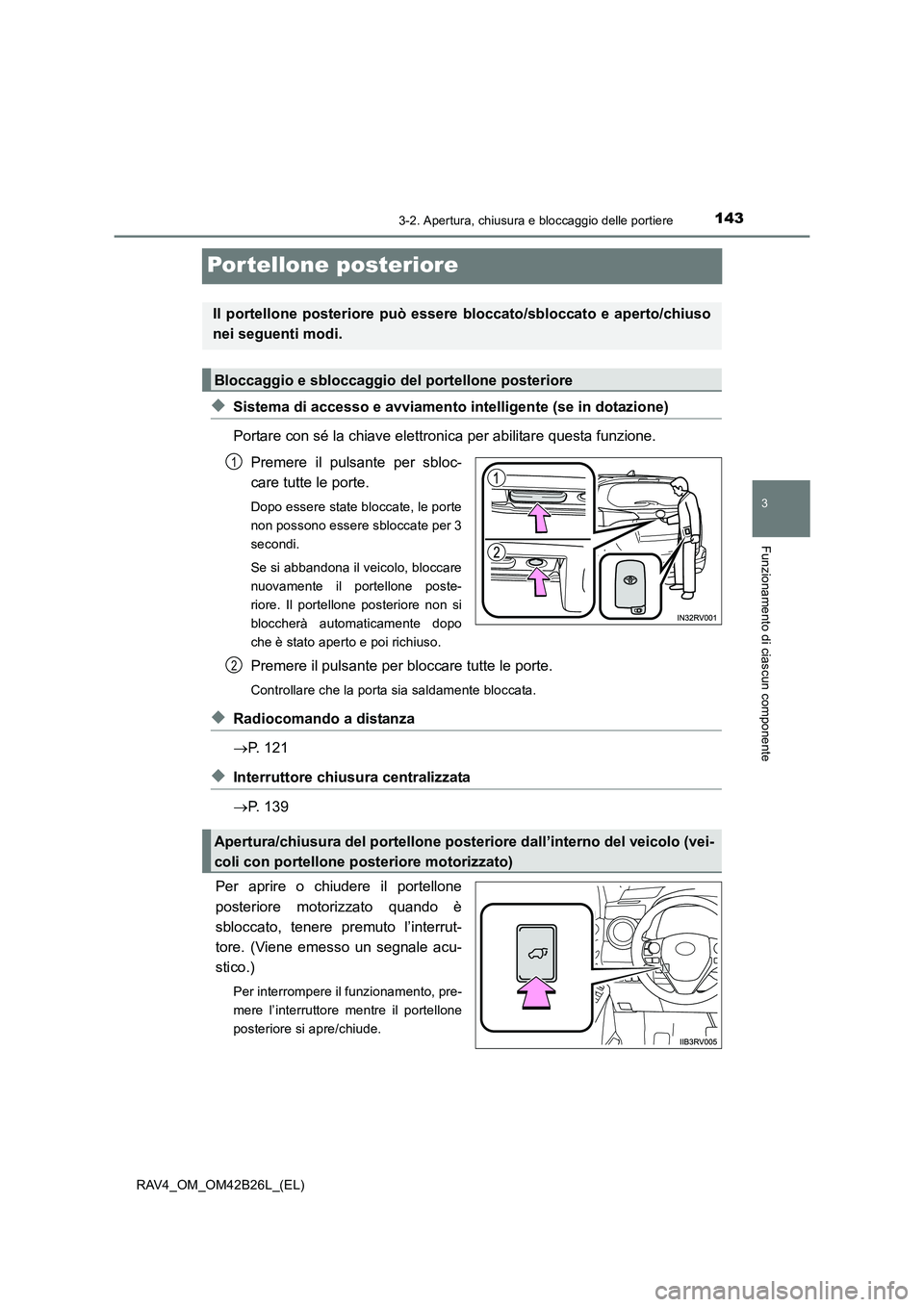

143
3
3-2. Apertura, chiusura e bloccaggio delle portiere
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
Portellone posteriore
◆Sistema di accesso e avviamento intelligente (se in dotazione)
Portare con sé la chiave elettronica per abilitare questa funzione.Premere il pulsante per sbloc-
care tutte le porte.
Dopo essere state bloccate, le porte
non possono essere sbloccate per 3
secondi.
Se si abbandona il veicolo, bloccare
nuovamente il portellone poste-
riore. Il portellone posteriore non si
bloccherà automaticamente dopo
che è stato aperto e poi richiuso.
Premere il pulsante per bloccare tutte le porte.
Controllare che la porta sia saldamente bloccata.
◆Radiocomando a distanza
→P. 121
◆Interruttore chiusura centralizzata
→P. 139
Per aprire o chiudere il portellone
posteriore motorizzato quando è
sbloccato, tenere premuto l’interrut-
tore. (Viene emesso un segnale acu-
stico.)
Per interrompere il funzionamento, pre-
mere l’interruttore mentre il portellone
posteriore si apre/chiude.
Il portellone posteriore può essere bloccato/sbloccato e aperto/chiuso
nei seguenti modi.
Bloccaggio e sbloccaggio del portellone posteriore
1
Apertura/chiusura del portellone poster iore dall’interno del veicolo (vei-
coli con portellone posteriore motorizzato)
2

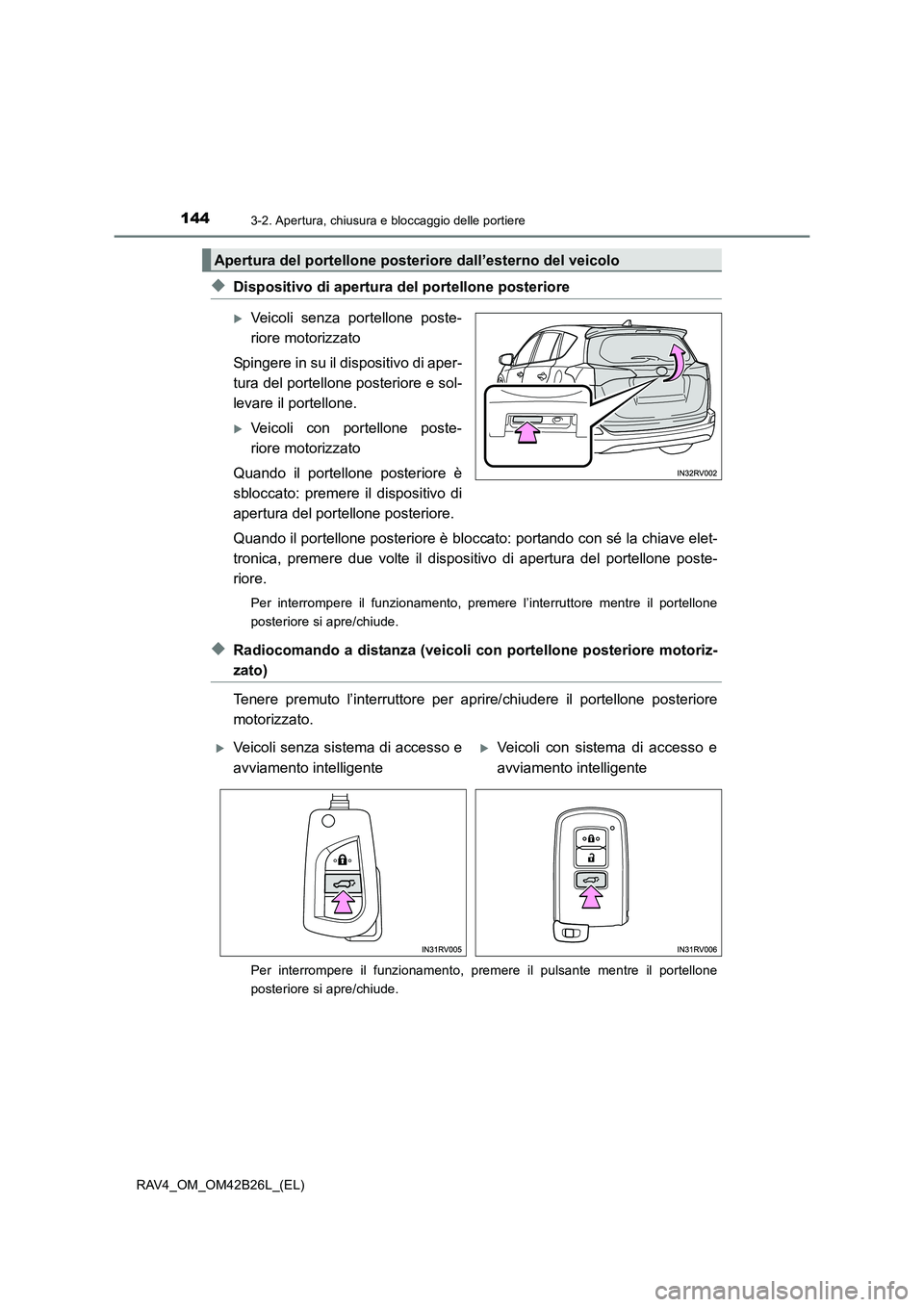

1443-2. Apertura, chiusura e bloccaggio delle portiere
RAV4_OM_OM42B26L_(EL)
◆Dispositivo di apertura del portellone posteriore
XVeicoli senza portellone poste-
riore motorizzato
Spingere in su il dispositivo di aper-
tura del portellone posteriore e sol-
levare il portellone.
XVeicoli con portellone poste-
riore motorizzato
Quando il portellone posteriore è
sbloccato: premere il dispositivo di
apertura del portellone posteriore.
Quando il portellone posteriore è bloccato: portando con sé la chiave elet-
tronica, premere due volte il dispositivo di apertura del portellone poste-
riore.
Per interrompere il funzionamento, premere l’interruttore mentre il portellone
posteriore si apre/chiude.
◆Radiocomando a distanza (veicoli con portellone posteriore motoriz-
zato)
Tenere premuto l’interruttore per aprir e/chiudere il portellone posteriore
motorizzato.
Per interrompere il funzionamento, premere il pulsante mentre il portellone
posteriore si apre/chiude.
Apertura del portellone posteriore dall’esterno del veicolo
XVeicoli senza sistema di accesso e
avviamento intelligenteXVeicoli con sistema di accesso e
avviamento intelligente

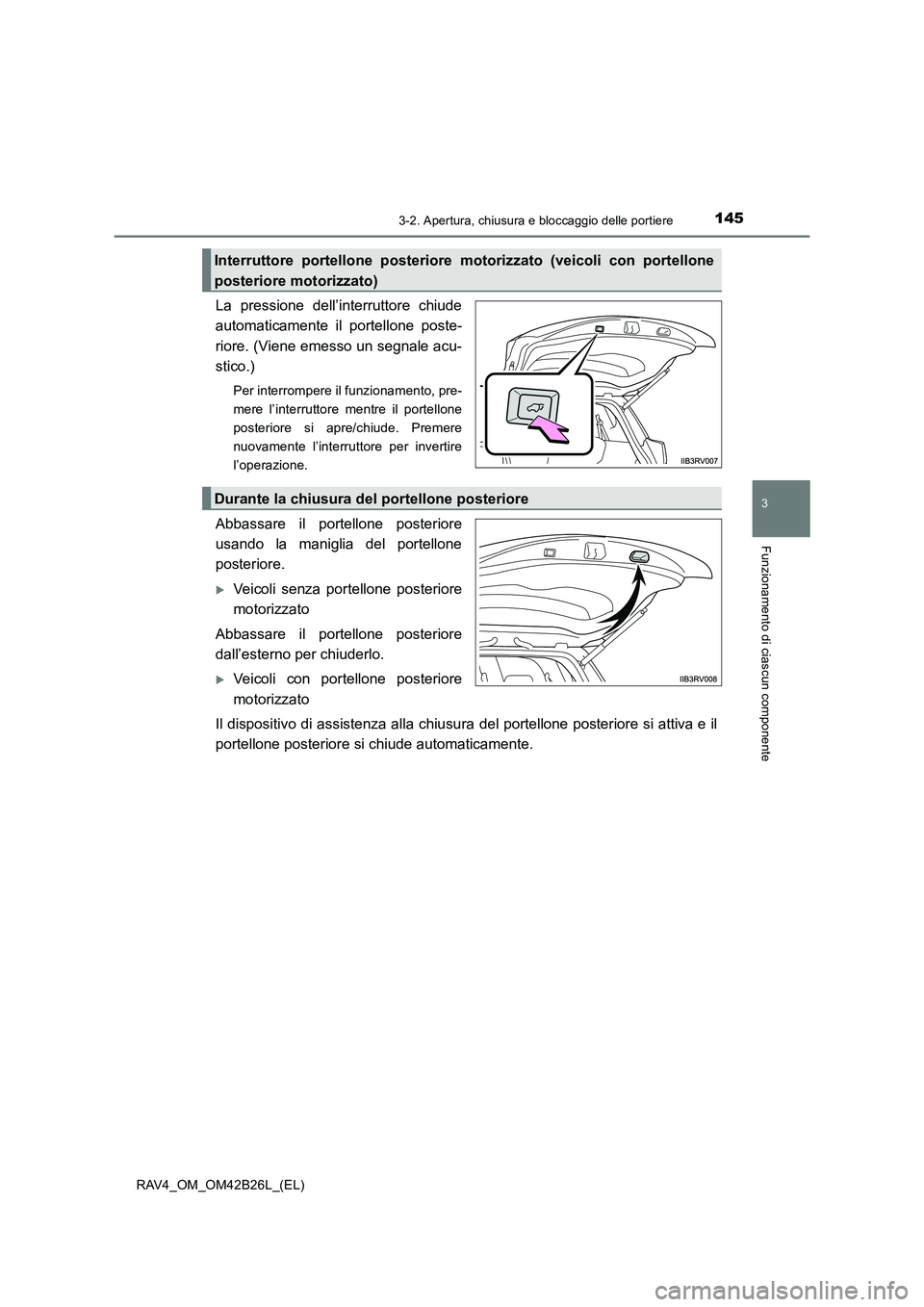

1453-2. Apertura, chiusura e bloccaggio delle portiere
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
La pressione dell’interruttore chiude
automaticamente il portellone poste-
riore. (Viene emesso un segnale acu-
stico.)
Per interrompere il funzionamento, pre-
mere l’interruttore mentre il portellone
posteriore si apre/chiude. Premere
nuovamente l’interruttore per invertire
l’operazione.
Abbassare il portellone posteriore
usando la maniglia del portellone
posteriore.
XVeicoli senza portellone posteriore
motorizzato
Abbassare il portellone posteriore
dall’esterno per chiuderlo.
XVeicoli con portellone posteriore
motorizzato
Il dispositivo di assistenza alla chiusu ra del portellone posteriore si attiva e il
portellone posteriore si chiude automaticamente.
Interruttore portellone posteriore motorizzato (veicoli con portellone
posteriore motorizzato)
Durante la chiusura del portellone posteriore

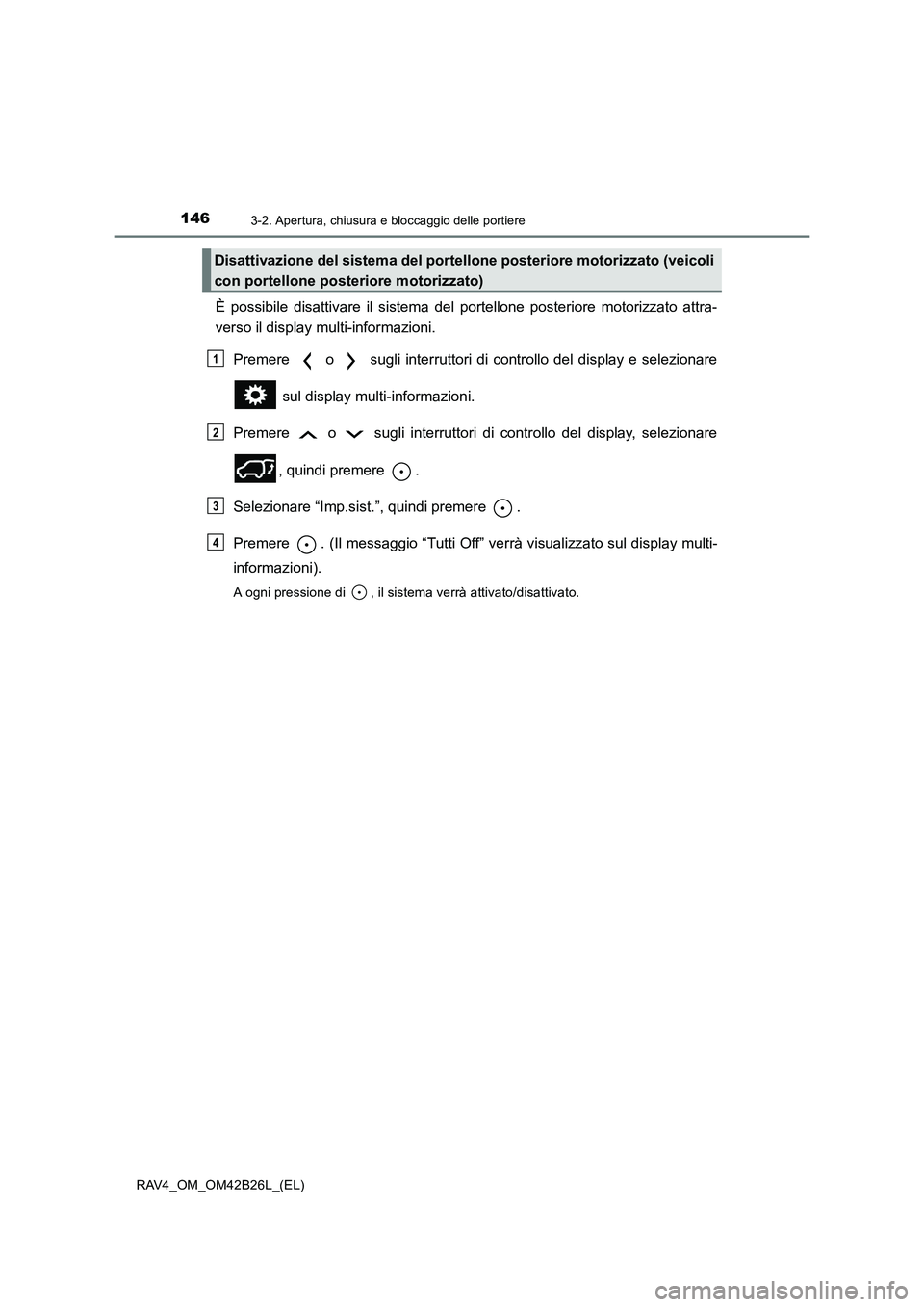

1463-2. Apertura, chiusura e bloccaggio delle portiere
RAV4_OM_OM42B26L_(EL)
È possibile disattivare il sistema del portellone posteriore motorizzato attra-
verso il display multi-informazioni.Premere o sugli interruttori di controllo del display e selezionare
sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare
, quindi premere .
Selezionare “Imp.sist.”, quindi premere .
Premere . (Il messaggio “Tutti Off” verrà visualizzato sul display multi-
informazioni).
A ogni pressione di , il sistema verrà attivato/disattivato.
Disattivazione del sistema del portell one posteriore motorizzato (veicoli
con portellone posteriore motorizzato)
1
2
3
4

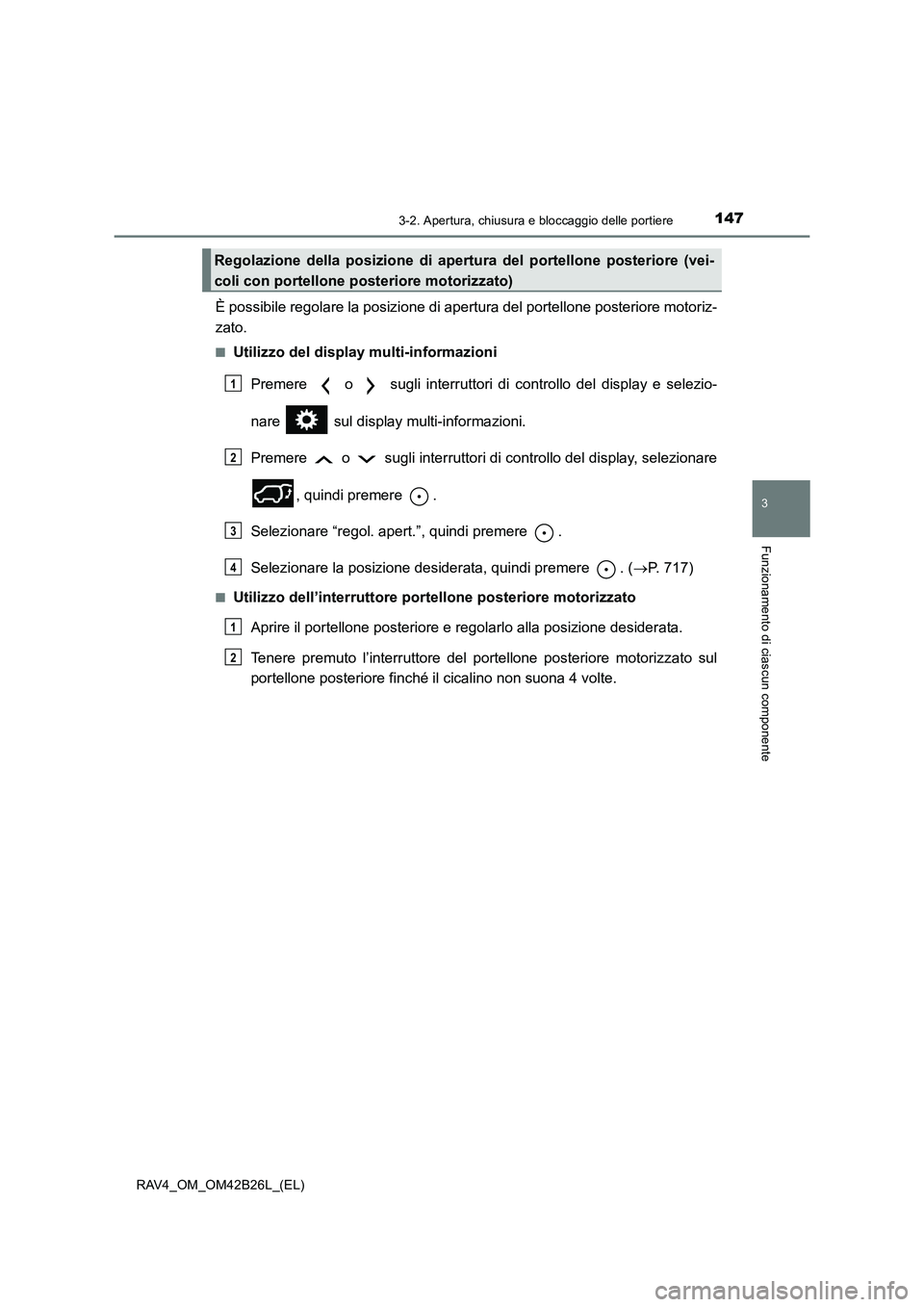

1473-2. Apertura, chiusura e bloccaggio delle portiere
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
È possibile regolare la posizione di apertura del portellone posteriore motoriz-
zato.
■Utilizzo del display multi-informazioniPremere o sugli interruttori di controllo del display e selezio-
nare sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare
, quindi premere .
Selezionare “regol. apert.”, quindi premere .
Selezionare la posizione desiderata, quindi premere . ( →P. 717)
■Utilizzo dell’interruttore portellone posteriore motorizzato
Aprire il portellone posteriore e r egolarlo alla posizione desiderata.
Tenere premuto l’interruttore del portellone posteriore motorizzato sul
portellone posteriore finché il cicalino non suona 4 volte.
Regolazione della posizione di apertu ra del portellone posteriore (vei-
coli con portellone posteriore motorizzato)
1
2
3
4
1
2

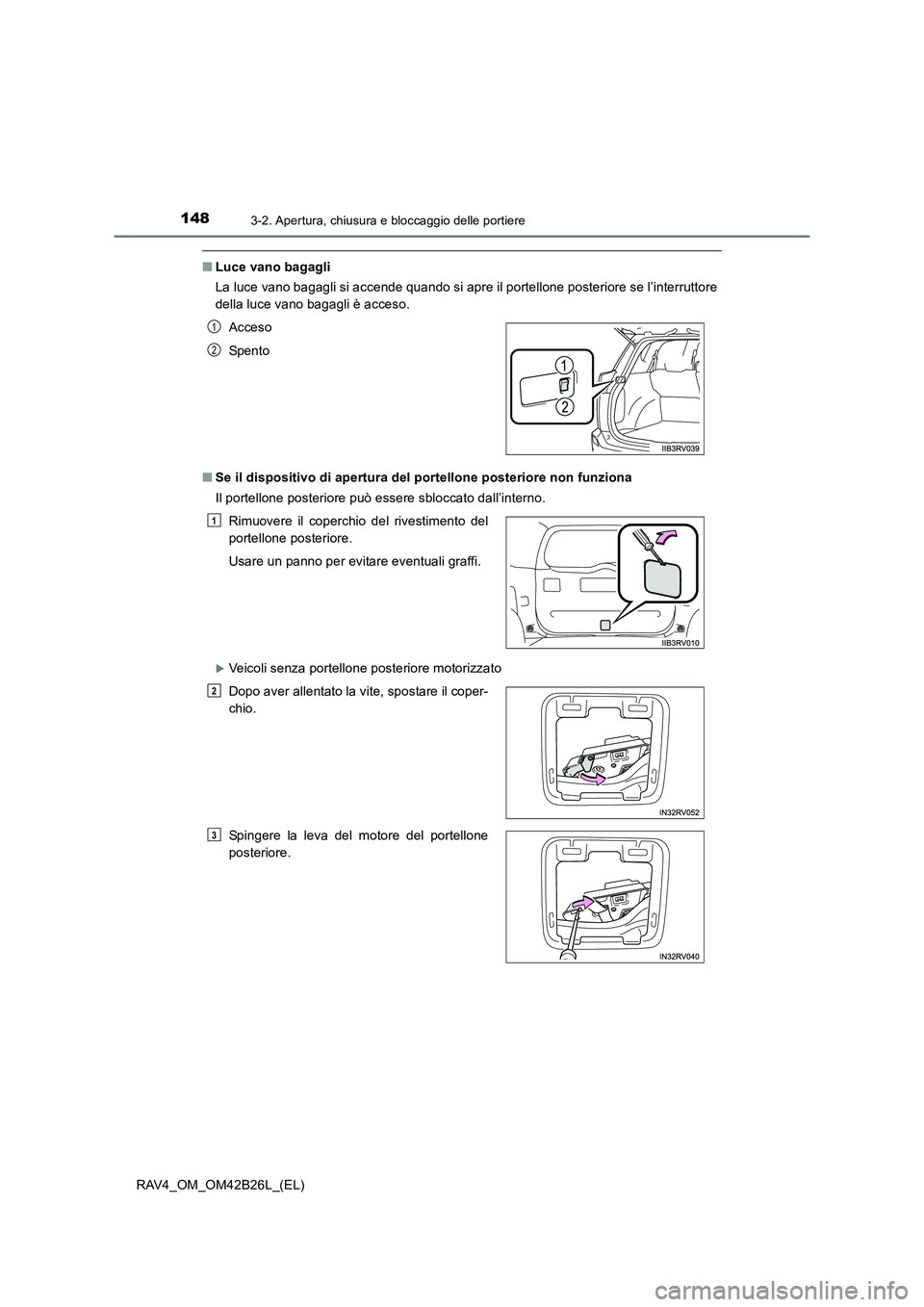

1483-2. Apertura, chiusura e bloccaggio delle portiere
RAV4_OM_OM42B26L_(EL)
■Luce vano bagagli
La luce vano bagagli si accende quando si apre il portellone posteriore se l’interruttore
della luce vano bagagli è acceso.
■ Se il dispositivo di apertura del portellone posteriore non funziona
Il portellone posteriore può essere sbloccato dall’interno.
XVeicoli senza portellone posteriore motorizzato Acceso
Spento
Rimuovere il coperchio del rivestimento del
portellone posteriore.
Usare un panno per evitare eventuali graffi.
Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
1
2
1
2
3

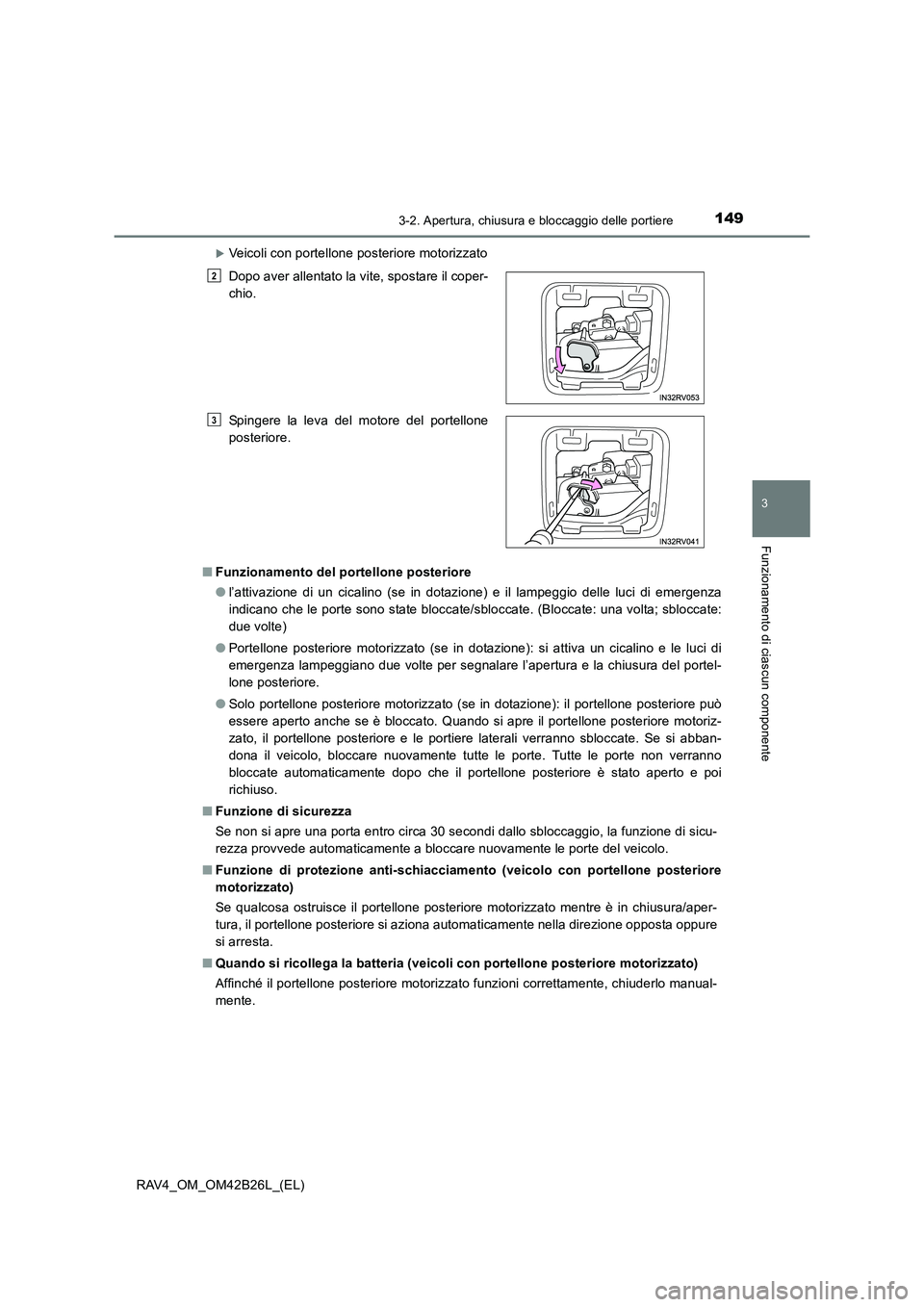

1493-2. Apertura, chiusura e bloccaggio delle portiere
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
XVeicoli con portellone posteriore motorizzato
■ Funzionamento del portellone posteriore
●l’attivazione di un cicalino (se in dotazione) e il lampeggio delle luci di emergenza
indicano che le porte sono state bloccate/sbloccate. (Bloccate: una volta; sbloccate:
due volte)
● Portellone posteriore motorizzato (se in dotazione): si attiva un cicalino e le luci di
emergenza lampeggiano due volte per segnalare l’apertura e la chiusura del portel-
lone posteriore.
● Solo portellone posteriore motorizzato (se in dotazione): il portellone posteriore può
essere aperto anche se è bloccato. Quando si apre il portellone posteriore motoriz-
zato, il portellone posteriore e le portiere laterali verranno sbloccate. Se si abban-
dona il veicolo, bloccare nuovamente tutte le porte. Tutte le porte non verranno
bloccate automaticamente dopo che il portellone posteriore è stato aperto e poi
richiuso.
■ Funzione di sicurezza
Se non si apre una porta entro circa 30 secondi dallo sbloccaggio, la funzione di sicu-
rezza provvede automaticamente a bloccare nuovamente le porte del veicolo.
■ Funzione di protezione anti-schiacciamento (veicolo con portellone posteriore
motorizzato)
Se qualcosa ostruisce il portellone posteriore motorizzato mentre è in chiusura/aper-
tura, il portellone posteriore si aziona automaticamente nella direzione opposta oppure
si arresta.
■ Quando si ricollega la batteria (veicoli con portellone posteriore motorizzato)
Affinché il portellone posteriore motorizzato funzioni correttamente, chiuderlo manual-
mente.Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
2
3

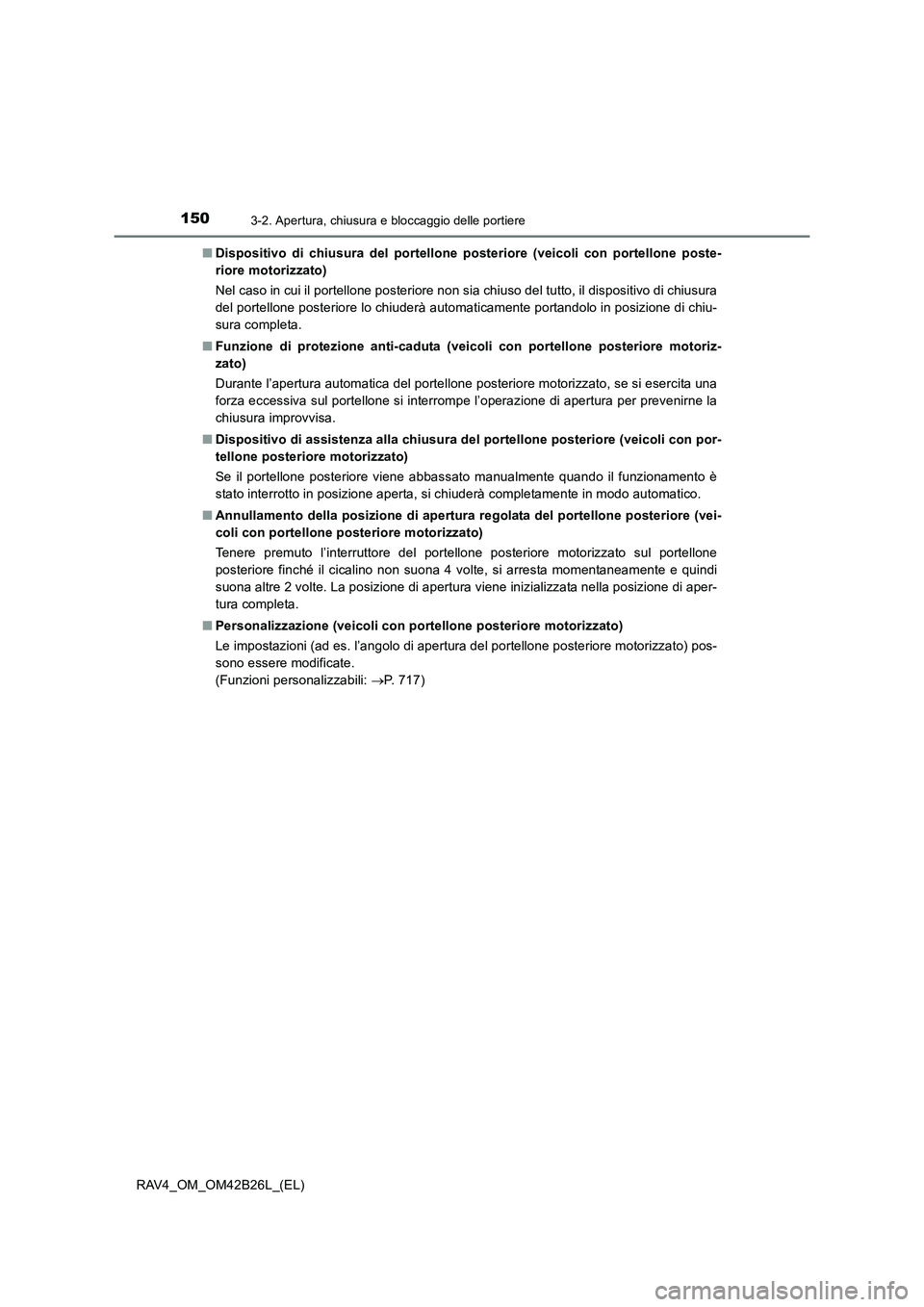

1503-2. Apertura, chiusura e bloccaggio delle portiere
RAV4_OM_OM42B26L_(EL)■
Dispositivo di chiusura del portellone posteriore (veicoli con portellone poste-
riore motorizzato)
Nel caso in cui il portellone posteriore non sia chiuso del tutto, il dispositivo di chiusura
del portellone posteriore lo chiuderà automaticamente portandolo in posizione di chiu-
sura completa.
■ Funzione di protezione anti-caduta (veicoli con portellone posteriore motoriz-
zato)
Durante l’apertura automatica del portellone posteriore motorizzato, se si esercita una
forza eccessiva sul portellone si interrompe l’operazione di apertura per prevenirne la
chiusura improvvisa.
■ Dispositivo di assistenza alla chiusura del portellone posteriore (veicoli con por-
tellone posteriore motorizzato)
Se il portellone posteriore viene abbassato manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiuderà completamente in modo automatico.
■ Annullamento della posizione di apertura regolata del portellone posteriore (vei-
coli con portellone posteriore motorizzato)
Tenere premuto l’interruttore del portellone posteriore motorizzato sul portellone
posteriore finché il cicalino non suona 4 volte, si arresta momentaneamente e quindi
suona altre 2 volte. La posizione di apertura viene inizializzata nella posizione di aper-
tura completa.
■ Personalizzazione (veicoli con portellone posteriore motorizzato)
Le impostazioni (ad es. l’angolo di apertura del portellone posteriore motorizzato) pos-
sono essere modificate.
(Funzioni personalizzabili: →P. 717)
