TOYOTA RAV4 2016 Manuale duso (in Italian)

511

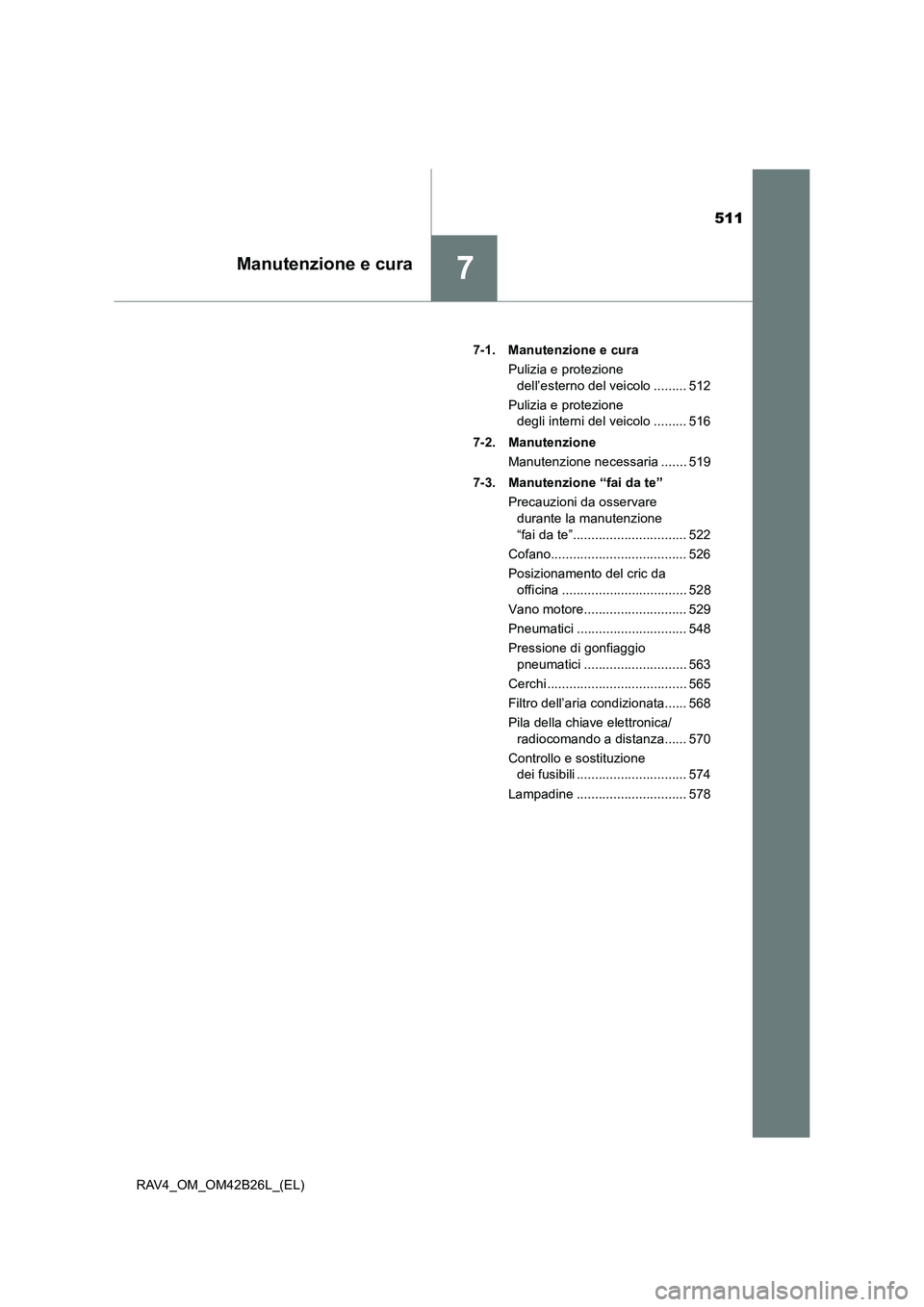

7Manutenzione e cura
RAV4_OM_OM42B26L_(EL)7-1. Manutenzione e cura
Pulizia e protezione dell’esterno del veicolo ......... 512
Pulizia e protezione degli interni del veicolo ......... 516
7-2. Manutenzione Manutenzione necessaria ....... 519
7-3. Manutenzione “fai da te” Precauzioni da osservare durante la manutenzione
“fai da te”............................... 522
Cofano..................................... 526
Posizionamento del cric da officina .................................. 528
Vano motore............................ 529
Pneumatici .............................. 548
Pressione di gonfiaggio pneumatici ............................ 563
Cerchi ...................................... 565
Filtro dell’aria condizionata...... 568
Pila della chiave elettronica/ radiocomando a distanza...... 570
Controllo e sostituzione dei fusibili .............................. 574
Lampadine .............................. 578

5127-1. Manutenzione e cura
RAV4_OM_OM42B26L_(EL)

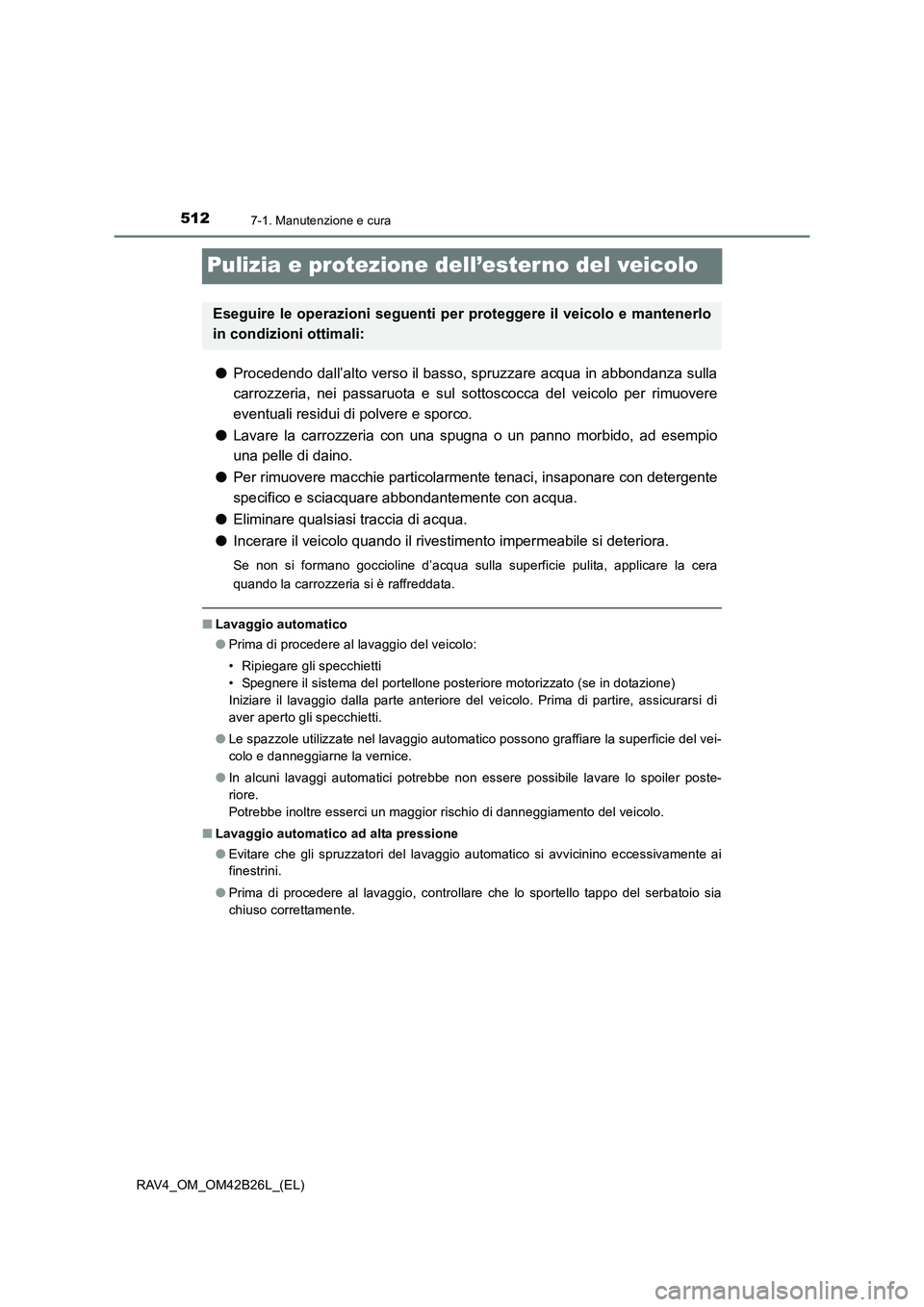

Pulizia e protezione dell’ester no del veicolo
●Procedendo dall’alto verso il basso, spruzzare acqua in abbondanza sulla
carrozzeria, nei passaruota e sul sottoscocca del veicolo per rimuovere
eventuali residui di polvere e sporco.
● Lavare la carrozzeria con una spugna o un panno morbido, ad esempio
una pelle di daino.
● Per rimuovere macchie particolarmente tenaci, insaponare con detergente
specifico e sciacquare abbondantemente con acqua.
● Eliminare qualsiasi traccia di acqua.
● Incerare il veicolo quando il rivestimento impermeabile si deteriora.
Se non si formano goccioline d’acqua sulla superficie pulita, applicare la cera
quando la carrozzeria si è raffreddata.
■Lavaggio automatico
●Prima di procedere al lavaggio del veicolo:
• Ripiegare gli specchietti
• Spegnere il sistema del portellone posteriore motorizzato (se in dotazione)
Iniziare il lavaggio dalla parte anteriore del veicolo. Prima di partire, assicurarsi di
aver aperto gli specchietti.
● Le spazzole utilizzate nel lavaggio automatico possono graffiare la superficie del vei-
colo e danneggiarne la vernice.
● In alcuni lavaggi automatici potrebbe non essere possibile lavare lo spoiler poste-
riore.
Potrebbe inoltre esserci un maggior rischio di danneggiamento del veicolo.
■ Lavaggio automatico ad alta pressione
●Evitare che gli spruzzatori del lavaggio automatico si avvicinino eccessivamente ai
finestrini.
● Prima di procedere al lavaggio, controllare che lo sportello tappo del serbatoio sia
chiuso correttamente.
Eseguire le operazioni seguenti pe r proteggere il veicolo e mantenerlo
in condizioni ottimali:

5137-1. Manutenzione e cura
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

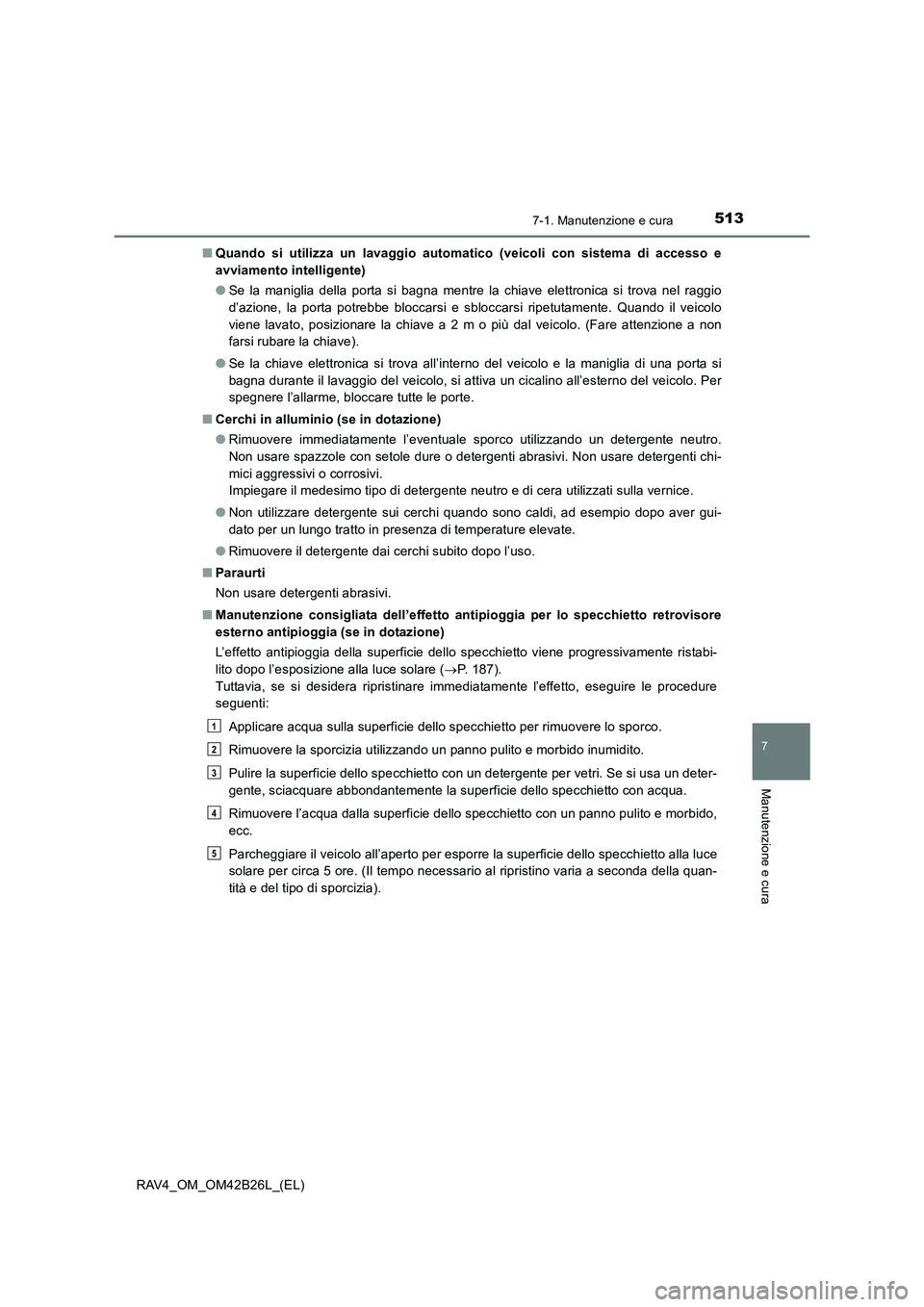

■Quando si utilizza un lavaggio automatico (veicoli con sistema di accesso e
avviamento intelligente)
●Se la maniglia della porta si bagna mentre la chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e sbloccarsi ripetutamente. Quando il veicolo
viene lavato, posizionare la chiave a 2 m o più dal veicolo. (Fare attenzione a non
farsi rubare la chiave).
● Se la chiave elettronica si trova all’interno del veicolo e la maniglia di una porta si
bagna durante il lavaggio del veicolo, si attiva un cicalino all’esterno del veicolo. Per
spegnere l’allarme, bloccare tutte le porte.
■ Cerchi in alluminio (se in dotazione)
●Rimuovere immediatamente l’eventuale sporco utilizzando un detergente neutro.
Non usare spazzole con setole dure o detergenti abrasivi. Non usare detergenti chi-
mici aggressivi o corrosivi.
Impiegare il medesimo tipo di detergente neutro e di cera utilizzati sulla vernice.
● Non utilizzare detergente sui cerchi quando sono caldi, ad esempio dopo aver gui-
dato per un lungo tratto in presenza di temperature elevate.
● Rimuovere il detergente dai cerchi subito dopo l’uso.
■ Paraurti
Non usare detergenti abrasivi.
■ Manutenzione consigliata dell’effetto antipioggia per lo specchietto retrovisore
esterno antipioggia (se in dotazione)
L’effetto antipioggia della superficie dello specchietto viene progressivamente ristabi-
lito dopo l’esposizione alla luce solare ( →P. 187).
Tuttavia, se si desidera ripristinare immediatamente l’effetto, eseguire le procedure
seguenti:
Applicare acqua sulla superficie dello specchietto per rimuovere lo sporco.
Rimuovere la sporcizia utilizzando un panno pulito e morbido inumidito.
Pulire la superficie dello specchietto con un detergente per vetri. Se si usa un deter-
gente, sciacquare abbondantemente la superficie dello specchietto con acqua.
Rimuovere l’acqua dalla superficie dello specchietto con un panno pulito e morbido,
ecc.
Parcheggiare il veicolo all’aperto per esporre la superficie dello specchietto alla luce
solare per circa 5 ore. (Il tempo necessario al ripristino varia a seconda della quan-
tità e del tipo di sporcizia).
1
2
3
4
5

5147-1. Manutenzione e cura
RAV4_OM_OM42B26L_(EL)

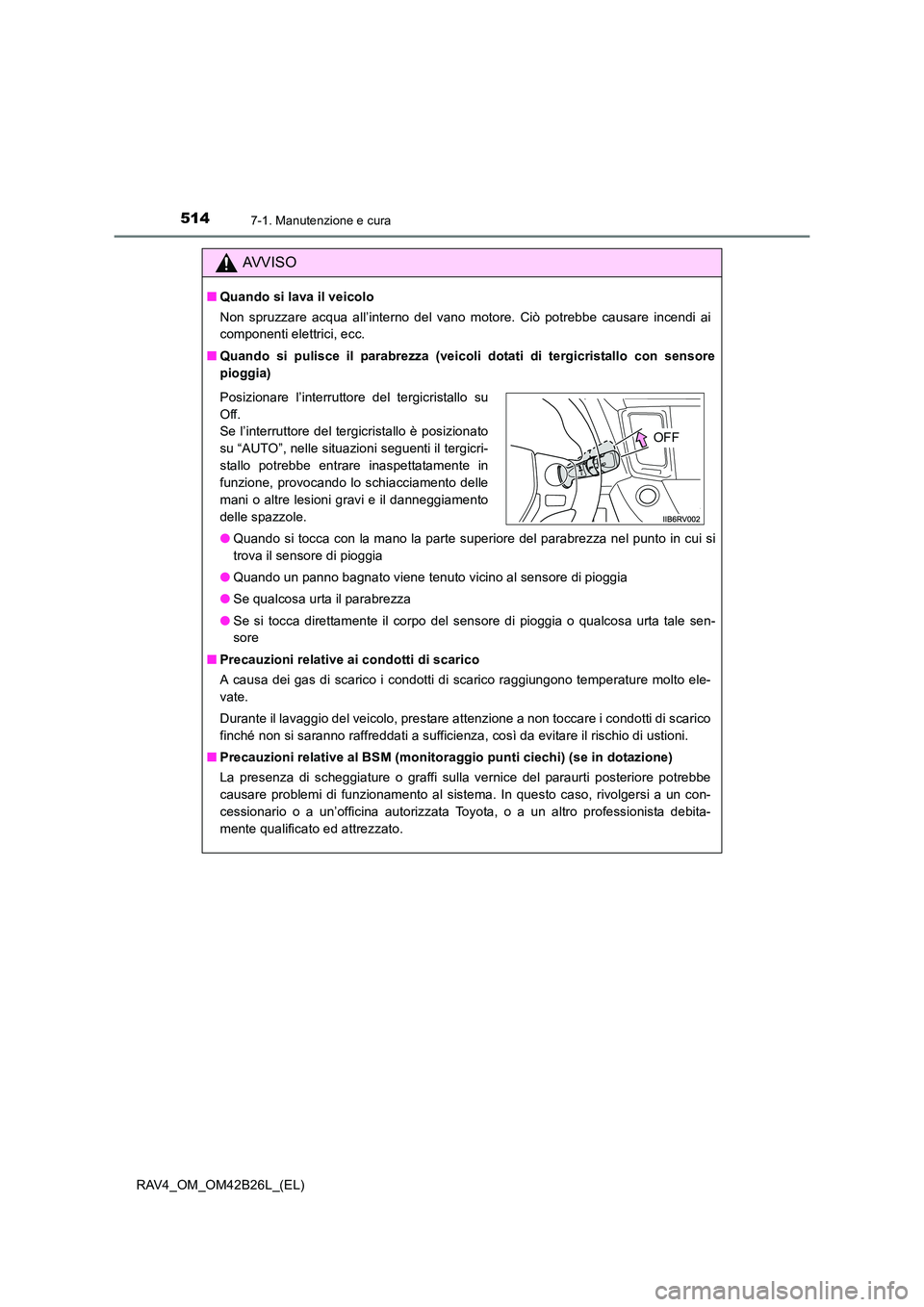

AVVISO
■Quando si lava il veicolo
Non spruzzare acqua all’interno del vano motore. Ciò potrebbe causare incendi ai
componenti elettrici, ecc.
■ Quando si pulisce il parabrezza (veicoli dotati di tergicristallo con sensore
pioggia)
●Quando si tocca con la mano la parte superiore del parabrezza nel punto in cui si
trova il sensore di pioggia
● Quando un panno bagnato viene tenuto vicino al sensore di pioggia
● Se qualcosa urta il parabrezza
● Se si tocca direttamente il corpo del sensore di pioggia o qualcosa urta tale sen-
sore
■ Precauzioni relative ai condotti di scarico
A causa dei gas di scarico i condotti di scarico raggiungono temperature molto ele-
vate.
Durante il lavaggio del veicolo, prestare attenzione a non toccare i condotti di scarico
finché non si saranno raffreddati a sufficienza, così da evitare il rischio di ustioni.
■ Precauzioni relative al BSM (monitor aggio punti ciechi) (se in dotazione)
La presenza di scheggiature o graffi sulla vernice del paraurti posteriore potrebbe
causare problemi di funzionamento al sistema. In questo caso, rivolgersi a un con-
cessionario o a un’officina autorizzata Toyota, o a un altro professionista debita-
mente qualificato ed attrezzato.
Posizionare l’interruttore del tergicristallo su
Off.
Se l’interruttore del tergicristallo è posizionato
su “AUTO”, nelle situazioni seguenti il tergicri-
stallo potrebbe entrare inaspettatamente in
funzione, provocando lo schiacciamento delle
mani o altre lesioni gravi e il danneggiamento
delle spazzole.
OFF

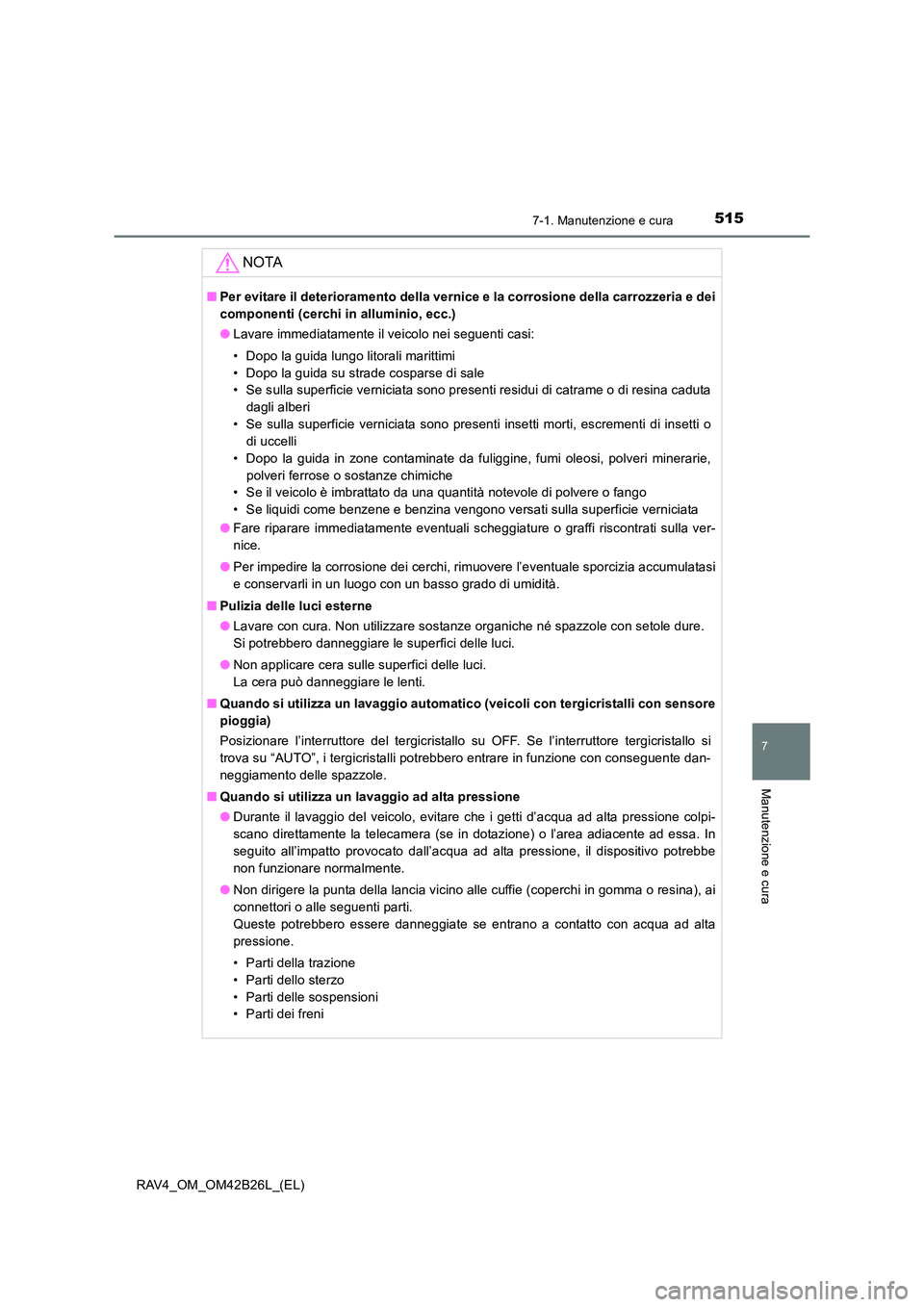

5157-1. Manutenzione e cura
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura
NOTA
■Per evitare il deterioramento della vernice e la corrosione della carrozzeria e dei
componenti (cerchi in alluminio, ecc.)
●Lavare immediatamente il veicolo nei seguenti casi:
• Dopo la guida lungo litorali marittimi
• Dopo la guida su strade cosparse di sale
• Se sulla superficie verniciata sono presenti residui di catrame o di resina caduta
dagli alberi
• Se sulla superficie verniciata sono presenti insetti morti, escrementi di insetti o di uccelli
• Dopo la guida in zone contaminate da fuliggine, fumi oleosi, polveri minerarie, polveri ferrose o sostanze chimiche
• Se il veicolo è imbrattato da una quantità notevole di polvere o fango
• Se liquidi come benzene e benzina vengono versati sulla superficie verniciata
● Fare riparare immediatamente eventuali scheggiature o graffi riscontrati sulla ver-
nice.
● Per impedire la corrosione dei cerchi, rimuovere l’eventuale sporcizia accumulatasi
e conservarli in un luogo con un basso grado di umidità.
■ Pulizia delle luci esterne
●Lavare con cura. Non utilizzare sostanze organiche né spazzole con setole dure.
Si potrebbero danneggiare le superfici delle luci.
● Non applicare cera sulle superfici delle luci.
La cera può danneggiare le lenti.
■ Quando si utilizza un lavaggio automatico (veicoli con tergicristalli con sensore
pioggia)
Posizionare l’interruttore del tergicristallo su OFF. Se l’interruttore tergicristallo si
trova su “AUTO”, i tergicristalli potrebbero entrare in funzione con conseguente dan-
neggiamento delle spazzole.
■ Quando si utilizza un lavaggio ad alta pressione
●Durante il lavaggio del veicolo, evitare che i getti d’acqua ad alta pressione colpi-
scano direttamente la telecamera (se in dotazione) o l’area adiacente ad essa. In
seguito all’impatto provocato dall’acqua ad alta pressione, il dispositivo potrebbe
non funzionare normalmente.
● Non dirigere la punta della lancia vicino alle cuffie (coperchi in gomma o resina), ai
connettori o alle seguenti parti.
Queste potrebbero essere danneggiate se entrano a contatto con acqua ad alta
pressione.
• Parti della trazione
• Parti dello sterzo
• Parti delle sospensioni
• Parti dei freni

5167-1. Manutenzione e cura
RAV4_OM_OM42B26L_(EL)

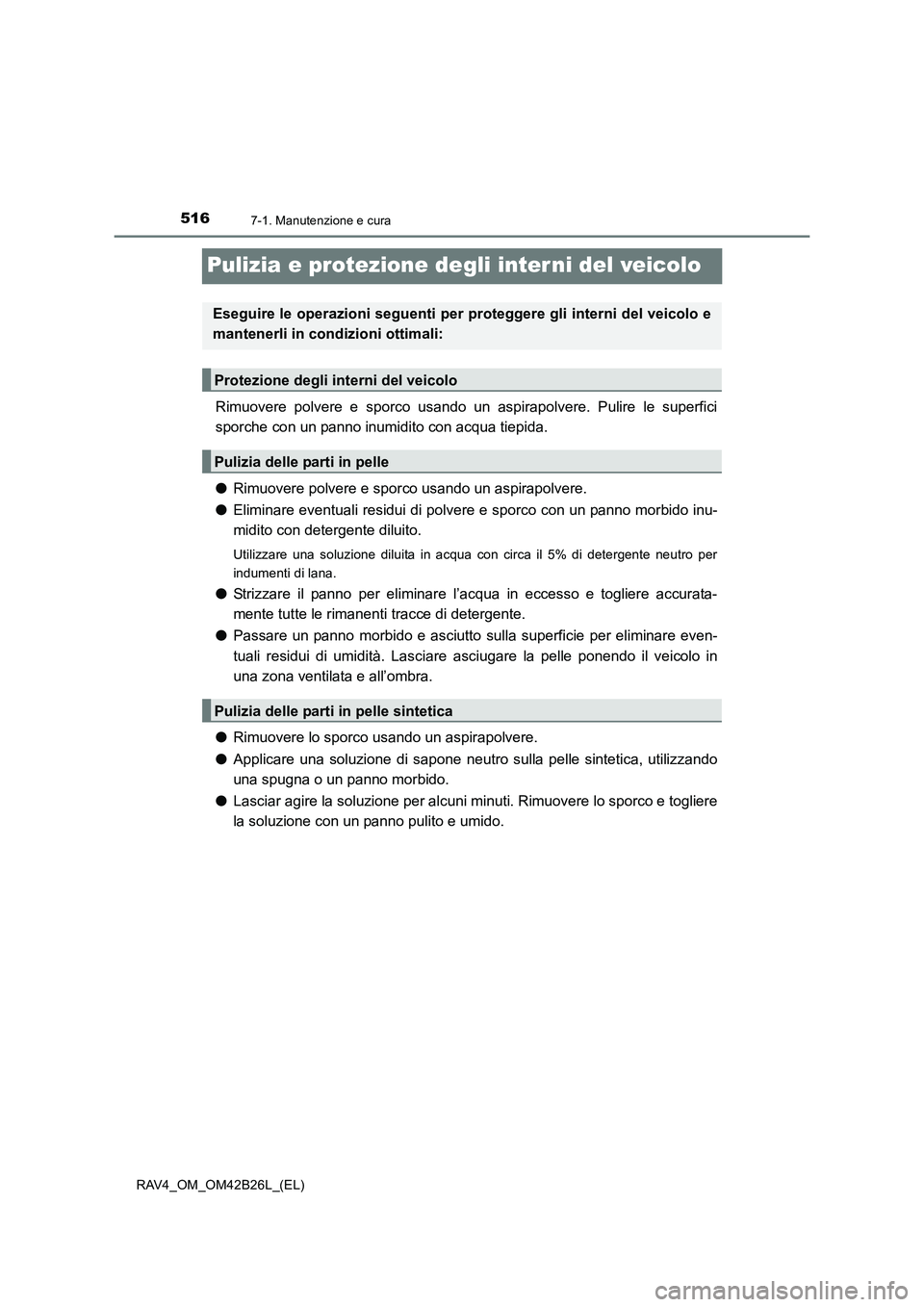

Pulizia e protezione degli inter ni del veicolo
Rimuovere polvere e sporco usando un aspirapolvere. Pulire le superfici
sporche con un panno inumidito con acqua tiepida.
●Rimuovere polvere e sporco usando un aspirapolvere.
● Eliminare eventuali residui di polvere e sporco con un panno morbido inu-
midito con detergente diluito.
Utilizzare una soluzione diluita in acqua con circa il 5% di detergente neutro per
indumenti di lana.
● Strizzare il panno per eliminare l’acqua in eccesso e togliere accurata-
mente tutte le rimanenti tracce di detergente.
● Passare un panno morbido e asciutto sulla superficie per eliminare even-
tuali residui di umidità. Lasciare asciugare la pelle ponendo il veicolo in
una zona ventilata e all’ombra.
● Rimuovere lo sporco usando un aspirapolvere.
● Applicare una soluzione di sapone neutro sulla pelle sintetica, utilizzando
una spugna o un panno morbido.
● Lasciar agire la soluzione per alcuni minuti. Rimuovere lo sporco e togliere
la soluzione con un panno pulito e umido.
Eseguire le operazioni seguenti per proteggere gli interni del veicolo e
mantenerli in condizioni ottimali:
Protezione degli interni del veicolo
Pulizia delle parti in pelle
Pulizia delle parti in pelle sintetica

5177-1. Manutenzione e cura
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura

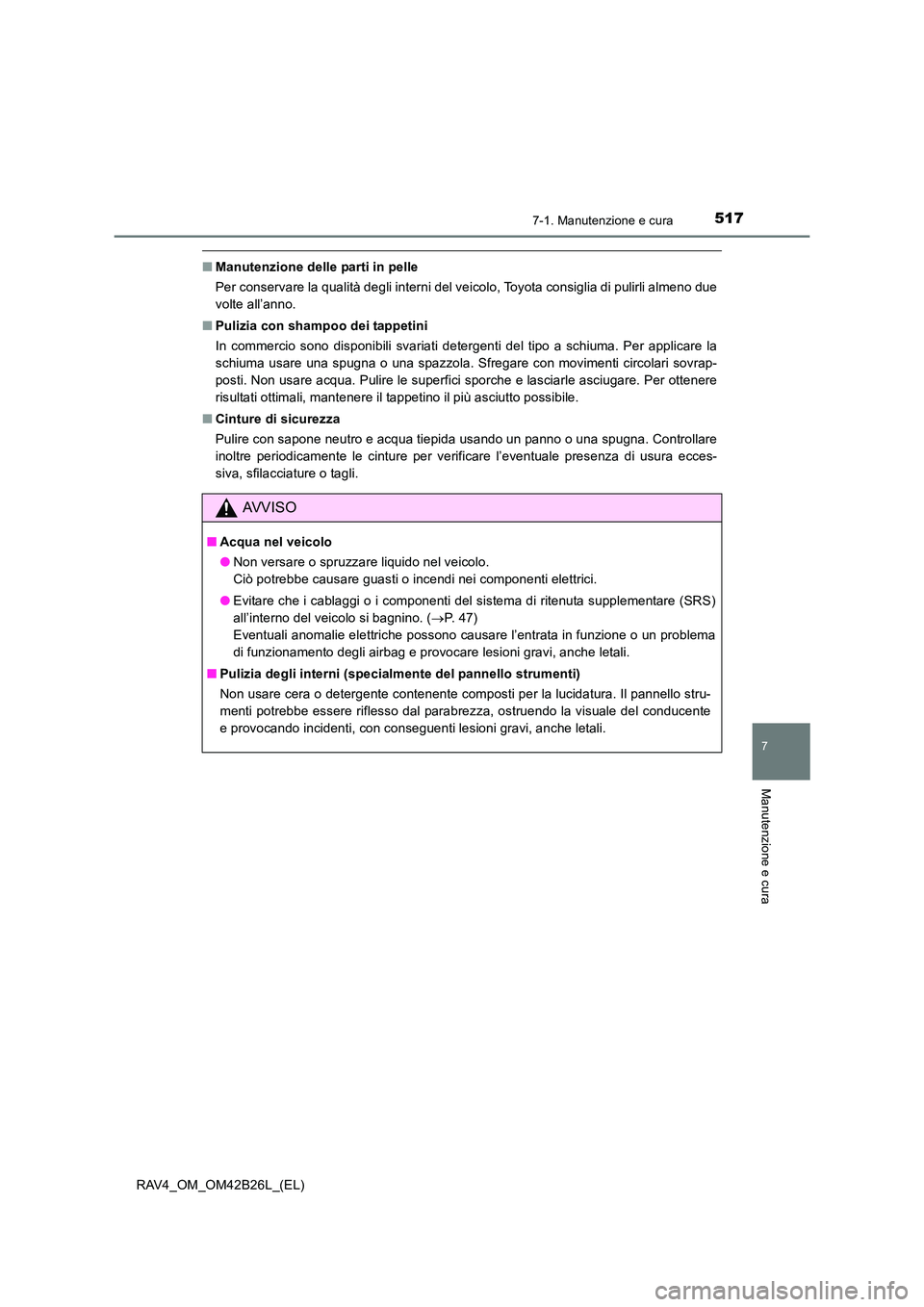

■Manutenzione delle parti in pelle
Per conservare la qualità degli interni del veicolo, Toyota consiglia di pulirli almeno due
volte all’anno.
■ Pulizia con shampoo dei tappetini
In commercio sono disponibili svariati detergenti del tipo a schiuma. Per applicare la
schiuma usare una spugna o una spazzola. Sfregare con movimenti circolari sovrap-
posti. Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere
risultati ottimali, mantenere il tappetino il più asciutto possibile.
■ Cinture di sicurezza
Pulire con sapone neutro e acqua tiepida usando un panno o una spugna. Controllare
inoltre periodicamente le cinture per verificare l’eventuale presenza di usura ecces-
siva, sfilacciature o tagli.
AVVISO
■Acqua nel veicolo
●Non versare o spruzzare liquido nel veicolo.
Ciò potrebbe causare guasti o incendi nei componenti elettrici.
● Evitare che i cablaggi o i componenti del sistema di ritenuta supplementare (SRS)
all’interno del veicolo si bagnino. ( →P. 47)
Eventuali anomalie elettriche possono causare l’entrata in funzione o un problema
di funzionamento degli airbag e provocare lesioni gravi, anche letali.
■ Pulizia degli interni (specialmente del pannello strumenti)
Non usare cera o detergente contenente composti per la lucidatura. Il pannello stru-
menti potrebbe essere riflesso dal parabrezza, ostruendo la visuale del conducente
e provocando incidenti, con conseguenti lesioni gravi, anche letali.

5187-1. Manutenzione e cura
RAV4_OM_OM42B26L_(EL)

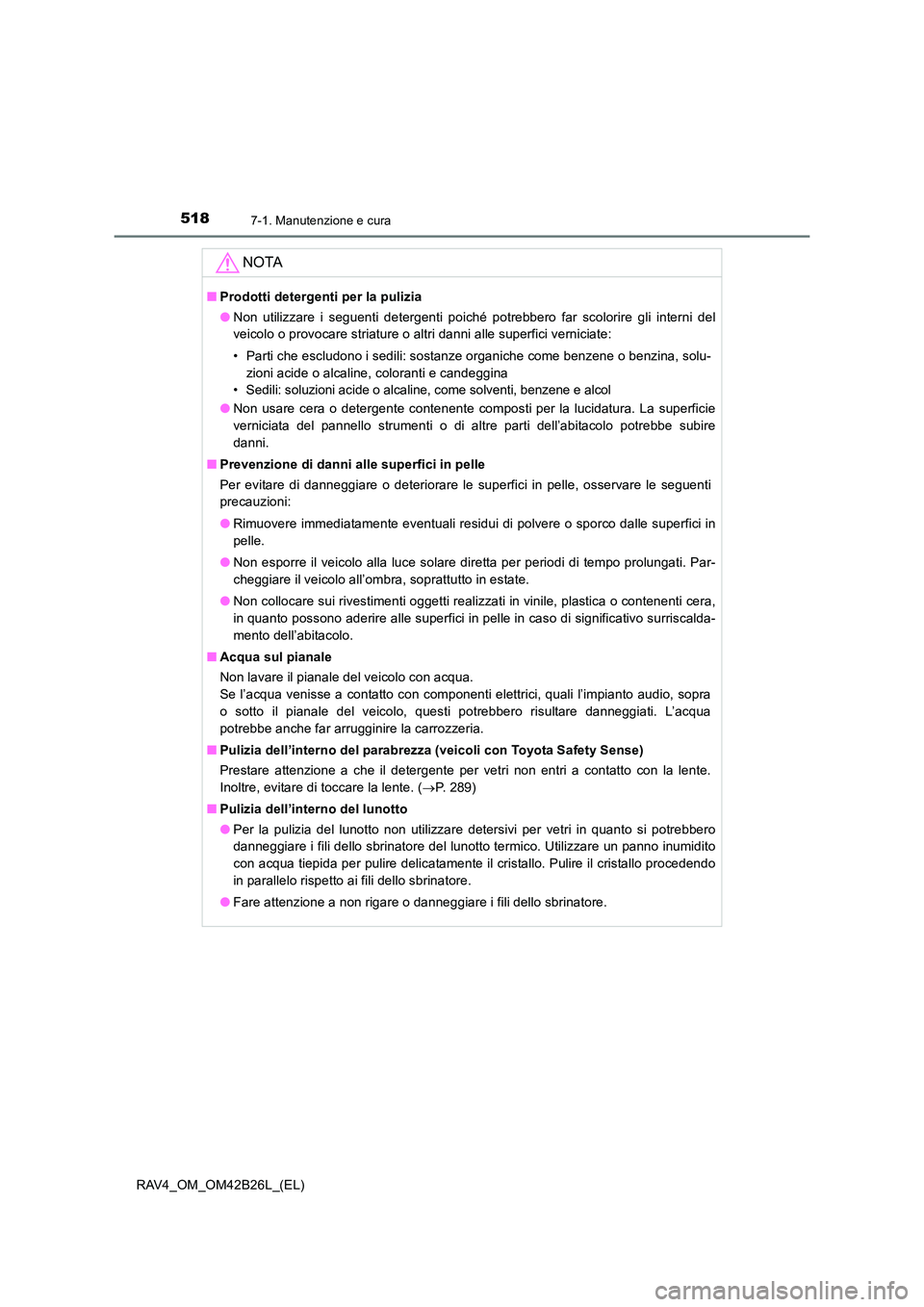

NOTA
■Prodotti detergenti per la pulizia
●Non utilizzare i seguenti detergenti poiché potrebbero far scolorire gli interni del
veicolo o provocare striature o altri danni alle superfici verniciate:
• Parti che escludono i sedili: sostanze organiche come benzene o benzina, solu-
zioni acide o alcaline, coloranti e candeggina
• Sedili: soluzioni acide o alcaline, come solventi, benzene e alcol
● Non usare cera o detergente contenente composti per la lucidatura. La superficie
verniciata del pannello strumenti o di altre parti dell’abitacolo potrebbe subire
danni.
■ Prevenzione di danni alle superfici in pelle
Per evitare di danneggiare o deteriorare le superfici in pelle, osservare le seguenti
precauzioni:
●Rimuovere immediatamente eventuali residui di polvere o sporco dalle superfici in
pelle.
● Non esporre il veicolo alla luce solare diretta per periodi di tempo prolungati. Par-
cheggiare il veicolo all’ombra, soprattutto in estate.
● Non collocare sui rivestimenti oggetti realizzati in vinile, plastica o contenenti cera,
in quanto possono aderire alle superfici in pelle in caso di significativo surriscalda-
mento dell’abitacolo.
■ Acqua sul pianale
Non lavare il pianale del veicolo con acqua.
Se l’acqua venisse a contatto con componenti elettrici, quali l’impianto audio, sopra
o sotto il pianale del veicolo, questi potrebbero risultare danneggiati. L’acqua
potrebbe anche far arrugginire la carrozzeria.
■ Pulizia dell’interno del parabrezza (veicoli con Toyota Safety Sense)
Prestare attenzione a che il detergente per vetri non entri a contatto con la lente.
Inoltre, evitare di toccare la lente. ( →P. 289)
■ Pulizia dell’interno del lunotto
●Per la pulizia del lunotto non utilizzare detersivi per vetri in quanto si potrebbero
danneggiare i fili dello sbrinatore del lunotto termico. Utilizzare un panno inumidito
con acqua tiepida per pulire delicatamente il cristallo. Pulire il cristallo procedendo
in parallelo rispetto ai fili dello sbrinatore.
● Fare attenzione a non rigare o danneggiare i fili dello sbrinatore.

5197-2. Manutenzione
RAV4_OM_OM42B26L_(EL)
7
Manutenzione e cura
Manutenzione necessaria
Effettuare gli interventi di manutenzione programmata agli intervalli specificati
nel programma di manutenzione.
Per maggiori informazioni sul programma di manutenzione, vedere il “Libretto di
manutenzione Toyota” o il “Libretto di garanzia Toyota”.
Commenti sulla manutenzione “fai da te”
Molti degli interventi di manutenzione sono facili e possono essere eseguiti dal pro-
prietario del veicolo. È necessaria solamente una minima esperienza nel campo
della meccanica e pochi attrezzi di base.
Si noti tuttavia che per alcuni interventi di manutenzione è richiesto l’uso di attrezzi
speciali e competenze specifiche. È pertanto necessario che questi interventi ven-
gano eseguiti da meccanici specializzati. Anche se il proprietario è un abile mecca-
nico “fai da te”, è consigliabile che le riparazioni e gli interventi di manutenzione
vengano eseguiti da un concessionario o da un’officina autorizzata Toyota, o da un
altro professionista debitamente qualificato ed attrezzato. I concessionari e le offi-
cine autorizzate Toyota tengono un registro degli interventi di manutenzione, e ciò
potrebbe tornare utile nel caso il veicolo dovesse avere bisogno di un intervento
coperto da garanzia. Nel caso si decidesse di rivolgersi a un’officina debitamente
qualificata e attrezzata, diversa da un’officina autorizzata Toyota, per la riparazione
o la manutenzione del veicolo, è consigliabile assicurarsi che venga tenuto un regi-
stro degli interventi di manutenzione.
Per garantire una guida sicura ed economica, è essenziale provvedere
alla cura quotidiana e alla regolare manutenzione del veicolo. Toyota
raccomanda i seguenti interventi di manutenzione:
Manutenzione programmata
Manutenzione “fai da te”

5207-2. Manutenzione
RAV4_OM_OM42B26L_(EL)

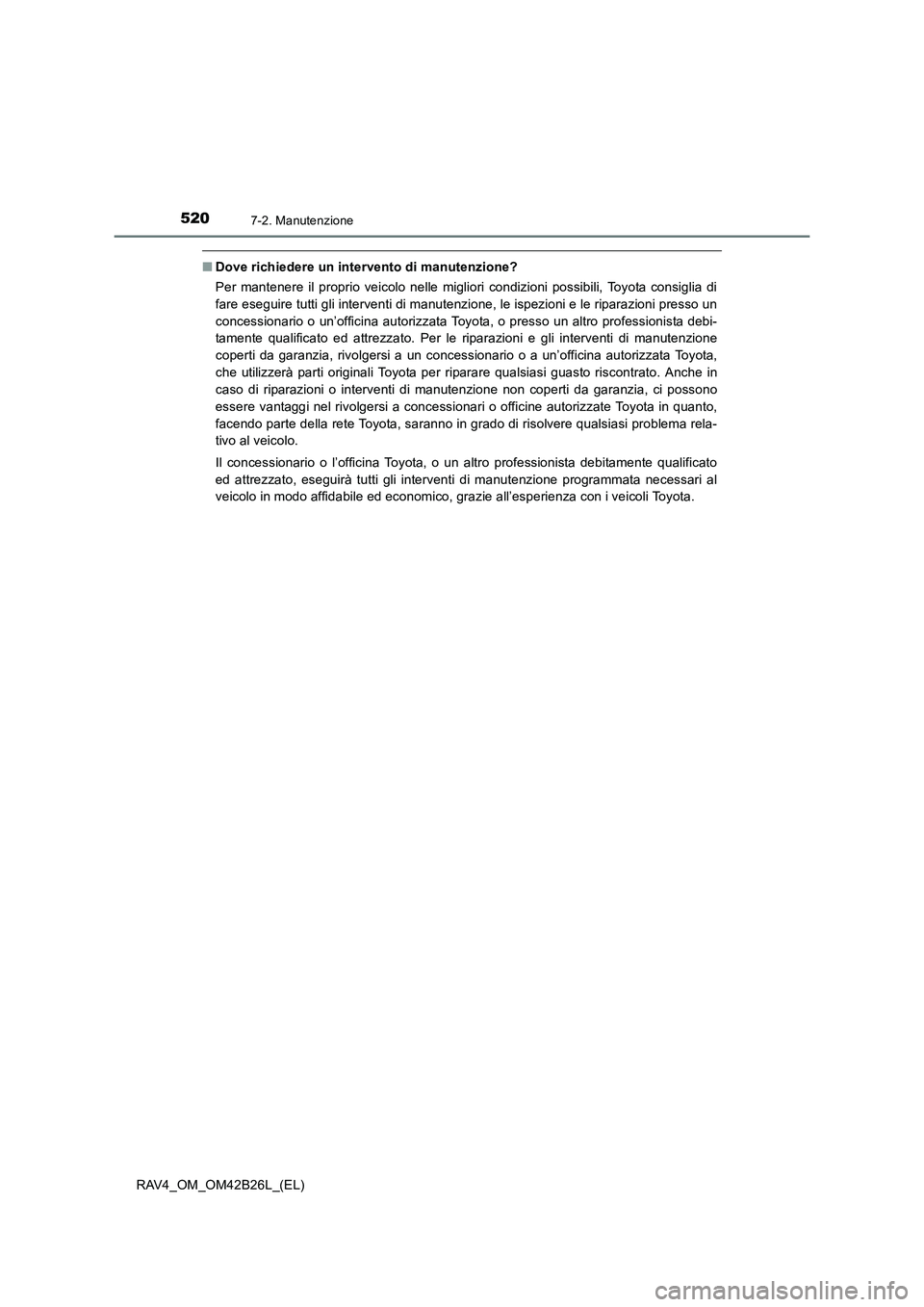

■Dove richiedere un intervento di manutenzione?
Per mantenere il proprio veicolo nelle migliori condizioni possibili, Toyota consiglia di
fare eseguire tutti gli interventi di manutenzione, le ispezioni e le riparazioni presso un
concessionario o un’officina autorizzata Toyota, o presso un altro professionista debi-
tamente qualificato ed attrezzato. Per le riparazioni e gli interventi di manutenzione
coperti da garanzia, rivolgersi a un concessionario o a un’officina autorizzata Toyota,
che utilizzerà parti originali Toyota per riparare qualsiasi guasto riscontrato. Anche in
caso di riparazioni o interventi di manutenzione non coperti da garanzia, ci possono
essere vantaggi nel rivolgersi a concessionari o officine autorizzate Toyota in quanto,
facendo parte della rete Toyota, saranno in grado di risolvere qualsiasi problema rela-
tivo al veicolo.
Il concessionario o l’officina Toyota, o un altro professionista debitamente qualificato
ed attrezzato, eseguirà tutti gli interventi di manutenzione programmata necessari al
veicolo in modo affidabile ed economico, grazie all’esperienza con i veicoli Toyota.
