TOYOTA RAV4 2016 Návod na použitie (in Slovakian)

1012. Prístrojová doska
2
Prístrojová doska
RAV4_OM_OM42A45SK_(EE)
(ak je vo
výbave)
Indikátor predhrievania
motora (S. 221, 224)*1
(ak je vo
výbave)
Indikátor "AUTO LSD"
(S. 375)
*1
(ak je vo
výbave)
Indikátor asistenta pre
jazdu z kopca (S. 360)
*3
(ak je vo
výbave)
Indikátor parkovacieho
asistenta (S. 338)
*3Indikátor zabezpečenia
(S. 83, 91)
(ak je vo
výbave)
Indikátor parkovacieho
asistenta (S. 339)
(ak je vo
výbave)
Indikátor "SPORT"
(S. 233)
(ak je vo
výbave)Indikátor LDA (S. 305)
(ak je vo
výbave)
Indikátor "ECO MODE"
(S. 233)*4, 5
(ak je vo
výbave)
Indikátor BSM na vonkaj-
ších spätných zrkadlách
(S. 362)
*1
(ak je vo
výbave)
Indikátor radenia
(S. 254)
(ak je vo
výbave)Indikátor BSM (S. 362)
*1
(ak je vo
výbave)
Indikátor Eko-jazdy
(S. 103)*1, 3Indikátor
"PASSENGER AIR
BAG" (S. 58)
*1
(ak je vo
výbave)
Indikátor Stop & Start
(S. 348)
*1, 6
(ak je vo
výbave)
Výstražná kontrolka PCS
(S. 294)
*1
(ak je vo
výbave)
Indikátor zrušenia Stop &
Start (S. 349)
*7
Výstražný indikátor poľa-
dovice (S. 610)
*1
(ak je vo
výbave)
Indikátor pohonu všetkých
kolies (S. 347)

1022. Prístrojová doska
RAV4_OM_OM42A45SK_(EE)

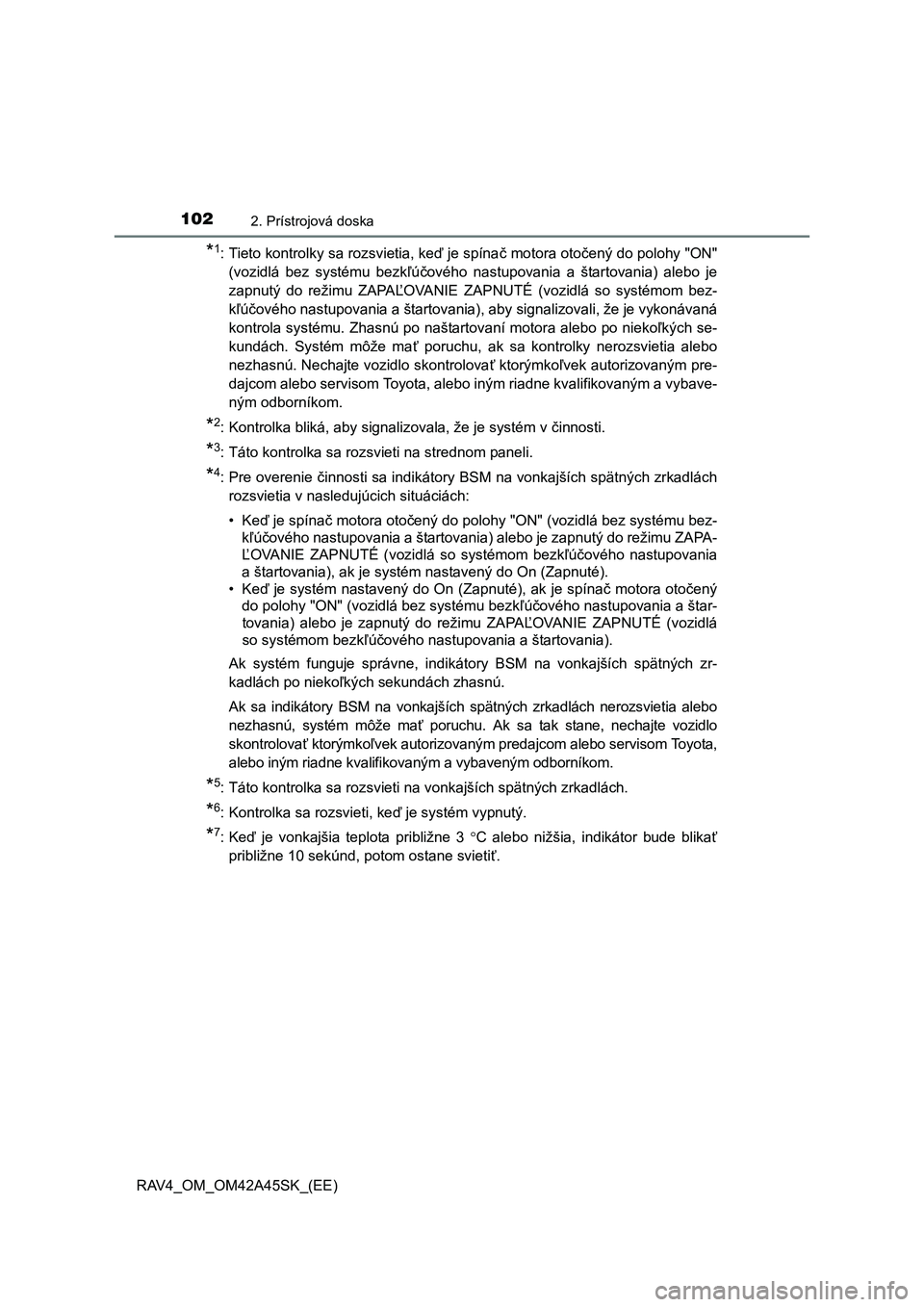

*1: Tieto kontrolky sa rozsvietia, keď je spínač motora otočený do polohy "ON"
(vozidlá bez systému bezkľúčového nastupovania a štartovania) alebo je
zapnutý do režimu ZAPAĽOVANIE ZAPNUTÉ (vozidlá so systémom bez-
kľúčového nastupovania a štartovania), aby signalizovali, že je vykonávaná
kontrola systému. Zhasnú po naštartovaní motora alebo po niekoľkých se-
kundách. Systém môže mať poruchu, ak sa kontrolky nerozsvietia alebo
nezhasnú. Nechajte vozidlo skontrolovať ktorýmkoľvek autorizovaným pre-
dajcom alebo servisom Toyota, alebo iným riadne kvalifikovaným a vybave-
ným odborníkom.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Táto kontrolka sa rozsvieti na strednom paneli.
*4: Pre overenie činnosti sa indikátory BSM na vonkajších spätných zrkadlách
rozsvietia v nasledujúcich situáciách:
•Keď je spínač motora otočený do polohy "ON" (vozidlá bez systému bez-
kľúčového nastupovania a štartovania) alebo je zapnutý do režimu ZAPA-
ĽOVANIE ZAPNUTÉ (vozidlá so systémom bezkľúčového nastupovania
a štartovania), ak je systém nastavený do On (Zapnuté).
•Keď je systém nastavený do On (Zapnuté), ak je spínač motora otočený
do polohy "ON" (vozidlá bez systému bezkľúčového nastupovania a štar-
tovania) alebo je zapnutý do režimu ZAPAĽOVANIE ZAPNUTÉ (vozidlá
so systémom bezkľúčového nastupovania a štartovania).
Ak systém funguje správne, indikátory BSM na vonkajších spätných zr-
kadlách po niekoľkých sekundách zhasnú.
Ak sa indikátory BSM na vonkajších spätných zrkadlách nerozsvietia alebo
nezhasnú, systém môže mať poruchu. Ak sa tak stane, nechajte vozidlo
skontrolovať ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo iným riadne kvalifikovaným a vybaveným odborníkom.
*5: Táto kontrolka sa rozsvieti na vonkajších spätných zrkadlách.
*6: Kontrolka sa rozsvieti, keď je systém vypnutý.
*7:Keď je vonkajšia teplota približne 3 C alebo nižšia, indikátor bude blikať
približne 10 sekúnd, potom ostane svietiť.

1032. Prístrojová doska
2
Prístrojová doska
RAV4_OM_OM42A45SK_(EE)

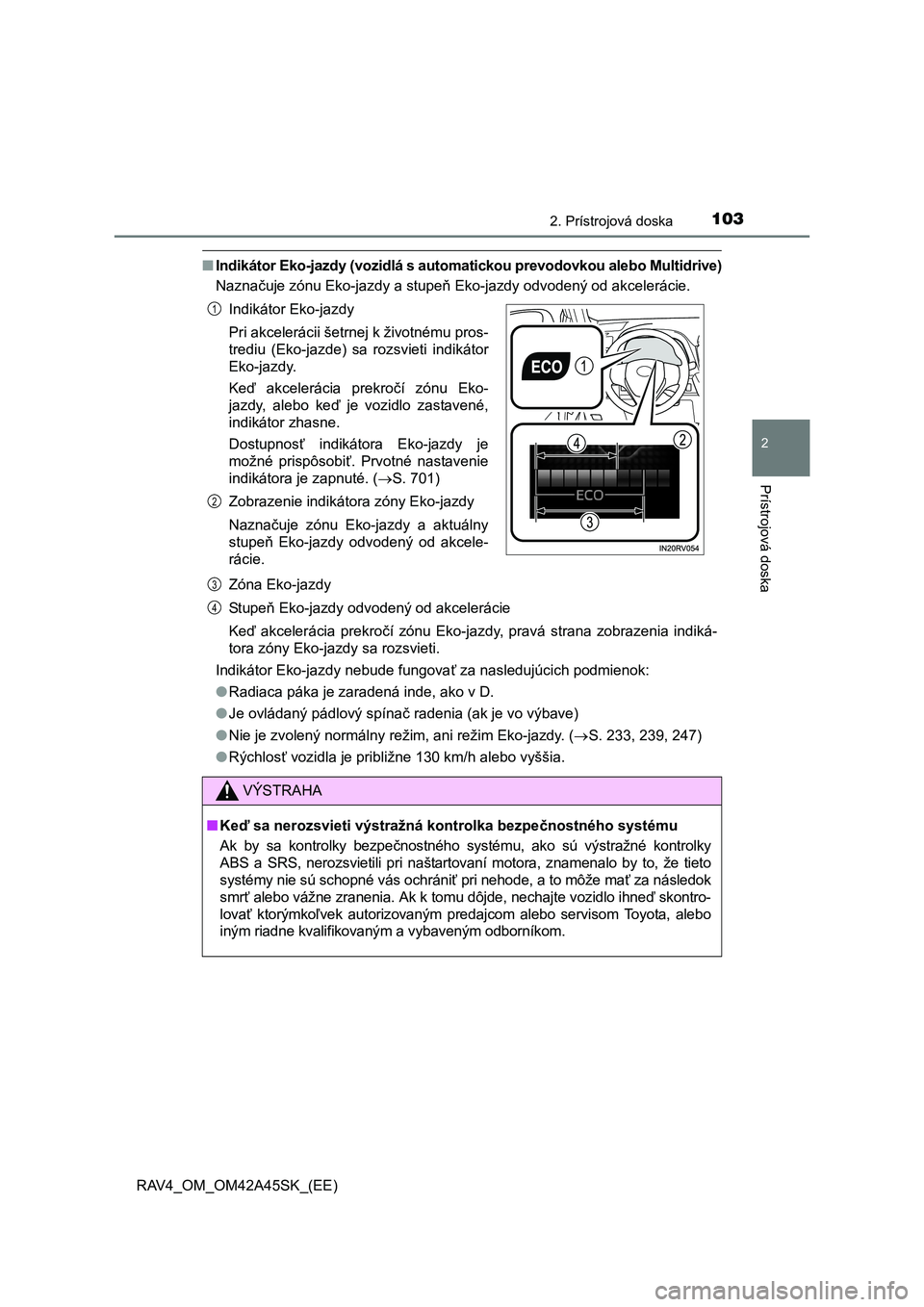

■Indikátor Eko-jazdy (vozidlá s automatickou prevodovkou alebo Multidrive)
Naznačuje zónu Eko-jazdy a stupeň Eko-jazdy odvodený od akcelerácie.
Zóna Eko-jazdy
Stupeň Eko-jazdy odvodený od akcelerácie
Keď akcelerácia prekročí zónu Eko-jazdy, pravá strana zobrazenia indiká-
tora zóny Eko-jazdy sa rozsvieti.
Indikátor Eko-jazdy nebude fungovať za nasledujúcich podmienok:
●Radiaca páka je zaradená inde, ako v D.
●Je ovládaný pádlový spínač radenia (ak je vo výbave)
●Nie je zvolený normálny režim, ani režim Eko-jazdy. (S. 233, 239, 247)
●Rýchlosť vozidla je približne 130 km/h alebo vyššia. Indikátor Eko-jazdy
Pri akcelerácii šetrnej k životnému pros-
trediu (Eko-jazde) sa rozsvieti indikátor
Eko-jazdy.
Keď akcelerácia prekročí zónu Eko-
jazdy, alebo keď je vozidlo zastavené,
indikátor zhasne.
Dostupnosť indikátora Eko-jazdy je
možné prispôsobiť. Prvotné nastavenie
indikátora je zapnuté. (S. 701)
Zobrazenie indikátora zóny Eko-jazdy
Naznačuje zónu Eko-jazdy a aktuálny
stupeň Eko-jazdy odvodený od akcele-
rácie.
VÝSTRAHA
■Keď sa nerozsvieti výstražná kontrolka bezpečnostného systému
Ak by sa kontrolky bezpečnostného systému, ako sú výstražné kontrolky
ABS a SRS, nerozsvietili pri naštartovaní motora, znamenalo by to, že tieto
systémy nie sú schopné vás ochrániť pri nehode, a to môže mať za následok
smrť alebo vážne zranenia. Ak k tomu dôjde, nechajte vozidlo ihneď skontro-
lovať ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom.
1
2
3
4

1042. Prístrojová doska
RAV4_OM_OM42A45SK_(EE)

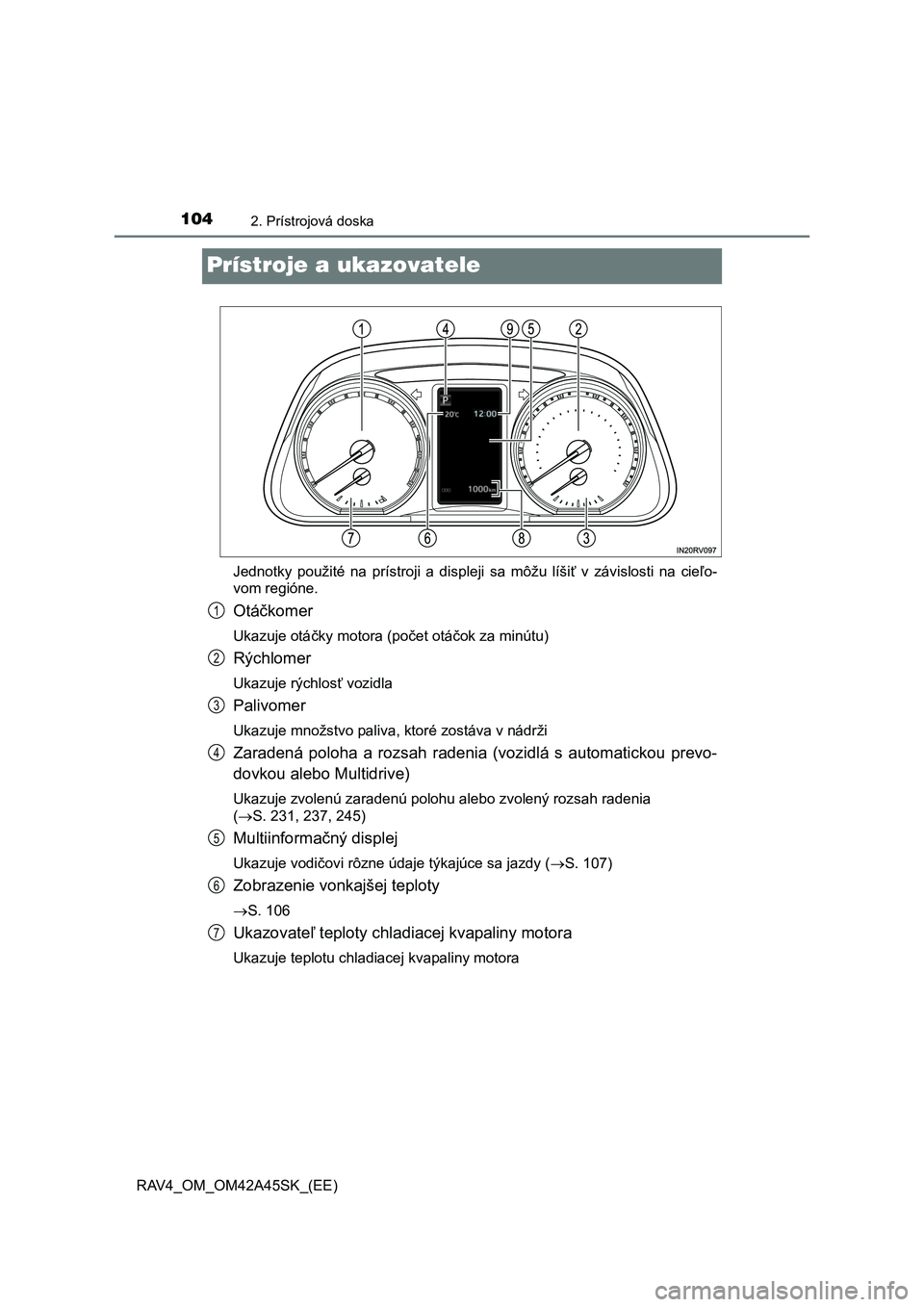

Prístroje a ukazovatele
Jednotky použité na prístroji a displeji sa môžu líšiť v závislosti na cieľo-
vom regióne.
Otá čkomer
Ukazuje otáčky motora (počet otáčok za minútu)
Rýchlomer
Ukazuje rýchlosť vozidla
Palivomer
Ukazuje množstvo paliva, ktoré zostáva v nádrži
Zaradená poloha a rozsah radenia (vozidlá s automatickou prevo-
dovkou alebo Multidrive)
Ukazuje zvolenú zaradenú polohu alebo zvolený rozsah radenia
( S. 231, 237, 245)
Multiinformačný displej
Ukazuje vodičovi rôzne údaje týkajúce sa jazdy (S. 107)
Zobrazenie vonkajšej teploty
S. 106
Ukazovateľ teploty chladiacej kvapaliny motora
Ukazuje teplotu chladiacej kvapaliny motora
1
2
3
4
5
6
7

1052. Prístrojová doska
2
Prístrojová doska
RAV4_OM_OM42A45SK_(EE)

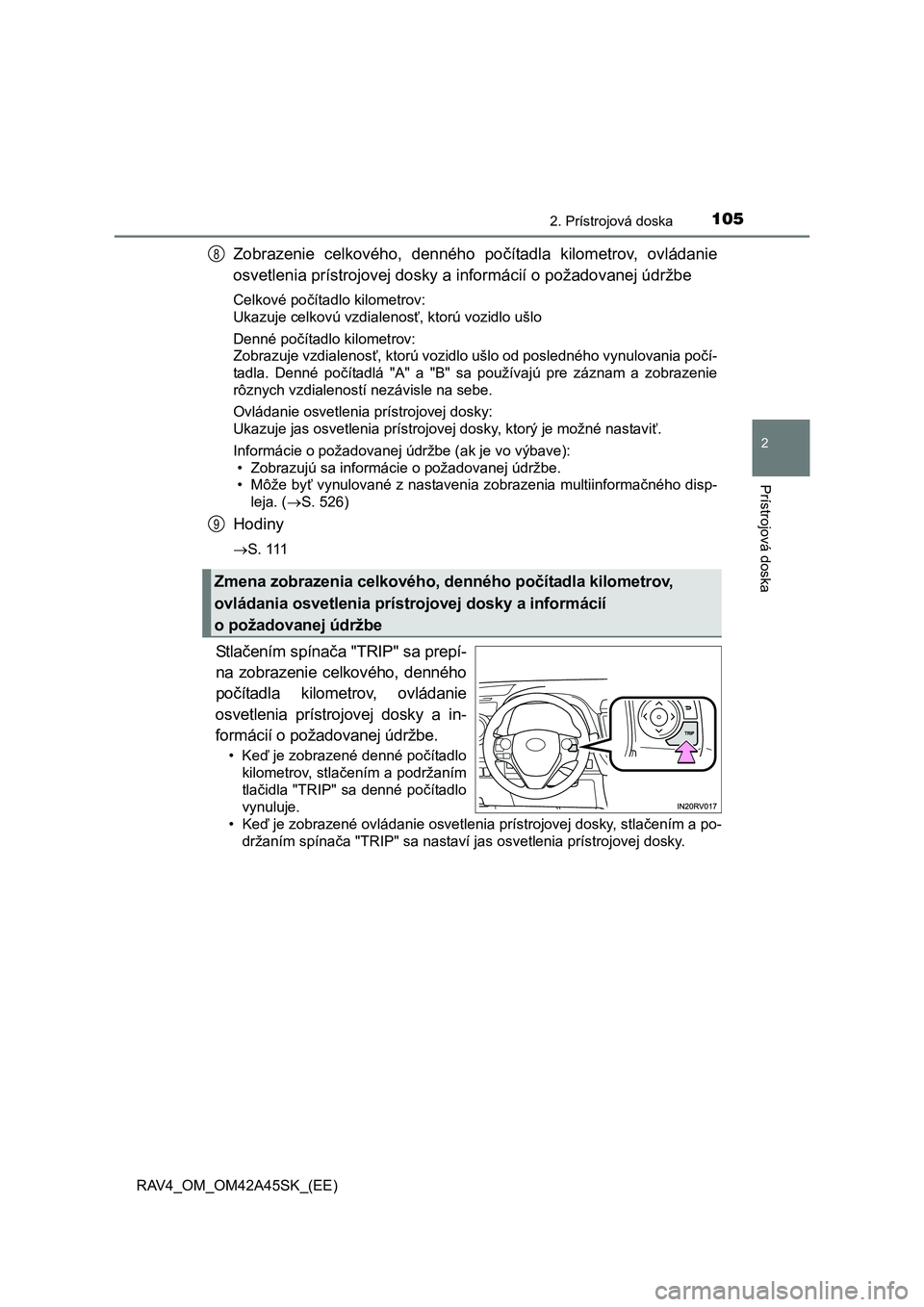

Zobrazenie celkového, denného počítadla kilometrov, ovládanie
osvetlenia prístrojovej dosky a informácií o požadovanej údržbe
Celkové počítadlo kilometrov:
Ukazuje celkovú vzdialenosť, ktorú vozidlo ušlo
Denné počítadlo kilometrov:
Zobrazuje vzdialenosť, ktorú vozidlo ušlo od posledného vynulovania počí-
tadla. Denné počítadlá "A" a "B" sa používajú pre záznam a zobrazenie
rôznych vzdialeností nezávisle na sebe.
Ovládanie osvetlenia prístrojovej dosky:
Ukazuje jas osvetlenia prístrojovej dosky, ktorý je možné nastaviť.
Informácie o požadovanej údržbe (ak je vo výbave):
• Zobrazujú sa informácie o požadovanej údržbe.
• Môže byť vynulované z nastavenia zobrazenia multiinformačného disp-
leja. (S. 526)
Hodiny
S . 111
Stlačením spínača "TRIP" sa prepí-
na zobrazenie celkového, denného
počítadla kilometrov, ovládanie
osvetlenia prístrojovej dosky a in-
formácií o požadovanej údržbe.
•Keď je zobrazené denné počítadlo
kilometrov, stlačením a podržaním
tlačidla "TRIP" sa denné počítadlo
vynuluje.
•Keď je zobrazené ovládanie osvetlenia prístrojovej dosky, stlačením a po-
držaním spínača "TRIP" sa nastaví jas osvetlenia prístrojovej dosky.
Zmena zobrazenia celkového, denného počítadla kilometrov,
ovládania osvetlenia prístrojovej dosky a informácií
o požadovanej údržbe
8
9

1062. Prístrojová doska
RAV4_OM_OM42A45SK_(EE)

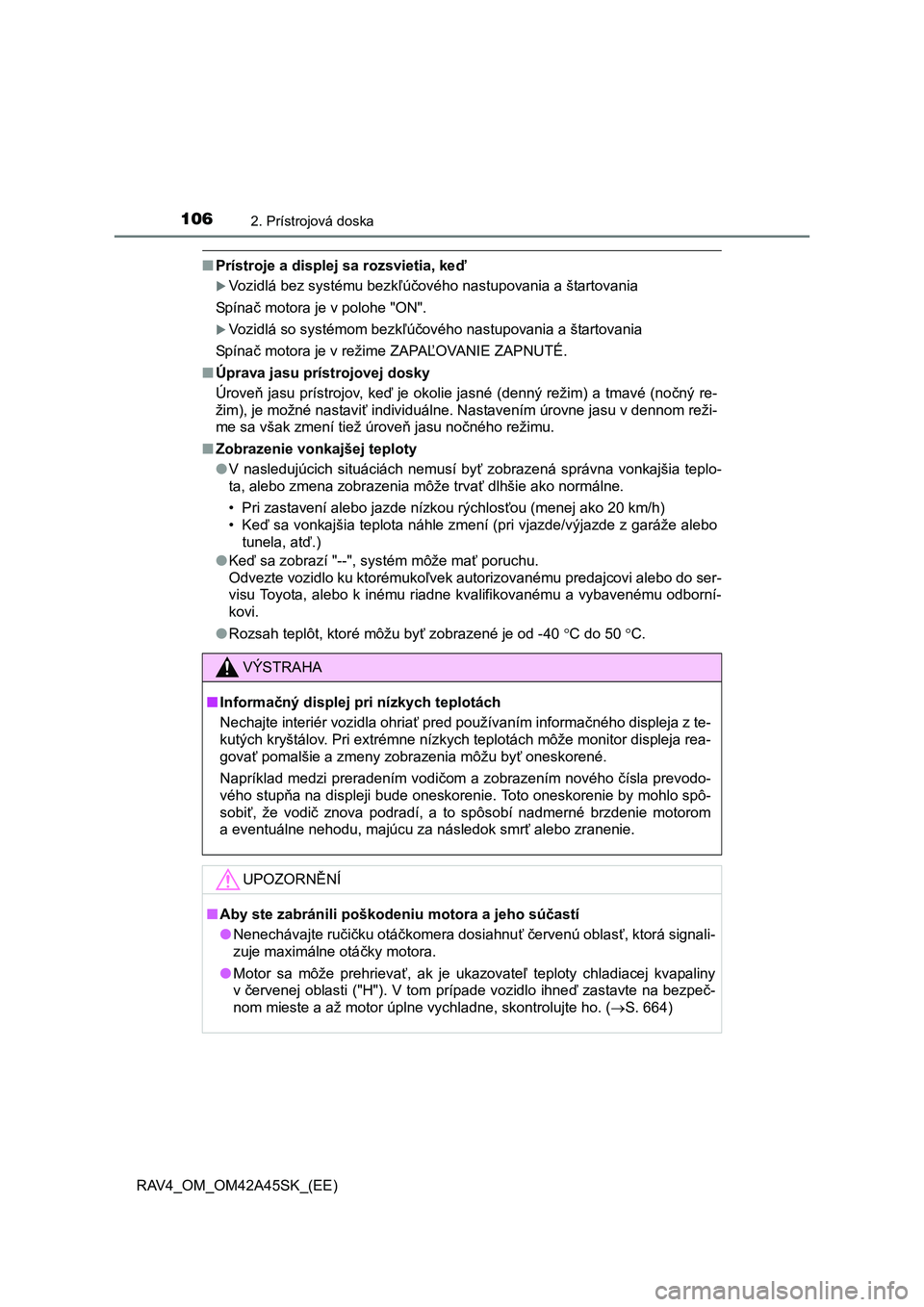

■Prístroje a displej sa rozsvietia, keď
Vozidlá bez systému bezkľúčového nastupovania a štartovania
Spínač motora je v polohe "ON".
Vozidlá so systémom bezkľúčového nastupovania a štartovania
Spínač motora je v režime ZAPAĽOVANIE ZAPNUTÉ.
■Úprava jasu prístrojovej dosky
Úroveň jasu prístrojov, keď je okolie jasné (denný režim) a tmavé (nočný re-
žim), je možné nastaviť individuálne. Nastavením úrovne jasu v dennom reži-
me sa však zmení tiež úroveň jasu nočného režimu.
■Zobrazenie vonkajšej teploty
●V nasledujúcich situáciách nemusí byť zobrazená správna vonkajšia teplo-
ta, alebo zmena zobrazenia môže trvať dlhšie ako normálne.
• Pri zastavení alebo jazde nízkou rýchlosťou (menej ako 20 km/h)
•Keď sa vonkajšia teplota náhle zmení (pri vjazde/výjazde z garáže alebo
tunela, atď.)
●Keď sa zobrazí "--", systém môže mať poruchu.
Odvezte vozidlo ku ktorémukoľvek autorizovanému predajcovi alebo do ser-
visu Toyota, alebo k inému riadne kvalifikovanému a vybavenému odborní-
kovi.
●Rozsah teplôt, ktoré môžu byť zobrazené je od -40 C do 50 C.
VÝSTRAHA
■Informačný displej pri nízkych teplotách
Nechajte interiér vozidla ohriať pred používaním informačného displeja z te-
kutých kryštálov. Pri extrémne nízkych teplotách môže monitor displeja rea-
govať pomalšie a zmeny zobrazenia môžu byť oneskorené.
Napríklad medzi preradením vodičom a zobrazením nového čísla prevodo-
vého stupňa na displeji bude oneskorenie. Toto oneskorenie by mohlo spô-
sobiť, že vodič znova podradí, a to spôsobí nadmerné brzdenie motorom
a eventuálne nehodu, majúcu za následok smrť alebo zranenie.
UPOZORNĚNÍ
■Aby ste zabránili poškodeniu motora a jeho súčastí
●Nenechávajte ručičku otáčkomera dosiahnuť červenú oblasť, ktorá signali-
zuje maximálne otáčky motora.
●Motor sa môže prehrievať, ak je ukazovateľ teploty chladiacej kvapaliny
včervenej oblasti ("H"). V tom prípade vozidlo ihneď zastavte na bezpeč-
nom mieste a až motor úplne vychladne, skontrolujte ho. (S. 664)

107
2
2. Prístrojová doska
Prístrojová doska
RAV4_OM_OM42A45SK_(EE)

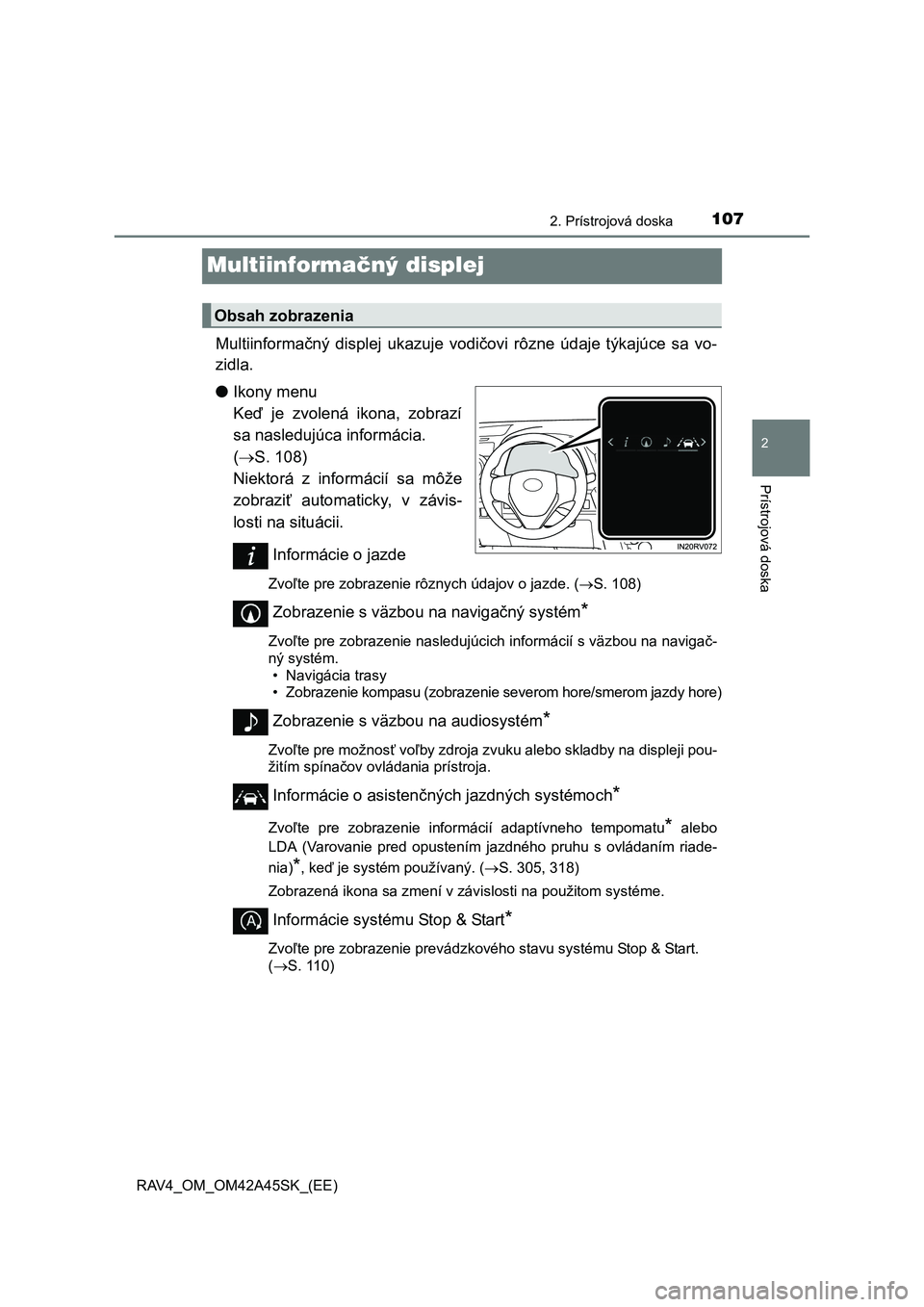

Multiinformačný displej
Multiinformačný displej ukazuje vodičovi rôzne údaje týkajúce sa vo-
zidla.
●Ikony menu
Keď je zvolená ikona, zobrazí
sa nasledujúca informácia.
(S. 108)
Niektorá z informácií sa môže
zobraziť automaticky, v závis-
losti na situácii.
Informácie o jazde
Zvoľte pre zobrazenie rôznych údajov o jazde. (S. 108)
Zobrazenie s väzbou na navigačný systém*
Zvoľte pre zobrazenie nasledujúcich informácií s väzbou na navigač-
ný systém.
• Navigácia trasy
• Zobrazenie kompasu (zobrazenie severom hore/smerom jazdy hore)
Zobrazenie s väzbou na audiosystém*
Zvoľte pre možnosť voľby zdroja zvuku alebo skladby na displeji pou-
žitím spínačov ovládania prístroja.
Informácie o asistenčných jazdných systémoch*
Zvoľte pre zobrazenie informácií adaptívneho tempomatu* alebo
LDA (Varovanie pred opustením jazdného pruhu s ovládaním riade-
nia)
*, keď je systém používaný. (S. 305, 318)
Zobrazená ikona sa zmení v závislosti na použitom systéme.
Informácie systému Stop & Start*
Zvoľte pre zobrazenie prevádzkového stavu systému Stop & Start.
(S. 110)
Obsah zobrazenia

1082. Prístrojová doska
RAV4_OM_OM42A45SK_(EE)

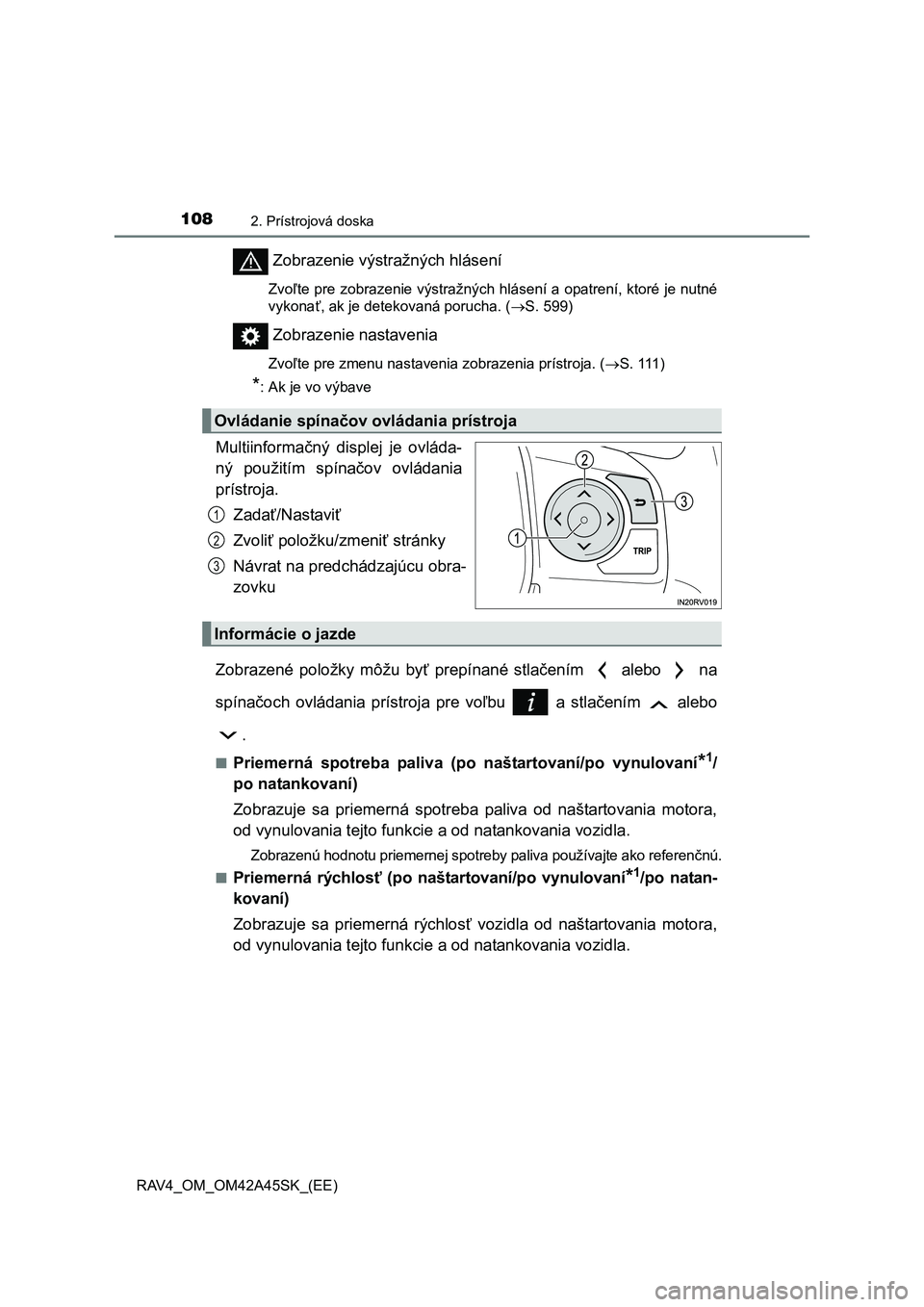

Zobrazenie výstražných hlásení
Zvoľte pre zobrazenie výstražných hlásení a opatrení, ktoré je nutné
vykonať, ak je detekovaná porucha. (S. 599)
Zobrazenie nastavenia
Zvoľte pre zmenu nastavenia zobrazenia prístroja. (S. 111)
*: Ak je vo výbave
Multiinformačný displej je ovláda-
ný použitím spínačov ovládania
prístroja.
Zadať/Nastaviť
Zvoliť položku/zmeniť stránky
Návrat na predchádzajúcu obra-
zovku
Zobrazené položky môžu byť prepínané stlačením alebo na
spínačoch ovládania prístroja pre voľbu a stlačením alebo
.
■Priemerná spotreba paliva (po naštartovaní/po vynulovaní*1/
po natankovaní)
Zobrazuje sa priemerná spotreba paliva od naštartovania motora,
od vynulovania tejto funkcie a od natankovania vozidla.
Zobrazenú hodnotu priemernej spotreby paliva používajte ako referenčnú.
■
Priemerná rýchlosť (po naštartovaní/po vynulovaní*1/po natan-
kovaní)
Zobrazuje sa priemerná rýchlosť vozidla od naštartovania motora,
od vynulovania tejto funkcie a od natankovania vozidla.
Ovládanie spínačov ovládania prístroja
1
2
3
Informácie o jazde

1092. Prístrojová doska
2
Prístrojová doska
RAV4_OM_OM42A45SK_(EE)■
Dojazd (po natankovaní)
Zobrazuje odhadovanú maximálnu vzdialenosť, ktorú môžete ujsť
so zostávajúcim množstvom paliva
• Táto vzdialenosť je vypočítaná na základe vašej priemernej spot-
reby paliva. V dôsledku toho môže byť skutočná vzdialenosť, kto-
rú môžete ujsť, odlišná od tej zobrazenej.
•Keď je do nádrže pridané iba malé množstvo paliva, zobrazenie
sa nemusí aktualizovať.
Keď tankujete, vypnite spínač motora. Ak je vozidlo natankované
bez vypnutia spínača motora, zobrazenie sa nemusí aktualizo-
vať.
■Zobrazenie indikátora zóny Eko-jazdy*2
S. 103
■Zobrazenie systému AWD s dynamickým riadením krútiaceho
momentu
*2
S. 112
■Upozornenie na kľučkovanie vozidla systému LDA (Varovanie
pred opustením jazdného pruhu s ovládaním riadenia)
*2
S. 306
■Vypnutie zobrazenia
Zobrazí sa prázdna obrazovka
*1: Funkcia môže byť vynulovaná stlačením a podržaním na spínači ovlá-
dania prístroja, keď je zobrazená položka pre vynulovanie.
*2: Ak je vo výbave

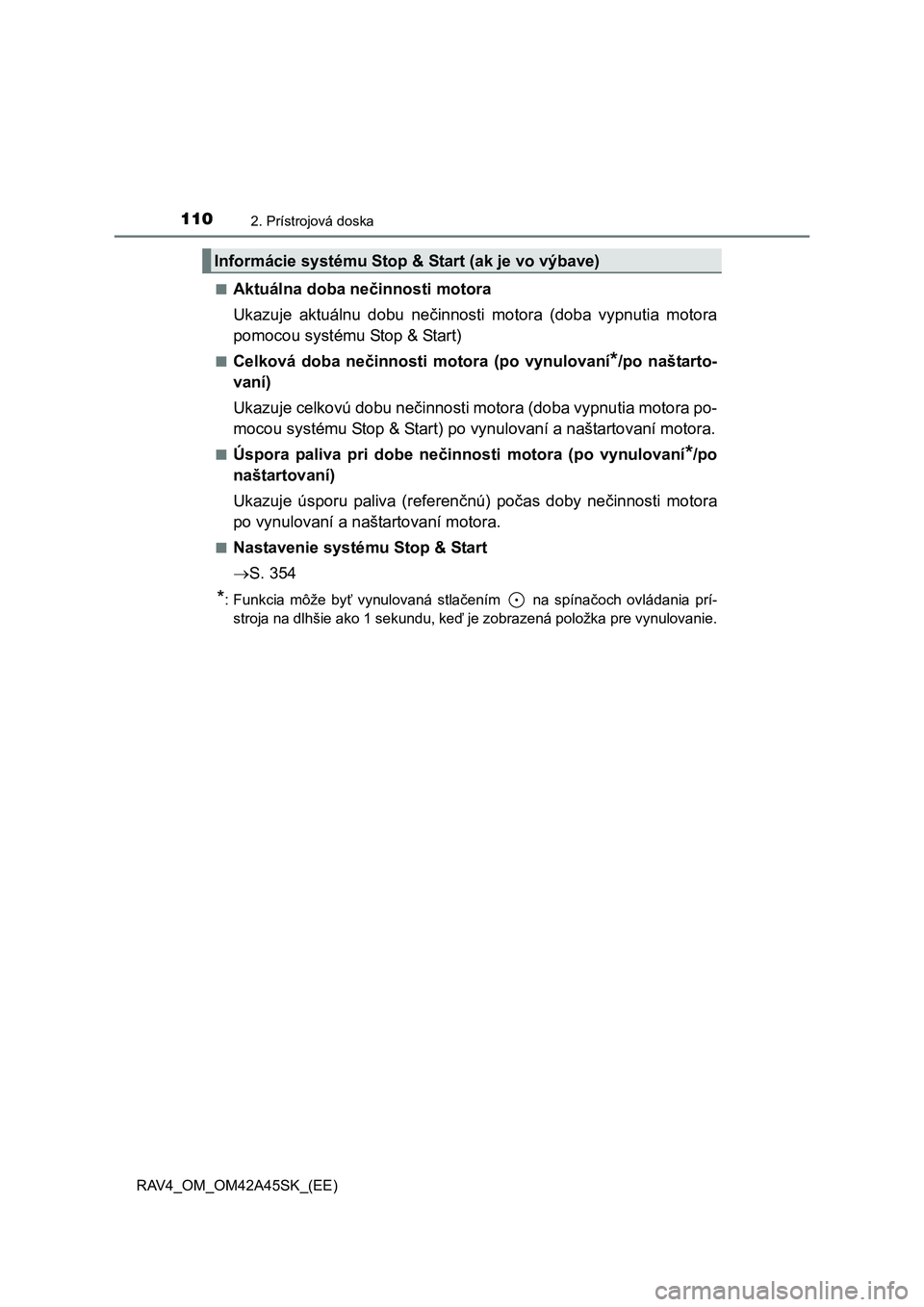

1102. Prístrojová doska
RAV4_OM_OM42A45SK_(EE)■
Aktuálna doba nečinnosti motora
Ukazuje aktuálnu dobu nečinnosti motora (doba vypnutia motora
pomocou systému Stop & Start)
■Celková doba nečinnosti motora (po vynulovaní*/po naštarto-
vaní)
Ukazuje celkovú dobu nečinnosti motora (doba vypnutia motora po-
mocou systému Stop & Start) po vynulovaní a naštartovaní motora.
■Úspora paliva pri dobe nečinnosti motora (po vynulovaní*/po
naštartovaní)
Ukazuje úsporu paliva (referenčnú) počas doby nečinnosti motora
po vynulovaní a naštartovaní motora.
■Nastavenie systému Stop & Start
S. 354
*: Funkcia môže byť vynulovaná stlačením na spínačoch ovládania prí-
stroja na dlhšie ako 1 sekundu, keď je zobrazená položka pre vynulovanie.
Informácie systému Stop & Start (ak je vo výbave)
