2013-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
RAV4_OM_OM42753E_(EE)
Binnenspiegel met automatische antiverblindingsstand
De hoeveelheid gereflecteerd licht wordt automatisch gereduceer d op
basis van de helderheid van de koplampen van achteropkomend ver -
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
De functie wordt iedere keer wanneer het contact AAN wordt geze t inge-
schakeld.
Druk op de toets om de functie uit te schakelen. (Het controlelampje gaat
ook uit.)
■ Voorkomen van een onjuiste werking van de sensoren (auto's met
binnenspiegel met automatische antiverblindingsstand)
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeva l veroorza-
ken, waardoor ernstig letsel kan ontstaan.
RAV4_OM_OM42753E_(EE).book Pa ge 201 Tuesday, August 23, 2016 3:44 PM

2023-4. Verstellen van het stuurwiel en de spiegels
RAV4_OM_OM42753E_(EE)
Buitenspiegels
Druk op de schakelaar om de
buitenspiegel te selecteren die
moet worden versteld.Links
Rechts
Verstel de buitenspiegel met de
schakelaar. Omhoog
Rechts
Omlaag
Links
Procedure voor het verstellen
1
1
2
2
1
2
3
4
RAV4_OM_OM42753E_(EE).book Pa ge 202 Tuesday, August 23, 2016 3:44 PM

2033-4. Verstellen van het stuurwiel en de spiegels
3
Bediening van elk onderdeel
RAV4_OM_OM42753E_(EE)
Type met handmatige verstelling
Klap de buitenspiegel naar de
achterzijde va n de auto in.
Elektrische verstelling
Druk op de schakelaar om de bui-
tenspiegels in te klappen.
Druk nogmaals op de schakelaar
om de buitenspiegels weer uit te
klappen.
■ De spiegelhoek kan worden versteld wanneer
Auto's zonder Smart entry-systeem en startknop
Het contact staat in stand ACC of AAN.
Auto's met Smart entry-systeem en startknop
Het contact in stand ACC of AAN staat.
■ Spiegels voorzien van regenafstotende coating (indien aanwezig)
De coating op de spiegel heeft een regenafstotend (hydrofiel) e ffect, waar-
door het zicht helderder is. Wanneer zich waterdruppels verzamelen op het
spiegeloppervlak, zorgt dit effect ervoor dat de druppels zich verspreiden en
een film vormen.
● Het regenafstotende effect zal tijdelijk minder zijn wanneer er vuil op de
spiegel aanwezig is of nadat uw auto gedurende langere tijd in bijvoorbeeld
een ondergrondse parkeergarage gestaan heeft waar geen direct z onlicht
is. Het effect zal echter na 1 of 2 dagen blootstelling aan zon licht geleidelijk
terugkeren.
● Wanneer u het regenafstotende effect direct wilt herstellen, voer dan de her-
stelwerkzaamheden uit ( →Blz. 531).
Inklappen van de buitenspiegels
RAV4_OM_OM42753E_(EE).book Pa ge 203 Tuesday, August 23, 2016 3:44 PM

2043-4. Verstellen van het stuurwiel en de spiegels
RAV4_OM_OM42753E_(EE)■
Als de spiegels beslagen zijn
De buitenspiegels kunnen worden ontwasemd met de spiegelverwarm ing.
Door de achterruitverwarming in te schakelen wordt de buitenspi egelverwar-
ming ingeschakeld. ( →Blz. 482, 490)
WAARSCHUWING
■Belangrijke punten tijdens het rijden
Neem tijdens het rijden de volgende voorzorgsmaatregelen in ach t.
Als u dat niet doet, kunt u de macht over het stuur verliezen en een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
● Verstel de spiegels niet tijdens het rijden.
● Rijd niet met de auto als de spiegels zijn ingeklapt.
● Beide buitenspiegels dienen in de normale stand te staan en goe d te zijn
ingesteld alvorens met de auto wordt gereden.
■ Wanneer een spiegel wordt versteld
Zorg ervoor dat uw hand niet bekneld raakt tussen de bewegende spiegel
en het spiegelhuis om letsel en storingen te voorkomen.
■ Als de spiegelverwarming is ingeschakeld
Raak het oppervlak van de spiegels niet aan, omdat dit heet kan worden en
brandwonden kan veroorzaken.
OPMERKING
■ Omgaan met spiegels voorzien van regenafstotende coating (indien
aanwezig)
Het regenafstotende effect is beperkt. Neem de volgende voorzor gsmaatre-
gelen om de regenafstotende werking van de spiegels te behouden .
● Let er bij gebruik van een waterafstotend middel, olieverwijder aar, was of
andere onderhoudsproducten voor uw auto die siliconen bevatten op dat
dit niet op het spiegeloppervlak blijft zitten.
● Veeg het spiegeloppervlak niet schoon met een doek waar zand, o liever-
wijderaar, schuurmiddelen of andere zaken aan zitten die krasse n op het
spiegeloppervlak kunnen achterlaten.
● Als de spiegels zijn bevroren, gebruik dan warm water om het ij s te verwij-
deren of schakel de buitenspiegelverwarming (indien aanwezig) i n.
Gebruik echter geen krabber om ijs van de spiegels te verwijderen.
● Wanneer u uw auto wast met autoshampoo met waterafstotend effec t,
spoel het spiegeloppervlak dan af met veel water en verwijder d e water-
druppels met een schone en zachte doek.
RAV4_OM_OM42753E_(EE).book Pa ge 204 Tuesday, August 23, 2016 3:44 PM

205
3
3-5. Openen en sluiten van de ruiten en het schuifdak
Bediening van elk onderdeel
RAV4_OM_OM42753E_(EE)
Elektrisch bedienbare ruiten
De elektrisch bedienbare ruiten kunnen worden geopend en gesloten
met behulp van de schakelaars.
Door de schakelaar te bedienen bewegen de ruiten als volgt:
Sluiten
One-touch sluiten (indien aan-
wezig voor ruit bestuurderspor-
tier)
*
Openen
One-touch openen (alleen ruit
bestuurdersportier)
*
*
: De ruit stopt in een tussenstand door de schakelaar in de andere
richting te bewegen.
Druk de schakelaar in om de
schakelaars voor de ruiten van de
passagiers te blokkeren.
Gebruik deze schakelaar om te
voorkomen dat kinderen per onge-
luk een passagiersruit openen of
sluiten.
Openen en sluiten
1
2
3
4
Blokkeerschakelaar ruitbediening
RAV4_OM_OM42753E_(EE).book Pa ge 205 Tuesday, August 23, 2016 3:44 PM

2063-5. Openen en sluiten van de ruiten en het schuifdak
RAV4_OM_OM42753E_(EE)

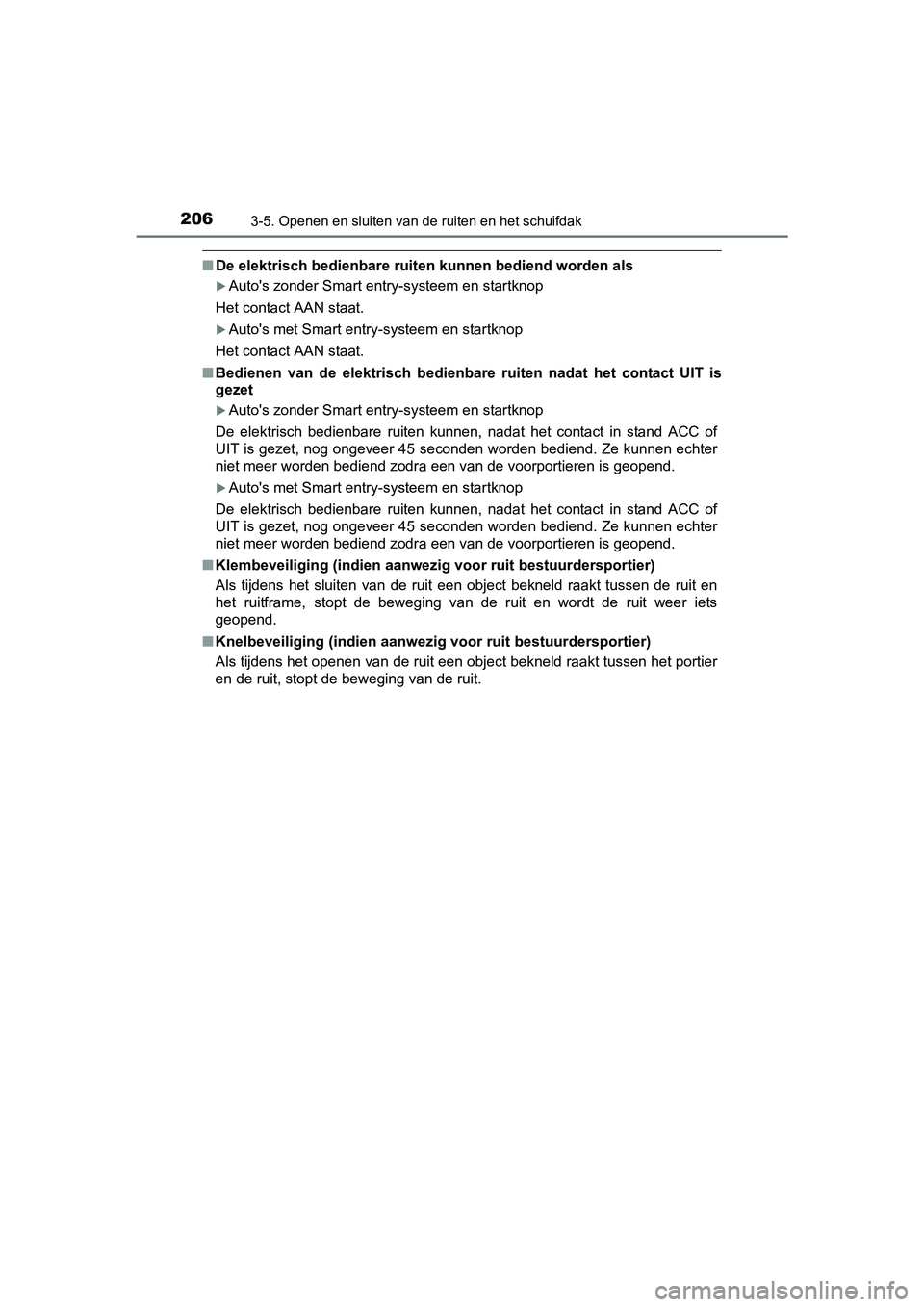

■De elektrisch bedienbare ruit en kunnen bediend worden als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Bedienen van de elektrisch bedienbare ruiten nadat het contact UIT is
gezet
Auto's zonder Smart entry-systeem en startknop
De elektrisch bedienbare ruiten kunnen, nadat het contact in st and ACC of
UIT is gezet, nog ongeveer 45 seconden worden bediend. Ze kunne n echter
niet meer worden bediend zodra een van de voorportieren is geop end.
Auto's met Smart entry-systeem en startknop
De elektrisch bedienbare ruiten kunnen, nadat het contact in st and ACC of
UIT is gezet, nog ongeveer 45 seconden worden bediend. Ze kunne n echter
niet meer worden bediend zodra een van de voorportieren is geop end.
■ Klembeveiliging (indien aanwezig voor ruit bestuurdersportier)
Als tijdens het sluiten van de ruit een object bekneld raakt tu ssen de ruit en
het ruitframe, stopt de beweging van de ruit en wordt de ruit w eer iets
geopend.
■ Knelbeveiliging (indien aanwezig voor ruit bestuurdersportier)
Als tijdens het openen van de ruit een object bekneld raakt tus sen het portier
en de ruit, stopt de beweging van de ruit.
RAV4_OM_OM42753E_(EE).book Pa ge 206 Tuesday, August 23, 2016 3:44 PM

2073-5. Openen en sluiten van de ruiten en het schuifdak
3
Bediening van elk onderdeel
RAV4_OM_OM42753E_(EE)■
Als de elektrisch bedienbare ruit niet kan worden geopend of gesloten
(indien aanwezig voor ruit bestuurdersportier)
Wanneer de klembeveiliging of knelbeveiliging niet goed werkt of de ruit niet
volledig kan worden geopend of gesloten, voer dan de onderstaan de hande-
lingen uit met de schakelaar van de ruitbediening van het bestu urdersportier.
● Breng de auto tot stilstand, zorg ervoor dat het contact AAN st aat en bedien
de schakelaar van de ruitbediening continu in de one-touch slui tpositie bin-
nen 4 seconden nadat de klembeveiliging of knelbeveiliging werd geacti-
veerd. Door de schakelaar van de ruitbediening continu te bedienen in de
one-touch openpositie, kan de ruit worden geopend en gesloten.
● Als de ruit ook na het uitvoeren van bovenstaande handelingen n iet kan
worden geopend of gesloten, voer dan de onderstaande procedure uit voor
initialisatie van de functie.
Zet het contact AAN.
Houd de schakelaar voor de ruitbediening in de one-touch sluitp ositie en
sluit de ruit volledig.
Laat de schakelaar voor de ruitbediening even los en houd vervo lgens de
schakelaar gedurende ten minste ongeveer 6 seconden in de one-t ouch
sluitpositie.
Houd de schakelaar voor de ruitbediening in de one-touch openpo sitie en
houd de schakelaar, nadat de ruit volledig is geopend, nog eens ten min-
ste 1 seconde in die positie.
Laat de schakelaar voor de ruitbediening even los en houd vervo lgens de
schakelaar gedurende ten minste ongeveer 4 seconden in de one-t ouch
openpositie.
Houd de schakelaar voor de ruitbediening in de one-touch sluitp ositie en
houd de schakelaar, nadat de ruit volledig is gesloten, nog eens ten min-
ste 1 seconde in die positie.
Herhaal de procedure vanaf het begin als u de schakelaar hebt l osgelaten
terwijl de ruit nog in beweging was. Als de ruit in de tegengestelde richting
beweegt en niet volledig kan worden gesloten of geopend, laat d an de auto
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
1
2
3
4
5
6
RAV4_OM_OM42753E_(EE).book Pa ge 207 Tuesday, August 23, 2016 3:44 PM

2083-5. Openen en sluiten van de ruiten en het schuifdak
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Sluiten van de ruiten
● De bestuurder is verantwoordelijk voor de bediening van de elek trisch
bedienbare ruiten, ook voor die van de passagiers. Laat, om onb edoelde
bediening, met name door kinderen, te voorkomen, de elektrisch bedien-
bare ruiten niet door kinderen bedienen. Het kan gebeuren dat e en
lichaamsdeel van een kind of een andere passagier klem komt te zitten
tussen de elektrisch bedienbare ruit. Wanneer er een kind in de auto zit,
verdient het aanbeveling om de blokkeerschakelaar voor de ruitb ediening
te gebruiken. ( →Blz. 205)
● Controleer of geen van de inzittenden een lichaamsdeel naar buiten steekt
dat bekneld zou kunnen raken als de ruiten bediend worden.
● Wanneer u uit de auto stapt, zet dan het contact UIT en neem de sleutel
en het kind met u mee. Anders kan het kind de auto mogelijk onbedoeld,
uit kattenkwaad, enz. bedienen, wat tot een ongeval kan leiden.
■ Klembeveiliging (indien aanwezig voor ruit bestuurdersportier)
● Gebruik geen lichaamsdelen om de klembeveiliging opzettelijk te active-
ren.
● De klembeveiliging werkt mogelijk niet als iets klem komt te zi tten als de
ruit bijna volledig gesloten is. Zorg ervoor dat er geen lichaamsdelen klem
komen te zitten tussen de ruit.
■ Knelbeveiliging (indien aanwezig voor ruit bestuurdersportier)
● Steek geen lichaamsdelen of kledingstukken in de opening om te probe-
ren of de knelbeveiliging werkt.
● De knelbeveiliging werkt mogelijk niet als iets bekneld raakt o p het
moment dat de ruit bijna volledig geopend is. Zorg ervoor dat e r geen
lichaamsdelen of kledingstukken klem komen te zitten tussen de ruit.
RAV4_OM_OM42753E_(EE).book Page 208 Tuesday, August 23, 2016 3:44 PM

209
3

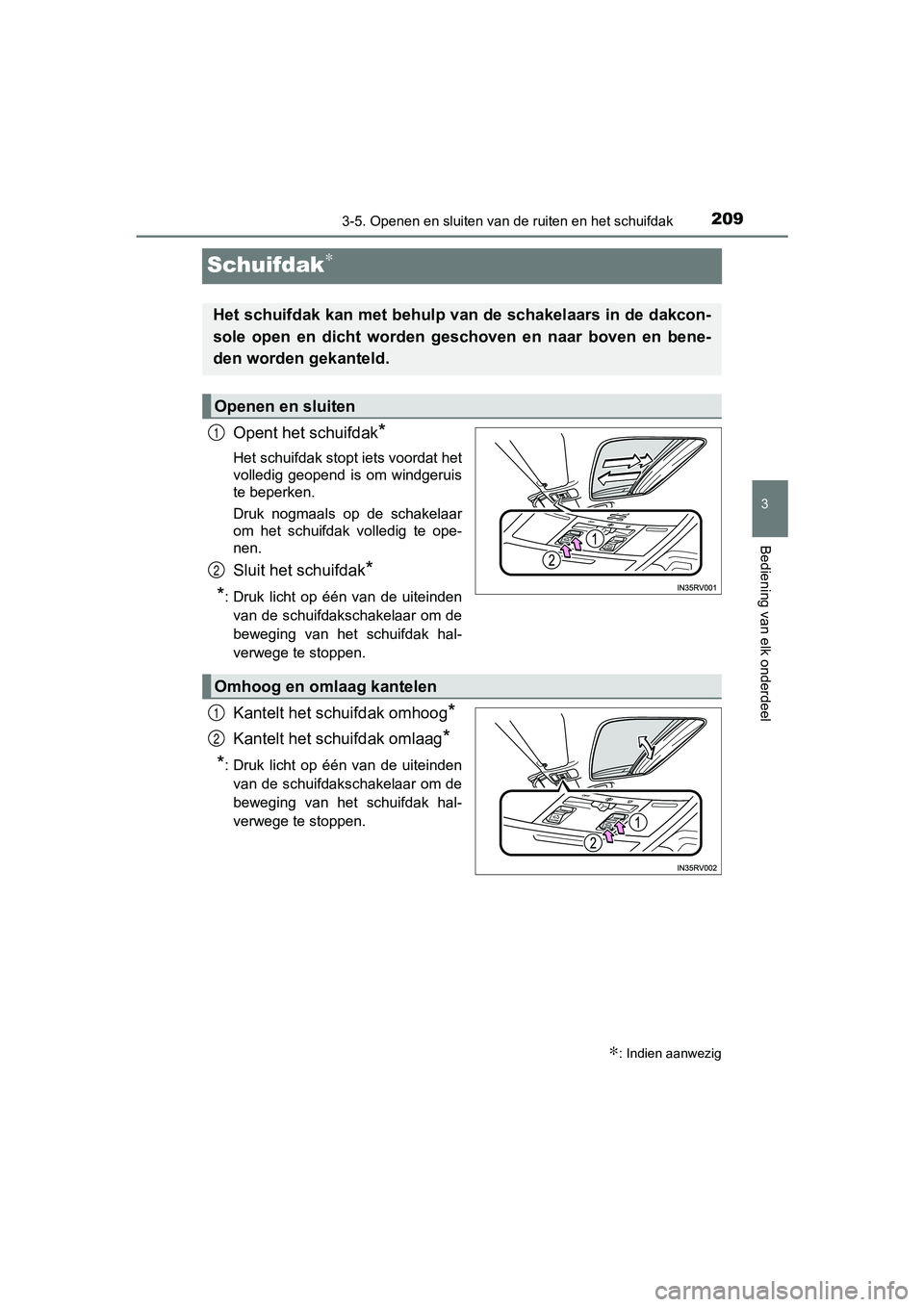

3-5. Openen en sluiten van de ruiten en het schuifdak
Bediening van elk onderdeel
RAV4_OM_OM42753E_(EE)
Schuifdak∗
Opent het schuifdak*
Het schuifdak stopt iets voordat het
volledig geopend is om windgeruis
te beperken.
Druk nogmaals op de schakelaar
om het schuifdak volledig te ope-
nen.
Sluit het schuifdak*
*
: Druk licht op één van de uiteinden van de schuifdakschakelaar om de
beweging van het schuifdak hal-
verwege te stoppen.
Kantelt het schuifdak omhoog*
Kantelt het schuifdak omlaag*
*
: Druk licht op één van de uiteinden van de schuifdakschakelaar om de
beweging van het schuifdak hal-
verwege te stoppen.
∗: Indien aanwezig
Het schuifdak kan met behulp van de schakelaars in de dakcon-
sole open en dicht worden geschoven en naar boven en bene-
den worden gekanteld.
Openen en sluiten
1
2
Omhoog en omlaag kantelen
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 209 Tuesday, August 23, 2016 3:44 PM

2103-5. Openen en sluiten van de ruiten en het schuifdak
RAV4_OM_OM42753E_(EE)
■Het schuifdak kan worden bediend als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Bedienen van het schuifdak na dat het contact UIT is gezet
Auto's zonder Smart entry-systeem en startknop
Het schuifdak kan, zelfs nadat het contact in stand ACC of UIT is gezet, nog
ongeveer 45 seconden worden bediend. Het kan echter niet meer bediend
worden als een van de voorportieren is geopend.
Auto's met Smart entry-systeem en startknop
Het schuifdak kan, zelfs nadat het contact in de stand ACC of U IT is gezet,
nog ongeveer 45 seconden worden bediend. Het kan echter niet meer
bediend worden als een van de voorportieren geopend is.
■ Klembeveiliging
Als tijdens het sluiten een object bekneld raakt tussen het schuifdak en het
frame, stopt de beweging van het schuifdak en wordt het weer ge opend.
■ Voor minder windgeruis door het schuifdak
Wanneer het schuifdak automatisch wordt geopend, komt het vlak voor de
volledig geopende positie tot stilstand. Rijden met het schuifd ak in deze posi-
tie kan het windgeruis helpen verminderen.
■ Zonnescherm
Het zonnescherm kan met de hand worden geopend en gesloten. Bij het ope-
nen van het schuifdak zal het zonnescherm echter automatisch oo k worden
geopend.
■ Openen van het schuifdak in kleine stappen
Druk kort op de schakelaar.
RAV4_OM_OM42753E_(EE).book Pa ge 210 Tuesday, August 23, 2016 3:44 PM
