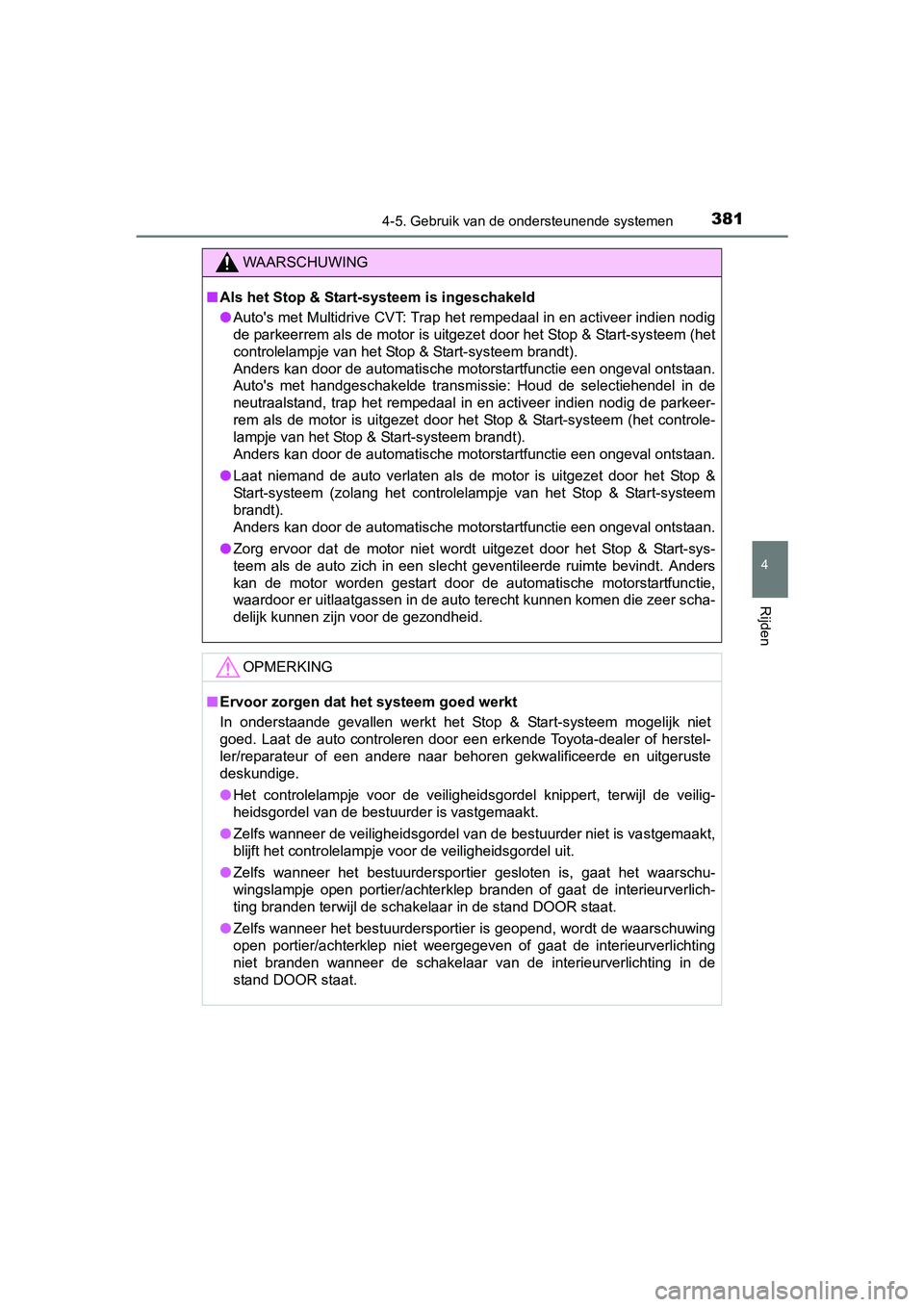

3814-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)
WAARSCHUWING
■Als het Stop & Start-systeem is ingeschakeld
● Auto's met Multidrive CVT: Trap het rempedaal in en activeer in dien nodig
de parkeerrem als de motor is uitgezet door het Stop & Start-sy steem (het
controlelampje van het Stop & Start-systeem brandt).
Anders kan door de automatische motorstartfunctie een ongeval o ntstaan.
Auto's met handgeschakelde transmissie: Houd de selectiehendel in de
neutraalstand, trap het rempedaal in en activeer indien nodig d e parkeer-
rem als de motor is uitgezet door het Stop & Start-systeem (het controle-
lampje van het Stop & Start-systeem brandt).
Anders kan door de automatische motorstartfunctie een ongeval o ntstaan.
● Laat niemand de auto verlaten als de motor is uitgezet door het Stop &
Start-systeem (zolang het controlelampje van het Stop & Start-s ysteem
brandt).
Anders kan door de automatische motorstartfunctie een ongeval o ntstaan.
● Zorg ervoor dat de motor niet wordt uitgezet door het Stop & St art-sys-
teem als de auto zich in een slecht geventileerde ruimte bevind t. Anders
kan de motor worden gestart door de automatische motorstartfunc tie,
waardoor er uitlaatgassen in de auto terecht kunnen komen die z eer scha-
delijk kunnen zijn voor de gezondheid.
OPMERKING
■ Ervoor zorgen dat het systeem goed werkt
In onderstaande gevallen werkt het Stop & Start-systeem mogelij k niet
goed. Laat de auto controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste
deskundige.
● Het controlelampje voor de veiligheidsgordel knippert, terwijl de veilig-
heidsgordel van de bestuurder is vastgemaakt.
● Zelfs wanneer de veiligheidsgordel van de bestuurder niet is va stgemaakt,
blijft het controlelampje voor de veiligheidsgordel uit.
● Zelfs wanneer het bestuurdersportier gesloten is, gaat het waar schu-
wingslampje open portier/achterklep branden of gaat de interieu rverlich-
ting branden terwijl de schakelaar in de stand DOOR staat.
● Zelfs wanneer het bestuurdersportier is geopend, wordt de waars chuwing
open portier/achterklep niet weergegeven of gaat de interieurve rlichting
niet branden wanneer de schakelaar van de interieurverlichting in de
stand DOOR staat.
RAV4_OM_OM42753E_(EE).book Pa ge 381 Tuesday, August 23, 2016 3:44 PM

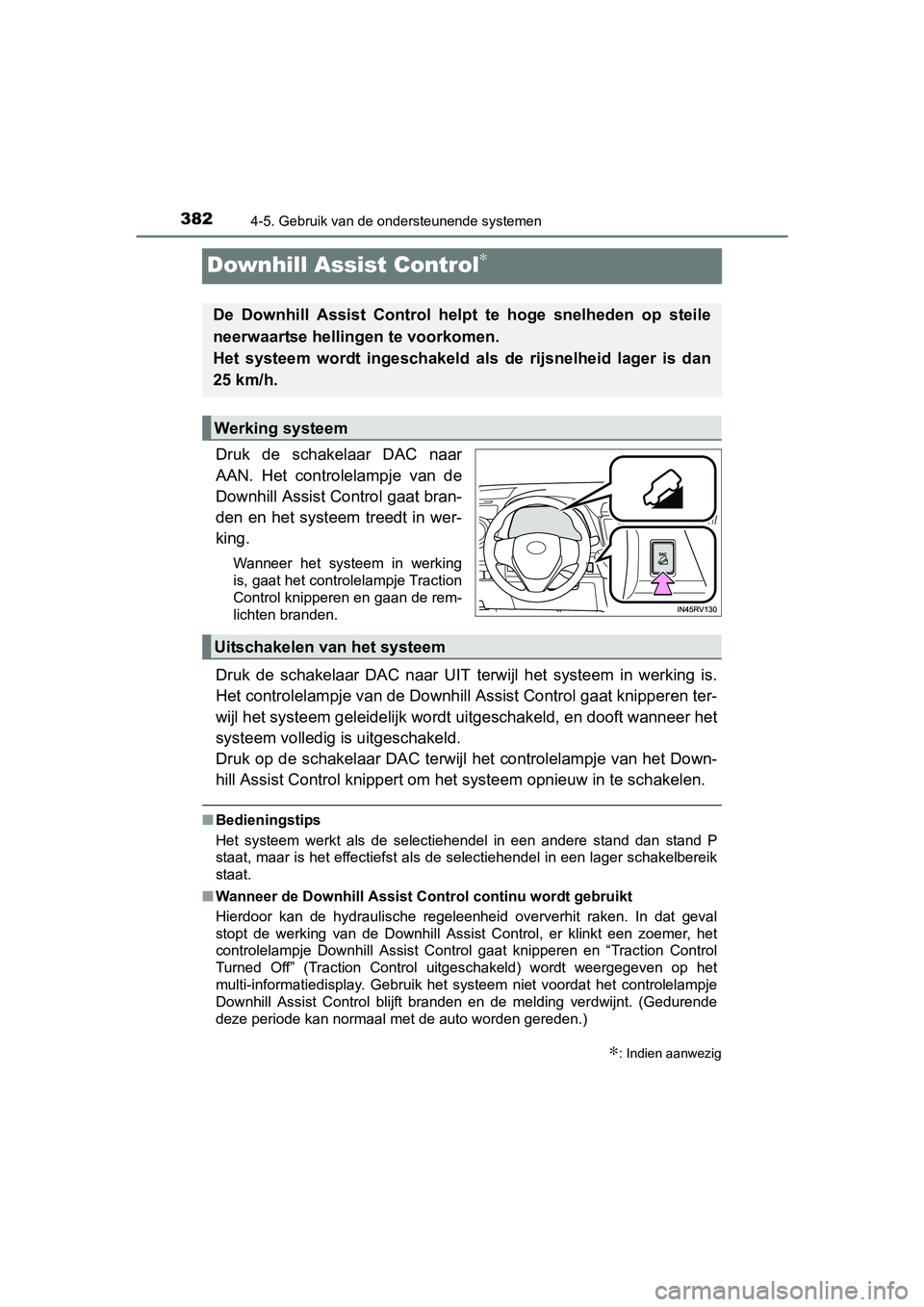

3824-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)
Downhill Assist Control∗
Druk de schakelaar DAC naar
AAN. Het controlelampje van de
Downhill Assist Control gaat bran-
den en het systeem treedt in wer-
king.
Wanneer het systeem in werking
is, gaat het controlelampje Traction
Control knipperen en gaan de rem-
lichten branden.
Druk de schakelaar DAC naar UIT terwijl het systeem in werking is.
Het controlelampje v an de Downhill Assist C ontrol gaat knipperen ter-
wijl het systeem geleidelijk word t uitgeschakeld, en dooft wanneer het
systeem volledig is uitgeschakeld.
Druk op de schakelaar DAC terwijl het controlelampje van het Down-
hill Assist Control knippert om het systeem opnieuw in te schak elen.
■Bedieningstips
Het systeem werkt als de selectiehendel in een andere stand dan stand P
staat, maar is het effectiefst als de selectiehendel in een lag er schakelbereik
staat.
■ Wanneer de Downhill Assist Control continu wordt gebruikt
Hierdoor kan de hydraulische regeleenheid oververhit raken. In dat geval
stopt de werking van de Downhill Assist Control, er klinkt een zoemer, het
controlelampje Downhill Assist Control gaat knipperen en “Tract ion Control
Turned Off” (Traction Control uitgeschakeld) wordt weergegeven op het
multi-informatiedisplay. Gebruik het systeem niet voordat het controlelampje
Downhill Assist Control blijft branden en de melding verdwijnt. (Gedurende
deze periode kan normaal met de auto worden gereden.)
∗: Indien aanwezig
De Downhill Assist Control helpt te hoge snelheden op steile
neerwaartse hellingen te voorkomen.
Het systeem wordt ingeschakeld als de rijsnelheid lager is dan
25 km/h.
Werking systeem
Uitschakelen van het systeem
RAV4_OM_OM42753E_(EE).book Pa ge 382 Tuesday, August 23, 2016 3:44 PM

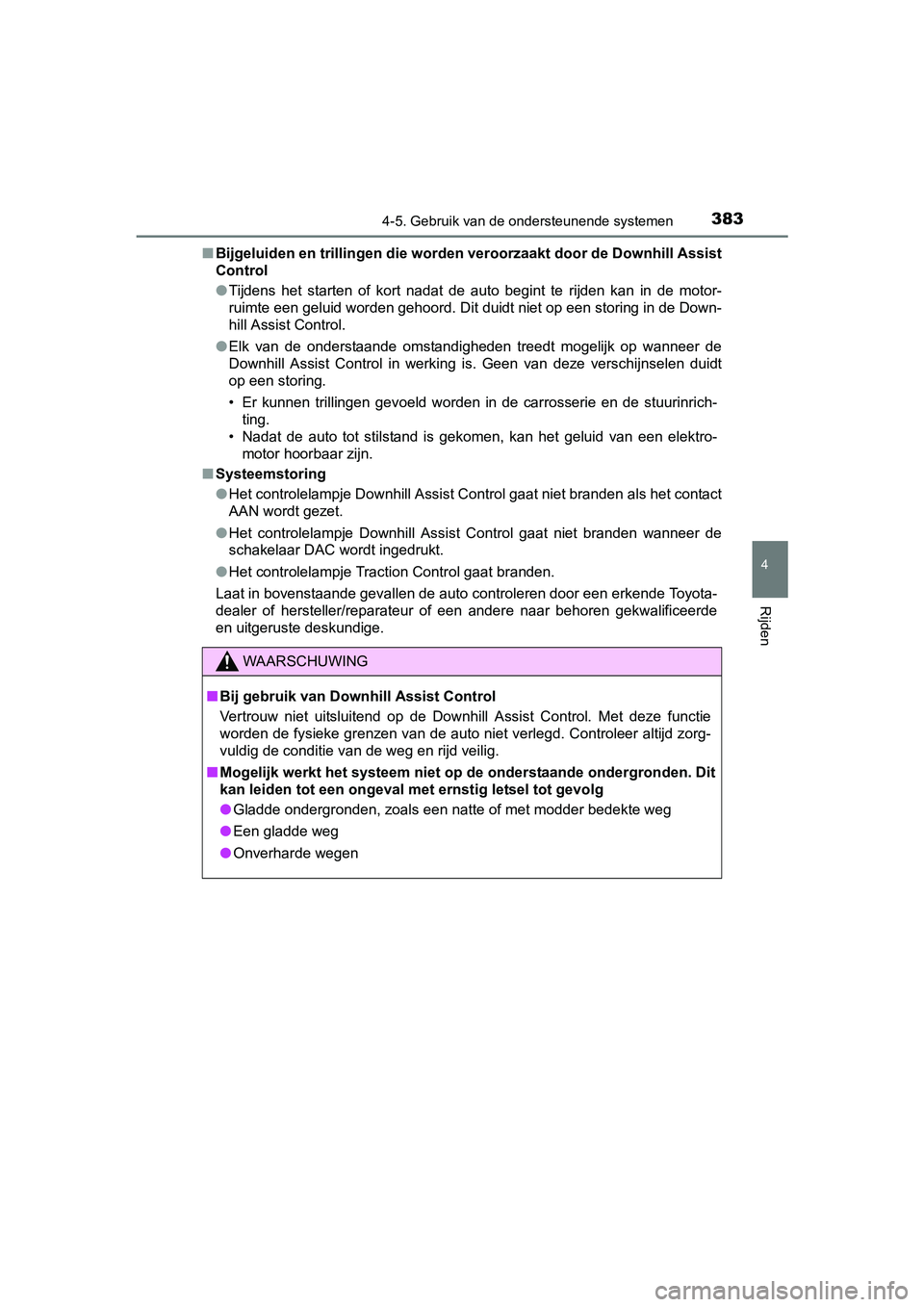

3834-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)■
Bijgeluiden en trillingen die worden veroorzaakt door de Downhi ll Assist
Control
● Tijdens het starten of kort nadat de auto begint te rijden kan in de motor-
ruimte een geluid worden gehoord. Dit duidt niet op een storing in de Down-
hill Assist Control.
● Elk van de onderstaande omstandigheden treedt mogelijk op wanne er de
Downhill Assist Control in werking is. Geen van deze verschijns elen duidt
op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de st uurinrich-
ting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektro-
motor hoorbaar zijn.
■ Systeemstoring
●Het controlelampje Downhill Assist Control gaat niet branden al s het contact
AAN wordt gezet.
● Het controlelampje Downhill Assist Control gaat niet branden wa nneer de
schakelaar DAC wordt ingedrukt.
● Het controlelampje Traction Control gaat branden.
Laat in bovenstaande gevallen de auto controleren door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw alificeerde
en uitgeruste deskundige.
WAARSCHUWING
■ Bij gebruik van Downhill Assist Control
Vertrouw niet uitsluitend op de Downhill Assist Control. Met de ze functie
worden de fysieke grenzen van de auto niet verlegd. Controleer altijd zorg-
vuldig de conditie van de weg en rijd veilig.
■ Mogelijk werkt het systeem niet op de onderstaande ondergronden . Dit
kan leiden tot een ongeval met ernstig letsel tot gevolg
● Gladde ondergronden, zoals een natte of met modder bedekte weg
● Een gladde weg
● Onverharde wegen
RAV4_OM_OM42753E_(EE).book Pa ge 383 Tuesday, August 23, 2016 3:44 PM

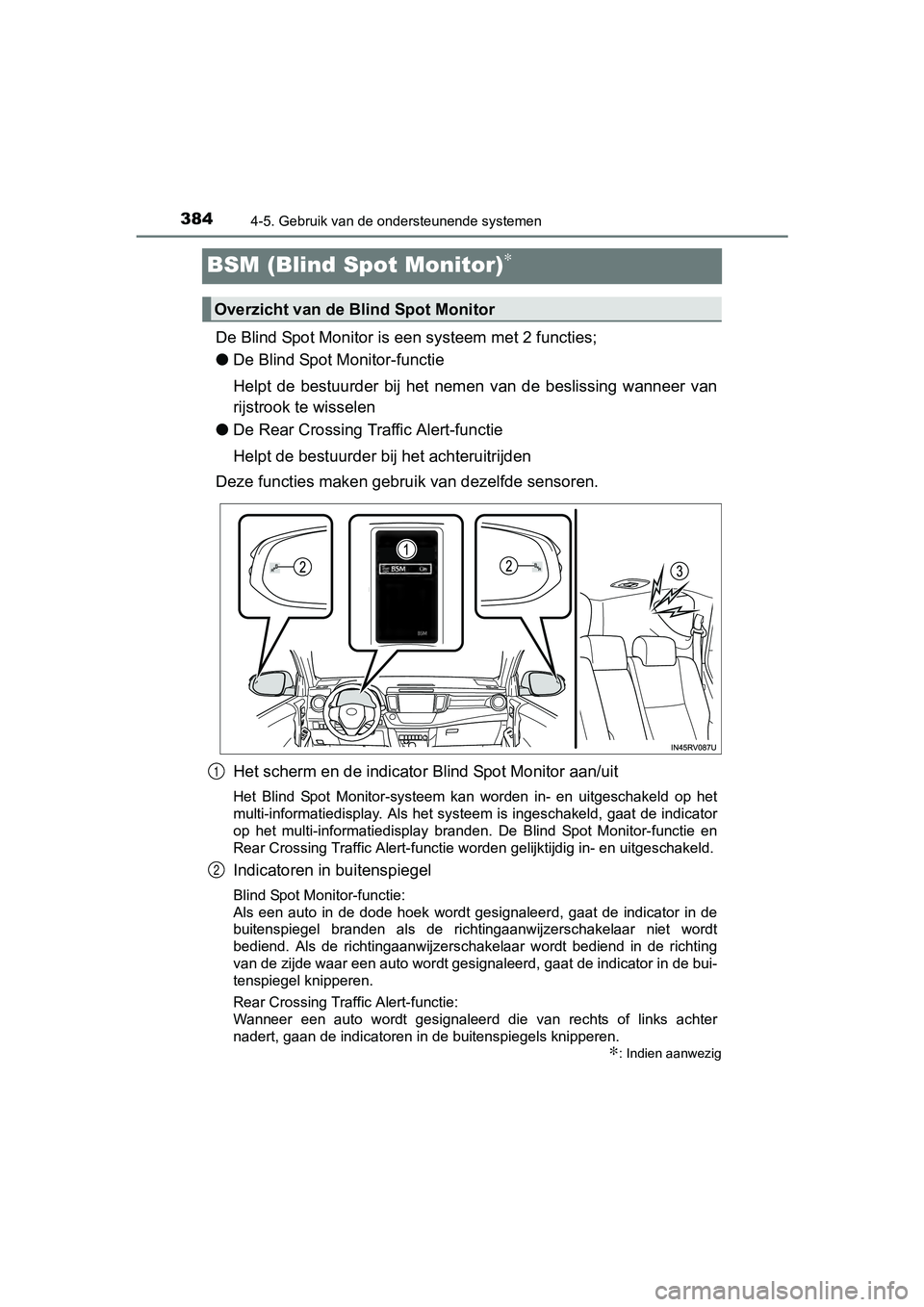

3844-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)
BSM (Blind Spot Monitor)∗
De Blind Spot Monitor is een systeem met 2 functies;
● De Blind Spot Monitor-functie
Helpt de bestuurder bij het nemen van de beslissing wanneer van
rijstrook te wisselen
● De Rear Crossing Traffic Alert-functie
Helpt de bestuurder bij het achteruitrijden
Deze functies maken gebrui k van dezelfde sensoren.
Het scherm en de indicator Blind Spot Monitor aan/uit
Het Blind Spot Monitor-systeem kan worden in- en uitgeschakeld op het
multi-informatiedisplay. Als het systeem is ingeschakeld, gaat de indicator
op het multi-informatiedisplay branden. De Blind Spot Monitor-f unctie en
Rear Crossing Traffic Alert-functie worden gelijktijdig in- en uitgeschakeld.
Indicatoren in buitenspiegel
Blind Spot Monitor-functie:
Als een auto in de dode hoek wordt gesignaleerd, gaat de indica tor in de
buitenspiegel branden als de richtingaanwijzerschakelaar niet w ordt
bediend. Als de richtingaanwijzerschakelaar wordt bediend in de richting
van de zijde waar een auto wordt gesignaleerd, gaat de indicato r in de bui-
tenspiegel knipperen.
Rear Crossing Traffic Alert-functie:
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, gaan de indicatoren in de buitenspiegels knipperen.
∗: Indien aanwezig
Overzicht van de B lind Spot Monitor
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 384 Tuesday, August 23, 2016 3:44 PM

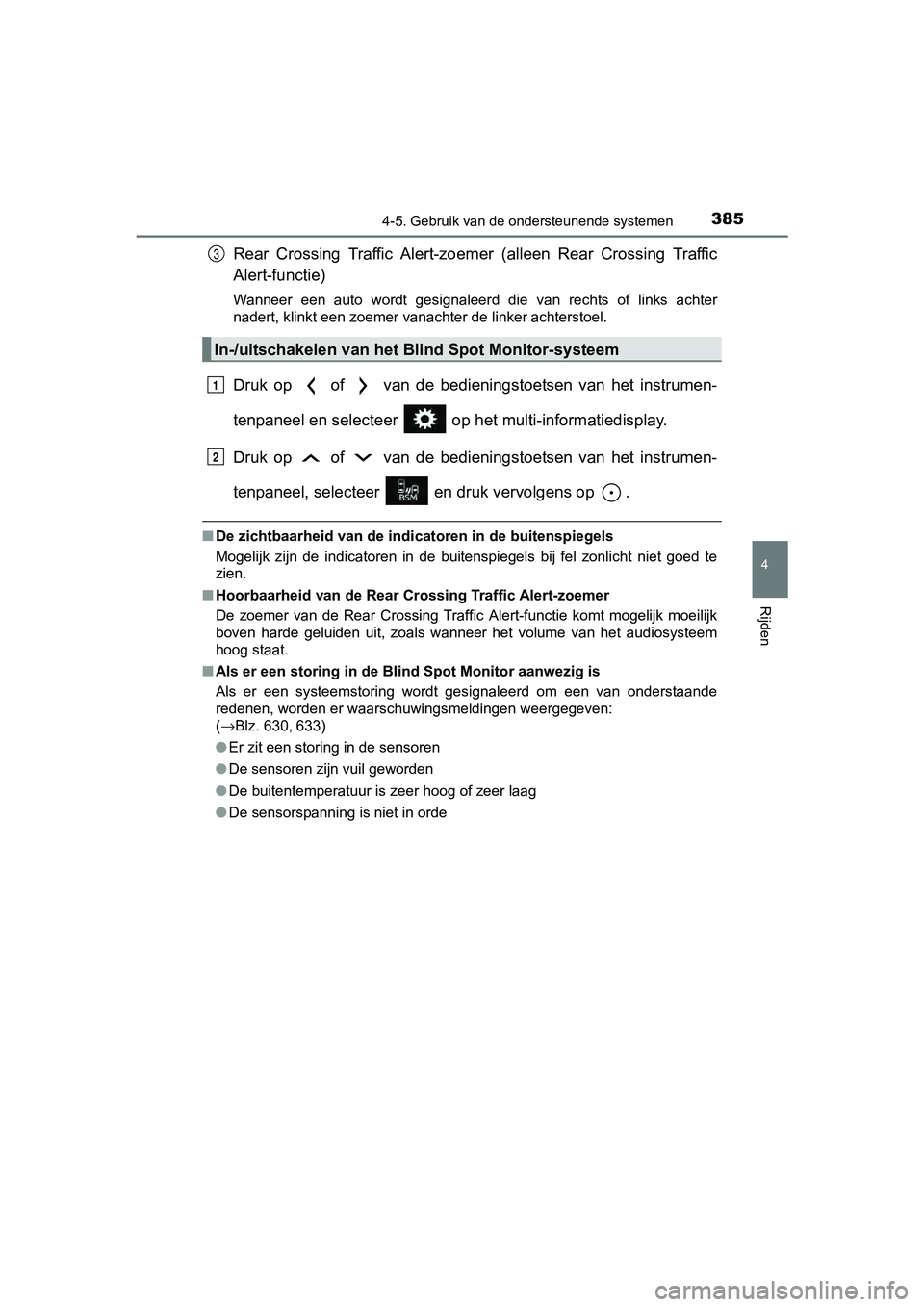

3854-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)
Rear Crossing Traffic Alert-zoemer (alleen Rear Crossing Traffic
Alert-functie)
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, klinkt een zoemer vanachter de linker achterstoel.
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel en selecteer op he t multi-informatiedisplay.
Druk op of van de bedienings toetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
■ De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonli cht niet goed te
zien.
■ Hoorbaarheid van de Rear Crossing Traffic Alert-zoemer
De zoemer van de Rear Crossing Traffic Alert-functie komt mogel ijk moeilijk
boven harde geluiden uit, zoals wanneer het volume van het audi osysteem
hoog staat.
■ Als er een storing in de Blind Spot Monitor aanwezig is
Als er een systeemstoring wordt gesignaleerd om een van onderst aande
redenen, worden er waarschuwingsmeldingen weergegeven:
( →Blz. 630, 633)
● Er zit een storing in de sensoren
● De sensoren zijn vuil geworden
● De buitentemperatuur is zeer hoog of zeer laag
● De sensorspanning is niet in orde
In-/uitschakelen van het Blind Spot Monitor-systeem
3
1
2
RAV4_OM_OM42753E_(EE).book Pa ge 385 Tuesday, August 23, 2016 3:44 PM

3864-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)■

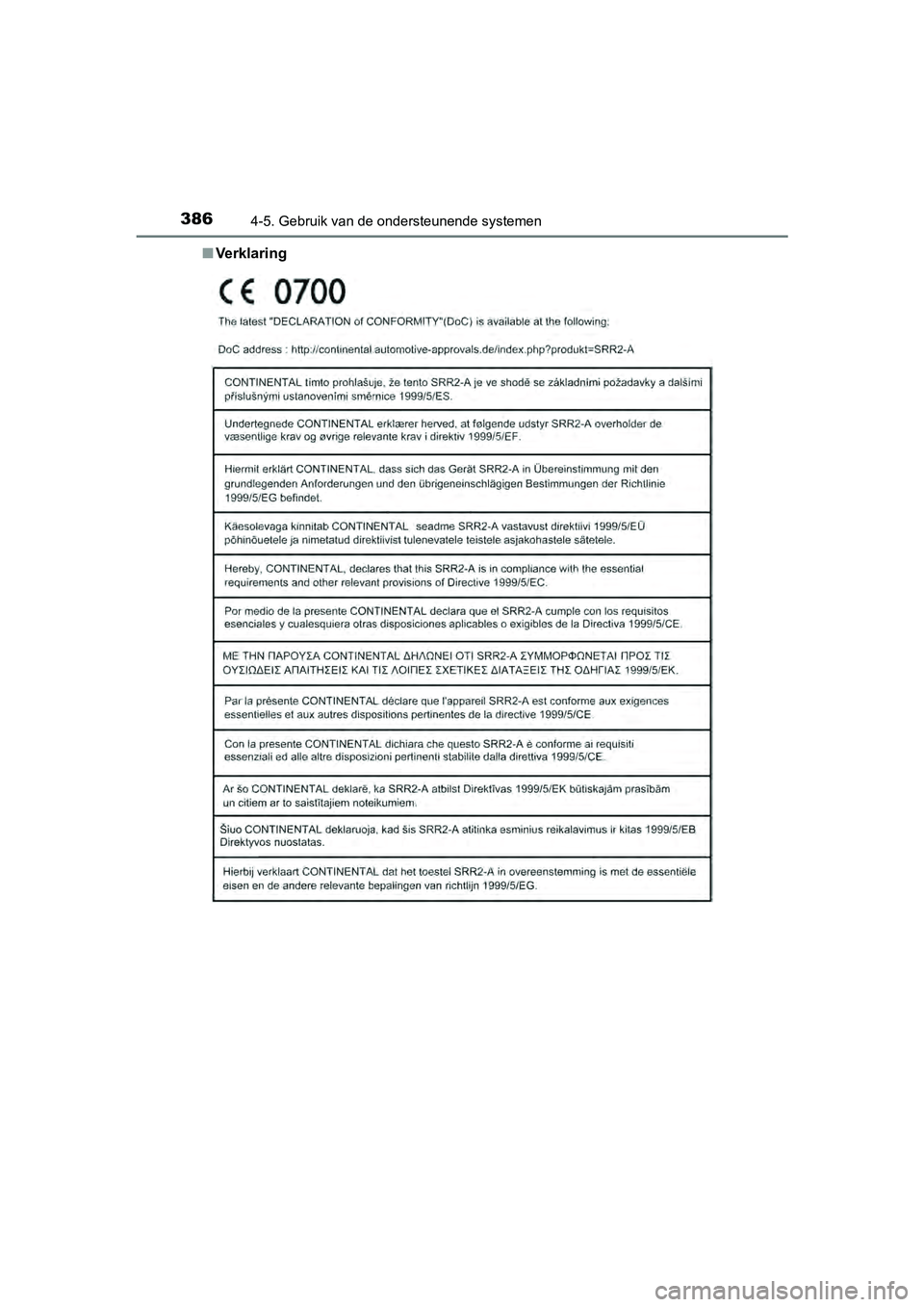

Ve rk l a r i n g
RAV4_OM_OM42753E_(EE).book Pa ge 386 Tuesday, August 23, 2016 3:44 PM

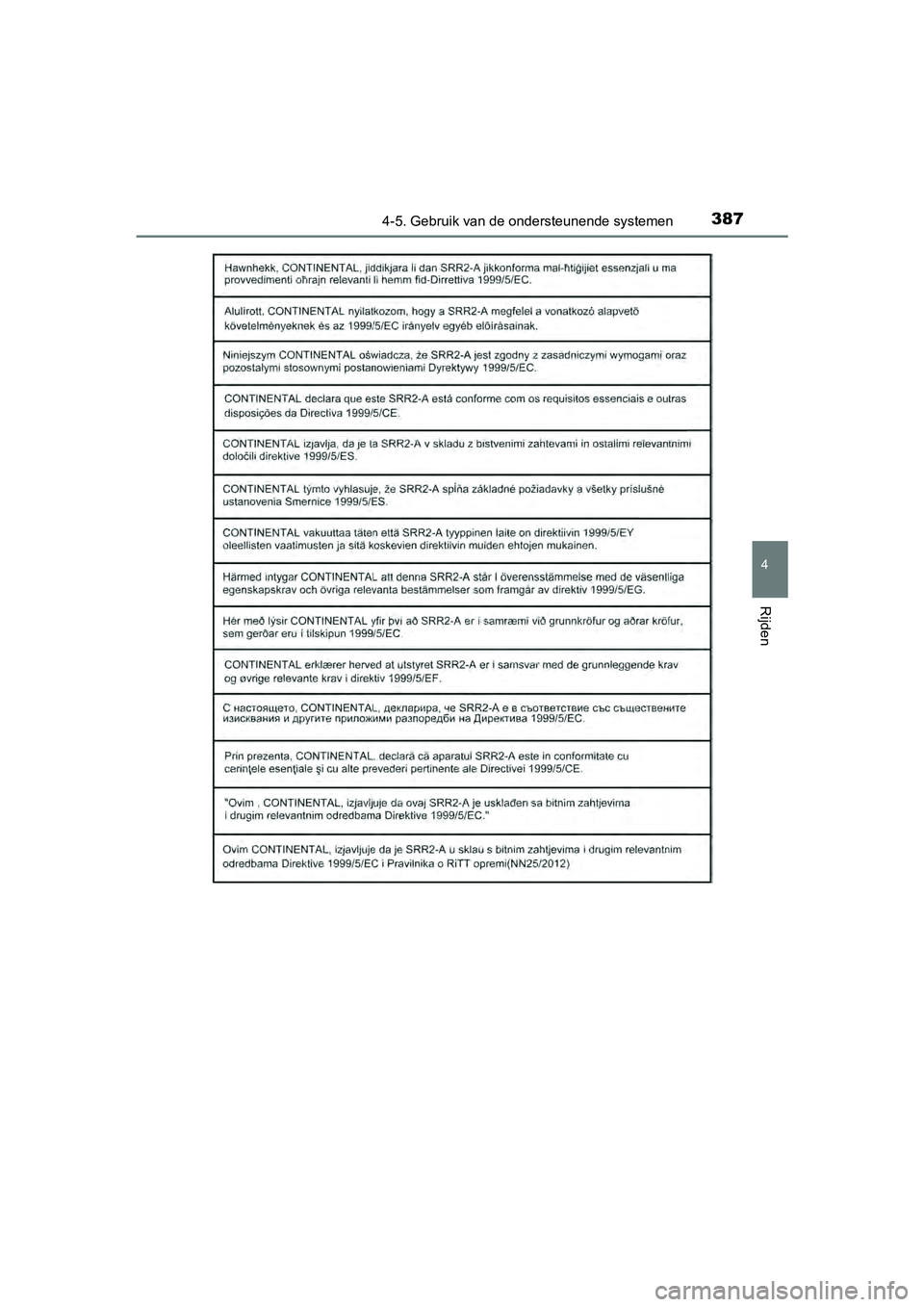

3874-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)

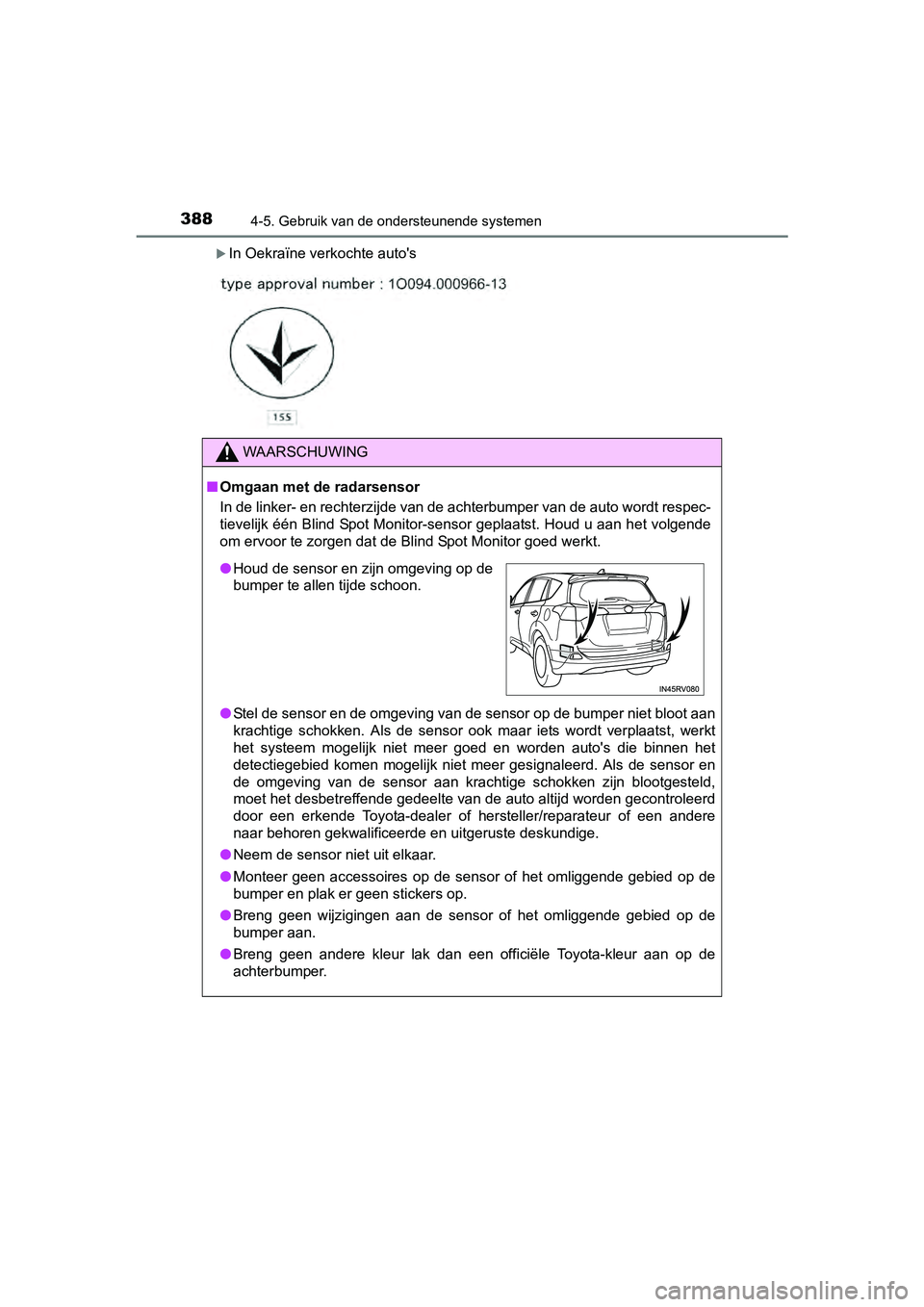

RAV4_OM_OM42753E_(EE).book Page 387 Tuesday, August 23, 2016 3:44 PM

3884-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)
In Oekraïne verkochte auto's
WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto w ordt respec-
tievelijk één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende
om ervoor te zorgen dat de Blind Spot Monitor goed werkt.
● Stel de sensor en de omgeving van de sensor op de bumper niet bloot aan
krachtige schokken. Als de sensor ook maar iets wordt verplaats t, werkt
het systeem mogelijk niet meer goed en worden auto's die binnen het
detectiegebied komen mogelijk niet meer gesignaleerd. Als de se nsor en
de omgeving van de sensor aan krachtige schokken zijn blootgest eld,
moet het desbetreffende gedeelte van de auto altijd worden geco ntroleerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de
bumper en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de
bumper aan.
● Breng geen andere kleur lak dan een officiële Toyota-kleur aan op de
achterbumper.
● Houd de sensor en zijn omgeving op de
bumper te allen tijde schoon.
RAV4_OM_OM42753E_(EE).book Pa ge 388 Tuesday, August 23, 2016 3:44 PM

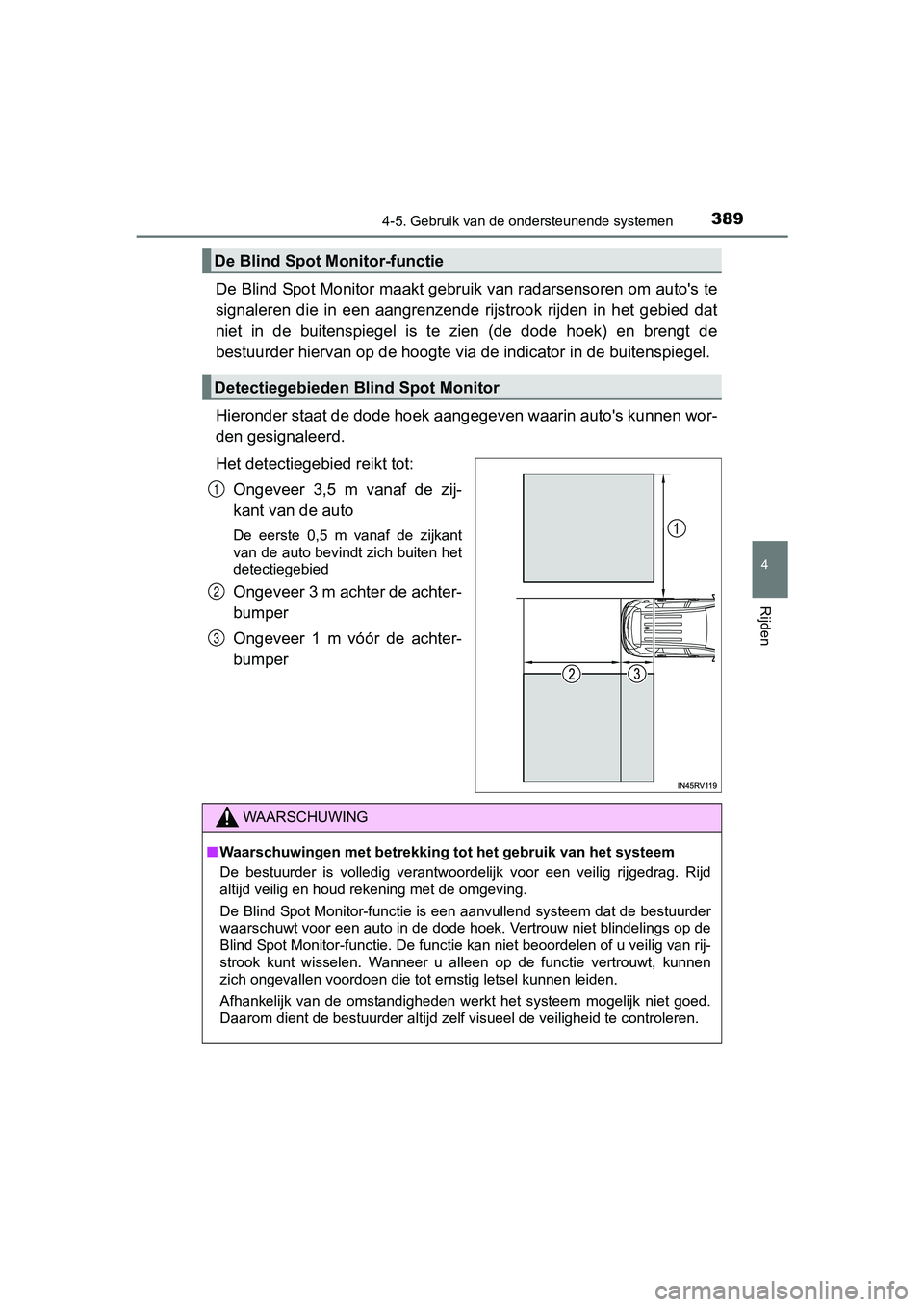

3894-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)
De Blind Spot Monitor maakt gebruik van radarsensoren om auto's te
signaleren die in een aangrenzende rijstrook rijden in het gebi ed dat
niet in de buitenspiegel is te zien (de dode hoek) en brengt de
bestuurder hiervan op de hoogte via de indicator in de buitensp iegel.
Hieronder staat de dode hoek aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Het detectiegebied reikt tot: Ongeveer 3,5 m vanaf de zij-
kant van de auto
De eerste 0,5 m vanaf de zijkant
van de auto bevindt zich buiten het
detectiegebied
Ongeveer 3 m achter de achter-
bumper
Ongeveer 1 m vóór de achter-
bumper
De Blind Spot Monitor-functie
Detectiegebieden Blind Spot Monitor
1
2
3
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Blind Spot Monitor-functie is een aanvullend systeem dat de bestuurder
waarschuwt voor een auto in de dode hoek. Vertrouw niet blindel ings op de
Blind Spot Monitor-functie. De functie kan niet beoordelen of u veilig van rij-
strook kunt wisselen. Wanneer u alleen op de functie vertrouwt, kunnen
zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
Afhankelijk van de omstandigheden werkt het systeem mogelijk ni et goed.
Daarom dient de bestuurder altijd zelf visueel de veiligheid te controleren.
RAV4_OM_OM42753E_(EE).book Page 389 Tuesday, August 23, 2016 3:44 PM

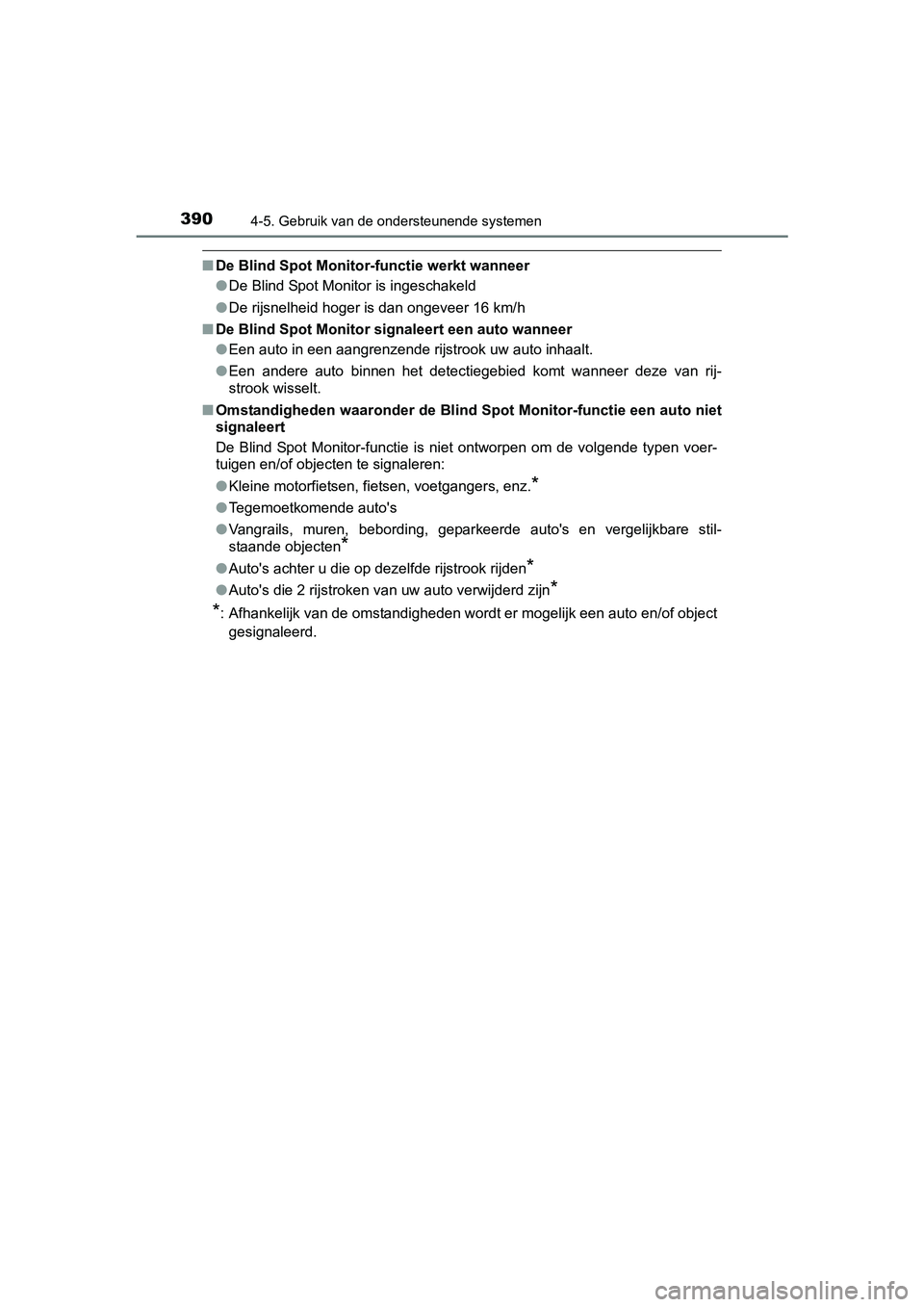

3904-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)
■De Blind Spot Monitor-functie werkt wanneer
●De Blind Spot Monitor is ingeschakeld
● De rijsnelheid hoger is dan ongeveer 16 km/h
■ De Blind Spot Monitor signaleert een auto wanneer
●Een auto in een aangrenzende rijstrook uw auto inhaalt.
● Een andere auto binnen het detectiegebied komt wanneer deze van rij-
strook wisselt.
■ Omstandigheden waaronder de Blind Spot Monitor-functie een auto niet
signaleert
De Blind Spot Monitor-functie is niet ontworpen om de volgende typen voer-
tuigen en/of objecten te signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Tegemoetkomende auto's
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Auto's achter u die op dezelfde rijstrook rijden*
●Auto's die 2 rijstroken van uw auto verwijderd zijn*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
RAV4_OM_OM42753E_(EE).book Pa ge 390 Tuesday, August 23, 2016 3:44 PM
