3914-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)■

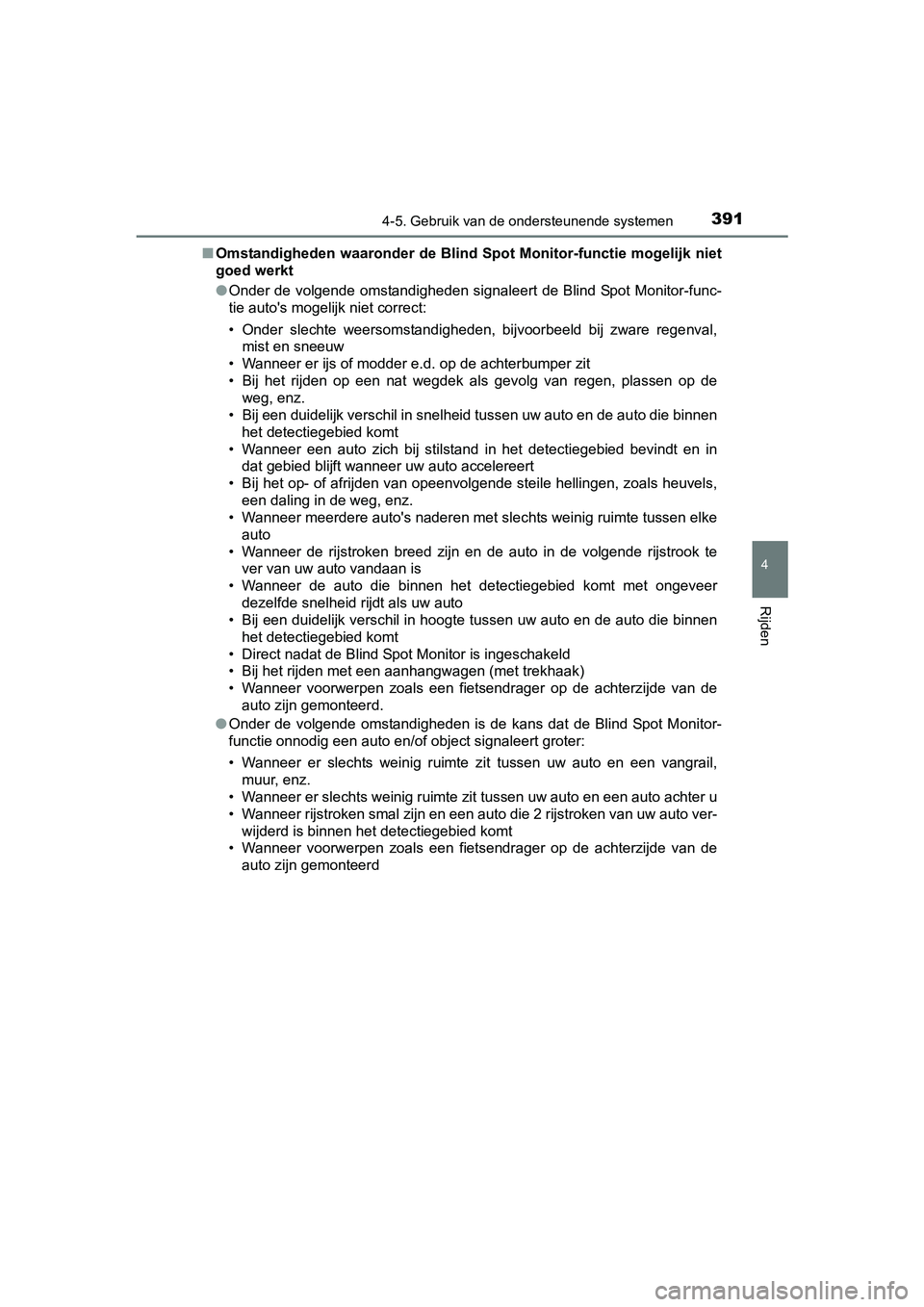

Omstandigheden waaronder de Blind Spot Monitor-functie mogelijk niet
goed werkt
● Onder de volgende omstandigheden signaleert de Blind Spot Monitor-func-
tie auto's mogelijk niet correct:
• Onder slechte weersomstandigheden, bijvoorbeeld bij zware rege nval,
mist en sneeuw
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Bij het rijden op een nat wegdek als gevolg van regen, plassen op de
weg, enz.
• Bij een duidelijk verschil in snelheid tussen uw auto en de au to die binnen
het detectiegebied komt
• Wanneer een auto zich bij stilstand in het detectiegebied bevi ndt en in
dat gebied blijft wanneer uw auto accelereert
• Bij het op- of afrijden van opeenvolgende steile hellingen, zo als heuvels,
een daling in de weg, enz.
• Wanneer meerdere auto's naderen met slechts weinig ruimte tuss en elke
auto
• Wanneer de rijstroken breed zijn en de auto in de volgende rij strook te
ver van uw auto vandaan is
• Wanneer de auto die binnen het detectiegebied komt met ongevee r
dezelfde snelheid rijdt als uw auto
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectiegebied komt
• Direct nadat de Blind Spot Monitor is ingeschakeld
• Bij het rijden met een aanhangwagen (met trekhaak)
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde v an de
auto zijn gemonteerd.
● Onder de volgende omstandigheden is de kans dat de Blind Spot M onitor-
functie onnodig een auto en/of object signaleert groter:
• Wanneer er slechts weinig ruimte zit tussen uw auto en een van grail,
muur, enz.
• Wanneer er slechts weinig ruimte zit tussen uw auto en een aut o achter u
• Wanneer rijstroken smal zijn en een auto die 2 rijstroken van uw auto ver-
wijderd is binnen het detectiegebied komt
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde v an de
auto zijn gemonteerd
RAV4_OM_OM42753E_(EE).book Pa ge 391 Tuesday, August 23, 2016 3:44 PM

3924-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)

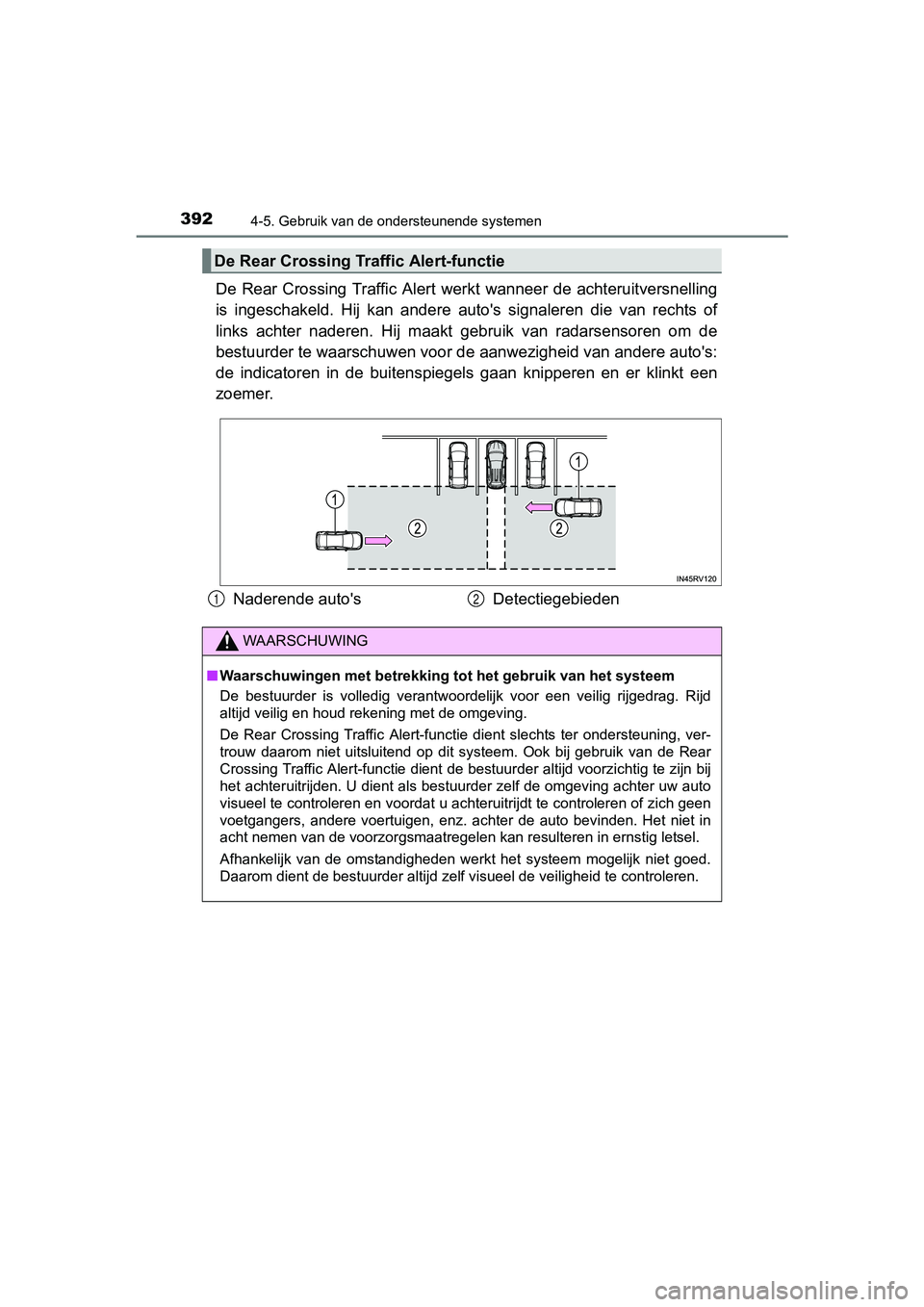

De Rear Crossing Traffic Alert werkt wanneer de achteruitversnelling
is ingeschakeld. Hij kan andere auto's signaleren die van rechts of
links achter naderen. Hij maakt gebruik van radarsensoren om de
bestuurder te waarschuwen voor de aanwezigheid van andere auto's:
de indicatoren in de buitenspiegels gaan knipperen en er klinkt een
zoemer.
De Rear Crossing Traffic Alert-functie
Naderende auto's Detectiegebieden12
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Rear Crossing Traffic Alert-functie dient slechts ter onders teuning, ver-
trouw daarom niet uitsluitend op dit systeem. Ook bij gebruik v an de Rear
Crossing Traffic Alert-functie dient de bestuurder altijd voorz ichtig te zijn bij
het achteruitrijden. U dient als bestuurder zelf de omgeving achter uw auto
visueel te controleren en voordat u achteruitrijdt te controleren of zich geen
voetgangers, andere voertuigen, enz. achter de auto bevinden. H et niet in
acht nemen van de voorzorgsmaatregelen kan resulteren in ernsti g letsel.
Afhankelijk van de omstandigheden werkt het systeem mogelijk ni et goed.
Daarom dient de bestuurder altijd zelf visueel de veiligheid te controleren.
RAV4_OM_OM42753E_(EE).book Page 392 Tuesday, August 23, 2016 3:44 PM

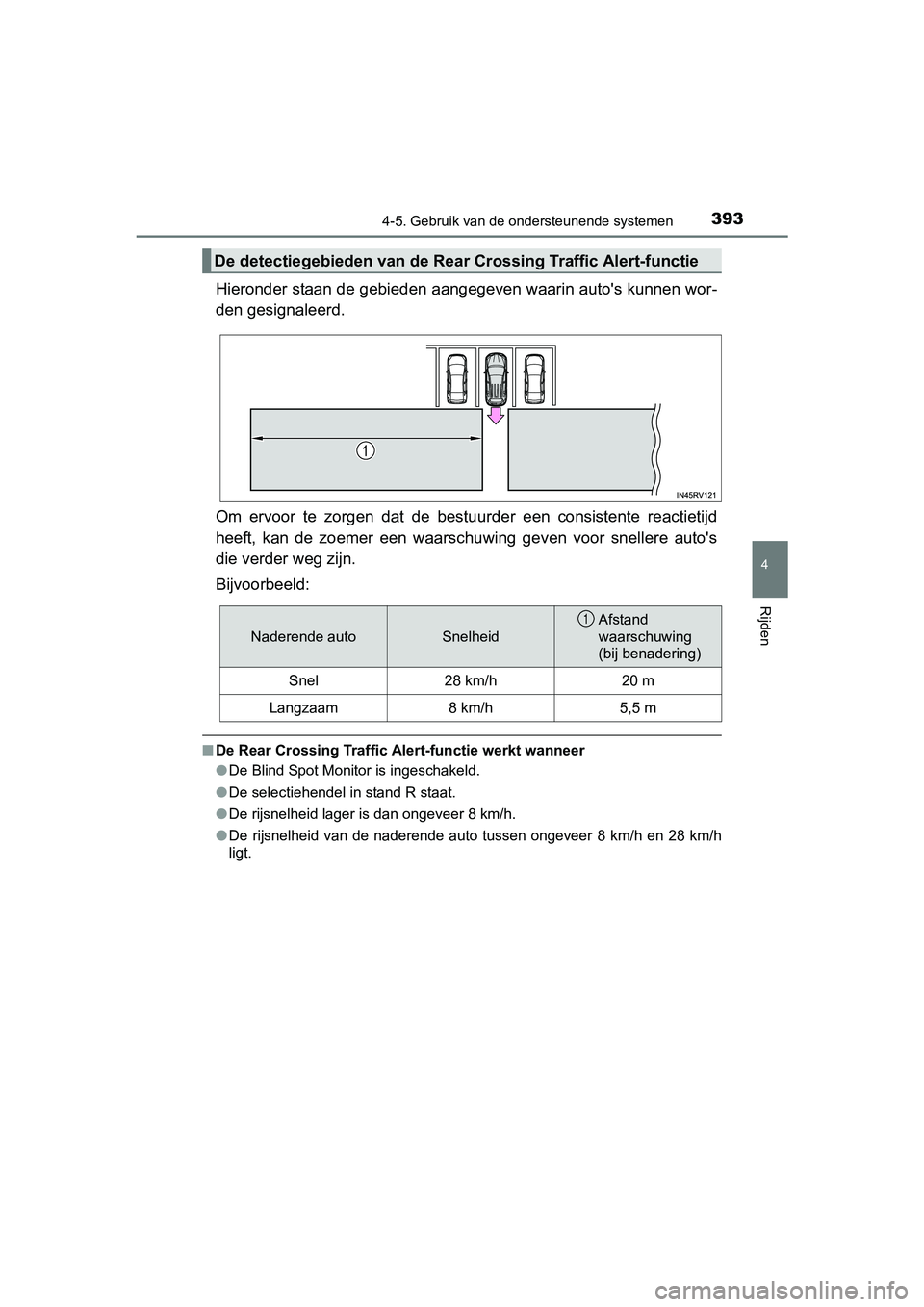

3934-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)
Hieronder staan de gebieden aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Om ervoor te zorgen dat de bestu urder een consistente reactietijd
heeft, kan de zoemer een waarschuwing geven voor snellere auto' s
die verder weg zijn.
Bijvoorbeeld:
■ De Rear Crossing Traffic Alert-functie werkt wanneer
●De Blind Spot Monitor is ingeschakeld.
● De selectiehendel in stand R staat.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h
ligt.
De detectiegebieden van de Rear C rossing Traffic Alert-functie
Naderende autoSnelheid
Afstand
waarschuwing
(bij benadering)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
1
RAV4_OM_OM42753E_(EE).book Page 393 Tuesday, August 23, 2016 3:44 PM

3944-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)■

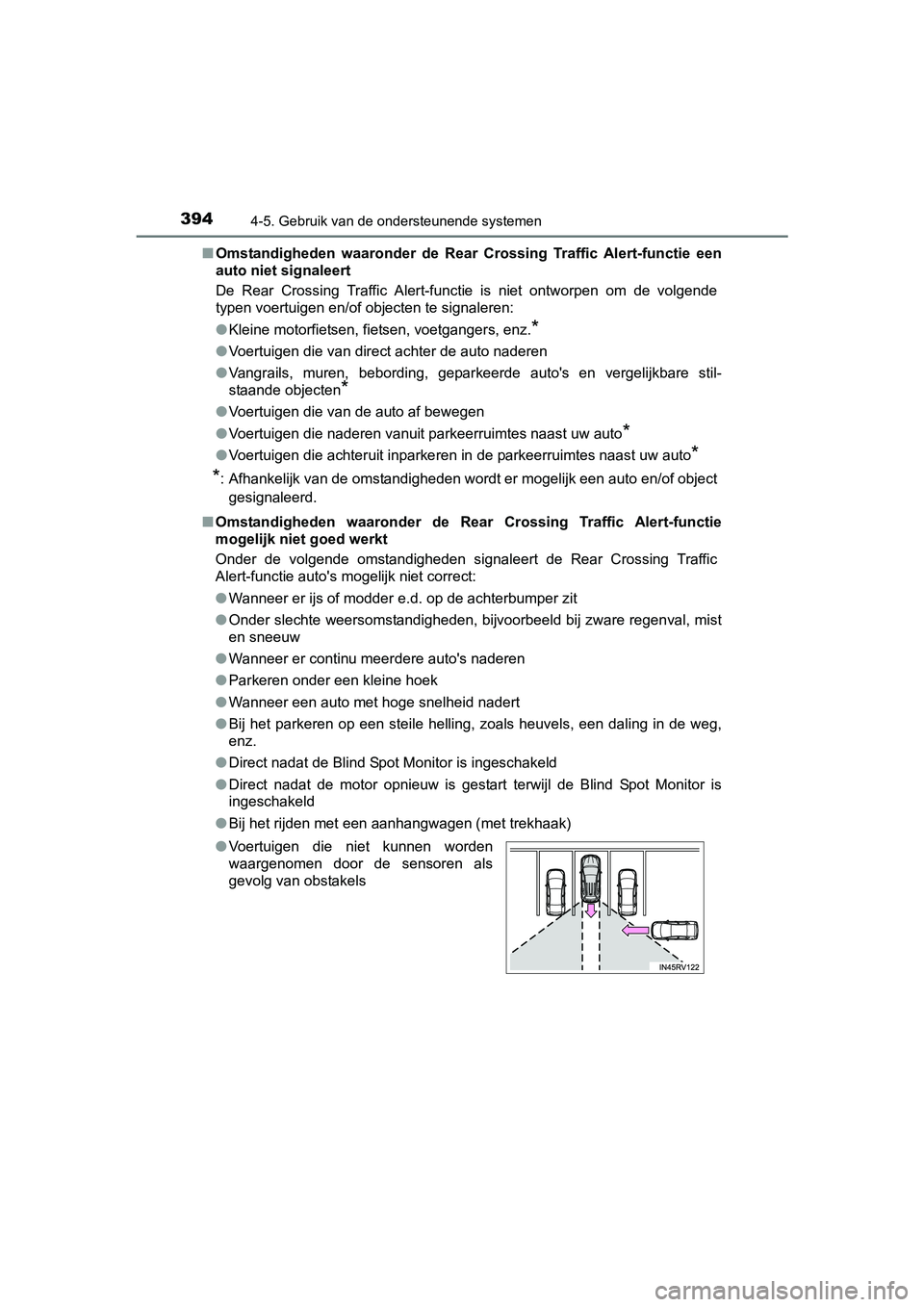

Omstandigheden waaronder de Rear Crossing Traffic Alert-functie een
auto niet signaleert
De Rear Crossing Traffic Alert-functie is niet ontworpen om de volgende
typen voertuigen en/of objecten te signaleren:
● Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Voertuigen die van direct achter de auto naderen
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbar e stil-
staande objecten
*
● Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Voertuigen die achteruit inparke ren in de parkeerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto e n/of object
gesignaleerd.
■ Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
mogelijk niet goed werkt
Onder de volgende omstandigheden signaleert de Rear Crossing Tr affic
Alert-functie auto's mogelijk niet correct:
● Wanneer er ijs of modder e.d. op de achterbumper zit
● Onder slechte weersomstandigheden, bijvoorbeeld bij zware regen val, mist
en sneeuw
● Wanneer er continu meerdere auto's naderen
● Parkeren onder een kleine hoek
● Wanneer een auto met hoge snelheid nadert
● Bij het parkeren op een steile helling, zoals heuvels, een dali ng in de weg,
enz.
● Direct nadat de Blind Spot Monitor is ingeschakeld
● Direct nadat de motor opnieuw is gestart terwijl de Blind Spot Monitor is
ingeschakeld
● Bij het rijden met een aanhangwagen (met trekhaak)
● Voertuigen die niet kunnen worden
waargenomen door de sensoren als
gevolg van obstakels
RAV4_OM_OM42753E_(EE).book Pa ge 394 Tuesday, August 23, 2016 3:44 PM

395
4
4-5. Gebruik van de ondersteunende systemen
Rijden
RAV4_OM_OM42753E_(EE)

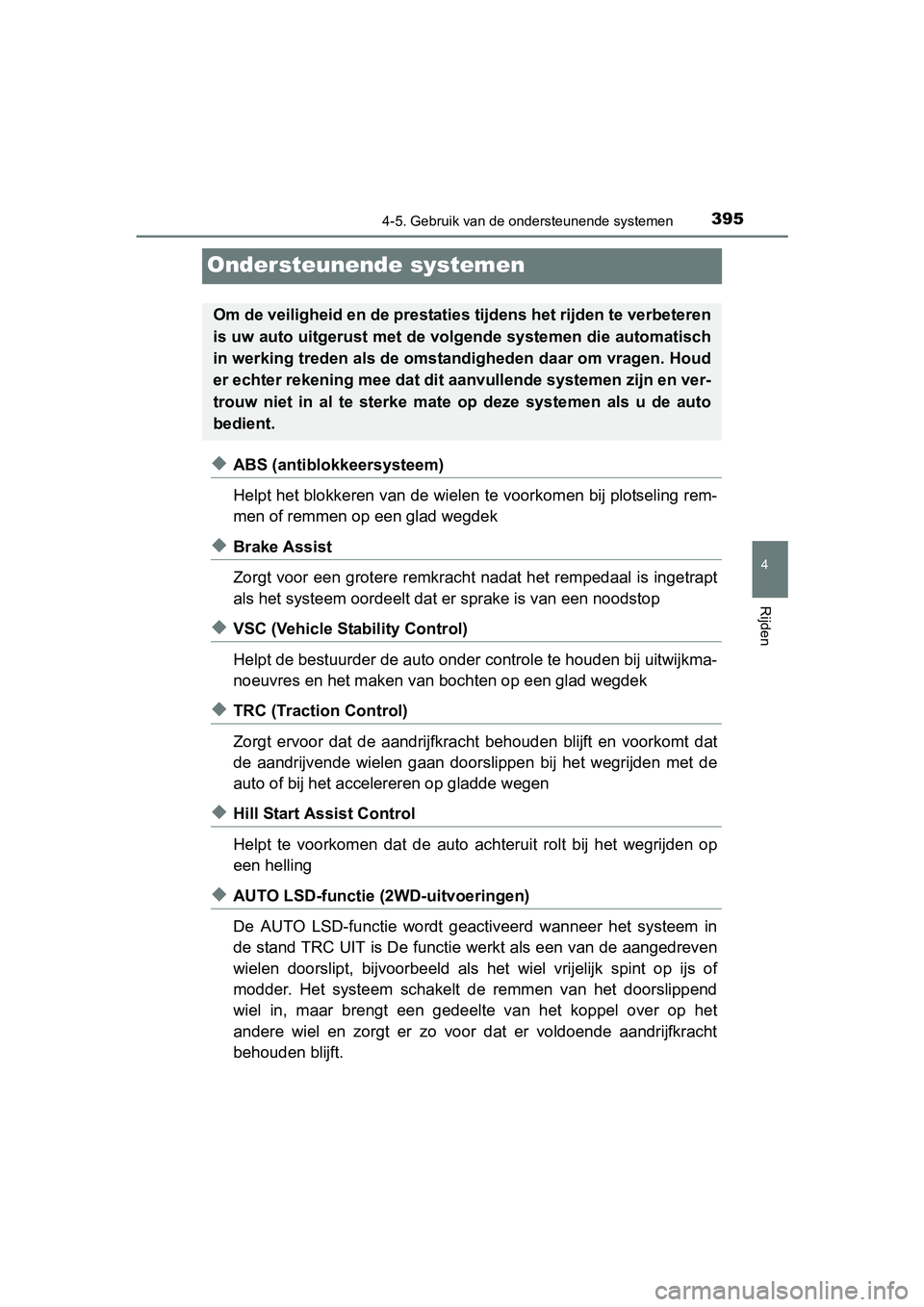

Ondersteunende systemen
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling rem-
men of remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetra pt
als het systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwij kma-
noeuvres en het maken van bochten op een glad wegdek
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkrac ht behouden blijft en voorkomt dat
de aandrijvende wielen gaan doorslippen bij het wegrijden met d e
auto of bij het accelereren op gladde wegen
◆Hill Start Assist Control
Helpt te voorkomen dat de auto achteruit rolt bij het wegrijden op
een helling
◆AUTO LSD-functie (2WD-uitvoeringen)
De AUTO LSD-functie wordt geactiveerd wanneer het systeem in
de stand TRC UIT is De functie werkt als een van de aangedreven
wielen doorslipt, b ijvoorbeeld als het wiel vrijelijk spint op ijs of
modder. Het systeem schakelt de remmen van het doorslippend
wiel in, maar brengt een gedeelte van het koppel over op het
andere wiel en zorgt er zo voor dat er voldoende aandrijfkracht
behouden blijft.
Om de veiligheid en de prestaties tijdens het rijden te verbete ren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omsta ndigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver -
trouw niet in al te sterke mate op deze systemen als u de auto
bedient.
RAV4_OM_OM42753E_(EE).book Pa ge 395 Tuesday, August 23, 2016 3:44 PM

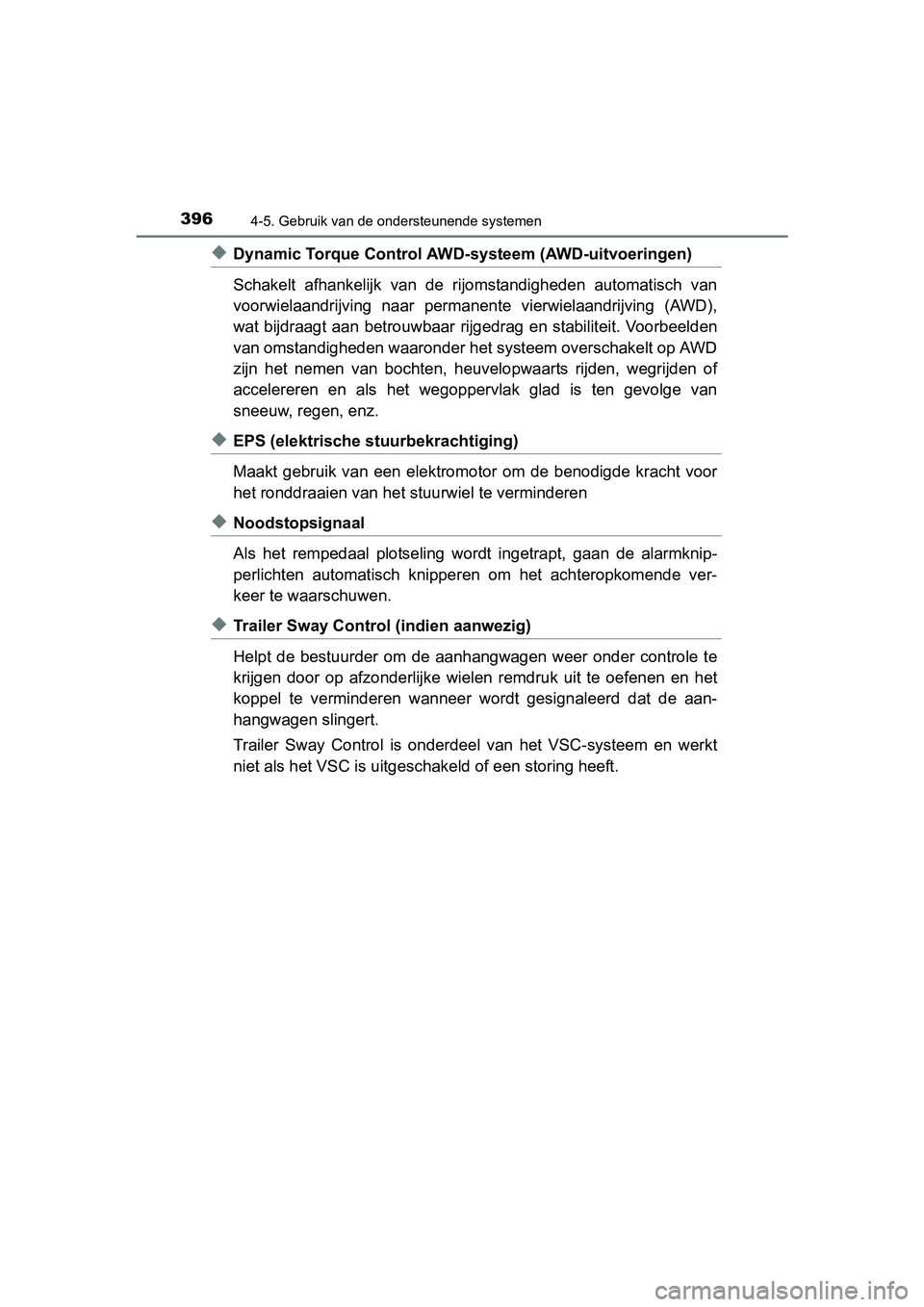

3964-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)
◆Dynamic Torque Control AWD-systeem (AWD-uitvoeringen)
Schakelt afhankelijk van de rijomstandigheden automatisch van
voorwielaandrijving naar permanente vierwielaandrijving (AWD),
wat bijdraagt aan bet rouwbaar rijgedrag en stabiliteit. Voorbee lden
van omstandigheden waaronder het systeem overschakelt op AWD
zijn het nemen van bochten, heuvelopwaarts rijden, wegrijden of
accelereren en als het wegoppervlak glad is ten gevolge van
sneeuw, regen, enz.
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromo tor om de benodigde kracht voor
het ronddraaien van het stuu rwiel te verminderen
◆Noodstopsignaal
Als het rempedaal plotseling wordt ingetrapt, gaan de alarmknip -
perlichten automatisch knipper en om het achteropkomende ver-
keer te waarschuwen.
◆Trailer Sway Control (indien aanwezig)
Helpt de bestuurder om de aanhangwagen weer onder controle te
krijgen door op afzonderlijke wielen remdruk uit te oefenen en het
koppel te verminderen wanneer wordt gesignaleerd dat de aan-
hangwagen slingert.
Trailer Sway Control is onderdeel van het VSC-systeem en werkt
niet als het VSC is uitges chakeld of een storing heeft.
RAV4_OM_OM42753E_(EE).book Pa ge 396 Tuesday, August 23, 2016 3:44 PM

3974-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)

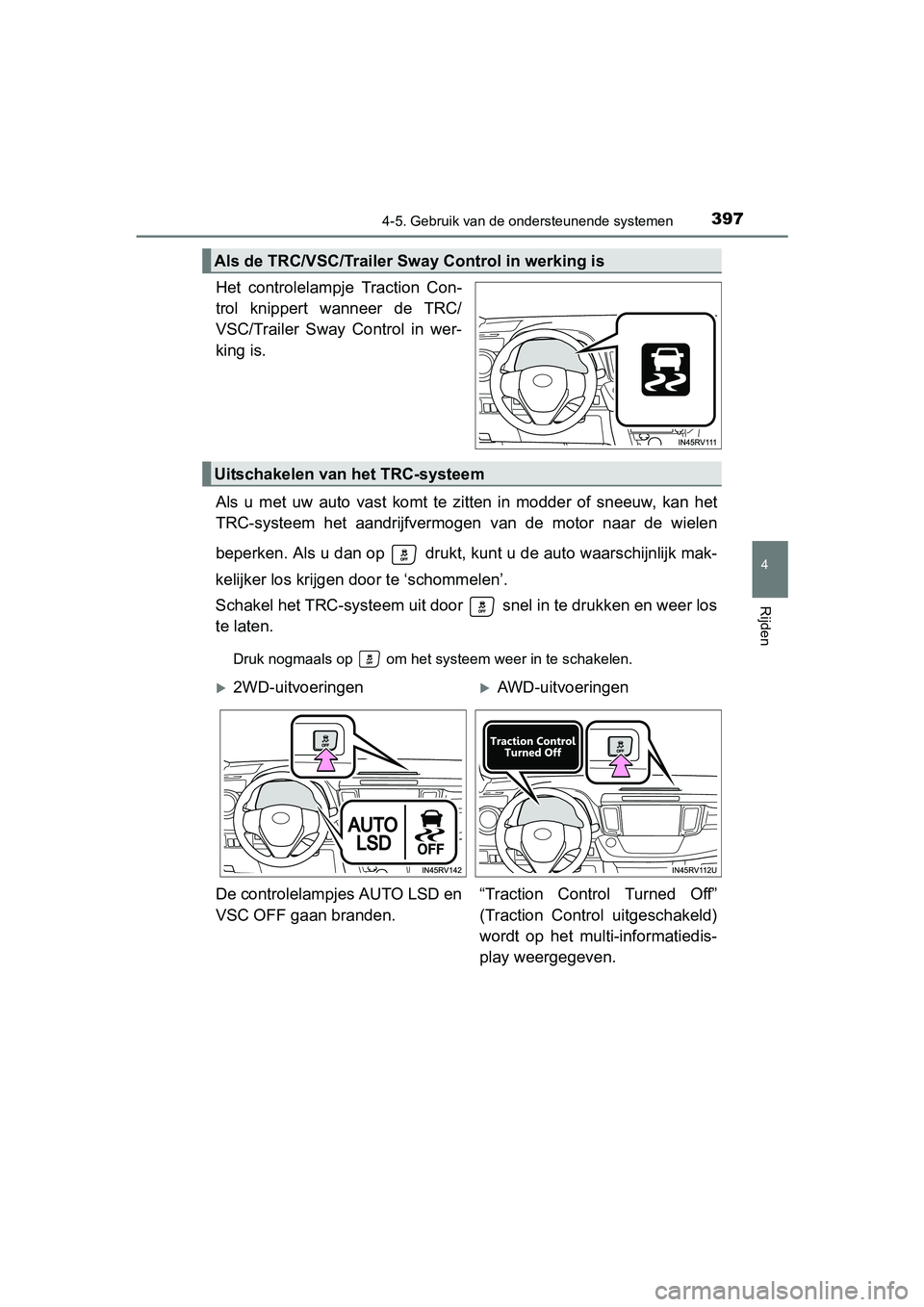

Het controlelampje Traction Con-
trol knippert wanneer de TRC/
VSC/Trailer Sway Control in wer-
king is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het
TRC-systeem het aandrijfvermogen van de motor naar de wielen
beperken. Als u dan op drukt, k unt u de auto waarschijnlijk mak-
kelijker los krijgen door te ‘schommelen’.
Schakel het TRC-systeem uit door snel in te drukken en weer lo s
te laten.
Druk nogmaals op om het systeem weer in te schakelen.
Als de TRC/VSC/Trailer Sw ay Control in werking is
Uitschakelen van het TRC-systeem
2WD-uitvoeringenAWD-uitvoeringen
De controlelampjes AUTO LSD en
VSC OFF gaan branden. “Traction Control Turned Off”
(Traction Control uitgeschakeld)
wordt op het multi-informatiedis-
play weergegeven.
RAV4_OM_OM42753E_(EE).book Pa
ge 397 Tuesday, August 23, 2016 3:44 PM

3984-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)

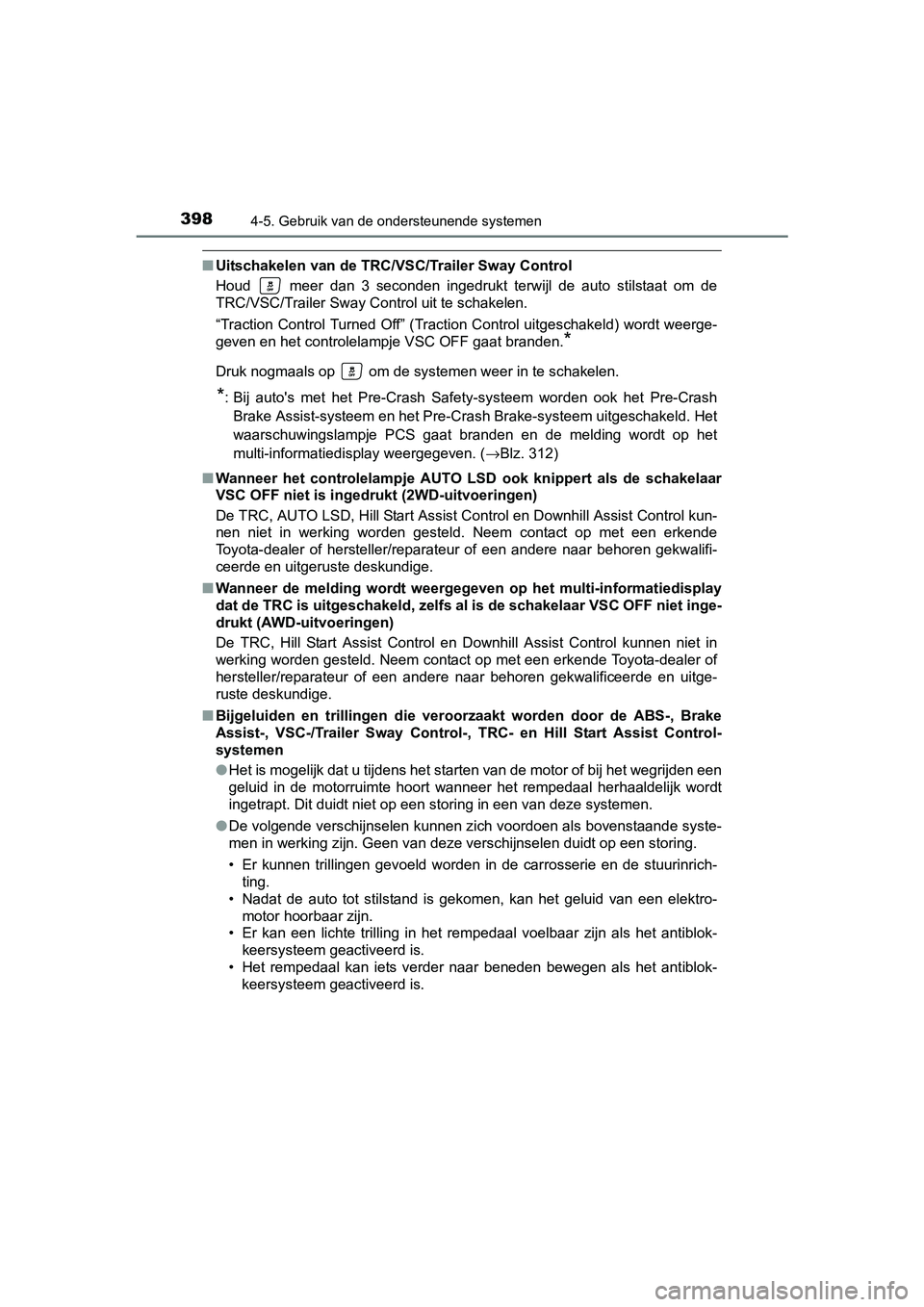

■Uitschakelen van de TRC/VSC/Trailer Sway Control
Houd meer dan 3 seconden ingedrukt terwijl de auto stilstaat o m de
TRC/VSC/Trailer Sway Control uit te schakelen.
“Traction Control Turned Off” (Traction Control uitgeschakeld) wordt weerge-
geven en het controlelampje VSC OFF gaat branden.
*
Druk nogmaals op om de systemen weer in te schakelen.
*: Bij auto's met het Pre-Crash Safety-systeem worden ook het Pre -Crash
Brake Assist-systeem en het Pre-Crash Brake-systeem uitgeschake ld. Het
waarschuwingslampje PCS gaat branden en de melding wordt op het
multi-informatiedisplay weergegeven. ( →Blz. 312)
■ Wanneer het controlelampje AUTO LSD ook knippert als de schakel aar
VSC OFF niet is ingedrukt (2WD-uitvoeringen)
De TRC, AUTO LSD, Hill Start Assist Control en Downhill Assist Control kun-
nen niet in werking worden gesteld. Neem contact op met een erk ende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
■ Wanneer de melding wordt weergeg even op het multi-informatiedisplay
dat de TRC is uitgeschakeld, zelfs al is de schakelaar VSC OFF niet inge-
drukt (AWD-uitvoeringen)
De TRC, Hill Start Assist Control en Downhill Assist Control ku nnen niet in
werking worden gesteld. Neem contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Bijgeluiden en trillingen die veroorzaakt worden door de ABS-, Brake
Assist-, VSC-/Trailer Sway Control-, TRC- en Hill Start Assist Control-
systemen
● Het is mogelijk dat u tijdens het starten van de motor of bij h et wegrijden een
geluid in de motorruimte hoort wanneer het rempedaal herhaaldel ijk wordt
ingetrapt. Dit duidt niet op een storing in een van deze system en.
● De volgende verschijnselen kunnen zich voordoen als bovenstaande syste-
men in werking zijn. Geen van deze verschijnselen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de st uurinrich-
ting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektro- motor hoorbaar zijn.
• Er kan een lichte trilling in het rempedaal voelbaar zijn als het antiblok-
keersysteem geactiveerd is.
• Het rempedaal kan iets verder naar beneden bewegen als het ant iblok-
keersysteem geactiveerd is.
RAV4_OM_OM42753E_(EE).book Pa ge 398 Tuesday, August 23, 2016 3:44 PM

3994-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42753E_(EE)■

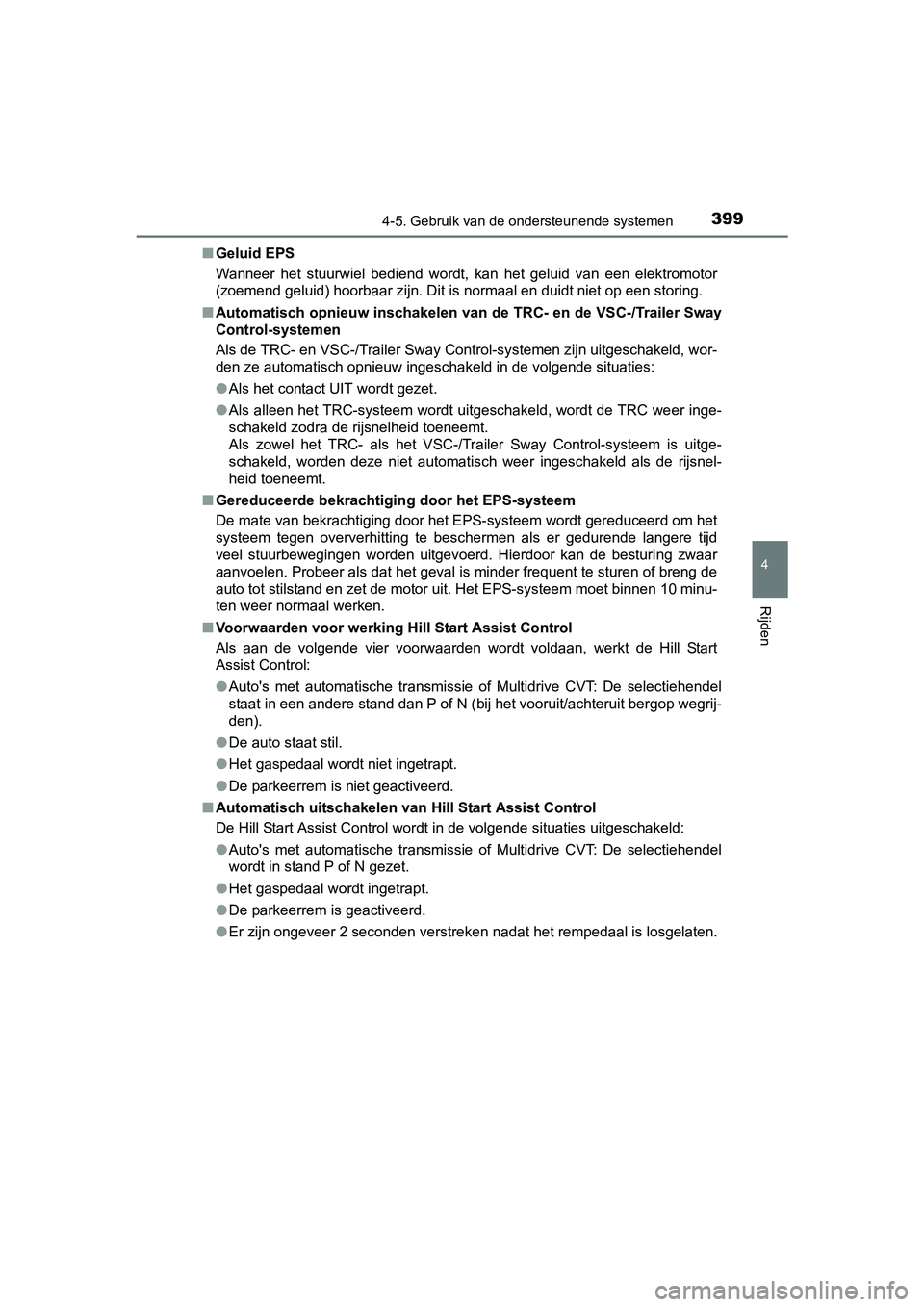

Geluid EPS
Wanneer het stuurwiel bediend wordt, kan het geluid van een elektromotor
(zoemend geluid) hoorbaar zijn. D it is normaal en duidt niet op een storing.
■ Automatisch opnieuw inschakelen van de TRC- en de VSC-/Trailer Sway
Control-systemen
Als de TRC- en VSC-/Trailer Sway Control-systemen zijn uitgesch akeld, wor-
den ze automatisch opnieuw ingeschakeld in de volgende situatie s:
● Als het contact UIT wordt gezet.
● Als alleen het TRC-systeem wordt uitgeschakeld, wordt de TRC we er inge-
schakeld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-/Trailer Sway Control-systeem is uitge-
schakeld, worden deze niet automatisch weer ingeschakeld als de rijsnel-
heid toeneemt.
■ Gereduceerde bekrachtiging door het EPS-systeem
De mate van bekrachtiging door het EPS-systeem wordt gereduceer d om het
systeem tegen oververhitting te beschermen als er gedurende lan gere tijd
veel stuurbewegingen worden uitgevoerd. Hierdoor kan de besturi ng zwaar
aanvoelen. Probeer als dat het geval is minder frequent te stur en of breng de
auto tot stilstand en zet de motor uit. Het EPS-systeem moet bi nnen 10 minu-
ten weer normaal werken.
■ Voorwaarden voor werking Hill Start Assist Control
Als aan de volgende vier voorwaarden wordt voldaan, werkt de Hi ll Start
Assist Control:
● Auto's met automatische transmissie of Multidrive CVT: De selectiehendel
staat in een andere stand dan P of N (bij het vooruit/achteruit bergop wegrij-
den).
● De auto staat stil.
● Het gaspedaal wordt niet ingetrapt.
● De parkeerrem is niet geactiveerd.
■ Automatisch uitschakelen van Hill Start Assist Control
De Hill Start Assist Control wordt in de volgende situaties uitgeschakeld:
● Auto's met automatische transmissie of Multidrive CVT: De selectiehendel
wordt in stand P of N gezet.
● Het gaspedaal wordt ingetrapt.
● De parkeerrem is geactiveerd.
● Er zijn ongeveer 2 seconden verstreken nadat het rempedaal is l osgelaten.
RAV4_OM_OM42753E_(EE).book Page 399 Tuesday, August 23, 2016 3:44 PM

4004-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42753E_(EE)

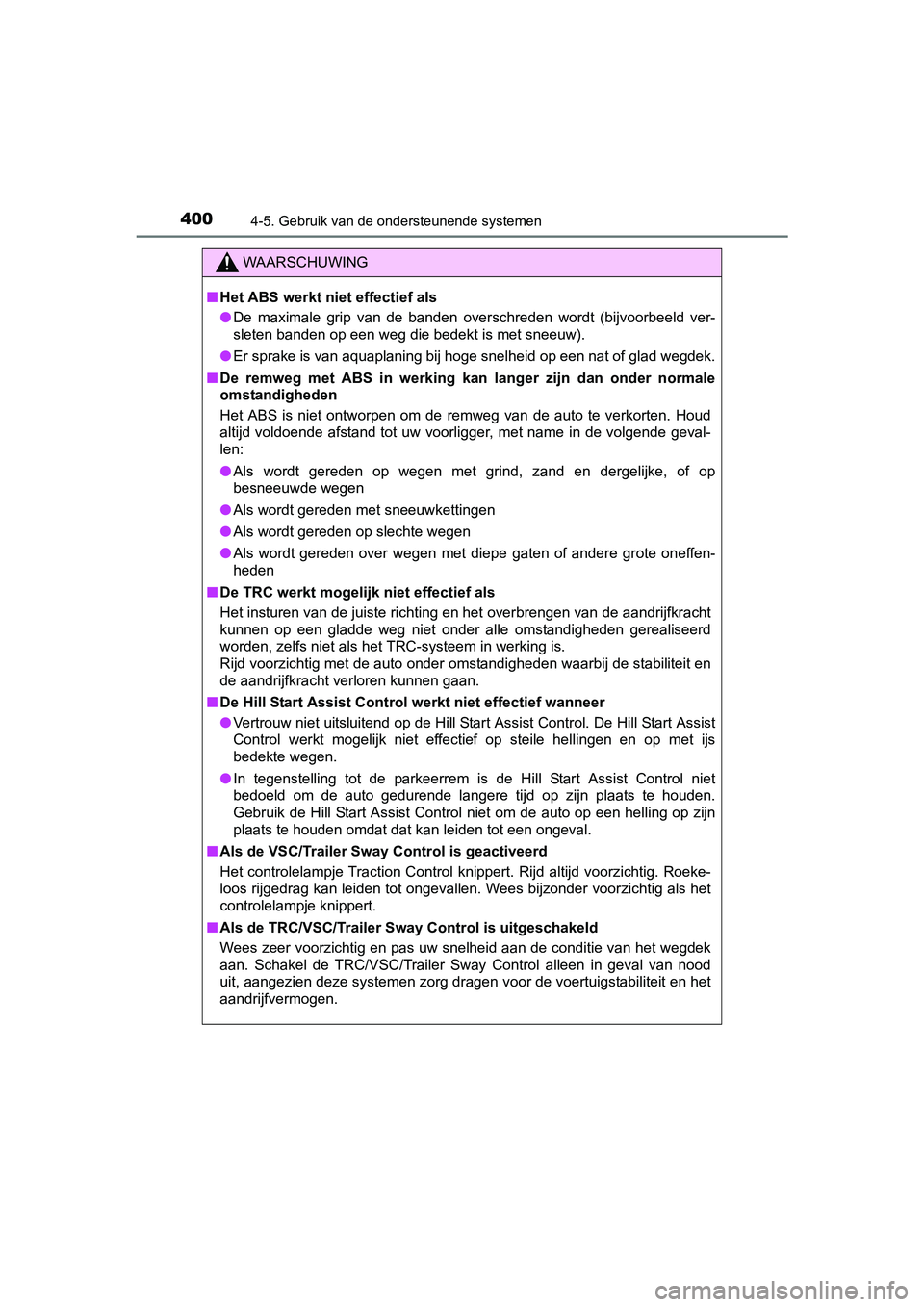

WAARSCHUWING
■Het ABS werkt niet effectief als
● De maximale grip van de banden overschreden wordt (bijvoorbeeld ver-
sleten banden op een weg die bedekt is met sneeuw).
● Er sprake is van aquaplaning bij hoge snelheid op een nat of gl ad wegdek.
■ De remweg met ABS in werking kan langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de remweg van de auto te verkorten . Houd
altijd voldoende afstand tot uw voorligger, met name in de volgende geval-
len:
● Als wordt gereden op wegen met grind, zand en dergelijke, of op
besneeuwde wegen
● Als wordt gereden met sneeuwkettingen
● Als wordt gereden op slechte wegen
● Als wordt gereden over wegen met diepe gaten of andere grote oneffen-
heden
■ De TRC werkt mogelijk niet effectief als
Het insturen van de juiste richting en het overbrengen van de aandrijfkracht
kunnen op een gladde weg niet onder alle omstandigheden gereali seerd
worden, zelfs niet als het TRC-systeem in werking is.
Rijd voorzichtig met de auto onder omstandigheden waarbij de st abiliteit en
de aandrijfkracht verloren kunnen gaan.
■ De Hill Start Assist Control werkt niet effectief wanneer
● Vertrouw niet uitsluitend op de Hill Start Assist Control. De Hill Start Assist
Control werkt mogelijk niet effectief op steile hellingen en op met ijs
bedekte wegen.
● In tegenstelling tot de parkeerrem is de Hill Start Assist Cont rol niet
bedoeld om de auto gedurende langere tijd op zijn plaats te hou den.
Gebruik de Hill Start Assist Control niet om de auto op een hel ling op zijn
plaats te houden omdat dat kan leiden tot een ongeval.
■ Als de VSC/Trailer Sway Control is geactiveerd
Het controlelampje Traction Control knippert. Rijd altijd voorzichtig. Roeke-
loos rijgedrag kan leiden tot ongevallen. Wees bijzonder voorzichtig als het
controlelampje knippert.
■ Als de TRC/VSC/Trailer Sway Control is uitgeschakeld
Wees zeer voorzichtig en pas uw snelheid aan de conditie van he t wegdek
aan. Schakel de TRC/VSC/Trailer Sway Control alleen in geval va n nood
uit, aangezien deze systemen zorg dragen voor de voertuigstabil iteit en het
aandrijfvermogen.
RAV4_OM_OM42753E_(EE).book Pa ge 400 Tuesday, August 23, 2016 3:44 PM
