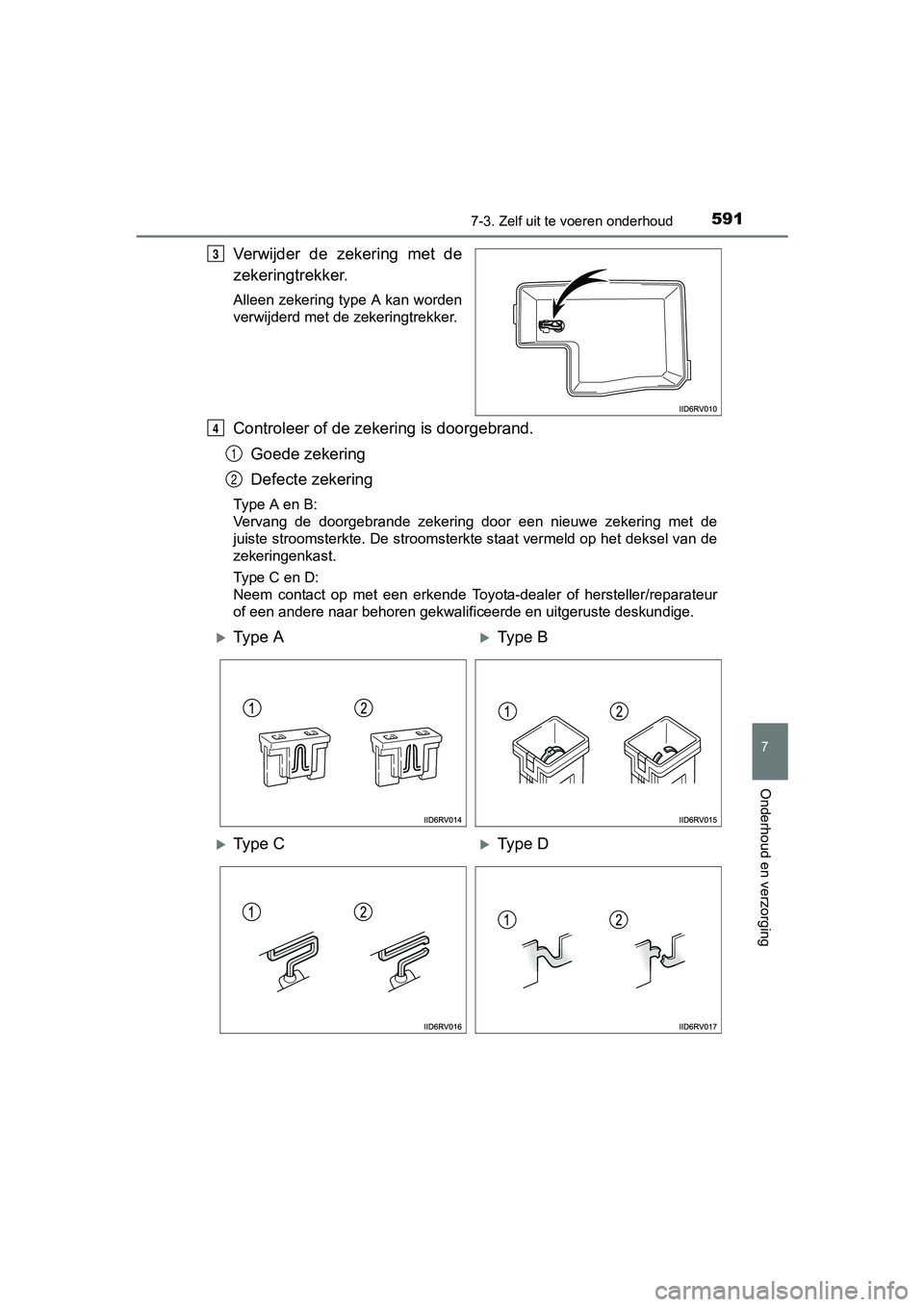

Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A en B:
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van de
zekeringenkast.
Type C en D:
Neem contact op met een erkende Toyota-dealer of hersteller/rep arateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
3
4
1
2
Ty p e AType B
Ty p e CType D
RAV4_OM_OM42753E_(EE).book Pa ge 591 Tuesday, August 23, 2016 3:44 PM

5927-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( →Blz. 593)
● Laat als de nieuwe zekering direct doorslaat de auto controlere n door een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaard ige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk v aststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
RAV4_OM_OM42753E_(EE).book Page 592 Tuesday, August 23, 2016 3:44 PM

5937-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 719)
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hers teller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
Mistlamp voor (indien
aanwezig)
Halogeenkoplampen Richtingaanwijzer voor
1
2
3
RAV4_OM_OM42753E_(EE).book Pa
ge 593 Tuesday, August 23, 2016 3:44 PM

5947-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)■

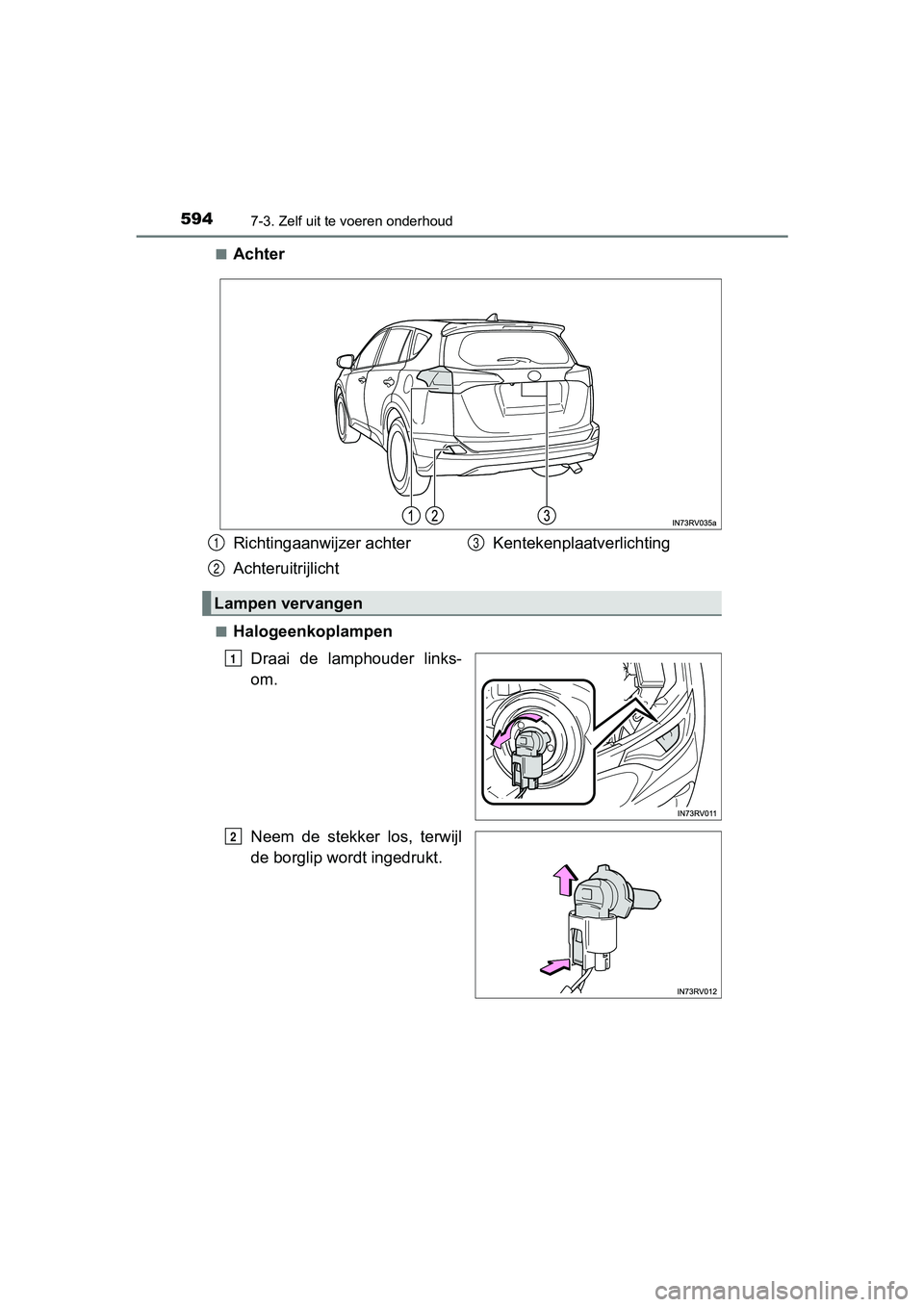

Achter
■Halogeenkoplampen
Draai de lamphouder links-
om.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Richtingaanwijzer achter
Achteruitrijlicht Kentekenplaatverlichting
Lampen vervangen
1
2
3
1
2
RAV4_OM_OM42753E_(EE).book Pa
ge 594 Tuesday, August 23, 2016 3:44 PM

5957-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
Vervang de lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Plaats de lamphouder.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
3
4
5
RAV4_OM_OM42753E_(EE).book Pa ge 595 Tuesday, August 23, 2016 3:44 PM

5967-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)■
Richtingaanwijzers voor
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
RAV4_OM_OM42753E_(EE).book Pa ge 596 Tuesday, August 23, 2016 3:44 PM

5977-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
■Mistlampen voor (indien aanwezig)
Draai om voldoende werk-
ruimte te creëren het stuur-
wiel volledig naar de kant
tegenover de lamp die moet
worden vervangen.
Verwijder de schroeven van
de wielkuip.
Verwijder de clip van de wiel-
kuip en open de wielkuip.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
RAV4_OM_OM42753E_(EE).book Pa ge 597 Tuesday, August 23, 2016 3:44 PM

5987-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de wielkuip terug en
plaats de clip.
Plaats de clip en draai hem om
hem te vergrendelen.
5
6
7
8
RAV4_OM_OM42753E_(EE).book Page 598 Tuesday, August 23, 2016 3:44 PM

5997-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)
7
Onderhoud en verzorging
Plaats de wielkuip terug en
plaats de schroeven.
Controleer of het binnenscherm
aan de binnenzijde van de bum-
per is bevestigd.
■

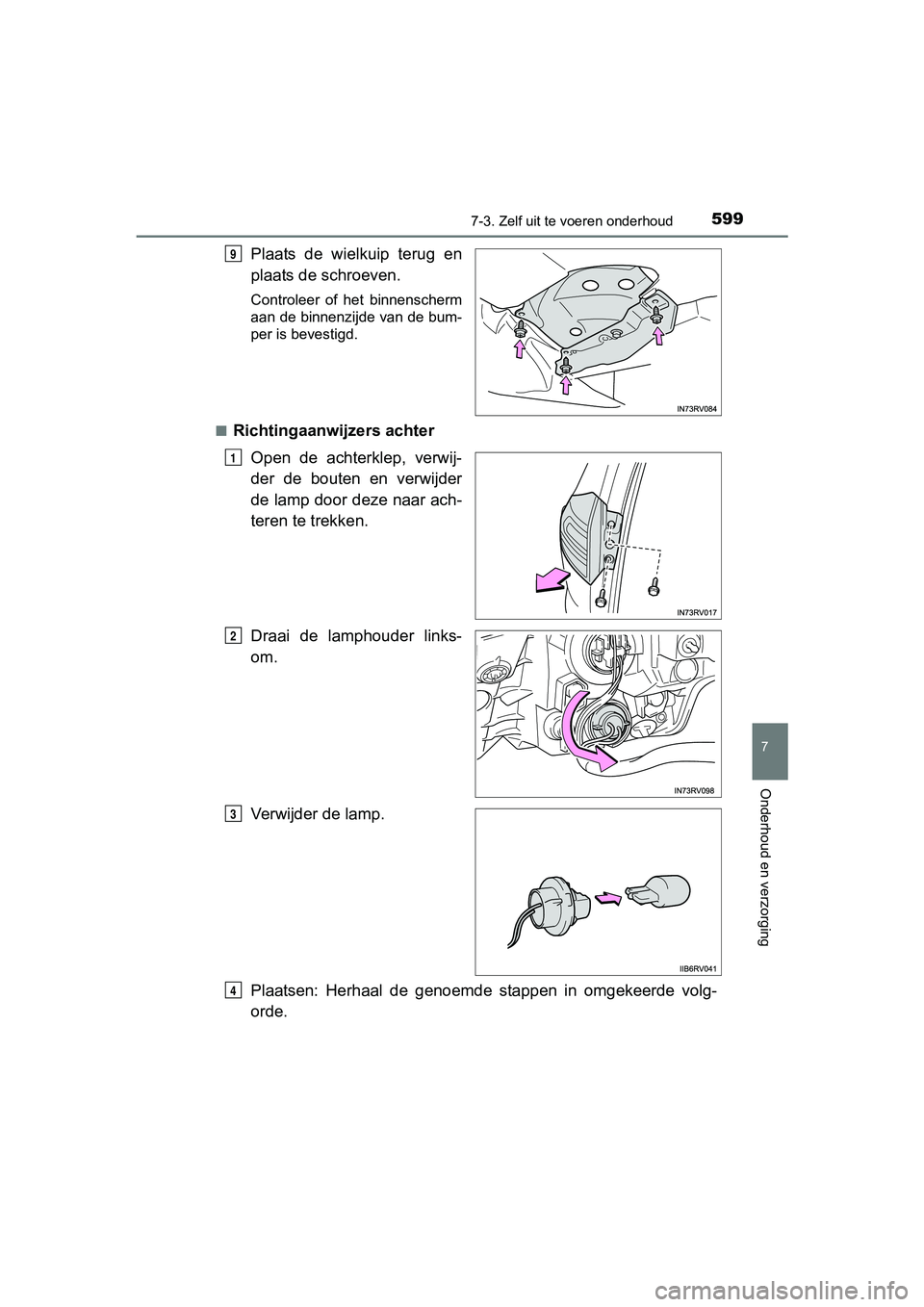

Richtingaanwijzers achter Open de achterklep, verwij-
der de bouten en verwijder
de lamp door deze naar ach-
teren te trekken.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
1
2
3
4
RAV4_OM_OM42753E_(EE).book Pa ge 599 Tuesday, August 23, 2016 3:44 PM

6007-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42753E_(EE)■
Achteruitrijlichten
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de ge-
noemde stappen in omge-
keerde volgorde.
Controleer na het plaatsen van
de lampvoet of de rubber kap
goed geplaatst is.
1
2
Rubber
kap
P
