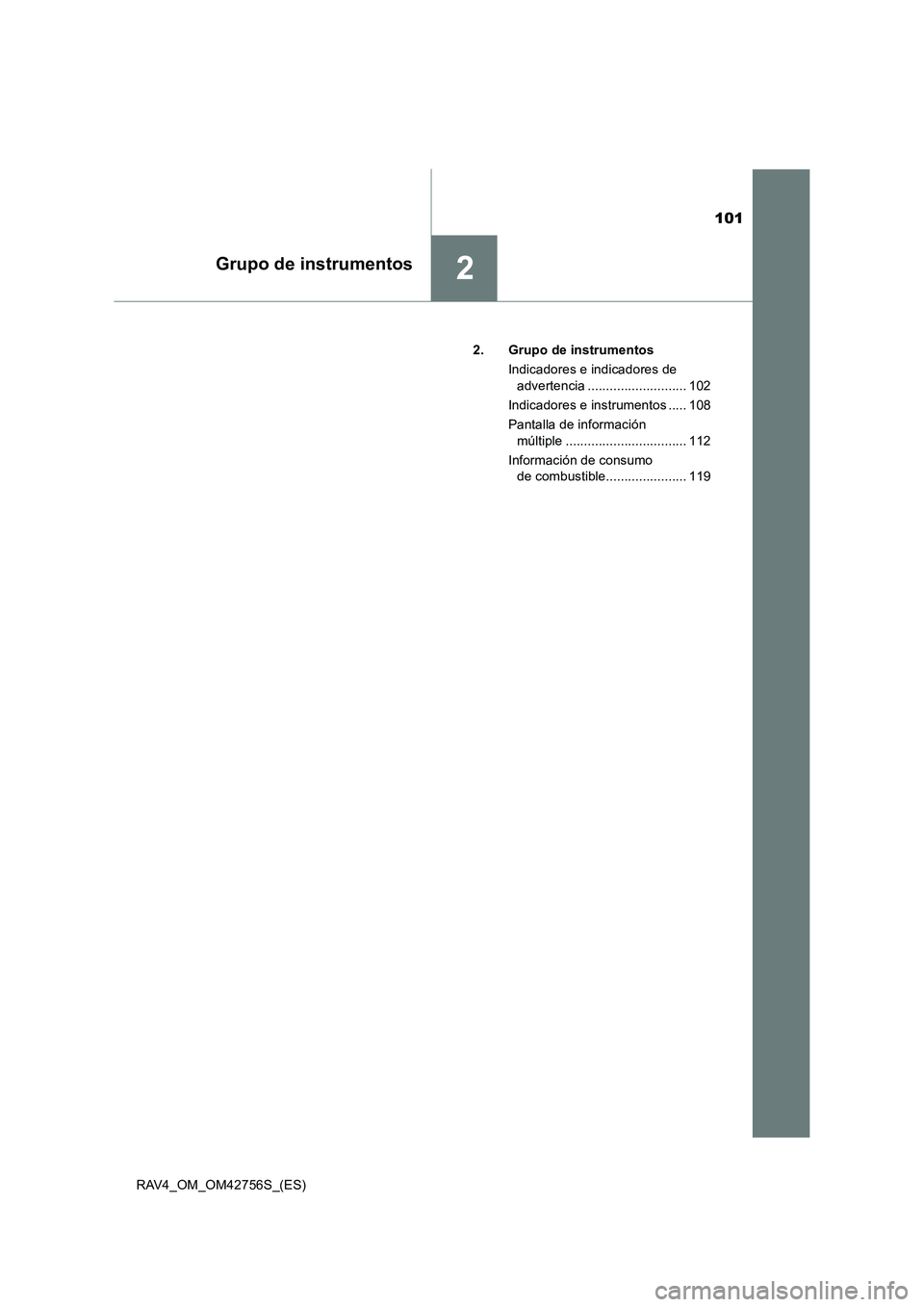

TOYOTA RAV4 2017 Manual del propietario (in Spanish)

101
2Grupo de instrumentos
RAV4_OM_OM42756S_(ES)2. Grupo de instrumentos
Indicadores e indicadores de advertencia ........................... 102
Indicadores e instrumentos ..... 108
Pantalla de información múltiple ................................. 112
Información de consumo de combustible...................... 119

1022. Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

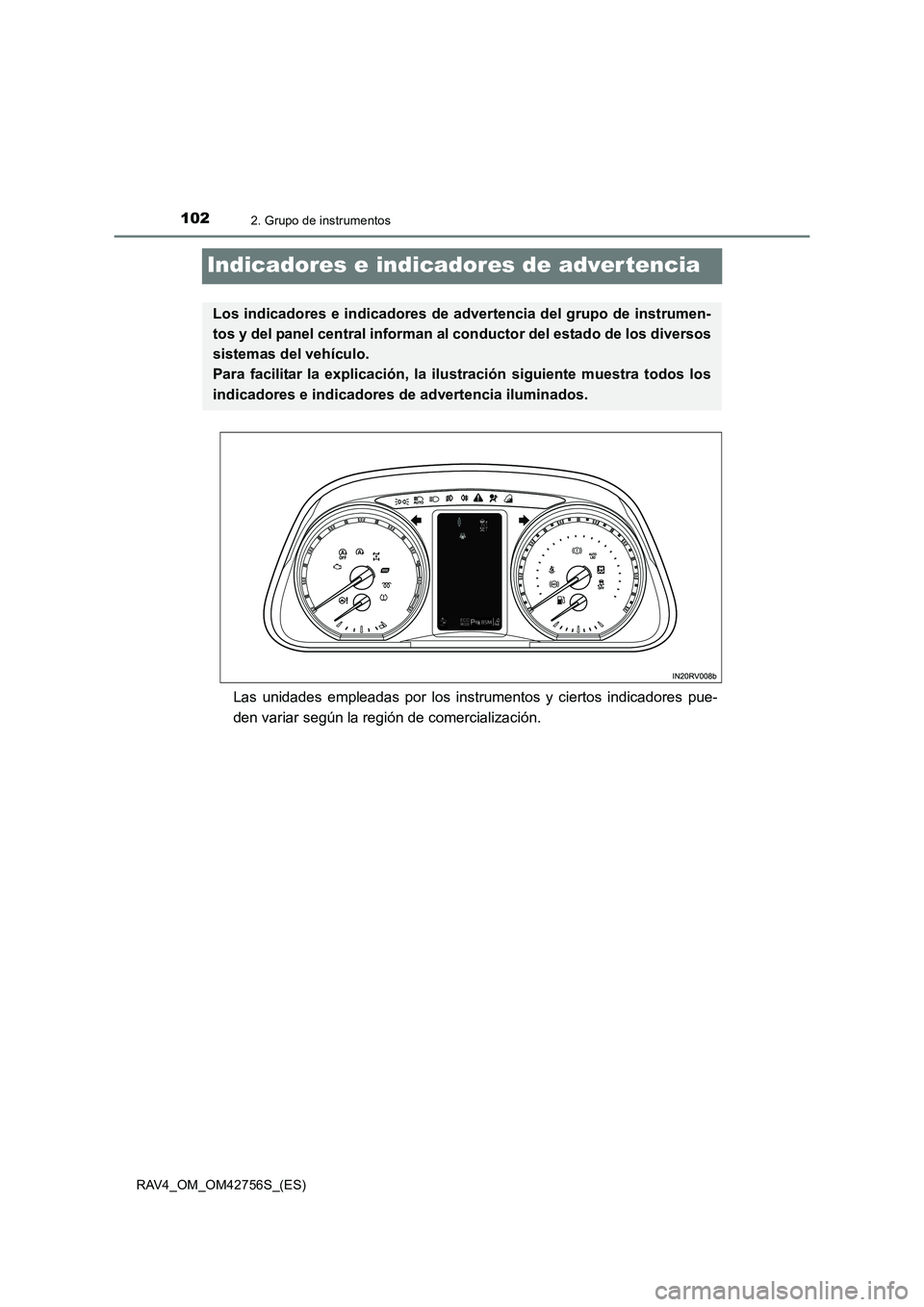

Indicadores e indicadores de adver tencia
Las unidades empleadas por los instrumentos y ciertos indicadores pue-
den variar según la región de comercialización.
Los indicadores e indicadores de advertencia del grupo de instrumen-
tos y del panel central informan al conductor del estado de los diversos
sistemas del vehículo.
Para facilitar la explicación, la ilustración siguiente muestra todos los
indicadores e indicadores de advertencia iluminados.

1032. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

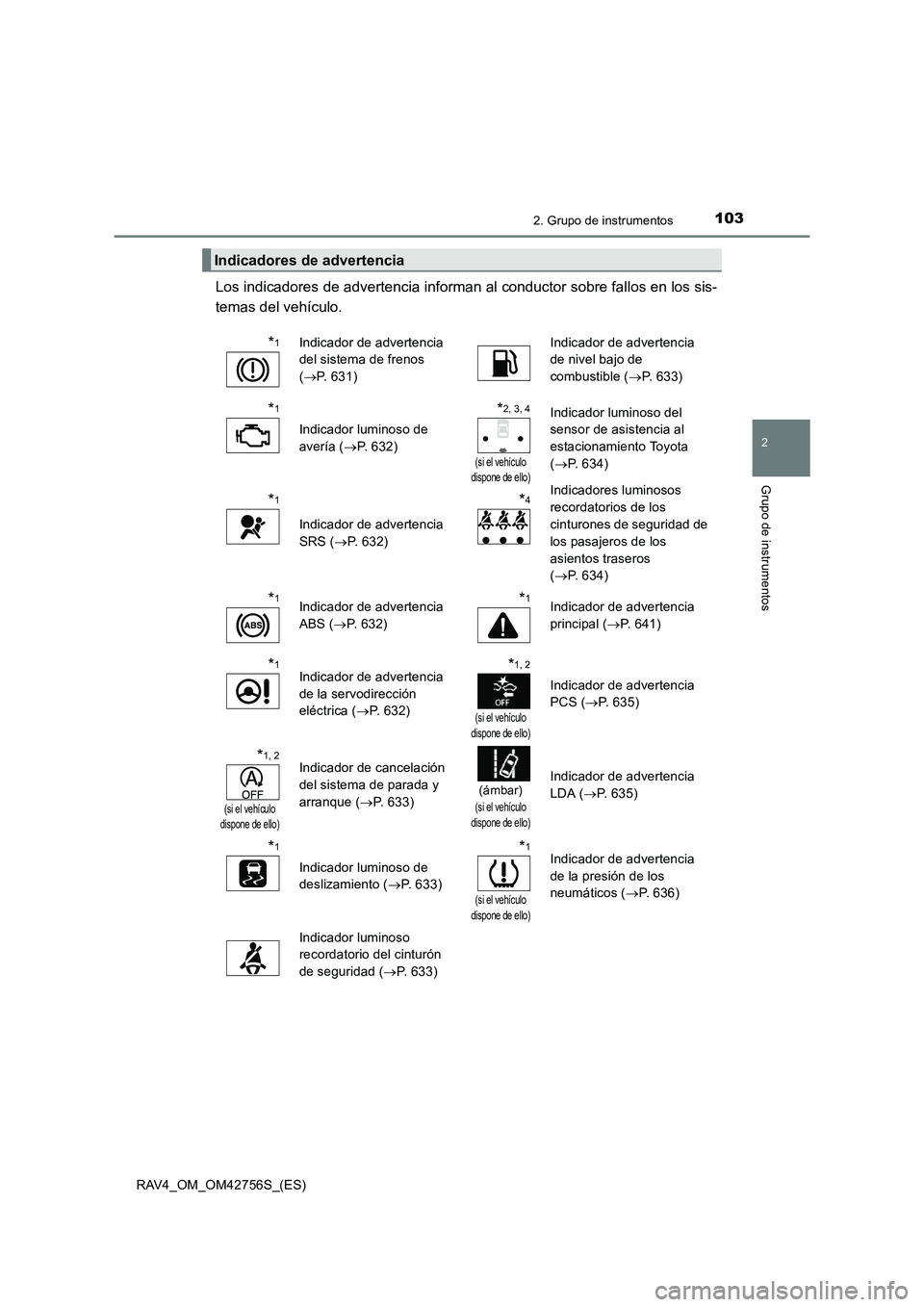

Los indicadores de advertencia informan al conductor sobre fallos en los sis-
temas del vehículo.
Indicadores de advertencia
*1Indicador de advertencia
del sistema de frenos
(→ P. 631)Indicador de advertencia
de nivel bajo de
combustible ( →P. 633)
*1
Indicador luminoso de
avería ( →P. 632)
*2, 3, 4
(si el vehículo
dispone de ello)
Indicador luminoso del
sensor de asistencia al
estacionamiento Toyota
( → P. 634)
*1
Indicador de advertencia
SRS ( →P. 632)
*4Indicadores luminosos
recordatorios de los
cinturones de seguridad de
los pasajeros de los
asientos traseros
(→ P. 634)
*1Indicador de advertencia
ABS ( →P. 632)*1Indicador de advertencia
principal ( →P. 641)
*1Indicador de advertencia
de la servodirección
eléctrica ( →P. 632)*1, 2
(si el vehículo
dispone de ello)
Indicador de advertencia
PCS ( →P. 635)
*1, 2
(si el vehículo
dispone de ello)
Indicador de cancelación
del sistema de parada y
arranque ( →P. 633)
(ámbar)
(si el vehículo
dispone de ello)
Indicador de advertencia
LDA ( →P. 635)
*1
Indicador luminoso de
deslizamiento ( →P. 633)
*1
(si el vehículo
dispone de ello)
Indicador de advertencia
de la presión de los
neumáticos ( →P. 636)
Indicador luminoso
recordatorio del cinturón
de seguridad ( →P. 633)

1042. Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

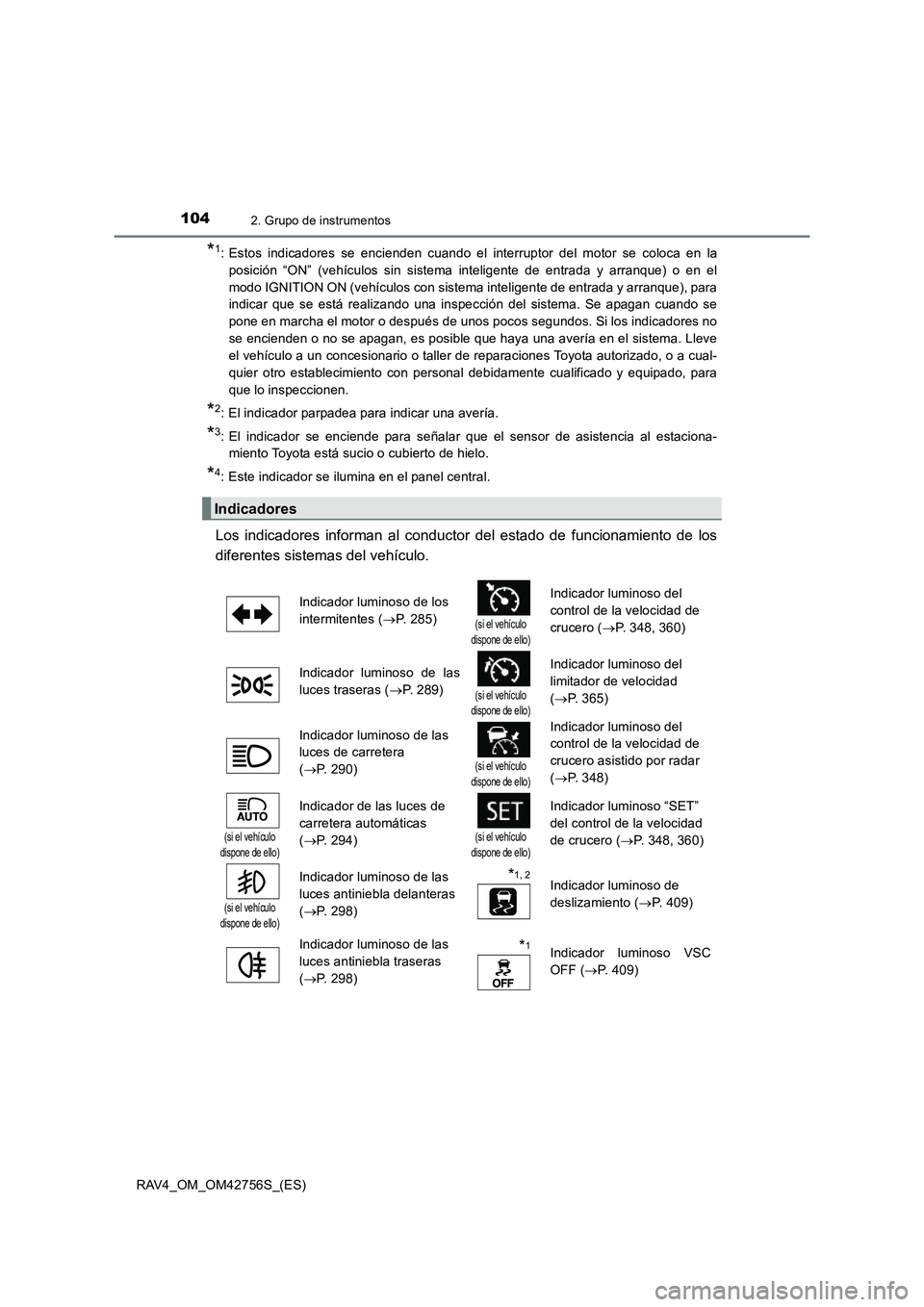

*1: Estos indicadores se encienden cuando el interruptor del motor se coloca en laposición “ON” (vehículos sin sistema inteligente de entrada y arranque) o en el
modo IGNITION ON (vehículos con sistema inteligente de entrada y arranque), para
indicar que se está realizando una inspección del sistema. Se apagan cuando se
pone en marcha el motor o después de unos pocos segundos. Si los indicadores no
se encienden o no se apagan, es posible que haya una avería en el sistema. Lleve
el vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a cual-
quier otro establecimiento con personal debidamente cualificado y equipado, para
que lo inspeccionen.
*2: El indicador parpadea para indicar una avería.
*3: El indicador se enciende para señalar que el sensor de asistencia al estaciona-miento Toyota está sucio o cubierto de hielo.
*4: Este indicador se ilumina en el panel central.
Los indicadores informan al conducto r del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes ( →P. 285)
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero ( →P. 348, 360)
Indicador luminoso de las
luces traseras ( →P. 289)
(si el vehículo
dispone de ello)
Indicador luminoso del
limitador de velocidad
( → P. 365)
Indicador luminoso de las
luces de carretera
( → P. 290)
(si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero asistido por radar
( → P. 348)
(si el vehículo
dispone de ello)
Indicador de las luces de
carretera automáticas
( → P. 294)
(si el vehículo
dispone de ello)
Indicador luminoso “SET”
del control de la velocidad
de crucero ( →P. 348, 360)
(si el vehículo
dispone de ello)
Indicador luminoso de las
luces antiniebla delanteras
( → P. 298)*1, 2Indicador luminoso de
deslizamiento ( →P. 409)
Indicador luminoso de las
luces antiniebla traseras
( → P. 298)
*1Indicador luminoso VSC
OFF ( →P. 409)

1052. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

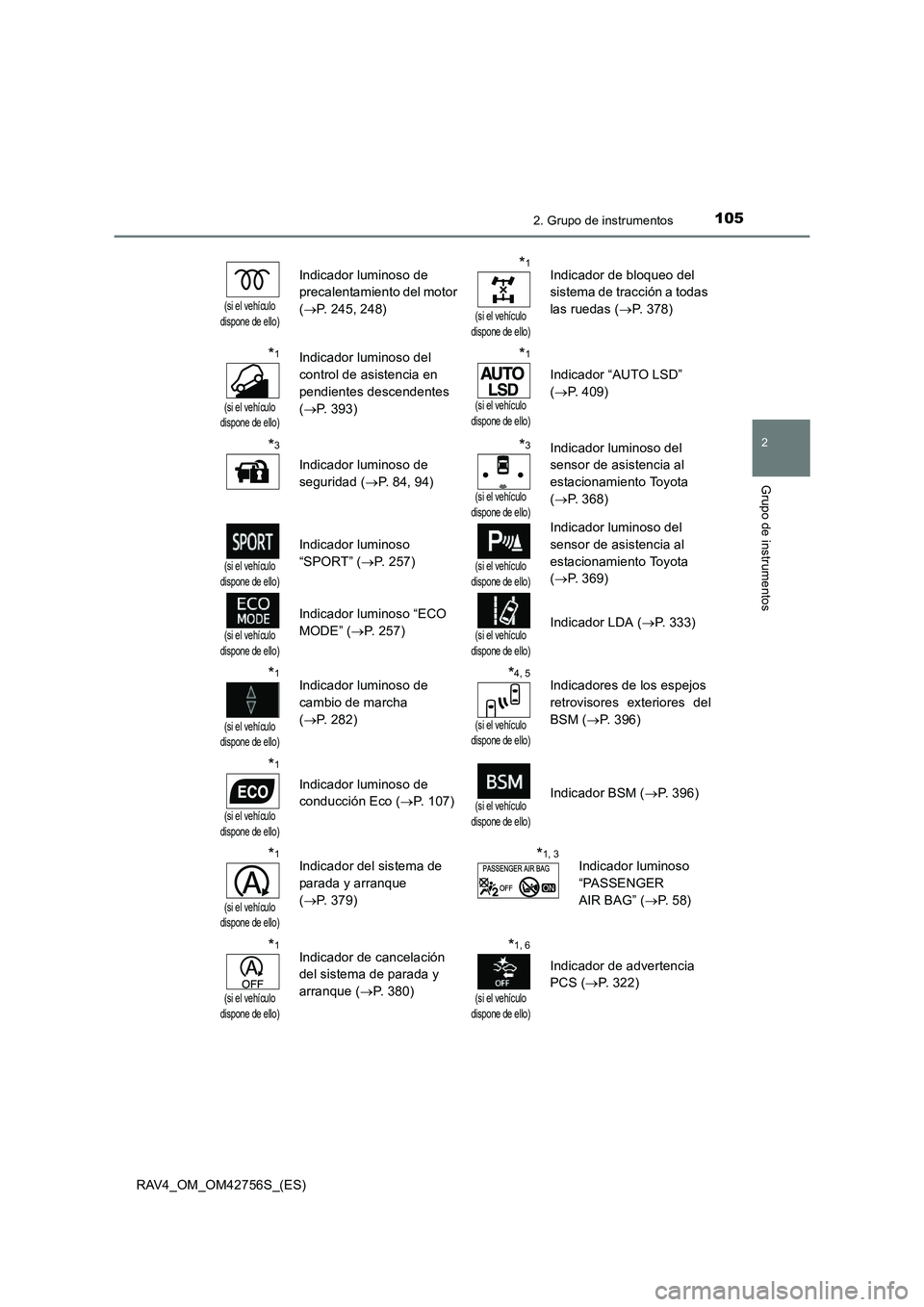

(si el vehículo
dispone de ello)
Indicador luminoso de
precalentamiento del motor
( → P. 245, 248)*1
(si el vehículo
dispone de ello)
Indicador de bloqueo del
sistema de tracción a todas
las ruedas ( →P. 378)
*1
(si el vehículo
dispone de ello)
Indicador luminoso del
control de asistencia en
pendientes descendentes
( → P. 393)*1
(si el vehículo
dispone de ello)
Indicador “AUTO LSD”
( → P. 409)
*3
Indicador luminoso de
seguridad ( →P. 84, 94)
*3
(si el vehículo
dispone de ello)
Indicador luminoso del
sensor de asistencia al
estacionamiento Toyota
( → P. 368)
(si el vehículo
dispone de ello)
Indicador luminoso
“SPORT” ( →P. 257)
(si el vehículo
dispone de ello)
Indicador luminoso del
sensor de asistencia al
estacionamiento Toyota
( → P. 369)
(si el vehículo
dispone de ello)
Indicador luminoso “ECO
MODE” ( →P. 257)
(si el vehículo
dispone de ello)Indicador LDA ( →P. 333)
*1
(si el vehículo
dispone de ello)
Indicador luminoso de
cambio de marcha
( → P. 282)*4, 5
(si el vehículo
dispone de ello)
Indicadores de los espejos
retrovisores exteriores del
BSM ( →P. 396)
*1
(si el vehículo
dispone de ello)
Indicador luminoso de
conducción Eco ( →P. 107)
(si el vehículo
dispone de ello)Indicador BSM ( →P. 396)
*1
(si el vehículo
dispone de ello)
Indicador del sistema de
parada y arranque
( → P. 379)*1, 3Indicador luminoso
“PASSENGER
AIR BAG” ( →P. 5 8 )
*1
(si el vehículo
dispone de ello)
Indicador de cancelación
del sistema de parada y
arranque ( →P. 380)*1, 6
(si el vehículo
dispone de ello)
Indicador de advertencia
PCS ( →P. 322)

1062. Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

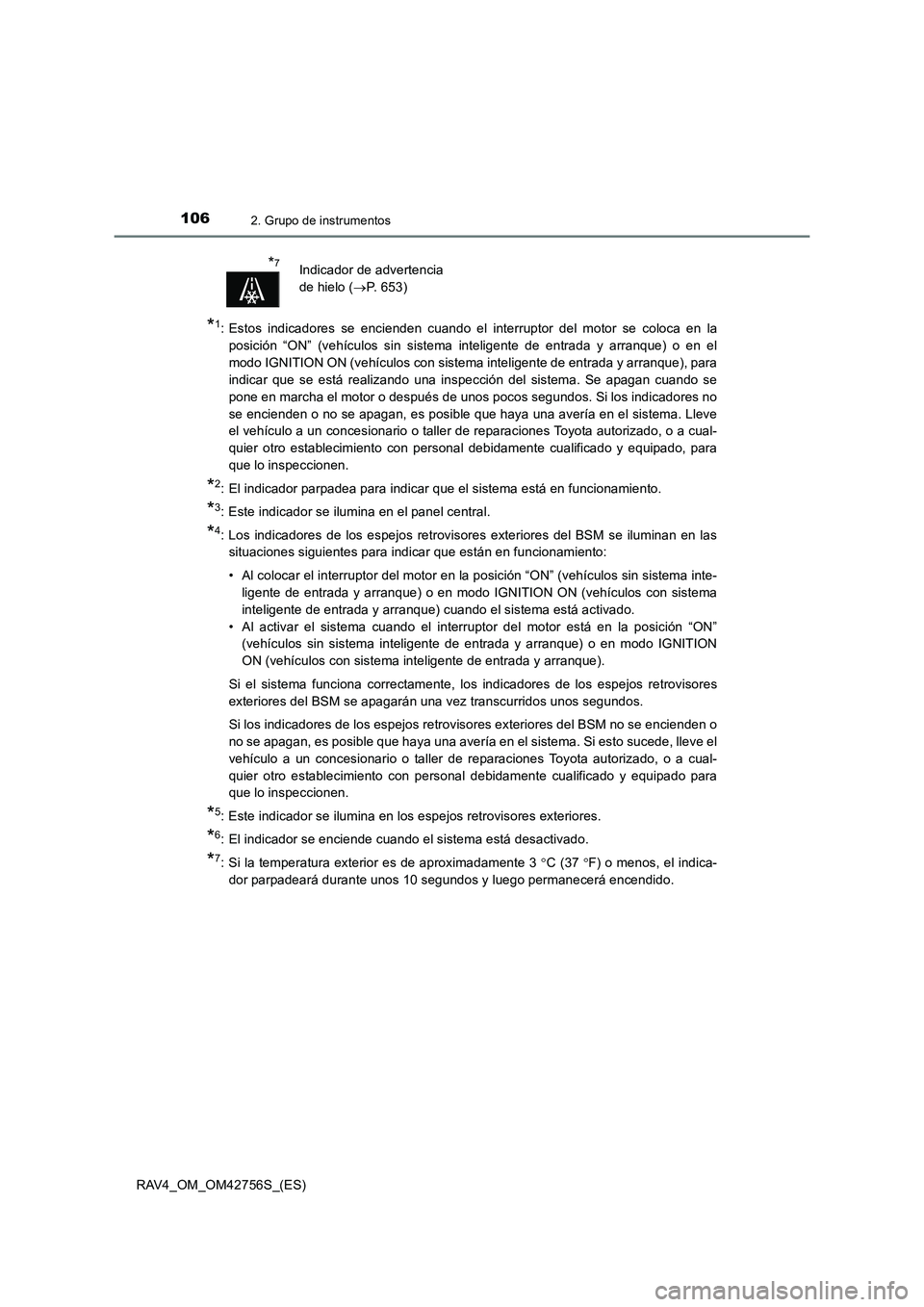

*1: Estos indicadores se encienden cuando el interruptor del motor se coloca en laposición “ON” (vehículos sin sistema inteligente de entrada y arranque) o en el
modo IGNITION ON (vehículos con sistema inteligente de entrada y arranque), para
indicar que se está realizando una inspección del sistema. Se apagan cuando se
pone en marcha el motor o después de unos pocos segundos. Si los indicadores no
se encienden o no se apagan, es posible que haya una avería en el sistema. Lleve
el vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a cual-
quier otro establecimiento con personal debidamente cualificado y equipado, para
que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: Este indicador se ilumina en el panel central.
*4: Los indicadores de los espejos retrovisores exteriores del BSM se iluminan en lassituaciones siguientes para indicar que están en funcionamiento:
• Al colocar el interruptor del motor en la posición “ON” (vehículos sin sistema inte-
ligente de entrada y arranque) o en modo IGNITION ON (vehículos con sistema
inteligente de entrada y arranque) cuando el sistema está activado.
• Al activar el sistema cuando el interruptor del motor está en la posición “ON” (vehículos sin sistema inteligente de entrada y arranque) o en modo IGNITION
ON (vehículos con sistema inteligente de entrada y arranque).
Si el sistema funciona correctamente, los indicadores de los espejos retrovisores
exteriores del BSM se apagarán una vez transcurridos unos segundos.
Si los indicadores de los espejos retrovisores exteriores del BSM no se encienden o
no se apagan, es posible que haya una avería en el sistema. Si esto sucede, lleve el
vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a cual-
quier otro establecimiento con personal debidamente cualificado y equipado para
que lo inspeccionen.
*5: Este indicador se ilumina en los espejos retrovisores exteriores.
*6: El indicador se enciende cuando el sistema está desactivado.
*7: Si la temperatura exterior es de aproximadamente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos 10 segundos y luego permanecerá encendido.
*7Indicador de advertencia
de hielo ( →P. 653)

1072. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

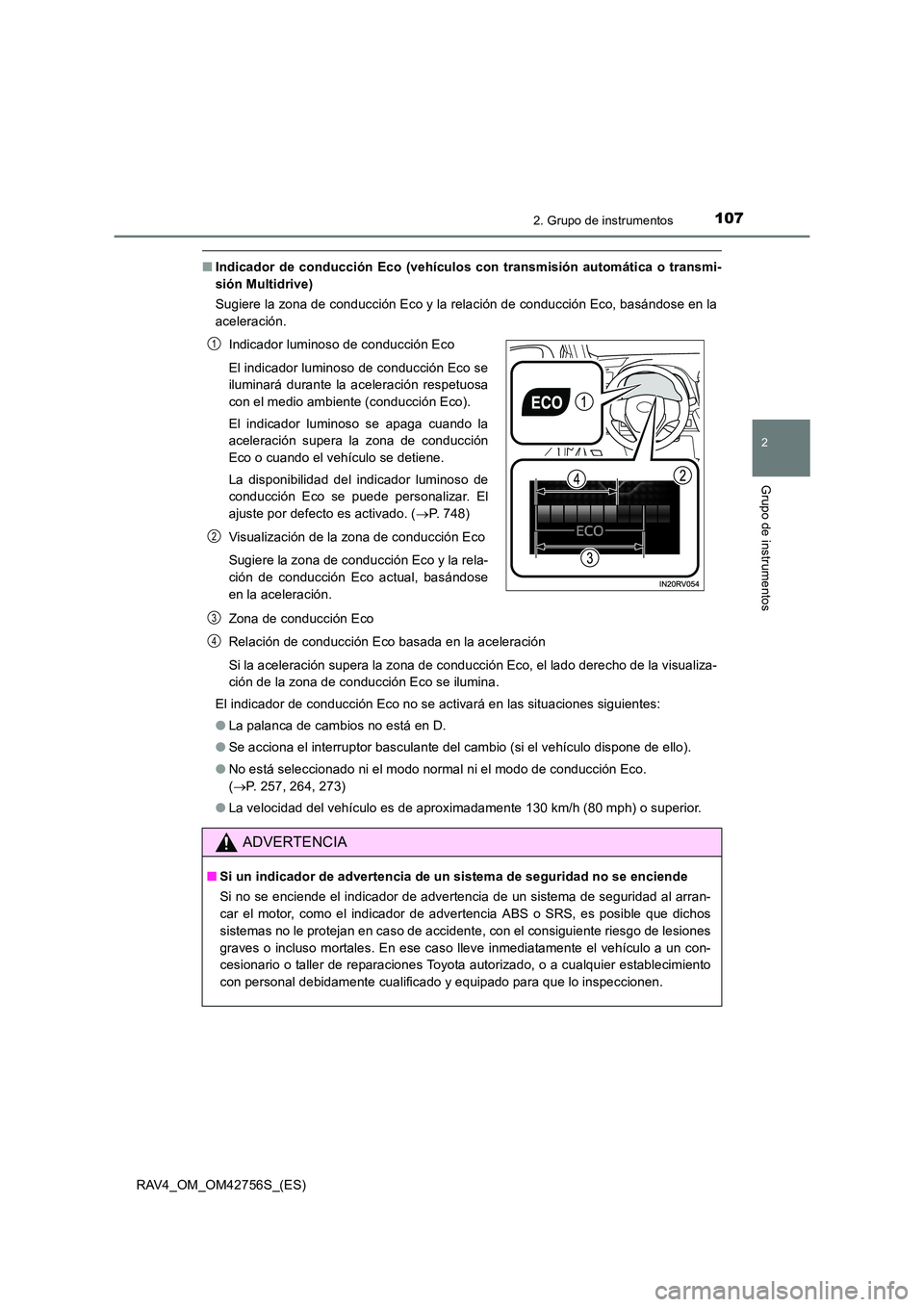

■Indicador de conducción Eco (vehículos con transmisión automática o transmi-
sión Multidrive)
Sugiere la zona de conducción Eco y la relación de conducción Eco, basándose en la
aceleración.
Zona de conducción Eco
Relación de conducción Eco basada en la aceleración
Si la aceleración supera la zona de conducción Eco, el lado derecho de la visualiza-
ción de la zona de conducción Eco se ilumina.
El indicador de conducción Eco no se activará en las situaciones siguientes:
● La palanca de cambios no está en D.
● Se acciona el interruptor basculante del cambio (si el vehículo dispone de ello).
● No está seleccionado ni el modo normal ni el modo de conducción Eco.
(→ P. 257, 264, 273)
● La velocidad del vehículo es de aproximadamente 130 km/h (80 mph) o superior. Indicador luminoso de conducción Eco
El indicador luminoso de conducción Eco se
iluminará durante la aceleración respetuosa
con el medio ambiente (conducción Eco).
El indicador luminoso se apaga cuando la
aceleración supera la zona de conducción
Eco o cuando el vehículo se detiene.
La disponibilidad del indicador luminoso de
conducción Eco se puede personalizar. El
ajuste por defecto es activado. ( →P. 748)
Visualización de la zona de conducción Eco
Sugiere la zona de conducción Eco y la rela-
ción de conducción Eco actual, basándose
en la aceleración.
ADVERTENCIA
■ Si un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de advertencia de un sistema de seguridad al arran-
car el motor, como el indicador de advertencia ABS o SRS, es posible que dichos
sistemas no le protejan en caso de accidente, con el consiguiente riesgo de lesiones
graves o incluso mortales. En ese caso lleve inmediatamente el vehículo a un con-
cesionario o taller de reparaciones Toyota autorizado, o a cualquier establecimiento
con personal debidamente cualificado y equipado para que lo inspeccionen.
1
2
3
4

1082. Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

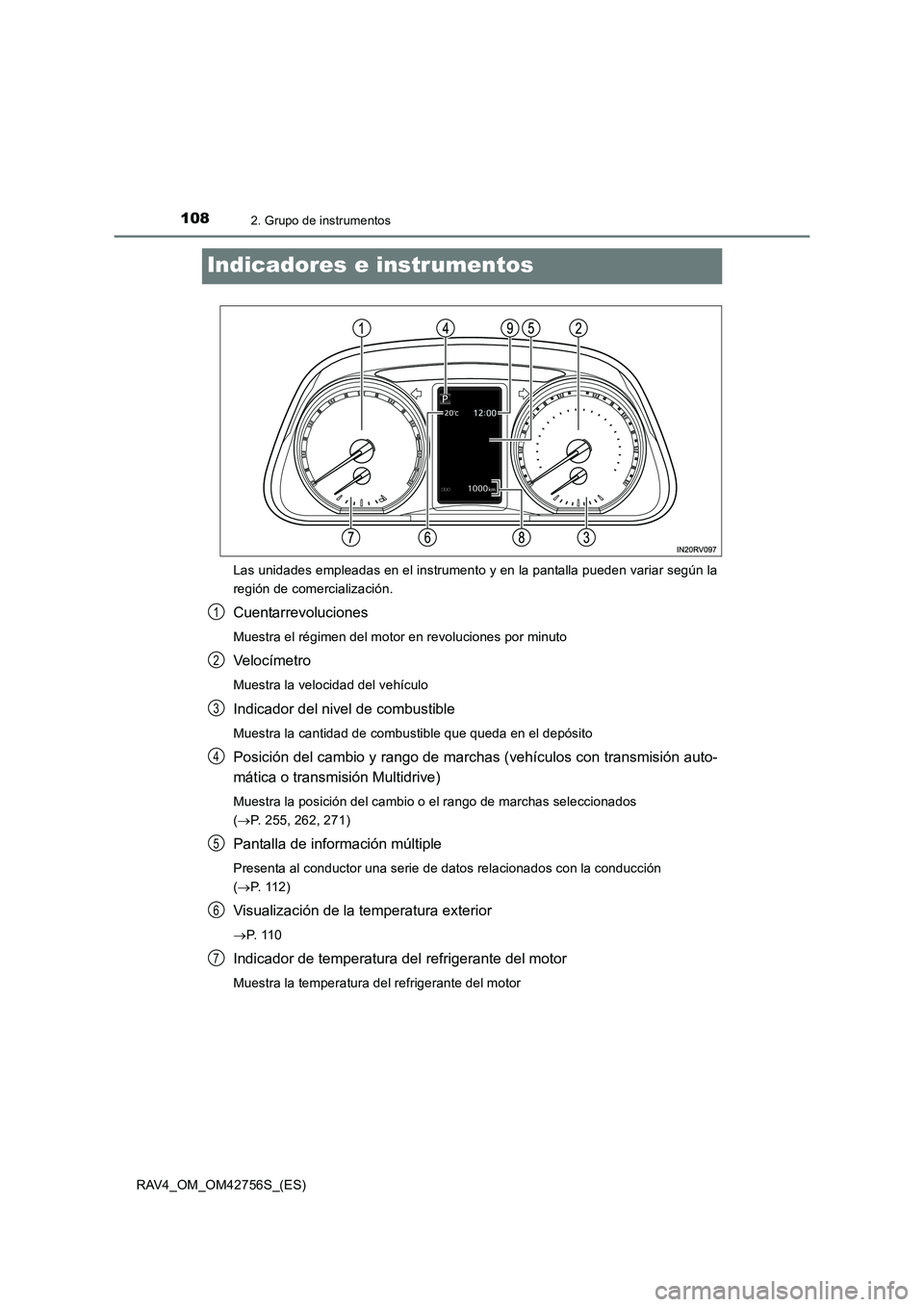

Indicadores e instrumentos
Las unidades empleadas en el instrumento y en la pantalla pueden variar según la
región de comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Veloc ímetro
Muestra la velocidad del vehículo
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Posición del cambio y rango de marchas (vehículos con transmisión auto-
mática o transmisión Multidrive)
Muestra la posición del cambio o el rango de marchas seleccionados
(→ P. 255, 262, 271)
Pantalla de información múltiple
Presenta al conductor una serie de datos relacionados con la conducción
(→ P. 112)
Visualización de la temperatura exterior
→P. 1 1 0
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
1
2
3
4
5
6
7

1092. Grupo de instrumentos
2
Grupo de instrumentos
RAV4_OM_OM42756S_(ES)

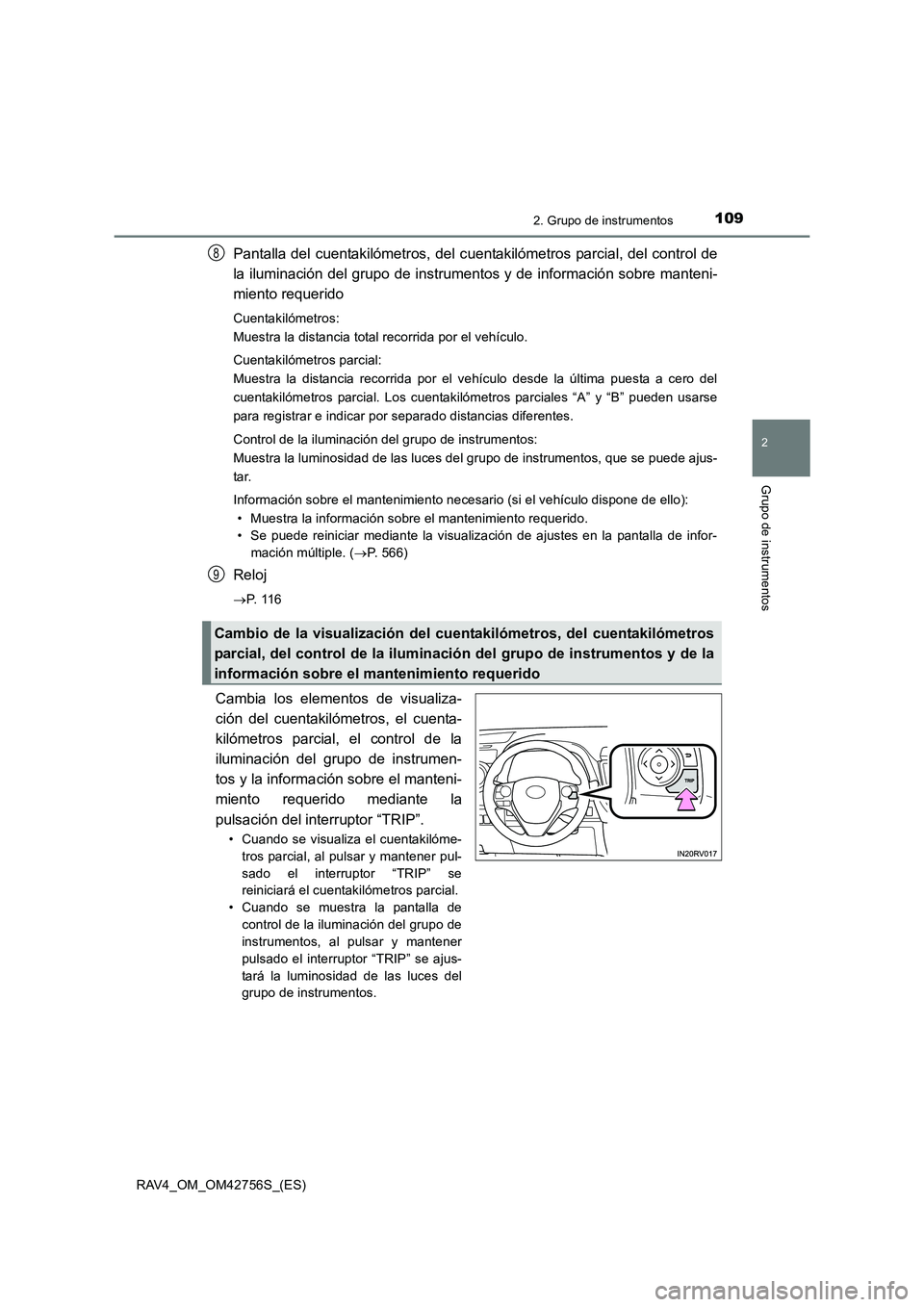

Pantalla del cuentakilómetros, del cuentakilómetros parcial, del control de
la iluminación del grupo de instrumentos y de información sobre manteni-
miento requerido
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo.
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero del
cuentakilómetros parcial. Los cuentakilómetros parciales “A” y “B” pueden usarse
para registrar e indicar por separado distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos, que se puede ajus-
tar.
Información sobre el mantenimiento necesario (si el vehículo dispone de ello):
• Muestra la información sobre el mantenimiento requerido.
• Se puede reiniciar mediante la visualización de ajustes en la pantalla de infor- mación múltiple. ( →P. 566)
Reloj
→P. 1 1 6
Cambia los elementos de visualiza-
ción del cuentakilómetros, el cuenta-
kilómetros parcial, el control de la
iluminación del grupo de instrumen-
tos y la información sobre el manteni-
miento requerido mediante la
pulsación del interruptor “TRIP”.
• Cuando se visualiza el cuentakilóme-
tros parcial, al pulsar y mantener pul-
sado el interruptor “TRIP” se
reiniciará el cuentakilómetros parcial.
• Cuando se muestra la pantalla de control de la iluminación del grupo de
instrumentos, al pulsar y mantener
pulsado el interruptor “TRIP” se ajus-
tará la luminosidad de las luces del
grupo de instrumentos.
Cambio de la visualización del cuentakilómetros, del cuentakilómetros
parcial, del control de la iluminación del grupo de instrumentos y de la
información sobre el mantenimiento requerido
8
9

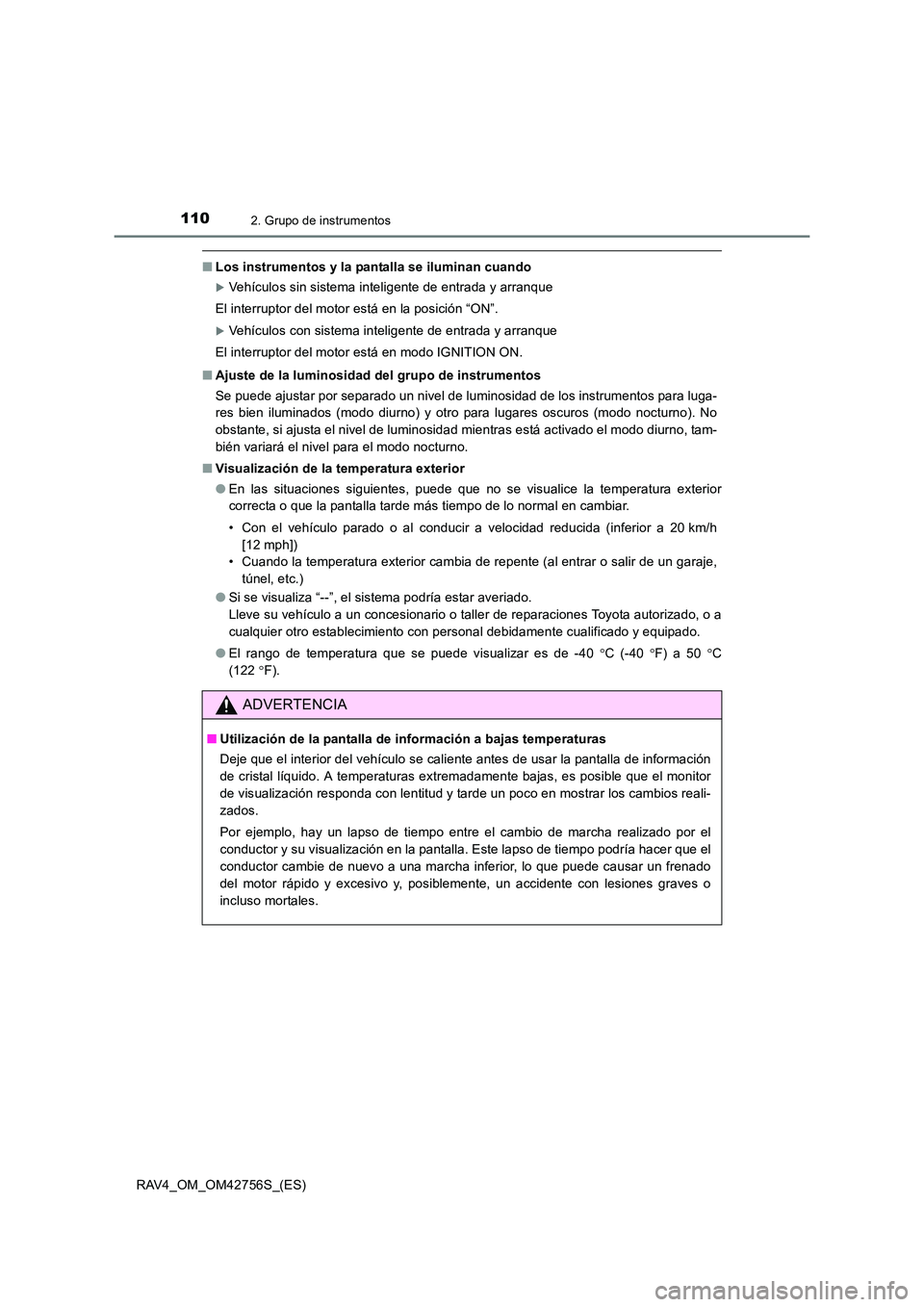

1102. Grupo de instrumentos
RAV4_OM_OM42756S_(ES)
■Los instrumentos y la pantalla se iluminan cuando
XVehículos sin sistema inteligente de entrada y arranque
El interruptor del motor está en la posición “ON”.
XVehículos con sistema inteligente de entrada y arranque
El interruptor del motor está en modo IGNITION ON.
■ Ajuste de la luminosidad del grupo de instrumentos
Se puede ajustar por separado un nivel de luminosidad de los instrumentos para luga-
res bien iluminados (modo diurno) y otro para lugares oscuros (modo nocturno). No
obstante, si ajusta el nivel de luminosidad mientras está activado el modo diurno, tam-
bién variará el nivel para el modo nocturno.
■ Visualización de la temperatura exterior
●En las situaciones siguientes, puede que no se visualice la temperatura exterior
correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h
[12 mph])
• Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje,
túnel, etc.)
● Si se visualiza “--”, el sistema podría estar averiado.
Lleve su vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a
cualquier otro establecimiento con personal debidamente cualificado y equipado.
● El rango de temperatura que se puede visualizar es de -40 °C (-40 °F) a 50 °C
(122 °F).
ADVERTENCIA
■ Utilización de la pantalla de información a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de información
de cristal líquido. A temperaturas extremadamente bajas, es posible que el monitor
de visualización responda con lentitud y tarde un poco en mostrar los cambios reali-
zados.
Por ejemplo, hay un lapso de tiempo entre el cambio de marcha realizado por el
conductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el
conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado
del motor rápido y excesivo y, posiblemente, un accidente con lesiones graves o
incluso mortales.
