1112. Quadro strumenti
2
Quadro strumenti
RAV4_OM_OM42757L_(EL)
NOTA
■Per evitare di danneggiare il motore e i suoi componenti
●Non lasciare che la lancetta indicatrice del contagiri entri nella zona rossa, che
indica il regime massimo per il motore.
● Se il termometro refrigerante del motore entra nella zona rossa (“H”), il motore
potrebbe essere surriscaldato. In questo caso, fermare immediatamente il veicolo
in un luogo sicuro e controllare il motore dopo che si sia raffreddato completa-
mente. ( →P. 706)

1122. Quadro strumenti
RAV4_OM_OM42757L_(EL)
Display multi-infor mazioni
Il display multi-informazioni mostra al conducente una gamma di dati relativi
al veicolo.
●Icone del menu
Vengono visualizzate le seguenti
informazioni quando si seleziona
un’icona. ( →P. 113)
A seconda della situazione, è pos-
sibile che alcune informazioni ven-
gano visualizzate
automaticamente.
Informazioni sulla guida
Selezionare l’icona per visualizzare diversi dati relativi alla guida. ( →P. 1 1 3 )
Visualizzazione informazioni relative al sistema di navigazione*
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Visualizzazione della bussola (visualizzazione nord verso l’alto o rotta in alto)
Visualizzazione informazioni relative all’impianto audio*
Selezionare per consentire la selezione di una sorgente audio o di un brano
sul display, con gli interruttori di controllo del display.
Informazioni di assistenza alla guida*
Selezionare per visualizzare le informazioni sul controllo radar dinamico della
velocità di crociera
* o LDA (allarme allontanamento corsia con controllo dello
sterzo)
* quando si utilizza il sistema. ( →P. 334, 348)
L’icona visualizzata cambia in base al sistema usato.
Informazioni relative al sistema di arresto e avviamento*
Selezionare per visualizzare lo stato di funzionamento del sistema di arresto
e avviamento. ( →P. 1 1 5 )
Contenuto del display

1132. Quadro strumenti
2
Quadro strumenti
RAV4_OM_OM42757L_(EL)
Visualizzazione messaggio di allarme
Selezionare per visualizzare messaggi di allarme e misure da prendere se si
rilevano anomalie. (→P. 638)
Visualizzazione impostazioni
Selezionare per modificare le impostazioni del sistema e del display degli
indicatori. ( →P. 1 1 6 )
*: se in dotazione
Gli interruttori di controllo del display
permettono di utilizzare le funzioni del
display multi-informazioni.
Conferma/impostazione
Selezione funzione/cambio pagina
Ritorno alla schermata precedente
Le informazioni visualizzate possono essere cambiate premendo o
sugli interruttori di controllo del display per selezionare e premendo
o .
■Consumo medio di carburante (dopo avviamento/azzeramento*1/
rifornimento)
Visualizza il consumo medio di carburante, rispettivamente, dall’avvia-
mento del motore, dall’azzeramento de lla funzione e dall’ultimo riforni-
mento
Usare il consumo medio di carburante visualizzato come riferimento.
■
Velocità media (dopo avviamento/azzeramento*1/rifornimento)
Visualizza la velocità media del veicolo, rispettivamente, dall’avviamento
del motore, dall’azzeramento della funzione e dall’ultimo rifornimento
Uso degli interruttori di controllo del display
1
2
3
Informazioni sulla guida

1142. Quadro strumenti
RAV4_OM_OM42757L_(EL)■
Autonomia (dopo rifornimento)
Visualizza la massima distanza percorribile stimata con la quantità di car-
burante residuo
• Questa distanza viene calcolata sulla base del consumo medio di car- burante. Di conseguenza, la distanza effettiva percorribile può essere
diversa da quella visualizzata.
• Se la quantità di carburante aggiunta nel serbatoio durante il riforni- mento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’interruttore motore. Se si fa riforni-
mento senza spegnere l’interruttore motore, il valore visualizzato
potrebbe non essere aggiornato.
■Display zona guida Eco*2
→ P. 107
■Display sistema AWD di controllo dinamico coppia*2
→P. 1 1 7
■Allarme di sbandamento veicolo LDA (allarme allontanamento corsia
con controllo dello sterzo)
*2
→P. 336
■Display spento
Viene visualizzata una schermata vuota
*1: la funzione può essere azzerata tenendo premuto sugli interruttori di controllo
del display quando viene visualizzata la funzione da azzerare.
*2: se in dotazione

1152. Quadro strumenti
2
Quadro strumenti
RAV4_OM_OM42757L_(EL)■
Tempo di arresto al minimo attuale
Visualizza il tempo di arresto al minimo attuale (tempo di arresto del
motore attraverso il sistema di arresto e avviamento)
■Tempo di arresto totale al minimo (dopo l’azzeramento*/dopo l’avvia-
mento)
Visualizza il tempo di arresto totale al minimo (tempo di arresto del motore
attraverso il sistema di arresto e avviamento) dopo l’azzeramento e l’avvia-
mento del motore.
■Risparmio di carburante tempo di arresto al minimo (dopo l’azzera-
mento
*/dopo l’avviamento)
Visualizza il risparmio di carburante (riferimento) durante il tempo di arre-
sto al minimo dopo l’azzeramento e l’avviamento del motore.
■Impostazioni del sistema di arresto e avviamento
→ P. 384
*: la funzione può essere azzerata premendo per più di 1 secondo sugli interrut-
tori di controllo del display quando viene visualizzata la funzione da azzerare.
Informazioni relative al sistema di arresto e avviamento (se in dota-
zione)

1162. Quadro strumenti
RAV4_OM_OM42757L_(EL)
È possibile modificare le impostazioni delle voci seguenti, vedere P. 741
Per le funzioni che possono essere attivate o disattivate, la funzione è attivata e
disattivata ogni volta che si preme .
●(allarme allontanamento corsia con controllo dello sterzo)*
( → P. 334)
● (sistema di sicurezza pre-collisione)
* (→ P. 319)
● (monitoraggio punti ciechi)
* (→ P. 392)
● (sensore di assistenza al parcheggio Toyota)
* (→ P. 368)
● (assistenza alla segnaletica stradale)
* (→ P. 343)
● Orologio
Regola le ore e i minuti e passa dalla visualizzazione a 12 ore dell’orolo-
gio a quella a 24 ore e viceversa.
● (portellone posteriore motorizzato)
* (→ P. 155)
● (sistema di arresto e avviamento)
* (→ P. 378)
● Manutenzione veicolo
*
I dati di sostituzione dell’olio motore devono essere azzerati. ( →P. 561)
● Impostazioni degli indicatori
• Lingua
Selezionare per cambiare la lingua del display.
• Unità di misura Selezionare per modificare l’unità di misura del consumo di carburante.
• Spia di guida Eco Selezionare per attivare/disattivare la spia di guida Eco.
• Display a comparsa
Selezionare per attivare/disattivare i display a comparsa che potrebbero
essere visualizzati in certe situazioni.
• Colore di contrasto
Selezionare per modificare i colori di contrasto sullo schermo, per esempio il
colore del cursore.
• Impostazioni predefinite
Le impostazioni registrate o modificate degli indicatori verranno eliminate o
riportate alla loro condizione predefinita.
*: se in dotazione
Visualizzazione impostazioni

1172. Quadro strumenti
2
Quadro strumenti
RAV4_OM_OM42757L_(EL)
■Display controllo sistema
Dopo aver portato l’interruttore motore in modalità IGNITION ON, viene visualizzata
l’immagine di apertura mentre viene effettuato il controllo del funzionamento del
sistema. Quando il controllo del sistema è terminato, viene visualizzata la schermata
normale.
■ Display sistema AWD di controllo dinamico coppia
Visualizza lo stato di funzionamento del sistema AWD di controllo dinamico coppia, la
direzione degli pneumatici anteriori (angolo) e lo stato della forza G.
■ Sospensione della visualizzazione delle impostazioni
Nei seguenti casi, la visualizzazione delle impostazioni tramite gli interruttori di con-
trollo del display verrà sospesa.
●Quando viene visualizzato un messaggio di allarme sul display multi-informazioni
● Quando il veicolo inizia a muoversi
■ Quando si scollegano e ricollegano i terminali della batteria
Le informazioni sulla guida verranno azzerate.
■ Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare a
utilizzare il display.Display di direzione degli pneumatici ante-
riori
Visualizza la direzione stimata degli pneu-
matici anteriori.
Display di ripartizione della coppia
Visualizza la quantità di coppia applicata.
Display forza G
Visualizza lo stato attuale della forza G.
1
2
3

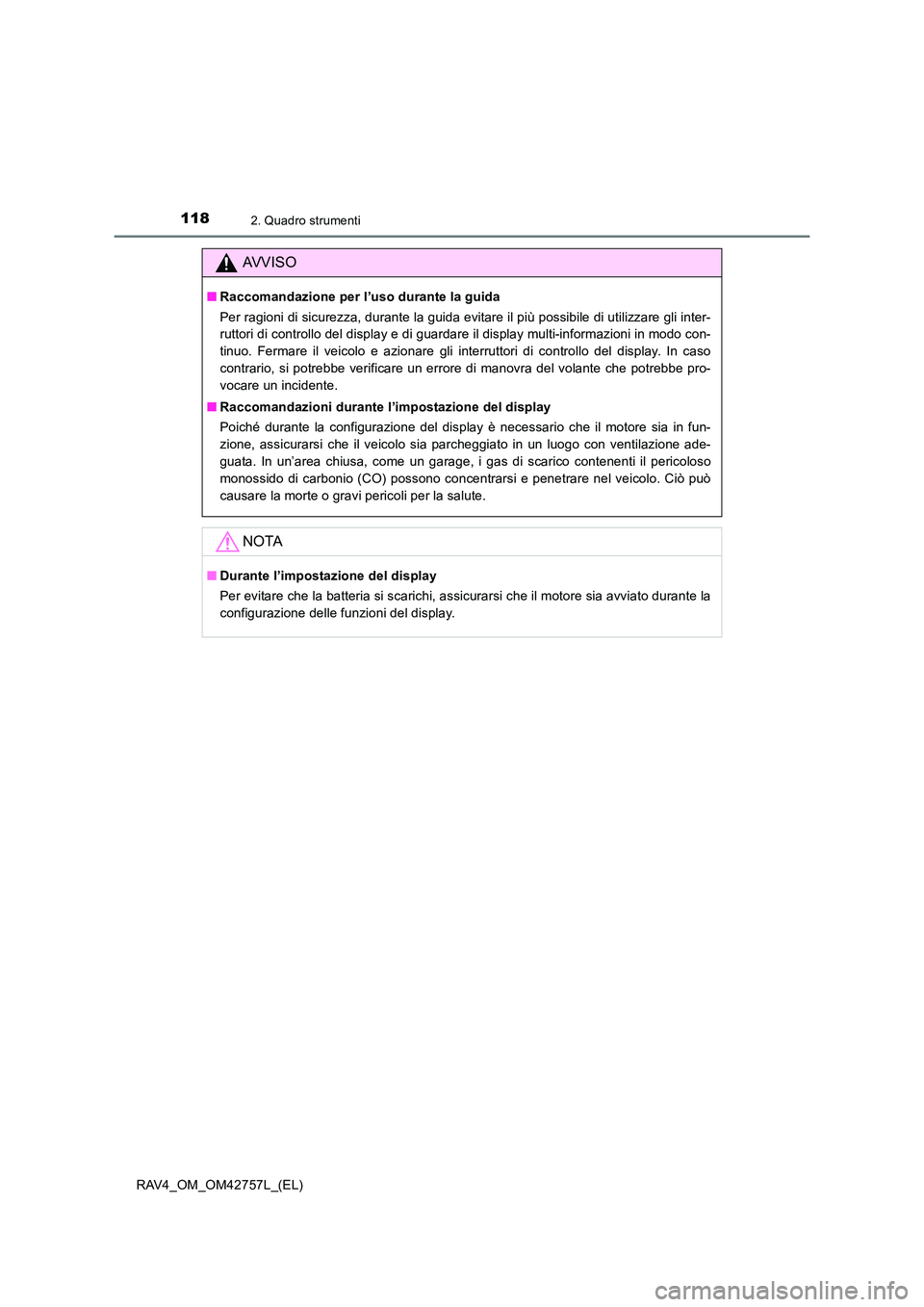

1182. Quadro strumenti
RAV4_OM_OM42757L_(EL)
AVVISO
■Raccomandazione per l’uso durante la guida
Per ragioni di sicurezza, durante la guida evitare il più possibile di utilizzare gli inter-
ruttori di controllo del display e di guardare il display multi-informazioni in modo con-
tinuo. Fermare il veicolo e azionare gli interruttori di controllo del display. In caso
contrario, si potrebbe verificare un errore di manovra del volante che potrebbe pro-
vocare un incidente.
■ Raccomandazioni durante l’impostazione del display
Poiché durante la configurazione del display è necessario che il motore sia in fun-
zione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione ade-
guata. In un’area chiusa, come un garage, i gas di scarico contenenti il pericoloso
monossido di carbonio (CO) possono concentrarsi e penetrare nel veicolo. Ciò può
causare la morte o gravi pericoli per la salute.
NOTA
■Durante l’impostazione del display
Per evitare che la batteria si scarichi, assicurarsi che il motore sia avviato durante la
configurazione delle funzioni del display.

119
2
2. Quadro strumenti
Quadro strumenti
RAV4_OM_OM42757L_(EL)
Infor mazioni sul consumo di carburante∗
Premere il pulsante “CAR”, quindi selezionare “Informazioni sul viaggio” o
“Dati precedenti” sullo schermo.
Se la schermata “Informazioni sul viaggio” non appare, selezionare “Informa-
zioni sul viaggio”.
Velocità media del veicolo
Autonomia
Consumo di carburante prece-
dente al minuto
Consumo attuale di carburante
Azzeramento dei dati delle infor-
mazioni di viaggio
Tempo trascorso
Appare la schermata “Dati precedenti”
Il consumo medio di carburante degli ul timi 15 minuti viene diviso per colore
in medie passate e medie raggiunte dall’ultima volta in cui l’interruttore
motore è stato portato in posizione “ON” (veicoli senza sistema di accesso e
avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di
accesso e avviamento intelligente). Usare il consumo medio di carburante
visualizzato come riferimento.
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni effettive.
∗: se in dotazione
Le informazioni relative al consumo di carburante possono essere
visualizzate sulla schermata del sistema di navigazione o su quella del
sistema multimediale.
Visualizzazione della schermata relativa alle informazioni di viaggio o ai
valori storici
Informazioni di viaggio
1
2
3
4
5
6
7

1202. Quadro strumenti
RAV4_OM_OM42757L_(EL)
Se non compare la schermata “Dati precedenti”, selezionare “Dati prece-
denti”.Miglior consumo di carburante
registrato
Valore precedente del consumo di
carburante
Consumo attuale di carburante
Azzeramento dei dati storici
Aggiornamento dei dati storici
Appare la schermata “Informazioni
sul viaggio”
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni effettive.
■ Azzeramento dei dati
●Selezionando “Cancell” nella schermata “Informazioni sul viaggio”, i dati delle infor-
mazioni di viaggio verranno azzerati.
● Selezionando “Cancell” nella schermata “Dati precedenti”, i dati storici verranno
azzerati.
■ Aggiornamento dati storici
Selezionando “Aggiorn” nella schermata “Dati precedenti” verranno aggiornati i dati
storici.
Inoltre, sarà contemporaneamente azzerato il consumo medio di carburante visualiz-
zato sul display multi-informazioni.
■ Autonomia
Visualizza la distanza massima stimata percorribile con la quantità di carburante resi-
dua.
Questa distanza viene calcolata sulla base del consumo medio di carburante. Di con-
seguenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.
Valore storico
1
2
3
4
5
6
